Вентиляция крыши из мягкой черепицы, металлочерепицы и плоской кровли

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

устройство, проход. Кровельный аэратор мягкой черепицы

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Примение кровельного аэратора на мягкой кровле

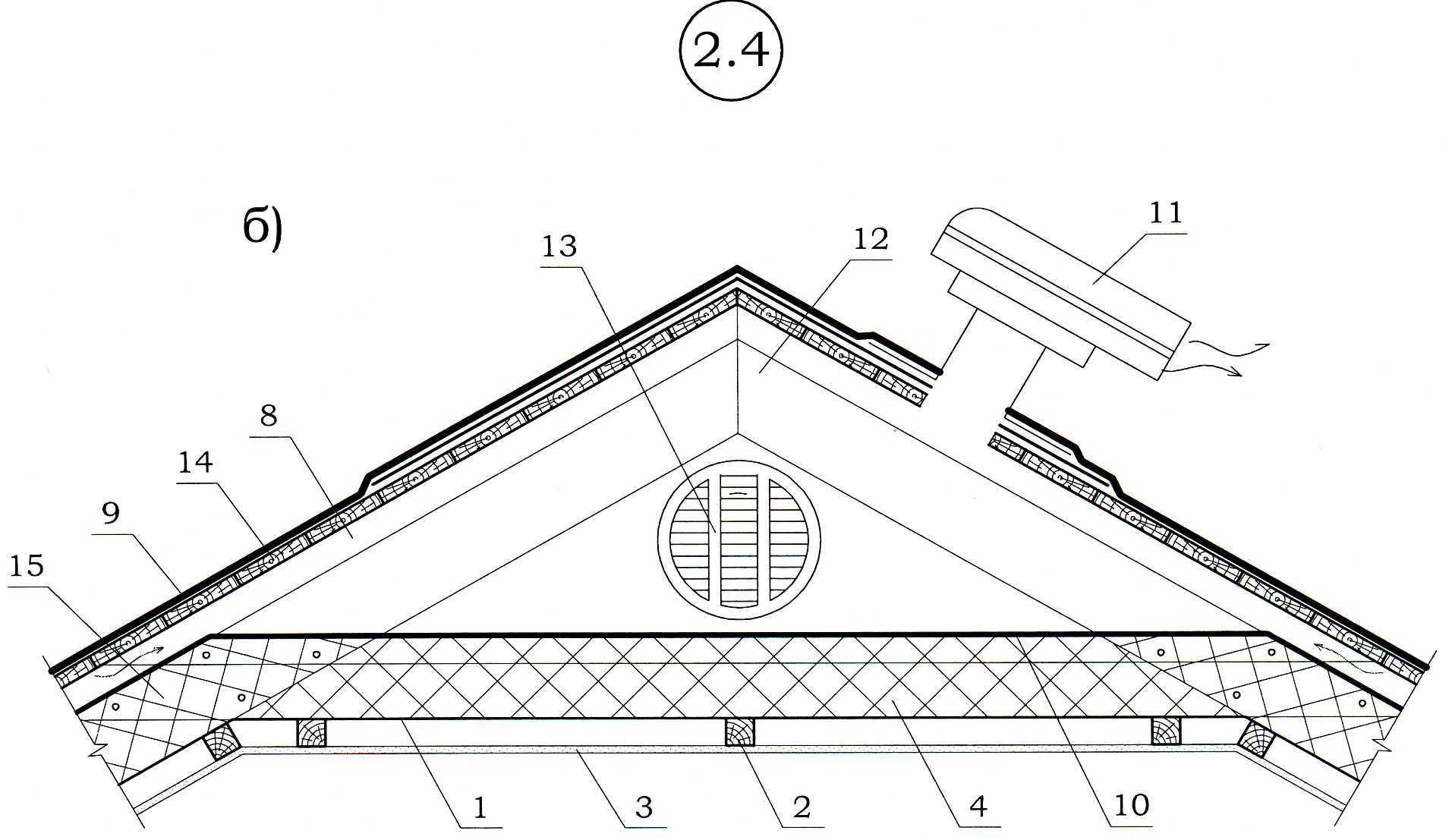

Использование аэраторов относится к точечной технологии вентиляции.

Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.

Высота и диаметр могут быть разными. Количество тоже различно:

Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

Особенности монтажа:

При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
Выступающий край загибают на черепичное покрытие;
На отогнутые края ставят конек;
Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

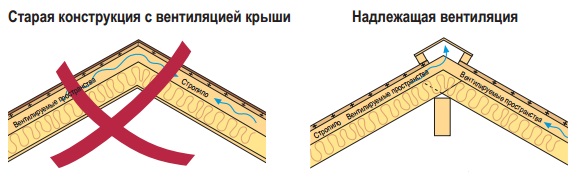

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Особенности устройства механической вентиляции в мягкой кровли

Обратите внимание

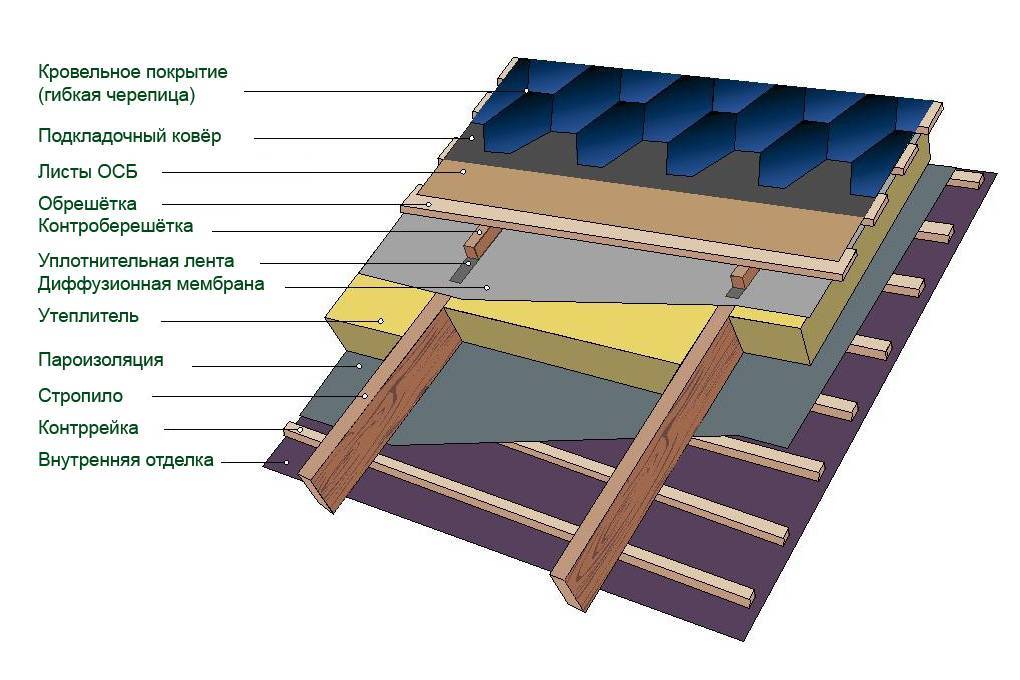

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

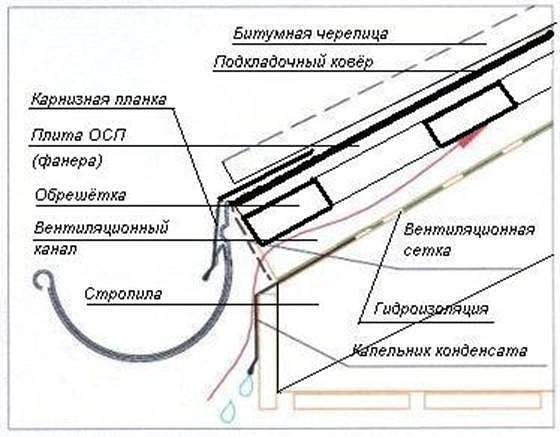

Карнизная вентиляция кровли

Здесь тоже есть варианты:

Подшивка крыши перфорированными софитами;
Врезанные в софиты ПВХ решетки для вентиляции;
Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

Вентиляционные насадки;
Инерционные турбины;
Электрические вентиляторы для кровель.

Я уже подробно писал про устройство плоских крыш. Советую прочитать также про особенности гидроизоляции плоских кровель.

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Обратите внимание

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Если вы обратитесь к нам, мы поможем вам подобрать подходящий для вашего дома тип кровельной вентиляции и установим ее недорого в кратчайшие сроки.

Устройство обрешетки

Крыша из мягкой черепицы требует использования только сплошной обрешетки. Если планируется выполнить эту задачу с применением обрезной доски, то стоит учесть следующие требования к качеству обрешетки:

Не должно быть неровностей и уступов;
Рекомендуется выбирать доски большого сечения (от 30 до 50 мм) для обеспечения большей надежности конструкции;
Влажность используемой древесины не должна быть больше 20%;
Перед набиванием обрешетки все доски необходимо обработать антисептиком.

Опытные строители рекомендуют для создания сплошной обрешетки настилать фанеру по заранее набитой разреженной обрешетке, так как подобная конструкция наиболее устойчива и крепка.

При монтаже сплошной обрешетки из обрезной доски или листов фанеры важно формировать стыки деталей вразбежку и не набивать элементы плотно друг к другу, а оставлять зазоры в 2-5 мм для того, чтобы обрешетка могла «дышать» и справляться с температурными скачками.

Холодная кровля из мягкой черепицы: устройство, технология, монтаж

Если вы не планируете сделать в мансарде жилую комнату, чердак можно оставить холодным – хранить здесь какие-нибудь вещи, устроить мастерскую, сеновал и т.д. Крышу утеплять не нужно. Как устроена холодная кровля из мягкой черепицы, есть ли особенности?

Устройство холодной кровли из мягкой черепицы

Основное правило для холодных чердаков от покрытия не зависит: полноценный пирог делают в чердачном перекрытии, иначе и дом будет холодным.

Обратите внимание

В остальном пирог делают по всем правилам: пароизоляция, гидроизоляция, сверху пол зашивают досками.

Вторая особенность касается вентиляции. Здесь уже сказываются различия материалов. У мягких кровель (в отличие от профильного металла) нет волн, которые служили бы вентиляции. Битумное покрытие полностью герметично, не дышит.

Обратите внимание

В остальном технология холодной кровли из мягкой черепицы отличается от утепленной: на холодных кровлях сплошную обрешетку можно класть прямо на стропила (без контрбруса). Вентзазором служит весь чердак. Обрешетку и стропила изнутри не закрывают.

Особенности вентиляции холодной кровли из мягкой кровли

При устройстве холодной кровли принимают дополнительные меры для вентиляции чердака:

в деревянных домах со щипцовыми крышами на всех фронтонах неплотно подгоняют доски, воздух проникает сквозь щели. Этот способ прост в исполнении, но он не подходит для домов с каменными/кирпичными фронтонами, а также для вальмовых крыш, у которых вообще фронтонов нет. Еще один минус – в щели вместе с ветром проникает дождевая вода;

в каменных и кирпичных фронтонах делают вентиляционные отверстия. Их суммарная площадь – 0,2 процента площади самого чердака, иначе для полноценного проветривания не хватит. Вентиляционные решетки ставят отверстиями вниз, чтобы на чердак не затекала дождевая вода;

у вальмовых крыш одно вентиляционное отверстие располагают в подшивке карниза, второе – у конька. В качестве подшивки могут использоваться неплотно подогнанные доски или перфорированные пластиковые софиты;

у шатровых и круглых крыш конька нет. Здесь потребуется установка точечных аэраторов.

Подробнее о вентиляции мягкой кровли я уже писал в одной из статей. Познакомиться с ней можно здесь.

Примерная инструкция по монтажу холодного чердака на кровле из мягкой черепицы

За счет отсутствия пирога холодную кровлю делать проще, чем теплую:

1. Уложить на стропила сплошную обрешетку из фанеры или ОСБ. Плиты нужно класть с разбежкой стыков. Стыки должны приходиться на стропильные ноги. Между соседними плитами/листами – технологический зазор 3 мм. Крепление саморезами или гвоздями.

2. Подкладочный ковер: на пологих крышах следует застилать всю площадь кровли.

Обратите внимание

3. Устанавливают поверх края ковра карнизные планки-капельники. Фиксируют гвоздями зигзагом через 10 см.

4. Аналогично устанавливают торцевые планки.

5. В ендовах поверх подкладки стелют ендовный ковер. Фиксируют края гвоздями через 20 см.

6. Черепицу кладут рядами от карниза к коньку. Монтаж плитки на щипцовых крышах начинают от торца, на вальмовых – от середины свеса.

7. Карнизный ряд укладывают поверх планки с отступом от края 3-5 см. Сажают на клей (или на самоклеящийся слой), фиксируют гвоздями. Стыки карнизных планок должны быть закрыты лепестками.

8. Следующие ряды кладут так, чтобы лепестки перекрывали точки крепления предыдущих.

9. В ендовах и на торцах плитку подрезают и сажают на клей. Фиксация гвоздями.

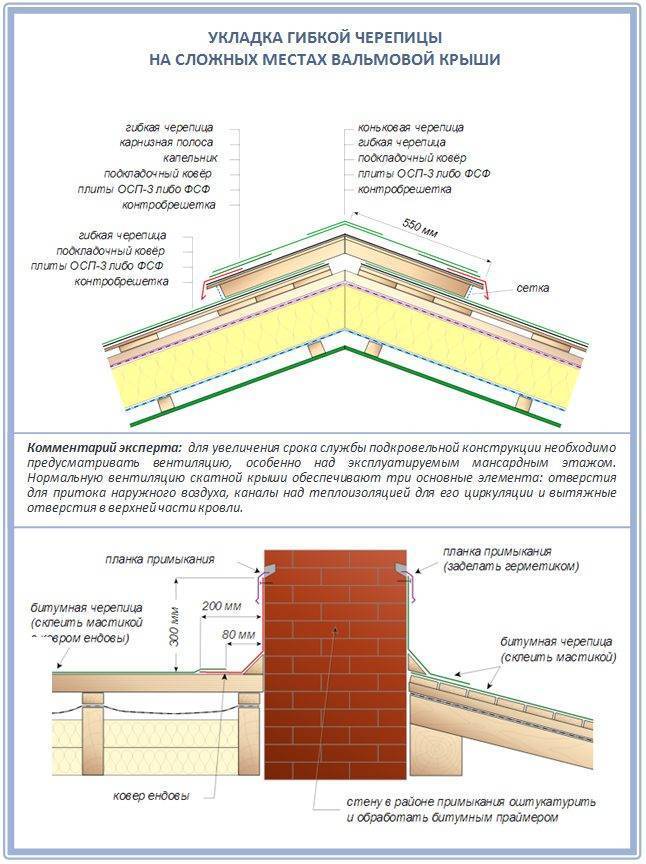

10. На примыканиях к трубам, стенам и др. устанавливают бруски треугольного сечения. Ковер и плитку заводят на бруски, сажают края на клей.

11. Непосредственно примыкание к трубе обрабатывают ендовным ковром, закрывают фартуком из металла, герметизируют стыки.

12. На конек устанавливают аэратор. Коньковые аэраторы входят в комплект материала черепицы. Они конструктивно отличаются у разных производителей, порядок установки каждого описан в инструкции.

13. Поверх аэратора кладут коньковую плитку. Нахлесты соседних плиток рекомендуется делать по доминирующему направлению ветра.

Монтаж гибкой черепицы – энергоемкое занятие, требующее аккуратности. Наша компания СТМ-Строй обладает больше чем пятнадцатилетним опытом устройства любых кровель, у нас квалифицированные мастера.

Мы выполним для вас холодную кровлю из мягкой черепицы в быстрые сроки, с высоким качеством и за разумные деньги.
