Какими бывают капельники и как они монтируются на крышу

Что представляет из себя капельник

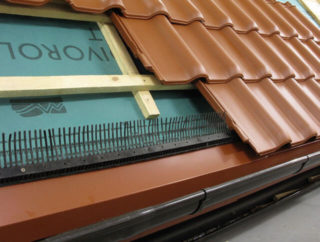

С задачами водоотведения эффективно справится такой кровельный элемент, как капельник. Внешне он представляет собой металлическую планку, согнутую в форме уголка. В зависимости от наклона ската крыши он может иметь изгиб от 100 до 130 градусов.

Капельник крепится по всему периметру кровли: одной стороной на карниз поверх обрешетки и подкладочного стройматериала, а другая сторона направляется вертикально вниз. Если на кровле предусмотрен водосточный желоб, планка будет направлять жидкость прямо в него. Если желоба нет, вода будет стекать прямо на почву.

Капельники или карнизные планки выполняют следующие функции:

  • защищают края кровли от сильного ветра;
  • защищают стены строения и основание крыши от попадания атмосферных осадков;
  • предотвращают процессы гниения деревянных элементов, а также поражения балок и обрешетки грибком;
  • повышают прочностные характеристики покрытия;
  • создают четкую геометрию крыши, придавая дизайну кровли завершенность.

Выпускаются карнизные планки стандартных габаритов длиной 2 метра — такие размеры считаются удобными как в эксплуатации, так и в процессе установки. Но в продаже можно встретить полутораметровые и четырехметровые элементы. Суммарные размеры сгибов составляют около 125 см — этот габарит обусловлен заводской шириной полимерных листов.

Что касается углового значения капельника, гибка производится индивидуально в зависимости от цели конструкции и условий ее монтажа. Чем более крутой будет кровля, тем больший угол изгиба должна иметь карнизная планка. Углов меньше 100 градусов не встречается, поскольку плоские крыши не подходят для обустройства мягкой кровли.

Изделия, поставляющиеся в комплекте с базовым кровельным материалом, выполняются в одной цветовой гамме. Если же элемент приобретается отдельно, можно подобрать вариант, близкий по цвету.

Для изготовления защитных кровельных элементов используется тонколистовая сталь, а форма придается на особых станках-листогибах. Сверху на металл наносят покрытие, призванное повысить эксплуатационные и эстетические свойства капельников:

  • стандартный глянцевый полиэстер (маркируется как PE) — имеет гладкую поверхность, создает бликование при ярком освещении, считается более дешевым материалом;
  • матовый полиэстер (маркируется как PEMA) — имеет мелкие шероховатости на поверхности, не бликует, создает эффект более натурального и дорогого покрытия.

По конструктивным особенностям капельники можно разделить на две большие группы — фронтонные и карнизные. При обустройстве мягкой кровли в работу идут обе разновидности элементов, дополняющие, а также усиливающие свойства друг друга.

Карнизные

Монтируются на свес крыши в ее нижней части, служат защитой краев несущей конструкции от пагубных внешних факторов — атмосферной влаги и ветра. Карнизные подходят для использования на мягких, профильных и жестких кровельных покрытиях.

Форма карнизных капельников аналогична оконным отливам, с тем лишь отличием, что первые имеют больше изгибов:

  • первый изгиб создает наклонную поверхность для стока воды с крыши;
  • второй направляет поток, позволяя ей стекать в нужном направлении — прямо на землю или в специальный водоотвод.

Именно такая конфигурация является оптимальной для защиты мягкой кровли от подтеканий.

Чтобы устройство карнизного капельника прошло успешно, стоит учесть несколько особенностей:

  • если поверхность изделия покрыта защитной пленкой, перед монтажом ее необходимо удалить;
  • фиксация планки выполняется кровельными гвоздями с соблюдением шага 15 см;

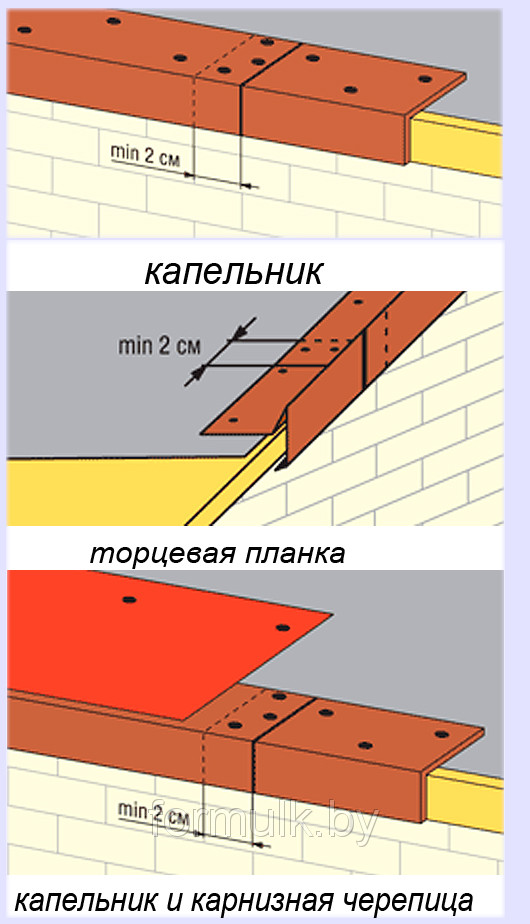

  • нахлест между отдельными элементами должен составлять около 2 см;
  • для более плотной стыковки рекомендуется подрезать уголки ребер жесткости.

Фронтонные

Эта модель монтируется на край крыши со стороны фронтонов дома, уместна только в тех случаях, когда кровля выполнена из гибкой черепицы. Профиль фронтонной планки напоминает букву Т — плоскость обрезана с одной стороны, выполняя функцию направляющей. Фронтонный капельник выступает в роли ограничителя — он не позволяет каплям стекать с крыши на фасад здания, а корректирует движение струи, направляя ее вниз.

Некоторые нюансы фронтонного карниза, которые следует учесть в момент установки:

  • чтобы поток жидкости был направлен от фронтона, первым устанавливается кровельный карниз;
  • после закрепления элементы подрезают, соединяя с карнизными модулями;
  • кровельные гвозди вбиваются шагом 10 см;
  • для надежности крепежи рекомендуется пробивать в шахматном порядке;
  • верхний устанавливается на нижний с нахлестом 2 см;
  • для повышения изоляционных свойств конструкции по окончании кровельных работ капельники и стыки промазывают слоем специальной мастики.

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

  • коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
  • снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
  • водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
  • ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
  • уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
  • отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
  • дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
  • планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли

Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Обустройство капельника

Чтобы изготовить капельник для крыши, необходимо приобрести оцинкованные железные листы. Материал дополнительно покрыт полимерным слоем, предотвращающим коррозию.

Для изготовления фартука необходим следующий инструмент:

  • Молоток
  • Шуруповерт
  • Ножницы по металлу
  • Саморезы
  • Оцинкованные гвозди (30-40 мм)

Как правильно установить капельник?

Каждой производитель выпускает подобные изделия своей формы, но их установка выполняется по одной технологии:

  • Первоначально монтируются крепления кронштейнов под желоба водосточные.

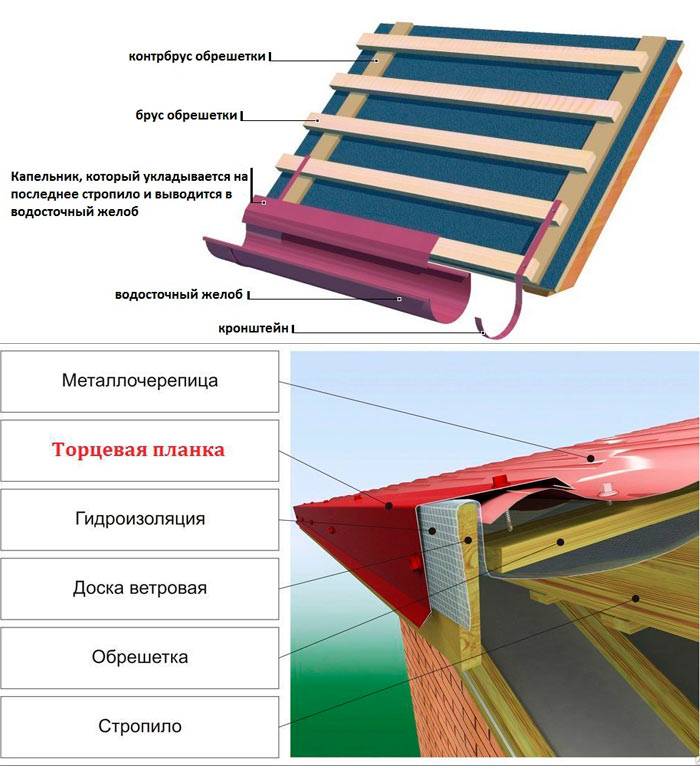

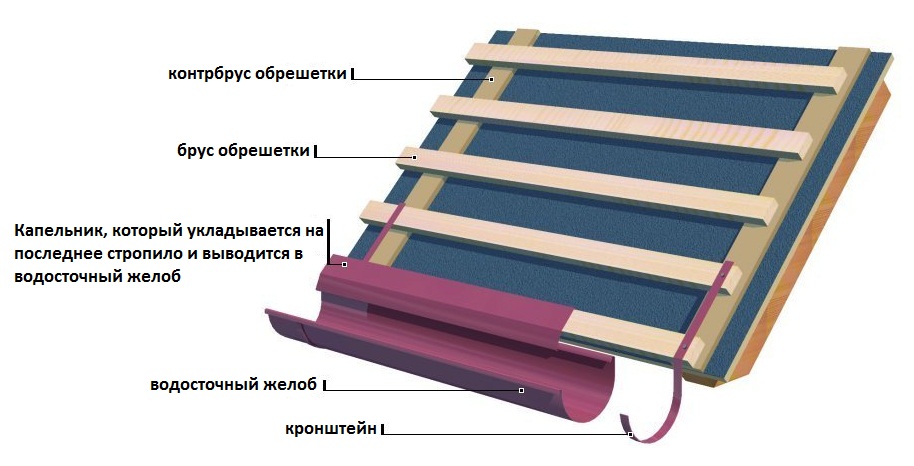

  • Далее на стропильные ноги устанавливаются капельники. Его край цепляется за кромку желоба, и выполняется максимальная натяжка.
  • Зависимо от ширины капельник крепится гвоздями оцинкованными к стропильным ногам (шаг – до 3 см), к добавочному бруску обрешетки.
  • Для соединения отдельных элементов фартука используются саморезы, при этом нахлест делается не меньше 5 см.

При использовании ПВХ планки, стального капельника, кронштейны «утапливаются» по отношению плоскости настила водослива, в случае обустройства гофрированного капельника из алюминия, монтаж креплений производится прямо на настил. Фартук загибается поверх настила, при помощи бруса, молотка профилируется.

Заключительным этапом обустройства капельного водоотвода является установка трубы водосточной:

  • По отвесу производится монтаж хомутов (шаг до 2 м).
  • Устанавливается верхняя труба, затем между ней и желобом – переходная, длина которой определяется на месте. При необходимости для стыковки труб используются муфты, колена.
  • Трубы вставляются друг в друга (берется зазор 0,4 см).
  • Для стыковки стальных, медных водосливов используются муфты или специальная ЗИГ-машина (уменьшает диаметр края трубы).
  • Жесткая фиксация труб осуществляется хомутом верхним (в хомуте труба свободно ходит, т. е. винт закручивается не до конца).
  • Дистанция между коленом, нижним участком трубы и почвой составляет порядка 40 см.

Некоторые советы специалистов по установке труб

  • Рекомендуется начинать устанавливать фронтонный фартук для кровли от нижней части крыши. Это необходимо для направления отвода влаги. Фронтонный, карнизный отвес совмещают. Капельники крепятся гвоздями, специально предназначенными для крыш, с шагом 100 мм, в шахматном порядке. Выполняется накладка верхнего края с нахлестом 20 мм на нижний. После этого участки соединения с фартуками фронтонного типа обрабатываются мастикой.
  • Если отвес покрыт пленочным слоем, то его необходимо обязательно убрать. Монтаж производится кровельными гвоздями (шаг 150 мм). Для качественного соединения подрезаются углы ребер жесткости. Металлические планки плотно задвигаются внутрь.
  • Также необходимо учитывать то, что в процессе выполнения монтажа капельника мягкой кровли, он обклеивается черепицей карниза. Далее производится монтаж, элементы первого ряда располагаются поверх большей части карнизной черепицы, закрывая при этом ее стыки, фрагменты.
  • Необходимо соблюдать шахматный порядок. На участках прилегания кровельного материала используются рейки 5×5 см. Далее на них стелется материал-подкладка, закрепляется гвоздями, битумом. Сверху прибивается металлическая планка. На заключительном этапе все стыки, щели заделываются герметикой.
  • Необходимо учитывать следующие особенности: пластины, предназначенные для устранения влаги, монтируются под черепичным листом. Если система водостока обустроена правильно, атмосферные осадки будут попадать только в желоб.
  • Нужно обязательно проверить, чтобы установленный фартук не мешал естественной воздушной циркуляции под кровлей. В противном случае возможны излишние скопления влаги, которая способна повредить деревянные элементы конструкции, утеплительный материал. Чтобы не допустить на верховых досках образования льда, фартук свеса необходимо плотно закреплять к кровельному желобу. Под мягкую кровлю изгиб капельника должен составлять от 100º до 130º.

При подборе для кровли капельника в обязательном порядке необходимо смотреть, из какого материала он изготовлен. Изделие должно быть прочным, высокого качества, иметь антикоррозионное покрытие. В качестве профилактики рекомендуется проводить ежегодный осмотр всей системы водостока, чистить через некоторый промежуток эксплуатации воронки, отвес.

голоса

Рейтинг статьи

Капельники при устройстве мягких кровель

К мягкой кровле относятся кровельные материалы, в состав которых входит битум. Это, прежде всего рулонный и мастичный материал, полимерная мембрана или битумная черепица. Достоинства мягкой кровли по сравнению с другими материалами для покрытия крыши:

  • высокие гидроизоляционные свойства благодаря монолитному единому слою;
  • небольшое время монтажа без применения специальных инструментов и техники;
  • применение современных материалов обеспечивает надежность кровли при перепадах температуры окружающего воздуха и воздействию прямых лучей Солнца;
  • высокая устойчивость к механическим факторам и хорошие звукопоглощающие характеристики;
  • стоимость мягкой кровли не слишком высока.

Характеристики материалов мягкой кровли

  1. Гибкая черепица представляет собой плоский лист, имеющий по краям фигурные вырезы в виде прямоугольника, ромба или трапеции. Основу этого материала составляют прессованные части стекловолокна, которые пропитаны битумом. Наружная часть материала имеет защиту из базальтовой посыпки или меди. А нижняя сторона состоит из битумной полимерной смеси, которая покрыта силиконовой пленкой для защиты от повреждения материала (перед использованием эту пленку нужно снять). Этот состав обладает прекрасными морозоустойчивыми свойствами. Достоинства мягкой черепицы состоят в том, что при монтаже образуется минимальное количество отходов. Такой кровельный материал можно использовать на всех типах и сложности конструкции крыши.
  2. Рулонная кровля производится на основе из синтетических материалов или стекловолокна, которые пропитаны составом из битума и полимеров. Основным недостатком этого вида кровли является способность пропускать пары теплого и влажного воздуха.
  3. Кровельная мембрана состоит из листов поливинилхлорида или специальной резины. Швы между частями этого материала заделываются с помощью горячего воздуха. Данная технология обеспечивает отличные характеристики герметичности кровли, ее надежности и долговечности.

Какие бывают капельники?

Капельник защищает карнизы и несущие стены здания от намокания и коррозии, поэтому является незаменимым элементом в строительстве дома.

Даже если стреха хорошо выступает от стены дома, то стекающая по ней дождевая вода будет размывать отмостку.

Фундамент в таком случае деформируется и проседает, в подвале появляется вода.

Чтобы крыша была надежной и прекрасно справлялась со своими функциями, к ее краю монтируется капельник и водосток.

Сточный желоб защищает стены не только от воды, но и от ряда проблем, вызываемых сыростью:

  • гниль;
  • плесень;
  • грибок;
  • постепенное разрушение.

Так как капельник играет важную роль в деле долговечности постройки, пренебрегать этим элементом при строительстве не стоит.

Если же дом уже построен, то не поздно устроить сток для дождевых вод сейчас. Выполнить монтаж капельника своими руками несложно.

При желании, можно изготовить капельник и водосточный желоб самостоятельно, используя следующие материалы:

  • листовое оцинкованное железо;
  • алюминий;
  • нержавеющая сталь;
  • распиленные вдоль пластиковые трубы.

Видео:

Для изготовления металлического желоба лист железа режется на полосы 30 — 40 см, ¼ часть ширины остается прямой.

Этот участок в будущем послужит для крепления конструкции к стрехе крыши. Остальные ¾ листа изгибаются в форме буквы V или U.

Прямая часть должна относиться к изогнутой под углом в 100 — 130°. Готовые металлические желоба имеют влагостойкое полимерное покрытие.

Для защиты от коррозии самодельного капельника его рекомендуется окрасить акриловой эмалью, предназначенной для внешних работ.

Выбор готовых капельников в магазинах тоже достаточно большой. В продаже встречаются сточные желоба, изготовленные из различных материалов.

При выборе капельника из металлочерепицы или оцинковки есть возможность выбрать и цвет изделия.

Помимо своей основной функции – защиты стен и карниза строения от конденсата и потоков дождевой воды, капельник оказывает еще один эффект: он защищает край кровельного полотна от подъема при сильных порывах ветра.

Стоит сказать, что кровельные капельники бывают карнизными и фронтонными (см. фото). Для установки по жесткой кровле будет достаточно одного карнизного.

Однако при устройстве мягкой кровли используются два типа капельников, причем часто фронтонный монтируется поверх карнизного. Завершает конструкцию водосток.

Предназначение и виды капельников

Внешне капельник представляет собой тонкую металлическую планку, изогнутую посередине (пологий угол от 100° до 130°). Изделие монтируется по периметру крыши на уровне карниза поверх обрешетки и подкладочного материала, вторая сторона уголка направлена вниз. Благодаря этому вода со скатов не будет стекать по деревянным элементам в торце кровли – они защищены капельником. Если на крыше есть водосточный желоб, планка будет направлять осадки прямо в него. Если нет, то вода будет просто стекать вниз на землю.

Стоимость монтажа капельника для мягкой кровли и закупка этих планок очень выгодна, потому что в итоге владелец дома получает:

· защиту карнизного края стропил от порывов ветра с дождем;

· обеспечение хорошей вентиляции подкровельного пространства;

· предотвращение гниения стропил и поражения древесины грибком;

· защиту стен от разрушения атмосферными осадками и влагой конденсата;

· отсутствие ледяных наростов под кровлей зимой.

Некоторые строители ошибочно полагают, что капельник и карнизная планка – это один и тот же доборный элемент. Их функции, внешний вид и монтаж во многом похожи, но все же это разные планки и для качественного обустройства гидроизоляции кровли нужны оба элемента. Разница в том, что карнизная планка отводит в водосток осадки, потоком стекающие с кровли, а капельник устанавливается ниже и отводит в большей степени капли конденсата, который скапливается под гидроизоляционным слоем кровли.

Из-за путаницы в этих понятиях часто устанавливают только карнизную планку и называют ее тоже капельником. Так делать неправильно и непрофессионально.

Характеристики капельников

Стандартная и самая удобная для монтажа длина доборных элементов 2 м, но под заказ можно приобрести варианты длиной 1,5-4 м. Ширина изделия может быть 15-30 см, угол загиба бывает разный, необходимо выбирать исходя из величины ската кровли – чем более крутая крыша, тем больший угол изгиба должна иметь планка.

Капельники изготавливают из:

1. Стали с защитным полимерным покрытием. Капельники вырезаются из тонкого металлического листа (0,3 мм), оцинковываются, хромируются, грунтуются под покраску и окрашиваются полимерным составом. Такая обработка позволяет надежно и надолго защитить металл от влияния влаги, если полимерное покрытие не повреждено при монтаже. Капельники с полимерным покрытием выпускают в разных цветах с глянцевой или матовой поверхностью.

2. Оцинкованной стали. Это до сих пор очень распространенный вариант обустройства кровли – монтаж такого капельника для мягкой кровли стоит недорого. Листы металла оцинковываются горячим или электролитическим способом, что предотвратит коррозию, но ненадолго.

3. Алюминиевого листа. Очень легкие, надежные и долговечные изделия, но они стоят достаточно дорого и поэтому не пользуются большой популярностью.

4. Поливинилхлорида. Пластмассовые доборные элементы выбирают из-за невысокой цены монтажа капельника для мягкой кровли, дешевизны самих изделий, доступности планок в разных цветах и малого веса. Главные недостатки капельников из поливинилхлорида – хрупкость при низких температурах и небольшой срок эксплуатации (до 15 лет).

Для металлической кровли доборные элементы обычно можно приобрести в комплекте, поэтому они будут полностью идентичными по цвету. При заказе на монтаж капельника для мягкой кровли нужно на глаз подбирать цвет планок, максимально близкий к оттенку покрытия.

Виды капельников для мягкой кровли

В зависимости от особенностей установки различают два вида элементов:

1. Карнизные. Предназначены для монтажа на горизонтальную поверхность – на карниз крыши. Элемент выполняется с двумя изгибами: первый создает наклонную поверхность для потока воды, второй – направляет осадки в желоб водостока. Применение карнизного капельника обязательно для любого вида кровли, он монтируется вместе с креплениями под водосточные трубы.

2. Фронтонные. На волнистых поверхностях металлических и керамических покрытий осадки стекают по желобам, а на гибкой черепице – равномерным потоком. Поэтому в первом случае торец крыши и фронтоны надежнее защищены от влияния влаги, а для мягкой кровли обязательна установка фронтонного капельника – планки, изогнутой буквой «Т». Она ограничивает поток осадков над фронтоном и направляет воду вниз в водосточный желоб. Заказ монтажа капельника обязателен для мягкой кровли.

Если крыша выполнена с очень малым уклоном, то фронтонный капельник можно заменить карнизным.

Устройство, разновидности и применяемость

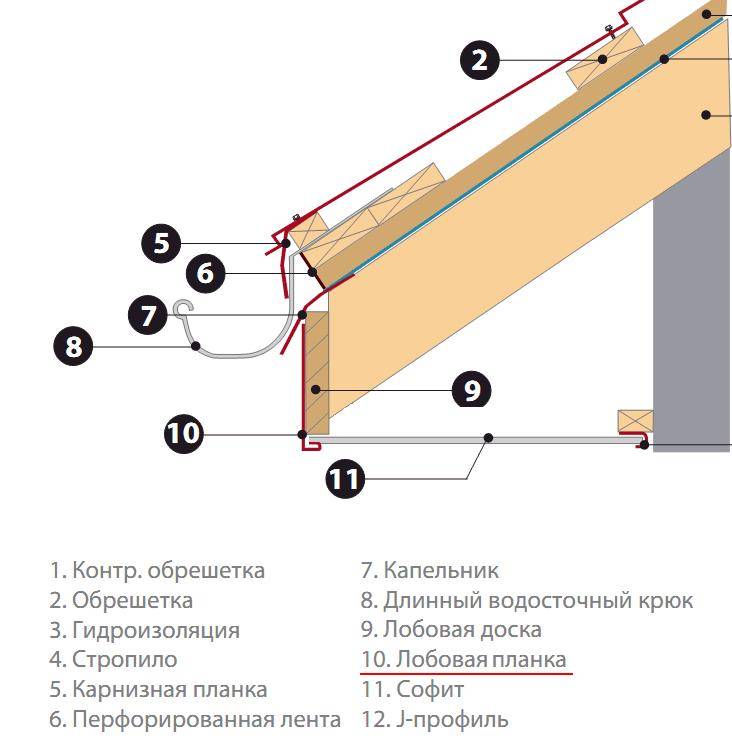

Капельник — это изогнутая полимерная планка, которая устанавливается по краю кровли

Внешне капельник для крыши – изогнутая определенным образом металлическая планка толщиной 0,3-0,5 мм, защищенная от коррозии полимерным материалом. Стандартная длина деталей составляет 1,2, 1,5 или 2 м, что исключает их деформацию во время монтажа. Конструктивные размеры сгибов капельника зависят от функционального назначения и мест его установки.

Чаще всего фартуки свеса изготавливают из оцинкованной стали. Встречаются также детали:

  • из высокопрочной нержавеющей стали, которая отличается невосприимчивостью к резким изменениям погодных условий;
  • из тонкого листового алюминия, гнут который на специальном листогибочном станке.

Полимерное покрытие капельников может быть матовым или глянцевым. Глянцевая поверхность блестит при попадании на нее солнечных лучей. Для защиты от механических повреждений ее лицевую сторону защищают полиэтиленовой пленкой, которую удаляют перед тем как приступить к работе. На лицевую сторону деталей с матовой поверхностью методом механической обработки нанесены мелкие шероховатости, препятствующие появлению блеска.

Назначение

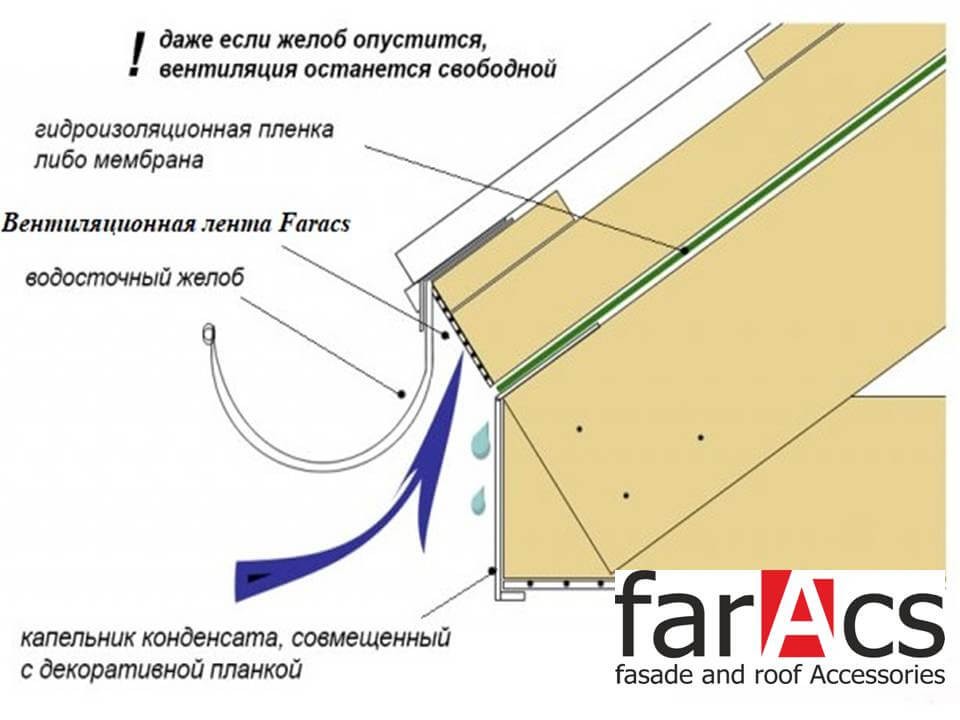

Капельник крепится под слоем гидроизоляции и выводит накопившийся конденсат

Как правило, капельник крепится под слоем гидроизоляции и служит для выведения капель, накапливающихся на нем. Функционирует он следующим образом:

  • при таянии снега или во время дождя капли воды, стекая по слою гидроизоляции, попадают на фартук свеса;
  • капельник перенаправляет капли воды в водовыводящий желоб, который направляет их к воронке вертикально стоящей водоотводящей трубы.

С помощью фартуков свеса можно монтировать простые водоотводы и собирать сложные, многоуровневые системы отвода воды, оснащенные водосборными каналами и накопительными емкостями.

В зависимости от времени года капельник выполняет ряд дополнительных задач:

  • Зимой препятствует проникновению наледи под кровлю, защищает кромку последней от образования сосулек и усиливает ее сопротивляемость сильным порывам ветра. Если капельник не устанавливать, под кровлю попадет конденсат, способный вызвать гниение элементов стропильной системы.
  • В теплое время года фартук свеса предотвращает образование грибка на стенах под свесом кровли и гниению деревянных деталей. Кроме того он препятствует вымыванию кладочного раствора.

Классификация

В зависимости от назначения капельники для кровли бывают:

  • карнизные;
  • фронтонные.

Карнизный капельник используют со всеми видами кровельного покрытия и устанавливают на карнизе крыши. При этом на самой детали имеется два загиба, один из которых выполняет роль ребра жесткости, а второй, разделяющий его на юбку и собственно фартук, направляет капли воды в ниже висящий желоб.

Фронтонный капельник является обязательным элементом мягкой кровли. Его используют, если предполагается наличие водоизоляционного ковра. При этом фартук свеса сначала крепят поверх ковра и только потом он смыкается с карнизной планкой. Своей формой деталь напоминает букву Т и имеет три загиба – юбку, ступеньку и фартук.

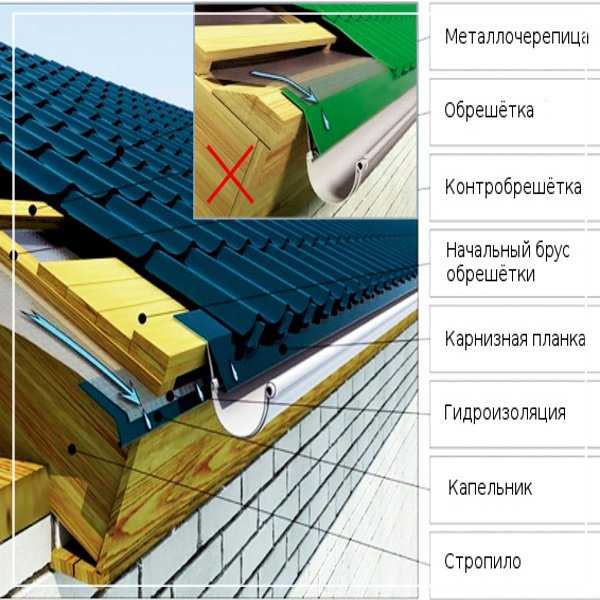

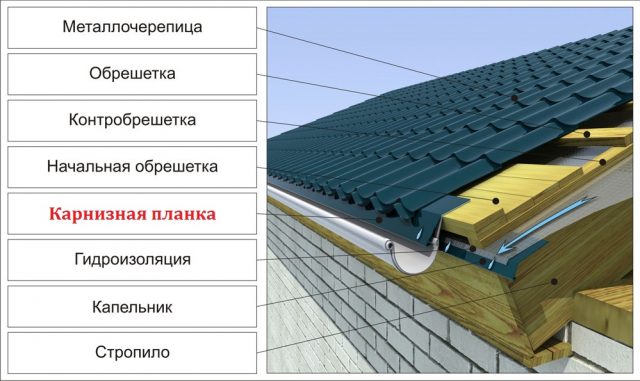

Монтаж карнизных планок на кровлю из металлочерепицы и профнастила

Существует ряд рекомендаций, при соблюдении которых, можно выполнить качественный монтаж, с наилучшим эффектом защиты кровли от влаги и промокания.

  • Самым основным требованием при монтаже карнизных планок – это проведение качественного замера плоскости. Замеры производятся в нескольких точках кровельной системы, для предотвращения погрешностей.
  • Укладка гидроизоляции. Под карнизную планку, как и под кровлю, необходимо предварительно устелить и закрепить гидроизолирующую мембрану.
  • Укладка планок осуществляется под кровельный материал, что бы торцевая планка полностью урывала гребень кровли, боковая полка планки должна плотно и полностью перекрывать торцевую доску кровли.
  • Нахлест карнизных планок должно выполнятся на расстоянии не менее 50мм
  • Крепеж осуществляется только кровельными саморезами с изолирующей прессшайбой и уплотнительной резинкой. Для эстетики применяются саморезы в цветовом решении металлочерепицы
  • Места стыка и нахлеста герметизируются влагостойкими герметизирующими составами, предназначенных для внешних работ.
  • На углах планки устанавливаются по предварительно вырезанному лекалу, что бы место стыка не попадало на угол.

Заключительным этапом производится осмотр плоскости и выявление плохо загерметизированных мест. Такие места в случае их присутствия дополнительно промазываются герметизирующий составом.

Требуются карнизнные планки из оцинкованной стали, или хотели бы проконсультироваться?

Звоните, телефоны нашего офиса : +7 (495) 142-55-67 +7 (977) 850-55-67 Пишите, адрес нашей почты: info@prestige-fasad.ru

На нашем производстве мы изготавливаем различные виды торцевых и карнизных планок, любой толщины стали и цветового покрытия. А так же профессионально выполняем изготовление других видов изделий по индивидуальным, вашим размерам. Низкие цены, быстрые сроки выполнения работ, доставка материалов!

Предлагаем вашему вниманию другие наши разделы:

Устройство капельника для крыши

Капельники для крыши подразделяются в зависимости от места их установки на:

  1. Фронтонные — доборы, смонтированные по краю фронтонного свеса. Их предназначение — отвести воду от фронтона здания на карниз и предотвратить попадание влаги в стропильную систему при косом дожде. Фронтонные капельники имеют 3 загиба, которые делят капельную планку на юбку, ступеньку и фартук.

  2. Карнизные — капельники, установленные по кромке карнизного свеса и имеющие в отличие от фронтонных водоотводных элементов 2 загиба. Первый из них делит капельную планку на фартук, который закрепляется на карнизе, и юбку, направляющую влагу в желоба. А второй — служит как дополнительное ребро жёсткости на юбке капельника, придающее конструктивному узлу бòльшую прочность.

  3. Фартуки капельники обратные — доборные компоненты, используемые на односкатных крышах или же на отдельных участках сложных конструкций, где сток воды направлен в одну сторону. Например, в сторону ендовы. Крепятся обратные капельники на лобовую доску и выполняют те же функции, что и обычные — защищают узел безконьковой крыши от намокания и отводят воду на кровельное покрытие, а оттуда в водосток.

Помимо этого, существуют парапетные капельники, предназначенные для защиты парапетных узлов, отливы-капельники, которые устанавливают в узле карнизного свеса мансарды, цокольные, фасадные и т. д.

Парапетный капельник предназначен для защиты парапетных узлов от проникания влаги

Изготавливают капельники на специальном оборудовании — листогибе, с которым несложно сделать защитные водонаправляющие доборы самостоятельно. Особенно это рационально при возведении фальцевой кровли, когда картины делают прямо на стройплощадке. При этом получаются обрезки кровельного материала, из которых в целях экономии целесообразно производить различные доборные элементы.

Механический станок листогиб используют для загиба металлических пластин при изготовлении панелей для фальцевой кровли и кровельных доборных элементов

Интересной альтернативой металлическим изделиям для мягких кровель являются декоративные погонажные фартуки капельники. Они представляют собой рулонный материал с наружным слоем из стального оцинкованного полимерного покрытия. Работать с такими доборами одно удовольствие: промазать специальной мастикой рабочий участок и просто развернуть по нему рулонный капельник.

Для мягкой кровли могут использоваться доборные элементы в виде рулонного материала

Видео: поворот капельника на угол

Правильная конструкция крыши с наличием капельника выглядит следующим образом:

  • укрывной материал;
  • карнизная планка;
  • обрешётка и начальная обрешётка — сплошной настил с минимальными зазорами из 3–4 досок в районе карнизного свеса, ширина которого варьируется соответственно кровельному покрытию и регламентируется нормативными документами — СП 17.13330.2016. Кровли, СП 31–101–97, ТТК, СНиП II-26–76* и прочие;
  • контробрешётка;
  • гидроизоляционный слой;
  • капельник;
  • стропила;
  • лобовая планка карнизного свеса;
  • кронштейны для водостока и водосточные желоба.

При таком устройстве, даже если присутствует большой снежный покров в районе карнизного узла, обеспечивается хороший приток воздуха в подкровельное пространство, что немаловажно для естественной вентиляции крыши

Карнизная планка и капельник

Нередко эти два доборных элемента сводят к одному понятию — отводу воды с кровли и устанавливают только один из них. Это является большой ошибкой при обустройстве крыши. Безусловно, они оба являются направляющими и влагозащитными компонентами. Однако карнизная планка не выводит конденсат, поскольку крепится под слой укрывного настила, в силу чего основная её функция — направление стока воды в желоба.

Между капельником и карнизной планкой прокладывается вентиляционная сетка

Капельник монтируется под гидроизоляционный слой, под которым расположен утеплитель, благодаря чему отводит капли конденсата, проникшие в него, и способствует сухости теплоизоляционной прослойки. В придачу, как вспомогательный элемент, он помогает карнизной планке направлять влагу в водосток. К тому же капельник помещают с таким изгибом, который сохраняет хороший воздушный зазор, а значит, гарантирует сухость подкровельного помещения.

Правильный монтаж

Планки крепят в конце строительства крыши, но до начала укладки кровельного материала. Во время монтажа, нужно учитывать одну особенность, Данная деталь, сверху покрыта полимерным слоем, и если используется болгарка, он может сгореть.
Поэтому, если появилась необходимость укоротить строительный элемент, лучше это сделать ножницами по металлу.

Когда планки уложены, приступают к их фиксации с помощью само резов, шагом в 200 мм. Как только первая планка закреплена, за ней внахлест в 20 мм, укладывается следующая. Фиксируется тем же способом. А чтобы через отверстия не попадала влага на деревянную обрешетку, под шляпки само резов, укладывают резиновый уплотнитель. Таким образом, не грозит скапливание конденсата. Если ребра жесткости мешают стыковать элементы, а такое иногда случается, их просто срезают ножницами по металлу.

Каждый производитель, наносит на капельники покрытие в виде пленки. Делается это для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой, защитную пленку снимают. И только потом приступают к монтажу.

Когда каждый элемент зафиксирован само резами, специалист, делает контрольный осмотр, чтобы убедиться что каждая деталь плотно прилегает. Практически все строители со стажем, используют листовую резину в качестве подкладки под капельник. Такой способ дает гарантии, что влага не попадет под планку.

Таким способом, крепятся все планки под металлочерепицу, и только потом, приступают к укладке кровельного материала.

Важно: Капельник, устанавливают на фронтоне, таким образом. Чтобы не было помех для вентиляции подкровельного пространства

Монтируя карнизные планки, не стоит использовать дисковые электроинструменты. Поскольку можно повредить защитное покрытие. Укорачивание планки, выполняется ручными инструментами.

Каждое место среза, обрабатывается специальной краской, которая есть в наборе. Не стоит бить капельник гвоздями, необходимо использовать саморезы. Они всегда идут в комплекте.

Исключать из общей конструкции кровли один из видов планок, запрещено, Поскольку только оба вида, смогут обеспечить длительную службу кровли.

Установка планок выполняется на высоте. В этом случае, должны применяться только надежные стремянки.

Все работы, делаются только в безветренную погоду и с монтажными поясами.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
