Нужна ли вентиляция канализации в частном доме: схемы, трубы

Альтернативные решения вопроса вентиляции

Как было сказано, фановые трубы являются не единственным средством организации вентиляции в системе водоотведения.

Иногда их использование не допускают определенные условия или же бюджет.

В таком случае есть смысл обратить внимание на вакуумный клапан. Как сделать его своими руками вы уже знаете, но еще не помешает узнать, как происходит его работа

Как сделать его своими руками вы уже знаете, но еще не помешает узнать, как происходит его работа.

Так выглядит ваккумный клапан

Итак, принцип действия альтернативного приспособления заключается в том, что:

• герметичная крышка с резиновым уплотнением прижимается к краям отверстия с помощью пружины;
• в тоже время, стальная полоса, согнутая спиралью, сама по себе слабая, поэтому под воздействием разреженного воздуха, крышка клапана открывается;
• далее воздух из помещения выходит по стояку, за счет чего гасится и давление в системе;
• после этого, слегка давящая на крышку пружина, возвращает ее на место, а все зловония остаются внутри.

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
• https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
• https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

5.2. Прокладка выпусков и трубопроводов

5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм. 5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах – на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома. 5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками. 5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах – 0,5 м. 5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала

Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

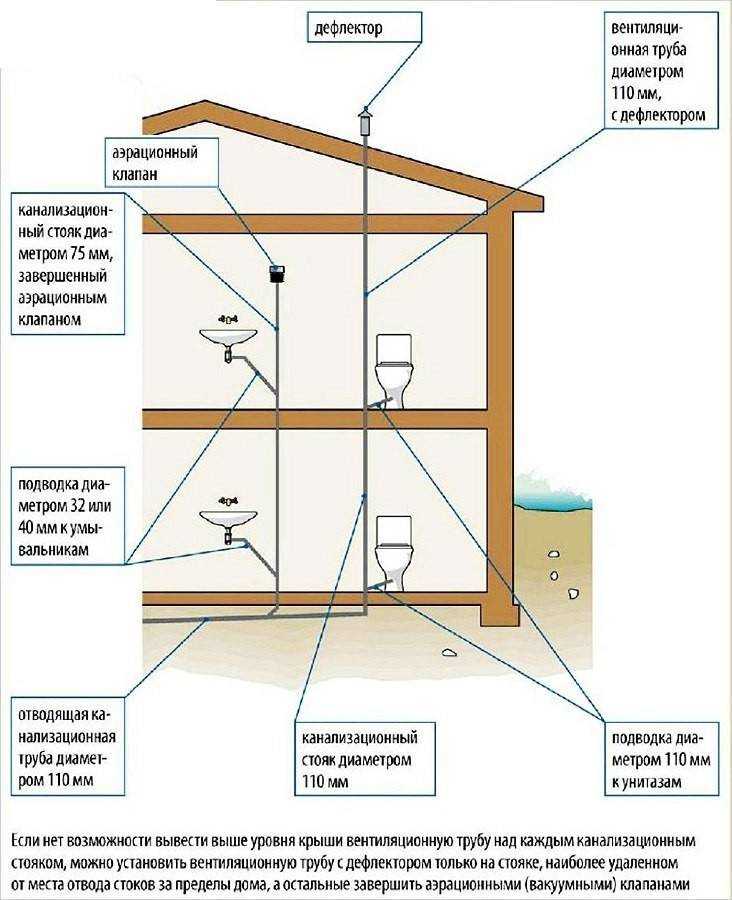

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

• Неизолированная.
• Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

<-

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

• кухонных моек, душевых кабин, ванн – 5 см;
• стояков 6,5 – 7,5 см.
• подводки к раковинам либо биде 3 – 4,5 см;
• унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

<-

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

_

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• пружинка от авторучки;
• клей;
• концевой тройник;
• шило.

_

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.
• В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
• Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

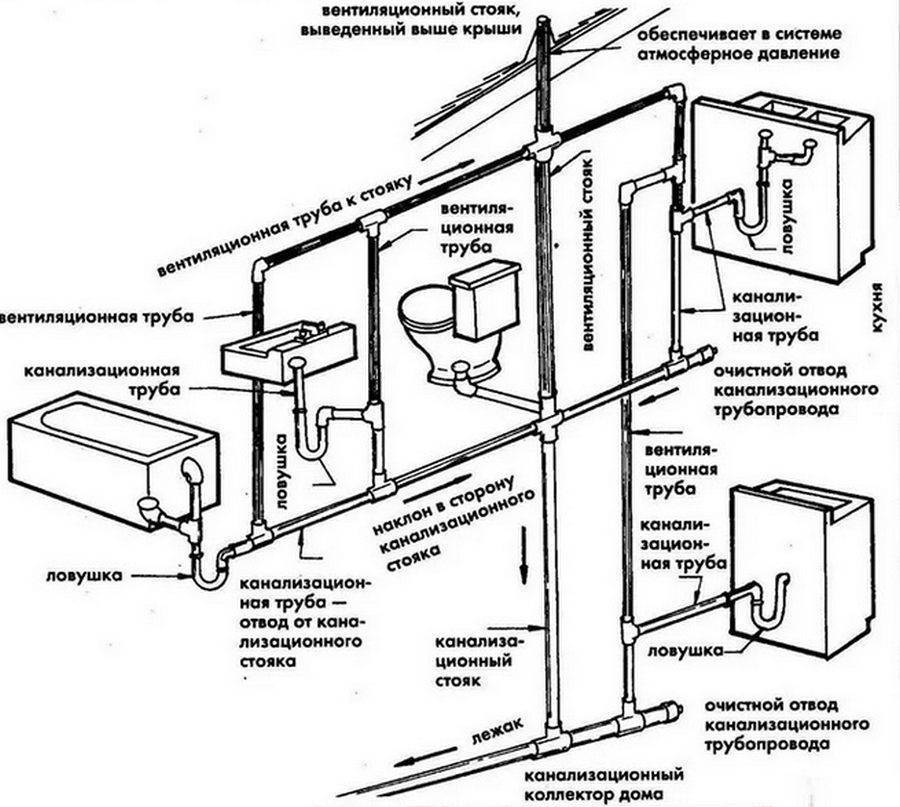

Конструкция системы вентиляции канализации

Существует два наиболее распространенных и доступных способа как избежать попадания неприятных запахов в помещение:

• Гидрозатвор
• Фановая труба
• Воздушный клапан

Применение гидрозатвора

Если более подробно рассмотреть конструкцию гидрозатвора, то можно заметить, что он имеет вид буквы U. То есть, когда вода поступает с одного края, то резервуар наполняется с двух сторон. Так как порог со стороны соединения с канализационной трубой ниже, то слив воды происходит именно с той стороны, позволяя выводить все стоки наружу. После того, как вода выключается, нижняя часть затвора остается наполненной чистой водой, что и является барьером для выведения газа внутрь.

Стоит упомянуть о том, что в случае, если не включать воду долгое время, необходимо обновлять воду в затворе, чтобы она не застаивалась и не начала становиться источником неприятного запаха.

Установка фановой трубы

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.

Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.

При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.

Применение воздушного клапана

Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.

Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.

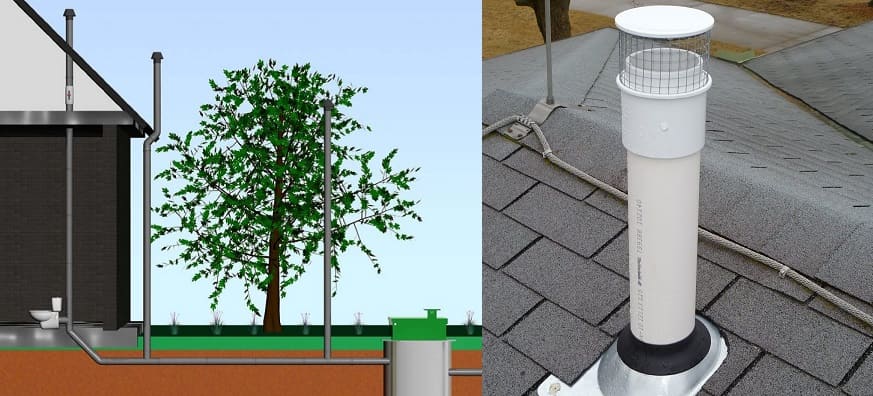

Выход сквозь кровлю

Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения. Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.

Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника

Вывод сквозь кровлю обычно реализуют по следующему плану:

1. Вентиляционный стояк заканчивают на чердаке.
2. На кровле устанавливают трубу-концевик.
3. Соединяют гофрой верхний срез стояка с нижним срезом концевика.

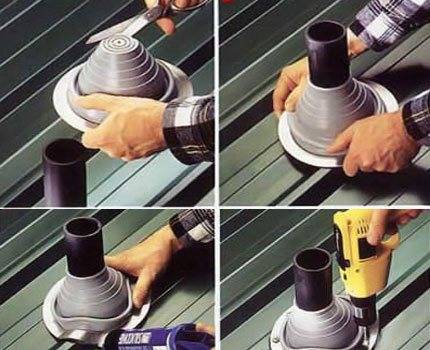

Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения. Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.

Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком. Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.

С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.

Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.

Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы. Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке, поз. 2-4.

 Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой. По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки допускается лишь в исключительной ситуации.

В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

5.1. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем – также с местным органом природоохраны. 5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети – внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба. 5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4. 5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5. 5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

• В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
• Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Правила установки фановых труб

Подробно об устройстве

Обустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

Правила монтажа на кровле

1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

На кровле

Особенности вентиляции канализационной системы

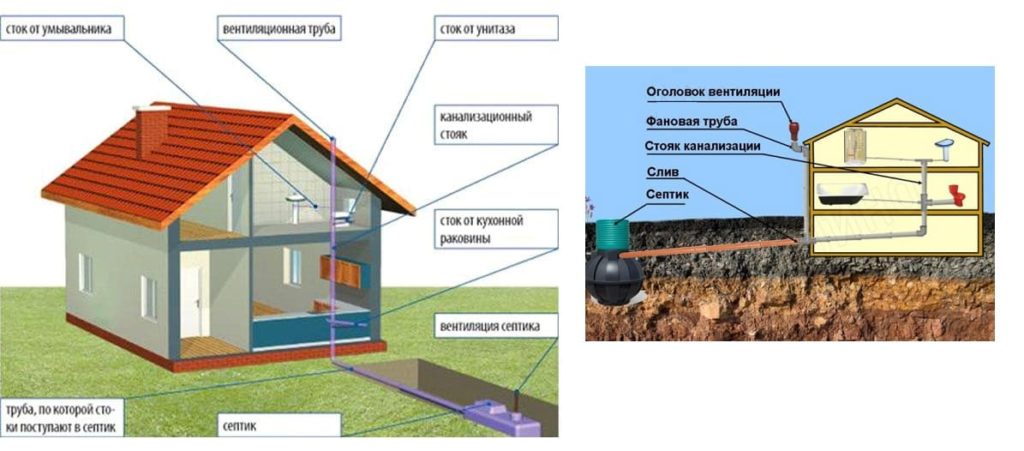

Схема внутренней и внешней вентиляции канализационной системы

Вентилирование канализации в многоэтажных домах выполняется посредством установки вентиляционных каналов на основе вытяжной трубы, которая устанавливается в следующих местах:

1. Внутри строения — труба соединяется со стояком раковины, унитаза или ванны без подсоединения к общей системе вентиляции и вытяжке. Точное место крепления определяется на этапе проектирования канализации и водопровода;
2. За пределами строения — фановая труба монтируется к системе слива за пределами строения. Вентиляционный вывод с трубой фиксируется на внешней стене здания или располагается на любом другом участке стока с вертикальной поверхностью.

При создании вентиляции внутреннего типа и канализационной системы выбирается труба одного диаметра. Профессиональные сантехники рекомендуют использовать изделия сечением 50 или 110 мм.

При монтаже внешней вентиляции высота вытяжной трубы над уровнем кровли должна быть не менее 100 см. Выходное отверстие вентиляционного канала не закрывается плотной заглушкой. В противном случае под колпаком будет скапливаться конденсат. Это чревато образованием ледяных пробок и повреждением трубы.

Не желательно монтировать вытяжную трубу в непосредственной близости от свеса кровли. Это может привести к повреждению вентиляции вследствие схода больших объемов снега.

Нюансы проектирования

Общая схема вентиляции для канализации при помощи фановой трубы

В частных двух- и трёхэтажных домах при наличии нескольких санузлов на разных этажах «разряжение» воздуха усиливается. В этом случае оптимальным решением будет вывод вентиляционной трубы через кровлю дома. Общая высота трубы должна быть более 3,5 м, что предотвратит появление воздушной пробки во время одновременного слива.

Вентиляционный канал для канализации проектируется заранее и монтируется по ходу строительства дома. Если проект вентиляционной системы отсутствует, то трубы вентиляции выводятся через несущие стены уже после постройки дома. При монтаже вентиляции в домах, расположенных в регионах с очень низкой температурой, в зимний период внешнюю часть трубы необходимо утеплять, чтобы предотвратить её обледенение.

Применение вакуумных клапанов

Установка вентиляционного клапана.

Для небольшого частного дома установка полноценной, эффективно работающей вентиляции канализации является достаточно дорогим удовольствием. В этом случае чаще всего используют альтернативное решение – вакуумный клапан.

Особенности вакуумных клапанов:

• имеют простую конструкцию, которая включает в себя кусок трубы, пружину и уплотнитель;
• установка указанного элемента проводится внутри помещения, в конце стояка;
• при возникновении внутри канализации разряжения происходит открытие клапана и оно быстро гасится;
• после выравнивания давления за счет срабатывания пружины стояк перекрывается и уплотнитель не дает возможности неприятным запахам проникать в помещение.

Конечно, вакуумный клапан не может полноценно заменить фановую трубу. Это объясняется тем, что достаточно быстро происходит его загрязнение, вследствие чего уменьшается эффективность работы. Еще одним недостатком такого решения является то, что при высыхании воды в сифоне вакуумный клапан перестает работать и все зловония попадают в дом.

Установка вентиляции должна проводиться по правилам, которые необходимо соблюдать, иначе канализация будет работать неправильно и неэффективно.

Чтобы максимально эффективно бороться с неприятным запахом от канализации, кроме указанных систем в доме должна быть правильно организованная эффективная вытяжка, то есть приточно-вытяжная вентиляция для канализации.

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.
