Требования, обязательные к исполнению
При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:
- гибкие каналы подлежат полному растяжению
- провисание каналов из-за возможной потери давления не допускается
- необходимо обеспечить заземление каналов для снятия статического заряда
- гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
- в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
- траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
- радиус поворота каналов должен быть не менее двойного диаметра трубы
- проход через стены выполняется только при помощи специальных приспособлений
- использование поврежденного при монтаже воздуховода не допускается
Монтаж производится по одному из двух вариантов:
- каждое помещение имеет собственный воздушный канал
- проводится единый воздуховод с ответвлениями для всех помещений
Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д.
Параметры воздуховодов прямоугольного сечения
| Прямоугольный воздуховод | Параметр | Варианты | Стандарт |
| длина воздуховода | от 100мм до 2500мм | 1250мм | |
| тип соединения | фланец из шинорейки фланец из стального уголка безфланцевое | фланец из шинорейки | |
| толщина металла | от 0,5мм до 1,0мм | согласно СНиП или проекту | |
| минимальное сечение | 100х100 | ||
| класс герметичности | класс “П” и класс “Н” | класс “Н” | |
| производитель стали | Новолипецкий металлургический комбинат | ||
| ГОСТ на сталь | 14918-80 | ||
| дополнительное усиление | ребра жесткости в виде поперечных перегибов листа | ||
| оборудование для производства прямоугольных воздуховодов | автоматическая линия и станок тоннельной сборки | ||
| варианты получения заказа | самовывоз или доставка | ||
Выгодно!
*Прямоугольные воздуховоды длиной 1,25м, но площадь поверхности которых менее 1м2, считаются нестандартными воздуховодами и их стоимость дороже. | |||
| Вместе с прямоугольными коробами и фасонными изделиями вы можете приобрести у нас: любой крепеж и расходные материалы, канальное оборудование, сетевые элементы вентиляции, противопожарные клапана, вентиляционные решетки. |
Некоторые требования по монтажу воздуховодов
Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:
- монтаж гибких воздуховодов необходимо производить, полностью их растянув;
- не следует допускать провисания вентиляционных рукавов;
- запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
- в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
- прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.
Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.
И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.
Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru
Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.
Элементы системы вентиляции
Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:
- менять направление контура в зависимости от конфигурации помещений;
- обходить выступы;
- соединять несколько контуров в единую сеть.
Отводы и короба
Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.
Другие фасонные элементы
Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.
К их числу относятся:
- Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
- Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
- Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
- S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
- Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
- Заглушки, устанавливаемые на торцах контура.
- Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
- Приточные и вытяжные решётки и другие фасонные части.
Этапы производства
Прямоугольные воздуховоды подразумевают три стадии производства:
- С помощью автоматической линии формируется воздуховод заданного сечения (из оцинковки). Нужное число прямых отрезков и сечение воздуховода фиксируется на экране линии. После этого сталь с оцинковки попадает в механизм линии, который движется. Такой механизм загибает лист в заготовку прямоугольной формы, вместе с тем создаются рёбра жёсткости
- На втором этапе боковой продольный шов прямоугольной заготовки закрывается с помощью станка тоннельной сборки.
- Чтобы у воздуховода было фланцевое соединение, на две стороны трубы надевают фланец.
Понятие вентиляционных каналов
Воздуховоды представляют собой конструкционную систему из труб разного диаметра и сечения, которые соединяются с помощью фасонных составных частей
При производстве принимается во внимание вес оцинкованной стали в воздуховоде. Калькулятор для расчета площади круглого сечения учитывает диаметр трубы, а в прямоугольном изделии важными критериями являются длина и ширина
Значение умножается на длину, и высчитывается объем пропускаемого воздуха.
Подбираются отводные каналы с учетом конструктивных особенностей, расчетных требований, санитарных и строительных нормативов. Небольшие воздуховоды делаются из оцинковки 0,5—0,6 мм, а отводы большого сечения изготавливаются из листов толщиной 0,7—1,0 мм. Различают следующие типы вентиляции в зависимости от показателя внутреннего давления:
- Класс Н — нормальное давление. Применяется в системах вентилирования и отвода дыма. Требования к герметичности предъявляются минимальные, предусматривается определенный процент потерь при транспортировке воздушных масс.
- Класс П — плотный вид. Устраивается при давлении атмосферы в каналах свыше 0,6 кПа. Соединительные швы герметизируются, производится замковое соединение.
Назначение изделий
Промышленное производство нуждается в перемещении газовых, аэрозольных смесей или воздушных потоков. Для этих целей вентиляционные отводы изготавливаются по строительным нормам и соответствуют требуемым стандартам. Применяются унифицированные соединительные вставки, повороты и разветвления, изготовленные в заводских условиях с имеющимся сертификатом качества. Вентиляционные короба используются:
- при устройстве вентиляции;
- для отведения дыма соответствующей температуры;
- в случае перемещения газовых потоков на производственный участок.
Преимущества оцинковки
Соединительные элементы изготавливаются из оцинковки. При этом допускается применение черной стали толщиной 0,4—1,2 мм. Изготовление оцинкованных воздуховодов из стали предусматривает большое количество типоразмеров. Сеть воздуховодов конструируется из унифицированных составных элементов и узлов ответвления. Оцинкованная сталь используется, поскольку имеет немало преимуществ:
- Навесное оборудование эксплуатируется до 20 лет с сохранением качества и без изменения внешнего вида. Трубопроводы сопротивляются коррозии.
- Во время монтажа экономятся средства на окраску, изделия устанавливаются без использования грунтовочного защитного слоя. Наружные воздуховоды стойко переносят воздействие солнца и атмосферных осадков. Изделия не нуждаются в окраске благодаря привлекательности металла.
- Листы при изготовлении гнутся и штампуются без нарушения внешнего оцинкованного покрытия. Слой остается неотделимым, сколы и трещины не наблюдаются.
- Материал считается экологически чистым и не оказывает вредного влияния на здоровье.
- Стоимость оцинкованных воздушных коллекторов ниже таких же изделий из нержавейки и других материалов.
- Воздуховоды отличаются прочностью и малым показателем аэродинамического сопротивления.
- Монтаж осуществляется просто. После установки и в процессе работы трубопровод не требует сложного ухода. Внутренняя гладкая поверхность не способствует загрязнению стенок.
- При пожаре материал не горит, отличается высоким пределом огнестойкости. Каналы устанавливаются в строениях различной степени пожарной опасности.
- Легкость материала облегчает транспортировку и снижает затраты на перевозку.
- Воздушные трубопроводы выполняются прямоугольного и круглого сечения. Каждый из этих видов отличается преимуществами и недостатками. При монтаже предусматриваются различные соединения отрезков трубы межу собой.
Классы металлических воздуховодов
Такие конструкции делятся на два основных класса:
- Плотные (П). Они предназначены для транзитных участков общеобменных вентиляционных систем, а также сетей воздушного теплоснабжения, которые обслуживают помещения категорий А и Б. Эти воздуховоды из оцинкованной стали рассчитаны на статическое давление у вентилятора, превышающее 1400 Па, вне зависимости от давления на транзитных участках.
- Нормальные (Н). Их применяют во всех остальных случаях.
Производство воздуховодов из оцинкованной стали осуществляется в соответствии с требованиями СНиП 41-01-2003. В ходе работ не допускается нарушение защитно-декоративного цинкового покрытия. С целью повышения герметичности системы и исключения утечек воздуха, при монтаже изделий используется герметик или уплотнитель.
Технология монтажа
Монтаж всех частей вентиляционной системы должен проводиться строго в соответствии с нормами и требованиями СНиП.
Если воздуховоды из оцинкованной стали будут монтироваться еще в процессе строительства здания, то тогда все составляющие следует укладывать в специальные штробы.
В остальных случаях способ установки вентиляционных каналов выбирается владельцем, но в любом случае необходимо соблюдать правила пожарной безопасности.
Например, нельзя прокладывать воздуховод близко (на расстоянии менее одного метра) от газовой трубы.
Если воздуховод будет проходить по наружной стене здания, его обязательно надо утеплить.
Иначе при низкой температуре окружающего воздуха на стенках будет конденсироваться вода, что способно вызвать коррозию материала, особенно на участках с поврежденным покрытием.
Также следует обратить особое внимание на крепление каналов к несущим конструкциям, особенно если речь идет о тех системах, где дополнительно устанавливается оборудование для обеспечения движения воздушного потока. Воздуховоды в таких случаях должны прикрепляться при помощи усиленных хомутов, с большим количеством шагов фиксации, чем обычно
Оптимальным будет устанавливать хомуты через каждые три метра
Воздуховоды в таких случаях должны прикрепляться при помощи усиленных хомутов, с большим количеством шагов фиксации, чем обычно. Оптимальным будет устанавливать хомуты через каждые три метра.
Квадратные и прямоугольные оцинкованные короба для вентиляции соединяются при помощи фланцевого метода с обязательным использованием герметизирующих прокладок. Также распространено использование шпилек и профиля, и крепление при помощи саморезов.
Для придания дополнительной жесткости конструкции укрепляются профилями, а если сторона сечения короба более 400 миллиметров, то можно использовать специальные подвесы, закрепив их через каждые 30 сантиметров.
Круглые воздуховоды скрепляются посредством хомутов и шпилек. Если при монтаже появилась необходимость в обеспечении дополнительной прочности для конструкции, хомут можно дополнительно укрепить при помощи перфорированной металлической оцинкованной ленты.
Процесс монтажа круглого короба из оцинкованной стали
Стоит понимать, что если система будет подвергаться излишней нагрузке из-за большой скорости прохождения воздушных масс, то даже крепкая металлическая лента не сможет крепко удерживать воздуховод.
Со временем он начнет довольно сильно дребезжать, чтобы избежать такого эффекта, следует использовать укрепление понадежнее.
Вентиляционные системы, обладающие большим весом и габаритами, закрепляются с использованием специальных профилей (Z-образных или L-образных), дополнительно следует использовать резиновые прокладки-уплотнители.
Они помогут вентиляционным трубам, приняв на себя часть нагрузки, возникающей из-за прохождения воздушных потоков на большой скорости. Без таких прокладок воздуховоды со временем начинают деформироваться.
Длинные и массивные вентиляционные короба из оцинкованной стали нужно устанавливать при помощи забивных анкеров.
Особое внимание нужно обращать на стыки отдельных модулей, чтобы соединения были максимально герметичны. Соединяться трубы могут разными способами:
- при помощи ниппелей или муфт. Ниппелем будет выступать отдельный короткий отрезок трубы, более узкий, чем воздуховод. Ниппель просто вставляется в него с усилием и проворачивается, надежно фиксируется. Муфта монтируется по такому же принципу, но ее диаметр должен быть больше, чем у воздуховода;
- фланцевый способ. Два фланца на концах труб соединяются при помощи болтов;
- фальцевый способ. Два конца труб стыкуются, их стенки прикладываются одна к другой и сгибаются, обеспечивая надежную герметизацию.
В целом весь процесс монтажа коробов из оцинкованной стали выполняется последующему алгоритму:
- Сборка частей в единые модули.
- Герметизация стыков.
- Установка крепежных элементов на несущих конструкциях.
- Далее собранные модули поднимаются на нужную высоту и фиксируются хомутами, оцинкованными перфорированными лентами и т. п.
- При помощи различных фасонных элементов все модули постепенно соединяются в одну общую вентиляционную сеть.
- Устанавливается теплоизоляция.
- При желании или необходимости трубы закрываются декоративными элементами.
Круглые и прямоугольные воздуховоды
Все воздуховоды подразделяются на две основные разновидности, в зависимости от формы сечения:
- прямоугольные;
- круглые.
Круглые. Такие воздуховоды являются менее дорогостоящими, что отражается на их популярности. Изделия такой формы отличаются высокими пропускными способностями и не требуют большого пространства при организации вентиляционной системы. Вентиляционные трубы такой формы способны выдерживать более высокие показатели давления, нежели прямоугольные аналоги.
Трубы круглой формы изготавливаются и из металлов, и из полимерных материалов
Наиболее популярными материалами, которые используются для производства воздуховодов с круглым сечением, являются:
- пластмасса;
- оцинковка.
Такие воздуховоды являются более функциональными и используются для достижения максимальных результатов. Коммуникация, выполненная из круглых труб, также отличается хорошим коэффициентом жёсткости, что влияет на её эксплуатационный срок.
Прямоугольные. Воздуховоды с такой формой сечения применяются в частных целях гораздо реже, однако, их использование для организации внутридомовой вентиляции имеет свои плюсы. В первую очередь отметим эстетичность этих изделий. Благодаря прямоугольной форме монтаж таких изделий можно производить максимально компактно, вплотную к рабочим поверхностям помещения. Визуально такой воздуховод будет гораздо более органично вписываться в интерьер помещения
Во время монтажа таких вентиляционных труб необходимо запомнить одно важное правило: лучше всего проводить их установку под потолками
Прямоугольные воздуховоды используются и на предприятиях различной направленности. Основной недостаток изделий с такой формой сечения — низкие шумоизоляционные качества, поэтому в случае частного использования прямоугольной вентиляции зачастую требуется организация дополнительной изоляции, что повышает общие финансовые затраты. Специалисты рекомендуют использовать полимерные прямоугольные воздуховоды для прокладки внутри квартир и частных домов, так как они отличаются более высокими звукоизоляционными качествами.
Прямоугольные воздуховоды из стали используются только на предприятиях, поскольку они отличаются высоким уровнем шума

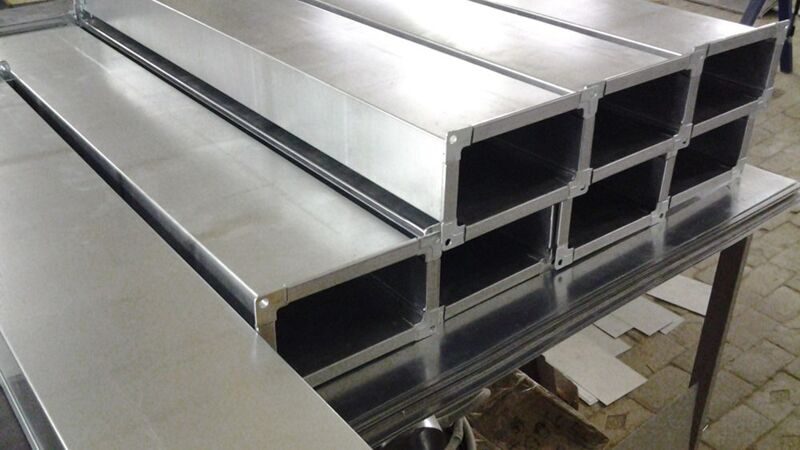

Прямоугольная оцинкованная труба
Прямоугольные трубы
Вентиляционные трубы из оцинкованной стали прямоугольного сечения выпускаются на автоматических станках тоннельной сборки из листового металла толщиной 0,55 – 1,0 мм. Чем больше диаметр сечения, тем толще подбирается материал. Минимальный диаметр воздуховода составляет 10 х 10 см, максимальный не ограничен.
Производство оцинкованных прямоугольных труб для вентиляции осуществляется в несколько этапов:
- Листовая сталь подается на автоматическую линию для сгибания и формирования ребер жесткости. С линии выходят трубы с незавальцованным продольным замком;
- На аппарате продольной сборки зажимается продольный замок. В один прием создается фальц, который закрывается и прокатывается;
- На край трубы надевается и крепится фланец из шино-рейки. На него надевается уголок. Для герметичности его обрабатывают силиконом.
Соединение обеспечивается фланцем из шинорейки, по заказу клиента возможно бесфланцевое соединение или с помощью фланца из стального уголка.
Прямоугольные оцинкованные трубы подойдут для любой вентиляции, так как при стандартной длине 1,25 м, можно заказать отрезки от 1 до 2,5 м.
Прямоугольные оцинкованные воздуховоды производятся классов герметичности Н и П. Класс П по заказу клиентов. В отличии от класса П в изделиях класса Н допускается небольшой подсос воздуха. Высокая герметичность воздуховодов П достигается обработкой герметиком фланца и продольного соединения. По заказу клиентов продольный шов покрывается и изнутри трубы. Однако крепко завальцованный шов и замок обеспечивают достаточный уровень герметичности даже без специальных обработок.
Прямоугольные вентиляционные оцинкованные трубы 300 мм и других диаметров долго служат, надежно противостоят коррозии. Но правила эксплуатации подразумевают периодическое очищение и проверку состояния внутренних поверхностей воздуховодов.
Герметичность
Хорошая герметичность – одна из составляющих исправной работы вентиляционной системы. Герметичность больше – объём воздуха, теряемый при движении через систему, меньше. Чтобы повысить герметичность воздуховода, необходимо следить за плотностью швов и отсутствием щелей в нём. Согласно строительным нормам и правилам, прямоугольные воздуховоды делятся на две группы герметичности:
- Нормальные («н»). Такие воздуховоды считаются стандартными. Они предназначены для не требующих повышенной герметичности систем.
- Существуют объекты, на которых допускается установка только тех воздуховодов, которые относятся к классу “П”. Для получения таких воздуховодов все швы и щели тщательно промазывают герметиком. Стоимость таких воздуховодов рассчитывается отдельно по вашей спецификации. Уточнить цену на герметичные воздуховоды вы можете у наших менеджеров.
| Стоимость прямоугольных воздуховодов длиной 1250мм | |||
| Сечение, мм | Толщина стали, мм | кв.м./шт | Цена с НДС за шт от |
| 100х100 | 0,5 | 0,5 | 292 руб. |
| 150х100 | 0,63 | 347 руб. | |
| 150х150 | 0,75 | 396 руб. | |
| 200х200 | 1 | 440 руб. | |
| 300х200 | 1,25 | 550 руб. | |
| 300х300 | 1,5 | 660 руб. | |
| 350х300 | 1,63 | 717 руб. | |
| 350х350 | 1,75 | 770 руб. | |
| 400х300 | 1,75 | 770 руб. | |
| 400х400 | 2 | 880 руб. | |
| 450х400 | 2,13 | 937 руб. | |
| 450х450 | 2,25 | 990 руб. | |
| 500х500 | 0,7 | 2,5 | 1320 руб. |
| 550х500 | 2,63 | 1388 руб. | |
| 550х550 | 2,75 | 1452 руб. | |
| 600х500 | 2,75 | 1452 руб. | |
| 600х600 | 3 | 1584 руб. | |
| 700х600 | 3,25 | 1716 руб. | |
| 700х700 | 3,5 | 1848 руб. | |
| 800х700 | 3,75 | 1980 руб. | |
| 800х800 | 4 | 2112 руб. | |
| 900х800 | 4,25 | 2244 руб. | |
| 900х900 | 4,5 | 2376 руб. | |
| 1000х1000 | 0,9 | 5 | 3080 руб. |
| 1100х1000 | 5,25 | 3234 руб. | |
| 1100х1100 | 5,5 | 3388 руб. | |
| 1200х1000 | 5,5 | 3388 руб. | |
| 1200х1100 | 5,75 | 3542 руб. | |
| 1200х1200 | 6 | 3696 руб. | |
| 1300х1000 | 5,75 | 3542 руб. | |
| 1300х1100 | 6 | 3696 руб. | |
| 1300х1200 | 6,25 | 3850 руб. | |
| 1300х1300 | 6,5 | 4004 руб. | |
| Для более точного подсчета стоимости вашего заказа обратитесь к нашим менеджерам по телефону 8 (495) 640-01-67 или отправьте запрос на электронную почту zakaz@ventland.ru. |
Виды воздуховодов из оцинкованной стали
Круглые, в свою очередь, по способу производства подразделяются на спирально-навивные и прямошовные.
От этого зависят эксплуатационные характеристики и сфера применения труб.
Спирально-навивные
Воздуховоды этого типа делают из листовой стали шириной 137 мм. Ее закручивают на специальном станке. Чтобы спираль не распадалась, края листа по кругу скрепляют замковым соединением.
Для большей герметичности все швы промазывают силиконом. Спирально-навивные трубы получаются очень прочными и надежными.
Спирально-навивные трубы имеют небольшой вес, вентканалы из них собираются легко, с использованием стандартных крепежных элементов. Внутренняя часть воздуховодов получается гладкой, не замедляет скорость воздушного потока.
Они имеют аэродинамичную форму, а внутренняя спираль позволяет дополнительно разгонять воздух, что позволяет повысить эффективность и продуктивность системы. Вентканалы не провисают даже при большой длине.
Их можно дополнительно укрепить ребрами жесткости.
Для спиральных воздуховодов разного диаметра используют сталь разной толщины:
- при диаметре до 355 мм используется лист толщиной 0,55 мм;
- при диаметре от 400 мм до 800 мм – сталь толщиной 0,7 мм;
- при сечении от 900 мм до 1250 мм – лист толщиной 1 мм.
Вентканалы продаются погонными метрами, цена на материал зависит от сечения трубы, толщины стали и слоя цинкового покрытия, наличия дополнительных ребер жесткости и других параметров.
Прямошовные
Прямошовные круглые воздуховоды из оцинкованной стали изготавливают из листов, соединенных сваркой в трубу. Их делают на специальном станке или вручную, если требуется вентканал нестандартного размера.
Для монтажа используют фасонные изделия, отрезки труб соединяются ниппелями. Соединения обрабатывают герметиком.
Прямошовные трубы имеют аэродинамичную форму, что обеспечивает высокую скорость прохождения воздуха и большую эффективность системы. За счет этого вентиляция работает тихо, дополнительные шумы минимизированы.
К толщине стали прямошовных труб предъявляют те же требования, что и для спирально-навивных: чем больше сечение, тем толще должен быть лист оцинковки.
Прямоугольные
Для изготовления прямоугольных воздуховодов из оцинкованной стали используют металл толщиной 0,55-1 мм.
Его подбирают в зависимости от диаметра сечения будущей трубы.
Благодаря наличию ребер жесткости вентканал получается надежным и не провисает по всей длине.
Изготовление труб прямоугольного сечения более сложное, чем круглых. Для получения воздуховода лист сгибают на специальном станке так, чтобы образовались ребра жесткости.
На краях остается открытый продольный замок, который закрывают на специальном аппарате. Места соединений обрабатывают герметиком, чтобы исключить подсос воздуха.
Прямоугольная форма позволяет экономить место под потолком, воздуховод получается менее заметным и не очень объемным.
Форма труб неаэродинамичная, что ухудшает эффективность работы системы, снижает скорость движения воздушных масс, провоцирует появление дополнительных шумов.
Воздуховоды такого типа требуют более частых осмотров и прочисток, а монтировать их сложнее.
Несмотря на все эти недостатки, прямоугольные трубы пользуются популярностью при прокладке вентиляционных каналов на производстве, а также в помещениях маленького размера из-за своей эргономичности и возможности экономии места.
Прямоугольные трубы имеют стандартный размер 1,25 м. На заказ возможно изготовление элементов другой длины. Воздуховоды прямоугольного сечения имеют класс П и Н. Они надежны в эксплуатации, но требуют внимательного к себе отношения.
Фасонные изделия из оцинковки
Вентиляционные каналы никогда не бывают прямыми: трубы по пути делают повороты, изгибаются, разветвляются, подключаются к другим устройствам.
Для соединения отрезков труб между собой используют фасонные части, т. е. соединительные элементы разных форм. При подборе фасонных изделий учитывают размер и форму используемых труб: они должны быть такой же формы, что и сам канал.
При правильной сборке вентиляции количество использованных отрезков труб и фасонных изделий совпадает. При сборке сложных систем количество дополнительных элементов может быть больше.
Характеристики коробов для вентиляции из оцинкованной стали
Предназначение любой вентиляционной системы — вывести из помещения загрязненный воздух и заместить его чистым, полученным извне. Тяга при этом может быть естественной или усиленной при помощи дополнительного оборудования.
Оцинкованные воздуховоды, благодаря материалу изготовления, могут применяться практически в любой вентиляционной системе.
Например, с их помощью можно с легкостью установить приточные вентиляционные установки или центральные/крышные системы кондиционирования.
В них можно устанавливать дополнительные системы фильтрации и/или нагрева воздуха, поступающего снаружи.
Все это позволяет устанавливать оцинкованные воздуховоды практически везде — от жилых домов и коттеджей до различных офисных зданий, общественных заведений, даже крупных торговых центров или больших промышленных предприятий.
Каковы же технические характеристики таких конструкций? Под каждый тип системы и здания можно подобрать воздуховоды с разными параметрами.
Например, при оборудовании вентиляции в многоквартирных домах задействуют воздуховоды, толщина материала которых составляет от 0,5 до 1 миллиметра. Температурный предел для них — 80 градусов по Цельсию.
Максимальный уровень влажности ограничивается 60 процентами
Важно подобрать вид и толщину материала, исходя из соответствующих требований ГОСТа для тех или иных условий.. Для более серьезных нагрузок нужно подбирать воздуховоды из толстого и качественного материала
Для более серьезных нагрузок нужно подбирать воздуховоды из толстого и качественного материала.
Устанавливаемые в агрессивной промышленной среде вентиляционные короба вполне способны выдержать воздействие горячего воздуха с температурой вплоть до 500 градусов.
Также они не повреждаются химическими соединениями, содержащимися в воздухе, выводимом наружу.
Проверка герметичности воздуховодов
Осуществляется при запуске новой системы или резком снижении эффективности существующей. Наиболее частая причина появления утечек воздуха – нарушение герметичности стыков. Устраняется повторным нанесением герметика.
Самый простой способ проведения проверки – визуальный. Однако при наличии разветвленной системы со скрытыми участками, при сооружении систем в уникальных зданиях или с повышенными требованиями к герметичности он не подходит и необходима инструментальная проверка расхода воздуха и статического давления с задымлением нагнетаемого воздуха и применением переносных вентиляторов.
Нормативные расстояния
Крепление воздушных каналов производится к разным поверхностям:
- потолочная плита
- потолочные фермы или несущие элементы, закрепленные на них
- стены
- пол
При установке системы необходимо соблюдать следующие нормативы:
- расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
- расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
- от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
- расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
- все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания
Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.
Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.
Форма внутреннего сечения канала воздуховода
По форме внутреннего сечения канала воздуховоды различаются на:
- круглые;
- плоскоовальные или овальные;
- прямоугольные.
Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.
Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.
Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»
«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика
В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.
В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.
Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.
К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.
Преимущества оцинкованных воздуховодов и области их применения
Вентиляционные трубы из оцинкованной стали применяются для обустройства приточно-вытяжных систем вентиляции на жилых и производственных объектах. Вентиляционная оцинкованная труба классифицируется как жесткая конструкция, отличающаяся высокой аэродинамической пропускной способностью.
Сфера применения данных изделий обширна, они используются для:
- Монтажа внутренней вентиляции в домах, магазинах, складах, предприятиях и общественных объектах;
- Монтажа систем кондиционирования, выведенных за пределы здания.
Оцинкованная труба для вентиляции удовлетворяет все требования, выдвигаемые к бытовым системам воздухообмена, однако в промышленности, с целью циркуляции горячего (свыше 80 градусов) либо наполненного агрессивными химическими парами воздуха такие изделия не применяются.
Воздуховод из оцинковки, в сравнении с конструкциями из других видов металла, имеет следующие преимущества:
- Цинкование металла — бюджетная технология, что обуславливает сравнительно низкую итоговую стоимость изделий. Средняя цена на вентиляционные трубы из оцинкованной стали (круглое сечение, диаметр 20 см) составляет 400 рублей за 1 метр;
- Низкий вес — монтаж воздуховодов из оцинкованной стали не требует обустройства сложных несущих конструкций, увеличивающих общую стоимость вентиляции;
- Долговечность — эксплуатационный ресурс труб варьируется в диапазоне 15-20 лет;
- Устойчивость к коррозии — сталь не покрывается ржавчиной даже при эксплуатации в условиях высокой влажности воздуха;
- Механическая прочность — конструкции устойчивы к нагрузкам на изгиб (за счет наличия ребер жесткости), точечному давлению и ударам.
Система вентиляции в помещении
Слой цинка на поверхность металла при производстве труб наносится горячим либо холодным методом. При реализации горячего способа заготовки окунаются в ванну с расплавленным цинком, нагретым до температуры в 500 градусов. Холодный метод предполагает окрашивание стали цинковым порошком с применением электростатического напыления — после нанесения изделие помещается в камеру полимеризации, где слой порошка плавится и образует цельное пленочное покрытие.
