Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;
• с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 — Перетекание воздуха в доме

Планировка вентиляции частного дома включает следующие этапы:

• 1. Расчёт минимальных норм воздухообмена;
• 2. Определение расположения мест притока и оттока воздуха;
• 3. Расчет сечения вентиляционных каналов;
• 4. Определение потребности в дополнительном технологическом оборудовании.

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

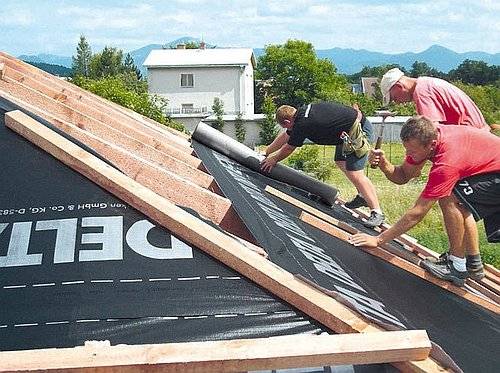

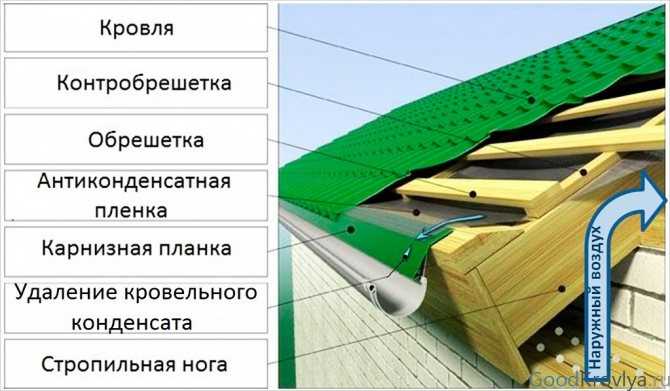

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков:

• на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см 2 /м. Этот как раз соответствует высоте зазора в 40-50 мм;
• пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
• вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
• сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
• если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
• значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

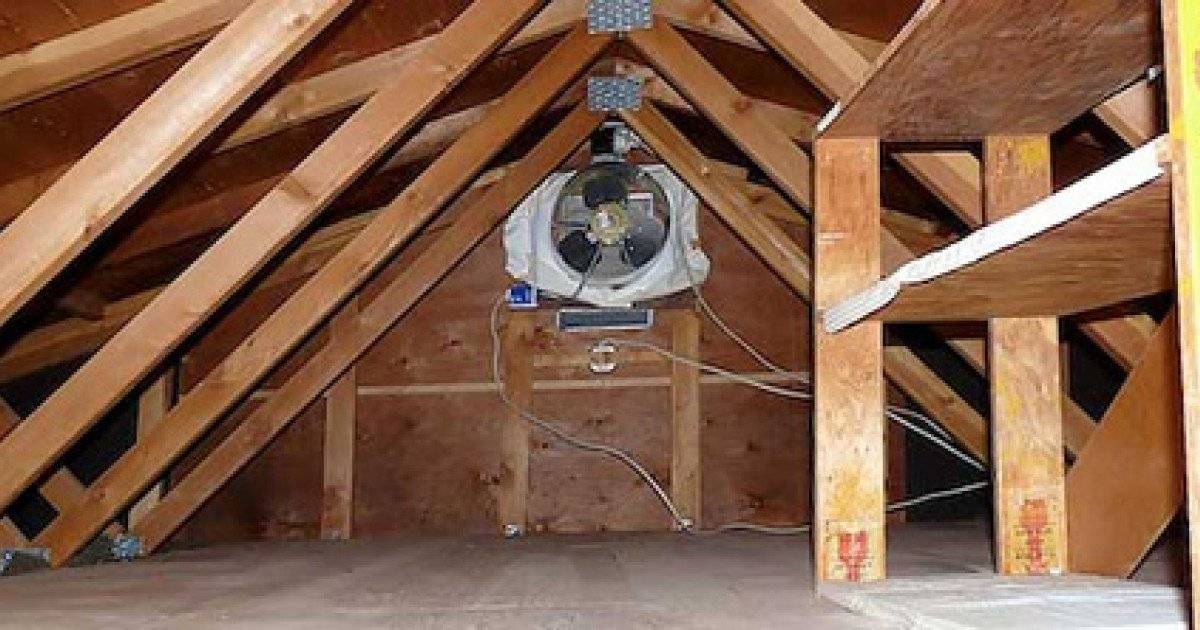

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий

Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Ответы на часто задаваемые вопросы по вентиляции чердака

Вентиляционная система чердака – полезный выбор каждого человека. Необходимо правильно организовать ее, чтобы получить сохранять тепло и защитить помещение от скопления конденсата. Профессионалы заранее занимаются проектированием, чтобы исключить сложности при выполнении работ. О чем стоит подумать перед началом работ?

Каким материалом лучше утеплить вентиляционные трубы на чердаке?

Традиционно для утепления применяется минеральная вата, но можно воспользоваться пенополистиролом для отказа от гидроизоляции.

Как сделать вентиляционные отверстия во фронтоне мансарды?

Вентиляционные отверстия во фронтоне мансарды обычно становятся слуховыми окнами.

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Три основных заблуждения и устранение последствий ↑

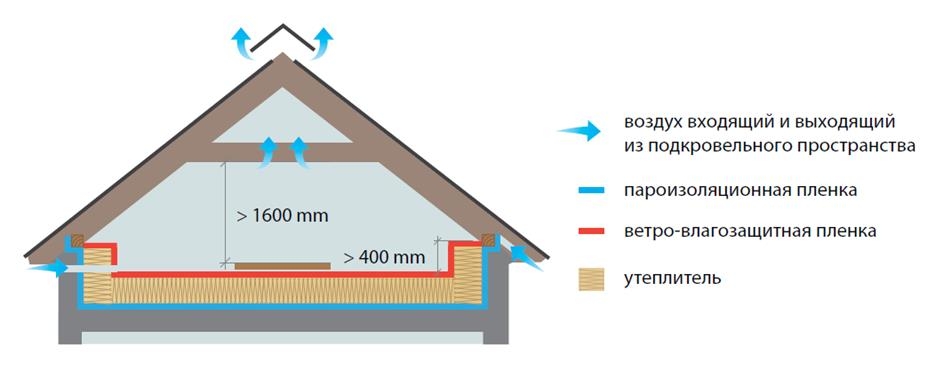

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

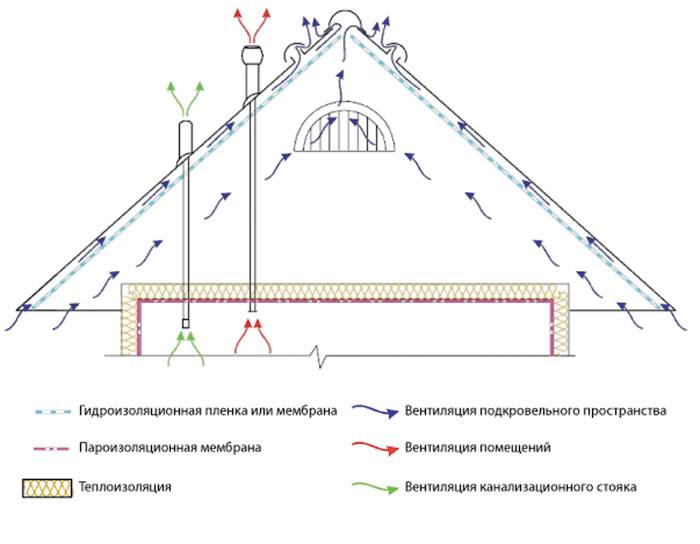

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

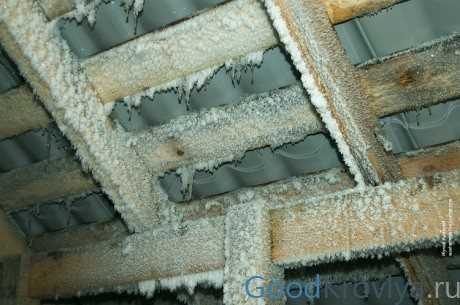

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Холодный чердак

Способ устройства вентиляции холодного чердака зависит от формы крыши. Для двускатных конструкций на противоположных фронтонах достаточно будет сделать слуховые окна или отдушины с вентиляционными решетками. Проветривание, в этом случае, осуществляется за счет горизонтальных потоков воздуха. Дополнительный воздухообмен происходит посредством карнизных продухов, образованных разряженной обрешеткой. Они помогают избавиться от застойных очагов, расположенных под слуховыми окнами.

Вентиляцию вальмовой крыши обеспечивают зазоры на карнизных свесах и отверстия, расположенные под коньком, или специальные кровельные элементы, установленные в верхней части крыши. При уклоне кровли более 45 градусов проветривание чердачного пространства происходит за счет разницы температур. Если угол наклона небольшой, то систему вентиляции усиливают инерционными турбинами или же электровентиляторами.

Распространенные мифы о вентиляции

Через вентиляцию в зимнее время уходит тепло. Это самое распространенное мнение. Если на обогрев дома уходит много времени, а остывание происходит очень быстро, то воздухообмен на эту проблему никак не влияет. Это связано с недочетами при установке утеплительных материалов. А вот если изоляция будет некачественная, то она способна выводить влажный воздух в чердачное помещение. В результате появляется конденсат, и начинают гнить деревянные перекрытия. Вентиляция вальмовой или шатровой крыши необходима только летом. На самом деле если в зимнее время будет нарушен воздухообмен, то из-за этого нарастают сосульки, появляется плесень и грибок

Неважно, какую площадь будет занимать вентиляционное отверстие. Это мнение ошибочное и располагать отверстия на глазок не рекомендуется

Такая вентиляция будет плохо циркулировать воздух. Стоит придерживаться определенной схемы: на каждые 500 м2 приходится 1 м2 вентиляции.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
