Приточная и вытяжная вентиляция газового котла при установке

Требования к вентиляции для газового котла

При устройстве любой системы отопления разрабатывается проект, в который входит и вентиляционная система. В зависимости от типа помещения, условий местности и мощности газового котла она может отличаться

При расчете вентиляционной системы важно правильно рассчитать необходимый диаметр воздушной трубы – она должна обеспечивать достаточный воздухообмен

Помещение, в котором размещается газовое оборудование, должно соответствовать всем требованиям СНиПа:

• объем помещения не может быть меньше 8 м³;
• высота потолков — не менее 2 м;
• неплотные двери шириной не менее 80 см.

Качественная вентиляция должна полностью удалять дым из помещения. Ведь даже небольшие порции угарного газа могут повредить здоровью жильцов или домашних питомцев.

Отсутствие достаточной вентиляции, помимо безопасности, плохо отражается и на производительности газового котла. Особенно это касается агрегатов, которые имеют атмосферную газовую горелку – приток кислорода для процесса горения осуществляется за счет окружающего воздуха. Из-за недостатка вентиляции топливо горит хуже, элементы горелочного устройства подвергаются повышенному засорению, КПД агрегата снижается, а расход газа увеличивается.

В газовых котлах большой мощности слабая вентиляция приводит к быстрому засорению камеры сгорания. Копоть и сажа забивают воздуховод и дымоходную трубу, в результате чего может появиться эффект обратной тяги, когда продукты сгорания поступают внутрь помещения.

Обратите внимание! Признаком того, что горелке не хватает кислорода, является желтый цвет пламени и выделяемая копоть. При этом объем поступаемого топлива не уменьшается, а количество выделяемой тепловой энергии снижается.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Основные типы вентиляции в частном доме и их особенности

Любая вентиляционная система включает в себя две составляющие:

• один или несколько каналов, по которым в помещение поступает свежий воздух – приточку;
• каналы по которым выводится наружу отработанный воздух, насыщенный водяным паром, запахами и вредными газами – вытяжку.

В зависимости от того, какая сила побуждает воздух двигаться в нужном направлении, различают две разновидности вентиляции.

Естественная

Функционирование системы основано на тяге, которая образуется в вытяжном канале за счет конвекции. Такая вентиляция является наиболее предпочтительной, поскольку для нее не нужно какое-либо оборудование и, соответственно, энергоснабжение.

Однако, у нее есть особенности, игнорировать которые нельзя:

• с помощью естественной вентиляции нельзя обеспечить значительную кратность воздухообмена;
• приточный и вытяжной каналы должны иметь большую площадь сечения;

Работа системы всецело зависит от разности температур внутри и снаружи помещения (летом естественная вентиляция работает очень плохо или не работает совсем), а также от силы ветра.

Принудительная

В данном случае двигателем воздушного потока служит вентилятор. Система получается более сложной и энергозависимой, но зато позволяет выиграть в следующем:

• объем поступающего воздуха легко контролировать и можно увеличить до сколь угодно большого значения;
• воздуховоды могут иметь любой диаметр и протяженность;
• система безупречно работает в «любую погоду, в любое время года».

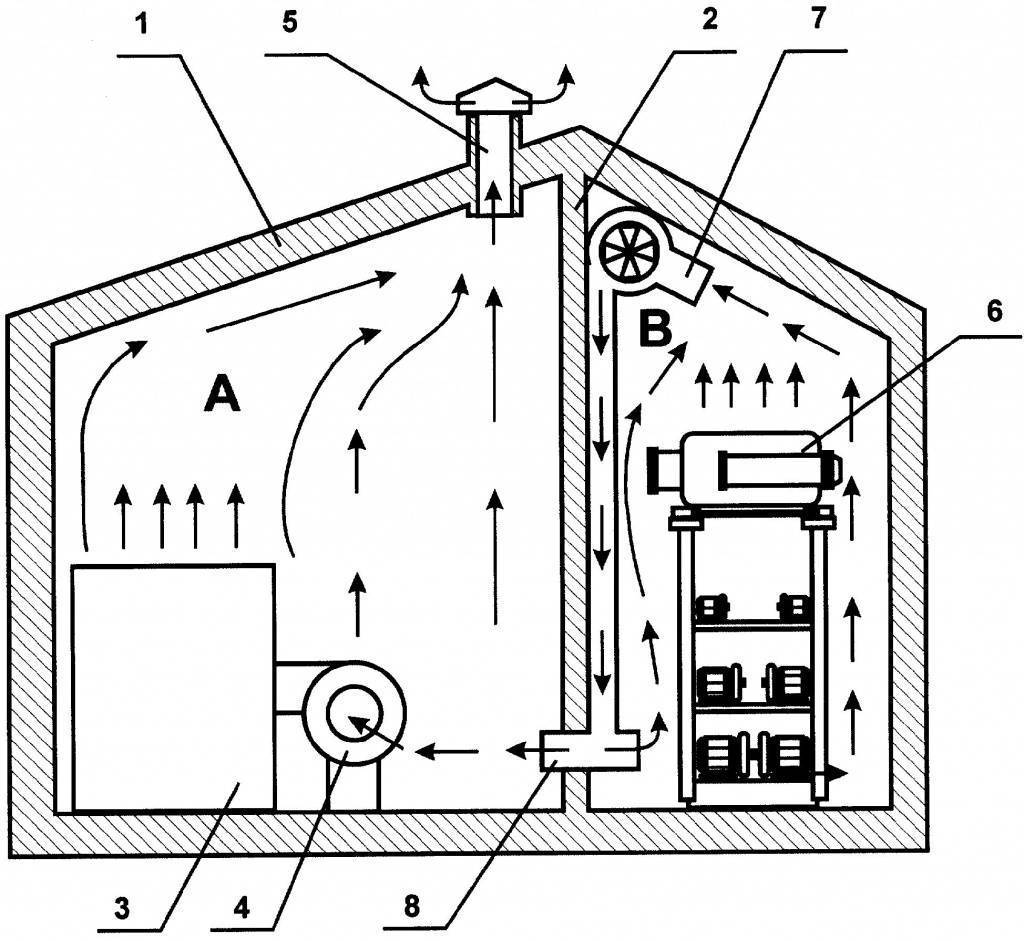

Схема принудительной вентиляции

В зависимости от того, где именно установлен вентилятор, различают несколько видов принудительной вентиляции:

1. Приточная: вентилятор располагают в приточном канале. Обычно к этому варианту прибегают в том случае, если воздух нужно прогонять через фильтр, который также установлен в приточке. За счет работы вентилятора в помещении образуется подпор, заставляющий воздух выходить через вытяжной канал и щели в окнах и дверях.
2. Вытяжная: если воздух снаружи достаточно чист, вентилятор можно установить в вытяжке. В этом случае воздушный поток будет засасываться не только через приточный канал, но и через щели в окнах и дверях. Если их много, что характерно для старых деревянных окон и дверей, то приточку можно вообще не делать.
3. Приточно-вытяжная.

Как нетрудно догадаться, в вентсистеме последнего типа вентиляторы имеются в обоих каналах — приточном и вытяжном. Как правило, такие системы применяются в производственных помещениях.

Какая система лучше

Даже если естественная вентиляция работает хорошо – всегда лучше сделать принудительную вытяжку. Бурение скважины на улице и установка там вентилятора обойдется в 5-10 тысяч рублей.

Принудительная воздушная система намного безопаснее, чем безвентиляторная система, среди прочих причин:

эффективность естественной вентиляции зависит от погоды: чем сильнее ветер – тем лучше вытяжка, и наоборот (при отсутствии ветра – воздухообмен может отсутствовать вообще); коэффициент воздухообмена не известен, не регулируется и не поддерживается; естественная вентиляция не обеспечит большого воздухообмена (важно в случае большой котельной, а при использовании мощного котла – для большого загородного дома). В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха

Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву

В случае аварийной ситуации (утечка газа) вентилятор будет лучше справляться с отводом воздуха. Если вентиляция является естественной, то в случае утечки газа газ не может быть полностью удален и может накапливаться в помещении, что может привести к отравлению или взрыву.

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

• длительный срок эксплуатации;
• высокая надежность котлов данного типа;
• возможность использования для обогрева помещений, характеризующихся значительной площадью;
• достаточно высокий КПД;
• возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
• простота эксплуатации, управления и технического обслуживания;
• доступность и невысокая цена используемого энергоносителя – газа;
• достаточно невысокая стоимость оборудования.

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

• Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
• Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
• Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
• Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

• естественная;
• принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

• длина – 3,0 м;
• ширина – 2,0 м;
• высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

https://youtube.com/watch?v=OJ3CjFqoVVk

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Виды вентиляции котельной: естественная и принудительная вентиляции

Самая простая вентиляция — естественная или приточная вентиляция в котельной.
Для этого Вам достаточно прямо напротив котла проделать отверстие в стене с выводом на улицу. Диаметр трубы должен быть минимум 15 см. Труба укомплектовывается задвижкой, чтобы можно было регулировать ток воздуха. В чём основной плюс такой системы? Она очень проста, работает независимо от источников энергии. Однако из-за своей простоты она не позволит регулировать приток воздуха в автоматическом режиме. Кроме того, такая естественная вентиляция зависит от внешних факторов, например погодных условий. Поэтому, если у Вас котельная со сложной системой нагрева воды для разных целей, то лучше конечно устроить принудительную вентиляцию. Вентиляция котельной в частном доме, конечно может потребовать принудительного типа, но всё же для любой котельной нужна естественная вентиляция, чтобы обеспечивать подачу и забор воздуха в любых условиях, даже если отключат электроэнергию. Однако нужно помнить, что отверстие естественного забора воздуха должно быть на достаточном расстоянии от котла. Нельзя направлять воздух прямо на котёл, чтобы сквозняк шёл потоком прямо на котёл. Это как минимум не безопасно. , конечно, могут решить эту проблему, но зачем лишний раз «напрягать» автоматику, если этого можно избежать?

Принудительная вентиляция.
Чаще всего искусственная вентиляция делается как дополнение к естественной или же в случаях, когда создать естественную невозможно по определённым причинам. Такую систему создают из огнеупорных материалов, чтобы даже в экстренной ситуации при повышенных температурах ничего не прогорело внутри воздуховодов. Установка такого типа вентиляции требует профессиональных знаний, однако мы постараемся ниже разобрать основные моменты.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

Требования:

• Минимальная площадь – от 15 м².
• Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
• Два вида воздухообмена – естественная и принудительная.
• Площадь окон – 300 см² на 1 м³ объема.
• Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
• В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

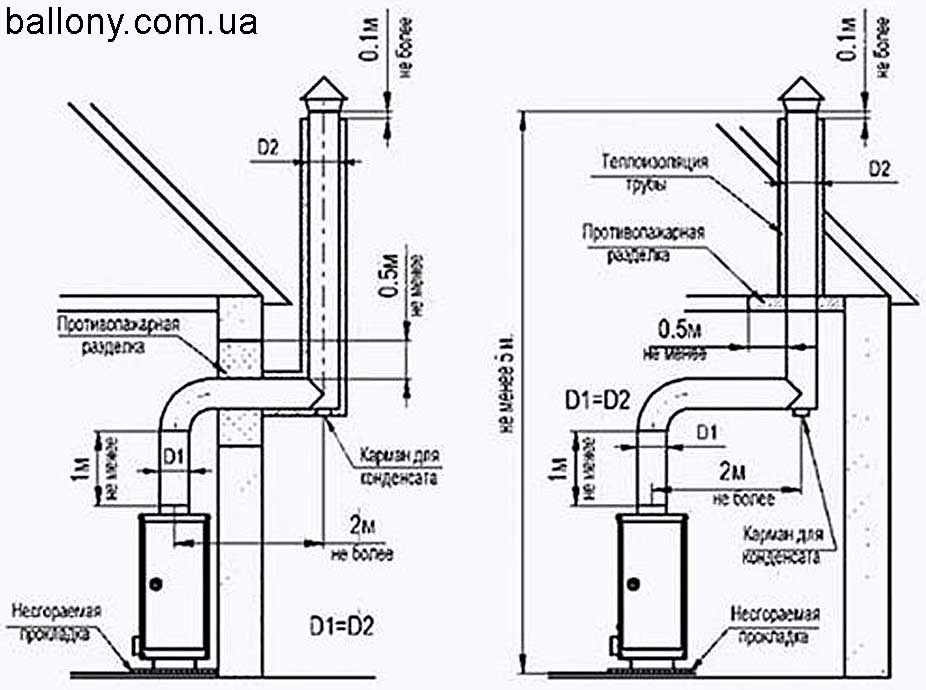

Дымоход для вентиляции газовой котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

В каких помещениях разрешается установка

Место установки газового котла в доме нельзя выбирать самостоятельно. Оно утверждается в ходе согласования проекта на систему отопления вместе с типом котла, схемой прокладки коммуникаций и расположением точки ввода газовой трубы в помещение. Разрешение на подключения котла можно получить не для всех типов помещений. Рассмотрим основные варианты более подробно.

Санузел

Самое спорное место для газового котла – это ванная комната. Многие владельцы квартир и домов хотят разместить теплоагрегат именно там в силу недостатка площади в других помещениях. Однако газовщики практически всегда отвечают на подобные запросы отказом. Попробуем разобраться, почему:

• В СНИП 2-04-87 содержится явный запрет на установку котла в ванной. Однако этот раздел в 2002 году признан устаревшим и заменен на СНИП 42-01-2002, в котором такой нормы уже нет. Однако газовщики используют эту неопределенность и ссылаются на более ранние требования;
• Одно из требований к помещению котельной является наличие окна, выходящего на улицу. В большинстве ванных комнат его нет, поэтому они не проходят именно по этому параметру. Однако теоретически и этот недостаток можно обойти;
• То же самое касается и ширины двери – она должна быть не менее 80 см;
• Еще одним ограничением, которое может помешать согласованию установки в ванной комнате, является наличие повышенной влажности и сырости. Действительно, электроника, которой буквально напичкан современный газовый котел, теоретически может выйти из строя. Но, с другой стороны, корпус любого котла абсолютно герметичен, а управляющие платы часто специально обрабатываются специальными защитными пленками с целью предохранить их от влаги. Так что это тоже не стопроцентный повод отказать в установке, тем более что явных ограничений по влажности нет ни в одном из регулирующих документов.

Для обеспечения работы большинства газовых котлов требуется электричество

Тем не менее, практика показывает, что разрешение на установку котлов в ванной получить не удается практически никому. Единственный возможный вариант – если вы меняете старую газовую колонку и проводите это, как реконструкцию отопления в доме.

Жилые помещения

Здесь все гораздо проще. СНИП 2.04.08-87 однозначно разрешает установку котлов и водонагревателей только в кухнях и нежилых помещениях, отвечающих определенным требованиям. Эти требования мы приведем немного позже, а пока просто отметим, что поставить газовый котел, например, в спальне или гостиной не удастся – газовщики такой проект никогда не утвердят.

Другие помещения

В подавляющем большинстве случаев для устройства системы отопления в доме или в квартире требуется установка газового котла мощностью до 60 кВт. Такой котел можно ставить на кухне или в любом другом месте – требование к помещению только одно – оно должно быть нежилым и непроходным.

После установки обязательно производятся замеры по герметичности соединений

Для котлов большей мощности выдвигаются более серьезные ограничения:

• До 150 кВт – отдельное помещение на этаже, в том числе, на цокольном;
• До 300 кВт – отдельное помещение на первом, цокольном или подвальном этаже, а также в пристройке к дому.

В следующей таблице приведены конструктивные требования для установки котлов различной мощности.

Мощность	Высота потолков, не менее, м	Объем помещения,не менее, м3	Объем вытяжки	Площадь остекления
до 60 кВт	2,5	15+0,2/1 кВт	Трехкратный воздухообмен в час	Окно с форточкой
до 150 кВт	2,5	Исходя из условий удобства обслуживания оборудования, но не менее 15 м3	0,03 м2 на 1 м3
до 300 кВт	2,5	Исходя из условий удобства обслуживания оборудования	0,03 м2 на 1 м3

В частном доме отлично подойдет металлический лист, проложенный по слою асбеста.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.
