Вентиляция в аккумуляторных помещениях. Виды и особенности
Система вентиляции аккумуляторной имеет три основных типа:
- Приточная. Если используется эта разновидность, то нужно тщательно продумать расположение мест, через которые будет удаляться загрязнённый воздух – сама вентиляция аккумуляторной предполагает только поступление свежего воздуха с улицы.
- Вытяжная. В данном случае всё наоборот: происходит только вывод застоявшегося воздуха. Система работает за счёт притока воздуха в область с пониженным давлением.
- Приточно-вытяжная. Наиболее эффективная разновидность вентиляции, обеспечивающая как приток, так и удаление воздуха. Именно этот тип рекомендуется для использования в аккумуляторных помещениях.
Кроме того, вентиляцию можно разделить на естественную и механическую. Эти два вида можно сочетать.
Также стоит упомянуть местную вентиляцию – локализованные устройства, которые располагаются над аккумуляторами и имеют небольшой радиус действия. Устройства, обеспечивающие общий обмен воздуха, иногда недостаточно хорошо работают с местами скопления водорода, иногда газы и частицы кислоты скапливаются под потолком, поэтому установка местных вытяжек может обеспечить лучшую проветриваемость помещений, большую безопасность. Работы этих приборов недостаточно, допускается комбинирование. Устройства с небольшим радиусом действия устанавливаются прямо над техническим оборудованием, которое выделяет больше всего вредоносных веществ.
Безопасность превыше всего
Основные требования к помещению зарядной аккумуляторов регламентируются НПБ 105-03. В частности, само здание делится на отдельные категории. Классификация помещений с аккумуляторной зарядной станцией базируется на регламентируемых требованиях безопасности.
Соответственно, все регламентируемые мероприятия ориентированы на безопасность людей и сохранность имущества. Цель противопожарной регламентации — локализация распространения возгорания, возникшего от переизбытка водорода в воздухе.
В идеале система профессиональных мероприятий в этом направлении должна способствовать предотвращению самой возможности возгорания (несмотря на то, что потенциально такая вероятность сохраняется везде, где проводятся обслуживающие работы с аккумуляторами).
Кроме того, регламентация позволяет избежать недобросовестности при оценке категории помещения, поскольку недооценка или переоценка опасности напрямую определяет материальные затраты владельцев помещения.
Виды аккумуляторных вентиляций
Во всех технических аккумуляторных в обязательном порядке устанавливаются резервные очистители и фильтры. Ремонт или поломка автономных систем не повод для остановки работы цеха или предприятия.
Различают всего несколько видов вентиляторов и труб, которые можно установить в промышленных зданиях без лишних затрат сил и времени. Естественная вентиляционная система устроена по принципу отхода воздуха природным способом. Попадает воздух через приточные каналы, а новый приток вытесняет загрязнения в шахты.
Самый дешевый вид вентиляций – естественный не подходит для больших зданий, в которых нужны сразу два, три аккумулятора. Механическая система использует воздуховоды разных габаритов и производительности. С помощью механического движения такие системы вытягивают опасные примеси от устройств со всей комнаты. Экономный способ очистки воздуха в аккумуляторной не самый надежный, но эффективный для небольших производств.
Комбинированная система – самая дорогая и продуктивная. С помощью вентиляторов, которые затягивают загрязнители и естественной вентиляционной шахты, через которую чистый воздух поступает, система обеспечивает стабильный воздухообмен в технической аккумуляторной. Выбор вентилятора зависит от мощности устройств, установленных в аккумуляторной. Вне зависимости от выбранного очистителя, устройство должно соответствовать всем нормам и стандартам.

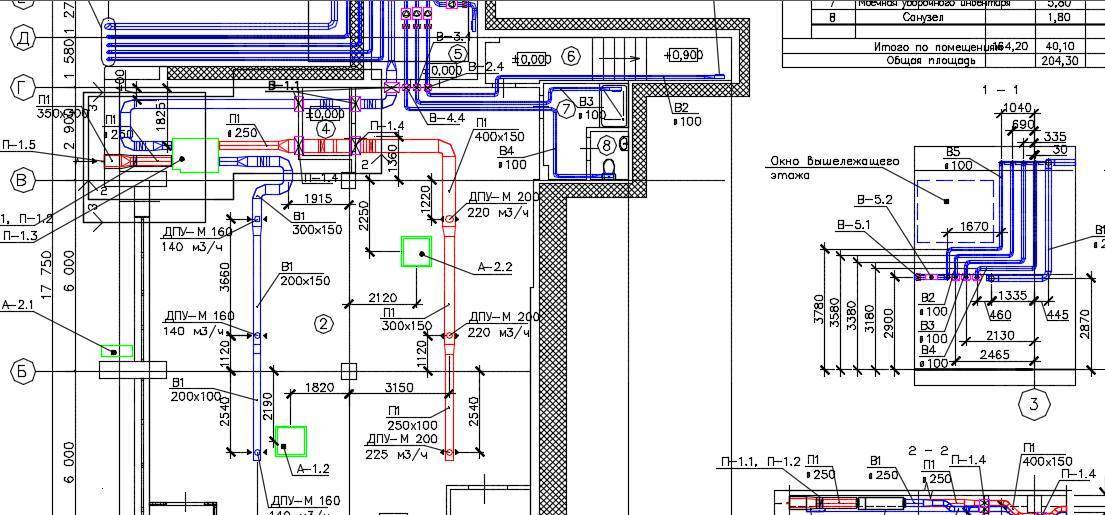

Проектирование и расчет вентиляции аккумуляторного помещения
При проектировании вентиляции важно учесть то, каким образом вредные выделения будут перемещаться по помещению: водород поднимется к потолку, а электролиты распределятся по всей комнате. Верхняя вытяжка должна принимать 2/3 воздуха, нижняя – 1/3
Есть три основные схемы, по которым осуществляется проектирование:
- Продольная
- Поперечная
- С выводом воздуха сверху и подачей снизу
В первом случае воздушные массы перемещаются горизонтально вдоль всего помещения, равномерно распределяясь и обеспечивая нормальный воздухообмен. Этот способ можно назвать наиболее простым и незамысловатым.
Поперечное устройство системы вентиляции менее эффективно, с ним может возникнуть проблемы: скопление водорода за балками или недостаточно активный обмен воздуха в труднодоступных местах – это следствия того, что отверстие, через которое происходит подача свежего воздуха, находится недалеко от вытяжки, через которую удаляется загрязнённый воздух.
Третий вид контролирует направление потоков воздуха, позволяя удалять весь лёгкий водород, скапливающийся у потолка, через верхнюю вытяжку. Это устройство отлично подходит для небольших помещений, нижнее отверстие, через которое подаётся свежий воздух, делается на уровне сорока сантиметров выше пола.
Наиболее удобным вариантом является расположение техники вытяжек так, чтобы основной поток свежего воздуха с улицы циркулировал на высоте полутора метров от пола. Проходы, через которые осуществляется удаление и подача воздуха, располагаются на противоположных стенах, в отдалении друг от друга. Благодаря этому, воздушный поток охватывает наибольшую площадь, и система работает наиболее эффективно.
Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашей аккумуляторной
Перейти
Вентиляция в аккумуляторных помещениях должна обеспечивать также разделительный тамбур и камеры приточной и вытяжной систем
При устройстве системы важно учесть, какой должен быть воздухообмен и провести необходимый расчет вентиляции аккумуляторного помещения.Содержание водорода в помещении не должно быть больше 0,8%. Исходя из этих данных, можно определить необходимое количество воздуха, которое должно быть обеспечено проветриванием:
V=125* Vвыд, где V – расход воздуха Vвыд – объём выделяемого водорода |
Аккумуляторные батареи также выделяют кислоту, которая может нанести вред здоровью работников, если его концентрация будет высока
При этом важно учесть, что вентиляция кислотной аккумуляторной потребует большей мощности системы вентиляции, чем обычное помещение с аккумуляторными установками.
Свинцово-кислотные аккумуляторы
При монтаже важно учесть то, что аккумуляторы и вытяжная вентиляция аккумуляторной должны иметь последовательное подключение: это означает, что, если отключается проветривание, отключаются и аккумуляторы. Водород и кислота перестают выделяться и все процессы выделения и воздухообмена останавливаются до включения вентиляции
Это нужно для того, чтобы обеспечить безопасность в случае неожиданного отключения техники или сбоя.
Система управления вентиляцией в аккумуляторной также должна предусматривать защиту вентиляции от взрывов – для этого техника должна располагаться в отдельном помещении и быть выполнена из соответствующих материалов. Вывод воздуха из аккумуляторной полностью автономный: его нельзя соединять с общими производственными воздуховодами. Также вся вентиляционная техника должна быть включена за полчаса до начала работы аккумуляторов.
Основные требования к организации воздухооборота в автомастерских
- Все воздуховоды должны быть изготовлены из ПВХ. Этот материал не боится коррозии, невосприимчив к химически агрессивным жидкостям и не повреждается влагой. Это одно из основных требований.
- Все стыки и соединения воздуховодов и оборудования должны быть хорошо герметизированы, для недопущения распыления загрязненного воздушного потока по большой площади цехов.
- Все оборудование и части воздухоотводов, которые соприкасаются в процессе работы с химикатами и агрессивными жидкостями, должны быть обработаны полимерными составами.
- Монтаж вытяжной вентиляции, а также всего оборудования должен производиться в специальных защитных коробах, во избежание получения травм персоналом автосервиса.
Методика расчета вентиляции аккумуляторного помещения.
1. Аккумуляторное помещение оборудуется вентиляцией во избежании образования взрывоопасных смесей ( водорода и кислорода ), образующихся во время заряда. Напомним, что по закону Фарадея при электролизе воды 1Ач производит 0,42 литра водорода и 0,21 литра кислорода на элемент батареи.
2. Исходя из того, что предел взрывоопасной концентрации водорода в воздухе составляет 4%, в целях безопасности содержание водорода в аккумуляторном помещении не должно превышать 0,8%. Такой пятикратный запас обеспечивает взрывобезопасность даже при неисправном ЭПУ (электропитающем устройстве), когда аккумуляторная батарея заряжается током, намного превышающем 0,1 С10 .
Величина объема обновляемого воздуха V (м3/час) для негерметичных батарей серии ОР (ОРС), OPSE (OPSEC) расчитывается по формуле:
V = 0,055 N I ,
где:- N – число элементов в батарее,
I – максимальная величина тока заряда батареи ( I = 0,1 С10 ).
Ничто не должно препятствовать свободному перемещению воздуха в помещении, а система вентиляции должна обеспечивать расчитанный по п.3 воздухообмен или превышать его.
ПРИЛОЖЕНИЕ 5
Методика расчета батареи.
Режим постоянного подзаряда:
Выбор батареи обусловлен:
-максимально и минимально допустимыми значениями напряжений;
-необходимой мощностью;
-временем автономной работы.
В зависимости от этих трех параметров расчет производится следующим образом:
Пример:
-максимальное значение напряжения 484В, минимальное значение 380В;
-температура окружающего воздуха +20 °С;
-напряжение постоянного подзаряда 2,23В/э.
Это позволяет предварительно рассчитать:
-максимальное количество элементов: 484В / 2,23В = 217 элементов;
-минимальное напряжение на элемент: 380В / 217 = 1,75В.
1 – ый случай :разряд постоянного режима:
-потребляемая мощность: 60 кВт;
-время автономной работы: 10 мин.;
-максимальная сила тока, отдаваемая батареей,: 60кВт / 380В = 158А.
По таблице 1.2 для времени разряда 10 мин. при токе в 158 А и конечном напряжении 1,75В – тип батареи ОР 5 (ОРС 5) или ОРSE 150 ( OPSEC 150).
2 – ой случай:разряд с пиковым значением тока в начале режима разряда:
потребляемая мощность: 154 кВт в течении 10 мин;
25 кВт в течении 4 часов
Р
154 кВт
25кВт
10мин. 4 ч Т
Р
137 кВт
23кВт
2ч 10мин Т
Ток разряда:
-пиковое значение: 154 кВт / 380 В = 405 А
-последующий режим: 25 кВт / 380 В = 66 А
-потребляемая емкость в пиковом режиме:
(405 А х 10 мин.) / 60 мин = 67,5 Ач
-потребляемая емкость в течении 4 часов:
66 А х 4 ч. = 264 Ач
-суммарная потребляемая емкость:
67,5 Ач + 264 Ач = 331,5 Ач
-время, эквивалентное разрядному току 66 А для емкости 331,5 Ач:
331,5 / 66 А = 5 ч.
По таблице 1.2 для времени разряда 5 ч и конечного напряжения 1,80В тип батареи – ОР 17 (ОРС 17) или ОРSE 500 ( OPSEC 500).
3 – ий случай: Разряд с пиковым значением тока в конце режима разряда (в этом случае тип батареи определяется всегда данными пикового значения ).
Мощность в 23 кВт в течение 2 часов, далее бросок тока мощностью 137 кВт в течение 10 минут.
Ток разряда:
-пиковое значение 137 кВт / 380 В = 361 А
-предшествующий режим: 23 кВт / 380 В = 60,5 А
-потребляемая емкость в пиковом режиме:
( 361 А х 10 мин. ) / 60 мин. = 60 Ач
-потребляемая емкость в течении 2 часов:
60,5 А х 2 ч = 121 Ач
-суммарная потребляемая емкость:
121 Ач + 60 Ач = 181 Ач
-время эквивалентное разряду током 361 А для емкости 181 Ач:
( 181 Ач / 361 А ) х 60 мин. = 30 мин.
По таблице 1.2 для времени разряда 30 мин. при токе в 361 А и конечном напряжении 1,75В тип батареи – ОР 18 (ОРС 18) или ОРSE 600 ( OPSEC 600).
7
Категория помещений
Таким образом, категория помещения для зарядки аккумуляторных батарей определяется исходя из расчета избыточного давления взрыва. Это даст возможность проверить, относится ли указанная комната к категории B или A. Например, когда используются аккумуляторные батареи, работающие на жидком электролите, имеют место трудности проведения строительных работ с учетом всех нормативов пожаровзрывобезопасности.
Это неизбежно влечет расход дополнительных материальных средств на особую проектировку и, главное, претворение на практике всех планировочных решений.
При этом принципиальное значение имеет грамотность и объективность определения категории помещения. Категория определяется типом аккумуляторных батарей, а также их количеством. Кроме того, при определении категории помещения учитывается вариант зарядного устройства.
Категория помещений представлена в таблице:
| Категория | Удельная пожарная нагрузка q | Способ размещения |
|---|---|---|
| В1 | Более 2200 | Не нормируется |
| B2 | 1401-2200 | См. п. 25 НПБ 105-03 |
| В3 | 181-1400 | См. п. 25 НПБ 105-03 |
| B4 | 1-180 | На любом участке пола помещенияПлощадью 10 м2.Способ размещения участков пожарной нагрузки определяется согласно п. 25 НПБ 105-03 |
Определение категории помещений для зарядки техники должны проводить профессиональные организации. В частности, данный вид деятельности является спецификацией ФГУВНИИПОМЧС РФ.
6 Механические фильтры
6.1 Воздух, удаляемый местными отсосами и вентилируемыми потолками, должен очищаться от частиц жира до попадания в вытяжные воздуховоды.
6.2 Конструкция механических фильтров должна удовлетворять условиям, изложенным в 6.2.1 – 6.2.5.
6.2.1 Фильтры должны быть установлены под углом к горизонту от 45° до 90°, для того чтобы кухонные выделения, накапливаемые в фильтрах, свободно поступали в желоб для сбора жира.
Примечание – В вентилируемых потолках допускается установка фильтров под углом к горизонту менее 45°, если конструкция фильтра обеспечивает эффективное отведение жира в коллекторы, смонтированные под фильтрами.
6.2.2 Конструкция жирового фильтра должна предотвращать распространение огня от кухонного оборудования к вытяжному воздуховоду.
6.2.3. Фильтр должен быть легкосъемным для периодической очистки или замены.
Примечание – В вентилируемых потолках допускается использовать несъемные фильтры, если их конструкция обеспечивает постоянный отток собранного жира и накопленные в фильтре выделения не изменяют сопротивление фильтра по воздуху более чем на 20 Па при расчетном расходе воздуха.
6.2.4 Габаритные размеры съемных фильтров не должны превышать 500×500 мм, с тем чтобы их можно было мыть в посудомоечных машинах.
6.2.5 Не допускается установка самодельных жировых фильтров. Производители жировых фильтров должны поставлять фильтры с паспортом, содержащим:
– наименование и адрес производителя;
– полученные разрешительные документы (сертификаты) надзорных органов, действующих на территории Российской Федерации;
– габаритные размеры и массу фильтра;
– название материала, из которого изготовлен фильтр;
– диапазон расхода воздуха (минимальный, максимальный), м3/с;
– аэродинамическое сопротивление фильтра при минимальном и максимальном расходе воздуха, Па;
– эффективность фильтра по задержанию частиц при минимальном и максимальном расходе воздуха. Представляется в форме графика или таблицы – эффективность фильтра в зависимости от размера частиц при заданных расходе воздуха и сопротивлении воздуха;
– эффективность жирового фильтра в диапазоне частиц размером от 5 до 7 мк должна быть не менее 40 % при расчетном расходе воздуха.
Потребительские параметры вентиляционных систем
Загрязненный воздух выводится из вентиляционной системы через специальный канал, который поднимается над крышей. Экологические нормы предполагают определенную высоту и диаметр трубы. Благодаря точным расчетам вредные вещества не оседают на землю. Никакой опасности для людей или окружающей среды выводные трубы промышленных зданий нести не должны.
В аккумуляторном помещении строго регламентируется температурный режим
Воздуховоды работают при температуре свыше 25 градусов с трудом. Низкие температуры также неприемлемые в тех случаях, когда на отведенном для технических нужд месте работает сразу несколько элементов питания. Для цеха температура в аккумуляторной всегда поддерживается на отметке в 25 градусов Цельсия.
Первостепенной задачей вентиляторов является очистка вредных веществ с воздуха и безопасный выброс примесей в окружающую среду. Выводить загрязняющие вещества в произвольном порядке ни в коем случае нельзя. Работа аккумуляторных установок всегда сопряжена с выделением водорода, щелочей или кислот.
Избежать таких отходов не удастся, а вот правильно выводить опасные вещества удастся только с помощью правильных вентиляторов. Требования в вентиляционной системе:
- метеорологические показатели (показатели температуры и влажности);
- соответствующие нормы шума;
- простота в эксплуатации и в экстренном отключении системы;
- соответствие строительным нормативам;
- предусмотренный двукратный обмен воздуха (правильный воздухообмен);
- соответствие пожарным нормативам.
Влажность и температурный режим в аккумуляторной следует соблюдать в обязательном порядке. Если влажность составляет меньше 60%, тогда вывод загрязняющих веществ пройдет сложнее и займет намного больше времени. Государственная норма по шуму для аккумуляторных составляет 110 дБА.
Важным условием длительной работы системы – простота конструкции, которую можно в любой момент осмотреть и обследовать для нахождения возможных поломок. Сложные конструкции, с которыми в экстренных условиях приходится работать обычным сотрудникам, трудно диагностировать и заменять комплектующие части.
Приточно-вытяжной механизм – это основа, от которой отталкиваются строители. Главный принцип вентилятора поможет сделать естественную вытяжку загрязненного воздуха через трубы. Двукратный воздухообмен поможет избавиться от вредных примесей за считаные минуты. В повышенной кислотной среде показатель очистки воздуха увеличивается в 6 раз.
Благодаря обратным клапанам, которые нужно устанавливать в соответствии с существующими нормативными актами, все установки, дающие питание в цехи или промышленные помещения, защищены от пожара или возгорания.
Обратные клапаны оснащены механизмом автоматического закрытия, что не позволяет загрязненному воздуху заполнять комнату. Выключатель вентилятора установлен в соседнем огражденном отсеке
Такие меры осторожности дают возможность избежать поломок, которые не получится контролировать дистанционно
Особенности вентиляции аккумуляторных помещений
Специфика работы аккумуляторных станций состоит в том, что в процессе работы в окружающий воздух выделяется тепло и некоторое количество вредных и токсичных компонентов. При достижении определенной концентрации этих химических элементов и веществ возможно отравление рабочих их парами, возникновение болезней органов дыхания и создание взрывоопасной ситуации.
Вентиляция аккумуляторных помещений предусматривает несколько разновидностей и конструктивных схем, включающих использование основных и дополнительных источников воздухообмена в здании, согласно нормам, предусмотренным снип. Правильное устройство системы обмена воздуха в аккумуляторной станции исключит образование избыточного скопления вредных веществ (свинцовой пыли, едкого калия, мышьякового водорода, едкого натрия) и сделает труд рабочих безопасным с точки зрения вреда для их здоровья и жизни.
Особенности определения длины вентиляционных труб
Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.
Расчет по таблице
Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.
Подбор высоты трубы вентиляции по таблице
При этом нужно учитывать:
- Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
- При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
- Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.
Расположение вентиляционных труб относительно конька крыши
При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.
Требования к системам вентиляции аккумуляторных помещений
Для реализации норм снип и обеспечения безопасности рабочих, вентиляция аккумуляторной должна предусматривать реализацию ряда приведенных ниже условий:
- Уровень шума не должен превышать 110 дБ.
- Система вентиляции должна обеспечивать концентрацию водорода и паров серной кислоты в пределах установленных норм, для реализации чего в большинстве случаев достаточно обеспечения двукратного воздухообмена в час. Однако, конструкция и вспомогательные элементы системы, такие как шкафы и отсосы, должны иметь возможность увеличения кратности воздухообмена до 6 раз в час при временном увеличении концентрации токсичных веществ. Двукратный воздухообмен означает наличие пропускной возможности устройств для обеспечения циркуляции воздуха на уровне двух объемов помещения в час.
- Вентиляция аккумуляторных комнат должна иметь пожаробезопасное устройство, для реализации этого требования, на воздуховодах производится монтаж обратных клапанов с автоматическим перекрытием и вынос системы управления вентиляторами за пределы комнаты.
- Запрещается устройство аккумуляторных комнат по принципу совмещения с соседними помещениями. Проектируемое здание должно иметь автономную систему обеспечения воздухообмена, с выводом отработавшего воздуха на высоте 1,5 м над уровнем крыши сооружения.
- При проектировании вентиляции необходимо предусматривать монтаж альтернативной системы воздухообмена с автоматической системой управления при отключении основного источника на случай аварии или проведения ремонтных работ.
- Проектируемая схема должна обеспечивать возможность проведения ремонта.
- Схема устройства должна выполняться в рамках сочетания естественной и принудительной вентиляции по принципу приточно-вытяжной конструкции. Воздухообмен и устранение загрязненных воздушных масс должно на 2/3 обеспечиваться циркуляцией в нижней части комнаты, еще 1/3 воздуха вводится сверху. Это означает, что вентиляционные каналы, расположенные в верхней части сооружения должны обеспечивать пропускание 70% воздуха, при этом нижние каналы вентиляционной системы принимают 30% воздушных масс и обеспечивают отсутствие застойных зон.
- Система вентиляции должна приводиться в действие за 60 мин до проведения зарядки батарей и выключаться через 90 мин после ее завершения. При этом, для различных типов аккумуляторов должны использоваться индивидуальные помещения с собственной системой воздухообмена.
- Приток воздуха должен обеспечиваться естественными, искусственными или комбинированными приточными устройствами, которые должны располагаться на высоте 150 см от уровня пола. При этом каналы, обеспечивающие отвод воздуха монтируются на противоположной стороне в верхней и нижней части помещения для обеспечения интенсивной циркуляции. Специалисты рекомендуют располагать выпускное отверстие в нижней части здания на уровне 0,3м от пола и в верхней части на расстоянии 0,1 м от потолка.
- При использовании конструкций, обеспечивающих локальное нагнетание или устранение воздуха, имеющих небольшой радиус охвата, необходимо располагать их над каждой батареей, при этом включив в общую сеть воздухообмена.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Расчет изменения pH раствора при разбавлении водой
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Строительная часть
4.4.26. Стационарные аккумуляторные батареи должны устанавливаться в специально предназначенных для них помещениях. Допускается установка в одном помещении нескольких кислотных батарей.
4.4.27. Помещения аккумуляторных батарей относятся к производствам категории Е и должны размещаться в зданиях не ниже II степени огнестойкости по противопожарным требованиям СНиП 21-01-97 Госстроя России.
Двери и оконные рамы могут быть деревянными.
4.4.28. Аккумуляторные батареи рекомендуется устанавливать в помещениях с естественным освещением; для окон необходимо применять матовое или покрытое белой клеевой краской стекло.
Помещения аккумуляторных батарей допускается выполнять без естественного освещения; допускается также размещение их в сухих подвальных помещениях. В этих случаях не требуется применение легкосбрасываемых панелей.
4.4.29. Переносные аккумуляторы закрытого типа (например, стартерные), применяемые для питания стационарных электроустановок, а также открытые аккумуляторные батареи до 60 В общей емкостью не более 72 А·ч могут устанавливаться как в отдельном помещении с вентиляцией, имеющей естественное побуждение, так и в общем производственном невзрыво- и непожароопасном помещении, в вентилируемых металлических шкафах с удалением воздуха вне помещения. Переносные аккумуляторы закрытого типа, работающие в режиме разряда или постоянного подзаряда, заряд которых производится вне места их установки, могут быть установлены и в металлических шкафах с жалюзи без удаления воздуха вне помещения.
При соблюдении указанных условий класс помещений в отношении взрыво- и пожароопасности не изменяется.
4.4.30. Герметичные стационарные аккумуляторы, заряд которых производится при напряжении не выше 2,3 В на элемент, могут устанавливаться в общем производственном невзрыво- и непожароопасном помещении при условии установки над ними вентиляционного зонта. При этом класс помещений в отношении взрыво- и пожароопасности не изменяется.
4.4.31. Помещение аккумуляторной батареи должно быть:
- расположено возможно ближе к зарядным устройствам и распределительному щиту постоянного тока;
- изолировано от попаданий в него пыли, испарений и газа, а также от проникновения воды через перекрытие;
- легко доступно для обслуживающего персонала.
Кроме того, помещение аккумуляторной батареи не следует размещать вблизи источников вибрации и тряски.
4.4.32. Вход в помещение аккумуляторной батареи должен осуществляться через тамбур. Устройство входа из бытовых помещений не допускается.
Тамбур должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; площадь тамбура должна быть не менее 1,5 м2. Двери тамбура должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.
На дверях должны быть надписи: «Аккумуляторная», «Огнеопасно», «С огнем не входить», «Курение запрещается».
4.4.33. При помещениях аккумуляторных батарей должна быть отдельная комната для хранения кислоты, сепараторов, принадлежностей и для приготовления электролита площадью не менее 4 м2.
4.4.34. Потолки помещений аккумуляторных батарей должны быть, как правило, горизонтальными и гладкими. Допускаются потолки с выступающими конструкциями или наклонные при условии выполнения требований 4.4.43.
4.4.35. Полы помещений аккумуляторных батарей должны быть строго горизонтальными, на бетонном основании с кислотостойким покрытием (керамические кислотостойкие плитки с заполнением швов кислотостойким материалом или асфальт).
При установке стеллажей на асфальтовом покрытии должны быть применены опорные площадки из прочного кислотостойкого материала. Установка стеллажей непосредственно на асфальтовое покрытие не допускается.
Внутри помещений аккумуляторной батареи и кислотной, а также у дверей этих помещений должен быть устроен плинтус из кислотостойкого материала.
4.4.36. Стены, потолки, двери и оконные рамы, вентиляционные короба (с наружной и внутренней сторон), металлические конструкции и другие части помещений аккумуляторных батарей должны окрашиваться кислотостойкой краской.
4.4.37. При размещении аккумуляторов в вытяжных шкафах внутренняя поверхность шкафов должна быть окрашена кислотостойкой краской.
4.4.38. В помещениях аккумуляторных батарей с номинальным напряжением более 250 В в проходах для обслуживания должны устанавливаться деревянные решетки, изолирующие персонал от пола.
Значение стационарной вентиляции и проветривания
Во время работ по составлению проектных чертежей учитываются правила пожаровзрывобезопасности для комнат, предназначенных проектом для того, чтобы в них хранились и обслуживались гелевые герметизированные аккумуляторные батареи. Требование пожарной безопасности данных комнат оговорены регламентом ПУЭ (п. 4.4,30).
Суть нормативных требований сводится к тому, чтобы стационарные аккумуляторы, заряд которых осуществляется в условиях 2,3 В, были установлены в тех комнатах, где имеет место вентиляционная система. Что касается тяговых аккумуляторов, то регламент ПУЭ не выносит их в отдельный пункт.
Таким образом, для производителей тяговых аккумуляторов является обязательным проведение испытаний для получения заключения на предмет требований пожарной безопасности своей продукции. Выделение водорода в тяговых аккумуляторах несколько ниже, чем у аналогов с жидким электролитом.
Поэтому их можно устанавливать даже в помещениях для хранения аккумуляторов без системы вентиляции. Однако обязательным условием является график проветривания комнаты, где установлены тяговые аккумуляторы. Это обеспечит отток избытков водорода из комнаты после проведения обслуживающих мероприятий.
Таким образом, помещения, предназначенные для зарядки аккумуляторов, могут быть устроены в стандартных офисах, если они оборудованы хорошей вентиляцией или соблюдается график проветривания. Такой подход будет удовлетворять нормативам НПБ105-03. Причем это не будет противоречить известной классификации рабочих зон по ПУЭ.
Подберем самое эффективное складское решение
Заключение
Итак, монтаж простых индивидуальных устройств может осилить и домашний умелец. Но сложную канальную систему лучше доверить профессионалам. Качественный монтаж и своевременное обслуживание вентиляции позволят избежать ещё больших трат на ремонт и переделывание огрехов.
Источники
- https://stroyday.ru/remont-kvartiry/ventilyaciya/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
- https://nimal.ru/info/pritochno-vytyazhnaya-sistema-ventilyacii/
- https://www.AirClimat.ru/Pritochno-vytyazhnaya-sistema-ventilyatsii.htm
- https://ventilsystem.ru/ventilyaciya/vidy-sistem/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
- https://www.AirClimat.ru/Montazh-pritochno-vytyazhnoy-ventilyatsii.htm
- https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/pritochno-vytyazhnoj-ventilyacii.html
