Использование смесителей каскадного типа
Установить подобный смеситель своими руками можно практически в любой ванной комнате, однако лучше всего выполнение этой несложной работы совместить с проведением планового капитального ремонта, поскольку его монтаж потребует подведения скрытых водопроводных коммуникаций и последующей чистовой отделки помещения.
Чтобы более детально изучить потребительские качества каскадных смесителей, в этой статье читателю будет предложена обзорная инструкция, в которой детально описаны основные технологические особенности монтажа и эксплуатации данного устройства.
Схема соединения подводящих шлангов.
Отличительные особенности каскадных смесителей
Для того чтобы разобраться с особенностями использования подобных устройств, прежде всего, необходимо понимать, чем отличаются каскадные смесители от струйных смесителей для ванны, и какие предъявляются технические требования для их нормальной работы.
- Устройство каскадного типа имеет широкий излив с узкой выходной щелью, что позволяет формировать плоскую нисходящую струю воды, которая падает под собственным весом, и напоминает по форме естественный поток водопада.
- Большинство подобных устройств имеют стационарную конструкцию с неповоротным изливом, поэтому потребуется отдельно устанавливать смеситель для раковины с каскадным изливом, и отдельно такой же смеситель для ванны.
Оригинальное устройство для раковины.
- В конструкции излива отсутствует аэратор, насыщающий струю пузырьками воздуха, в результате чего образуется однородный и прозрачный водяной поток.
- Стационарный смеситель каскад имеет повышенную пропускную способность, однако такой режим работы требует использования более толстых шлангов гибкой подводки для холодной и горячей воды.
- Внутреннее отличие заключается в видоизмененных картриджах, которые также имеют увеличенное сечение пропускных каналов, что способствует изначальному формированию мощного широкого потока.
На фото показан сменный картридж с увеличенным сечением каналов.
Преимущества и недостатки
Сравнивая потребительские качества двух видов устройств, несложно заметить явные преимущества каскадных смесителей перед смесителями струйного типа, которые проявляются в следующих, характерных для них особенностях.
- Мощный и широкий поток воды можно использовать в качестве гидромассажа различных частей тела, который может оказывать расслабляющее или тонизирующее воздействие во время принятия ванны или душа.
- Благодаря увеличенной пропускной способности, наполнение ванны происходит значительно быстрее, что позволяет более эффективно планировать время для принятия водных процедур.
- Стильный каскадный смеситель для акриловых ванн с оригинальным авторским дизайном станет достойным элегантным украшением любой ванной комнаты, и подчеркнет изысканный вкус владельцев квартиры.
Основными недостатками подобных устройств являются чрезмерно высокий расход воды во время принятия душа, и достаточно высокая цена, которая в зависимости от производителя, материала изготовления, конструктивных особенностей и функциональных возможностей, может находиться в очень широких пределах.
Цвет светодиодной подсветки меняется с изменением температуры воды.
Установка и подключение
В большинстве случаев установка каскадных или водопадных смесителей предполагает скрытый монтаж и подключение к системе водоснабжения, поэтому после установки, видимыми остаются только регулировочные вентили или рычаги подачи воды, и непосредственно корпус самого излива.
В зависимости от конструктивного исполнения конкретной модели, чаще всего подобные устройства устанавливаются в следующих местах ванной комнаты:
- Смеситель водопад для раковины обычно устанавливается на бортик умывальника, или в стену на небольшой высоте над ним так, чтобы поток воды опускался прямо над сливным отверстием.
- Каскадные смесители с небольшим вылетом излива устанавливаются непосредственно на бортик ванны, или в стену на небольшой высоте. Такой вариант хорошо подходит для наполнения ванны, а также для гидромассажа головы и шейно-воротниковой зоны спины.
- Более длинный излив позволяет устанавливать их на средней высоте, что кроме наполнения ванны, дает возможность выполнять гидромассаж всей верхней половины тела.
- Производительные модели с высоким расходом воды устанавливаются под самый потолок и позволяют получить мощный поток воды, который в сочетании с подсветкой, образует настоящий искрящийся домашний водопад.
Установка водопадного душа.
Врезка смесителя в борт ванны своими руками
Прежде, чем установить смеситель на джакузи у себя в доме, необходимо тщательно подготовить помещение, а именно:
- полы обязательно выровнять, потому что ванна не регулируется по высоте и в наполненном виде оказывает на них большое давление, что скажется на качестве ее установки;
- выбрать место для расположения ванны. Хорошо, если проектировать подвод и слив воды придется самим, а не приспосабливаться к уже имеющимся коммуникациям. Это должно быть сделано аккуратно и удобно для дальнейшей эксплуатации;
- установить ванну таким образом, чтобы смеситель также был расположен с учетом всех требований монтажа. Вода подводится к смесителю снизу, кран для того, чтобы в случае необходимости можно было перекрыть воду, должен располагаться удобно и недалеко от края ванны;
- обязательно между ванной и стеной должен быть соблюден угол в 90 градусов. При пользовании джакузи возникает мощное движение воды, что может повлечь за собой расплескивание и затекание за край ванны. В результате на полу постоянно будет образовываться сырость и плесень, а это влечет за собой быстрый износ оборудования, неприятный запах и проблемы со здоровьем;
- вся конструкция должна по форме, цвету и дизайну гармонично вписываться в интерьер.
Для этого не обязательно быть профессионалом, но надо иметь элементарные навыки работы с самым простым набором инструментов: электродрелью с насадкой – фрезой, отверткой и разводным гаечным ключом.
Порядок врезки смесителя в джакузи:
- намечается место для сверления отверстия под установку смесителя. Оно должно быть выбрано с учетом всех перечисленных требований, то есть легкодоступно;
- с помощью дрели в бортике акриловой ванны высверливается отверстие нужного диаметра. Сверлить отверстия в ваннах из другого материала не рекомендовано, потому что в таком случае их надо обрабатывать от коррозии. Современные ванны-джакузи изготавливаются из акрила;
- между ванной и смесителем ставится прокладка, на которую смеситель и монтируется;
- смеситель закрепляется снизу с помощью гаек крепления. Так крепятся классические двухвентильные каскадные модели;
- если используются другие для джакузи, монтаж производится несколько иначе. Например, при использовании смесителя с одной ручкой сначала снизу к нему прикручивают шпильку, на нее крепят полушайбу. Через полушайбу, закручивая гайку, подтягивают смеситель к борту джакузи;
- соединение смесителя с водопроводной трубой осуществляется с применением гибких шлангов и накидных гаек. Места контакта уплотняются резиновыми прокладками;
- Самый ответственный момент – это проверка смесителя на предмет течи. Наполняем ванну и внимательно осматриваем все места соединений. Для того, чтоб все это видеть, смеситель находится в ближнем к нам бортике.
Если все в порядке, можно считать, что задача полностью выполнена, хотя ванной-джакузи пользоваться еще рано. Обязательно нужно тщательно загерметизировать все стыки со стеной, подождать некоторое время, чтоб герметик высох, и тогда уже – все, можно расслабиться и насладиться гидромассажем в собственной квартире.
Задачи, достоинства и недостатки каскадных смесителей
У смесителей каскадного и врезного типа есть свои определенные эксплуатационные задачи. Задача таких смесителей заключается в том, чтобы создавать мощный и ровный водяной поток для быстрого, но аккуратного наполнения ванны. Следовательно, для таких задач конструкция смесителя должна быть очень надежной и прочной. В достоинства каскадных врезных смесителей можно отнести то, что они обладают адаптированной конструкцией,
эстетика — первое преимущество каскадного смесителя
долговечностью, высоким качеством материала из которого изготавливаются, отвечают всем технологическим стандартам нынешнего времени.
Конечно, следует обратить внимание на то, что вышеуказанные достоинства каскадных врезных смесителей будут видны лишь при грамотном монтаже, основанном на постепенном и поэтапном порядке действий. Что все модели данного типа смесителей были разработаны не только из-за технической потребности улучшения. Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну
Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну
Что все модели данного типа смесителей были разработаны не только из-за технической потребности улучшения. Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну.
Изначальные и самые основные преимущества такого вида смесителей уже были приведены выше, однако не стоит забывать о том, что специфика конструкции каскадного и врезного смесителя заключается в том, что с её помощью была устранена ранее всех нервирующая проблемы связанная с маскировкой и прятаньем таких технических элементов, как шланги и трубы. Таким образом, местонахождения ванны со стороны смотрится монолитно, эстетически красиво и взор не отвлекают вышеуказанные элементы системы водоснабжения и слива.
Кроме того, в классической модели монтажа смесителя, кран ванны имеет вдобавок прикрепленный душевой шланг, который обычно цепляется на
ванна с врезным смесителем
держатель над ванной, что придает ванной комнате некий образ беспорядка. В противовес обычному смесителю, схема каскадного и врезного в ванную смесителя позволяет такой шланг для душа спрятать за счет пространства под ванной. А, в случае необходимости шланг от душа будет свободно вытаскивать через отверстие в ванной.
Но, не смотря на все достоинства, всё же врезные каскадные смесители на борт ванны имеют и свои некоторые недостатки. Эти недостатки связаны с отверстием для шланга. Проблема в том, что когда шланг душа вытаскивается сквозь отверстие в ванной и вытягивается из его маскирующего пространства под ней, во время ненадобности душа, в определенных местах шланг подвергается трению и серьезным изгибам. Из-за этого он, попросту перетирается, что влечет за собой его выход из рабочего состояния в ближайшее время.
Следователь, его срок эксплуатации значительно снижается. К примеру, душевой шланг, который установлен на настенном смесителе имеет срок эксплуатации от одного года до нескольких лет как показывает практика, в большинстве случаев такие шланги «отживают» весь срок до максимума. В тоже время, срок эксплуатации такого же душевого шланга, но который прикреплен к каскадному и врезаемому смесителю имеет срок эксплуатации от полугода до одного года. Таким образом, менять шланги для душа придется значительно чаще.
Монтаж смесителя
Процесс подключения смесителя в ванной к полипропиленовым трубам начинается с подготовки инструментов и гидроизоляции.
Расстояние между эксцентриками смесителя
Работы выполняются при использовании:
- набора ключей или разводного приспособления;
- фум ленты;
- виниловой изоленты.
Фумка наматывается на резьбы в 15 слоев. Процесс осуществляется исключительно по часовой стрелке. В этом случае не произойдет сползания и сморщивания уплотняющего материала. Во время наворачивания гайки гидроизоляция вдавливается в резьбу. Этот современный материал отлично уплотняется соединения.
Монтажный процесс зависит от расположения сантехнического прибора. Смесители устанавливают на стены и борта ванн. Существуют также изделия, размещаемые на стойках или полках. Однако чаще всего выполняется настенный монтаж.
Подключение смесителя к трубам с горячей и холодной водой проводится посредством эксцентриков. Переходники предварительно должны быть вкручены в фитинги, расположенные в стене. Гайки смесителя накручиваются непосредственно на эксцентрики без намотки на резьбы гидроизоляционного материала.
Подсоединение смесителя к водопроводу
Для начала нужно подготовить все необходимые инструменты и материалы:
Схема монтажа смесителя для ванной.
- комплект смесителя;
- гаечные ключи;
- ФУМ-лента или пакля;
- строительный уровень.
Перед тем как подключить смеситель к водопроводу ванной комнаты, его необходимо собрать. При покупке изделия необходимо тщательно проверить наличие всех его необходимых деталей: корпус, гусак, эксцентрики, душевая лейка, душевой шланг, декоративные плафоны и прокладки. Комплектность смесителя обычно указывается в его инструкции, детали укладываются в тканевые или полиэтиленовые пакетики. Проверить нужно и целостность резьбы гаек крепления и эксцентриков.
Собрав смеситель по инструкции, переходят к его непосредственному подключению. При этом нужно применять фум-ленту, вместо нее можно взять натуральную паклю, обработанную специальной пастой. Подключение крана в ванной выполняется посредством эксцентриков. Подмотав эксцентрики, их нужно прикрутить к фитингам водопроводных труб, расположенных в стене. Эксцентрики позволяют сместить расстояние между трубами до необходимых значений.
Расстояние между входами, как правило, составляет 15 см. Если расстояние между фитингами не соответствует этому значению, эксцентрики помогают исправить эту ситуацию. Горизонтальность положения эксцентриков проверяют строительным уровнем.
Схема подключения смесителя для ванной с размерами.
После их установки к ним пробуют подключить основной блок смесителя. Если это делается без особых сложностей, значит, эксцентрики установлены правильно. После этого блок нужно снять и прикрепить декоративные плафоны, которые должны прилегать к облицовочному покрытию стены, что также будет указывать на правильную установку эксцентриков.
Следующим шагом будет подключение самого блока, при этом не рекомендуется применять дополнительные подмоточные материалы. Плотная усадка достигается за счет прокладок, имеющихся внутри прижимных гаек, которые подтягивают ключом. Если вы не собрали смеситель ранее, это нужно сделать сейчас.
Применять при сборке и установке смесителя гаечный или разводной ключ вовсе не обязательно
Пользоваться им следует с осторожностью, подтягивая гайки слегка, без особых усилий. После того как сборка смесителя и его подключение к водопроводу будут выполнены, нужно открыть краны основных магистралей и проверить работоспособность смесителя
Если обнаружатся течи или капели в местах соединений, гайки нужно подтянуть сильнее
Если обнаружатся течи или капели в местах соединений, гайки нужно подтянуть сильнее.

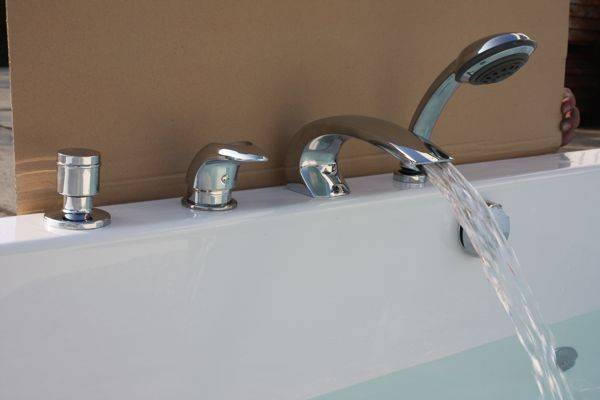

Установка смесителя на акриловую ванну
Для монтажа на край акриловой ванны используются врезные модели смесителей. Такая конструкция сохраняет пространство, улучшает интерьер (шланг душа расположен под ванной), ванна быстро и без брызг наполняется водой. Врезные смесители для ванны выдают два вида струи: ламинарную (круглую) и каскадную (широкую и плоскую, бывают модели с подсветкой). У них более привлекательный дизайн и большая пропускная способность носика.
Обратите внимание! Такой тип конструкции требует выбор шланга для душа высокого качества, так как он все время находится под ванной в изогнутом состоянии и первым выходит из строя. Важным моментом является качество самого смесителя – он пропускает большое количество воды под давлением, а значит, возрастает нагрузка на детали конструкции. Важным моментом является качество самого смесителя – он пропускает большое количество воды под давлением, а значит, возрастает нагрузка на детали конструкции
Важным моментом является качество самого смесителя – он пропускает большое количество воды под давлением, а значит, возрастает нагрузка на детали конструкции.

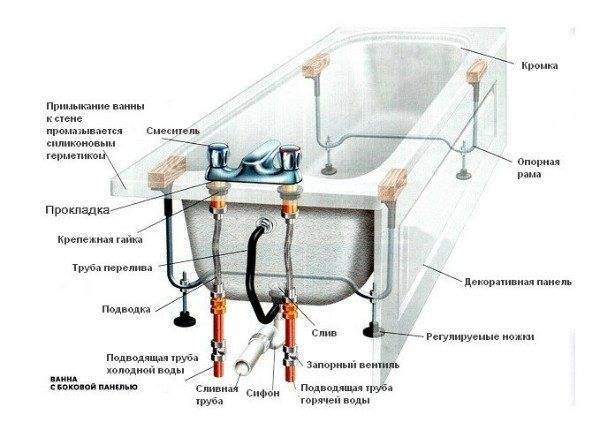

Схема установки смесителя на ванную
Чтобы установить врезной смеситель на борт акриловой ванны требуется:
- Выполнить разметку отверстий для смесителя, носика для слива воды и душа;
- Высверлить с помощью электродрели отверстия по разметке, расточить их по заданному размеру и зашлифовать неровности. Для дрели используется сверло в виде корончатой фрезы;
- На переходники для подводящих воду шлангов намотать по ходу резьбы ФУМ-ленту. Наматывание ведется с натяжением в несколько слоев для сглаживания резьбы. Переходники вкрутить в фитинги подводящих воду труб, утопленные в стену;
- Выполнить монтаж гаек на отверстия в бортике ванны;
- Установить прокладку в основание носика для слива, прикрутить его к борту ванны и обжать;
- Подсоединить к смесителю две гибкие трубки для подачи воды (сначала более тонкую) и также хорошо обжать;
- На резьбу третьей трубки намотать ФУМ-ленту. Эта трубка служит для присоединения смесителя к главному блоку, распределяющему подачу воды на носик и душ;
- На смеситель снизу навинтить обжимную гайку, установить его в отверстие и закрепить сверху второй гайкой;
- Закрепить в подготовленном отверстии душ и подключить его шланг к главному блоку смесителя;
- Прикрутить две гибких трубки смесителя к переходникам в стене;
- Включить воду и проверить качество работы установки.
Некоторые модели ванн уже выпускаются с отверстиями под смеситель, что облегчает задачу.
Обратите внимание! При монтаже ванны необходимо оставить свободный доступ к конструкции смесителя на случай аварийной ситуации. Для этой цели используют съемные пластиковые экраны
Плюсы и минусы врезных смесителей
- Благодаря мощному напору, вода в ванне наполняется гораздо быстрее;
- Капли воды не разбрызгиваются на стены из-за ровной и сильной струи;
- Установленный на борт ванны смеситель находится рядом и чтобы отрегулировать напор воды не нужно к нему дотягиваться, выбираясь из ванной;
- Душевой шланг прячется в короб за ванной и достается только тогда, когда используется душ;
- Компактен, занимает мало пространства, не мешает во время принятия водных процедур.
- Имеет красивый внешний вид;
- Вся система достаточно прочная и имеет большой срок службы.
Недостатки врезных изделий, это быстрый износ шланга. Его срок службы около двух лет, поэтому менять его придется часто. Стоимость намного выше, чем обычного настенного смесителя. Устанавливая такую модель, все соединительные детали используются из высококачественного материала. Так как в случае поломки, добраться до них будет затруднительно.
https://youtube.com/watch?v=uzQgTu0LBk0%3F
Основные виды поломок и как их избежать
Как и любая вещь смесители ломаются. К наиболее популярным неисправностям относят:
- Течь из шланга для душа. Решение проблемы – замена шланга. Берут деталь максимальной длины от известного производителя.
- Течь под гайкой смесителя. Если лопнула гайка, ее заменяют. Другой вариант – замена уплотнительных резинок.
- Неисправность рычажного крана. Требуется замена картриджа. Для этого устройство разбирают, достают неисправную деталь и несут ее в магазин.
- Слабый поток воды. Обычно эта поломка связана с засором аэратора, там могут скапливать мелкие частицы ржавчины. Его разбирают и прочищают. В противном случае меняют деталь.
Монтаж врезного смесителя своими руками
Установка смесителя в ванной выполняется в несколько этапов:
- подготовка к выполнению работы, включающая в себя приобретение смесителя и дополнительного оборудования, подготовка рабочих инструментов;
- монтаж оборудования (крепление и подключение смесителя к водопроводным трубам).
Подготовка
Прежде сем приступать к установке выбранного смесителя потребуется:
- проверить комплект оборудования и при необходимости приобрести дополнительные элементы. Как правило, в комплект смесителя входят:
- корпус смесителя;
- крепежные элементы, предназначенные для фиксации корпуса;
- душевая лейка;
- шланг для подключения душевой лейки;
- держатель душевой лейки;
Комплектация смесителя при покупке
- дополнительно приобрести:
- прокладки, устанавливаемые на все резьбовые соединения (как правило, входят в комплект оборудования);
- подводку для подключения смесителя к системе водоснабжения. В последнее время большой популярностью пользуются гибкие подводки, которые могут быть армированными (резиновый шланг с металлической оплеткой) или сильфонные (гофрированный металл). Армированная подводка отличается от сильфонной подводки меньшей стоимостью, но и меньшим сроком службы. Произвести подключение смесителя к системе водоснабжения так же можно стандартными трубами, но на это потребуется больше свободного пространства;
Для скрытого подключения рекомендуется использовать сильфонную подводку.
Подводка для подключения воды из сильфона
- герметик;
- уплотнительный материал для резьбы (нить Тангит Унилок, лен, ФУМ лента и так далее);
Уплотнитель для резьбы
- подготовить инструменты для фиксации оборудования. В комплект инструментов входят:
- дрель с фрезой – коронкой для сверления отверстий круглой формы. Чтобы снизить возможность протекания воды через место крепления смесителя размер фрезы должен соответствовать размеру крепежного элемента устанавливаемого оборудования;
- отвертки разных размеров. В некоторых ситуациях для выполнения работы требуется специальный шестигранный ключ, который, в большинстве случаев, поставляется вместе со смесителем;
- ключи разных размеров или разводной ключ;
- пассатижи;
- фонарик, так как часть работ будет выполняться в труднодоступных и мало освещенных местах.
Инструменты для выполнения монтажных работ
Крепление
Установка смесителя своими руками начинается с выбора места фиксации оборудования. Смеситель может быть размещен:
- на углу ванны;
- на боковой планке ванны;
- на торцевой планке.
Если ванна уже оборудована отверстиями, предназначенными для крепления смесителя, то выбирать иное место не целесообразно.
При выборе места для установки смесителя рекомендуется учитывать:
- наличие свободного пространства для размещения корпуса оборудования, душевой лейки, подводящих шлангов и так далее;
- возможность получения доступа к основным узлам смесителя в случае аварийной ситуации;
- удобство пользователей.
Инструкция по установке смесителя следующая:
- разметка. В выбранном месте отмечаются места расположения корпуса смесителя, душа и дополнительных элементов, предусмотренных конструкцией;
- сверление отверстий;
Подготовка отверстий для монтажа смесителя
- зачистка. Подготовленное отверстие обрабатывается напильником и наждачной бумагой для устранения заусенец и достижения полного прилегания уплотнительной прокладки;
- установка прокладки;
- крепление смесителя. В зависимости о конструкции фиксация оборудования может быть произведена:
одной или двумя шпильками, дополненными гайками;
Смеситель со шпильками для фиксации
зажимной гайкой;
Крепление смесителя на гайке
- подключение подводки к смесителю и водопроводным трубам.
Более подробно процесс монтажа врезного смесителя представлен на видео.
После выполнения всех работ требуется проверить герметичность подключения и месте врезки оборудования. При обнаружении протечки необходимо дополнительное уплотнение.
