Базальтовый утеплитель и пенопласт
Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.
Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.
Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.
Факторы, влияющие на глубину прокладывания канализации
Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:
- климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
- технические свойства материалов, используемых при строительстве;
- специфические особенности трубопровода;
- глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
- рельеф местности;
- максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).
Глубина промерзания грунта – основополагающий фактор
Таблица глубины промерзания грунта для различных регионов России
Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.
Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.
Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы
Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.
Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:
- при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
- при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).
Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.
Особенности рельефа
Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.
При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания
Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.
Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.
Технология и монтаж утеплителей в быту лучшие варианты
Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.
Рис. 18 Нанесение Теплокраски
Утепление труб отопления на улице
Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:
- Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
- Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
- Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.
Рис. 19 Монтаж ПХ трубок – основные этапы
Утепление труб отопления в неотапливаемом помещении
Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов. ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:
- В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
- Раздвигают шов и помещают изделие на трубу.
- Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
- Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:
- В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
- Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
- Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.
Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания
Утепление труб отопления под землей
Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:
- Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
- По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
- После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.
Рис. 21 Монтаж жестких скорлуп
При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.
Способы утепления в зависимости от сезонности эксплуатации
Варианты, как утеплить скважину на зиму, зависят прежде всего от того, с какой периодичностью она эксплуатируется. Существует 3 основных разновидности использования и соответствующих способа теплоизоляции:
Сезонное.
Характерно для дачного домика. Подразумевает консервацию системы на зиму и полное отсутствие какой-либо теплоизоляции. Перед наступлением первых холодов трубы сливают, оборудование отсоединяется от электропитания. При этом насос отключают, а все краны открывают.
Периодическое.
Водозабор работает круглый год, но не постоянно, а периодами, например, через день, по выходным или праздникам и т. д. В таком случае помимо пассивных тепломатериалов применяют активные технологии прогрева – нагревающий провод. Так как длительное отсутствие потока в трубах приведёт к быстрому их остыванию и обледенению с последующей порчей.
Летняя скважина для дома Источник i2-ww.ru
Постоянное.
Движение воды в трубах происходит постоянно за исключением коротких период простоя – ночью, днём, когда все на работе и т. п. Однако процесс обледенения может начаться и во время экстремального похолодания, и в пик холодного сезона, и при неглубоком пролегании коммуникаций, и поверхностном расположении насоса и оборудования. Поэтому требуется применение качественного утепления специальными материалами.
Особенности утепления дымоходов различной формы
При обустройстве дымоотводов квадратных или прямоугольных форм теплоизоляция выполняется с помощью каркаса. По такой же технологии можно утеплить и дымовые каналы круглого сечения. К примеру, для утепления асбестового дымохода из нескольких труб требуется сооружение каркасного короба.
Последовательность работ по утеплению дымовых шахт квадратной или прямоугольной конфигурации:
- выдерживая интервал в 10 см от периметра обустраиваемого объекта, собирают каркас из металлических профилей или деревянного бруска. Крепление выполняется с применением оцинкованных гвоздей и саморезов длиной 30-50 мм;
- пространство между обрешеткой и стенками шахты газоотвода наполняется минеральным утеплителем;
- наружный периметр каркаса обшивается асбестовыми панелями толщиной 10-12 мм.
На завершающем этапе стыковочные швы заполняют жаропрочной штукатуркой, как и верхний периметр каркаса, чтобы обеспечить герметичность конструкции.
Как утеплить трубу с холодной водой
Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.
Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:
- Не должно оставаться неутепленных участков.
- На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
- Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
- Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.
Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.
Клипсы для утеплителя труб
Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.
Монтаж утеплительных цилиндров
Монтировать утеплитель «скорлупа» просто – подбирается требуемый диаметр «скорлупы» по диаметру водопровода. Так как скорлупа» состоит из двух половинок, остается зарыть участок трубы с обеих сторон, оставив 10-15 см открытой скорлупы», чтобы соединить ее внахлест со следующим цилиндром. Для повышения свойств теплоизоляции цилиндров на скорлупу» накладывается защитная полиэтиленовая пленка, металлическая или алюминиевая фольга, рубероид или мембранные утеплители. В любой современном утеплительном материале присутствуют воздушные пузырьки, которые и удерживают тепло в пространстве между трубами и утеплителем.
Утеплительная «скорлупа»
Укладка кабеля
Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:
- Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
- На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
- Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
- Для контроля работы системы желательно установить по линии водопровода термодатчики.
Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем
Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.
Утепление водопровода вспененным каучуком
Материал выпускается в тубусах или листах. Преимущество второго варианта заключается в том, что необходимая толщина под определенную трубу подбирается самостоятельно. Способ монтажа такой же, как и в случае с минеральной ватой, но есть и отличия, они заключаются в следующем:
- Осуществлять монтаж утеплителя можно не только над землей, но и под ней, при этом, материал необходимо обернуть полиэтиленовой пленкой.
- Для фиксации листов используется двухсторонний скотч. Отрезанной частью нужной длины оборачивают патрубок, в торцах промазывают специальным составом и сильно прижимают, пока не схватится.
- Отдельные элементы фиксируют между собой таким же образом, чтобы получилась монолитная конструкция.
- Для надежности сверху утеплитель оборачивают алюминиевым скотчем.
- В месте загиба трубы материал необходимо уплотнить, чтобы он не растянулся и не привел к ее промерзанию.
А как утеплить трубу, если она в земле
Впрочем, нам еще повезло. У тещи, которая проживала в соседней деревне, трубопровод проложили под землей. Жена во время разговора с ней по телефону, случайно или специально сказал, что мы недавно утепляли водопровод.
Как результат, через неделю я оказался в гостях у своей второй матери.
Я предложил засунуть в водопровод электрический обогревающий кабель, но теща резко возмутилась, да еще и обозвала меня нехорошими словами. Вариант оставался один.
Трубопровод пришлось откапывать (а делать это в октябре, знаете ли, не самое приятное занятие) и утеплять по приведенной выше схеме.
В общем, намучились мы с утеплением труб в тот год достаточно, ну а что было делать? Хотелось, чтобы из крана круглый год шла вода, а трубы не лопались. А как утепляли трубы вы?
Способы утепления водопроводных труб
Промерзание в зимнее время труб системы водоснабжения может привести к выходу ее из строя. Даже если повреждаются только отдельные ее участки, останавливается работа всей системы. Когда вода замерзает в трубах, происходит их разрушение. На восстановление их функционирования может уходить много времени, труда, финансов.
Намного проще и экономичнее предупредить проблему заранее, чем восстанавливать поврежденные элементы.
Такие ситуации бывают как при использовании автономных источников поступления в частный дом воды (колодца, скважины), так из центрального коллектора или если скважина расположена в подвальном помещении.
Даже короткий не утепленный участок трубы может вывести работу водопровода из строя. Если трубы проходят через не отапливаемый цокольный этаж, тоже имеется большой риск замерзания воды в них.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Утепляем водопроводные трубы в холодном цоколе
Чтобы вода в трубе не замерзла на выходе водопровода из земли под домом, трубу все равно нужно утеплять. Если труба уже готова, то можно изготовить короб из пеноплекса, в который будет помещена труба. Толщина пеноплекса должна быть избыточной – в 2 раза превышать обыкновенную толщину при утеплении для данного региона.
Так прокладывать трубы можно, только если вы делаете летний водопровод, из которого вода на зиму сливается
То есть, если обычное утепление дома – 100 миллиметров, то короб для водопровода в цоколе должен быть 200 миллиметров. Для подстраховки вместе с трубой в цоколь закладывают греющий кабель, работающий вместе с датчиком температуры. Датчик включает кабель, когда температура воздуха опускается ниже 0 градусов по Цельсию.
Как утеплить трубы водоснабжения самому
Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.
В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.
Утепление ППС скорлупой
Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:
- На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
- После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
- Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.
Монтаж ППС скорлупы

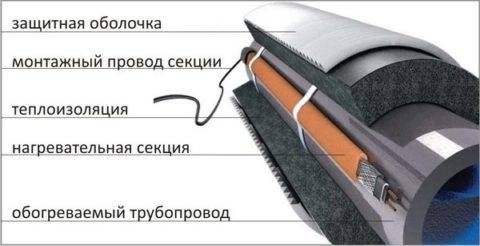

Утепление водопровода саморегулирующимся электрокабелем
Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

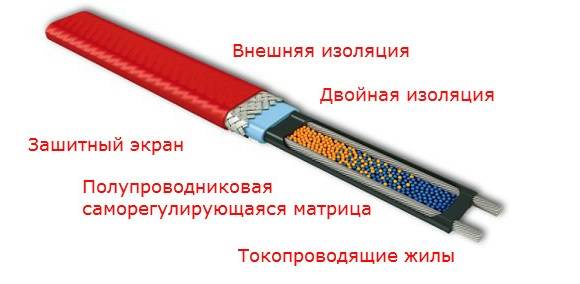

Комплект с саморегулирующимся кабелем для помещения в трубопровод
Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:
- Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
- Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
- После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
- Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.
Монтаж нагревательного электрокабеля на трубу
Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
Материалы для теплоизоляции труб
Уже давно прошли те времена, когда водопровод утепляли при помощи ватных одеял, предметов одежды и других бытовых материалов. Сейчас на строительных рынках можно найти большое количество различных материалов для теплоизоляции
Важно уметь не запутаться в них и выбрать то, что нужно вам. Покупать материал для теплоизоляции водопровода нужно, исходя из удобства монтажа и основных характеристик.
Выбирая утеплитель для труб, нужно сопоставить его со следующими требованиями:
- Долговечность, устойчивость к биологическим и химическим воздействиям окружающей среды.
- Хорошие теплосберегающие свойства, низкий уровень теплопроводности.
- Работа при высокой температуре без потери собственных физических свойств и структуры.
- Низкий показатель водопоглащения, потому что увлажнение изолирующего материала приводит к увеличению показателя теплопроводности.
Узнав основные свойства материала и особенности расположения водопровода на своем участке, несложно сделать оптимальный выбор для утепления труб. Преимущественно их рекомендуется использовать для утепления труб внутри помещений.
Стекловата
Среди утеплителей для водопроводных труб выделяют:
- Стекловата. Этот вид теплоизолятора в основном используется для утепления труб из металлопластика. Из известных производителей стекловаты можно выделить Knauf,.Ursa и Isover. Стекловолоконный материал отличается низкой плотностью, при его использовании необходимо дополнительно укладывать внешний изолятор, например, стеклоткань или рубероид, что чревато лишними затратами.
- Утеплитель из базальта. Этот вид теплоизолятора производят в цилиндрической форме, поэтому его монтаж производить достаточно легко. В целях дополнительной защиты, материал покрывается слоем фольгоизола, рубероида или пергамина. Несмотря на массу достоинств, стоимость этого материала нельзя назвать демократичной.
- Пенополистирол. Этот теплоизолирующий материал часто выбирают те, кто самостоятельно утепляют водопроводные трубы. Пенополистирол производятся с наружным слоем или без такового, он рассчитан на многоразовое использование для утепления водопровода, как внутри помещения, так и на улице.
- Теплоизоляционная краска. Данный теплоизолирующий материал появился на строительном рынке относительно недавно. Он представляет собой пасту белого или серого цвета, а изготавливается на основе воды или лака с добавлением различных наполнителей и акриловой дисперсии. Лучше всего наносить теплоизоляционную краску распылителем. Результат работы зависит от того, насколько толст будет слой краски, она отлично выдерживает низкие и высокие температуры, предотвращает развитие коррозии. Один слой теплоизоляционной краски может заменить стекловату или пенополистирол.
Утепление ПНД труб
В необходимости утепления трубопроводов человек убедился не вчера и даже не позавчера. Перед отрицательными температурами не в силах устоять даже самые качественные трубы и арматура к ним. Итог промерзания труб всегда один — порыв и необходимость в замене и, как следствие, значительные материальные затраты.
К этому следует добавить, что устранение последствий аварии на морозе — это еще и физические трудности. Обеспечить бесперебойную работу трубопровода при отрицательных температурах призваны утеплители. Об их видах, характеристиках и особенностях и пойдет наш разговор далее.
Способы теплоизоляции водопроводных труб
Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.
Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.
Создание высокого давления в трубопроводе
Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.
Для этого в систему распределения воды внедряется ресивер и насос.
Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление
Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.
Этот метод требует выполнения определенных условий:
- Электроснабжение должно быть постоянным, без перебоев;
- За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
- Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
- Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.
Использование греющего кабеля
Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.
Схема устройства трубопровода с обогревом электрическим кабелем
Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.
Рассмотрим вариант, когда кабель приобретен отдельно:
| Изображение | Описание |
Шаг 1 | Закрепите кабель на трубе с помощью изоленты или скотча. |
Шаг 2 | Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы. |
Шаг 3 | Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом. |
Шаг 4 | Закрепите утеплитель металлическими или пластиковыми хомутами. |
Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.
Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.
Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком
Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.
Конструкция саморегулирующегося кабеля

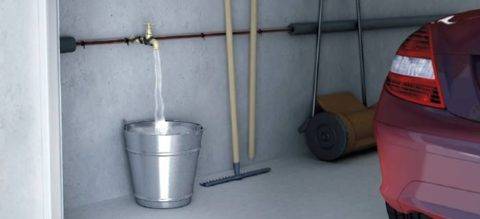

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже
Утепление «труба в трубе»
Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.
Усилить эффект можно двумя способами:
- Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
- Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.
Водопровод можно проложить в вентиляционных трубах подвала
