Внешние системы обогрева
Ввиду простоты монтажа и невысокой стоимости, достаточно популярным считается пленочный способ подогрева канализационной трубы своими руками. Процесс установки такой системы очень простой – обмотайте трубы пленкой и зафиксируйте ее скотчем или хомутами.
Но кабель для обогрева канализационных труб изнутри и снаружи все равно более популярен, и с каждым днем спрос на него растет все больше. Данный способ предполагает укладку кабеля по всей длине трубопровода. После запуска системы, она будет в полной мере прогрета до требуемой температуры.
На данный момент изготавливаются такие кабели для обогрева:
Саморегулирующийся. Как считают эксперты, наиболее эффективным и практичным с экономической точки зрения является именно такой тип нагревательного кабеля. Его особенность заключается в механизме работы. Дело в том, что подобные изделия реагируют на температурные колебания воздуха. Это значит, что по мере повышения температуры окружающей среды сопротивление кабеля существенно снижается, следовательно, ослабевает и сила тока, а значит, падает и мощность. Принцип работы устройства заложен в формуле P=U×I, где I – сила тока, U – сопротивление, а P- мощность кабеля. Такой механизм позволяет существенно сократить расходы на электроэнергию и сделать их более обоснованными
Технология производства греющего кабеля позволяет регулировать мощность на различных отрезках трубопровода, что достаточно важно в связи с постоянным ростом цен на электроэнергию. Резистивный
Изделия данного типа отличаются стабильностью сопротивления по всей протяженности проложенной линии
Резистивный. Изделия данного типа отличаются стабильностью сопротивления по всей протяженности проложенной линии
Следовательно, количество тепловой энергии, выделяемой таким кабелем, является одинаковым на любом отрезке.
Зональный. В сущности, работает такой кабель аналогично резистивному, однако, выработка тепловой энергии происходит в конкретных зонах. Благодаря такому устройству зональный греющий кабель в канализационную трубу можно разрезать на куски и распределять нагрузку по своему усмотрению.
По большому счету все эти кабели работают примерно одинаково, отличие заключается лишь в особенностях их монтажа и использования.
Резистивные кабели могут различаться по своему строению:
Одножильный кабель. Как понятно из названия, он состоит из одной жилы, по которой проходит ток. Она же является нагревательным элемент и защищена слоем изоляции, оплеткой из экранирующего материала, а также внешней оболочкой. Укладку кабелей такого типа производят петлями, чтобы оба его конца сходились в одном месте для подключения к сети
Обратите внимание, что для монтажа внутри труб одножильный кабель не применяется. Вызвано это тем, что в случае наложения отрезков кабеля друг на друга, он может перегреться и сгореть
Двужильный кабель
В данном случае одна из жил, сопротивление которой больше, служит нагревательным элементом, а вторая жила только проводит ток. Следовательно, заводить оба конца кабеля в одну точку – нет необходимости, в этих целях служит обратная жила.
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Какой кабель выбрать?
Критериями
для выбора того или иного вида нагревателя являются:
- величина и конфигурация проблемного участка трубопровода;
- глубина или условия прокладки линии;
- температурные условия эксплуатации в зимнее время;
- стоимость кабеля;
- возможность ремонта или замены.
Как правило, элемент для обогрева канализационных труб
подбирают по совокупности этих условий и требований. Назвать однозначно
наиболее удачный вариант, не зная специфики и конфигурации системы, очень
сложно. Однако, по утверждениям специалистов, резистивные виды используются все
реже, а самогреющий
кабель применяется значительно чаще, хоть и обходится пользователям заметно
дороже.
Сферы применения
Як працює саморегулюючий гріючий кабель. Self-Regulating Heating Cable (Review and Test)
Саморегулирующийся нагреватель применяется как в быту, так и в промышленной сфере. Его предназначение — обогрев бытовых и промышленных водопроводов, находящихся как над поверхностью земли, так и под ней.
В нефтегазовой промышленности изделие используется, чтобы поддерживать температуру технологического процесса.
Рассмотрим более подробно самые распространённые сферы применения саморегулирующегося греющего проводника в быту.
Тёплые полы
Самрег используют для обустройства тёплого электрического пола. При монтаже такого пола во всей квартире, в ванной или санузле, поверхность будет прогреваться меньше. Это связано с тем, что в других помещениях обычно существуют ещё источники тепла, да и пол в ванной из плитки, а это холодный материал.
Если применять резистивный греющий кабель, то без установки дополнительного оборудования — терморегулятора и датчика, добиться нужного баланса не получится.
Выход — саморег, при его установке отсутствует надобность в дополнительных приборах. Принцип работы в том, что матрица будет сама регулировать равномерность нагрева пола.
Водопровод
Для избегания промерзания воды в трубах зимой, саморегулирующим проводником обматывается вентиль водопровода. Вентиль имеет сложную форму, поэтому провод не соприкасается с каждой частью металла.
При установке резистивного греющего кабеля, он будет нагревать ещё воздух. Но если установить саморегулирующийся провод, то проводник будет греться только в тех местах, где соприкасается с металлом. Ведь его принцип работы заключается в эффективности теплоотдачи.
Канализация
Канализация замерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, при неисправностях узла спуска, вода движется медленно, может замёрзнуть по пути. Ледяные слои будут наслаиваться друг на друга, в конце концов, займут всё пространство.
Самый простой вариант обогрева канализации частного дома — установка саморегулирующего греющего провода, это предотвратит замерзание жидкости в трубах.
Обогрев кровли
Зимой кровля подвергается обледенению, а определить какой участок будет подвержен образованию сосулек сложно. Использование нагревателя с полупроводниковой матрицей позволит обогревать те места крыши, на которых больше льда и воды.
Выбирать нужно вид не подверженный ультрафиолетовым лучам, переносящий высокую температуру, так как летом кровля сильно нагревается.
Обогрев теплиц
Схема отопления теплиц греющем кабелем схожа с тёплым полом. Это практически тот же нагревательный пол, только уложенный под другое покрытие.
Саморегулирующийся кабель фиксируется к защитной сетке, которая расположена на песчаной подушке. Провод засыпается ещё одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.
Если систему обогрева невозможно смонтировать под грунтом, то саморегулирующий нагреватель размещается на стенах теплицы.
Наружные системы обогрева канализационных труб
Способы наружного обогрева
Наружный подогрев канализационных труб бывает пленочным и кабельным.
Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:
- тепло распространяется равномерно по всей площади трубы;
- система имеет малую мощность, позволяющую экономить средства при эксплуатации.
Пленочный обогрев для труб
Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.
Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.
Электрический нагревательный кабель выпускается различных видов:
- Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.
Схема саморегулирующегося кабеля
- Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.
Схема резистивного кабеля
- Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.
Схема зонального кабеля
Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

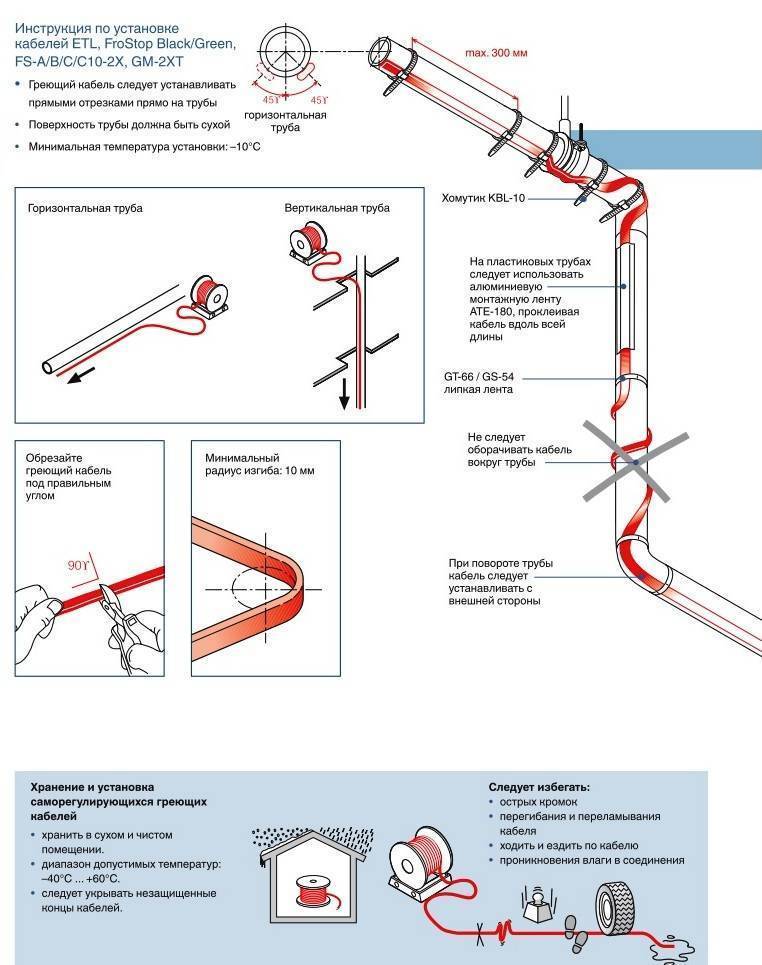

Монтаж нагревательного кабеля снаружи труб
При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:
- Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
- Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
- При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
- Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

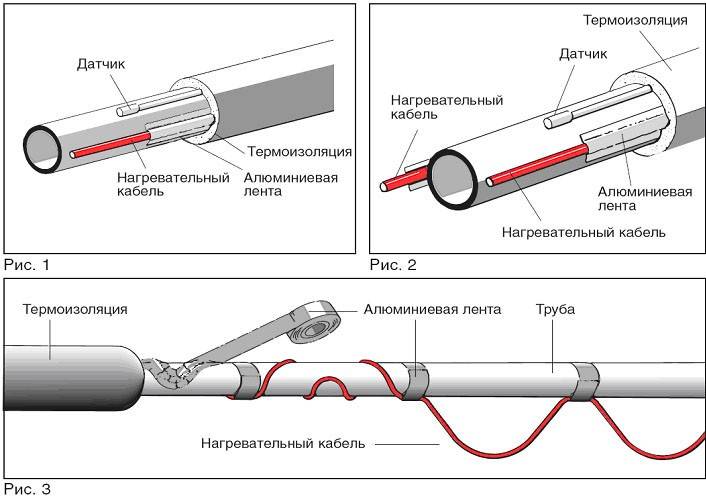

Принцип установки кабеля снаружи трубы
Крепление греющего кабеля на канализационных трубах
Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.
Принцип крепежа нагревательного кабеля
При выборе крепежа берут во внимание следующие рекомендации:
- преимущественным средством крепления является клейка лента;
- при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
- если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
- при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
- если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.
Конструкцию лучше дополнительно утеплить снаружи
Установка и подключение саморегулирующего греющего кабеля
Установка и подключение саморегулирующего греющего кабеля для канализационных труб требует соблюдения определенных правил и рекомендаций. Ниже представлены основные шаги для установки и подключения данного типа кабеля.
- 1. Подготовка к монтажу
Перед установкой греющего кабеля необходимо провести осмотр канализационных труб и определить особенности участка, на котором будет производиться монтаж. Необходимо проверить состояние труб, наличие трещин или других дефектов, а также определить необходимую длину кабеля.
2. Расстановка креплений
На основе проведенного осмотра и требований производителя саморегулирующего кабеля, необходимо расставить крепления на канализационных трубах. Расстояние между креплениями определяется в соответствии с техническими характеристиками кабеля и рекомендациями производителя.
3. Укладка кабеля
После расстановки креплений следует приступить к укладке саморегулирующего греющего кабеля. Кабель должен плотно прилегать к трубе, без перекрытий и складок
Важно соблюдать рекомендации по минимальному допустимому радиусу изгиба кабеля, чтобы избежать его повреждения
4. Подключение кабеля к источнику питания
Для подключения кабеля к источнику электропитания необходимо использовать специальные соединители, предназначенные для саморегулирующих греющих кабелей. Подключение должно выполняться в соответствии с рекомендациями производителя и соблюдением электробезопасности.
5. Тестирование и проверка работы
После завершения установки и подключения греющего кабеля необходимо провести тестирование и проверить его работу. Для этого рекомендуется использовать термометр или термограф для измерения температуры на поверхности трубы. Температура должна быть поддерживаемой и не должна превышать допустимых значений.
Установка и подключение саморегулирующего греющего кабеля для канализационных труб требует аккуратности и соблюдения указанных рекомендаций. При сомнениях или отсутствии необходимых навыков рекомендуется обратиться к специалистам для проведения монтажных работ.
Технические параметры
Как выбрать кабель, который бы отменно справлялся со своей задачей? Необходимо ориентироваться на его технические характеристики – тип, мощность и температурный класс.
Типы
Существуют изделия двух видов.
Резистивный кабель
- Резистивный кабель. Он имеет постоянное сопротивление, что не позволяет изменять мощность без наличия терморегуляторов. Он продается в виде отрезков определенной длины. Изделие известно одним достоинством – дешевизной и массой недостатков – коротким сроком эксплуатации, низкой устойчивостью к губительному воздействию факторов окружающей среды и необходимостью полной замены при повреждении. Мастера не рекомендуют применять этот вид устройства.
- Саморегулирующее изделие. Этот термокабель – инновационная разработка, затмившая резистивное устройство. Он отличается огромнейшим количеством преимуществ – имеет высокий КПД, регулируется по длине, не требует наличия датчиков, экономичен в процессе эксплуатации, поскольку меняет мощность в зависимости от температуры среды. Есть и недостаток – сравнительно высокая цена.
Температура
В зависимости от температуры, которую выделяет термическое изделие, различается три класса устройства:
- высокотемпературный – 190°С;
- среднетемпературный – 120°С;
- низкотемпературный – 65°С.
Мощность
На сегодня существуют устройства разной мощности. Ориентироваться необходимо на диаметр труб. Вот данные таблицы, которых следует придерживаться:
| Диаметр трубы (мм) | Мощность кабеля (Вт/м) |
| 15–25 | 10 |
| 25–40 | 16 |
| 40–60 | 24 |
| 60–80 | 30 |
| 80 и более | 40 |
То есть, чем больше диаметр, тем мощнее должно быть устройство. Имея столь солидный багаж знаний, можно отправляться за покупкой.
Цена устройства (ориентировочная)
Стоимость термического кабеля зависит от многих факторов, например, производителя, мощности, протяжности. Цены, конечно же, варьируются, но, в среднем, за один погонный метр изделия придётся заплатить:
- 7$ (мощность 15 Вт/м + дополнительные элементы);
- 9$ (мощность 20 Вт/м + дополнительные элементы);
- 2$ (мощность 9 Вт/м – только кабель);
- 3$ (мощность 10 Вт/м – только кабель);
- 5$ (мощность 25 Вт/м – только кабель);
- 6$ (мощность 40 Вт/м – только кабель).
Чтобы не переплачивать, рекомендую, пригласить специалиста, который произведет точный расчёт необходимого количества кабеля с учётом:
- параметров конструкции (размер, конфигурация, материал);
- особенностей расположения объекта (на поверхности земли или под ней);
- наличия или отсутствия теплоизоляционного материала;
- разновидности теплоизоляционного сырья;
- региона расположения коммуникационных узлов;
- вида жидкости в трубопроводе.
На основе этих данных специалист произведёт индивидуальный расчёт количества изделия, которое оптимально подойдёт Вашему объекту.
САН САМЫЧ
Простая водоотводящая канализация для дачи
Мало подвести воду в дом, её после использования нужно куда-то девать. Ведрами выносить тяжело, да и бессмысленно как-то: вода в дом приходит сама, а потом её выносить на своих двоих. Необходима хотя бы элементарная канализация для дома или дачи. Вариант просто вывести трубу из дома и сливать воду на землю или небольшую яму устроит далеко не всех. Это не очень хорошо выглядит, да и неприятный запах из этой лужи или ямы практически гарантирован. Что же делать? Итак, нам понадобятся: старая металлическая или пластиковая бочка, некоторое количество канализационных труб (не меньше 6-ти метров, желательно ПВХ 110мм), тройник, отвод, примерно 0,5 кубометра щебня средней фракции, лопата и несколько часов нашего драгоценного времени. Выбираем место для нашего водоотводящего колодца. Желательно, не ближе 5-ти метров от дома, не ближе 20-25 метров от колодца или скважины и ниже их по течению грунтовых вод. Копаем яму диаметром больше диаметра бочки минимум на 0,5м (диаметр стандартной бочки 0,6м, высота 0,9м, объем 0,2куб.м) и глубиной около 1,5м (лучше глубже). Делаем в стенках бочки отверстия, если металлическая, то болгаркой, если пластиковая, то ножовкой по дереву с мелким зубом. Делаем отверстие для входящей канализационной трубы в стенке, недалеко от дна бочки. На дно ямы засыпаем не меньше 20см щебенки и ставим бочку кверху дном, сориентировав отверстие под трубу в сторону дома. Теперь нужно выкопать траншею под канализационную трубу, подводя её к нужному вам месту. Трубу необходимо положить с уклоном не меньше 3мм на метр в сторону бочки. В дом её можно завести либо под фундаментом, либо через отверстие в нем. Трубу утеплять нет необходимости, текущая по ней вода прекрасно её согреет. Недалеко от бочки ставим тройник с небольшим куском трубы, выходящим выше поверхности земли, для циркуляции воздуха внутри бочки и выхода воздуха из канализации при её заполнении из дома (чтобы воздух из бочки не пошел к вам в дом). Заводим трубу в бочку через сделанное для этого отверстие. Засыпаем промежуток между бочкой и стенкой ямы щебенкой на всю высоту бочки. На дно бочки, желательно, положить какой-либо не гниющий материал (прекрасно подойдет кусок старого шифера). Засыпаем и траншею, и яму грунтом, тщательно его утрамбовывая. Делаем отверстие в полу или стене дома, окончательно заводя канализацию в дом. Дальше на ваше усмотрение. На кусок трубы, торчащий из земли недалеко от закопанной бочки, можно надеть пластиковый грибок, который с трудом, но можно найти в магазинах. А теперь нюансы. Это исключительно водоотводящая канализация для дома, она не справится с фекальными стоками, её невозможно почистить или как-нибудь обслужить, да она и не предназначена для этого. Эта канализация может быть использована для стоков из кухни или из бани. Такое же устройство имеют водоотводящие колодцы из септика. От глубины ямы зависит микроклимат для бактерий, которые перерабатывают стоки. В идеале, глубина ямы должна быть: глубина промерзания грунта + высота бочки + высота щебеночной подушки (для Ленинградской обл.: 1,2м+0,9м+0,2м=2,3м). Но копать так глубоко – тяжело и не обязательно. Стоки тоже греют бочку.
Простая водоотводящая канализация для дачи с отводом
Если почва в месте установки канализации глинистая, и вода из бочки уходит медленно, то канализацию для дома можно немного усовершенствовать. Для этого нужно проложить еще одну канализационную, а лучше дренажную трубу. Эта труба может выводить воду в дренажную канаву на границе участка, а может никуда не вести, заканчиваясь тупиком. Задача этой трубы отводить лишнюю воду из бочки, увеличивая, таким образом, площадь впитывания воды в грунт (площадь орошения). Труба укладывается в траншею на щебеночную подушку и также засыпается щебенкой, а потом грунтом. Глубина траншеи больше, чем у подводящей трубы, а уклон направлен от бочки. Естественно, канализационную трубу придется испортить некоторым количеством отверстий в нижней части для улучшения стока воды, сделав из неё подобие дренажной трубы. Этого не потребуется, если вывести трубу в дренажную канаву.
Возможно, Вам будут интересны похожие материалы::
- Что делать, если замерзла канализация. Признаться честно, я немного удивлен тому, что канализация может у кого-то замерзнуть. Канализационные трубы, в принципе, замерзнуть не могут, там…
Прокладка и подключение
Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

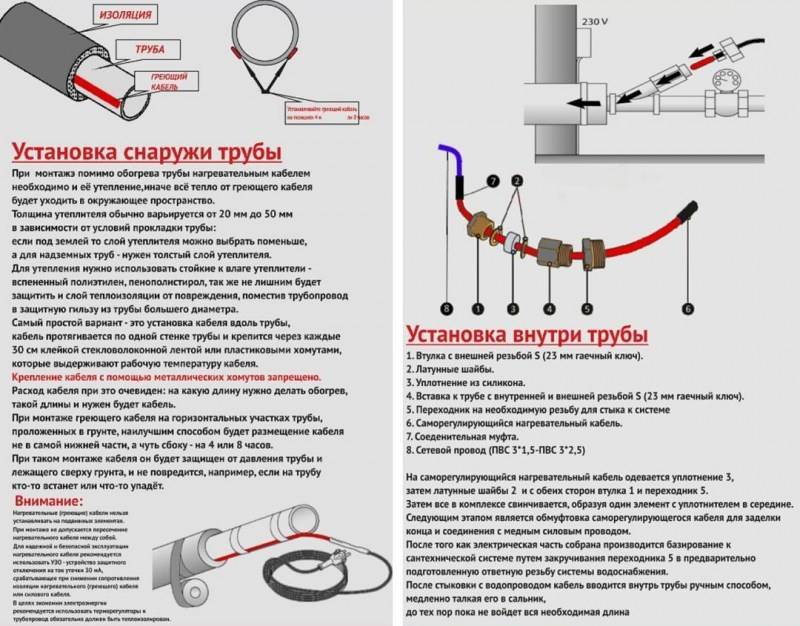

Скрытая укладка внутри трубы
Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:
Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД
- Саморегулирующий греющий кабель подходящей длины;
- Острый нож для снятия изоляции;
- Термоусадочная пленка для изоляции проводников;
- Резиновый сальник;
- Тройник для установки саморегулирующего кабеля внутрь трубы;
- Фен для усадки пленки;
- Электрический провод с вилкой.
Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).
Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.
Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.
Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

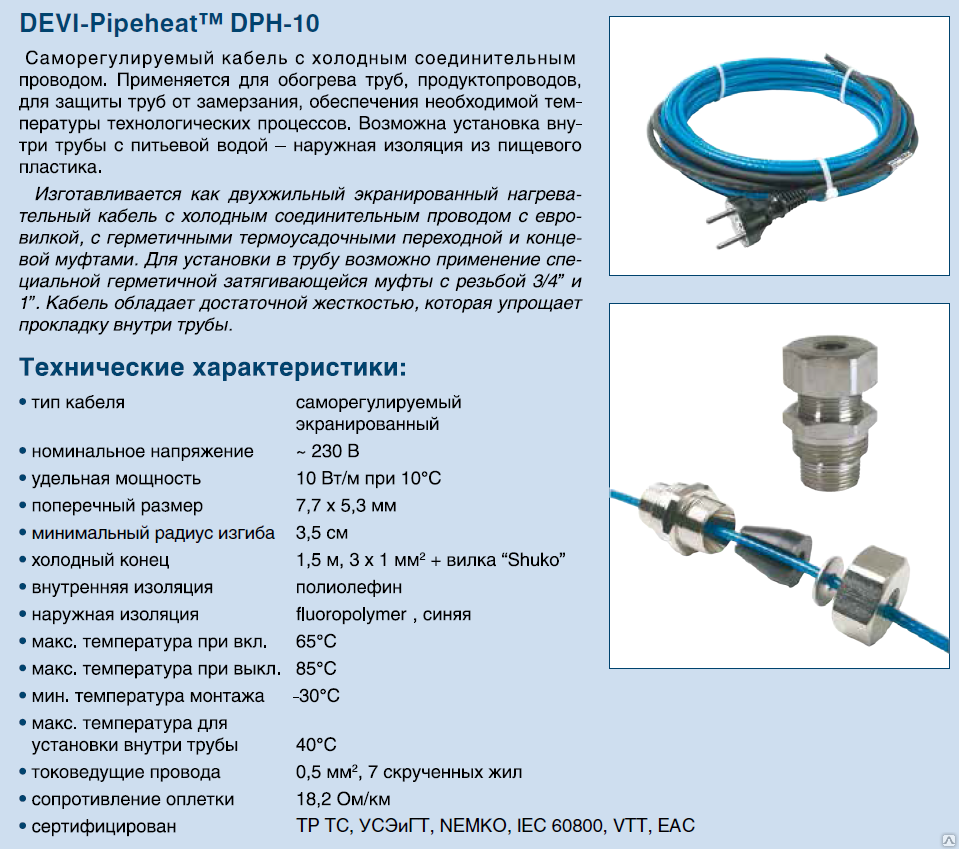

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине
Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

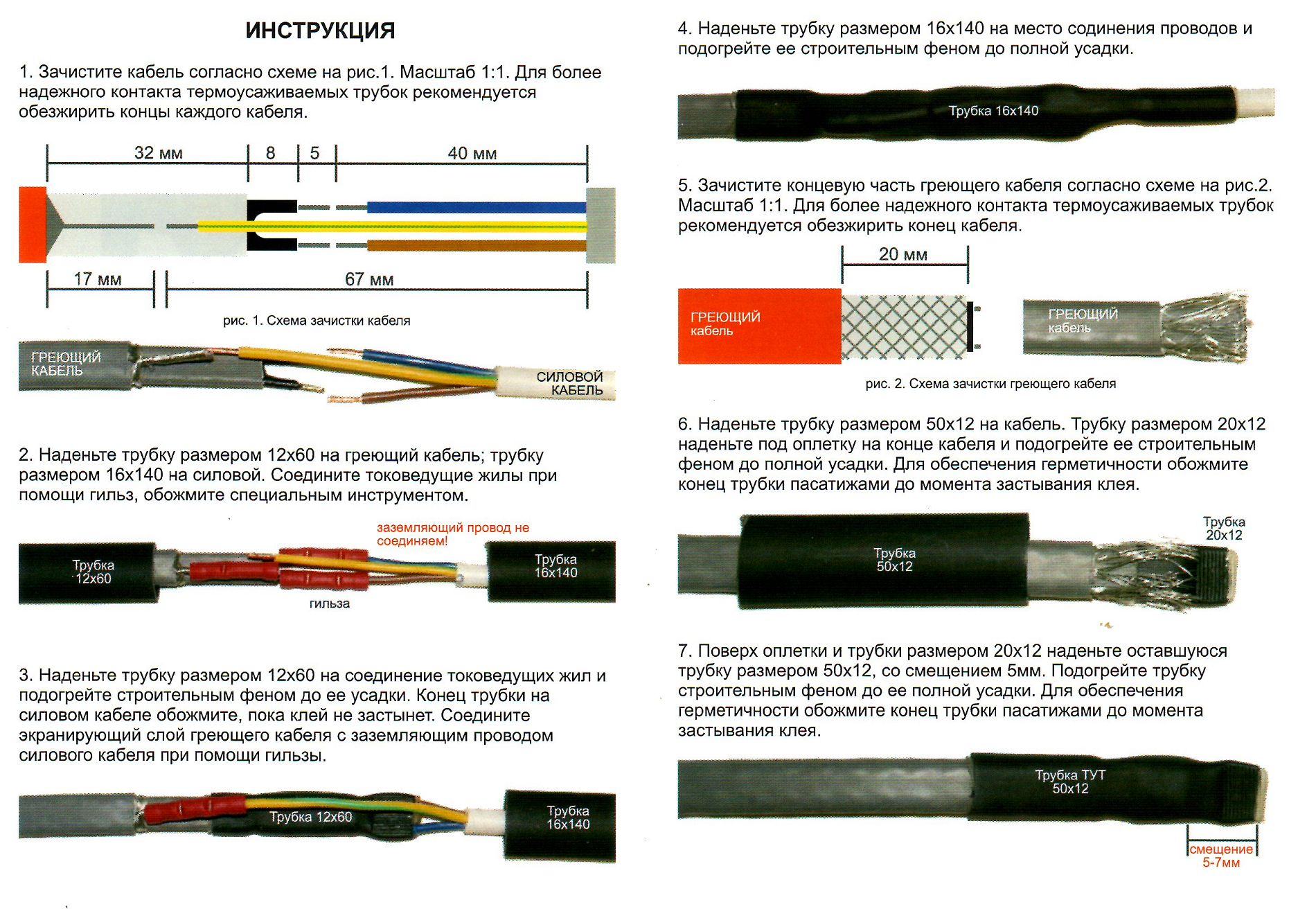

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.
Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).
После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения
Особенное внимание уделите самой дальней концевой части. Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы
Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита
Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.
Открытая наружная укладка
При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.
Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч
Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.
Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.
Методы активной защиты трубопроводов
На сегодняшний день существует несколько способов активной защиты подземных водопроводов и канализационных линий от замерзания, среди которых:
- электрокабель, который монтируется снаружи трубы;
- электрокабель, прокладываемый внутри коммуникации;
- термоплёнка.
Наиболее распространённой методикой защиты считается монтаж греющего кабеля на поверхности трубопроводной конструкции. Первые модели таких электрокабелей имели ряд минусов: ограничения по длине, большие энергозатраты и т. д. Современные электрокабели для труб не имеют таких недостатков и производятся из материалов, показатели сопротивления которых, зависят от температуры. Наружные кабели для подогрева водопроводных и канализационных труб подразделяются на две основные группы:
- резистивные;
- саморегулируемые.
Второй способ активной защиты трубопроводной конструкции от воздействия низких температур — обогрев внутри трубы. Прокладка кабеля внутри коммуникации разрешена на всех участках, кроме запорной арматуры, так как она может повредить электропровод.
Кабель может быть проложен только одним из двух способов — по внешней стороне трубы или же внутри нее
Преимуществом такого метода обогрева водопроводных и канализационных труб является минимизация потерь теплоэнергии. Это связано с тем, что при наружном расположении электрического шнура, часть энергии рассеивается в окружающей среде
Однако протянуть обогрев внутри трубы не так просто, как проложить шнур на её поверхности.Важно! Кабель, прокладываемый внутренним способом, должен соответствовать всем необходимым нормам и требованиям. Он должен иметь хороший коэффициент прочности и жёсткости. Категорически запрещается монтировать внутри труб обычные греющие провода
Категорически запрещается монтировать внутри труб обычные греющие провода.
Третий метод обогрева коммуникаций, которые монтируются под землёй, является наиболее современным, однако, он менее популярен, чем предыдущие варианты. Использование термоплёнки позволяет добиться равномерного прогрева трубопровода. Термоплёнка является конструкцией, которая состоит из стекловолокна и проводников, а также нескольких защитных слоёв. Термическая плёнка отличается высокими прочностными характеристиками, что позволяет её быть резистентной к механическим повреждениям. Крепление такой плёнки к поверхности трубопровода производится довольно просто.
