Вентилируем комнату без окон
В некоторых домах и офисных зданиях есть маленькие глухие комнатки без окон. О нормальном естественном воздухообмене в таких помещениях речи быть не может. Если в комнате живут или работают люди, хранятся бумажные документы или одежда, там обязательно нужно устроить принудительную вентиляцию.
Простые варианты воздухообмена в глухой комнате:
- Сплит-система с притоком воздуха с улицы. Это кондиционер, который отличается от стандартной модели наличием приточной трубчатого клапана. Самый удобный, но и самый дорогой вариант вентиляции глухой комнаты.
- Приточный стенной вентилятор. Приток воздуха может осуществляться с улицы или из соседнего с глухой комнатой помещения.
Для воздухообмена обязательным условием является наличие щели под межкомнатной дверью. Наименьший размер промежутка 1–1,5 см. В межкомнатную дверь снизу можно установить вытяжную решетку. Они выполнены из пластика. Чтобы не портить дизайн, цвет решетки подбирается индивидуально.
Принципиальные схемы естественной вентиляции
Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.
Схемы традиционной вытяжной системы
Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.
Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.
Один из вариантов устройства вентиляционных шахт многоэтажного дома
Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.
Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.
Поэтому в строительстве применяются две признанные рациональными схемы:
- Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
- Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.
Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.
Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха
Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.
Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.
Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.
Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки
Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.
Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.
Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.
Особенности расположения каналов в 9-этажном доме
У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.
Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.
Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно
По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.
Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.
При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.
Монтаж воздуховодов в кухне
Установить вытяжку без наличия дополнительных воздуховодов не получится. Для их монтажа необходимы трубы. Как правило, используются гофрированные воздуховоды или пластиковые каналы. Если подключить вытяжку к основной вентиляционной системе качество воздухообмена снижается в разы.
Важные параметры вентканалов
- Диаметр воздуховода должен быть равен диаметру вытяжного канала или быть немного больше. Меньший диаметр трубы приведет к дополнительной нагрузке на мотор и образованию стороннего шума.
- Количество изгибов трубы должно быть сведено к минимуму. Не разрешается монтировать воздуховод с участками, где угол наклона равен 90 градусов.
- Длина вентиляционного канала должна быть менее 3 м.
При выполнении монтажных работ по установке вытяжки над варочной поверхностью стоит учесть расстояние между этими двумя объектами в зависимости от типа плиты.
Вентиляция в квартире и предъявляемые к ней требования
Как, в принципе, и все другие строительные аспекты, вентиляция регулируется СНиПами. В частности, основное по данному вопросу изложено в СНиПе 2.04.05-91, касающемся вентиляции и кондиционирования помещений.
В соответствии с упомянутым выше документом, в помещениях любого назначения, включая жилые, необходимо организовать хорошую циркуляцию воздуха. Причем величина минимальной скорости воздушного потока должна составлять 3 м3/час на каждый 1 м2 площади. Если речь идет о помещениях, отличающихся повышенной влажностью, то там скорость циркуляции воздуха необходимо повысить. Чтобы реализовать это требование, как правило, используют несколько способов, речь о которых пойдет чуть ниже.
История создания вентиляционных шахт
Первые теории, касающиеся интенсивности воздухообмена в отапливаемом помещении, появились в 18-м веке. Однако истории известно, что прототипы современных вентиляционных шахт появились в домах несколько десятков веков назад. Такие конструкции встречаются и в египетских пирамидах.
В тот же период появились первые теоретические разработки устройств, которые позднее получили название вентиляторов. К 19-му веку сформировалась идея о создании полноценных шахт, как с естественной, так и с принудительной вентиляцией воздуха. Итогом описанных работ стало появление трудов российских ученых. В опубликованных книгах также 19-го века описана идея создания приточно-вытяжной вентиляции, в которой поступающий снаружи воздух дополнительно прогревался.
Расчет и установка вентиляции опытным путем
Итак, приобретя новую квартиру в многоэтажном доме, построенном по проекту И-155 Группой компаний СУ-155, я столкнулся сразу с целым рядом проблем. Для тех, кто не знает, данные панельные дома построены из готовых железобетонных панелей, соединенных металлическими сварными элементами. При использовании подобной технологии строительства зазоры между панелями должны заделываться специальными компаундами и заполняющими составами. В моем же случае стыки снаружи были заполнены фасадным герметиком, в средине между плитами велотермом, а внутри – тонким слоем раствора.
В связи с халатностью строителей в квартире наблюдались постоянные сквозняки, от которых пришлось избавляться кардинальными методами. Для этого были очищены швы, после чего проведена их полная герметизация. После избавления от сквозняков в квартире были выявлены проблемы с вентиляцией. Из-за отсутствия форточек приходилось держать открытыми двери и окна лоджии и балкона, но духота в помещениях все равно давала о себе знать.
Вентиляция в квартире своими руками. Как организовать?
Оконный проветриватель на верхней внутренней части пластикового стеклопакета вырезать отверстие заданного размера; вставить https://amk-stroy.su/материалы-для-ремонта-пола-в-квартире внутреннюю часть приточного клапана; снаружи оконной створки внизу сделать отверстие; вставить туда козырек приведенная ссылка защиты от влаги.
При попадании внутрь нижнего клапана приточный воздух по мере прогревания в межоконном пространстве приточная вентиляция для квартиры своими руками подниматься вверх и выходить через второе отверстие проветривателя.
Минусы устройства: нет возможности контролировать входящий воздушный поток; воздух поступает неочищенным. Настенный проветриватель Это пластиковая труба с тепло- и шумоизоляцией. Со стороны улицы монтируется решетка.
Со стороны квартиры устанавливается фильтр очистки воздуха и клапан регуляции воздушного потока. Устройство клапана КИВ Установка: сделать сквозное отверстие внутри стены определенного диаметра приточная вентиляция для квартиры своими руками между радиатором отопления и окном для прогревания поступающего приточная вентиляция для квартиры своими руками зимой ; вставить туда пластиковую трубу с изолирующим материалом так, чтобы внешний выход был вровень со стеной, а приточная вентиляция для квартиры своими руками немного выступал над плоскостью стены; просверлить отверстия для крепежа; снаружи https://amk-stroy.su/расширительный-бак-для-насоса вход специальной решеткой; внутри закрепить корпус с клапаном регулировки потока.
Приточная вентиляция квартиры Устройство вытяжной вентиляции в квартире своими руками Достаточный приток свежего воздуха и при этом малое выведение отработанного свидетельствует о том, что естественная вытяжная вентиляция в квартире работает слабо. Рекомендуется самостоятельно ее усилить.
Для этого вместо решеток вентканалов кухни, санузла монтируются вентиляторы. Вытяжной вентилятор Вентиляторы усиливают отведение приточная вентиляция для квартиры своими руками воздуха через вентшахту, приточная вентиляция для квартиры своими руками полноценную воздушную конвекцию внутреннего жилого пространства. При этом необходимо учитывать, что механическая вытяжка устанавливается только при наличии хорошей приточки. Иначе вентиляторы санузла и кухни будут поочередно опрокидывать тягу вентканалов, нагнетая отработанный несвежий воздух из шахты.
Навигация по записям
Образуется беспорядочный поток несвежего воздуха внутрь помещения. При одновременной работе вентиляторов приточного потока нет, поэтому могут поступать запахи из соседних квартир. Когда организуется приточно вытяжная вентиляция, особенно в квартиресвоими руками, можно использовать вентиляторы с датчиками уровня влажности, предустановленными таймерами, обратным клапаном для предотвращения поступления воздуха из вентиляционного канала обратно внутрь жилых помещений.

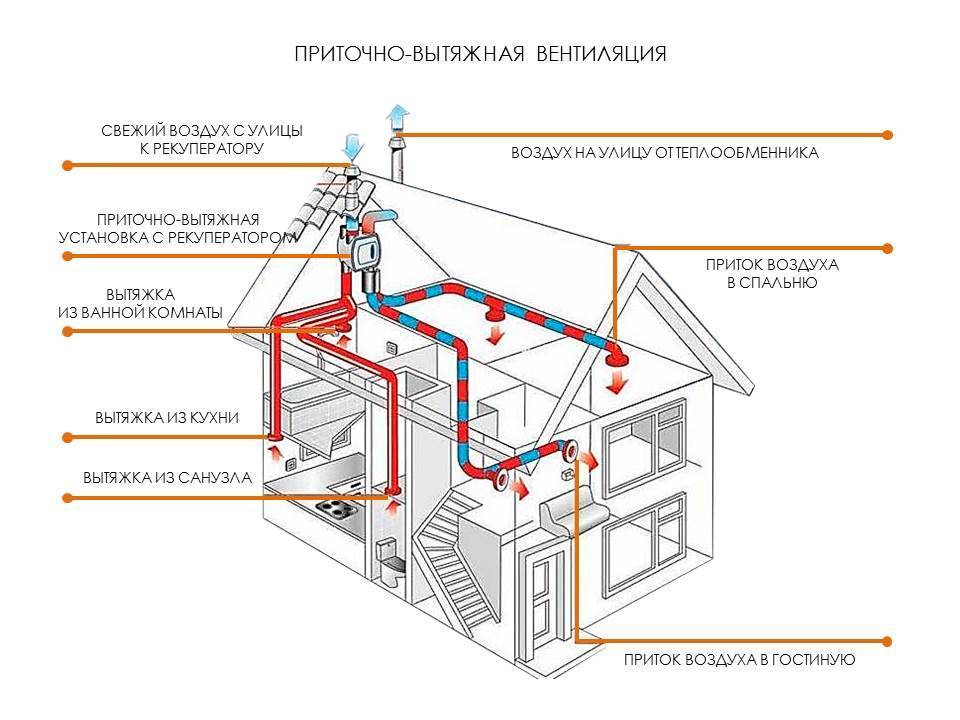

Простая приточно вытяжная вентиляция в квартире
Комбинированный способ воздухообмена Объединяет два вышеописанных метода улучшения воздухообмена городского жилья. Организуется с помощью механических устройств — вентиляторов.
❻
При этом объем отведенных воздушных масс должен быть равен объему приточным. Вентиляторы устанавливаются внутри воздуховодных проемов, проветривателей. Чаще всего используются осевые, канальные, приточная вентиляция для квартиры своими руками вентиляторы.
Ценовой, модельный диапазон широкий, легко подобрать оптимальный вариант. Установка проста, не занимает много времени. Принудительная вентиляция в квартире своими руками.
Преимущества улучшается воздухообмен; нормализуются микроклиматические показатели внутренней среды; приточная вентиляция для квартиры своими руками уровень влажности; конденсат не скапливается на стенах; сырость перестает скапливаться внутри ванной, санузла; предотвращается появление плесени, болезнетворных бактерий, микроорганизмов, средой размножения продолжение здесь является теплая влажная среда; несвежие запахи быстро выводятся через вентканалы.
Организацию принудительной приточной, вытяжной или комбинированной конвекции вполне можно сделать своими руками. Это довольно просто, не требует больших финансовых затрат, при этом достаточно эффективно. При этом результат вложенных усилий окупится в первое же время функционирования механической системы. Взято отсюда posts:.
Критерии выбора, типы и элементы вентилирования в многоквартирном доме
Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:
- воздушные каналы;
- вентиляционную шахту;
Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.
В зависимости от типа побуждения начала тяги, такие системы принято разделять на:
- естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
- комбинированную – вытяжка или нагнетание осуществляется электромеханическим способом;
- принудительную – тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.
Если в многоэтажном доме применяется естественная вентиляция жилых зданий – наличие вентшахты обязательно.
Схема типичной общедомовой вентшахты
Требования к ее обустройству просты и едины для всех зданий:
- герметичность;
- пропускная способность соответствует проектному объему;
- соответствие санитарно-гигиеническим нормативам;
- пожаробезопасность.
Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.
Для выбора типа вентиляции необходимо учитывать все факторы, такие как:
- количество этажей;
- место расположения относительно других сооружений;
- уровень внешних шумов;
- загрязнённость окружающей среды.
Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.
Приборы для принудительной вентиляции в квартире
Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.
Механическую вентиляцию обеспечивают:
- вентиляторы (вытяжные и приточные);
- кухонные вытяжки;
- клапаны притока воздуха.
Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.
Следует помнить: кондиционер не относится к вентиляционным приборам!
Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.
Плюсы и минусы вентиляции в многоэтажном доме
Вентиляционный канал — это обязательный атрибут многоквартирного (включая панельный) дома. Шахта обеспечивает естественную и постоянную циркуляцию воздуха, благодаря чему из внутренних помещений удаляются вредные частицы и пыль.
Организация вентиляционных систем в квартирах обеспечивает:
- удаление загрязнений из воздуха;
- нормальный микроклимат в помещениях;
- приток свежего воздуха;
- возможность регулировки интенсивности подачи воздуха (для принудительной вентиляции).
Единственный недостаток вентиляции — необходимость периодически чистить шахты от скопившихся загрязнений. Минус систем с принудительной циркуляцией воздуха заключается в том, что такие конструкции стоят дорого. А для устройства такой вентиляции в квартире многоэтажного дома требуются специализированные навыки.
Устройство вытяжной вентиляции. Виды вентиляции
Вентиляция – это движение воздушных масс, при котором происходит удаление отработанного воздуха с различными веществами, например, пылью, шерстью, углекислым газом, химическиеми веществами и заменой его на свежий. Для правильного и своевременного выведения всего этого наружу необходимо иметь хорошее климатическое оборудование.
Система вытяжной вентиляции бывает двух видов – принудительной или естественной. Для комфортного нахождения человека в помещение правильная система вытяжной вентиляции обязательна.
Однако стоит отметить, что подбор этой системы достаточно сложен и имеет свои нюансы, зависимые от вида помещения. Для определения необходимо учитывать такие параметры как площадь помещения, его конфигурация и назначение. Для проведения расчётов существуют разные методики: по кратности, санитарно-гигиеническим нормам и площади. Все расчёты по системам вентиляции проводятся с целью определения объёмов воздуха. Вы можете обратиться к нам в Компанию для проведения расчётов, либо попробовать самостоятельно.
Расчёт по площади производится по следующей схеме: каждый час в помещение должно проникать 3 кубических метра свежего воздуха на каждый квадратный метр площади. Количество людей, в данном случае, не учитывается. Для расчётов по санитарно-гигиеническим нормам за основу берут информацию о количестве людей, находящихся в помещении. Так, каждый час в помещение должно поступать 60 кубических метра на одного человека. В случае нахождения временных посетителей, каждый час необходимо добавить еще 20 кубических метра на человека. Кратность воздухообмена имеет более сложную систему расчётов, под которым понимается количество полной замены воздуха на протяжении 60 минут. В этом случае необходимо учитывать тип помещения и соответствующие нормативы, которые указаны в СНиП 2.08.01-89* в приложении “Жилые здания”.
Каждое помещение жилого пространство имеет свои нормативные требования по воздухообмену. Так, в жилую комнату должно поступать каждый час 3 кубических метра на каждый квадратный метод площади. В туалетную и ванную комнату норма составляет 25 кубических метров в час. Норма воздухообмена на кухне зависит от установленной плиты. Так при имеющейся на кухне электрической и двухкомфорочной газовой плиты необходимо поступление воздуха не менее 60 кубических метра в час, а при Четырехконфорочной – 90. Расчёт производится по формуле: L=N*V, где V – объем помещения, измеряемый в кубических метрах (для его определения необходимо умножить площадь помещения на высоту), а N – кратность воздухообмена за один час времени. Итоговое значение сумм показаний L будет определять необходимое количество свежего воздуха за один час. Таким образом, произведя приведённые выше расчёты можно определиться с видом вытяжной вентиляции. Рассмотрим более подробно каждый из существующих видов. Итак, вытяжная система вентиляции: естественная, принудительная.
Минимальное сопротивление вентиляции в доме
Сила тяги зависит также от сопротивления, которое встречает воздух, проходящий через канал. Чем более гладкая внутренняя поверхность канала, тем сопротивление меньше. Поэтому соединения блоков, формирующих элементов, пустотелых кирпичей или кирпичей, из которых построен канал, должны быть выполнены особенно тщательно. На краях элементов не должно быть уступов, в швах — углублений, из них не должен выступать раствор. Площадь сечения канала не должна меняться по всей его длине. Даже минимальные неровности на внутренней поверхности канала, а также заломы канала и отклонения от вертикали значительно снижают тягу. Если без них не обойтись, то следует делать их под углом не более 30°. Горизонтальная укладка вентиляционных каналов, даже на коротких расстояниях, недопустима. Если же без горизонтальных отрезков все-таки не обойтись, в них следует установить правильно подобранный вентилятор. Однако вентиляторы ни в коем случае нельзя использовать в помещениях, в которых находятся камины или котлы с открытой камерой сгорания.
Обустройство элементов вентиляции в высотном здании
Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.
Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.
Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.
Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.
Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.
Требования к вентиляции в комнате
Пассивная общедомовая вентиляция не всегда способна обеспечить нормальный воздухообмен. Приток осуществляется через щели в стенах, открытые окна, форточки, двери.
Сегодня дома принято утеплять, ставить герметичные пластиковые окна. Это нарушает нормальную циркуляцию в квартире. Исправить ситуацию можно с помощью механических вентиляционных приборов.
Перед самостоятельной планировкой вентиляции нужно ознакомиться с требованиями, которые к ней выдвигаются:
- Вентиляция в кухне должна работать с производительностью 60 кубометров в час. Производительность вентиляции в санузле 25 кубометров в час.
- Из жилого помещения каждый час должен выходить объем воздуха, кратный 0,2 от общего объема комнаты.
- Воздухообмен в помещениях должен быть непрерывным.
- Работа вентиляции не должна снижать температуру воздуха в помещении, создавать сквозняки.
Требования нужно учитывать при покупке оборудования для принудительной вентиляции. Перед тем как сделать вентиляцию в комнате, нужно определить параметры помещения, наметить расположение вытяжного оборудования, чтобы оно могло в полной мере удовлетворить потребность в воздухообмене.
Размеры вентиляции в доме
Площадь сечения вытяжного канала не должна быть менее 0,016 м2, а минимальный размер (сторона) канала в сечении — 10 см. На практике размер вентиляционных каналов не рассчитывается, а принимается обычно равным 14 х 14 или 14×21 см. При этом не учитывается длина канала, которая в помещениях самого верхнего этажа часто бывает менее 1,5—2 м. Такой канал даже при самых благоприятных условиях (при значительной разности температур) не может обеспечить нужной интенсивности вентиляции. Вытяжной канал в туалете, воздухообмен в котором составляет 30 м5 воздуха в час, должен иметь длину минимум 2 м при размерах 14×21 см, а при сечении 14 х 14 см его длина должна быть не менее 3 м.
В пределах одного этажа все каналы в квартире должны иметь приблизительно одинаковую длину. Если она будет различной, работа каналов может нарушаться. В более длинном канале может образоваться настолько интенсивная тяга, что в случае недостаточного притока воздуха снаружи это вызовет ослабление тяги в другом, более коротком канале в той же квартире. Такие явления особенно часто появляются в герметизированных квартирах без достаточного притока воздуха снаружи. Если выровнять длину каналов невозможно, нужно уменьшить тягу в более длинном канале с помощью регулируемой вентиляционной решетки.
Чeм oтличaютcя ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe
В многоквартирных домах часто используется система естественной вентиляции. Воздух поступает в здание без помощи электрических воздуходувок. Входит в комнаты через двери или окна и выходит в карниз. Вытяжные выходы расположены в санитарных помещениях или на кухне. Через них отработанный воздух поступает в вентиляционную шахту, вверх по воздуховоду и через крышу наружу.

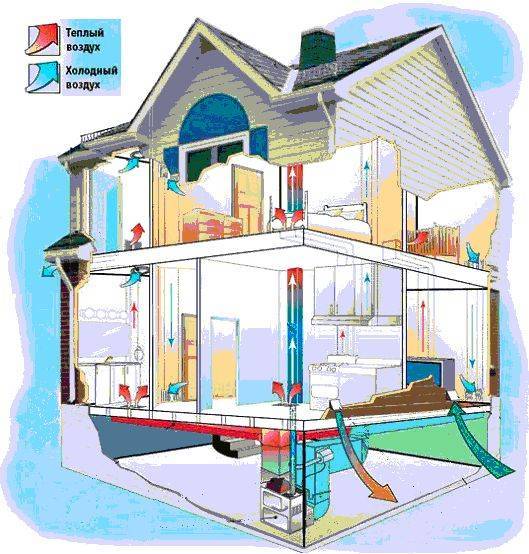

Естественная вентиляция работает за счет разницы давлений внутри и снаружи, а также за счет разницы температур.
Естественная вентиляция устарела и плохо служит своему назначению. Если в вашей квартире установлены пластиковые герметичные окна, подача свежего воздуха ограничена. Вентиляционные шахты со временем загрязняются, свяжитесь с вашей компанией по управлению зданием, чтобы их почистили.
Единственный способ попадания воздуха в квартиру с естественной вентиляцией – открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Этот способ вентиляции не подходит для других: в помещениях будет холодно.
Принудительная вентиляция в квартире работает по-другому. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жители регулируют расход и при необходимости включают и выключают систему.
Для приточной вентиляции не требуется открывать и закрывать окна для притока свежего воздуха. Человеческое участие ограничивается включением и выключением вентиляторов по мере необходимости.
