Что собой представляет собой устройство смесителя для ванной с душем?

Что представляет собой устройство душевого смесителя?

При производстве современного смесителя для душа учитываются основные требования, относящиеся к его эксплуатации. Главным требованием является то, что подаваемый поток воды в душ должен быть четко отрегулированным и независимо от колебаний температуры и давления подавать воду требуемой температуры.

1. Конструкция для душа состоит из корпуса, боковины, излива, подводящих труб (под холодную и горячую воду), втулки, накидной гайки и подвижного конуса.
2. Обычное устройство имеет поворотный механизм излива. Данное изделие имеет свой недостаток – переключатель и излив имеют подвижное устройство, которое часто выходит из строя.

Проводя установку смесителя, следует учитывать то, что все они имеют декоративное покрытие. Чтобы этот слой при установке не был нарушен, губки не должны иметь зубцов. Если губка все-таки с зубцами, под нее необходимо подложить латунную или картонную полоску.

На данный момент самыми распространенными являются смесители для душа пробкового типа, такие как для раковин и ванн. Чтобы это устройство соединить с подводными трубами, применяются накидные гайки и втулки. Так как обеспечить равное расстояние между трубами и патрубками часто не представляется возможным, втулки изготавливаются уже слегка изогнутыми.

Основные виды кранов

Сегодня на выбор пользователей предоставлено огромное количество моделей на любой вкус. Отличаются они между собой по внешнему виду, внутреннему устройству и ценовой категории. Стоит напомнить, что качественный смеситель не должен стоить слишком дёшево.

• Однорычажные конструкции. Моделью, быстро завоевавшей любовь и доверие пользователей, является модель с рычагом для включения и выключения воды. Он расположен над изливом и подаёт струю поднятием механизма. Температура воды регулируется движением механизма из стороны в сторону. Происходят эти движения благодаря картриджу, расположенному внутри.
• Двухвентильные конструкции. Классические смесители, пришедшие из прошлого века, всё ещё остаются популярными и привычными. Схема этой конструкции представляет собой гусак для подачи воды, по обеим сторонам которого расположены краны для горячей и холодной струи. Открывая оба вентиля, можно смешивать и регулировать температуру и напор. Движущим механизмом здесь являются кран-буксы, находящиеся внутри.

Фото 1. Бюджетный вариант настенного двухвентильного смесителя с душевой лейкой Профсан 158 ЕВРО.

Термостатические конструкции. Венец удобства всех смесителей с душем. Прибор устроен таким образом, что подаёт струю выбранной температуры без перепадов. На сегодняшний день все смесители такого типа делятся на механические и электронные.

Рекомендации по выбору устройства

При выборе такого элемента необходимо руководствоваться некоторыми правилами:

Схема однорычажного смесителя с шаровым механизмом.

Следует определить, для чего он будет предназначаться

Такой механизм способен выдержать высокое давление и достаточно надежный. Фланцевый тип (полнопроходной) прикрепляется посредством резьбы, применяется для жидкостей и газа, но не в агрессивной среде.
При покупке нужно тщательно осмотреть его на наличие брака и полной комплектации, в ином случае могут возникнуть протечки и необходимость провести ремонт. В комплект должны входить: шток уплотнения, ручка управления, тефлоновые уплотнительные седла, гайки, стальной или латунный шар, шток из латуни, шток резинового уплотнителя, латунный корпус, регулировочная гайка, уплотнительная шайба.
В продаже имеется два вида систем: с разборным корпусом и цельносварные.

Приоритетным является кран с разборным устройством корпуса, и обусловлено это следующими преимуществами:

1. Такой аксессуар является более надежным, поскольку не имеет многочисленных прокладок, которые, изнашиваясь, приводят к внезапным протечкам.
2. Их конструкция довольно проста, поэтому и ремонт не вызывает каких-либо сложностей, даже у человека, не разбирающегося в сантехнике.
3. Изделия данного вида очень удобны в эксплуатации. Для их использования достаточно лишь опустить или поднять рычаг.
4. Устройство обладает высокой степенью герметичности, которая достигается за счет плотного прилегания шара к крану.
5. Компактны в отличие от всех остальных.

Схема крана Маевского.

Разновидностью запорного устройства является кран Маевского (радиаторный игольчатый воздушный клапан), основным предназначением которого является удаление скопившегося воздуха в радиаторных батареях.

Устройство такого изделия несколько иное, чем водопроводного. Он гораздо удобнее обычного крана, применяемого для устранения пробок воздуха. Довольно часто во время подачи горячей воды в радиаторы центрального отопления образуются пузырьки воздуха, затрудняющие нормальную циркуляцию воды. Только установка крана Маевского позволит быстро и легко устранить проблему.

Его основой является игольчатый запорный клапан, который выполнен под четырехгранный ключ и имеет прорези для шлицевой отвертки.

Также имеется специальный клапан с пробкой, который необходим для вворачивания в верхнюю часть радиатора. Для герметичности между штоком клапана и винтом монтируется пластиковый кожух, что препятствует протеканию батареи во время открытия крана.

Если радиатор прогревается не полностью — это свидетельствует о скапливании воздуха. Чтобы это устранить, следует открыть кран специальным ключом до тех пор, пока не появится струйка воды.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

• Ключи рожково-накидные с размерами зева (S) 12 – 30 мм.
• Комплект шестигранных ключей. Обычно нужны шестигранники 3, 10 мм – для стопора картриджа однорычажного крана и футорок классических моделей соответственно.
• Отвертки с плоским, крестовым жалом шириной 3 – 4 мм для крепежа барашков.
• Пассатижи пригодятся, чтобы вывинтить заглушки ручек.
• Канцелярский нож, чтобы поддевать защитные крышечки рукояток.

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Профессиональная оснастка:

• Ключи переставные сантехнические (трубные), накладные неметаллические губки к ним.
• Ленточные (натяжные) образцы, аккуратно зажимающие хромированные детали типа колпаков.
• Специальные ключи: торцовые к фиксирующему картридж или шар резьбовому кольцу изделий некоторых фирм, пластмассовые для замены аэратора.

В проблемных случаях требуются:

• Средство WD-40 или аналоги, растворяющие ржавчину.
• Электродрель, чтобы высверлить винт, фиксирующий рукоятку. Сверло должно быть меньше диаметра болта на величину шага резьбы плюс запас на разбивку отверстия (0,1 – 0,2 мм). Планируя замену буксы, удаляют шляпку сверлом большего, чем стержень диаметра.
• Тиски позволяют надежно зажать кран между дощечек, не повредив покрытие.

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

№1. Конструкция смесителя

Смесители для ванной, душа, раковины или биде имеют похожую конструкцию. Они могут быть двухвентильными, однорычажными, термостатическими и бесконтактными или сенсорными. Каждый из них может похвастаться своими преимуществами и будет незаменимым в конкретных ситуациях.

Двухвентильные смесители

Это самые простые смесители, которые до недавнего времени были единственно возможным и самым популярным вариантом. Они имеют два вентиля, при повороте которых льется горячая или холодная вода. В основе таких смесителей лежит кран-букса, который пропускает потоки воды или перекрывает один из них. Слабое место – уплотнительная прокладка, которая имеет свойство довольно быстро истираться, поэтому будет требовать частой замены. Резиновые прокладки быстрее приходят в негодность, чем керамические запорные элементы, поэтому лучше выбирать последние. Двухвентильные смесители хоть и просты в обращении, но не очень удобны, так как настроить требуемую температуру и напор воды не всегда легко.

Несмотря на появление множества новых типов смесителей, данные все еще остаются популярными, и объясняется это не только их доступной стоимостью. Часто подобные смесители выбирают те, кто хочет оформить свою ванную комнату в классическом стиле или в стиле кантри, так как в подобный интерьер не впишутся современные однорычажные модели. Такие смесители более простые в установке, что можно отнести к их плюсам, ведь можно будет обойтись без привлечения специалистов.

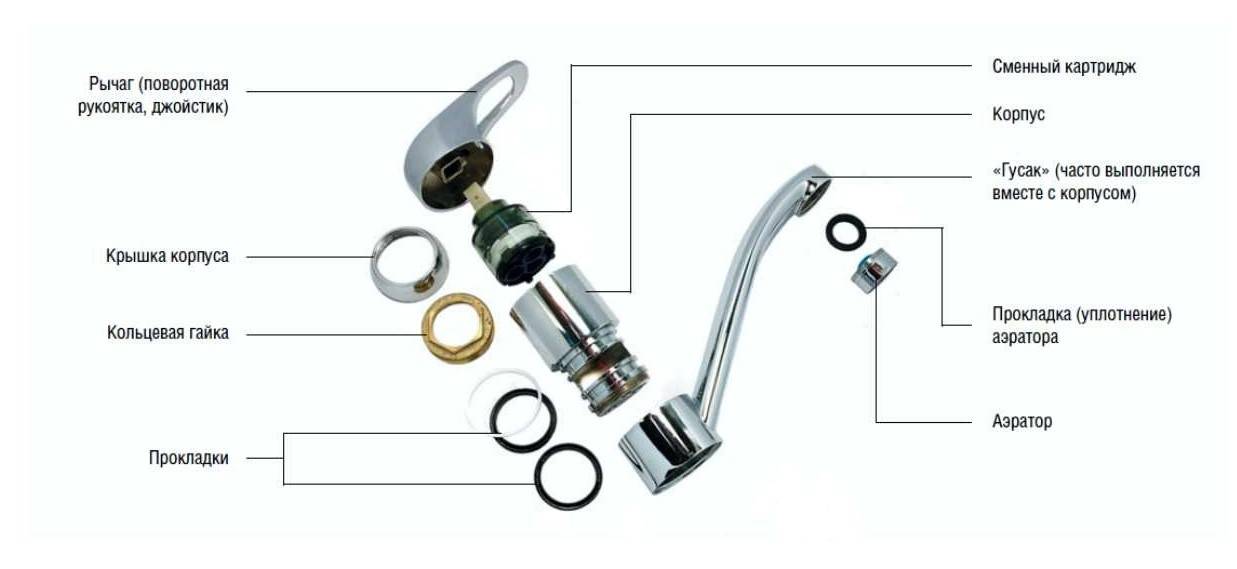

Однорычажные смесители

Это самые популярные на сегодняшний день смесители. Они оснащены только одной ручкой, которая может иметь совершенно разный дизайн. Она поворачивается как из стороны в сторону, так и вверх и вниз, поэтому регулировать напор и температуру воды максимально просто – достаточно совершить одно легкое движение. Кроме того, прекращать поток воды можно также очень быстро, опустив смеситель вниз.

Подобные смесители могут иметь шаровое устройство или же работать на основе картриджа. Последние модели на сегодняшний день более распространены. Кстати, одной из разновидностью однорычажных смесителей являются джойстиковые. Если в однорычажных смеситель располагается вдоль излива, то в джойстиковых – в вертикальном положении и напоминает рычаг в автомобильной коробке передач. С точки зрения функциональности и удобства разницы нет – основное отличие состоит лишь в дизайне.

Однорычажные смесители очень экономичны, так как необходимую температуру воды настроить довольно просто. Кроме того, есть варианты со встроенным экономичным режимом. В этом случае будет ощутимо сопротивление хода рычага при переходе из одного режима в другой.

Необходимо отметить, что подобные варианты более сложны в монтаже и ремонте, более требовательны к качеству воды, так как повышенная ее жесткость может стать причиной поломок.

Еще одна разновидность таких смесителей – каскадные, излив которых более широкий и узкий. Через него проходит в 2-3 раза больше воды, чем через обычный излив, что не очень экономно. Они хорошо смотрятся в больших помещениях и могут быть использованы в качестве смесителя для ванны или раковины как стильное дополнение интерьера.

Термостатические смесители

Подобные смесители уже не редкость на сантехническом рынке. Они очень удобны тем, что подают воду только одной температуры, которую заранее настраивает пользователь. С помощью рычага можно изменять лишь напор, не заботясь о том, чтобы подобрать комфортную температуру. С помощью второго рычажка можно поменять и значение температуры, если подобная необходимость возникнет.

Несмотря на повышенное удобство и экономию воды, у термостатических смесителей есть и некоторые недостатки. Так, они отличаются высокой ценой, а если система не сможет подготовить воду заданной температуры, то она просто заблокирует воду.

Бесконтактные смесители

Эти смесители – последнее слово техники. Они позволяют максимально удобно, быстро и комфортно проводить все гигиенические процедуры. Смеситель снабжен инфракрасным датчиком, который реагирует на поднесенные руки и включает воду. Когда вы уберете руки, вода перестанет литься. Энергию такие устройства берут либо от домашней электросети, либо от батареек. Подобные смесители часто можно увидеть в общественных заведениях, но они начинают активно использоваться в обычных ванных комнатах. Сегодня, кстати, получают популярность смесители с сенсорной панелью управления, на которой отображаются все параметры потока воды, и с помощью которого можно им управлять.

Смеситель для ванны с душем цена

От производителя к производителю стоимость разнится и иногда в разы. Но общие рекомендации в покупке смесителей одни: ориентироваться на среднюю стоимость и не гнаться за чрезмерной сложностью в поисках бюджетных вариантов.

Как показывает практика, чем дешевле смеситель для ванной, тем больше проблем возникает при его использовании.

Буквально через полгода начинают течь прокладки, очень часто дешевый механизм не держит воду, и из крана вода начинает капать, а иногда и течь тонкой струйкой. Тем, у кого стоят счетчики воды, знакома ситуация, когда после таких протечек приходил довольно внушительный счет за квартплату.

Вот и получается, что на одном экономим, а на другом теряем во много раз больше. Конечно, многим не по карману приобрести дорогой кран для душа, но ассортимент средней группы доступен каждому.

Стоимость вентильных смесителей начинается от 1 480 рублей, поэтому в случае невозможности отремонтировать многие поступают довольно просто – покупают другой прибор, хотя ничего сложного в устранении простейших неисправностей в нем нет.

Ответственный продавец обязан распаковать изделие и показать покупателю содержимое. Беглое ознакомление с комплектацией избавит от неприятностей при установке смесителя.

Фирменные изделия обычно предоставлены в картонных коробках: смеситель в нетканом мешочке, детали крепежа в полиэтиленовых пакетах. Комплект состоит из корпуса, двух коротких шлангов и набора креплений.

В других комплектациях присутствуют декоративные насадки на трубы, душевой шланг с распылителем, держатели, прочее.

Проверьте наличие в коробке гарантийного талона и паспорта изделия с краткой инструкцией по монтажу.

Другие виды

Использование термостата в конструкции позволяет получить нужную температуру струи воды и поддерживать ее постоянно. Но смесители такого рода стоят дороже, чем обычные варианты. Датчики термостата – слабая часть этих аппаратов. Заменить вышедший из строя этот элемент самому довольно сложно: обычно он установлен во внутренней части конструкции, и поэтому придется разбирать смеситель полностью.

Использование электроники, инфракрасного излучения или ультразвуковых датчиков позволяет экономить воду, так как запоры на смесителе срабатывают и пропускают струю воды только в том случае, если человек подставил руки под носик прибора. Но такие аппараты еще не получили достаточного распространения из-за дороговизны. В основном их используют в фешенебельных отелях и гостиницах. При выходе из строя подобного устройства понадобится высококвалифицированный специалист-сантехник, который знаком с электроникой.

Если нужна замена смесителя в ванной, то для демонтажа старого и установки нового агрегата нужны следующие инструменты и материалы:

• разводной и гаечный ключи;
• фигурная и простая отвертки;
• плоскогубцы;
• тефлоновая лента или пакля.

https://youtube.com/watch?v=P21oWbMEErU

Знать устройство смесителя нужно для того, чтобы при его эксплуатации вовремя менять сносившиеся резиновые прокладки и вышедшие из строя запорные вентили (если используется стандартный прибор с одним или двумя вентилями). Если испортился рычажный вариант, то может быть нужна замена картриджа. Для этого очищают посадочное место от известковых частиц (налета) и устанавливают новый.

Конструктивные характеристики устройства и возможность его самостоятельного ремонта

Смеситель для ванной с душем является необходимым атрибутом практически каждой квартиры. Ведь нет ничего лучше, чем в жаркий летний день ощутить на своем теле прохладные струи воды, которая не только освежит человека, но и придаст ему бодрость. В свою очередь, обыкновенная ванная вряд ли сможет удовлетворить подобные желания. К тому же использование душа существенно экономит воду, что также является положительным моментом. Именно поэтому в последнее время все большее количество людей устанавливают в свою ванную комнату смеситель с режимом переключения на душ. Однако из-за достаточно сложного устройства подобных приспособлений они довольно часто выходят из строя, требуя ремонта или даже полной замены. В таких условиях неминуемо возникает вопрос, как починить кран в ванной, поскольку нарушение в его работе в некоторых случаях делает невозможным пользование всей комнатой.

Для того чтобы устранить подобные поломки, можно воспользоваться услугами профессионалов, которые в кратчайшие сроки проведут все работу и гарантируют ее качество, или же полностью заменить смеситель. Однако оба эти варианта требуют вложения определенных материальных средств, что не всегда является возможным. Альтернативой является ремонт смесителей для ванной с душем, проведенный самостоятельно. При этом для осуществления подобных действий необходимо первоначально изучить устройство смесителя для ванной с душем и понять его структуру. Только так можно быть уверенным в правильности проведения работ и положительном их результате.

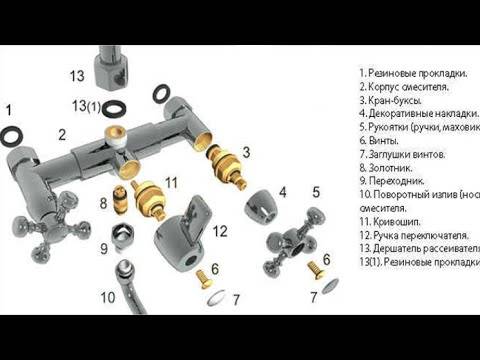

Как отремонтировать кран? Стандартный смеситель, принцип работы которого основан на вентильном устройстве, состоит из следующих элементов:

• корпус;
• прокладки;
• кран-буксы;
• декоративные накладки;
• вентили;
• золотник;
• переходник;
• кривошип.

Приведенные выше части формируют обыкновенный, самый простой смеситель, включающий в себя кран и переключатель на душ. Современный рынок сантехнических устройств представляет нашему вниманию множество модификаций подобных устройств, оснащенных дополнительными элементами, и декоративных частей. При этом даже в основе таких изобретений положен стандартный принцип, основанный на использовании традиционного механизма.

Как предотвратить течь

Наиболее распространенные места течи:

• под гусаком;
• под ручкой рычажного смесителя;
• под вентилем двухклапанного смесителя;
• из мест присоединения шланга душа.

Под фиксирующей гайкой вода может протекать из-за износа резиновой прокладки.Исправить неполадку можно заменой изношенного кольца на новое – из паронита, диаметром ¾ дюйма. При этом резьбу гусака следует уплотнить лентой ФУМ. Течь в рычажном смесителе возникает вследствие выхода из строя картриджа. Этот дефект устранить можно заменой на новый элемент.

Рекомендуем ознакомиться с видео, в котором показано устройство и процесс ремонта смесителя своими руками:

Течь из-под рычага устраняют по такой схеме:

1. Снимают заглушку, которая представляет собой красно-синий элемент на основании ручки.
2. Откручивают болт.
3. Демонтируют рычаг.
4. Заменяют старый картридж на новый.
5. Собирают смеситель.

Течь в двухвентильной конструкции чаще всего происходит при выходе из строя некерамического буксового крана и износе уплотнительной прокладки.

Если смеситель состоит из керамики, то причину поломки можно определить при разборе узла. Ремонт делают так:

1. Демонтируют с вентиля заглушку.
2. Выкрутив болт, снимают вентиль.
3. Снимают кран-буксу и диагностируют поломку.
4. Вставляют новый кран-буксу и заменяют прокладки.
5. Собирают смеситель обратно.

Если вода подтекает в местах соединения душевого шланга, то скорей всего, причиной являются изношенные кольца. Для этого надо приобрести:

• новые резиновые изделия, диаметром ½ или ¾ дюйма, в зависимости от типа сантехники;
• ветошь;
• ленту ФУМ;
• плоскогубцы.

Ремонт осуществляют так:

1. Откручивают фиксирующую гайку, подложив под плоскогубцы ветошь, чтобы не повредить нежную сантехнику.
2. Заменяют прокладки.
3. Уплотняют резьбу лентой ФУМ.
4. Собирают узел в обратном порядке.

Ремонт смесителя можно сделать своими руками. Ознакомившись с конструкцией этого сантехнического узла, можно диагностировать поломку и предотвратить течь.

Для каждого хозяина должно быть понятным устройство смесителя для ванной с душем, ремонт которого можно провести своими руками, без привлечения мастера.

Ванная комната является средоточием различных технических устройств и бытовых приборов. Как правило, именно в ней находится наибольшее количество разнообразных устройств, имеющих как механическую природу, так и электрическое основание. Поэтому ни для кого не является сюрпризом, когда некоторые детали подобных изделий периодически выходят из строя.

Особенности эксплуатации кнопочных переключателей

Переключатели в сантехнических приборах отвечают за направление потока воды в сторону излива или душа. Поломка детали зачастую связана с неправильным распределением струи или отказом в работе. Выбирая смеситель с кнопочным переключателем, пользователь получает простое в эксплуатации сантехническое оборудование. Для сработки кнопки достаточно одного движения руки.

Минусом сантехники с подобного плана заключается в быстром выходе из строя резиновых уплотнителей, которые восприимчивы к воздействию жесткой водопроводной воды. Однако ремонт кнопочного переключателя душа в смесителе может быть произведен самостоятельно, поскольку его конструкция не отличается сложностью. На рынке представлено несколько моделей, среди которых:

• Механический переключатель — представляет собой кнопку, которую необходимо нажимать в ручном режиме при каждой смене направления водного потока. Чтобы уточнить вид переключателя, достаточно перекрыть воду, посмотреть, остается ли кнопка в исходном положении или переключается в позицию «по умолчанию».
• Автоматический переключатель применяется в сантехническом оборудовании популярных брендов. Он располагается в верхней части поворотного излива или в отдельном блоке. Ключевой особенностью этого варианта является то, что при перекрытии воды переключатель автоматически переходит в положение излива. Это исключает курьезные ситуации, когда при повороте вентиля неожиданно включается душ.

Смесители с кнопочными переключателями пользуются широкой популярностью благодаря лаконичному дизайну, простоте эксплуатации.

Виды переключателей

Переключатели для душа классифицируются по конструкции и принципу работы. По конструкции они бывают:

1. Картриджные. Наиболее распространены в современной сантехнике. Состоят из запорного механизма – картриджа, который меняет своё положение в зависимости от поворота рычага;

2. Золотниковые. Используются в смесителях тонкостенного или советского прототипа. В них установлен механизм – золотник, который регулирует поток воды при помощи вращений штока;

3. Пробковые. Являются более современными аналогами золотниковых переключателей. Дополнены пружиной, которая придерживает шток. При подъеме такого переключателя, пружина растягивается и зажимает шток в таком положении, что вода попадает в лейку. Соответственно, при нажатии на пробку, пружина зажимается и излив душа перекрывается, а воды поступает в гусак.

В соответствии с их конструктивными особенностями, значительно изменяется принцип разбора и ремонта смесителей. Предлагаем рассмотреть, как разобрать наиболее распространенные переключатели для душа.

Какие поломки требуют замены оборудования?

К таким поломкам можно отнести сквозные трещины в корпусе. Они чаще всего появляются на недорогих смесителях китайского производства. Причиной становится малая прочность используемого сплава.

К тому же в структуре материала могут быть поры и пустоты. Ослабленные места даже от резкого перепада температуры могут потрескаться или лопнуть. Исправить это нельзя. Лучше всего снять поврежденное устройство и установить новый смеситель.

Иногда лучшим решением возникшей проблемы действительно является замена сантехнического оборудования. С помощью пайки или сварки такие неисправности устранить сложно

В случае, если шланг имеет повреждения, то его отремонтировать будет нельзя. Шланг меняется на новый. Если же течь видна в месте подсоединения к корпусу, то это исправить можно с помощью замены паронитовой шайбы. Для этого достаточно открутить шланг от основания и заменить шайбу.

Сложными в ремонте являются термостат или датчики. Без специальных инструментов и опыта работы самостоятельно исправить их поломку не удастся. Лучше всего вызвать квалифицированного специалиста, который оперативно устранит проблему.
