Устройство и схема работы складных ворот для гаража
Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

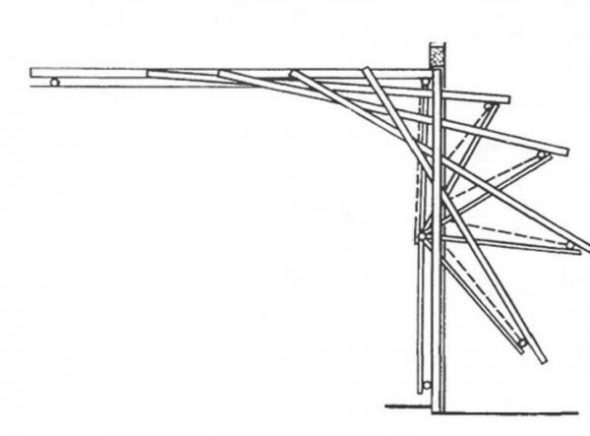

Схема работы подъёмного механизма
Существует две разновидности механизма для подъёмных ворот:
- Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
- С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.
Схема подъёмных ворот
Механизмы подъема
В воротах подъемного типа используется механизм открывания двух видов:
- Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
- Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция

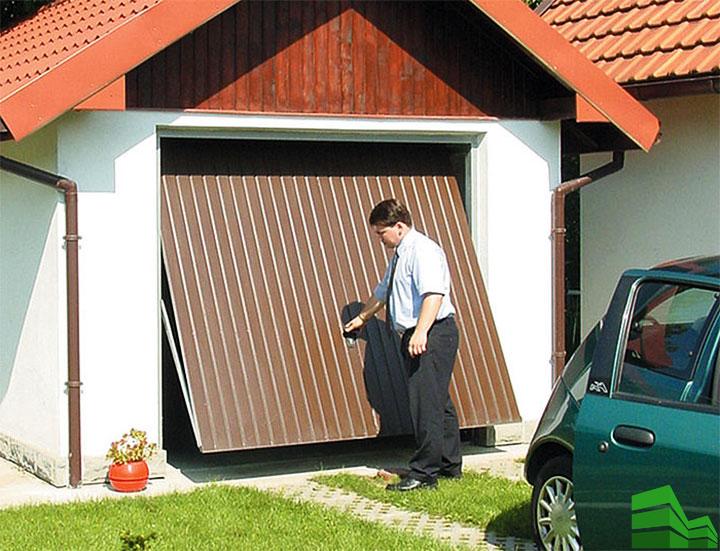

Подъёмно поворотные ворота своими руками
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Типы по способу управления
Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.
Механический способ
Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.
Автоматический
Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.
Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.
Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.
Решить проблему с электрическим сбоем можно следующими способами:
- Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
- Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
- Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.
Автоматический механизм фиксируется двумя способами:
- На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
- Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.
Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.
Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.
Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.
Как изготовить откидные ворота для гаража своими руками: чертежи, материалы
Технологии сегодня развиваются просто невероятными темпами, и далеко не всегда успеваешь отслеживать новинки. Все эти изменения касаются любой области, не обошли они и гаражные ворота. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их сменили откатные, а после – подъемные. Если подробнее остановиться именно на последнем варианте, можно точно сказать, что именно они сегодня считаются одними из самых надежных. Воришки же считают непреступными их.
Откидные ворота для гаража каждый человек сможет изготовить самостоятельно
Одна из важнейших особенностей поворотных ворот в том, что они не требуют дополнительного места для открытия. Такое решение позволяет владельцу транспортного средства иметь огромную возможность для различных маневров, когда нужно поставить автомобиль в гараж. Несмотря на то, что большинство компаний предлагает огромный ассортимент моделей, многие жители страны стараются сделать поворотно-откидные ворота своими руками. Прежде всего, нужно понять технологический процесс изготовления, подготовить весь инструмент и пригласить помощника. Но какие типы подъемных ворот существуют?
Видео описание
Установка замка в гаражные ворота Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.
Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.
Утепление и внутренняя облицовка гаражных ворот
Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.
Утепление гаражных ворот Источник vikbud.ua
К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.
Подготовка к работе
Перед началом изготовления складных ворот для гаража своими руками необходимо провести подготовительные работы
Важно внимательно изучить принцип устройства и характеристики различных моделей складных ворот, чтобы выбрать наиболее подходящую для вашего гаража конструкцию
Существует несколько разновидностей складных ворот, включая гармошку, которая состоит из нескольких панелей, связанных между собой с помощью петель. Также можно использовать ворота с прямоугольным каркасом и наклонными панелями.
Также необходимо выбрать материалы для изготовления ворот. Для создания прочных и надежных конструкций рекомендуется использовать металлические профили или деревянные бруски. Выбор материалов зависит от ваших предпочтений и целей.
При сборке складных ворот важно соблюдать инструкцию производителя и обращать внимание на особенности каждой модели. Следуйте указанным шагам и не пропускайте ни одного этапа работы
Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь
Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для обустройства гаражного входа:
- Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
- Выполните сборку рамы, произведите ее обшивку профлистом.
- Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
- Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
- Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
- Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.
Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.
Устройство и схема работы складных ворот для гаража
- Компактность. Благодаря своей конструкции, складные ворота занимают меньше пространства в гараже, чем, например, распашные ворота.
- Простота установки и использования. Устройство и механизм работы складных ворот для гаража не требуют специальных навыков и инструментов.
- Высокая надежность и прочность. Материалы, из которых изготавливаются складные ворота, обеспечивают им долгую срок службы.
- Возможность автоматического открывания и закрывания. Для работы складных ворот можно использовать специальные механизмы автоматики, которые управляются с пультов дистанционного управления.
Чтобы сделать складные ворота для гаража своими руками, необходимо знать и учесть несколько важных моментов:
- Выбор типу и виду складных ворот для гаража, которые лучше всего подойдут к вашим потребностям и особенностям гаража.
- Схема работы складных ворот: как они открываются и закрываются, и каким образом складываются панели.
- Необходимые инструменты и материалы для изготовления складных ворот.
- Настройка и установка механизма автоматики для работы складных ворот.
Итак, устройство и схема работы складных ворот для гаража представляют собой гибкую и простую в использовании конструкцию, которая позволяет с легкостью открывать и закрывать ворота при необходимости.
Ведущие компании-изготовители подъемных ворот в России
На сегодняшний день наиболее распространены такие марки секционных конструкций: Норман, Алютех, Дорхан.
Норман производит наиболее дорогие конструкции, отличающиеся не менее высоким качеством.
Достоинства:
- высокое качество;
- длительность процесса эксплуатации;
- отличный внешний дизайн;
- быстрота ремонта возникших недочетов.
Недостатки:
- стоимость;
- необходимость дополнительного заказа вышедших из строя запчастей и длительный период ожидания их доставки.
Алютех – это компания из Белоруссии, отличается наличием отдела строгого технического контроля на производстве.
Достоинства:
- неплохой уровень качества;
- доступная стоимость;
- быстрота поставок запасных частей.
Недостатки:
- недостаточно долгий срок эксплуатации;
- небольшой выбор разновидности дизайна.
Дорхан производитель из РФ, пользуется неизменной популярностью среди потребителей.
Плюсы:
- самая низкая стоимость;
- простота конструкции;
- возможность самостоятельного осуществления монтажных работ;
- доступность запасных частей.
Минусы:
- невысокий уровень качества;
- низкая надежность;
- запрещено монтировать в условиях постоянных низких температур, высокой влажности. Материал не отличается большим запасом прочности, в таких условиях, быстро выходит из строя.
Каждый бренд имеет своего покупателя. Поэтому подбирать конкретные модели нужно, исходя из собственных требований, особенностей проема. финансовых возможностей.
Подготовка к строительству
После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.
Рассчитываем размеры
Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:
- ширину проема;
- высоту проема;
- притолоку;
- боковину левую;
- боковину правую;
- глубину помещения.
Выбираем материал
Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.
На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.
Расчет количества материала
Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:
- размером проема;
- высотой ворот;
- фундаментом;
- зашивкой полотна.
Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:
- Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
- Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
- Направляющие элементы составляют 6 метров с параметрами 60х70.

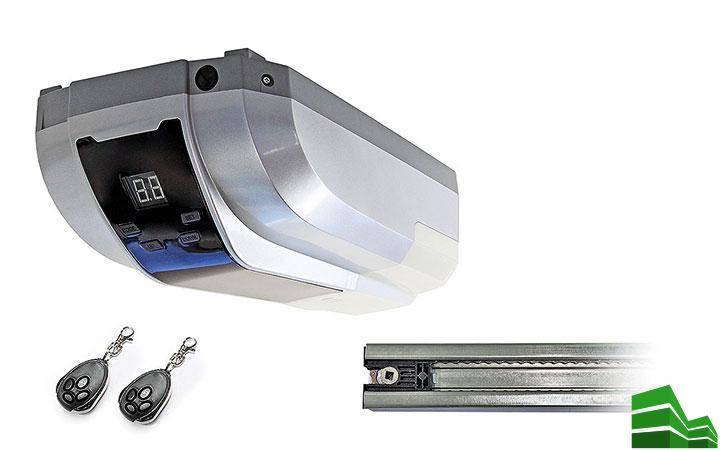

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.
При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.
Виды подъемных ворот
Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.
Секционные
Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.
Поворотные
Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.
Преимущества
В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:
- подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
- конструкция применяется для одинарных и двойных типов гаражей;
- возможность установки автоматической системы открытия;
- сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
- могут использоваться разные виды внешней отделки и декора;
- автоматической калиткой гараж надежно защищен от взломщиков;
- при открытии и закрытии створок не возникает шум.
При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.
Несущая конструкция ворот
Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:
- Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
- На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
- Швеллера привариваются к боковым стенкам проема и к его нижней части.
- Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
- Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.
Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.
Инструкция по изготовлению и установке секционных ворот
Подъемные ворота секционной разновидности готовят поэтапно. До начала всех работ проверяют вертикальность проема, используя для этой цели уровень. Когда, во время проверки, обнаруживаются погрешности, их устраняют при помощи штукатурки поверхности.
До того, как проводить установку направляющих, нужно приложить к проему панель таким образом, чтобы её края зашли за проем с одинаковым расстоянием с каждой из сторон. Эти точки намечают маркером.
Теперь можно начинать монтажные работы по креплению направляющих, как вертикальных, так и горизонтальных. Их режут болгаркой на отрезки нужных размеров.
Далее процесс идет таким путем:
- проделать отверстия, используя дрель;
- профили, расположенные по вертикали. закрепить анкерами, согласно заранее сделанной разметке;
- горизонтальные детали фиксируют кронштейнами, последние крепят к потолку;
- чтобы конструкция не перекосилась, профили крепят строго по вертикали или горизонтали, постоянно сверяя положение уровнем;
- далее проводится монтаж секционного полотна;
- ролики хода крепят к стыкам секций, что позволяет полотну двигаться вверх, вниз;
- далее крепят подъемный механизм, если ворота будут открываться таким образом;
- к полотну крепят ручки (с обеих сторон);
- замок врезается в нижнюю секцию полотна. Чтобы увеличить устойчивость к взлому, следует прикрепить два замка по краям;
- последним крепят улавливающее устройство, он позволяет полотну быть полуоткрытым, стопоры будут ограничивать движение створки во время подъема;
- далее следует проведение испытаний: если конструкция смонтирована должным образом, то будет легко перемещаться по направляющим. В опущенном положении не должно быть зазоров, а замок без затруднений справляться со своими задачами.
Подбор и установка автоматики на секционные ворота
Автоматические механизмы для секционных створок могут быть двух видов:
- Навальный электрический привод: имеет высокую мощность, используется для оснащения промышленных конструкций.
- Потолочный электрический привод: данный механизм подходит к закрытию проема гаража, оно крепится к средней части внутреннего пространства проема. Привод двигает полотно тросом, закрепленным тяговым рычагом наверху.
Все электрические приводы оснащаются системой обеспечения безопасности. Она необходима с целью предотвращения падения полотна, если вдруг отключится подача электрическая энергия.
Помимо этого, эксплуатация может быть облегчена обустройством таких функций:
- пульт дистанционного управления;
- сигнальные лампы;
- фотоэлементы, реагирующие на движение.

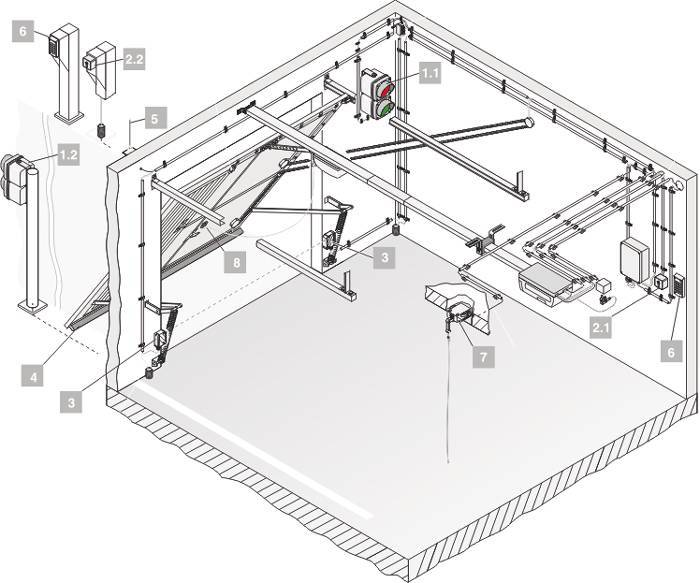

Автоматическая система для ворот монтируется следующим образом:
- анкерами крепят кронштейны на потолке;
- на кронштейны фиксируют приводы с торсионным, цепным механизмом;
- ставят рычаги, прикрепленные к воротам и цепи (тросу);
- со стороны проема производится монтажа электрической проводки;
- устройство настраивают в удобном режиме эксплуатации.
Видео: инструкция по монтажу секционных ворот
Чтобы облегчить процесс монтажа секционной конструкции, можно изучить видео инструкцию по проведению работ.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
- Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Сварка стыков элементов рамы
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Основные механизмы, которые способствуют блокировке ворот
Секционные ворота сложнее использовать при отключении электричества. Это обусловлено особенностями конструкции. Производитель предусмотрел механизм разблокировки. Когда его нет возможности использовать, придется приложить усилия, чтобы полотно поддалось давлению – начало движение вверх. Используются шнуры, которые выходят из привода, каретки рейки. У других ворот также есть свои особенности. Если рассматривается вариант промышленных конструкций, в этом случае предусматривается цепной редуктор.
Принцип действия механизма внутренней разблокировки с помощью шнура основан на активации размыкающих крючков на каретках цепи. Сложность заключается в доступности. Длина шнура под потолком составляет 50-70 см. Можно также изнутри вручную закрывать ворота, для этого нужно вернуть каретки в первоначальное положение
Важно, чтобы они снова сцепились с крючками.
Рукоятка, ключ безопасности
- Не всегда можно использовать разблокировочный трос. Примеряют и ключ с рукояткой. Как работает механизм:
- Нужно предусмотреть место под дополнительные элементы конструкции: в воротах нужно сделать отверстие, предназначенное для цилиндра и ключа.
- Как только поворачивается ключ, сразу происходит срабатывание рукоятки. При этом разъединяются главные шестерни привода и редуктора.
- Появляется возможность свободно перемещать полотно.
Механизм с воротком
Этот способ является эффективным в случае, когда нет возможности использовать другие приспособления для разблокировки по причине малой высоты проема. Нужно понимать, что такое вороток – это элемент, предназначенный для главного привода, отличается длиной 3 м, что дает возможность открывать воротные сооружения до 4,5 м шириной.
Цепной привод
Предназначается для разблокировки отдельных видов ворот: секционных, роллетных. При отсутствии электроэнергии возникают сложности с эксплуатацией конструкции, что обусловлено ее высотой. Предусматривается возможность соединения привода и полотна. Для этого используется цепь значительной длины – 8 м, в результате появляется возможность открывать ворота существенных габаритов (до 5 м).
О выборе модели гаражных ворот
При выборе модели гаражных ворот для своего гаража необходимо учитывать несколько принципиальных моментов. В данной статье рассмотрим основные характеристики и преимущества складных ворот, а также дадим советы по выбору и изготовлению своими руками.
Конструкция и устройство складных ворот
Складные ворота состоят из нескольких панелей, связанных между собой с помощью специальных петель. Каркас ворот может быть изготовлен из различных материалов, от стали до алюминия. Несущая конструкция ворот обычно выполнена из прочной и легкой стали. Главное преимущество складных ворот заключается в их компактности при складывании и удобстве в работе.
Разновидности складных ворот
Существует несколько разновидностей складных ворот. Одним из вариантов являются гаражные ворота «гармошка». Они имеют раздельные секции, которые складываются при открывании ворот. Другими популярными вариантами являются складные ворота «книжка» и «раздвижные».
Преимущества складных ворот
- Компактность при складывании, что позволяет сэкономить место в гараже;
- Удобство в работе — складные ворота легко открываются и закрываются;
- Возможность автоматической настройки и работы с помощью специальной автоматики;
- Широкий выбор разных материалов и цветов для каркаса и панелей ворот;
- Прочность и надежность конструкции складных ворот.
Как выбрать складные ворота для своего гаража
При выборе между различными моделями складных ворот необходимо учитывать следующие факторы:
Размеры гаражного проема — узнайте точные размеры воротного проема и учтите их при выборе модели;
Материал и цвет — определитесь с материалом и цветом каркаса и панелей ворот, чтобы они гармонично сочетались с внешним видом гаража и дома;
Определите вид открывания ворот — выберите между воротами «гармошка», «книжка» или «раздвижные» в зависимости от ваших предпочтений и особенностей гаражного помещения;
Учтите возможность установки автоматики — проверьте, есть ли возможность установки автоматической системы открытия и закрытия ворот;
Узнайте характеристики конструкции и прочности ворот — обратите внимание на сильные и слабые стороны разных моделей ворот.
Изготовление складных ворот своими руками
Если вы ищете более доступный вариант, вы можете попробовать изготовить складные ворота своими руками. Для этого вам потребуются необходимые материалы и инструменты, а также некоторые навыки работы с металлом и деревом. Чтобы избежать ошибок, рекомендуется изучить подробные инструкции по изготовлению складных ворот.
Выводы
Выбор модели гаражных ворот является важным шагом при создании комфортного и безопасного пространства для вашего автомобиля. Рассмотрите все возможности складных ворот, учтите характеристики, преимущества и особенности конструкции, и возможно, решитеся изготовить ворота своими руками.
Фото подъемно складных ворот
В галерее готовых работ вы найдете фотографии изготовленных и установленных нашими специалистами конструкций. При осуществлении производственных и монтажных работ мы ориентируемся на требования наших заказчиков, что позволяет реализовать каждый проект с максимальной точностью.
Автоматические подъемно складные ворота для мойки
Размер ворот: 3000х5000
Тип ворот: подъемные, складные, гаражные
Автоматика: да
Срок изготовления: 5 рабочих дней
Срок установки: 1 день
Подъемно складные ворота для забора
Размер ворот: 2500х4000
Тип ворот: подъемные, складные, въездные
Автоматика: да
Срок изготовления: 5 рабочих дней
Срок установки: 1 день
Подъемно складные ворота с электродвигателем
Размер ворот: 3000х5000
Тип ворот: подъемные, складные, противопожарные
Автоматика: да
Срок изготовления: 6 рабочих дней
Срок установки: 1 день
Подъемно-складные автоматические ворота уличные
Размер ворот: 6000х12000
Тип ворот: подъемные, складные, промышленные
Автоматика: да
Срок изготовления: 12 рабочих дней
Срок установки: 3 дня
Подъемно-складные стандартные ворота
Размер ворот: 2500х4000
Тип ворот: подъемные, складные, вертикальные
Автоматика: да
Срок изготовления: 6 рабочих дней
Срок установки: 1 день
Заключение
Ворота являются обязательным элементом любого гаража. Однако не у всех владельцев имеется достаточно свободного места перед ним для установки распашных конструкций. В таких случаях эффективным решением будет установка конструкции подъемного типа. Такие ворота простые в плане своего изготовления, а материалы для их создания недорогие и доступны для каждого. Поэтому, если вы хотите сэкономить денежные средства, то можете изготовить их своими руками.
Технология их создания не требует совершения каких-либо сложных манипуляций и больших затрат времени. В интернете можно найти инструкцию с этапами и работами, которые они содержат. Следуя рекомендациям мастеров, вы сможете изготовить для своего гаража красивые и надежные подъемные ворота, которые обеспечат легкое попадание в собственный гараж и сохранность автомобиля и хранящегося в гараже имущества.
