Какой нужен фрезер для установки замка
Для врезки петель и замков требуется выборка очень разных размеров. Для петель – неглубокая, по толщине полотна петель. Под замки – большая и глубокая выборка. Поэтому профессионалы, которые занимаются установкой дверей, чаще всего используют два разных фрезера:
- легкий для выборки под петли;
- мощный с большой фрезой для выборки посадки под замки.
При выборе фрезера для врезки замков в первую очередь определяется его возможность выполнить задачу, то есть достать по глубине до дна посадки. Для этого подходят следующие фрезеры:
- ход фрезы от 70 мм и выше;
- размер хвостовика (посадка цанги) 8-12 мм, предпочтительнее 12 мм;
- длина фрезы от 110 до 130 мм.
Как правило, фрезеры с такими характеристиками по глубине погружения имеют мощность более 2 кВт и вес около 6 кг. Они легко справляются с задачей, но работать ими не совсем удобно из-за больших габаритов и веса. Поэтому подбираются другие, более легкие варианты с такими же показателями по глубине, которыми удобно выбирать под замки, и под петли.
Как пример, BOSCH GOF 1600 CE PROFESSIONAL:
- мощность электродвигателя -1600 Вт (1,6 кВт);
- обороты фрезы — от 10 000 до 25 000 об/мин;
- амплитуда хода фрезы вверх-вниз — 76 мм;
- сменные цанги для фрез с хвостовиками — 8 мм, 10 мм и 12 мм;
- вес 5,8 кг.
Есть модели с подходящими по глубине характеристиками с такой же и большей мощностью, до 2,5 кВт и у многих других брендов.
Для ограничения выборки по глубине используется подставка-регулировка с тремя винтами на разной высоте. Эта функция есть практически на всех моделях, поэтому при выборе ее не выделяют как специальную или отдельную.
Нужные инструменты для монтажа
Для закрепления замочной конструкции не обязателен вызов мастеров. Достаточно определить инструменты для самостоятельной операции.
Для всех операций необходим маркер; стамеска; сверло с диаметром 2,3см. (перьевой тип); простой карандаш; шуруповерт; саморезы, замок и ручки из комплекта; канцелярский нож; строительный скотч; электродрель; фреза по дереву с диаметром 5см. Если у вас не маркера, то его можно заменить простым карандашом.
Основные и дополнительные инструменты для монтажа вручную
К дополнительным, но не менее важным инструментам относится сверло. Для ручной установки оно обязательно. Его можно взять в отделах с дверной фурнитурой (мебельном, гипермаркете, строительном рынке). Лучше брать не одно, а сразу набор сверл для дерева.
Сверла должно быть шире запирающего устройства, поэтому имея набор можно подобрать необходимый размер. Также понадобится перфоратор для выравнивания и увеличения проема. Для обработки труднодоступных частей подойдет электролобзик.
Не пропустите: Как разобрать дверную ручку?
Маркеры хорошо делают разметку на полотнах, но они впитываются и трудно выводятся в случае промаха. Карандаш оставит меньше следов, но немного будет виднеться на поверхности. Карандаш берут средней жесткости, чтобы слишком мягкий не размазался, а твердый не оставил неисправимые следы.
Нужно точно выполнять замеры и отметки, не только чтобы не оставить лишних следов, но и ровно выпилить все части. При неправильном запиле конструкция будет заедать или замковый механизм невозможно будет вставить в пазы.
Для точных замеров нужна рулетка, строительный уровень и штангенциркуль. Штангенциркуль позволяет измерить необходимое залегание декоративных планок, пазов, навесов.
Удобная длина рулетки или металлической линейки 3м.-5м. Металлическая линейка не испортится при случайном столкновении с другими инструментами, поэтому прослужит дольше.
Уровень нужен для ровной установки дверей и выявления перекосов, которые повлияют на долгую эксплуатацию. Для пропилки наличников и брусков лучше применять торцевую пилу. Она не раскалывает край как лобзик или ножовка. Для установки ручек, замка и навесов может понадобиться отвертка (для затягивания метизов). После приготовления всех инструментов можно начинать монтаж.
Подбираем фрезер для самостоятельного монтажа
Постановка замка в межкомнатную дверь фрезером проще, легче чем сверлом. Он ускоряет работу, ведь быстро получается аккуратное отверстие. Фрезер может быть вертикальным (погружным), выполняющий произвольно устанавливать глубину пазов. Аппарат очень мощный и тяжелый.
Поэтому для работы дома лучше применять специальный фрезер, который имеет меньший вес и мощность. При монтаже инструмент для врезки замков должен быть удобен, тогда работа выйдет аккуратной. Если специализированный фрейзер хороший, то кнопка работы позволяет контролировать степень вращения, добавляя плавности.
При подборе устройства важна длина шнура, вес, расположение управляющих элементов и выполняемые функции. Обязательно до приобретения включают станок и смотрят на передвижение головки (должно быть свободным). Если имеются перекосы либо люфты, то устройство не подойдет для работ.
Для комфортной работы важна регулировка скорости вращения. Хорош переключатель с дискретным принципом вращения. Наличие защиты на переключателе позволит уберечь устройство от пыли, деревянных опилок и механических повреждений. Также важен показатель вылета фрезы. Если он больший, то сложно будет просверлить отверстие до необходимой отметки.
Из дополнительных функций важна широта обзора поверхности, минимальность шумов, подсветка, различные насадки и т.п.
Вы умеете работать фрезером?
данет
Подготовка пазов для дверных петель и замков
Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.
Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.
Как сделать простой шаблон
Замеряем смещение фрезы Размечаем шаблон Делаем фрезой 2–3 прохода Получаем готовое отверстие Устанавливаем упорный брусок Испытываем шаблон
Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:
- Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
- Выполняется разметка мест, где будут устанавливаться петли.
- На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
- Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
- После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
- В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.
Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.
Фрезером называется ручной электроинструмент, предназначенный для фигурной обработки кромок и пазов в деревянных изделиях. Скругленные края, профилированные планки, красивые соединения, врезка замков, устройство выемок для петель – все это и многое другое может сделать фрезер для установки дверей. Он является незаменимым помощником в домашнем хозяйстве, но не каждый мастер с ним знаком. Конечно, этот инструмент немного сложнее, чем дрель или фигурная пила, но он позволяет творить чудеса.
Монтаж ответной части дверного замка
Когда устройство основной части замка в полотно завершено, мастер может приступать к врезке ответного гнезда – паза в дверной коробке с металлической накладкой для фиксации язычка при закрывании двери. Данная работа выполняется, согласно следующему алгоритму:
- В закрытом положении двери необходимо перенести габариты язычка на элемент коробки, отметив крайние точки карандашом.
- Вторым этапом мастер проверяет, как далеко от перпендикулярной поверхности двери расположен язычок замка. Такое же расстояние он откладывает и на коробке.
- Ответная пластина прикладывается к нанесённой разметке и очерчивается по внутреннему и внешнему периметрам для предстоящей врезки.
- Осуществляется выборка отверстия стамеской или фрезером, аналогично описанному выше способу. Глубина внутренней выборки должна соответствовать длине видимой части язычка. Для определения этого параметра в магнитном замке, его нужно вытащить наружу, приложив ответную пластину.
- Накладка монтируется при помощи саморезов в подготовленный для неё паз. Перед устройством метизов сверлятся отверстия, как было описано выше.
Рис. 10. Врезка ответного элемента
После окончания монтажных работ дверь готова к эксплуатации, и мастер проверяет точность своей работы. Язычок должен без усилий заходить в тело ответного механизма и открываться лёгким нажатием на поворотный рычаг. Если этого не происходит – положение пластины и выборки подлежит корректировке.
Врезка дверных замков: инструкция по установке своими руками
С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.
- Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.
- Размечаем место установки. Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком. Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка. К ней мы и будем привязываться в дальнейшем.
Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии. В этом промежутке мы будем делать углубление под замок. - Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт. Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка. Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки. Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.
Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.
- Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи. Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.
- Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно. Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия. Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.
Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери. Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка.
После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.
Вот так производится врезка замков в межкомнатные двери
Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!
Делаем паз для механизма
Вначале используем сверло по дереву в виде пера. Диаметр сверла должен быть на пару-тройку миллиметров больше толщины механизма. В нашем случае и в большинстве аналогичных подошло сверло диаметром 16 мм.
Высверливаем ряд отверстий на глубину механизма врезного замка. Тем же «пером» делаем отверстия для оси ручки и для защёлки.
Стамеской выбираем оставшиеся между отверстиями перемычки и выравниваем внутренние стенки паза. Нужно добиться, чтобы замок входил в паз полностью и без защемлений.

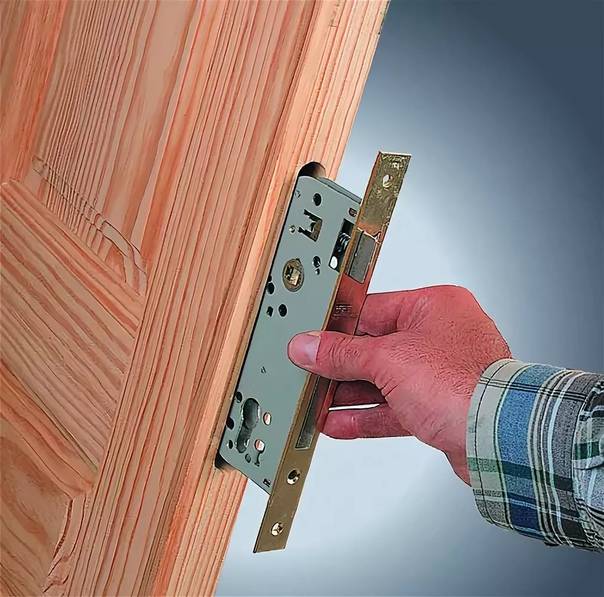

Вставляем механизм на место; выравниваем по высоте – ось ручки должны совпадать с отверстием в полотне двери. Закрепляем штатными шурупами.
Следующая операция – самая тонкая часть работы
Кончиком острого ножа обводим торцевую пластину врезного замка несколько раз так, чтобы прорезать шпон на торце двери. Вывинчиваем шурупы, вынимаем замок и по надрезу выбираем древесину на такую глубину, чтобы лицевая пластина механизма встала заподлицо с поверхностью.
В идеале врезной замок должен выступать из поверхности буквально на полмиллиметра и не должно быть никаких щелей по периметру.
Как врезать замок в межкомнатную дверь: пошаговые фото
Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.
В межкомнатные двери обычно ставят замки которые закрываются без ключа
Выемка под замковую часть
Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.
Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия
Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.. Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления
Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления
Края получились неровные, убираем торчащие волокна при помощи стамески
Дрелью ровнять быстрее
Как врезать замок в межкомнатную дверь: дорабатываем выемку
Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.
Ставим ручки
Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.
В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.
- Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
- Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.
Делаем отметки на обоих сторонах двери
Ставим и закрепляем ручки
Устанавливаем декоративные накладки
В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

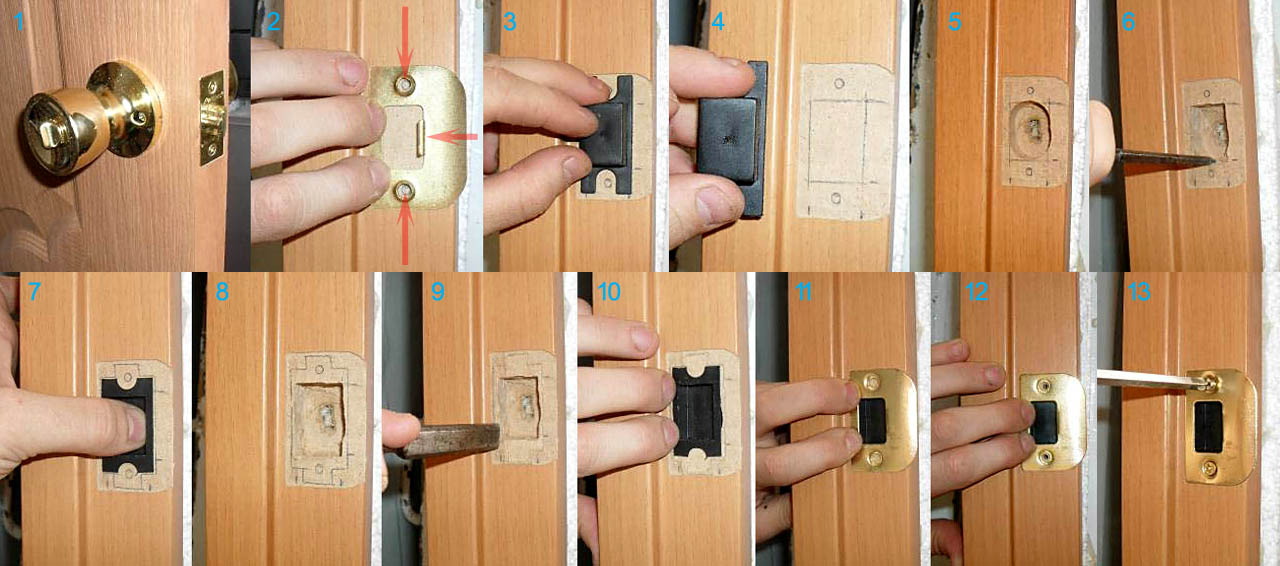

Установка замковой защелки
Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.
- Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.
Как врезать замок в межкомнатную дверь: установка фиксатора замка
Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

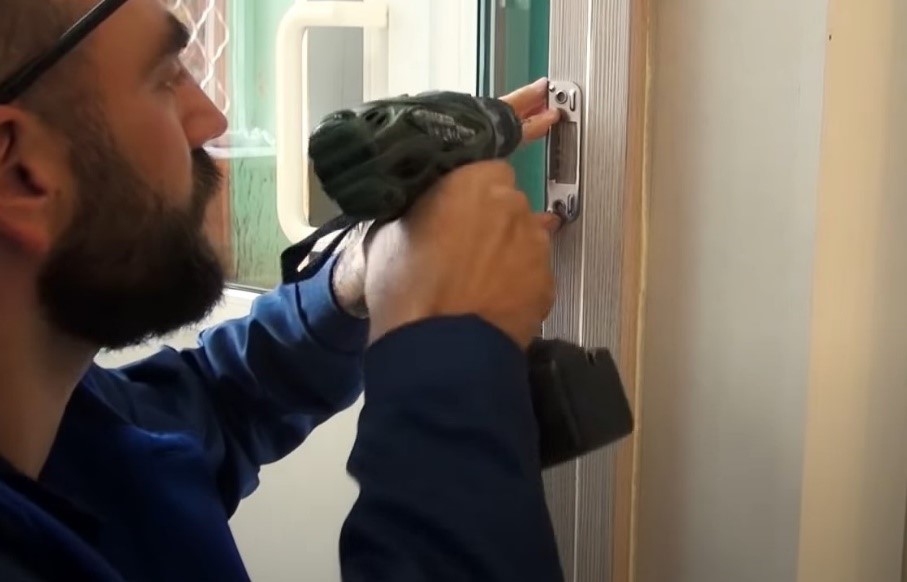

Врезка ответной части
Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.
- Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
- По меткам при помощи треугольника проводим горизонтальные прямые.
- Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.
Середину замка найти просто
По отметкам сверим отверстия, дорабатываем его стамеской
Убираем люфт закрытой двери
Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
Врезка замков в межкомнатные двери фрезером. Крепление ручки
Чтобы прикрепить ручки с двух сторон двери, нужно установить накладки и закрепить их при помощи саморезов. Проверяем работу замка, ручек. Процесс установки ручки не сложен, однако применять его можно только для дверей, которые выполнены из дерева. В дверь из дерева замок может быть врезан в абсолютно любом месте, а двери, выполненные из стали или МДФ, требуют совсем другого подхода.
Для врезки замка в дверь из МДФ вам пригодится опыт и теоретические знания, так как такая дверь имеет дополнительные брус из дерева, который расположен на расстоянии 1 метра от пола. Остальная часть двери полностью полая. Не зная этой особенности, вы можете попытаться врезать замок выше или ниже этого бруса, что приведет к порче двери. Поэтому это лучше доверить опытным мастерам.
Для врезки замка в металлические двери нужно обратиться в узкоспециализированную компанию, такую, как наша. Попытки сделать все самостоятельно приведут и к трате вашего времени, и к поломке замка, и к порче двери. Не думаем, что вам нужны такие траты.
Процесс врезки замка

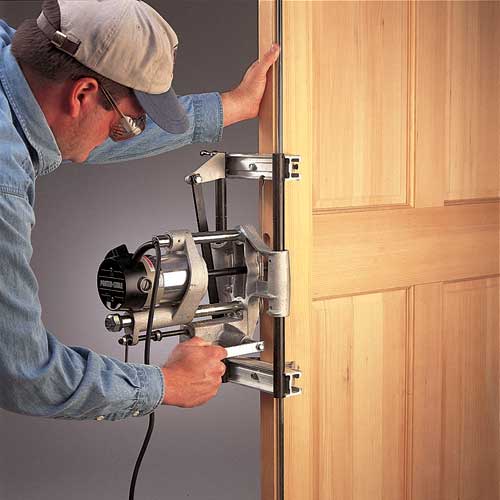

При помощи фрезера
Врезку замка можно осуществить при помощи фрезера. Для врезки используется погружной универсальный фрезер. Само слово «фрезер» ассоциируется у большинства людей с неким большим станком, однако это маленькая и удобная машинка ручного применения. Она позволяет сделать пазы, желобы, поровнять края, вырезать профили, и все это без применения специальной и дорогой техники.
Вкратце процесс установки замка выглядит так:
- Размечаем место для замка.
- Делаем углубление фрезером.
- Высверливаем отверстия, убираем лишнюю древесину, очищая место под замок.
- Устанавливаем замок и ручки.
Без фрезера
Если фрезера в наличии нет, то можно установить замок и без него. Хотя при врезке замка-защелки фреза все же вам понадобится.
В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь , по сравнению . Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.
Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.
К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.
Нахожу середину от толщины дверного полотна и провожу линию.
Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.
Затем этим же сверлом рассверливаем отверстия в продольный паз.
Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.
Прикладываем замок и смотрим, хорошо ли он сидит.
Если все в порядке, ножом отмечаем площадку замка на дверном полотне.
Прикладываю замок, он должен плотно входить.
Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.
Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.
Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.
Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.
Схема врезки замка поможет вам справиться с задачей быстрее:
Материал и форма изделия
Выбор дизайна ручки напрямую связан с типом интерьера квартиры. Лаконичные и стильные нажимные модели оптимальны для большинства современных стилей, особенно для минимализма и хай-тека. А вот для классических и романтических интерьеров лучше отдать предпочтение поворотным изделиям, которые смотрятся торжественно и нарядно.
Лучший вариант – металлические изделия с качественной финишной обработкой, защищенные от коррозии и царапин. Они обычно выпускаются в стандартных модификациях «серебро» и «золото», но при желании можно найти и модели с обработкой под бронзу и другие металлы, матовые и хромированные поверхности. Для придания нужного цвета используется полимерное покрытие. Экзотика в виде закаленного стекла, конечно, выглядит красиво, но такие модели довольно хрупкие.
Использование нубов будет сложным для маленьких детей. Это повышает безопасность, но осложняет комфорт их использования.
Установка ответной части
Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.
О разметке под язык
Разметка языка замка на косяке двери под ответную часть карандашом
Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.
Способ разметки центра ответной части круглого замка межкомнатной двери
В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.
Монтаж проушины и ловителя
Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):
Установка ответной части замка межкомнатной двери
Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк
Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
