Как вставить замок в железную дверь: врезные устройства
Для монтажа механизма, который относится к врезной группе, потребуется выполнить сверлом несколько отверстий в дверном полотне. Они необходимы для монтажа ручки, организации замочной скважины и установки самого прибора. Такая работа имеет определенную последовательность, от которой не рекомендуется отклоняться.
Для правильной установки врезного замка самостоятельно необходимо внимательно изучить инструкцию
Как вставить замок в дверь? Вначале, как и в любом другом случае установки запорного устройства, следует выполнить разметку на металлическом полотне
При выборе расстояния от земли до механизма рекомендуется обращать внимание на индивидуальные предпочтения. Стандартная дистанция составляет 1 м

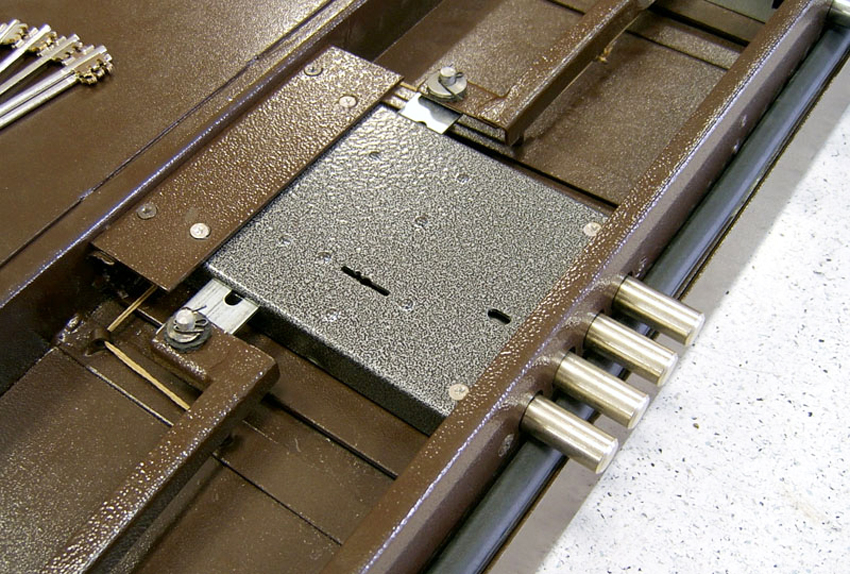

Процесс монтажа врезных механизмов более сложный, чем установка накладных замков
Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок
Процесс монтажа врезных механизмов более сложный, чем установка накладных замков. Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок.
После выполнения разметки требуется обозначить границы ниши на торцевой стороне железного полотна. При этом нужно ориентироваться на габариты запорного механизма. Далее следует просверлить края разметки и вырезать выемку посредством угловой шлифмашины. Края, полученные после организации ниши, рекомендуется обработать напильником. Это позволит выровнять и сгладить их.
На следующем этапе производится непосредственная установка замка в нишу. Далее маркируются точки, соответствующие расположению фиксаторных элементов. После этого их необходимо просверлить.
После установки замка в металлическую дверь важно проверить, как работает устройство
С внутренней стороны металлического полотна требуется выполнить отверстие, которое будет использоваться для установки ручки. В свою очередь, наружная сторона двери должна иметь разрез для ключа (замочную скважину).
После фиксации устройства очень важно сразу проверить, как оно работает. В случае обнаружения какой-либо неполадки производится регулировка механизма в дверном полотне
Финальный этап предполагает монтаж ответной планки на дверную коробку
Финальный этап предполагает монтаж ответной планки на дверную коробку.

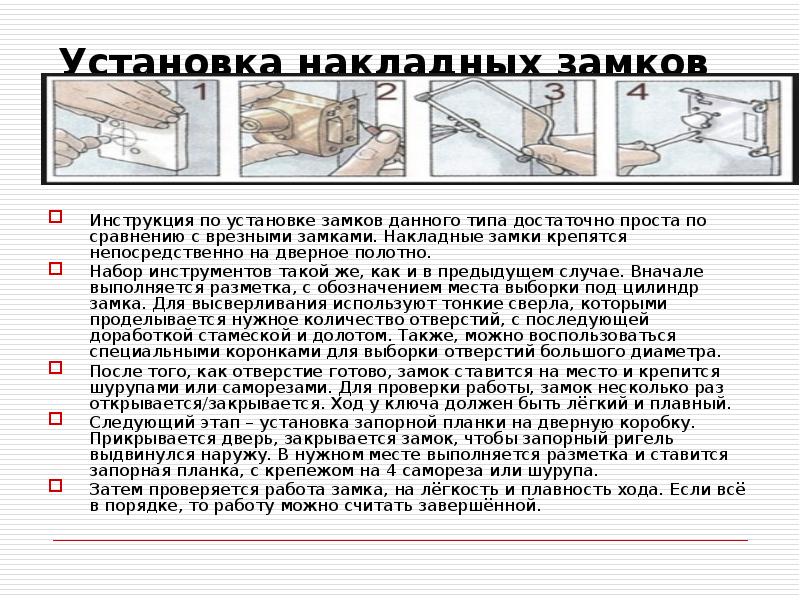

Как вставить замок в дверь: накладные механизмы и особенности их установки
Установка накладных моделей имеет некоторые особенности. Основным отличием таких устройств является вариант монтажа, который определяется конструкцией. Замки такого типа не интегрируются в тело двери, а фиксируются на ее поверхности. Рассмотрим последовательность действий при монтаже накладного механизма.
Накладные замки не помещаются в тело двери, поэтому их намного проще установить
Вначале отмечаются точки, в которых будут располагаться фиксаторные элементы, штифты, а также скважина. Стоит отметить, что накладные устройства принято монтировать выше, чем врезные. Необходимость этого обуславливается наличием защелки. Установка накладного замка – простой процесс, который не составит труда выполнить своими руками.
Далее необходимо монтировать на железную дверь штифты, которые используются для крепежа. Затем нужно выполнить отверстие под выход скважины дверного замка. Она должна выходить на внешнюю поверхность. С противоположенной стороны дверного полотна понадобится провести крепеж замка с помощью штифтов.
На следующем этапе производится тестирование работы запорного устройства. Если оно функционирует правильно, то тогда выполняется завинчивание крепежных элементов. На заключительном этапе устанавливается накладка и организовываются отверстия на лудке (под ответную планку). Кроме всего прочего, рекомендуется ознакомиться с видеоматериалами, которые наглядно демонстрируют установку замка на железную дверь от начала и до конца.
Процесс монтажа накладного устройства является наиболее предпочтительным, если работа выполняется своими руками. Не стоит забывать, что даже в этом случае существует множество нюансов, которые нельзя игнорировать.
При монтаже накладного замка дверное полотно практически не страдает
Установка магнитного замка своими руками
До начала установки магнитного замка в межкомнатную дверь надо удостовериться в исправности устройства. На этапе сверления отверстий потребуются защитные очки. Не лишним будет использование перчаток.
В самом начале делают разметку. При установке в офисном помещении отмеряют девять с половиной сантиметров от нижнего края двери. Обусловлено это правилами безопасности. В частных домах расстояние может быть любым.
Обычно защёлку крепят в 60 миллиметрах от бокового торца. Но для уточнения лучше свериться с инструкцией, где должна быть указана глубина врезки. В месте пересечения этих замеров намечают точку под сквозное отверстие, куда будет вставлена ручка.
Угольником переносится отметка с боковой стороны на торец. До начала сверления полотно фиксируется клиньями. Дрель должна находиться в идеально ровном положении. При перекосе сверло выйдет вбок и дверь будет испорчена.

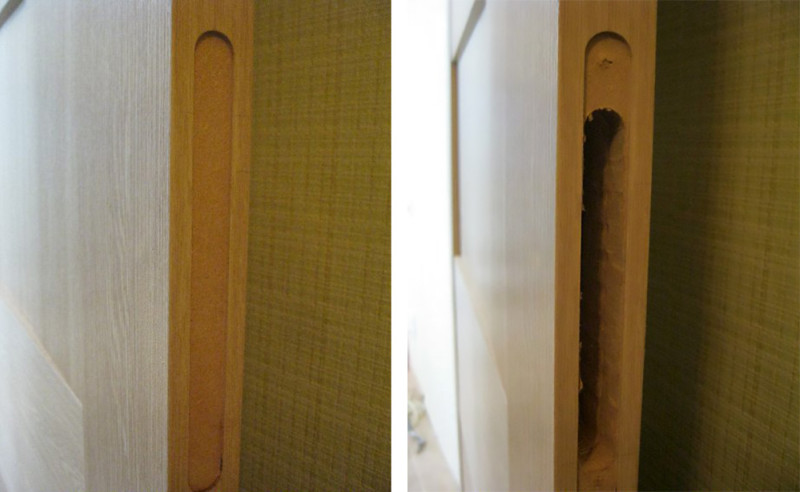

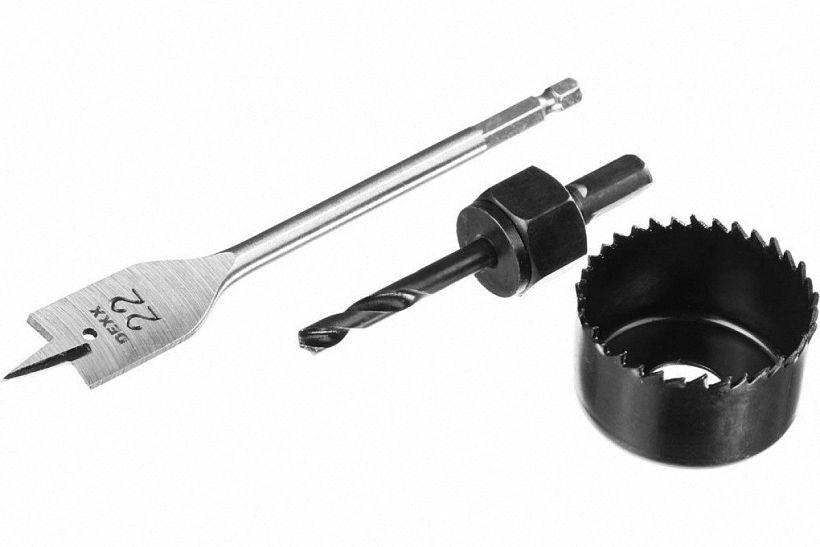

Для высверливания отверстия по длине замка берут перьевое сверло на 2,3 сантиметра. Сквозное отверстие с лицевой стороны полотна делают коронкой по дереву.
Отверстие для ручки делают за два подхода. Сначала высверливают по одной стороне до момента начала появления коронки. После этого переходят на противоположную сторону и выполняют встречное сверление.
Далее замок вставляют в отверстие на торце. Крепёжную планку обрисовывают со всех сторон. Выполняется регулировка засова — он должен стоять строго по вертикали. При помощи стамески делают паз на углубление в полтора сантиметра.
Перед тем как установить замок, его повторно примеряют. Отмечают места крепления саморезов. Можно сделать их заблаговременно, просверлив по длине шурупа при помощи тонкого сверла. Тогда вхождение саморезов будет точным, а крепление – надёжным. Завершающий этап заключается в монтаже и закреплении ручки. После этого окончательно проверяют, как открывается на межкомнатной двери магнитный замок.
В строительных магазинах можно купить шаблон для облегчения установки. Когда будет нанесена первоначальная разметка, на этот участок накладывают лекало и выполняют дальнейшие работы фрезером. Однако, монтаж этим методом возможен лишь при наличии соответствующего инструмента.
Ответную планку ставят так же, как и замок, однако делать отверстие для ручки не нужно. Если дверной засов был поставлен правильно, то ответная планка установится без каких-либо сложностей и проблемы с регулированием магнитного замка не возникнет.

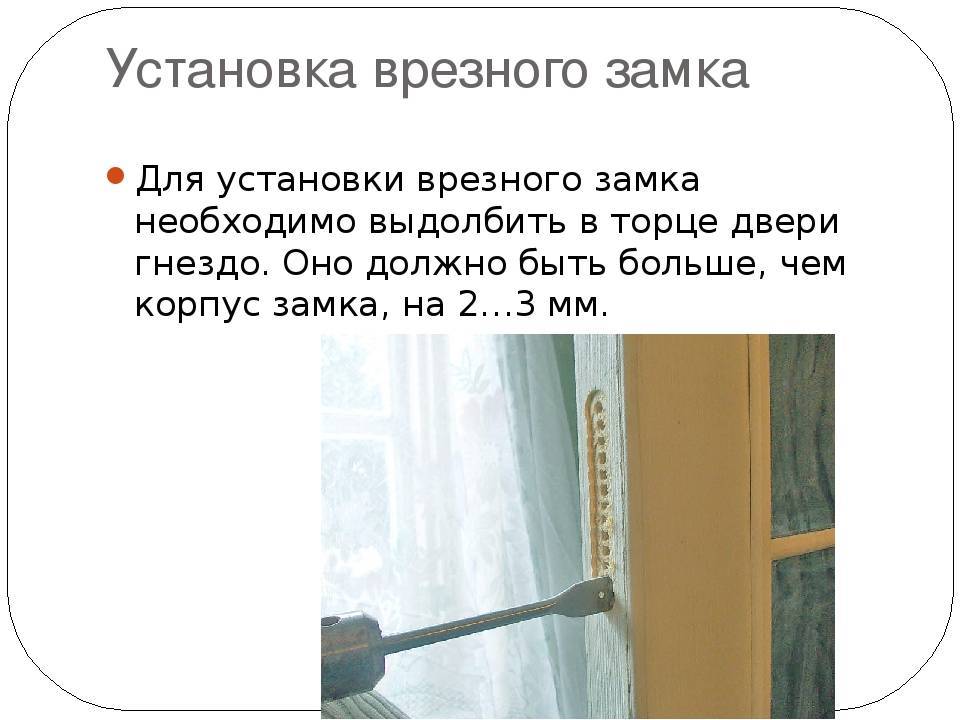

Технология установки врезной модели
Для того чтобы установить врезной замок на входную дверь необходимо сделать в полотне не только отверстия под скважину и ручку, но и для углубления механизма внутрь
Работа предстоит не из легких, к тому же важно точно определить положение всех крепежных элементов и наружных выходов
Установка врезной модели замка — довольно трудоемкий процесс для новичка
Как правильно врезать замок в металлическую дверь своими руками:
- Наметьте положение замка с помощью рулетки и карандаша. Обычно высота колеблется в пределах 100-150 см.

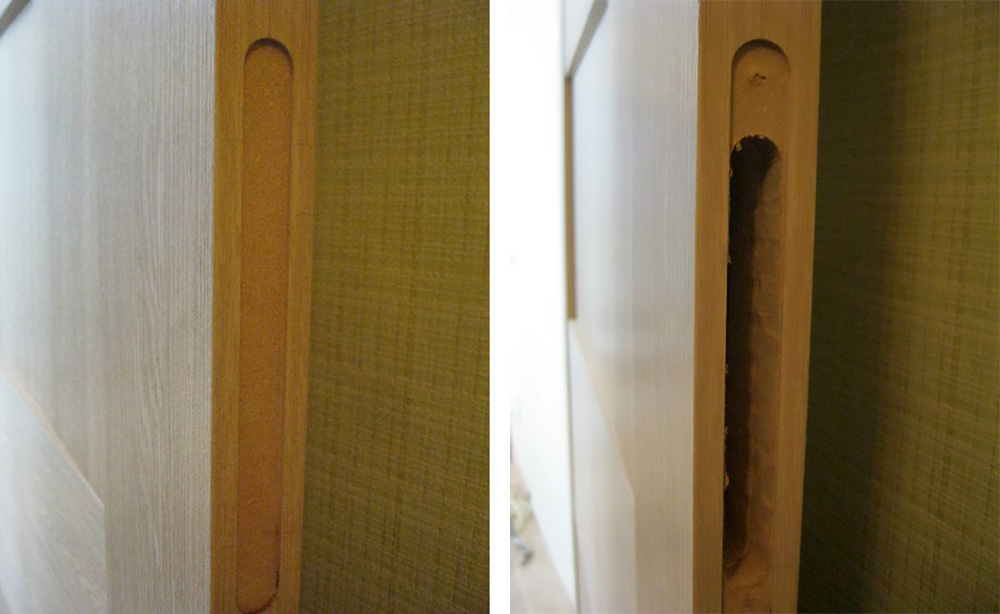

- В торце полотна отметьте границу выемки. С помощью дрели просверлите по краям отверстия, а затем выпилите внутреннюю часть болгаркой. Края обработайте напильником, чтобы убрать неровности и зазубрины. Для того чтобы сверло не смещалось предварительно нужно проработать метки керном.
- Вставьте замок внутрь полотна и отметьте положение креплений. Согласно этим меткам высверлите отверстия под винты и нарежьте резьбу, используя метчик.
- Далее нужно определить расположение выходов под замочную скважину и рычага ручки с обеих сторон двери. Приложите замок к полотну и сделайте метки. Затем высверлите достаточно большие отверстия и закрепите все детали на месте.
- Проверьте работу механизма. Если все в порядке, установите ручку и прикрутите накладную панель. Смажьте сердцевину и несколько раз проверните ригели.
- На коробке с противоположной стороны нужно вырезать болгаркой или просверлить отверстия под ригели замка. Сверху крепится ответная пластина.

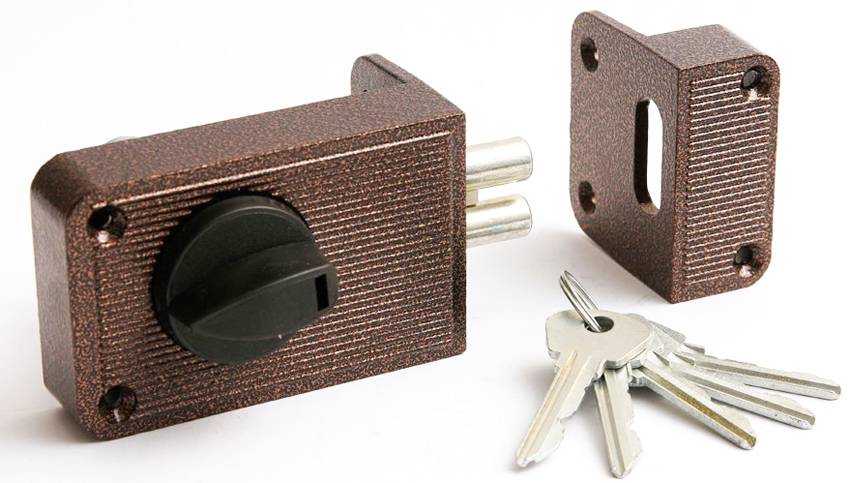

Выбор типа и устройства накладного замка
В большинстве случаев накладные замки устанавливают без замены двери. Поскольку она сама по себе достаточно взломонеустойчива, то врезной замок для преступников представляет более легкую добычу, поскольку находится ближе к внешней поверхности двери. Считается, что врезной замок надежнее, но при его установке происходит существенное ослабление рабочего сечения дверного полотна. Ввиду этого главной задачей становится правильный выбор конструкции замка именно накладного типа.
Конструкция такого замка предусматривает возможность пользоваться им с обеих сторон входной двери. Снаружи это делает ключ, а изнутри – специальная поворотная защелка, как на фото. В некоторых случаях дополнительно к накладному замку приобретаются также предохранительная защелка и клиновая задвижка. Установка их чрезвычайно проста и не отнимает много времени.
Виды замков
Невидимый
В электронных замках такого типа нет скважины, что даёт крупное преимущество другим видам. Для управления устройством понадобится пульт управления или брелок. Гарантией безопасности помещения является то, что злоумышленники не смогут найти ваше оборудование. Такие устройства оснащаются автономной системой питания, позволяющей работать продолжительное время без подключения к электричеству.
Замок-невидимка сложно поддаётся взлому. Обойти систему безопасности можно только с помощью профессионального оборудования. Открыть дверь можно брелоком или пластиковой картой. Чаще всего установка замка с подобной системой сопровождается сигнализацией. Именно она оповестит охрану и владельца при входе злоумышленников в помещение.
Фото с сайта doorchange.ru
Кодовый замок
Самый популярный тип замков. Как правило, подобным оборудованием оснащают подъезды. Состоит из панели для набора и запорного устройства. В таких замках нет трущихся деталей, угадать пароль практически невозможно. Однако профессионалы рекомендуют менять его несколько раз в год
Злоумышленники могут обратить внимание на стёртые кнопки и воспользоваться этим. К счастью, после нескольких попыток система блокируется
Биометрический
Система, на которую придётся хорошо потратиться. За качественную безопасность придётся много заплатить. Чем же уникальны биометрические замки? Они анализируют папиллярные узоры пальца, которые не изменяются в течение всей жизни человека. К сожалению, если человек поранился, детектор не распознает отпечаток пальца. Для собственной уверенности нужно внести в информацию оборудования как можно больше отпечатков ваших пальцев.
Как правило, в базе данных может храниться до 500 папиллярных узлов. Посетители могут пройти в помещение с помощью особых карт или цифрового кода.
Такой тип электронных замков чаще всего устанавливают в банках.
Электромагнитный замок с карточкой
Фото с сайта doorchange.ru
Этот вид замков также пользуется большим спросом. Благодарю подобному оборудованию, снижается риск входа в помещение посторонних людей. При отсутствии уникальной карты, прикладываемой к специальному считывателю, войти невозможно. Многие люди устанавливают дополнительное устройство к замку. Оно позволяет узнать, в какое время был осуществлён вход.
Подобным пользуются в компаниях, чтобы следить за дисциплиной сотрудников. Карта хранит до тысячи событий, с её помощью можно узнать, были ли попытки взлома. У такой системы есть большой недостаток. Мошенники используют специальные сканеры, перехватывающие сигналы с карты. Это позволит им получить доступ к помещению.
Электромагнитные замки
Они функционируют благодаря металлической пластине и силы электромагнита. При использовании ключа или верного кода магнит на некоторое время прекращает работу, после чего человек входит в помещение.
Если электричества по какой-либо причине нет, вход будет свободным. В таких случаях устанавливается дополнительный источник питания.
Фото с сайта GoldDveri.ru
Электромеханический замок для входной двери
Открывается механическим или электронным ключом. Подобные замки похожи на классические, однако в них встроена магнитная блокировка. Устройство работает даже при отсутствии энергии.
По методу установки бывают:
Врезные электрические
Установка врезного электронного замка на входную дверь не требует вмешательства профессионала. Более того, такой тип защиты стоит от 300 руб. Такой замок врезается в полотно, видимой остается только ручка. Открывается с помощью ключей.
Накладные электромеханические
Собираются накладные замки намного проще врезных. Устанавливают их с внутренней стороны. Как правило, люди покупают подобное устройство для установки на металлические и деревянные модели.
Моторные
Срок службы у таких замков достаточно продолжительный. Они имеют электромотор для открывания засова. При открытой перегородке отжать засов не выйдет, поскольку имеется давление электрического привода. Часто озвучиваемый недостаток данного типа – долгое время открытия.
Фото с сайта doorchange.ru
Что такое верхний замок
Верхний замок – это дополнительный (второй) замок, который устанавливают над основным. На нем нет ручки и защелки. Так же эти замки называют запирающими. К слову, основной замок называют фиксирующим. Принципиальная разница в том, что верхний замок закрывается сознательно и не может закрыться при закрывании двери автоматически. В замке нет фиксатора (язычка), поэтому этот тип хорош только в качестве дополнительного. Главное качество, которым должен обладать второй замок – прочность. Вы не будете закрывать на него дверь постоянно, а лишь на ночь или по другим экстренным обстоятельствам. Он должен стать вашей страховкой, гарантией того, что у грабителя лопнет терпение, и он не будет вскрывать второй замок, когда уже расправился с первым.
При установке дополнительного замка рекомендуется сделать выбор в пользу замочного механизма, отличающего от основного замка. Так вы увеличите вероятность того, что злоумышленник не справится с защитой двери. Классический вариант: нижний зам ок цилиндровый с вертушкой (чтобы дверь можно было просто захлопнуть при входе в дом и не закрывать на ключ), а верхний – сувальдный.
Устройство замка по механизму секретки
Безопасность замка зависит не от цены, а от секрета — механизма, который расположен внутри, и от того, как он устроен. Секретность определяется максимальным количеством комбинаций, которые позволяют открыть механизм замка.
По этому критерию замки для входной двери делятся на несколько категорий — каждая со своими особенностями и характеристиками.
Сувальдные
Механизмы, которые открываются фигурным ключом, а внутри располагаются пластины с соответствующими ему вырезами. Устройство сувальдного замка подразумевает защиту от высверливания, что делает квартиру более безопасной. Самый высокий уровень надежности у входных моделей 7 класса секретности. Также надежностью устройства отличаются двухсистемные модели.
Цилиндровые
Рабочая часть такого замка — цилиндры. Их количество определяет секретность замка. Подобный дверной замок может быть открыт штатным ключом, когда цилиндр удается повернуть в корпусе. В плане защиты от взлома механизмы менее надежны, чем сувальдные.
В случае потери ключа можно восстановить функциональность замка путем замены личинки. Существуют различные вариации цилиндровых механизмов, но самые популярные из них — штифтовые. Устройство замка этого типа подразумевает наличие подпружиненных штифтов. Когда в личинку вставляют неродной ключ, цилиндры невозможно провернуть.
Ригельные
Механизмы, в которых ключ не поворачивается, но вставляется перпендикулярно двери. Состоят из стального корпуса, который может быть разных размеров, пружины, ригеля и ключа. Секретная часть замка — ригель/рейка с зубцами и углублениями.
Ключ здесь особенный, с зубцами, которые соответствуют пазам ригеля. Косые прорези на нем осложняют ношение в связке.
Дисковые
Такому замку присвоено и название финский. В нем секретная часть состоит из дисков, которые выстраиваются под разным углом при повороте ключа. Устройство дискового замка подразумевает наличие полукруглых выемок для ключа на дисках, а для баланса — отверстие. Сам ключ оснащен аналогичными углублениями — одна часть плоская, другая — с вырезами полукруглой формы.
Открытие дверного замка возможно при достижении баланса. Если вставить неродной ключ, диски не двигаются, а пластина-баланс блокирует цилиндр.
Крестовые
Механизмы со штифтовым крестообразным цилиндром, чья скважина в разрезе напоминает крест, откуда и название. Подобные запоры часто можно встретить в штатной комплектации входных дверей. Крестовым замкам свойствен небольшой размер пинов, которые расположены в 3–4 ряда.
Степень секретности — 20 тыс. комбинаций и более. В то же время устройства могут быть взломаны даже примитивными способами взлома. Ключ на конце острый, поэтому неудобно носить в кармане.
Подготовительные работы
Прежде всего, требуется приобрести замок, который бут устанавливаться в дверь. Убедитесь, что в комплект входит все необходимое: сам замок, ручка и фурнитура к нему, пластина ответной части. Удостоверьтесь, что все ключи из комплекта хорошо отпирают и запирают механизм. Своевременно проведенная проверка работоспособности замка позволит оперативно обменять неисправный механизм, не портя дверь для установки заведомо неработоспособной конструкции.
Определите, где именно будет располагаться замок. Как правило, его ставят на высоте 0,95 – 1,05 м от пола. Разметьте положение тела замка на торце двери, положение ответной части на косяке, отверстие под ручку и замковую часть на полотне двери.

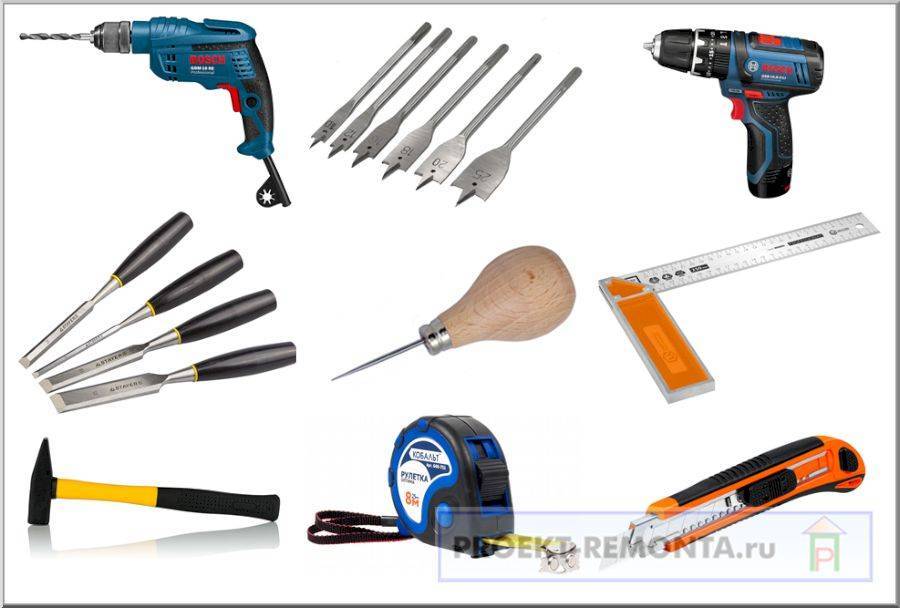

Также следует заранее подобрать все необходимые инструменты для работы:
- Электродрель. Теоретически можно обойтись и без нее при установке замка в деревянную дверь, но применение электроинструмента ускорит процесс и облегчит работу в разы. Для дрели понадобится коронка диаметром 25 мм либо перьевое сверло на 22-23 мм. Также понадобится обычное сверло диаметром в 1-2 мм для отверстий под крепежные саморезы.
- Инструмент для заглубления замка и ответной части – киянка и долото (дюймовое).
- Разметочные инструменты: линейка, рулетка, остро отточенный карандаш.
- Для закручивания саморезов – отвертка с крестообразным шлицем. Не помешает и шуруповерт, но можно обойтись и без него.
Перед началом работы зафиксируйте дверь клиньями в открытом положении. Чем более неподвижно будет полотно, тем точнее удастся нанести всю разметку.
Подготовив все что нужно, приступайте к работе.
Замки дверные врезные: недорогая установка ведущими мастерами Москвы
Врезные замки – это одни из самых востребованных запорных механизмов, которые непосредственно предназначены для предотвращения несанкционированного доступа в квартиру. Эти механизмы могут быть дискового, цилиндрового или сувальдного типов. Конечно, даже фирменные запирающие устройства рано или поздно приходят в негодность, именно тогда и необходимо установить второй врезной замок в металлическую дверь, возможно даже в новое посадочное место.
Эта процедура должна проводиться специалистом, у которого есть навыки, инструменты. Однако мастер должен быть в курсе особенностей, касающихся монтажа запорного узла. С идеей установить его своими руками, лучше сразу попрощаться, так как современные замки – это сложные, высокотехнологичные устройства. Что стоит сделать в первую очередь, чтобы установить замок с врезным механизмом в металлическую дверь? Вот основные шаги:
- Подобрать оптимальную модель замка с высокими характеристиками, показателями взломостойкости.
- Определиться, в каком именно месте разумнее установить замок, согласно конструкции полотна.
- Технологически точно сделать разметку на металлической двери.
- Аккуратно вырезать посадочное место для врезного замка, просверлить место под ключевую скважину, сделать углубления и пазы.
- Непосредственно произвести установку врезного замка.
Как видно, процедура не является простой. Такие действия надежно, быстро и срочно, непременно произведут лишь специалисты, у которых есть титанический опыт за плечами. Хотим заверить вас в том, что мастера службы знают, как сделать установку филигранно, и торопятся помочь каждому обратившемуся клиенту.
Выборка отверстий под ручку и механизм замка
После нанесения разметки принимайтесь за нижеуказанные этапы работы:

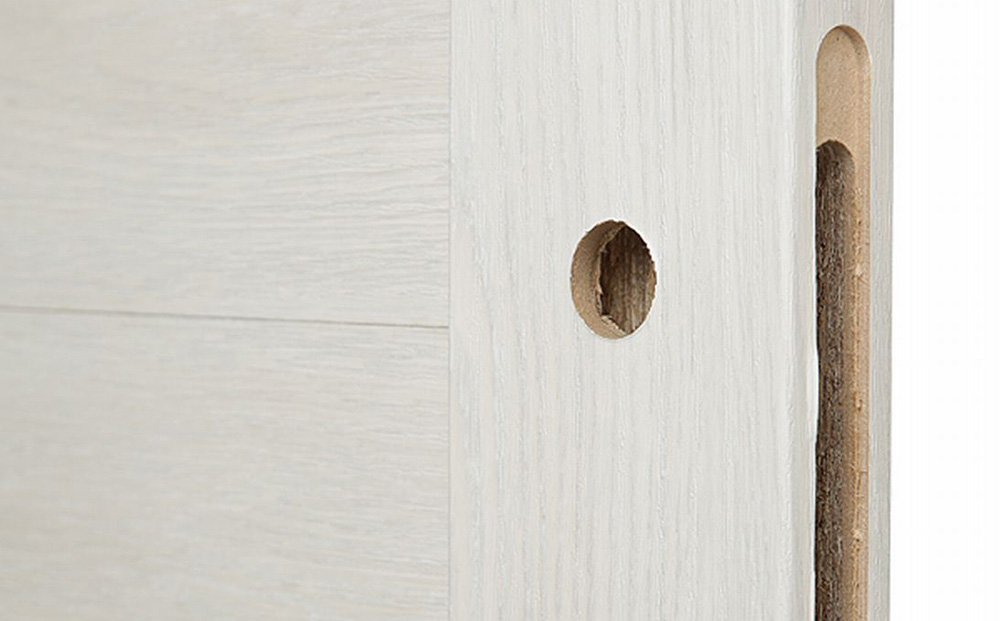

- На плоской поверхности полотна проделайте шуруповертом и коронкой по дереву отверстие. Его необходимо начать делать с одной стороны двери, а продолжить с обратной. Это позволит избежать повреждений изделия.Для создания отверстия используется коронка по дереву
- Перьевым сверлом просверлите в торце двери проем для защелки. Сверло должно выйти под прямым углом в отверстие, сделанное ранее.Проем для защелки выполняют перьевым сверлом
- Ровно вставьте защелку в отверстие и очертите карандашом.Разметка защелки
- Выньте ее и офисным ножом снимите наружный слой полотна строго по начерченным линиям.
- Выберите стамеской углубление для ригеля, глубина которого должна быть не больше толщины его рамки.Выборка углубления для ригеля

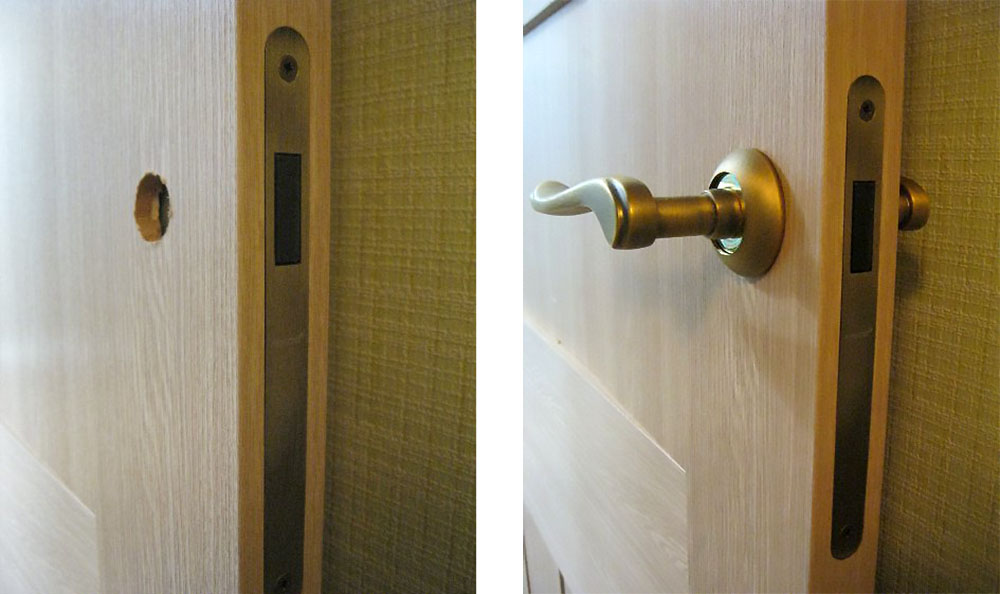

- Установите защелку, прикрепите ее саморезами. Если она легла неплотно, подрубите проем стамеской в местах выступа.Установка замка
Установка ответной части
Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.
О разметке под язык
Разметка языка замка на косяке двери под ответную часть карандашом
Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.
Способ разметки центра ответной части круглого замка межкомнатной двери
В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

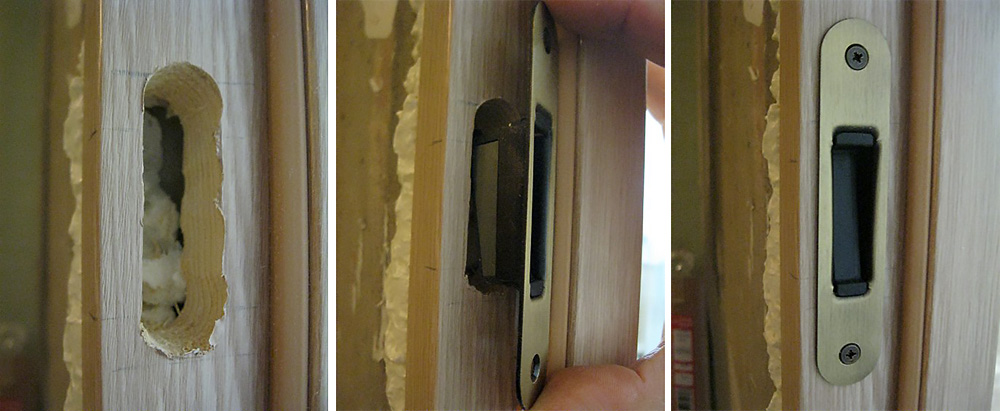

Монтаж проушины и ловителя

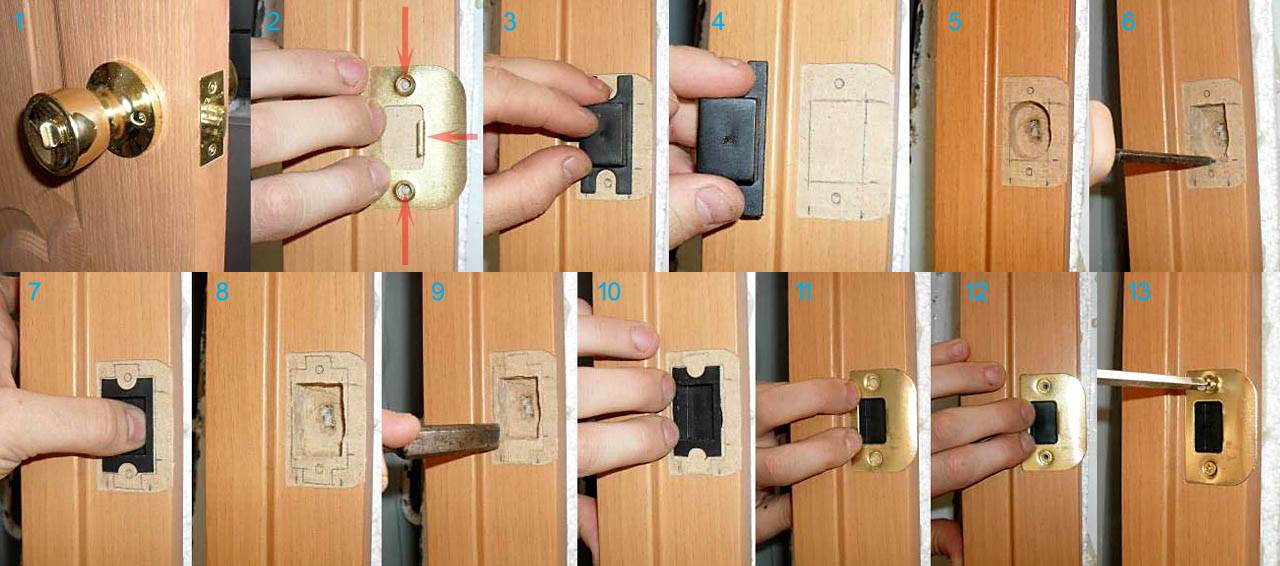

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):
Установка ответной части замка межкомнатной двери
Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк
Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
Сувальдные
Появились еще 200 лет назад, но и сегодня пользуются большой популярностью, оставаясь одними из самых надежных. При попадании ключа в замочную скважину выемки на нем активизируют действие сувальд, которых насчитывается в одном устройстве как минимум шесть. В том случае, если хоть одна из них не примет правильного положения, открытие двери станет невозможным.
Эта разновидность очень устойчива к поломкам, она обладает одними из наилучших антивандальных качеств. Помимо прочего такие устройства нередко снабжены пластинами из брони, увеличивающими общий уровень безопасности, по этой причине они распространены в качестве замков для металлических дверей.
