Введение в действие простых вентсистем
Разработать проект вентсистемы и воплотить его на территории собственного дома можно самостоятельно. Можно обойтись и без введения в действие сложных современных систем, которые потребуют квалифицированного монтажа, четких расчетов, существенных денежных расходов. В статье речь будет идти об устройствах, установить которые доступно каждому домовладельцу. Это система приточной вентиляции.
Особенности эффективной вентиляции в частном доме
В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.
Двери и деревянные оконные рамы прикрывались неплотно, что существенно способствовало непроизвольному вентилированию помещений. Даже стены возводились из стройматериалов, которые нельзя было признать непреодолимыми препятствиями для воздухообмена. Все элементы дома как бы «дышали». Пища готовилась в печи, а открытые дымоходы уже сами по себе становились мощными и высокоэффективными вентканалами.
В старых конструкциях домов вентиляционных проблем не было – они сами по себе обеспечивали постоянный обмен воздуха
Теперь же, когда возводятся дома современного типа, ситуация с выявлением эффективности естественной вентиляции существенно меняется. Владельцы частной квадратуры стремятся максимально снижать теплопотери. На здания «натягивают теплую одежду» в виде слоев термоизоляции. Да, термоизоляционные материалы удерживают тепло, но дом «расплачивается» тем, что не пропускает воздух.
Немалую роль в организации комфортного проживания играет присутствие в частном доме, кроме жилых комнат, еще и:
- санузла;
- туалета;
- ванной;
- душевой;
- кухни.
Так что следует хорошо продумать конструкцию вентиляции, иначе дом вскоре станет «кладезем» дискомфорта и распространителем разных болезней.
Естественная и принудительная вентиляция

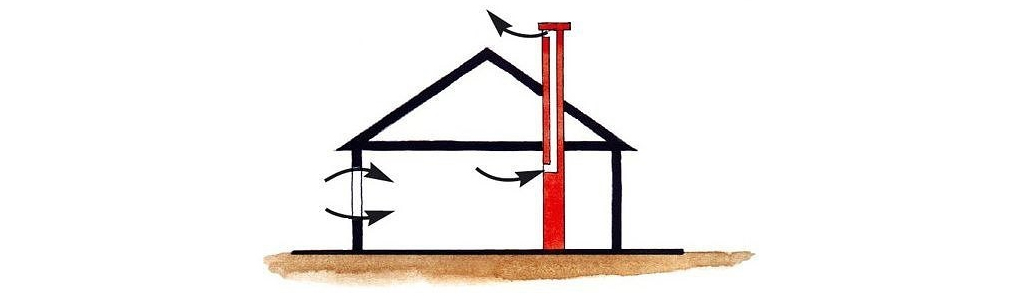

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».
Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.
Естественная вентиляция обладает важными преимуществами:
Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.
Бесшумная работа — нет вентиляторов, создающих шум.
Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.
Вместе с тем ей присущи серьезные недостатки:
Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.
Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.
Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.
Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.
Преимущества принудительной вентиляции:
вентиляция функционирует независимо от погоды и времени года;
интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;
более компактные размеры воздуховодов и всей системы.
Недостатки:
система для работы нуждается в электропитании;
периодически необходимо заменять изнашивающиеся механизмы.
Борьба с неэффективностью естественной вентиляции
Недостатки естественной вентиляции удается устранить, если использовать устройства принудительного перемещения воздушных масс. Вытяжные каналы остаются прежними, так как создаваемое в комнате избыточное давление принудит воздух проследовать к выходу даже в жаркую погоду.
Недостатки нововведения
Стоит обозначить основные недостатки, что могут проявиться в любой частном здании.
Недостаток первый. Приходится оплачивать дополнительно потраченную электроэнергию, хотя современные вентиляторы и не считаются чрезмерно энергозатратными.
Недостаток второй. Приточные клапаны устанавливаются именно в жилой зоне. Значит, «шумным соседом» домовладельца становится работающий вентилятор. Приходится смиряться с присутствием определенного шумового эффекта.
Недостаток третий. Зимой хотя и поступает с улицы свежий воздух, но он морозный. Отсюда и значительные теплопотери. Хозяева особняков, чтобы поддерживать в комнатах стабильно теплую температуру, используют контуры подогрева входящих воздушных потоков.
Принудительная вытяжная вентиляция и ее особенности
Установка системы принудительной вытяжной вентиляции целесообразна в том случае, когда приточный воздух поступает в нормальном режиме, а отвод отработанных масс производится не в полном объеме. Как правило, причиной этому служат забитые вентиляционные каналы, не способные полноценно выполнять возложенные на них функции. В результате нарушения циркуляции происходит застой воздушных масс, теплый воздух скапливается под потолком и способствует появлению сырости. При этом из-за избытка давления внутри квартиры свежий воздух вытесняется обратно на улицу по приточным каналам либо не поступает вовсе.
Для стабилизации циркуляции и нормализации микроклимата используется принцип принудительной вытяжной вентиляции. В его основе лежит применение нескольких вентиляторов, которые устанавливаются на входе внутри вытяжных каналов, обеспечивая необходимую тягу. Как правило, их монтаж осуществляется на уже имеющиеся вентиляционные отверстия, расположенные в кухне или ванной и подключенные к общему каналу.
Вытяжной вентилятор с обратным клапаном
В случае, когда основной вытяжной воздухоотвод полностью засорен и не функционирует, отверстия создаются непосредственно в стенах и выводятся как в подъезд, так и на улицу. Подобное расположение дополнительных каналов позволяет обеспечить нормальное распределение воздушных потоков и обеспечить оптимальный микроклимат внутри квартиры. Мощность вентиляторов и их количество выбирается на основании существующих условий внутри помещения и расчетных параметров, полученных изначально.
Виды установок для принудительной вентиляции
Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:
система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;
- рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
- система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
- система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.
Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.
Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.
Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.
Вентиляция и теплосбережение
Эффективная и правильно работающая вентиляция обеспечивает помещения дома свежим воздухом. Однако зимой в морозную погоду ощутимо возрастают теплопотери: теплый воздух уходит через систему вентиляции, а ему на смену поступает свежий, но холодный воздух с улицы. Тепло в буквальном смысле улетает в трубу. Это увеличивает расходы на отопление. Разумеется, можно перекрыть вентиляционные каналы и уменьшить интенсивность воздухообмена через вентиляцию. Тепло будет расходоваться экономнее, но ценой ухудшения атмосферы в доме: в помещении начнет накапливаться углекислый газ, запахи и водяной пар.
Решение этой проблемы существует: в систему вентиляции устанавливаются рекуператоры. Рекуператор — это специальный теплообменник, через который проходят потоки входящего и выходящего воздуха. Потоки отделены друг от друга специальными стенками, благодаря чему они не смешиваются, но обмениваются тепловой энергией. Для повышения скорости и эффективности теплообмена стенки каналов снабжаются ребрами, а форма каналов усложняется, чтобы увеличить длину пути потока воздуха. Теплый воздух, выходящий из помещения, остывает и нагревает поступающий с улицы свежий воздух. Такой теплообмен значительно уменьшает тепловые потери дома через вентиляцию.

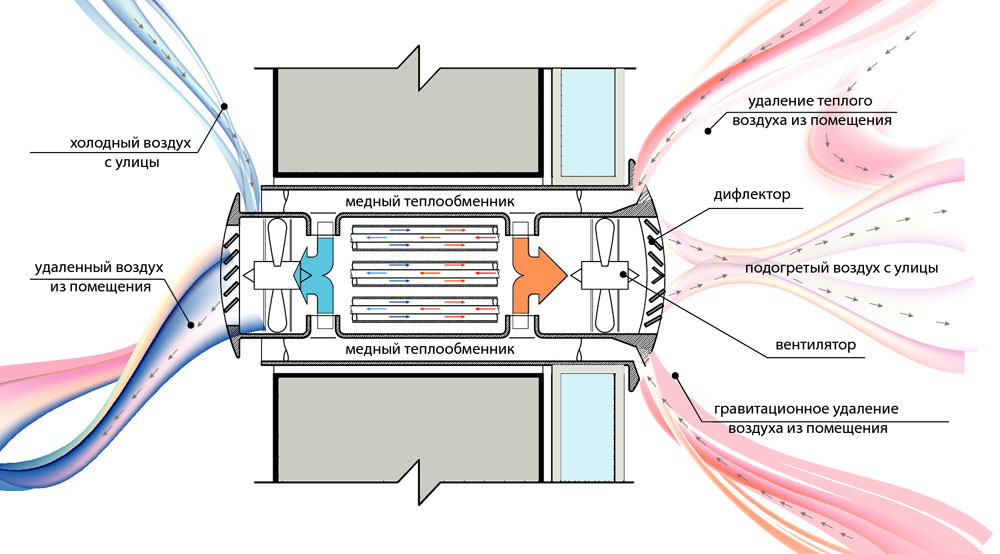

Схема работы компактного рекуператора
Существуют компактные рекуператоры, монтируемые в наружную стену дома, например, Marley MEnV-180. Для его установки в наружной стене дома прорезается круглое отверстие диаметром 180 мм. Производительность вентилятора ступенчато регулируется от 16 до 37 м³/час, потребляемая электрическая мощность при этом составляет всего 3–7 Вт, КПД достигает 85%.
Такие рекуператоры, как и бризеры, работают только на одно помещение и поэтому в каждой комнате должно быть смонтировано отдельное устройство. Чтобы решить задачу эффективной и экономной вентиляции сразу для всего дома, нужно использовать централизованную вентиляцию.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
- Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
- Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
- Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
- Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
- Внести размеры на схему (можно перерисовать).
- Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
- Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
- Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
- Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

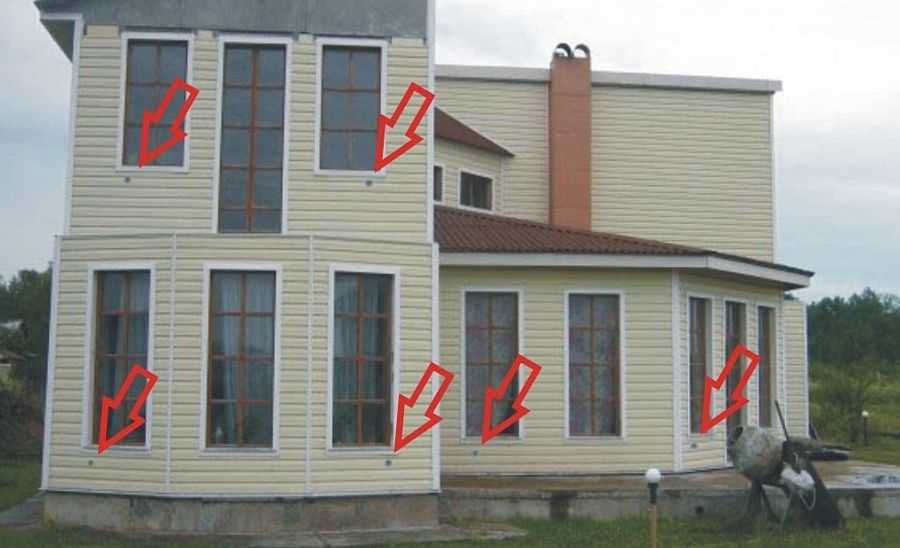

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры
Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Функции естественной вентиляции парной
Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:
- Насыщение парной кислородом.
- Создание оптимальных банных процессов для управления паром и воздухообменом.
- Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.
Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.
В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.
Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.
Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.
На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.
Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.
Как проверить, в какую сторону дует вентиляция в квартире
Следующие способы являются более технологичными и подразумевают применение различных дополнительных средств. Мероприятия, которые мы представим ниже дадут полное понимание в какую сторону циркулирует (или вовсе не циркулирует) воздух.
Проверка на удаление запахов
Если комната насыщается запахами, и они не выветриваются, то следует поступить следующим образом: в туалете или ванной комнате распыляется освежитель воздуха, аромат в воздухе должен быть стойким, дверь прикрывается, но не плотно.
Далее следует замерить время, за которое запах удалится из помещения – это свидетельство того, что объем воздуха заменен. Как правило, объем помещения совмещенного узла с площадью в 12 кв.м. полностью выдувается за 7-10 минут. В этом случае вентиляция считается эффективной, в противном случае канал может быть деформирован или забит мусором.
Проверка с помощью листа бумаги
Для реализации данного метода необходимо взять лист принтерной бумаги форматом А4. Его берут кончиками пальцев в верхней части и подносят к решетке вывода в вентиляционную шахту. Если листочек отклоняется в сторону воздухоотвода, то вентиляция функционирует нормально.
Важно! Решетка такде подвергается пылевому загрязнению, которое препятствует циркуляции воздуха. Перед реализацией данного способа проверки решетку необходимо очистить или снять для проверки, а после смонтировать на место.
Самый научный способ – использование анемометра
Анемометр — это метеорологический прибор, который измеряет скорость ветра и потоков воздуха в различных воздухопроводах промышленного назначения или в атмосфере. Но также его можно использовать и для определения скорости движения воздуха в вентшахте.
С технической стороны анемометр представляет собой однолопастной флюгер, который смонтирован в конструкции прибора, и счетное устройство, фиксирующее количество оборотов флюгера за единицу времени. Таким образом высчитывается скорость.
Для многоквартирных домов идеальной скоростью движения воздуха в вентиляционном канале является параметр в 5-6 м/c. Для измерения анемометр подводится к вентканалу, с которого предварительно снимается решетка.
Виды приточно-вытяжных установок для квартир
Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:
- Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
- Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.
Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.
| Сравниваемые параметры | Приточный клапан | Проветриватель | Бризер | Центральная приточная установка |
| Производительность | От 0 до 54-55 кубометров/час. Рассчитан на одну комнату. | Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения. | Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты. | Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру. |
| Фильтрация | Отсутствует. | Фильтр грубой очистки или угольный. | Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки. | Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха. |
| Дополнительные параметры | Отсутствуют. | Возможно регулирование скорости работы устройства. Шумность низкая. | Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя. | Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо. |
Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.
Вентиляция воздуха с рекуперацией: экономим тепло
Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.
Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности
В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.
Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.
Установка на кухне в квартире
На кухне в квартире для наилучшей очистки воздуха рекомендуется соединять естественную вентиляцию с вытяжкой над плитой. При желании можно обеспечить усиленный приток свежего воздуха с помощью моноблочной системы приточной вентиляции. Это компактный агрегат, в составе которого есть следующие элементы:
- вентилятор;
- очистительный фильтр;
- нагреватель;
- система шумопоглощения;
- система автоматического управления.
Такая индивидуальная система способна обеспечить свежим воздухом только одну кухню, а не всю квартиру. По причине внушительной стоимости этот агрегат устанавливается в самом крайнем случае, когда естественная вентиляция и регулярные проветривания не могут обеспечить достаточный объём воздуха извне.

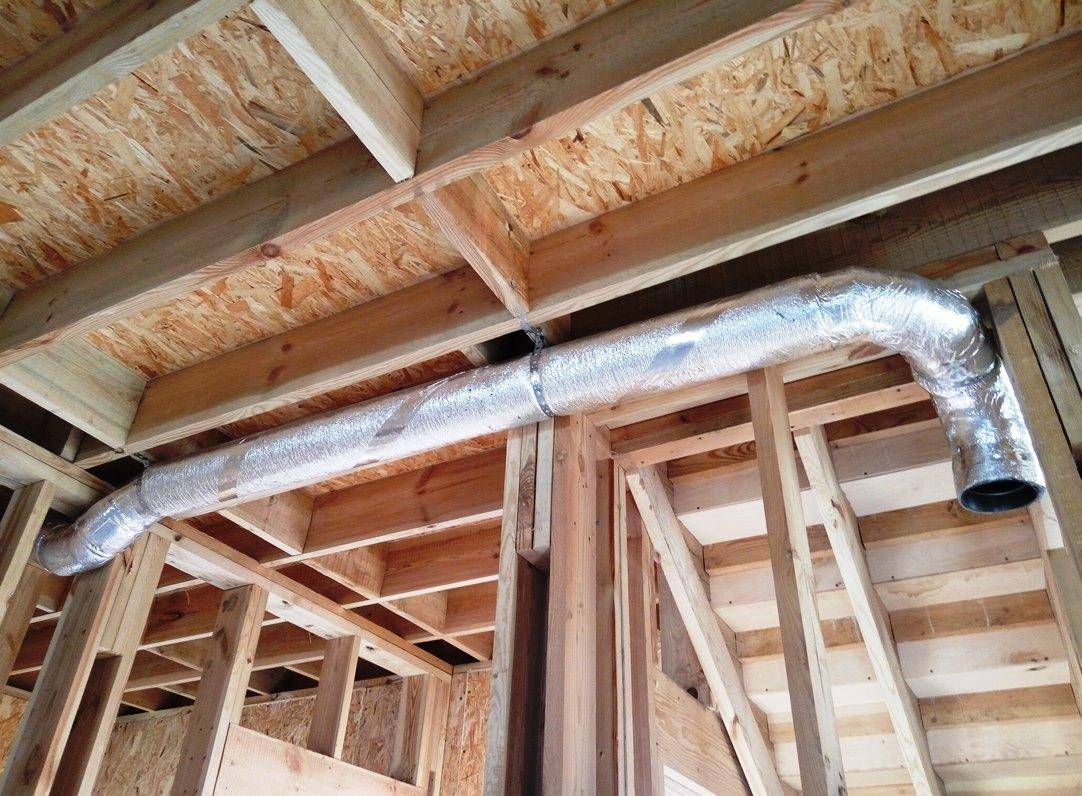

Вентиляционная труба

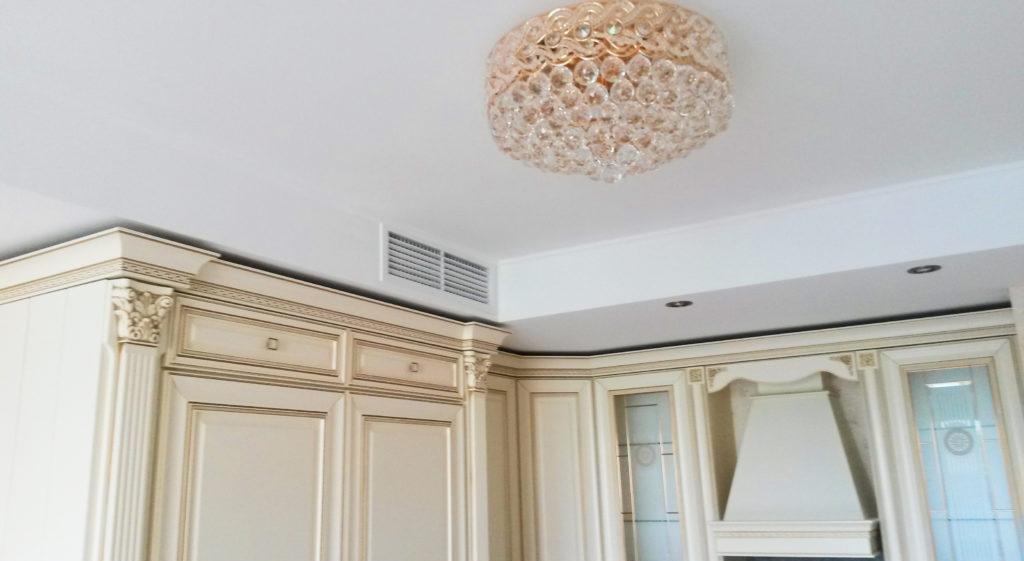

Вентиляция в гипсокартонном коробе на кухне
