Как работает вентиляционная решетка с обратным клапаном

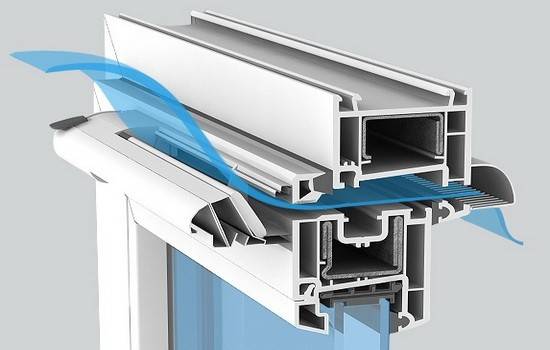

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).
Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.
Рекомендуем ознакомиться: Воздуховоды как часть системы дымоудаления
Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.
Критерии выбора оконных клапанов вентиляции
От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:
- пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
- уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
- эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
- механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
- место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
- способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

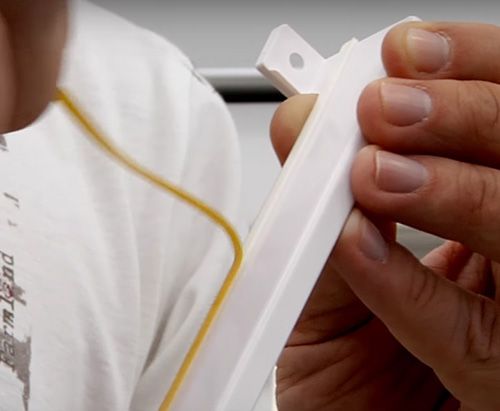

Рис. 6. Клапан до установки.
Установка клапана приточной вентиляции на пластиковое окно – пошаговая инструкция
Из инструментов при установке вытяжного устройства понадобятся:
- Строительный или канцелярский нож.
- Стремянка.
- Шуруповёрт или отвёртка.
- Комплект, куда входит клапан и сопутствующие материалы.
| Иллюстрация | Описание действия |
 | В комплект входят: клапан, уплотнитель длиной 350 мм, два уплотнителя длиной по 160 мм и крепёжные элементы. |
 | На первом этапе производят зарезку уплотнителя, для этого устройство прикладывают в качестве шаблона и обрезают с двух сторон уплотнитель (длина − 350 мм) на створке. |
 | Обрезанный фрагмент уплотнителя удаляют. |
 | В места крепления устанавливают три крепёжных дюбеля – два по бокам и один посередине. |
 | С поверхности уплотнителя изделия удаляют защитную плёнку. |
 | Устанавливают изделие на створку. |
 | Фиксируют при помощи саморезов. |
 | На следующем этапе вместо штатного уплотнителя вставляют те, что идут в комплекте и имеют длину 160 мм каждый. |
 | Уплотнитель зарезают на внутренней стороне оконной рамы на 350 мм и удаляют. |
 | Вместо удалённого уплотнителя устанавливаем тот, что идёт в комплекте. |
 | За счёт более тонкого уплотнителя обеспечивается приток воздуха в помещения, а интенсивность его потока можно регулировать при помощи ручки на корпусе устройства. |
Несколько иначе обстоит дело с установкой вентиляционного клапана Аir Box Сomfort.
Этапы установки Аir Box Сomfort
Фурнитура для микропроветривания
Это самый качественный способ обеспечить качественное вентилирование помещений в жилье. Добиться этого можно с помощью установки следующих дополнительных элементов:
- Гребенки.
- Приточного вентиляционного клапана.
Гребенка представляет собой устройство, которое монтируется внутри помещения, в виде зубчатой рейки. При переводе окна на режим микропроветривания, можно установить створку с различным по ширине зазором.
Сама рейка крепиться на раму стеклопакета, а зацеп чаще всего возле поворотной рукоятки.
Такое простое устройство можно установить на любое поворотно-откидное пластиковое окно. Единственный недостаток системы, хрупкость и недолговечность материала.
Однако самый совершенный способ микровентиляции, это установить приточный клапан, который будет обеспечивать постоянный воздухообмен.
Приточный клапан на пластиковые окна своими руками: выбор устройства
Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.
Выбор вент-клапана на окна начинается с расчета его продуктивности.
То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.
Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.
Монтаж клапана для пластикового окна
Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:
- с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
o уменьшение площади окна, обеспечивающей попадание света в помещение;
o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета; - без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.
Рис. 10. Установка клапана.
При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.
Рис. 11. Возможный вариант монтажа.
Установка вентиляционного клапана для пластикового окна показана на следующем видео:
Достоинства и недостатки
Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.
Она обладает и другими достоинствами:
- защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
- снижает уровень шума при закрытом клапане;
- выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
- блокирует проникновение запахов из других помещений или шахты.
- легко устанавливается;
- недорого стоит;
- отличается надежной конструкцией, способна прослужить долгие годы;
- выпускается разного дизайна, подобрать можно к любому интерьеру.
Недостатков использования практически нет, но можно отметить следующие:
- во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
- требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
- незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.
Как работает микропроветривание на пластиковых окнах?
Щелевое проветривание подобно приточной вентиляции и возможно благодаря фурнитуре на ПВХ-окне. Профиль открывается на минимальное расстояние до 1 см, когда ручка на створке поворачивается и выставляется под углом 45 градусов.
К преимуществам такого механизма относятся:
- простота управления — можно проветривать окно без дополнительных приспособлений,
- отсутствие сквозняков — воздух проникает в комнату медленно,
- ощущение свежести в комнате — неприятные запахи медленно рассеиваются благодаря дозированному поступлению в комнату свежего воздуха,
- безопасность остекления — при минимальном растворе створка неуязвима к сильному ветру, непогоде,
- доступность — клапан микропроветривания предусматривается и в дорогих, и в более доступных окнах.
Щелевое проветривание наиболее удобно, безопасно и функционально. Может ли продуть при микропроветривании? Нет, сквозняков удается избежать благодаря минимальному расстоянию между открытой створкой и рамой. В небольшое отверстие свежий воздух проникает медленно, и комната защищена от резких перепадов температуры.
Купить профильные системы с функцией микроветривания можно в любой оконной компании. Наиболее надежной фурнитурой считается крепеж марок Roto и Siegenia Aubi. Для длительной эксплуатации окон важен правильный их монтаж. Перед установкой необходимо грамотно измерить проемы, а во время монтажных работ — тщательно выровнять профиль, герметизировать швы.
Как установить приточный клапан на окно: пошаговый установка
Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.
Последовательность монтажа климатического клапана с перфорацией:
Подготовка инструментов:
- Электронная дрель;
- Электролобзик;
- Ратфиль;
- Сверла на 5-10 мм;
- Строительный ножик;
- Шаблон для разметки контуров клапана;
- Герметик.
- Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
- По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
- Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
- Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
- Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
- В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
- На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
- Собрать створку и установить ее на место – на петли рамы.
- Проверить положение отверстий в створке и наплаве рамы.
- Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
- Отрегулировать работу клапана.
Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:
Для монтажных работ приготовить:
- Обычная отвертка-крестовина;
- Канцелярский ножик;
- Маркер и линейка.
Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.
Броский установка клапана:
- В пазы от уплотнителя установить три заглушки «юбкой» вниз;
- Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
- Закрепить клапан шурупами, пропущенными через крепления;
- В паз между кронштейнами установить уплотнитель.
- В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.
Рейтинг лучших моделей для обеспечения качественной вентиляции
10КП Эра D100
Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.
Средняя стоимость – 780 рублей.
10КП Эра D100
Достоинства:
- Эффективность;
- Не образует конденсата;
- Фильтр предотвращает проникновение пыли и насекомых;
- Удобный монтаж;
- Простая регулировка;
- Качественный воздухообмен.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
ДомВент Norvind City
Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.
ДомВент Norvind City
Достоинства:
- Качественный фильтр;
- Не ухудшает звукоизоляционные свойства;
- Нет потери тепла;
- Хорошая производительность;
- Установка без сверления.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Ventec VT 601
Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25 м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.
Средняя стоимость – 670 рублей.
Ventec VT 601
Достоинства:
- Низкая цена;
- Стабильный приток воздуха;
- Универсальная длина клапана;
- Сетка на козырьке;
- Три створки регулирования;
- Поступающий воздух не создает сквозняк.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Нужно ли устанавливать приточный клапан
Нормальной скоростью воздуха в жилых домах или квартирах является показатель в 0.15 м/с. Существенное увеличение показателя будет провоцировать сквозняки, а повышенное попросту приостановить воздухообмен. Металлопластиковые аналоги имеют специальные камеры для воздуха в рамах и створках, герметичные стеклопакеты и уплотнительные резинки по всему периметру. Современные конструкции помогают изолировать помещении от шума на улице и сохранить тепло, но в то же время приостанавливают нормальное функционирование вентиляции. Из-за этого ухудшается микроклимат – воздух становится спертым, повышается уровень влажности, люди испытывают кислородный голод, а также может появиться черная плесень.
Хотя старые конструкции несовершенные, они эффективно справлялись с задачей, и тем самым обеспечивали достаточный приток воздуха даже в зимнее время. Недостаток рам из дерев – плохая шумовая и тепловая изоляция.
Попытку восстановления циркуляции воздуха открыванием оконной конструкции в режиме проветривания нельзя считать удачном по таким причинам:
- Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
- Вентиляция работает лишь с открытым окном, что крайне сложно сделать в зимний период времени или при ветреной погоде.
- Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.
Определенные производители оконных систем решили учесть последствия полной герметизации и усовершенствовали конструкции из металлопластика. Нарушение воздухообмена будет негативным образом сказываться на здоровье и жизненной деятельность людей. На окнах начнет появляться конденсат, стены и откосы будут покрываться плесенью из-за концентрации влаги, а количество токсичных веществ в помещение увеличится.
Особая вентиляционная фурнитура:
- Профили, которые вентилируются.
- Ограничители открывания.
- Уплотнители, которые частично пропускают воздух.
- Штапики с регулируемой задвижкой.
Чтобы обеспечивать приток воздуха, используйте приточный клапан на пластиковое окно, которое было установлено ранее. За счет вентиляционного клапана обмен воздуха в комнате будет осуществляться постоянно и при этом без потерь тепла. Устройство поможет защитить помещение от попадания пыли и шума.
Как делается вентиляция в подоконнике?
Вентиляция под подоконником не всегда предусмотрена изначально, поэтому приходится делать ее после того, как этот элемент был установлен
Важно, чтобы решетка не была слишком большой и устанавливалась таким образом, чтобы не мешать использовать конструкцию и не создавать лишнюю пыль. Устанавливаться она может как с внутренней, так и с наружной стороны
Наиболее легкими и прочными могут стать алюминиевые решетки, к тому же они не ржавеют, долго служат, имеют высокую прочность. Для установки в подоконнике делается отверстие с бортами, сама конструкция чаще всего приклеивается. Для этого используется строительный клей. Реже решетка прикручивается при помощи саморезов. Такой способ крепит надежнее, но выглядит не так привлекательно. Отверстие в подоконнике можно сделать и самостоятельно, для этого потребуется нанести разметку маркером и, воспользовавшись электролобзиком, вырезать отверстие.
Если правильное распределение воздуха невозможно из-за широких подоконников, и менять их конструкцию не хочется, вы можете воспользоваться конвекторными решетками для подоконников, через которые воздух сможет беспрепятственно подниматься и равномерно прогревать окна и помещение. Это позволит избавиться от конденсата и сделать помещение более теплым.
Востребованные модели приточных клапанов

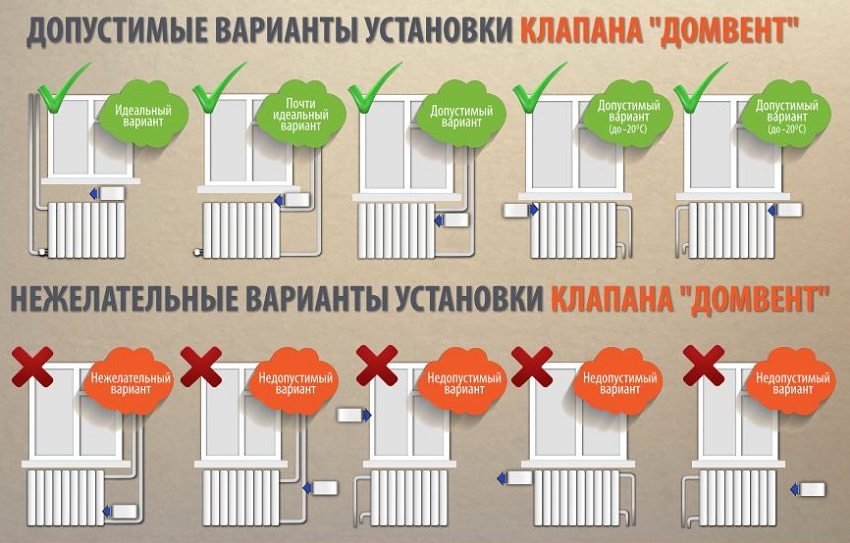

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.
Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.
Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.
Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.
Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.
Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.
Приточный клапан в стену
Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.
Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.
Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение
Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.
Стеновой приточный клапан комплектуется следующими элементами:
Конструкция вентиляционного приточного клапана
Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.
При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен
Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.
Проветривание в помещении без отверстий в стене
В помещении без окон система вентиляции монтируется в стену . Клапан состоит:
- из трубы диаметром 60—150 мм;
- москитной сетки или вентиляционной решётки, которой закрывается наружный конец трубы, выходящий на улицу (как сделать выход вентиляции на улицу?);
- регулировочной заслонки;
- корпуса;
- воздушного фильтра;
- теплоизоляционной прокладки.
Этапы установки:
- Определить расположение вентиляционного элемента. Небольшой клапан лучше располагать между подоконником и батареей отопления, а большой — рядом с оконным проёмом на высоте 2 м от пола.
- Проделать в стене сквозное отверстие перфоратором и буром. Если дом каркасный или деревянный, применяются коронные свёрла (о вентиляции в каркасном доме читайте тут, а о том, как установить вентиляцию в частном доме, написано здесь). Отверстие в помещении, граничащем с балконом, лучше проделывать снаружи.
- Обрезать трубу до необходимой длины, обернуть её утеплителем типа «Пенофол», плотно вставить в отверстие. Если между трубой и стеной осталось пространство, его необходимо залить монтажной пеной.
- К концу трубы изнутри помещения прикрепить корпус клапана. Установить снаружи вентиляционную решётку.
