Как правильно установить розетки в ванной

Расположение светильников и выключателей в ванной комнате

Прежде всего следует определиться где и сколько светильников будет стоять в ванной и как они будут управляться. В этом нам помогут строительные нормы, а также наша фантазия.

Общее освещение в ванной комнате.

• На первом этапе планируем общее освещение в ванной комнате. Оно должно будет обеспечить общее комфортное пребывание в комнате. Кстати согласно ВСН 59 – 88 минимальный уровень освещенности в ванной комнате должен составлять 50лк при использовании люминесцентных ламп и 20лк при использовании ламп накаливания.
• Согласно п.2.39 ВСН 59 – 88 общее освещение в ванной комнате должно обеспечиваться светильником над входом в помещение. Но, согласитесь, это не очень красиво, да и не совсем удобно поэтому можно придумать что-то более интересное.
• На данный момент пользуются популярностью создание точечного освещения в ванных, установка светильников под потолком, закрытых бра, создание рассеянного отраженного освещения от потолка и многое другое. Фантазия практически не ограничена. Главное, что следует помнить, это то, что лампа в ванной комнате должна иметь закрытое исполнение. То есть должен быть плафон.
• Существует и еще одно ограничение. Оно связано с зонами по электробезопасности в ванной комнате прописанными в ГОСТ 50571.11 – 96. Согласно этому нормативному документу помещение ванной комнаты делится на 4 зоны.

На фото продемонстрированы зоны по электробезопасности в ванной комнате.

• В нулевую зону инструкция относит непосредственно емкость ванной и душевого поддона. Здесь допускается устанавливать электрооборудование только со степенью защиты не ниже IP×7. Плоскость от ванны до потолка попадает в зону 1. Здесь можно устанавливать только электроприборы со степенью защиты не ниже IP×5.
• В этих зонах можно устанавливать только светильники с напряжением в 12В специально предназначенные для этого, а также водонагреватели. Другое электрооборудование или коммутационные устройства здесь запрещены.
• В зону номер два входит вся площадь помещения в 60 см от краев ванной или душевой кабинки. Здесь мы уже можем установить светильник с уровнем защиты не ниже IP×4. Ну а в зоне 3, которая начинается в 60 см от края ванной, мы можем устанавливать любое электрооборудование не зависимо от степени защиты.

• Но в ванной комнате должно быть не только общее освещение. Даже строительные нормы предусматривают здесь дополнительное освещение над зеркалом. Но если нормы требуют поставить здесь только одну лампочку, то для создания качественного освещения мы можем поставить больше.
• Если вы делаете освещение в ванной комнате самому себе, то не пожалейте и создайте комбинированное освещение. Для этого необходимо чтоб свет на зеркало падал сверху и с обоих боков от зеркала. Это будет идеальный вариант.
• При необходимости и соответствующей площади ванной комнаты возможно создание декоративного и зонального освещения. В этом вопросе так же следует придерживаться зон по электробезопасности.
• Что касается выключателей, то согласно п.8.15 ВСН 59 – 88 запрещается установка выключателей в ванной. Только в качестве исключения возможна такая установка и то только в исполнении не ниже IP Но это правило не распространяется на выключатели веревочного типа, устанавливаемых для светильников над зеркалом.
• Исходя из этого выключатели целесообразно разместить следующим образом. Выключатель общего освещения на входе в помещение. А светильники освещения для зеркала выбрать со встроенными выключателями веревочного типа.

Общие требования

По негласно установленному стандарту (ни в одной нормативной документации он до сих пор нигде не прописан) розетки в жилых помещениях размещаются на высоте 30см от пола.

Правило
При этом запомните, все габаритные расстояния всегда указываются именно до ЦЕНТРА розетки или выключателя.

Правильно:

Неправильно:

Выключатель ставится сразу при входе в комнату с той же стороны, что и дверная ручка.

Правило
Выключатели нельзя располагать по “советскому стандарту” на уровне плеча, мотивируя это тем, что якобы дети будут с ними постоянно играться.

Нормативная высота установки выключателя света – 90см от ЧИСТОВОГО пола.

Никогда не соглашайтесь подтверждать у строителей данную высоту, стоя на ЧЕРНОВОМ полу.

При этом, если ВСЕ члены семьи высокого роста (от 180см и выше), выключатель допускается поднять на 5см.

Если НЕ все члены семьи “дяди Стёпы”, то нужно оставить стандарт в 90см. Потому что высоким людям гораздо легче чуть-чуть наклониться, нежели людям среднего роста чуть-чуть подогнуть кисть вверх.

Правило
В выключенном положении у выключателя должна выступать верхняя часть клавиши, а во включенном – нижняя.

Почему именно так, а не иначе? Потому что когда вы входите в комнату, вашей руке гораздо удобнее нажимать на выключатель чуть выше, а когда выходите, наоборот – придавливать его нижнюю часть.

Посмотрите на разницу положения рук при этом, и вы все поймете интуитивно.

Данное правило касается только обычных выключателей, и не применимо к проходным или перекидным.

Чтобы обеспечить достаточное место для дверного наличника, выключатель отодвигают на расстояние 15см от чернового края дверного проема.

А вот так может выглядеть двойное “бинго” при монтаже без проекта и соблюдения расстояний (выключатель на высоте уровня плеч, да еще и за шкафом)

Если проем слишком узкий и между наличником и соседней стенкой практически нет места, выключатель располагают на соседней стене.

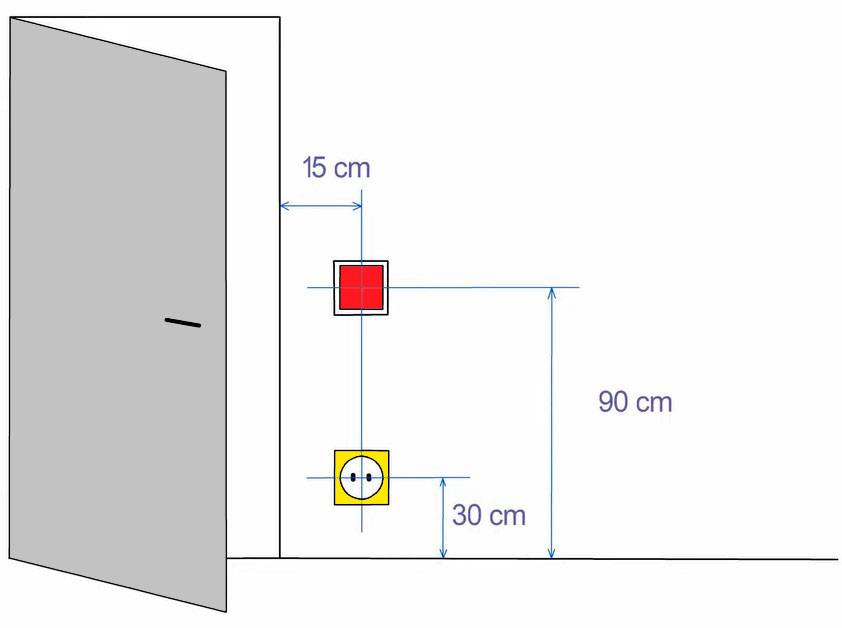

Сразу под выключателем можно запланировать розетку под пылесос (если у вас нет хорошего робота-пылесоса).

Эта розетка должна быть соосна выключателю.

Правило
Если у вас в ряду будет стоять несколько выключателей, “пылесосная” розетка все равно должна оставаться соосной первому выключателю.

Никуда сдвигать ее не нужно.

Правило
Два одноклавишных выключателя ВСЕГДА лучше одного двухклавишного.

И уж тем более три одноклавишных ГОРАЗДО лучше одного трехклавишного.

Кто хоть раз пытался попасть пальцами в эти узкие клавишки, и включал свет совсем не там, где хотел, сразу поймет, о чем речь.

Вот вам в помощь разметочная сетка для монтажа сразу нескольких выключателей в ряд.

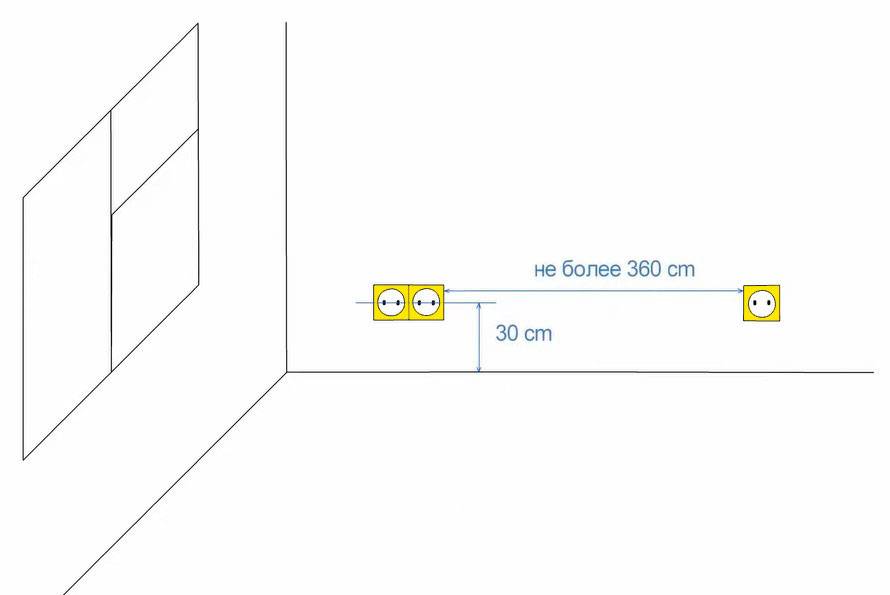

Также по углам комнаты рекомендуется ставить двойной блок розеток.

Даже если сегодня они вам не нужны, при появлении новых эл.приборов вы не будете ломать себе голову, куда же их подключить.

А еще в некоторых странах есть рекомендация размещать все розетки вдоль длинных стен с шагом не более 360см.

Это требование позволяет на 100% избавиться в доме от любых удлинителей и переносок.

Установка розетки на гипсокартон

Способ предполагает, что место для монтажа будущей розетки выбрано на стадии проектирования, а все провода протянуты совместно с обустройством гипсокартонного каркаса.

Коронкой по гипсокартону и дрелью высверливаем отверстия под розетку нужного диаметра. Провода выпускаются наружу, затем ГКЛ крепится к профилю. Установка подрозетника

Провода пропускаются в пластиковый подрозетник, который вставляют в подготовленное отверстие в гипсокартоне. Подрозетник не должен пережимать электрический кабель. Проверяем подрозетник по уровню и завинчиваем. Проверяем индикаторной отвёрткой провода на отсутствие напряжения. Зачищаем концы электрокабеля. Разбираем розетку, снимаем декоративные элементы. Фиксируем провода клеммными болтами. Кабель заземления у трёхжильной проводки фиксируем средним контактом. Подключив все контакты, сердцевину вставляем в подрозетник. Сама розетка крепится распорными лапками или винтами. Перед окончательной установкой обязательно проверяем добротность соединения контактов с клеммой. Установка внешней части розетки

Устанавливаем декоративную накладку и защитную крышку

Крепёжный винт следует ввинчивать с осторожностью, чтобы не расколоть пластик. Совет

Стандартная глубина подрозеточного стакана 4,5 см. Если между гипсокартоном и стеной остаётся значительно меньший зазор, то в стене проделывается углубление коронкой по бетону

Совет. Стандартная глубина подрозеточного стакана 4,5 см. Если между гипсокартоном и стеной остаётся значительно меньший зазор, то в стене проделывается углубление коронкой по бетону.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

• Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
• Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
• Не ближе 60 см от дверок закрытой душевой кабины.
• Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Правила установки розетки в ванной

Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.

Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

1. Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
2. Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
3. Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
4. Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
5. Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
6. Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

1. Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
2. Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
3. Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
4. Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Правила электробезопасности

Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:

1. Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
2. Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
3. Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
4. Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
5. Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Совет INMYROOM: если в вашем санузле плитка с оригинальным рисунком или стены сложных оттенков, не покупайте стандартные розетки и выключатели белого, бежевого или серого цвета. К примеру, в  Legrand большой выбор рамок разных цветов, фактур и форм.

Можно даже комбинировать: выключатель синего цвета для ванной, желтая розетка — под цвет стен гостиной, а металлическая розетка — для коридора. Подобранные к интерьеру, они не будут выглядеть чужеродными и нарочитыми на стенах.

Какие розетки лучше выбрать для ванной комнаты?

В ванной комнате розетки должны выбираться в соответствии с их техническими характеристиками, независимо от их внешнего вида. Они должны быть влагостойкими и безопасными.

Они могут использоваться как для утопленного, так и для поверхностного монтажа. Встроенные розетки должны быть как можно более незаметными, они не должны иметь выступающих частей. Для установки необходимо просверлить отверстие в стене. Для установки внутри помещений предлагаются двойные или тройные розетки.

Но не для каждого интерьера подойдут встраиваемые розетки. Винтажные розетки накладного типа также могут подойти для ванной, если имеют необходимый уровень влагозащиты.

Розетки с поверхностным монтажом очень практичны и имеют дополнительную влагозащитную крышку, которая препятствует проникновению влаги внутрь.

Существуют также закрытые розетки, встроенные в шкафы. Они расположены в нижней или задней части ящика. Они вставляются в предусмотренное отверстие, и к ним подводятся электрические провода. Мебельные розетки не нуждаются в крышке, так как они защищены от попадания воды. Однако необходимо следить за тем, чтобы вода не стекала по задней стенке раковины.

Если для зеркала планируется освещение, розетку для него лучше всего разместить в шкафу или за зеркальной стеной.

Важно, чтобы сокет имел соединение:

• уровень защищенности не меньше IP44;
• крышку, предотвращающую попадание внутрь брызг;
• закрывающиеся вставками из пластика или резины контакты;
• уплотнитель из силикона для дополнительной влагозащиты.

Для стиральной машины и других крупных приборов необходима розетка на 16 А, а для мелких бытовых приборов достаточно розетки на 8 А.

Все розетки в ванной комнате должны быть заземлены.

Важно учитывать влагозащиту, цвет, материал и внешний вид розетки, чтобы убедиться, что она соответствует правилам безопасности в ванной комнате

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Установка дополнительной розетки

Бывает и так, что ремонт в ванной комнате давно закончен: электричество проведено, розетки установлены, но вам внезапно понадобилось подключить еще один прибор, для которого требуется отдельная розетка. Как быть, ведь использование удлинителей и переходников в ванной комнате категорически не рекомендуется? В этом случае можно установить дополнительную розетку, не сбивая полностью отделочное покрытие со стен. Правда, розетка будет располагаться очень низко, практически на уровне пола.

Для этого необходимо:

• обесточиваем распределительный щиток;
• от распределительного щитка запитываем новый провод и протягиваем его под плинтусом;
• снимаем отделочное покрытие с места, где будет устанавливаться розетка и до пола;
• в снятом настенном покрытии (например, в кафельной плитке) просверливаем дырку для подрозетника;
• монтируем подразетник;
• просверливаем в стене канал до пола и проделываем отверстие под плинтусом;
• протягиваем через него кабель до подрозетника;
• возвращаем отделочное покрытие на место и собираем розетку.

Меры предосторожности

При монтаже, эксплуатации и обслуживании электрической проводки в ванной комнате применяются все те же меры предосторожности:

1. Помещение следует полностью обесточить.
2. Используйте исключительно исправные инструменты с защитой от поражения током.
3. Применяйте средства, защищающие от получения травм, в том числе строительные перчатки и очки.

Средства защиты для электромонтажных работ.

Любые работы, связанные с изменением электрической проводки, должны выполняться квалифицированными специалистами. Самостоятельно лезть в данный процесс без необходимых знаний и опыта работы крайне нежелательно. Особенно в ванной комнате, где даже малейшая ошибка может привести к трагическим последствиям.

Выбираем розетку

Большинство моделей, предназначенных для установки в ванных и других помещениях с повышенной влажностью, внешне ничем не отличаются от обычных розеток

При подборе устройства необходимо акцентировать внимание на нескольких важных параметрах:. Степень влаго- и пылезащиты

Указывается на корпусе розетки либо на упаковке и состоит из литерного кода IP и цифровой маркировки. Первая цифра устанавливает степень защиты от попадания внутрь грязи, пыли и иных мелких частиц, вторая – указывает на уровень влагозащиты

Степень влаго- и пылезащиты. Указывается на корпусе розетки либо на упаковке и состоит из литерного кода IP и цифровой маркировки. Первая цифра устанавливает степень защиты от попадания внутрь грязи, пыли и иных мелких частиц, вторая – указывает на уровень влагозащиты.

Герметичность. Корпус розетки с цифровой маркировкой 6-8 полностью водонепроницаем. Многие модели также оснащены крышкой со встроенной жесткой пружиной, не допускающей случайного открывания. Чтобы подключить электроприбор к сети, нужно с небольшим усилием приподнять крышку, освободив отверстия, и вставить вилку.

Отсутствие дефектов и брака. Пред покупкой розетку необходимо тщательно осмотреть на предмет наличия трещин, сколов. Клеммы должны располагаться ровно, без смещения, крышка плотно прижиматься к корпусу и открываться с некоторым усилием.

Демонтаж старой проводки

Как убрать проводку в ванной, оставшуюся в стенах и потолке? Поскольку зачастую в старых домах, построенных десятки лет назад, кабель прокладывался безо всяких технологий и соблюдения норм, электрика в ванной комнате может оставлять желать лучшего. Ввиду этого, вероятней всего, что все кабеля, проложенные в стенах ванной, необходимо будет либо демонтировать, либо обесточить и заизолировать их концы.

В том случае, если ванна и туалет были объединены в одно помещение, то необходимо заменить проводку ванны и туалета вместе взятых. Возможно, что питание к туалету было подведено отдельно, поэтому это стоит учесть при монтаже. Нужно проверять все провода перед отключением, есть ли на них напряжение или нет.

Зонирование ванной

Согласно ГОСТ Р 50571-7-701-2013 площадь ванной комнаты условно разделена на четыре участка. Это позволяет правильно определить уровень безопасности, разработать план рационального размещения электроприборов и оборудования, провести проводку кратчайшим путем ко всем точкам.

Условно ванная делится на такие зоны:

Зона 0. Охватывает пространство внутри ванны и душа. Расположение электрооборудования здесь недопустимо.

Зона 1. Включает пространство прямо над ванной, душем, умывальником. Высота – 2,5 м от уровня пола.

Зона 2. Распространяется на 0,6 м по горизонтали и на 2,25 по вертикали во все стороны от умывальника, душа либо ванны. Также включает площади над 1-й зоной на удалении до 3 м от пола.

Зона 3. По ГОСТ размеры ее не регламентируются. Охватывает все оставшееся пространство.

Пошаговая инструкция по установке розеток своими руками

Установка электроточки выполняется в несколько этапов.

Подготовка инструментов и материалов

Количество используемых материалов и типы инструментов зависят от объема работ. Если планируется замена проводки, потребуются такие предметы:

• перфоратор;
• дрель с короночными насадками;
• индикаторная отвертка для определения напряжения;
• строительный уровень;
• набор отверток с разными насадками;
• медные кабели;
• автоматические переключатели;
• кусачки для нарезки кабелей;
• распределительные коробки;
• защитные рукава.

Кусачки для нарезки кабеля.При замене розетки в новом доме достаточно кусачек, отвертки и изоленты.

Нужно подготовить средства индивидуальной защиты (рабочие перчатки с изоляцией, маску, очки).

Штробление стен под проводку

Штробление — наиболее сложный этап монтажных работ. Чтобы исключить появление пыли и грязи, штроборез совмещают с пылесосом. Существуют комбинированные устройства, вырезающие сразу 2 канала. Они легко перемещаются, быстро всасывают пыль. При отсутствии профессионального оборудования можно использовать такие инструменты:

• болгарка с алмазными дисками;
• перфоратор;
• зубило и молоток.

Штробление завершается формированием отверстия для подрозетника. Для этого сверло заменяют короночной насадкой. После этого нужно провести уборку помещения — строительный мусор может затруднить установку розетки.

Установка подрозетника

Подрозетник устанавливают до укладки плитки. При замене устройства нужно вынуть старый корпус, открутить саморезы. После этого извлекают подрозетник, устанавливают новый. Если монтаж начинают с нуля, выполняют такие действия:

1. Примеряют новый подрозетник. Если отверстие имеет недостаточный размер, его расширяют зубилом.
2. Подготавливают нишу, очищая ее от пыли и грязи. Дно и стенки отверстия обрабатывают шпаклевкой.
3. Вводят подрозетник в нишу. Удаляют излишки раствора. К монтажу розетки приступают только через 24 часа. Это позволит раствору отвердеть и закрепить подрозетник.

Установка подрозетников в гипсокартонную стену.

Монтаж и подключение розетки

Установку электроточки выполняют так:

1. Обесточивают проводку, выключив защитное устройстве в щитке. Очищают концы кабелей от оплетки, используя нож, кусачки или клещи.
2. Снимают декоративную накладку розетки, выкручивают винты, ищут нужные контакты. При подсоединении учитывают цвета изоляции проводов. Белым отмечается фаза, синим — ноль, зеленым — заземление.
3. После подсоединения к клеммам провода оставляют внутри коробки. Нельзя допускать перегиба или сдавливания. Конструкцию устанавливают в подрозетник, фиксируют винтами.
4. Закрывают корпус розетки. Установку завершают проверкой. После подачи тока замеряют напряжение мультиметром.

Установить влагостойкое накладное устройство проще. Монтаж подрозетника не выполняется. После штробления приступают к подсоединению проводов.

Монтаж внутри защитного кожуха

Правила безопасности разрешают в ванной комнате эксплуатацию электроустановочных изделий классом не ниже IP 4. При необходимости это требование можно обойти. Если расположение розеток осуществляется внутри корпуса электрического щитка и класс его влагозащиты соответствует IP 4, то все условия будут соблюдены.

Розетка в силовом шкафу

Использование такой конструкции оправдано только в двух случаях:

• Не удается найти влагозащищенные розетки;
• Кроме подключения стиральной машины, внутри щитка дополнительно устанавливают блок управления теплым полом или выключатель встраиваемой подсветки.

Вначале при помощи дюбель-гвоздей выполняется монтаж щитка на стену. Затем внутрь заводится конец кабеля и подключается к соответствующим клеммам контактной колодки. В корпусе щитка установка розетки выполняется при помощи монтажных скоб. Блок управления теплым полом, выключатель или какое-либо другое устройство устанавливается аналогичным образом, либо при помощи штатного крепления.

Установка розеток в ванной комнате достаточно сложное и ответственное мероприятие. Она должна выполняться с соблюдением всех правил и требований по безопасности. Поэтому перед тем как начинать что-либо делать, необходимо тщательно все взвесить, продумать и подготовиться.

Розетка для машинки на стене ванной

Розетка с крышкой на стене

Выбор

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Места установки

Как правило, в ванной комнате есть не так много места для того, чтобы установить электрическую розетку. Сложности вызваны еще и тем, что не каждый свободный кусочек пространства для этого годится. Если зрительно разделить комнату на зоны, то можно определить, какое место более всего подходит для монтажа розетки.

Всего таких зон будет четыре:

• Зона 0 – это сантехническое оборудование: ванна, раковина, унитаз, биде, душевая кабина. Другими словами, все то, что связано с водой. В данной зоне установка розеток и другого оборудования, напряжение которого превышает 12 В, за исключением тех, которые необходимы для работы сантехнических приборов, запрещается.
• Зона 1 – это участки, расположенные над и под зоной 0. Розетки здесь монтировать нельзя, но можно устанавливать водонагревательное оборудование, обладающее заземленным корпусом и классом защиты IP N5.
• Зона 2 – это те самые 0,6 м, которые должны отделять источники воды от мест подключения электрооборудования. На этом участке можно устанавливать розетки с классом защиты от влаги и не ниже IP N4.
• Зона 3 – эта территория, которая начинается там, где заканчивается предыдущая зона. Ширина этой зоны составляет 2.4 м. Здесь уже можно устанавливать электрические розетки с классом защиты IP N1.
