Установка розеток в квартире: миниколонны, шаблон, схема и этапы монтажа

Немного о продукции Legrand

Мы уже писали ранее о розетках и выключателях этой французской фирмы (ссылки откроются в новом окне). Отличительной особенностью всей продукции марки является очень высокое качество пластика, монтажных элементов, клемм и соединителей. Кабель каналы объединили в себе все эти положительные качества, чтобы монтаж и эксплуатация были приятными.

Не выцветает со временем – кабель канал гарантированно не пожелтеет и через 10 лет использования;
Более 200 различных элементов мозаики (переходы, стыки, заглушки, крышки, углы), позволяющие провести кабель именно там, где нужно;
Не поддерживает горение;
Не деформируется при климатических изменениях в помещении;
Очень простой монтаж;
Можно использовать с силовыми кабелями до 1000 Вольт;
Прочность конструкции.

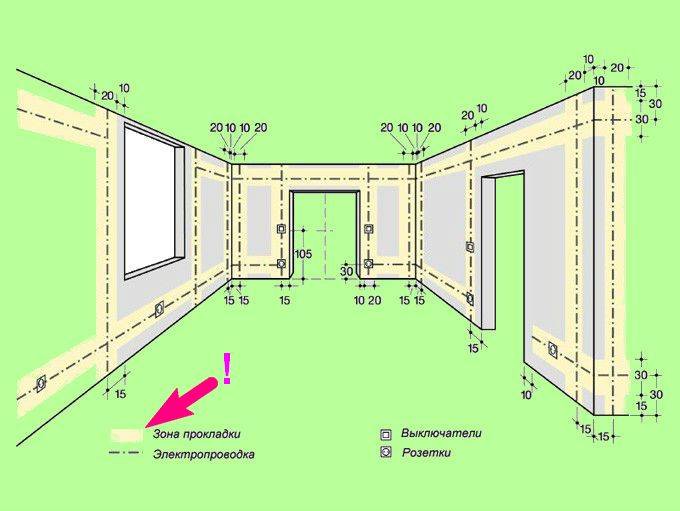

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника в этом случае тоже не доставляет хлопот.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Делаем штробу в стене для прокладки проводки для розетки

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Образец подрозетника предназначенного для монтажа в стену

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Сейчас читают:

Образец установленных коробок под подразетники

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Емкость для разведения алебастра

Процесс разведения алебастра

Цены на алебастр

алебастр

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Образец установленного подразетника

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Неправильный выбор

От окна веет холодом? А Вы уверенны в том, то пластиковое окно было подобрано правильно? Вы знали, что существуют окна-ПВХ различные по теплопроводности. Многое зависит от количества камер в оконном профиле, а также от межстекольного пространства. Также существуют стеклопакеты, покрытые специальным теплосберегающим напылением. Его суть заключается в том, чтобы вовнутрь помещения пускать коротковолновые солнечные лучи, но не выпускать длинноволновые инфракрасные лучи.

Для того чтобы правильно подобрать металлопластиковые конструкции, а не хвататься за голову и не знать, что делать, если пластиковые окна пропускают холод, необходимо обращаться за помощью к специалистам. Компания Тепло Дома не позволит, чтобы в Вашем доме было холодно. Свяжитесь с нашим консультантом прямо сейчас и задайте все интересующие Вас вопросы.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

Некоторые рекомендации по расположению розеток на кухне:
Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
«Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Правила техники безопасности

Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:

Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора.
Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку.
Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции.

Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.

Правила подбора устройств для питания

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

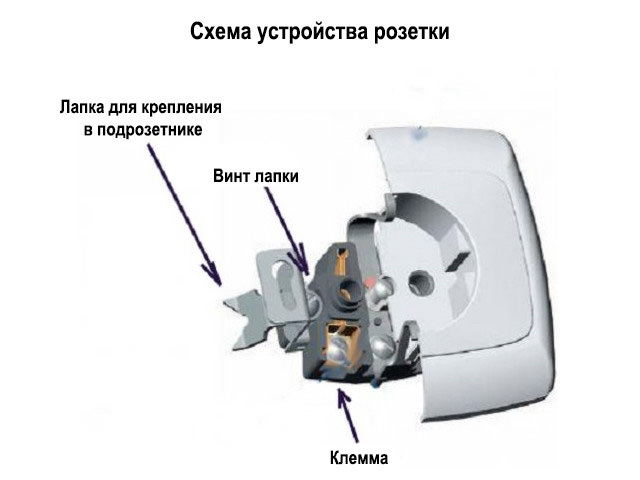

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

корпус;
фазный и нулевой контакты, в которые и включается вилка;
клеммы для подсоединения проводов электросети;
заземляющий контакт;
подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Какие ошибки часто допускают новички

Есть несколько наиболее распространённых ошибок, которые встречаются в процессе установки подрозетников.

Установка до финишной отделки. Из-за этого становится сложнее выровнять поверхности. Устанавливая деталь с перекосом, в дальнейшем придётся демонтировать весь короб и выполнять работу заново. За счёт дополнительного слоя штукатурки уменьшается вероятность того, что коронка упрётся в арматуру внутри стены.
Перекос стакана и неправильные замеры расстояния между центрами. При неправильном позиционировании образуются щели. Это негативно влияет на внешний вид установленной розетки.
Монтаж без использования подрозетника. Монтировать розетку или выключатель просто в выполненное отверстие крайне нежелательно. Это даже запрещено делать из соображений пожарной безопасности. Так не создаётся необходимая изоляция стены от электрических проводов. Это может закончиться пожаром.
Применение монтажной пены. Чтобы упростить и ускорить процесс установки розеток, подрозетники крепят на монтажную пену. Но это грубое нарушение правил пожарной безопасности. Да, кто-то скажет о существовании негорючей монтажной пены. Но в плане надёжности крепления она существенно уступает строительным раствором. Велик риск, что при извлечении плотно сидящей вилки, вы попросту вытащите всю розетку, подрозетник и провода из стены.

Придерживаясь всех правил и инструкций, вы сможете самостоятельно установить подрозетник.

Приходилось ли ставить подрозетники? Какие использовали? Чем выполняли отверстия? С какими трудностями столкнулись?

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
допускается установка водонагревательных устройств;
можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Как правильно соединять электрические провода

Идеальная электрическая цепь, цельная т. е. для каждого потребителя прокладывается отдельная линия. Такой подход оправдан в деревянных домах, где во главе угла ставится пожаробезопасность, исключение всех потенциально опасных причин возникновения возгорания. Для городской квартиры в многоквартирном жилом доме, такой подход слишком расточителен и необязателен. Различные соединения электрических проводников вполне возможны и даже обязательны в цепях освещения, розеток одной группы.

Способы соединений электропроводки

Скруткой.
Самый распространенный и самый неправильный сточки зрения электротехники способ. Несмотря на “неправильность” качественно выполненное соединение с помощью скрутки прослужит не одно десятилетие. “Правильная’ скрутка отличается тем, что соединяет проводники из однородного материала. Длина каждого контактирующего проводника 5 – 7 см. Плотный обжим обеспечивается использованием плоскогубцев.

Пайкой.
Считается самым надежным способом соединения проводников, но с одной существенной оговоркой. Нужно чтобы пайка была выполнена качественна, иначе такое соединение превратится в трудно выявляемый, проблемный участок цепи.

Соединительными изолирующими зажимами (СИЗ).
Стабильность контакта обеспечивает пружина, находящаяся в изоляционном колпачке. По сути, соединение с помощью СИЗов, модернизированный способ скруткой.

С помощью винта.
Обеспечивает надежное соединение любых проводов из различных материалов (медь, алюминий) самых проблемных изношенных сетей. К сожалению, конструкция соединения вместе с изоляцией получается довольно больших размеров, поэтому такой способ контакта проводников наиболее подходит для ремонта внутриквартирной электросети. Обо всех особенностях ремонта старой электропроводки читайте в статье « «.

Колодками типа “орех”.
Специфический способ. Конструкция устройства обеспечивает достаточно надежный контакт проводников при подключении к магистральному кабелю.

Есть ещё много других способов соединений электрических проводов: сваркой, с помощью опрессовочных труб, прокалывающих зажимов, переходных муфт, но их использование в условиях городской квартиры или неэффективно или неоправданно затратно.

Электрическая сеть является одной из самых главных составляющих любого жилища. Без нее сегодня трудно представить нашу жизнь, будь то в загородном доме, офисе или квартире. С другой стороны, все мы настолько привыкли к ней, что часто при ремонте квартиры не придаем должного значения работам, связанным с электропроводкой, в которую входят провода и щитки, розетки и выключатели, светильники и электроприборы. Электромонтажные работы в квартире – правила и советы по выполнению которых приводятся в настоящей статье – это обеспечение электроснабжением всей квартиры, установка систем освещения различных типов, аварийных систем освещения, а также, при необходимости, установка систем гарантийного питания.

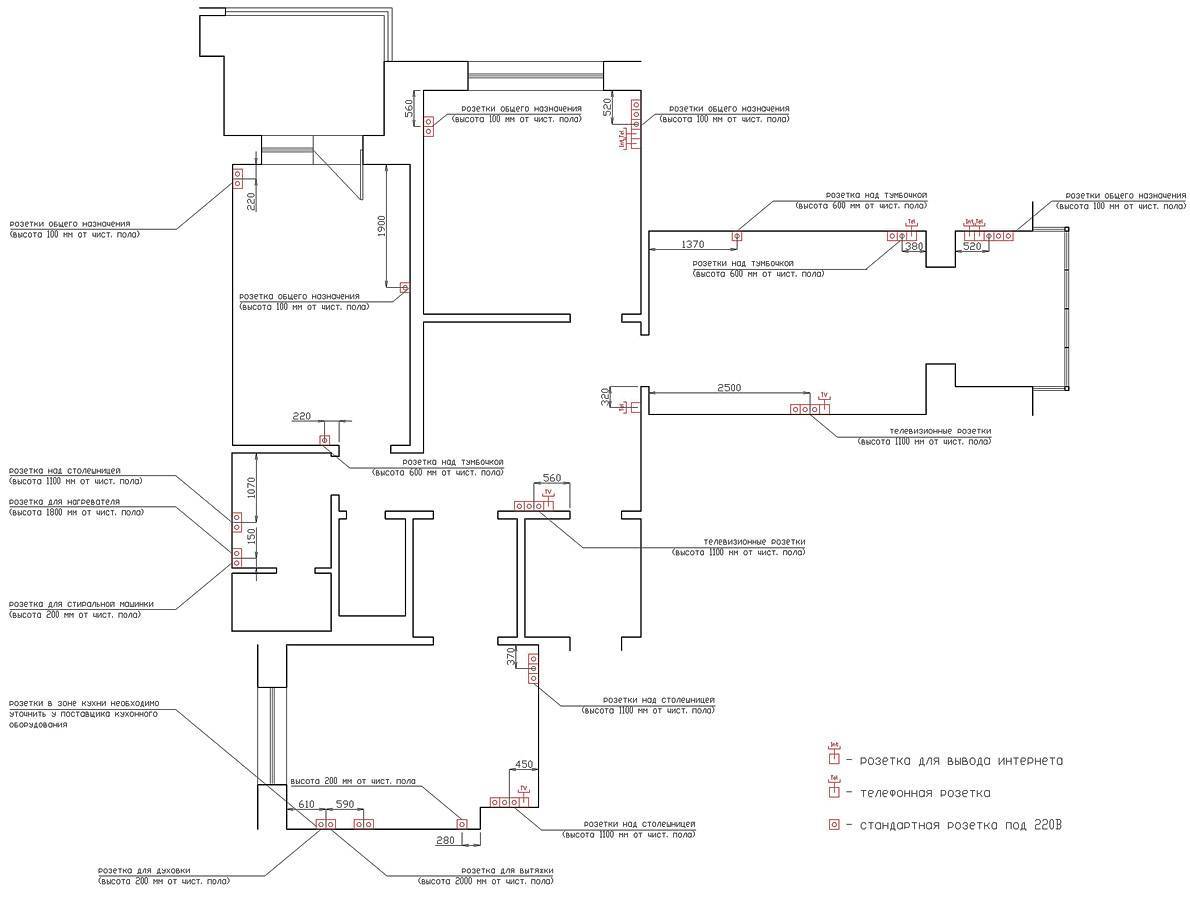

Схема электропроводки в квартире необходима монтажникам в качестве руководства и хозяевам для расчетов перед приобретением кабеля и электроустановочных изделий

Он должен быть удобным и безопасным в применении, ведь электричество такая область, где халатность недопустима. При ремонте квартир электромонтажные работы состоят, как правило, из 2-х этапов.

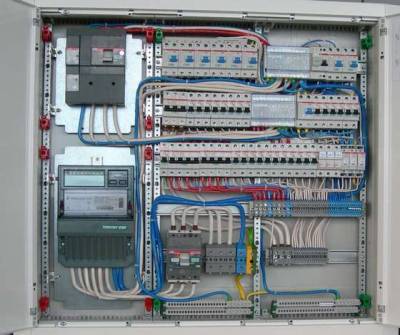

Так выглядит электрощит: в нем расположена защитная автоматика для каждой из установленных групп

Первый этап — разметка

Производится в начале ремонта, после того как была проведена перепланировка и демонтажные работы.

На этой стадии выполняют следующие работы:

Второй этап — непосредственно монтаж

Работы производятся сразу после окончания отделки стен, полов, потолков помещения. К ним относятся:

установка розеток;
установка осветительных приборов – люстр, спотов, светильников;
установка силовых потребителей.

Расположение розеток

Этот момент зависит от размеров кухни, количества, мощности электроприборов и, конечно же, ваших понятий об удобстве.

Наиболее удобные места установки — на кухонном фартуке, под выключателем при входе в комнату; для подключения пылесоса или фена, на оконных откосах или недалеко от подоконника.

Также вам потребуется несколько розеток за гарнитуром для плиты, духовки, стиральной машины и вытяжки.

И вот что лучше учесть:

Подключение для варочной панель, духового шкафа и микроволновки желательно вывести на выделенные электролинии. Если вы хотите, уезжая в отпуск, отключать все, кроме холодильника, тогда ему также потребуется отдельная линия;

Не забудьте рассчитать допустимую нагрузку на розетку с учетом мощности подключенного прибора;
Розетку для стиральной машины и вытяжки можно установить на задней стенке шкафчика; так вам легче будет ею пользоваться. Впрочем, есть и другой вариант розетки на пульте управления;
от нижнего края розетки до столешницы должно быть не менее 5 см, иначе подключение техники окажется очень неудобным, да и шнур быстро придет в негодность;
расстояние от стены до стоящего у нее электроприбора должно позволять вставить вилку, что усложняется в случае встроенной техники.

Правила установки розеток в стену по евростандарту
