Установка и подключение насосной станции

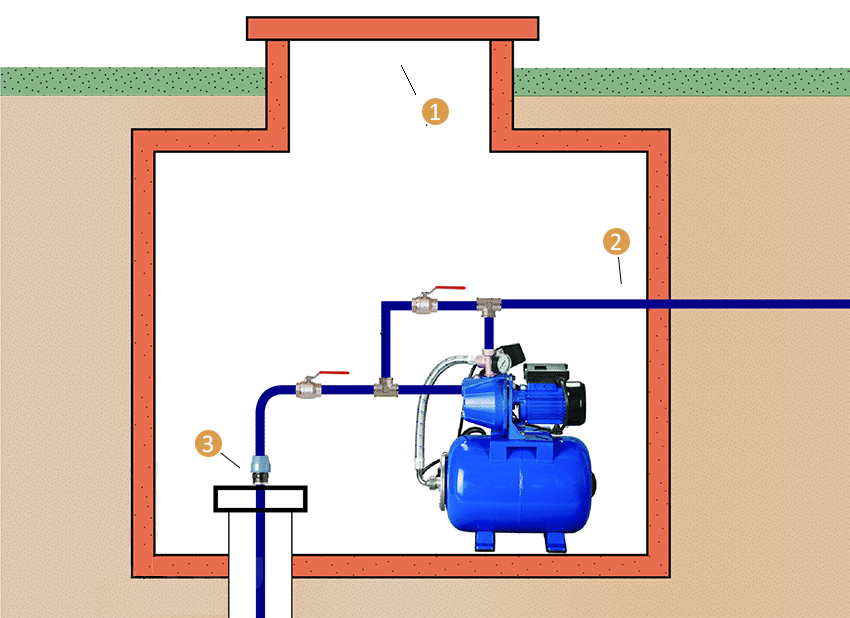

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала. Насосная станция Джилекс Джамбо с расположением в доме

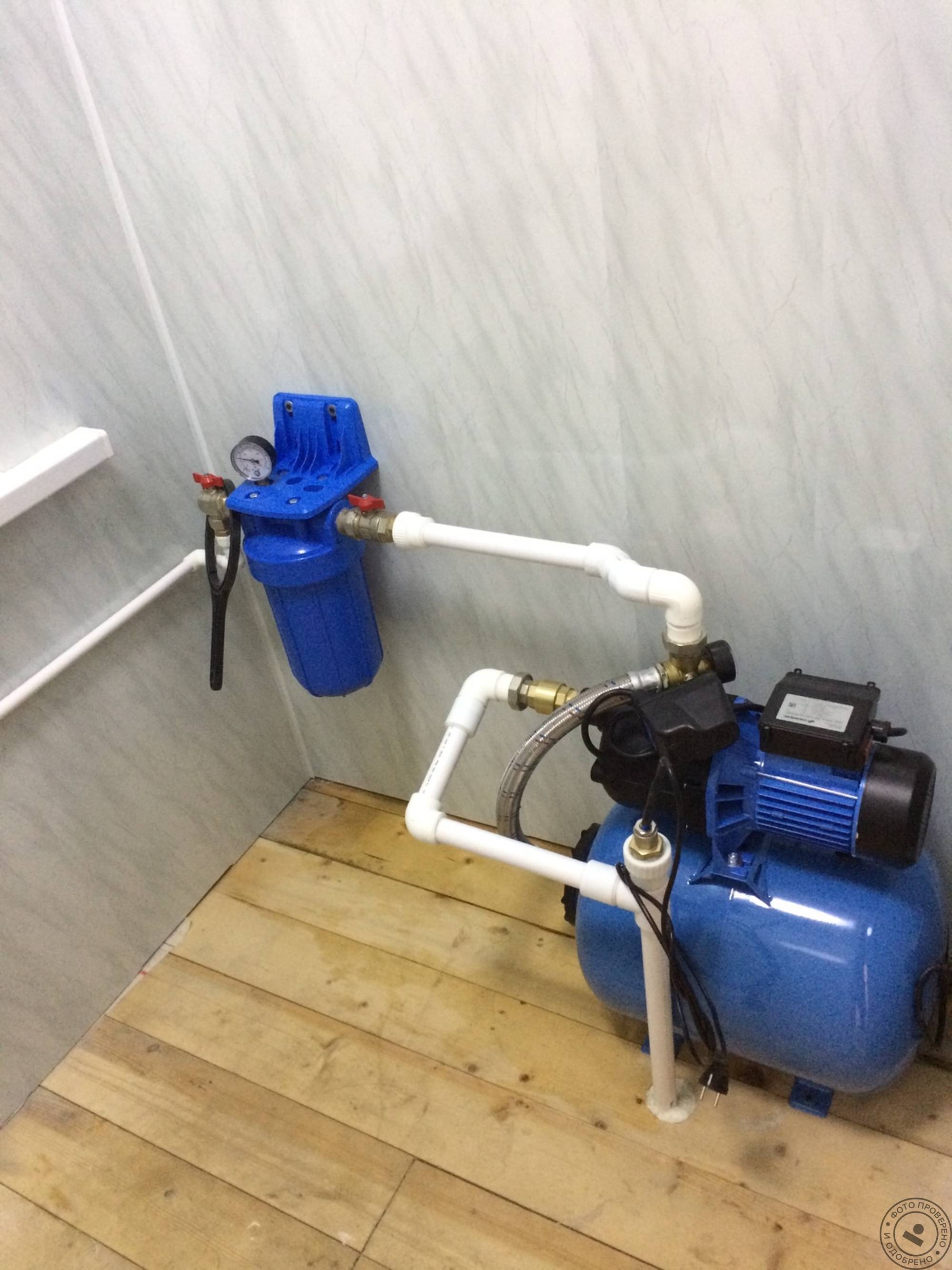

Насосная станция Джилекс Джамбо с расположением в доме

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Расчет гидроаккумулятора

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Комплекс очистки воды

Модели

• Джилекс.
• Вихрь.
• Ergus.
• Зубр.
• Gardena.
• Wilo SE.
• Karcher.
• Pedrollo.
• Grundfos.
• Wilo.
• Тополь.
• Unipump.
• Aquario.
• Водолей.
• Biral.
• SFA.
• Vortex.
• Waterstry.
• Zota.
• Belamos.
• Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.



Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

• резьбовые соединения, чтобы не допустить протечек;
• фильтры, которые нуждаются в периодической чистке;
• реле для настройки показателей;
• гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Узлы насосной станции

Для организации водозабора из индивидуального колодезного источника, используются насосная станция или погружной насос для колодца. Выбор и применение каждого из устройств обусловлены физическими параметрами емкости.

Чтобы организовать автоматический режим водной подачи, избежать гидроударов в магистрали при включении электронасоса и обеспечить контроль над физическим давлением, вместе с погружным или поверхностным насосом используют дополнительные элементы. В водяной насосной станции их собирают на каркасе, жестко соединяя между собой, ее основные узлы:

Поверхностный электронасос. Типовой электронасос, используемый в насосной станции, представляет собой электродвигатель в закрытом корпусе, на валу которого расположено центробежное или вихревое рабочее колесо. При вращении оно всасывает воду, поступающую через входное фронтальное отверстие, и придает ей кинетическую энергию, выталкивая через боковой выходной патрубок.

Гидроаккумулятор. Включает в себя металлический бак различного объема, внутри которого помещена грушевидная резиновая мембрана. При наполнении резервуара водой работающим электронасосом мембранная груша расширяется, а после включения кранов при водозаборе эластичная оболочка сокращается, отдавая воду в систему с определенным давлением. Гидравлической бак предотвращает гидроудары в трубопроводе, создает запас воды, уменьшает количество циклов включения-отключения насоса, поддерживает высокий напор в на выходе сантехнических приборов.

Реле давления. Главный элемент, обеспечивающий автоматическую работу электронасоса. При закачке воды в магистраль и гидравлический бак отслеживает давление, как только оно достигает предельной величины, размыкает линию питания электронасоса с его отключением. При пользовании водой прибор реагирует на падение давления в системе — по достижении минимального показателя замыкает цепь электропитания насоса — он включается и начинает закачивать воду.

Манометр. Измерительный прибор фиксирует напорные параметры в системе, позволяет производить контроль и настройку порогов срабатывания реле давления.

Сантехническая арматура. Обычно все элементы насосной станции соединяют в единый узел с помощью пятивходового штуцера, имеющего входной и выходной патрубки, к остальным 3-м фитингам подсоединяют манометр, гидроаккумулятор с помощью гибкой подводки, и реле давления.

Понятно, что погружная насосная станция, в отличие от подводных электронасосов, не может существовать в реальности, все ее узлы монтируются на жесткий каркас и располагаются на поверхности земли, а водозабор производится опущенным в глубокий источник трубопроводом. Некоторыми отечественными производителями выпускается гибрид насосной станции для погружных вибрационных насосов, он представляют собой гидравлический бак небольшого объема, к которому прикручено реле давления и манометр.

Как устроена насосная станция: основные элементы

Для организации автономного водоснабжения используют насосную станцию, состоящую из ряда важных деталей. Они отвечают за бесперебойную работу агрегата и выполнения ключевых функций насосной станции. Скорость перекачивания воды, максимальные объемы, условия влияют на комфорт автономного водоснабжения. Именно поэтому владелец частного участка должен обеспечить правильное подключение и выбор насоса.



Если вам удается придерживаться всех правил, выполнять инструкции по подключению, придерживаться рекомендаций эксплуатации, насосная станция прослужит десятилетиями. Для потребителей ключевыми преимуществами её использования будут: поддержание оптимального давления воды, возможность использования всех современных приборов. Одновременно вы сможете включать все источники водоснабжения в доме – от обычного крана до системы джакузи.

Основными элементами насосной станции являются:

1. Сам насос с определёнными техническими возможностями. Его задача заключается в подаче воды.
2. Гидроаккумулятор, отвечающий за хранение воды под давлением.
3. Блок управления.

В гидроаккумуляторе хранятся запасы воды. Это резервуар, оснащенный специальной мембраны. От объема воды в гидроаккумуляторе зависит давление внутри системы. Все изменения поступления и потребления воды фиксируется реле. Он контролирует работу насоса, включает или отключает систему в зависимости от наполненности резервуара.

Какая насосная станция лучше всего подходят для частного дома?

Ключевым критерием выбора чаще всего становится цена

Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м

Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели

Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.



В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.

Устройство насосной станции в доме

Системы автоматических насосных станции включают несколько элементов, каждый из которых играет определенную роль. Рассмотрим базовые узлы:

всасывающий насос. Это специальное устройство, применяемое для подъема воды с источника. Перекачивается вода во внутреннюю воду сети с фиксированным напором. Показатели напора станции фиксированы в паспорте агрегата. Каждая модель устройства предназначена для погружения на определенные глубины

Важно подобрать наиболее подходящий водяной насос в зависимости от условий эксплуатации. С всасывающим насосом монтируют погружные насосы, которые используются с указанной целью;
гидроаккумулятор

Это накопительный бак, в котором собирается запас воды. Ее вы расходуете в случае непредвиденных случаев. Например, если система насоса вышла из строя, отключили электричество. В таком случае водяной насос может функционировать определенное время. Вы сможете пользоваться сантехническими приборами до устранения поломки;
регуляторы давления. Это специальные датчики, которые присутствуют в системе насосной станции. Их основное предназначение – выключение двигателя в случае аварийной ситуации. Если в системе водяной станции закончилась вода, она будет отключена. Такие датчики предотвращают вероятные поломки;
блок управления. Это панель, на которой можно регулировать включение, выключение насосной станции, определять уровень давления, настраивать параметры работы агрегата. Также можно задать параметры, при которых автономная водяная станция будет автоматически включаться и выключаться;
обратный клапан. Эта деталь блокирует движение воды в обратном направлении. То есть, вода будет перекачиваться из источника в одном направлении и не возвращаться обратно в скважину.

Общие положения

Водопровод, организованный своими руками с помощью водоснабжающей станции, должен отвечать всем потребностям жильцов дома.

По количеству выполняемых функций рассматриваемое оборудование может быть промышленным или бытовым. Для нашего случая вполне подойдёт бытовой вариант.

Вот оптимальный набор предъявляемых к домашнему водопроводу требований:

• Обеспечение чистой пригодной для питья водой.
• Осуществление полива растительных культур.

Полив огорода из скважины

• Удовлетворение всего бытового блока, в который входит туалет, ванная или душевая кабина, стиральная машина, посудомойка.
• Поступление воды в систему отопления здания.

При выборе оборудования следует также знать, что существуют как автоматические модели, так и ручного включения.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

• добыча воды из источника и ее подача в водопроводную систему дома;
• выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
• защита оборудования от самопроизвольного включения;
• хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

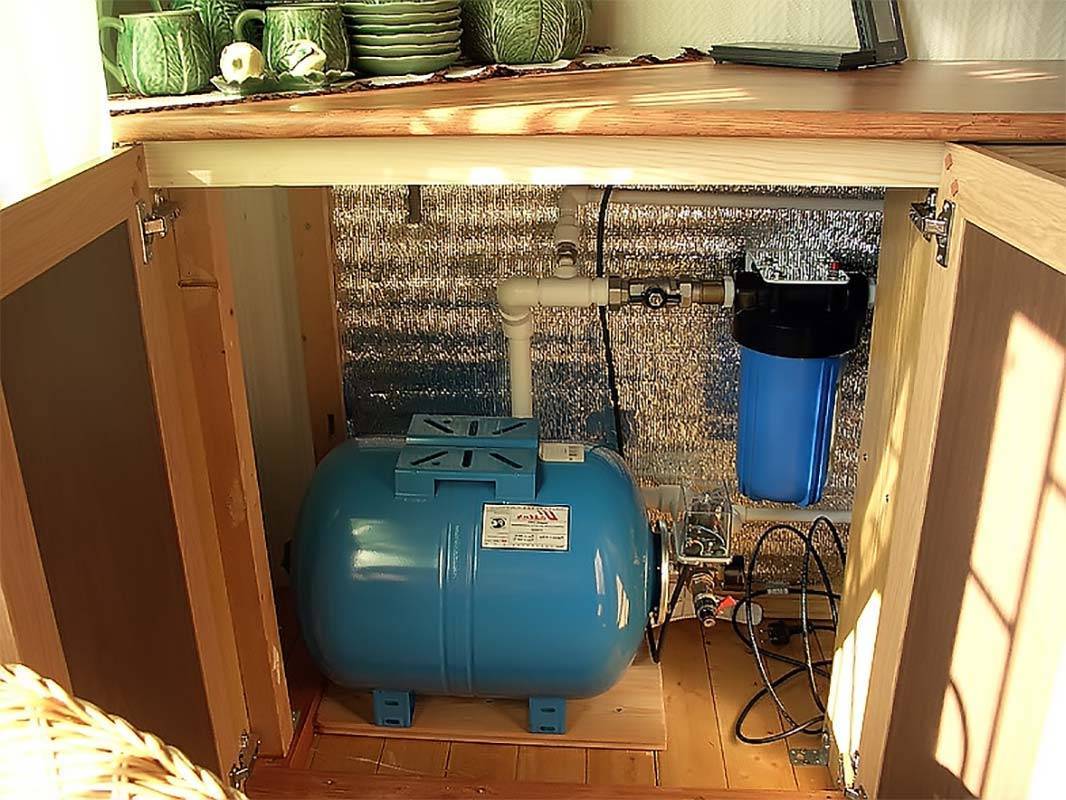

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

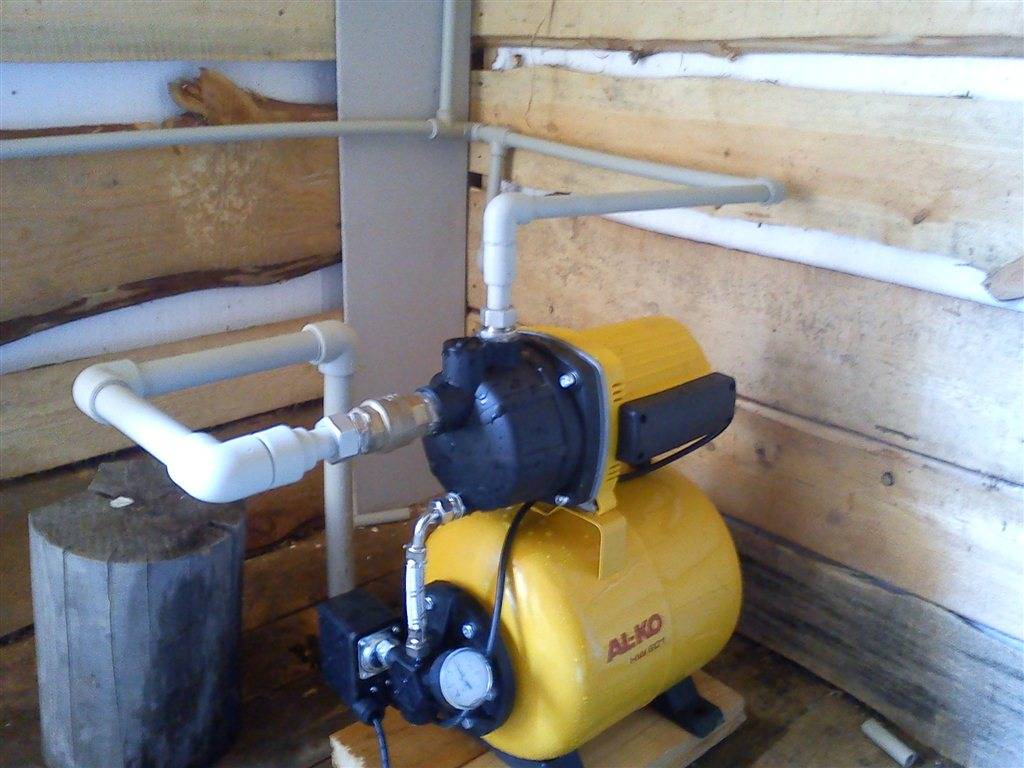

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

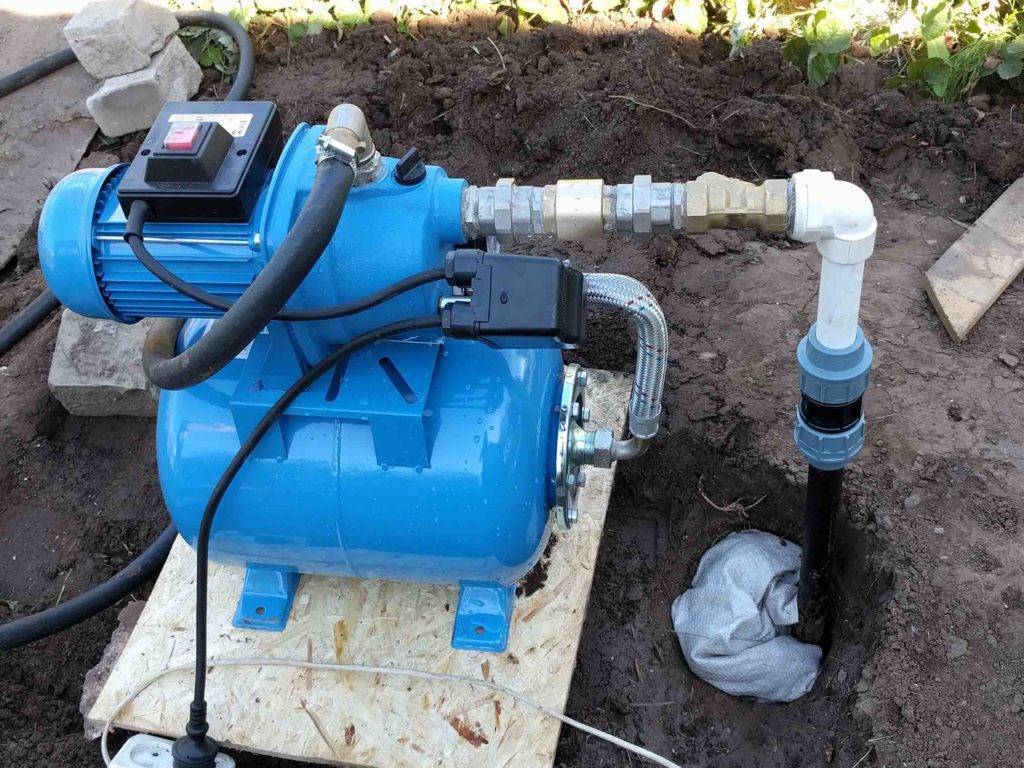

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Подключение станции к централизованному водопроводу

Обычно необходимость в этом появляется в тех случаях, когда не хватает давления в отопительном оборудовании. Это может проявиться, по трем причинам:

1. Изменились гидрогеологические условия.
2. Старое оборудование
3. Увеличилось водопотребления из-за роста населения.

При подключении станции обязательно купите накопительный банк и сделайте его монтаж.

Когда всё готово, приступайте к работе:

1. Разъедините водопроводную трубу, в том месте, где Вам необходимо.
2. К накопительному баку соедините конец от общегородской магистрали.
3. Из Вашего бака вода поступает на выход насоса, а к выходу подсоедините конец трубы, которая идет к дому.
4. Сделайте монтаж электропроводки.
5. Настройте и отрегулируйте оборудование.
6. Установите оптимальное давление в системе. В улитке, есть специальное отверстие, через него налейте в оборудование не менее двух литров воды. Следите, когда насос отключился и когда он снова включился. Смотрите, чтобы давление отключения было – 2,5–3 бар, а давление включения – 1,5–1,8 бар.
7. Если отключение происходит раньше, чем положено, то уменьшайте давление. Настраивать оборудование во все не сложно. Откройте крышку с обозначением «ДР» и крутите в сторону «+» или «–». Если надо отрегулировать давление включения, то откройте крышку с «Р» и регулируйте, как Вам надо.
8. Стоит ли ставить фильтр в цепи подачи воды.
9. Если поставить фильтр, то насос будет служить долго.
10. При установке станции учитывайте характеристики воды, чтобы никакие примеси не попали в насосную систему. Если есть вредные примеси или вещества, то конечно обязательно нужен фильтр.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить

Характеристика источника

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
2. Другой конец шланга подсоединяется к насосному входному патрубку
3. Насос соединяется с гидробаком при помощи шланга.
4. На гидробак устанавливается реле.
5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
6. Станция подключается к электропитанию. Проводится первичный запуск.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами

Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным

Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы. Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

• Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
• Мембрана нужного размера
• Реле давления
• Прибор для измерения давления
• Переходники
• Шаровые краны.
