Как правильно установить и подключить гидроаккумулятор для систем водоснабжения

Как правильно подключить гидроаккумулятор к скважине: основные этапы

Важно помнить, что подключение гидроаккумулятора к скважине может быть опасным, если не соблюдать требования безопасности. Поэтому, если вы не уверены в своих способностях, лучше обратиться за помощью к профессиональным специалистам

Наша компания предоставляет услуги по монтажу. Наши опытные специалисты знают, как правильно подключить гидроаккумулятор к скважине и гарантируют качественное выполнение работ, а также безопасность вашей системы водоснабжения.

1. Подготовка

Перед началом работы необходимо убедиться в том, что все компоненты системы водоснабжения находятся в исправном состоянии и соответствуют требованиям безопасности.

Прежде чем приступить к установке гидроаккумулятора, убедитесь, что у вас есть все необходимое оборудование и инструменты. Вам потребуются:

• Гидроаккумулятор.
• Соединительные фитинги.
• Шланги для подключения.
• Насос для скважины (если его еще нет).
• Инструменты: ключи, отвертки, труборезы и др.

2. Определение местоположения

Выберите местоположение для установки. Оно должно быть близко к скважине и на уровне, который обеспечивает хорошую циркуляцию воздуха вокруг аппарата для охлаждения. Учтите также доступность для обслуживания.

3. Подключение к скважине

Если у вас еще нет насоса в скважине, установите его сначала. Он должен быть способен поднимать воду из скважины и подавать ее в систему.

• Сначала подсоедините насос к скважине с помощью соединительных фитингов и шлангов. Убедитесь, что соединения герметичны и надежны.
• Разместите прибор рядом с насосом или в выбранном местоположении.
• Подключите выход насоса к входу гидроаккумулятора.
• Подключите выход гидроаккумулятора к распределительной системе водоснабжения в вашем доме. Это может быть напрямую к водопроводной системе или через расширительный бак, в зависимости от конкретной конфигурации вашей системы.

4. Настройка и тестирование:

Наполнение гидроаккумулятора

Перед использованием прибора его необходимо наполнить водой. Для этого откройте кран на выходе гидроаккумулятора и дайте ему наполниться водой до максимального уровня. Затем закройте кран.

Настройка давления

Многие гидробаки имеют встроенную настройку давления. С помощью этой настройки вы можете регулировать давление в системе водоснабжения. Установите давление в соответствии с вашими потребностями.

Тестирование

После установки и настройки системы проведите тестирование, чтобы убедиться, что все работает правильно. Откройте краны в доме и убедитесь, что вода подается с правильным давлением и без проблем.

5. Обслуживание

Регулярное обслуживание поможет продлить его срок службы и поддерживать надежную работу системы водоснабжения. Проверяйте уровень давления, обеспечивайте адекватную вентиляцию и следите за состоянием соединений и шлангов. При необходимости заменяйте фильтры и устраняйте утечки.

Правильное подключение гидроаккумулятора к скважине является важным шагом для обеспечения эффективной системы водоснабжения. Следуйте указанным выше шагам, убедитесь в корректности всех соединений и настроек, и регулярно обслуживайте систему. Это поможет вам обеспечивать надежное и стабильное водоснабжение в вашем доме или предприятии. В случае сомнений или необходимости выполнения сложных работ, всегда лучше обратиться к опытным профессионалам, чтобы избежать проблем и неполадок в системе.

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

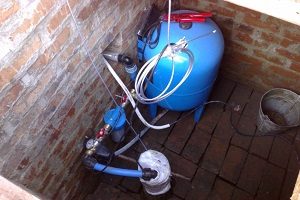

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

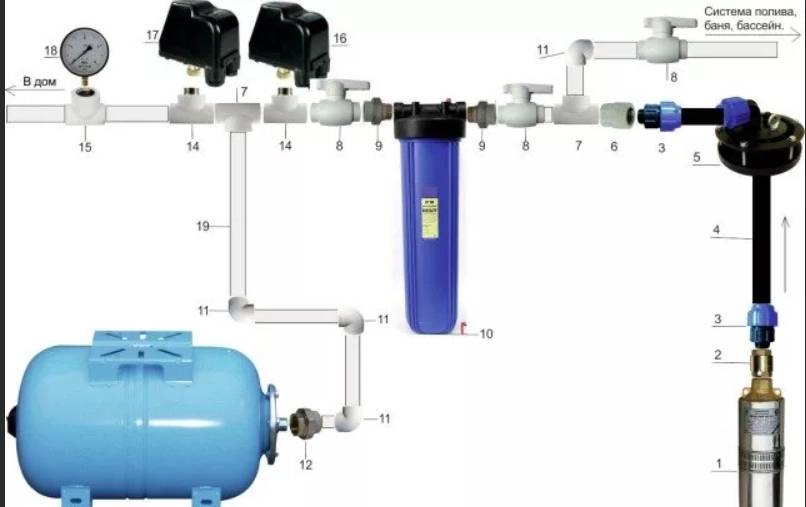

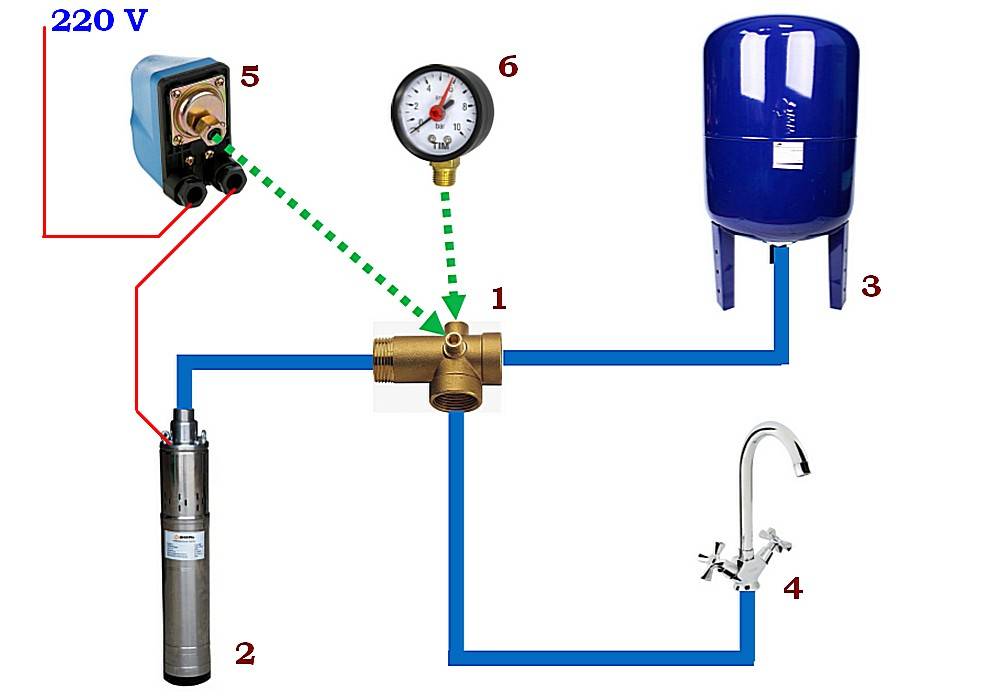

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

Пятивыводной кран для гидробака

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

Кран Американка позволяющий отсечь систему от любой составляющей

Подготовка и описание проекта

Для самостоятельного изготовления безмембранного гидроаккумулятора необходимо провести некоторую подготовительную работу.

Во-первых, следует ознакомиться с принципами работы гидроаккумулятора и его основными компонентами. Гидроаккумулятор представляет собой емкость, в которой находится вода под давлением. Он работает на основе принципа сжатия и растяжения воздушной полости, находящейся внутри емкости.

Во-вторых, необходимо определиться с размерами и материалами для изготовления гидроаккумулятора. Размеры емкости зависят от потребностей и требуемого давления, поэтому следует просчитать объем и выбрать подходящий материал, такой как металл или пластик.

Необходимые инструменты и материалы:

• Емкость для гидроаккумулятора
• Ниппель для накачки воздуха
• Клапан для отвода лишнего давления
• Манометр для контроля давления
• Шланги и соединительные элементы
• Ключи и отвертки для сборки и монтажа
• Герметик или ленту для герметизации соединений

После подготовки необходимых материалов и инструментов можно приступать к основной части проекта — сборке гидроаккумулятора. Для этого следует следующей инструкции:

1. Выберите подходящую емкость для гидроаккумулятора в соответствии с требованиями проекта.
2. Установите ниппель для накачки воздуха и клапан для отвода лишнего давления на емкость. Застопорите соединения герметиком или лентой, чтобы избежать протечек.
3. Подключите манометр к емкости, чтобы иметь возможность контролировать давление в системе.
4. Соедините гидроаккумулятор с системой водоснабжения при помощи шлангов и соединительных элементов.
5. Завершите сборку гидроаккумулятора и проверьте его работу.
6. При необходимости можно провести дополнительную настройку и регулировку давления.

После завершения всех шагов вам будет доступен самодельный безмембранный гидроаккумулятор, который можно использовать для регулирования давления в системе водоснабжения.

Не забудьте провести тестовый запуск и проверить работу системы на прочность и эффективность. В случае необходимости обратитесь к специалисту для консультации и рекомендаций.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

• Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
• Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
• Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

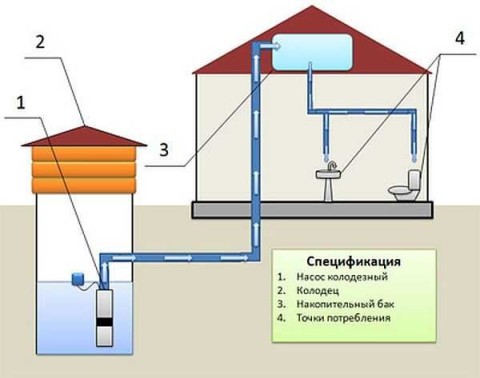

Система водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
• Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Система водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометром

В результате:

• Мы имеем постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Порядок действий

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо разместить в воду;
• поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

   Показатели не должны быть выше, чем давление, при котором может включаться насос.

   Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности. Подключение с использованием погружного насоса происходит таким образом:

Подключение с использованием погружного насоса происходит таким образом:

1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Насосная станция

Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.

Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.

В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.

Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.

Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

1. Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.
2. Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.
3. Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.

Разновидности устройств

Мембранный накопитель

Различают ГА по месту расположения. Крупные емкости обычно ставят на чердаке частного дома или выше распределительного узла, чтобы сила гравитации воздействовала на жидкость, и она самотеком поступала в трубу. Есть модели гидроаккумуляторов, которые можно устанавливать в любом месте системы, даже ниже уровня водозабора. Процесс поступления жидкости в дом регулируется датчиками и не зависит от гравитации. Древний аналог емкости – водонапорная башня.

Одна из разновидностей ГА не предусматривает наличия внутри бака ничего, кроме воды и воздуха. Количество воздушной смеси нужно постоянно контролировать. Это не очень удобно, поэтому производители выпускают мембранные или баллонные модели.

Мембранные ГА

Внутри гидроаккумулятора расположена резиновая мембрана. По одну ее сторону находится жидкость, по другую – воздушная смесь. Поступление воды внутрь происходит до определенного момента, это зависит от настроек давления. По мере заполнения водного отсека воздух сжимается. Как только давление достигает критического уровня, срабатывает датчик и насос выключается. При открывании крана сначала расходуется жидкость из гидробака. Когда давление понижается, срабатывают нижние настройки и оборудование запускается снова.

Баллонные ГА

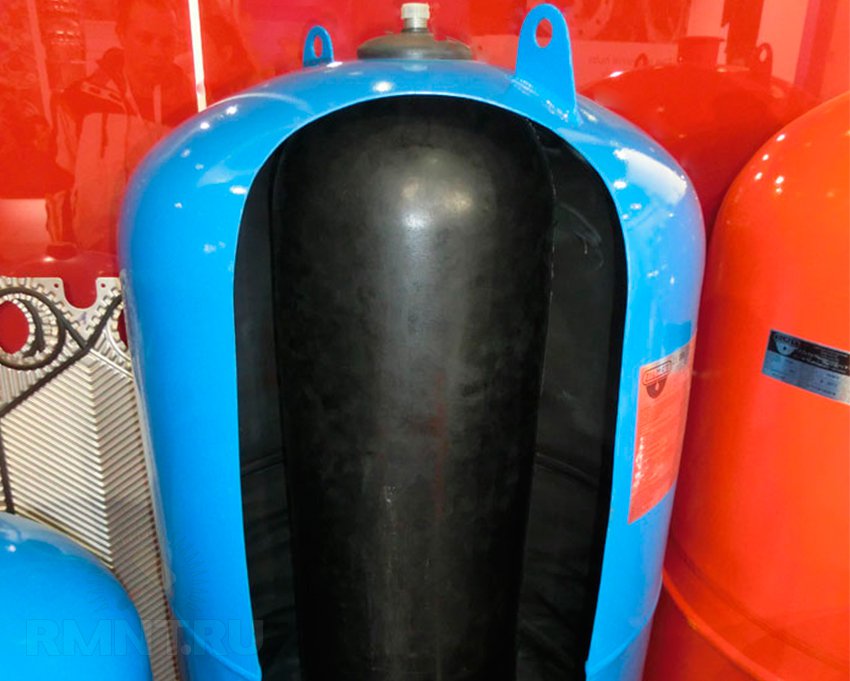

Баллонный гидроаккумулятор

Баллонные модели имеют внутри резиновую емкость, горловина которой герметично соединена с входным патрубком. Жидкость, поступающая внутрь, не контактирует со стенками емкости, а полностью находится в резиновой груше. Вторая половина бака заполнена сжатым воздухом. Далее принцип действия баллонного гидроаккумулятора повторяет мембранный способ регулировки включения и выключения насоса. Баки объемом свыше 100 литров имеют специальный клапан, через который можно периодически стравливать воздушную смесь.

Горизонтальные и вертикальные модели

Горизонтальное и вертикальное исполнение гидроаккумуляторов существует только для удобства пользования. Если емкость будет установлена в небольшой ванной комнате, лучше купить вертикальную модель, которая займет место до потолка. Есть специальные крепления, позволяющие монтировать ее к стене. Горизонтальные модели устойчивее, но требуют больше места. Их обычно ставят в подвалах или технических помещениях. Имеют ножки и отверстия для фиксации в полу.

Назначение гидроаккумулятора

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

• Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
• Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление.

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Настройка и ремонт

Типовая неисправность мембранных баков — разрыв эластичной мембраны — уже упоминалась выше.

Мембрана для ремонта гидроаккумулятора

Для ремонта необходимо:

1. Отключить изделие от водопровода;
2. Открутить накидным или рожковым ключом удерживающие фланец болты;

Демонтаж фланца

3. Вынуть старую мембрану и установить на ее место новую;

Замена мембраны

4. Собрать мембранный бак и вновь подключить его.

Регулировка гидроаккумулятора для систем водоснабжения выполняется через штатный ниппель с контролем давления по манометру.

Замер давления накачки

Для уменьшения давления достаточно нажать на ниппель и стравить воздух; для его увеличения бак накачивается велосипедным или автомобильным насосом  (как вариант — компрессором).

Для накачки и контроля давления можно использовать автомобильный компрессор

Завышенное давление накачки приведет к перерывам в подаче воды

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.

Достаточно стабильная и вполне исправная сеть водопроводная является попросту настоящей заслугой владельца загородного жилища. Огромное количество людей, что занимались выполнением установки, а также обслуживанием системы автоматизированного типа, понимают, насколько сложным является предусмотренные различного рода сбоев, которые достаточно небезопасны для техники бытового типа.

Возможность единственного скачка в давлении способна попросту вывести из строя какое-либо оборудование. Для предупреждения такого рода проблем следует воспользоваться помощью высококвалифицированных специалистов-профессионалов. Или узнать правила подключения такого устройства, какгидроаккумулятор,своими руками.

Из представленной статьи вашему вниманию, вы сможете разобраться непосредственно в устройстве и различных видах такого приспособления, как гидроаккумулятор, а также, какое место они занимают в системах водообеспечения, каки образом происходит методика интеграции в паре с насосным агрегатом поверхностного типа схему принципа подключения с погружными агрегатами, а также какую модель выбрать.
