Крепеж для радиаторов: чугунных, секционных, панельных
Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.
Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.
Способы использования разного рода крепежа для секционных радиаторов
Разметка мест установки кронштейнов
Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора
При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы. Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их
Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей
Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.
Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).
Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче
Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.
Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол
Сборка, подключение, опрессовка радиатора
- Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
- Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
- Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
- После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.
Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.
Obotoplenii.ru
Другие статьи раздела: Радиаторы
- Монтаж водяных радиаторов отопления в полу
- Скрытые трубы отопления: как найти скрытое отопление
- Типы конвекторов встраиваемых в пол
- Ниша под конвектор встроенный в пол своими руками
- Типы радиаторов отопления: какие типы радиаторов отопления существуют
- Чугунный радиатор отопления: характеристики, достоинства и недостатки
- Можно спрятать радиаторы в пол
Пошаговая инструкция монтажа биметаллической батареи
Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер
Смотрите это видео на YouTube
Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:
- биметаллическая батарея в сборе;
- кронштейны – 4 шт.;
- заглушка;
- кран Маевского;
- запорные краны – 2 шт.;
- дрель-шуруповёрт;
- лазерный уровень;
- рулетка;
- уровень;
- маркер;
- малярная лента.
После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.
- Рулеткой промеряют расстояние между местами соединений крайних секций.
- На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.
- Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
- Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
- Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
- На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
- Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
- Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
- Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.
- Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
- В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
- Установка запорных кранов диагональной схемы подключения батареи
- В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.
Техника выполнения работы по соединению секций радиатора
Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате. Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.
Инструменты и комплектующие для работы
Для сборки радиатора отопления своими руками пригодятся:
- ключ гаечный или разводной;
- радиаторный ключ;
- заглушки с правой и левой резьбой – по 1 шт.;
- ниппели;
- прокладки паронитовые;
- межсекционные прокладки из прочного, гибкого материала;
- секции батареи;
- наждачная бумага фракции №120.
Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.
Поэтапный процесс наращивания батареи
Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.
Как подсоединить батарею:
- Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.
Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей
Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции
Это значит, что при вращении притягиваются обе секции
Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
- Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.
Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.
Для бытовой проверки потребуется:
- кусок трубы сечением в 15 мм;
- насос автомобильный с манометром;
- ниппель от покрышки.
Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.
Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.
Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.
Несколько простых правил
В каких случаях можно говорить о правильном подключении батарей? Когда они эффективно работают. Проверить это очень просто. Приложите руку к их поверхности, и вы сразу же определите — греется радиатор или нет, и достаточно ли он нагревается. Это можно сделать после окончания монтажных работ, когда проводится опрессовка системы. Но в этом моменте есть один нюанс.
Профессионалы трогают не только верхнюю или боковую части радиаторных секций. Они проверяют все секции подряд, дотрагиваясь и до их нижней части. Ведь теплая вода по законам физики поднимается кверху, поэтому эта часть нагревается быстрее всего. Затем проверяют равномерность обогрева не только секций одного радиатора, но и всех радиаторов по отдельности
Это очень важно, потому что из системы может выпасть одна какая-нибудь ветвь
Чтобы обеспечить равномерность распределения тепла по всем батареям, специалисты используют термостаты или краны. Их устанавливают непосредственно на отопительный прибор. Краны применяют чаще всего из-за их простой и надежной конструкции. Да и служат они дольше. Опытные сантехники стараются установить их таким образом, чтобы они выполняли двойную функцию:
Изменяли диаметр труб, тем самым регулируя поток теплоносителя, а значит, и температуру внутри радиаторов. Позволяли удалять воздушные пробки. Конечно, для этого обычно используют краны Маевского, поскольку они более эффективны. Однако обычные проточные краны служат в 3-4 раза дольше.
Именно воздушные пробки чаще всего являются причиной, по которой не работают батареи или целые ветви системы. Чтобы быстро от них избавиться, необходимо перекрыть работающие ветви, направив тем самым весь поток теплоносителя на неисправные магистрали. После чего следует по очереди открывать на каждом радиаторе краны, через которые и выдавливается воздух.
Внимание! В системах отопления с принудительной циркуляцией горячей воды убрать воздушные пробки легче
Ошибки подключения
Самая распространенная ошибка при подключении — это обратная схема. Правильная схема заключается в том, что подача теплоносителя осуществляется к верхнему входному патрубку, а отвод происходит от нижнего патрубка. Если обвязка проведена наоборот, то мощность отопления падает в 2 раза, что доказано исследованиями.
Конечно, профессиональный сантехник этого никогда не допустит. Ошибка возможна при самостоятельном подключении. Вот почему специалисты не рекомендуют заниматься этим процессом непрофессионалам.
Второй по значимости причиной является удаление воздушных пробок. Здесь все связано с уклоном труб. Труба подачи горячей воды должна быть направлена к расширительному баку, откуда воздух может удаляться самопроизвольно. А вот уклон обратной трубы должен быть направлен к отопительному котлу. При этом на конце обратки обязательна установка сливного крана, с помощью которого можно будет удалять теплоноситель из отопительной системы.
Кстати, многих интересует, чем отличается схема подключения биметаллических радиаторов от других отопительных приборов? Ничем. Нет разницы, из какого материала изготовлены приборы — важен сам принцип подключения.
Что предстоит сделать
В упрощённом виде порядок работы по замене сводится к шести этапам:
- Опустошение системы отопления.
- Демонтаж старой батарей.
- Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
- Монтаж отсекающих кранов.
- Подключение батареи и проверка герметичности соединений.
- Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.
Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).
В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.
Замена радиаторов отопления в квартире
ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления
Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.
Согласование
Собственнику квартиры для начала требуется согласовать:
- замену первоначальных радиаторов на радиаторы аналогичные;
- замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
- перенос батарей.
В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.
В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.
Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.
Выбор материала
Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:
- высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
- химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
- высокий КПД;
- современный вид вполне презентабелен.
Чугунные радиаторыустойчивость к коррозии
Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.
Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.
Рассчитываем количество секций
Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции
Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:
- дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
- вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.
Как правильно подобрать кронштейн
Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.
Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.
Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.
Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов
Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов
Как повесить радиатор на кронштейн
Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.
Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.
- В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
- Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
- Нижние держатели устанавливаются по такой же технологии.
- Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
- В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
- Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.
Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.
- Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
- Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
- Выполняется навешивание радиатора на настенные крепежи.
- Устанавливается напольный фиксатор и подгоняется к батарее.
После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

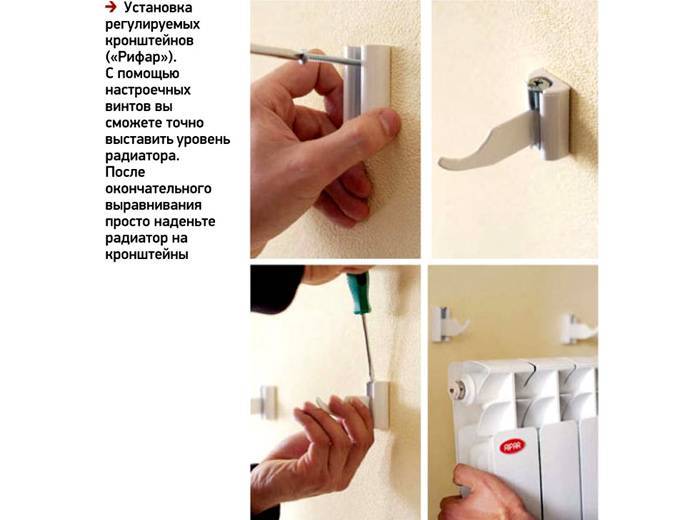

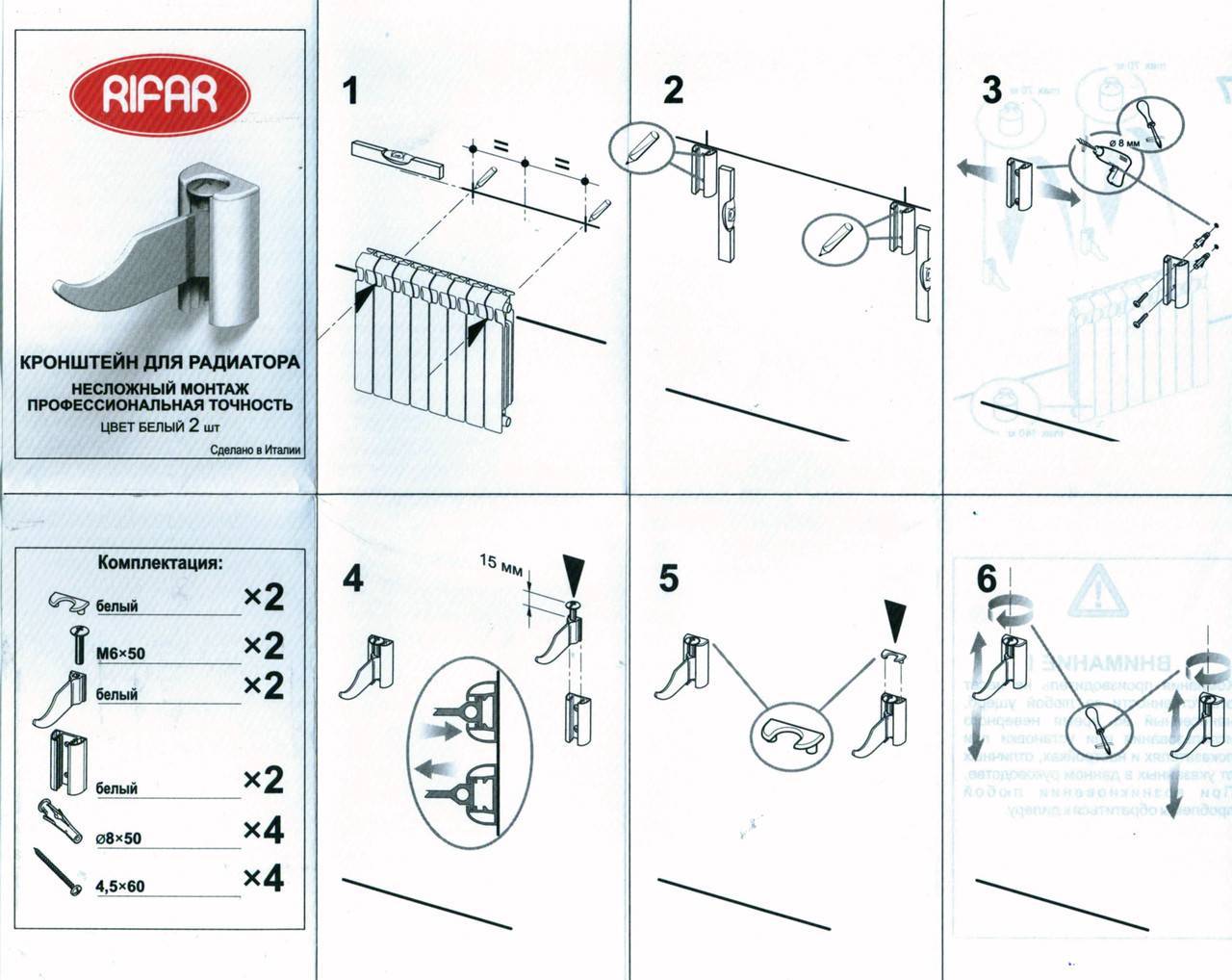

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:
- Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
- Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
- Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
- В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
- После этого навешиваются батареи и коммутируются с общей системой отопления.
Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции
Здесь важно руководствоваться следующими правилами
- Расстояние от радиатора до стены должно быть не менее 50 мм.
- Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
- Заглушки должны располагаться в точности на том же уровне, что и трубы системы.
Типы кронштейнов
По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.
Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.
В зависимости от типа батареи крепеж так же делится на держатели:
- для чугунных;
- стальных;
- алюминиевых или биметаллических батарей.
Кронштейны для чугунных радиаторов отопления
Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.

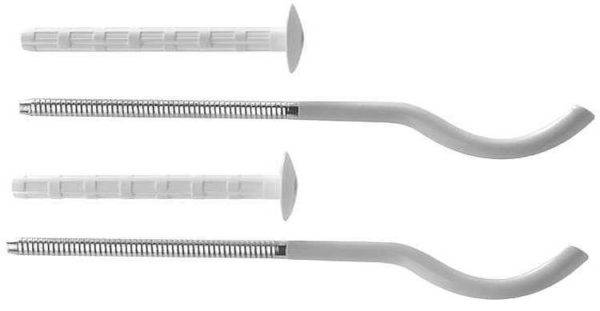

Штыревые. Стандартные, применяются для небольших конструкций.
Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.
Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.

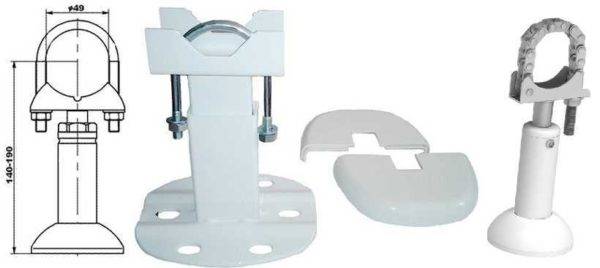

Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.
Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.
Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.
Кронштейны для стальных радиаторов отопления
Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.
На панельных батареях с тыльной стороны имеются скобы:
При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:

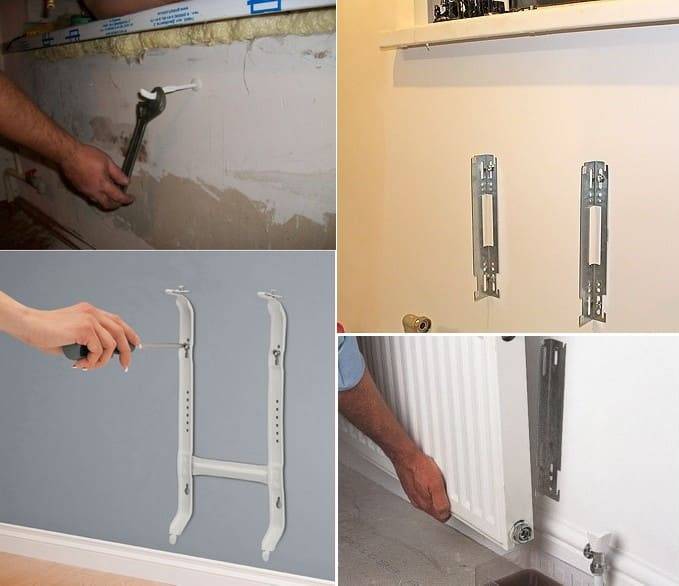

Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.
Крепление трубчатых радиаторов
Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.
Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.
Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:
Кронштейны для алюминиевых и биметаллических батарей
Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.
Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):
Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.
Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Правильная установка радиаторов отопления
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.
Один из видов кронштейнов
При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Крепление к полу
Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
Способы крепления алюминиевых и биметаллических радиаторов
Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.
Специальные угловые кронштейны для легких секционных радиаторов
Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.
Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).
Закрепить на таких стойках можно любой секционный радиатор
Не удастся повесить ничего и на модную ныне стену из стекла
Ошибки подключения
Самая распространенная ошибка при подключении — это обратная схема. Правильная схема заключается в том, что подача теплоносителя осуществляется к верхнему входному патрубку, а отвод происходит от нижнего патрубка. Если обвязка проведена наоборот, то мощность отопления падает в 2 раза, что доказано исследованиями.
Конечно, профессиональный сантехник этого никогда не допустит. Ошибка возможна при самостоятельном подключении. Вот почему специалисты не рекомендуют заниматься этим процессом непрофессионалам.
Второй по значимости причиной является удаление воздушных пробок. Здесь все связано с уклоном труб. Труба подачи горячей воды должна быть направлена к расширительному баку, откуда воздух может удаляться самопроизвольно. А вот уклон обратной трубы должен быть направлен к отопительному котлу. При этом на конце обратки обязательна установка сливного крана, с помощью которого можно будет удалять теплоноситель из отопительной системы.
Кстати, многих интересует, чем отличается схема подключения биметаллических радиаторов от других отопительных приборов? Ничем. Нет разницы, из какого материала изготовлены приборы — важен сам принцип подключения.
