Автоматика для распашных ворот: отличительные особенности и основные типы
Если Вы остановили свой выбор на автоматике для распашных ворот, предлагаем Вам более подробно ознакомиться с существующими типами и принципом работы. Что позволит Вам сделать правильный выбор.
Устройство и принцип работы
Начнём разбор функционирования автоматических систем с классического варианта – распашных ворот для гаража.
Стандартный комплект для открытия или закрытия гаражных конструкций с помощью автоматики состоит из:
- Электронного блока управления.
- Антенны.
- Приводного механизма.
- Пульта ДУ.
Некоторые модели могут включать в себя лампы, сигнализирующие водителю о состоянии ворот: в каком положении, открытом или закрытом, они находятся, а также подсветку, радиочастотный приёмник.

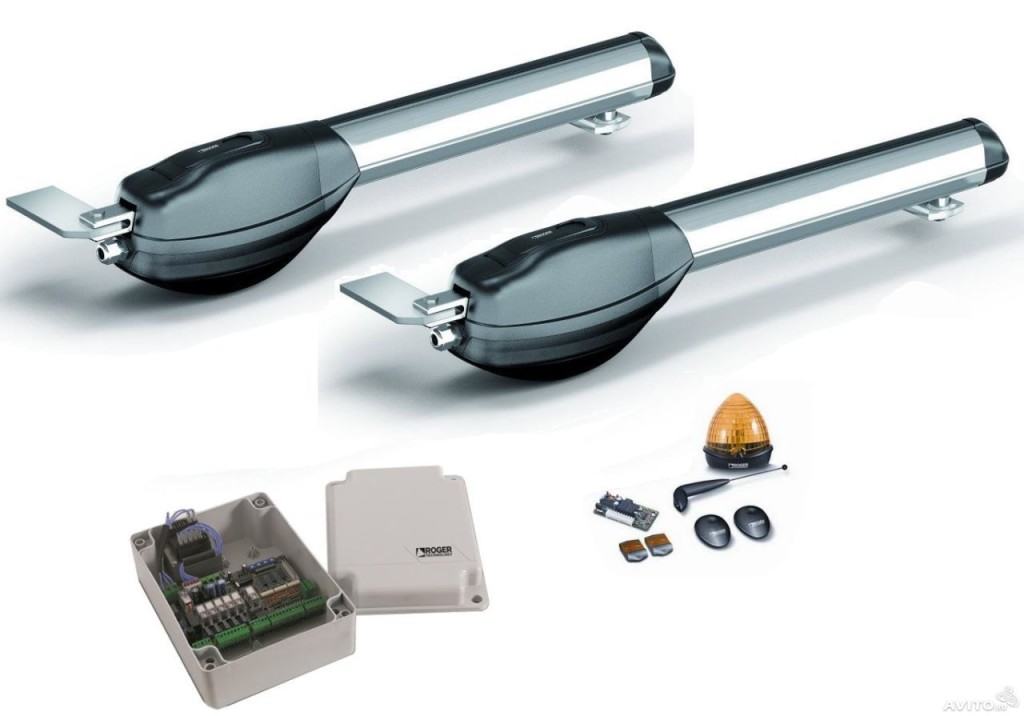

Комплект автоматики для распашных ворот.
Механизм рычажного привода состоит из двух штанг, которые приводятся в действие редуктором. Одна из штанг фиксируется на полотне створки, открывает или закрывает её при подаче сигнала с блока управления.

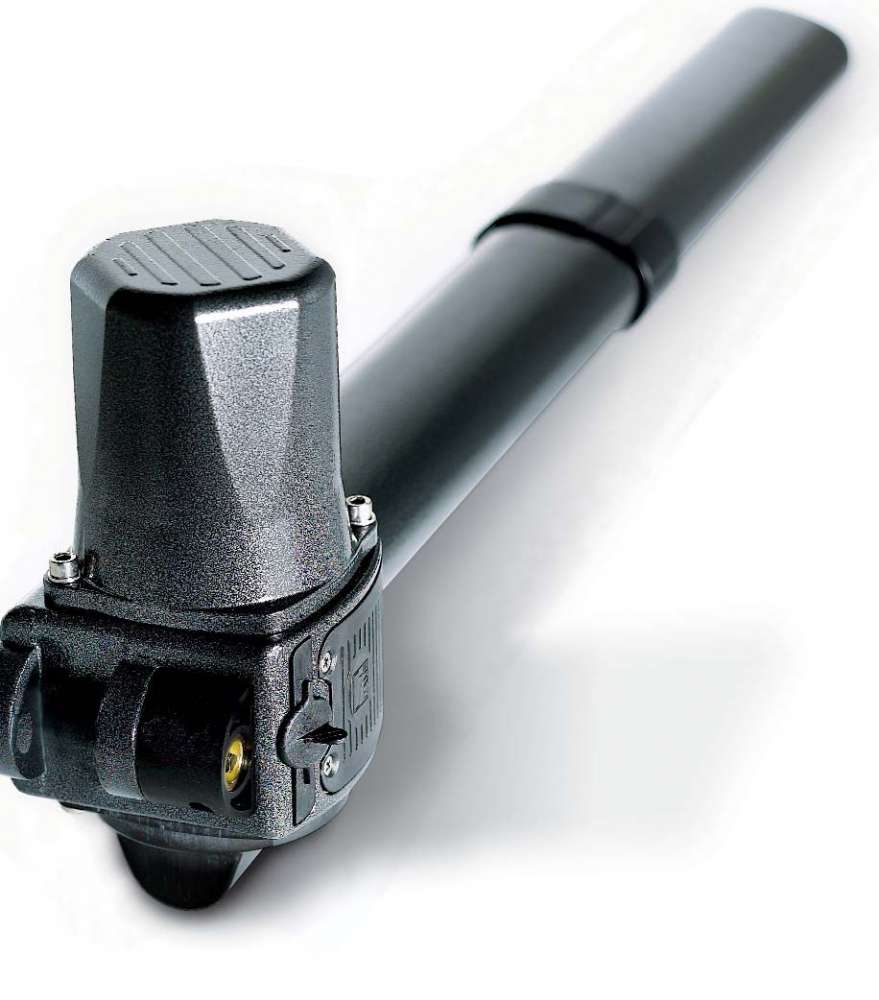

Привод рычажного типа на распашных воротах.
Распашные ворота с приводом линейного типа приходят в движение после того как начинает работать шток. Он в свою очередь получает механическую энергию также от редуктора.

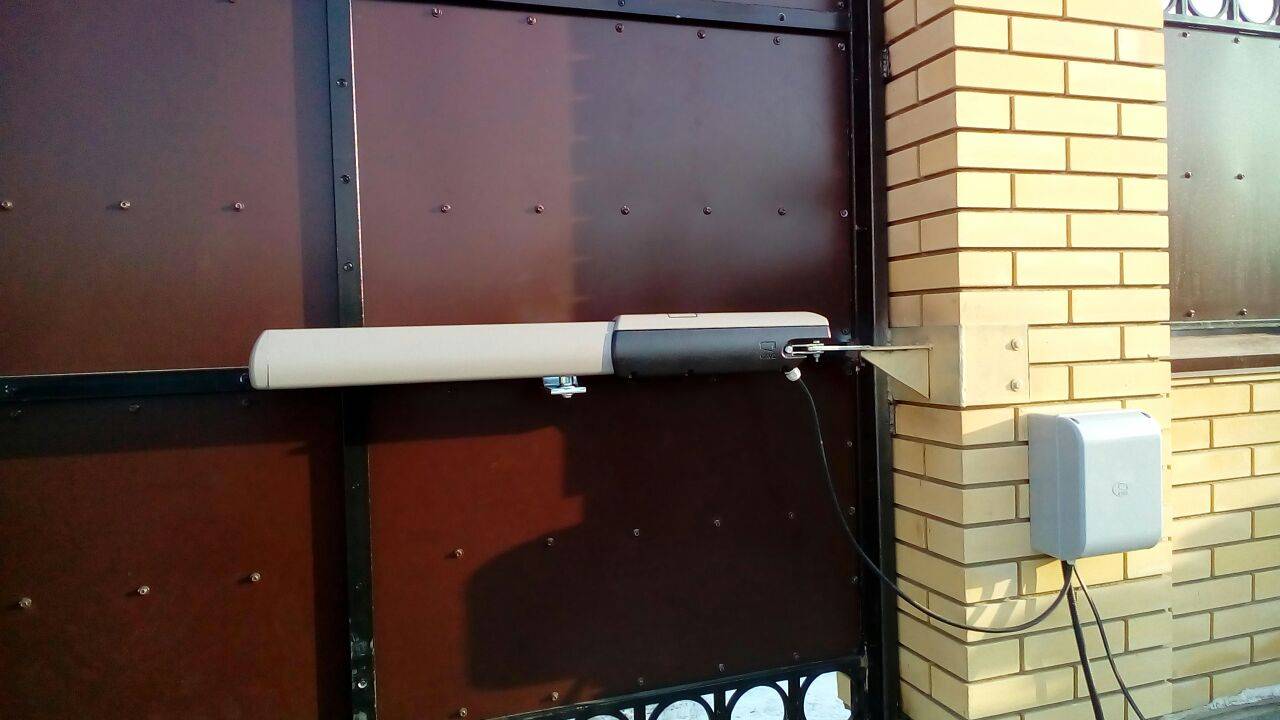

Открытие ворот приводом линейного типа.
Примечательной особенностью обеих систем является тот факт, что воротами также можно управлять и вручную. Это позволит завершить процесс закрытия или открытия гаража, в момент выхода из строя автоматики или внезапного отключения электричества.
Эксплуатационные характеристики
Производители предлагают различные по функционированию устройства: входные створки могут открываться только наружу или вперёд – назад.
Выбирая модель с автоматическим приводом, нужно иметь в виду следующие факторы:
- Массу воротной конструкции.
- Ширину полотна ворот.
- Угол, на который могут открываться створки.
- Количество створок.
- Загруженность системы.
Поясним, зачем покупателю необходимо знать эти данные. К примеру, чем больше вес ворот и интенсивнее их работа, тем больше должна быть мощность электропривода.
В магазинах предлагаются автоматические модели, работающие с весом от 200, 400…900 и более килограмм.
Какую из них выбрать – должен решить автовладелец исходя из данных своей гаражной конструкции.
Также различным может быть угол открытия створок. Стандартные модели, как правило, открывают ворота под прямым углом, 90°.
Для тех автовладельцев, кого не устраивает такой вариант, существуют модели с более широким углом открытия до 180°.
Угол открытия распашных ворот.
Также автоматика может открывать въездные ворота с различной плавностью хода. Лучшим, но и более дорогим, будет система, функционирующая без рывков и резких движений.
Типы привода
Однако на этом отличия в моделях не заканчиваются.
Устройства могут иметь разный приводной механизм. Он бывает:
- Линейным.
- Рычажным.
- Подземным.
Линейная автоматика наиболее востребована у владельцев гаражей. Она устанавливается в нижней части створки, хотя есть модели с центральным и верхним креплением. Конструкция состоит из электромотора, редуктора управленческого блока.
Линейные автоматические устройства справляются со створками шириной до трёх метров. Ворота могут открываться закрываться в двух направлениях: наружу и внутрь под прямым углом. В случае проблем с электричеством возможно их ручное открытие.
Комплект автоматики линейного типа.
Рычажные устройства надёжны, имеют большой рабочий ресурс, стоят дешевле остальной автоматики. Их минус – они тяжелее остальных видов. Однако солидная масса позволяет им работать со створками шириной до 4,5 м.
Комплект автоматики рычажного типа.
Они также могут открываться вручную. Некоторые виды автоматических систем оснащены резервной аккумуляторной батареей, что позволяет не зависеть от электроэнергии в случае её отсутствия.
Автоматическое приводное устройство, размещённое под землёй, обладает такими преимуществами:
- Потайная установка под землёй, не портящая облик гаражного строения.
- Работа с тяжёлыми до 900 кг и большими до 5 м створками.
- Возможность открытия створок на угол до 110°.
Надёжный герметичный кожух помогает стойко переносить низкие температуры зимой, не бояться влаги.
Примеры автоматики размещенной под землей.
Обобщим все достоинства и недостатки различных видов распашных ворот с автоматическим приводом.
Плюсы автоматики для распашных ворот:
- Оперативное срабатывание автоматики.
- Работа без шума.
- Экономия времени, не нужно делать лишних движений.
- Большой ресурс.
- Возможность надёжной фиксации створок изнутри.
- Не требует приложения физических усилий.
Минусы автоматики для распашных ворот:
- Возможны проблемы зимой в морозную погоду.
- Повышенная цена.
- Увеличение расходов на электрическую энергию.
Монтаж элементов безопасности автоматических ворот
Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.

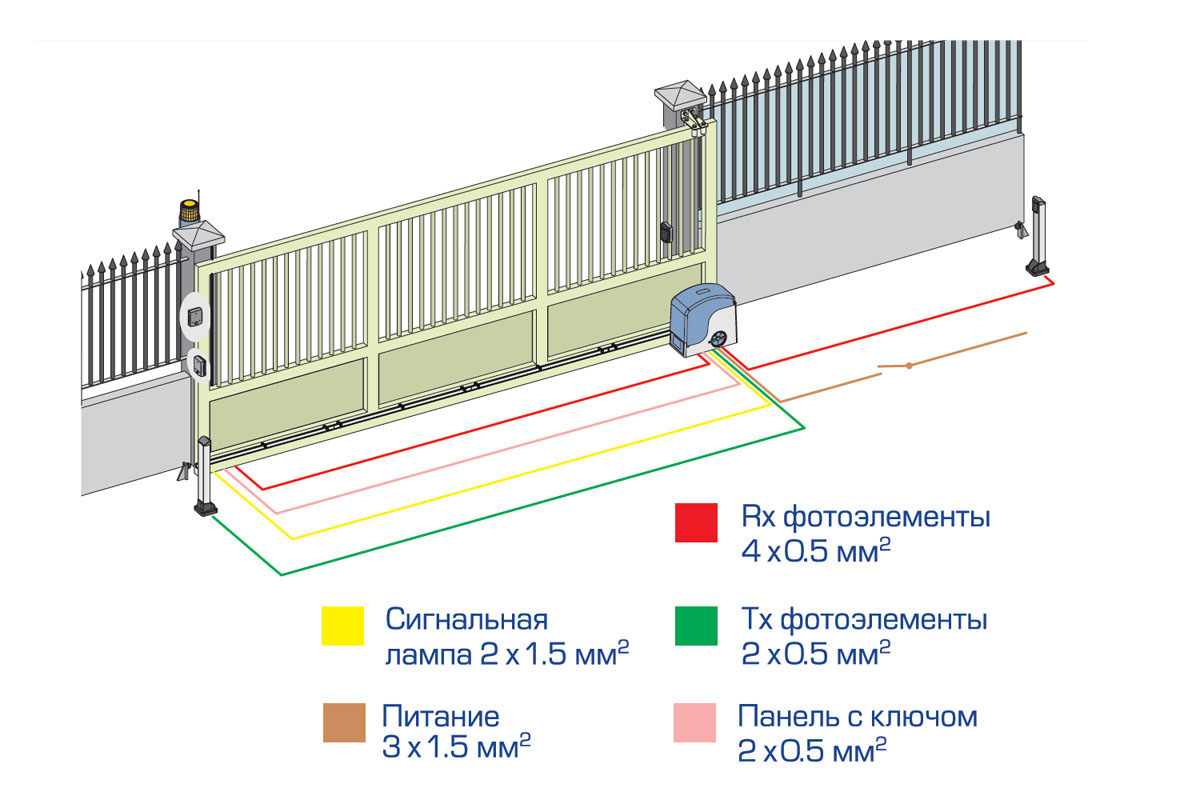

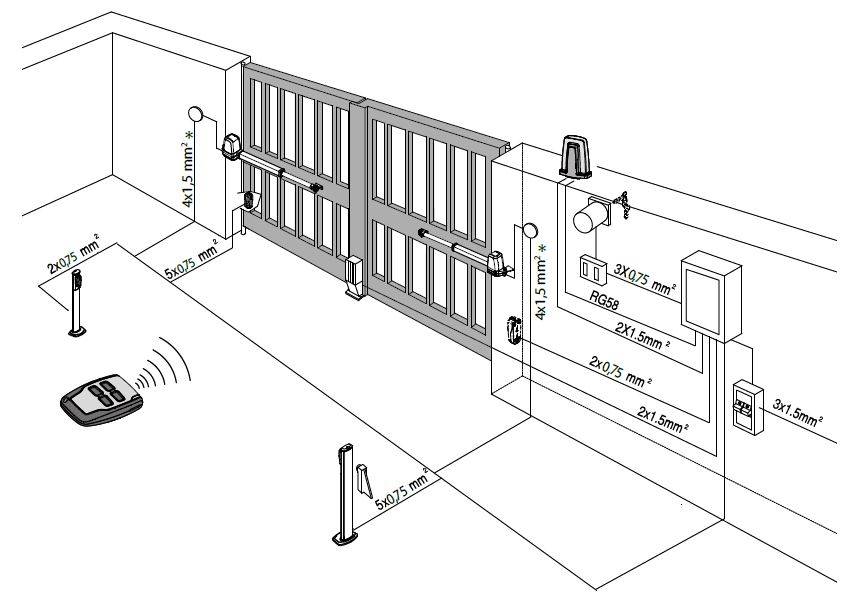

Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.
Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.
Профилактика неисправностей
Следует помнить, что любой механизм не вечен и требует как постоянного обслуживания, так и своевременной замены различных элементов. необходимо организовать сервисное обслуживание воротных систем, в которое входит:
- Периодическая проверка автоматического механизма ворот;
- Профилактика поломок и неисправностей;
- Своевременная замена поломанных и изношенных элементов;
- Оперативное устранение поломок.
При периодическом проведении техосмотра происходит полный осмотр цепей и приводов, тестирование работоспособности и герметичности, исследование цепей питания и управления, смазка механических элементов, подтяжка креплений.
Такой плановый технический осмотр сэкономит массу времени и средств на ремонте и замене неисправных механизмов автоматических ворот
ВАЖНО, чтобы сервисное обслуживание проводилось исключительно специалистами!
Самостоятельная установка оборудования
Автоматика должна быть защищена от осадков в летнее и зимнее время
Перед началом работ нужно изучить рекомендации к приобретенному продукту относительно того, как правильно установить автоматику на распашные ворота
Следует обратить внимание и на требования к проему и окружающему участок пространству
Что понадобится для работы
Одна из главных вещей при установке автоматических распашных ворот – безопасность использования. Поэтому предпочтительно приобретать блоки, рассчитанные на невысокие показатели напряжения (до 36 В). Можно купить готовый к установке актуатор на створку (их необходимо два – по одному для каждого полотна).
Важно также продумать организацию автоматической остановки двигателя на крайних позициях движущихся элементов, чтобы система не вышла из строя. Для решения этой задачи используются концевые выключатели и бесконтактные датчики
Подготовить непосредственно проем своими руками несложно. Для стоечных опор используются металлические трубы. Из таких же элементов делается каркас, при этом берется профиль двух типов сечения – 4х2 и 6х6 см
Также важно приобрести компоненты запирающего механизма. Закладные детали изготавливаются из швеллеров или трубок
Установка при открытии ворот внутрь
Автоматика для ворот, открывающихся наружу
Кронштейны закрепляются на выведенных закладных, при этом на крайних уголках хода конструкции монтируются упорные элементы. Изготавливаются они из уголка или арматурных деталей. Возможна установка привода уже после монтажа самих ворот. Этот способ подойдет, прежде всего, для линейных конструкций. Если столб выполнен из кирпича, в середине делают нишу.

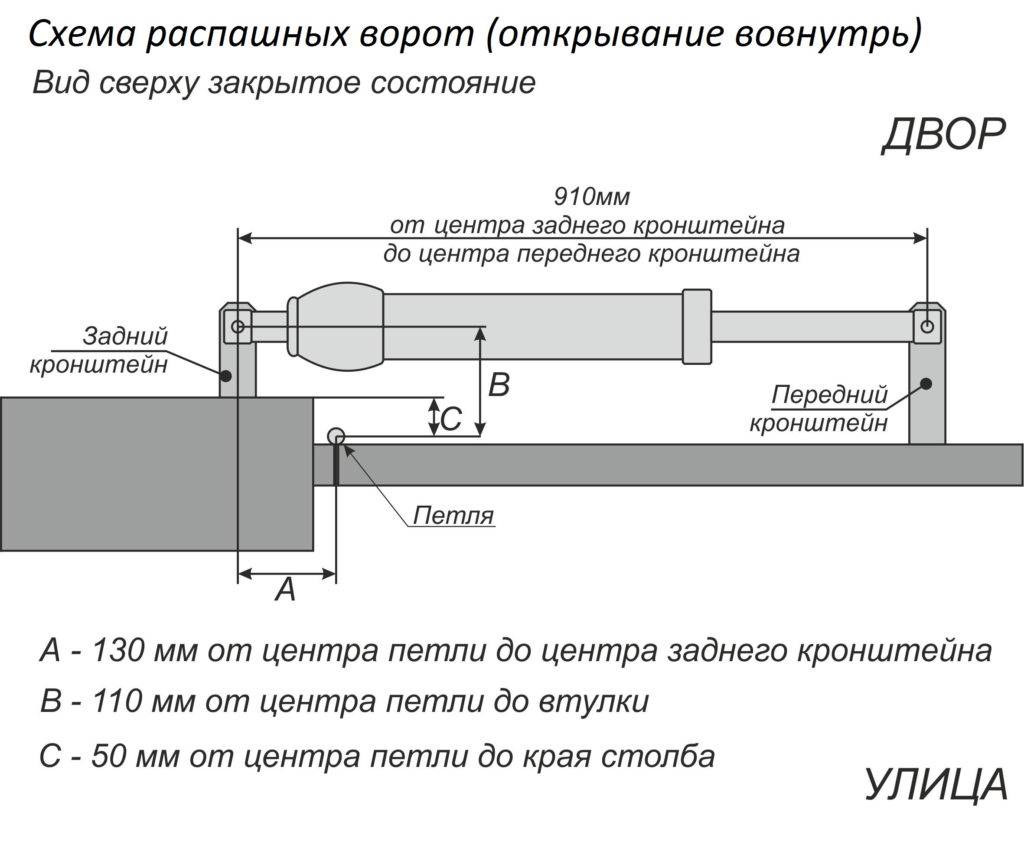

Установка при открытии ворот наружу
Трубка или швеллер с квадратным сечением (сторона – 10 см) монтируется в середину кирпичной опоры и затем производится приварка арматуры. Для профильной трубки выводят 3 закладные. К опорному столбику привариваются петли. Высота укрепления приводных элементов должна быть идентичной размещению закладных. При монтаже автоматики один кронштейн сваркой соединяют с каркасной рамой, другой – с закладной
При прокладке проводов важно проверять их состояние (в частности, целостность изоляции и отсутствие иных повреждений)
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4
Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
По качеству роликов очень хорошие отзывы у Ролтэк.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6
Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Выбор и расчёт двигателей

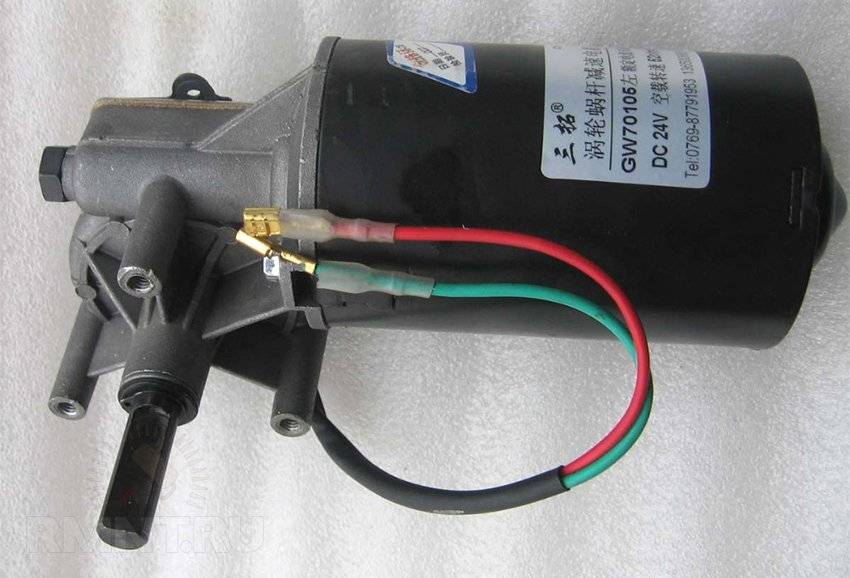

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

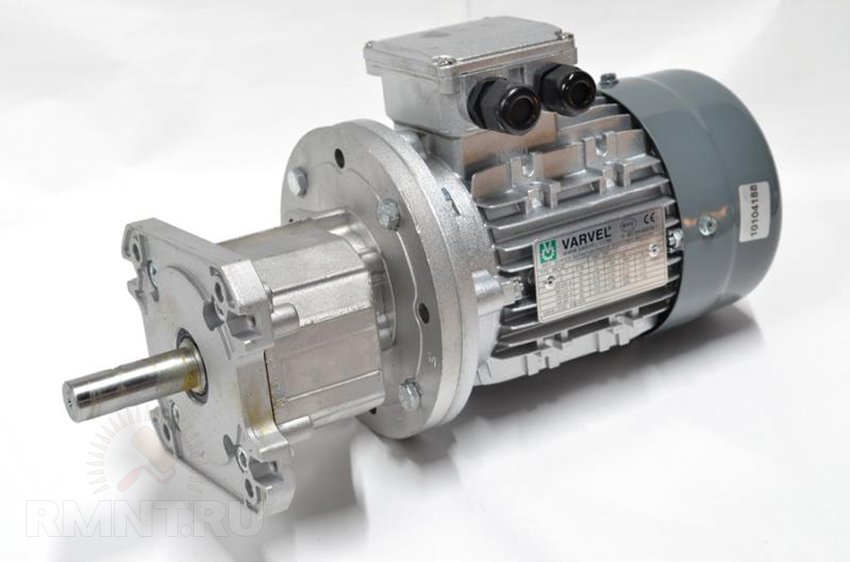

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.
В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2
18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.
Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.
Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.
Профилактика и уход за механизмом ворот
Правильная установка автоматики позволяет долгое время не вмешиваться в работу воротной системы, но профилактика значительно продлит этот срок. Рекомендуется проверять:
- Приблизительно раз в месяц следует включать систему для проверки качества движения створок, и устранять все отклонения от нормы, выявлять возникшие неполадки и в механизме движения во всех креплениях, а также в электронике системы управления.
- Зимой следует создать дополнительную защиту от снега. Укрыть элементы гидравлики полиэтиленом или обильно покрыть моторным маслом, что защитит их от коррозии.
Автоматическая система для распахивающихся ворот рассчитана на долгие годы эксплуатации.
