Обзор способов организации управления отоплением: программаторы, контроль через интернет и СМС оповещения

Как работает узел контроля и управления

Основой системы является специальный электронный блок, имеющий 1 или несколько слотов (гнезд) для установки обычных SIM – карт сотовой связи. Более совершенные модели оснащены и разъемом LAN, куда подключается кабель интернет-соединения. Также к прибору присоединяются различные датчики – температуры, давления, пожарной сигнализации и так далее. Отдельными кабелями электронный блок стыкуется с котлом и другими домашними системами отопления или сигнализации.

Электронный узел управления отоплением работает следующим образом. После первичной настройки процессор «знает» о нормальных рабочих условиях отопительной системы. Когда какой-либо из датчиков фиксирует нарушение этих условий, например, снижение температуры в загородном доме, то процессор дает команду GSM модулю отправить информирующее СМС на телефонный номер домовладельца. Последний может и сам в любой момент проверить показания всех датчиков, отправив на SIM – карту блока управления СМС соответствующего содержания.

В обычном режиме автоматизированный узел управления системы отопления действует как выносной пульт с терморегулятором исследит за поддержанием в помещениях установленной температуры. Хозяин дома может с помощью СМС дать команду поднять или опустить эту температуру, тогда процессор блока управления передает команду контроллеру газового котла на включение или выключение горелки. Кстати, управлять можно котлами на любом топливе, оборудованными контроллером.

Важно. Дистанционно управлять самыми простыми энергонезависимыми теплогенераторами, не имеющими электронных систем, не выйдет. Их работу можно только контролировать по датчикам и при возникновении нештатной ситуации предпринимать какие-то физические действия самостоятельно

Их работу можно только контролировать по датчикам и при возникновении нештатной ситуации предпринимать какие-то физические действия самостоятельно.

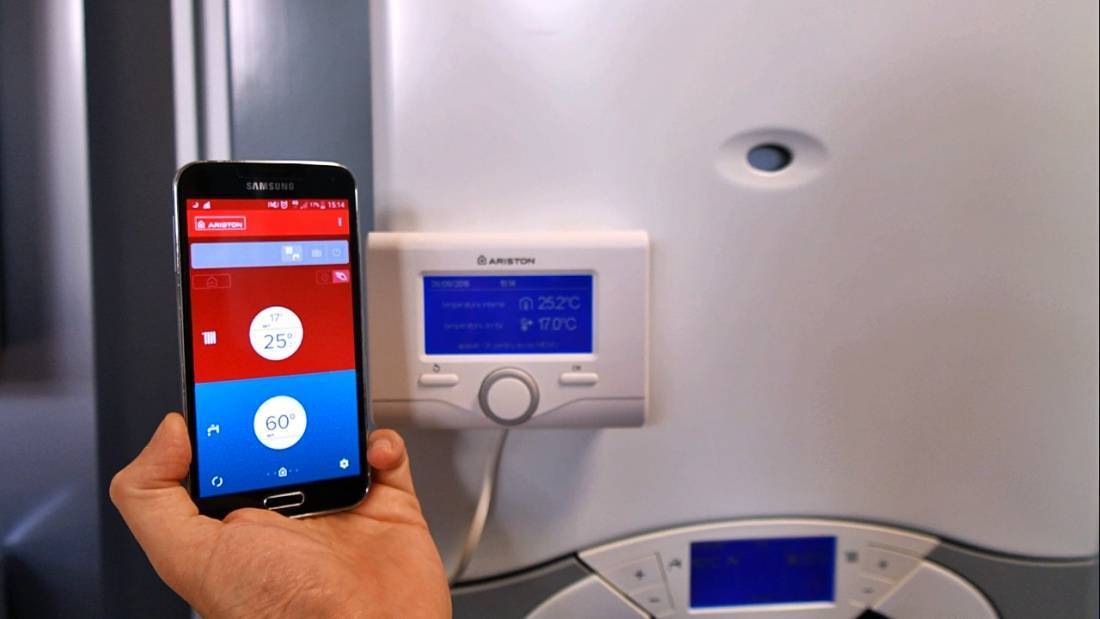

Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме. Для работы системы на смартфон устанавливается специальное приложение, отслеживающее все параметры в режиме реального времени. Также эта информация доступна с любого компьютера, нужно только авторизоваться на сайте производителя. Подобными системами управления отоплением могут опционально комплектоваться котлы европейских производителей.

К примеру, теплогенераторы VIESSMANN оснащаются «родным» блоком Vitocom 100, совместимым с контроллерами Vitotronic. В Российской Федерации наиболее распространены модули удаленного GSM управления КСИТАЛ и MASTERSENSOR отечественного производства. Они довольно надежны и находятся в доступной ценовой категории.

Погодозависимая автоматика Meibes

Погодозависимый терморегулятор HZR-M Meibes управляет контуром со смешением теплоносителя самостоятельно в комплекте с другими контроллерами. Характеристики прибора Майбес:

• интерфейс с пиктограммами;
• встроенные программы режима отопления;
• объединение с другими регуляторами на шине eBUS;
• автономное питание батарейками;
• подсветка дисплея;
• разъем для подключения компьютера.

Терморегулятор управляет двумя контурами или каскадом из 2 котлов, насосами рециркуляции. Возможности Meibes LE HZ:

• подключение контроллеров дистанционно;
• расширение управления на 8 контуров через шину eBUS;
• символьное меню;

Преимущества – в несложном монтаже на стену.

Плюсы и минусы прибора

Как и практически любая технология, GSM модуль обладает рядом достоинств и недостатков. Хотя, конечно, плюсов у него больше, благодаря чему устройство становится все более популярным среди отечественных потребителей.

Этому способствует и развитие производства подобных систем российскими и зарубежными компаниями, а также все большее число котлов, на которых можно устанавливать такой прибор.

Достоинства модуля

Основными преимуществами устройства можно назвать:

1. Отсутствие при его использовании необходимости в поддерживании тепла в помещении, в котором нет людей. Отопление можно включить, например, послав смс за час до приезда в дом.
2. Возможность всегда контролировать температуру в помещении, оставляя котел работать в автономном режиме и не опасаясь возникновения аварии. Ведь в этом случае GSM модуль сразу же сообщит владельцу обо всех неполадках.
3. Получение предупреждения об отключении оборудования в результате прекращения подачи электричества. Зная о случившейся ситуации, пользователь может принять меры по ее исправлению и устранению негативных последствий, к которым может привести остановка отопительной системы.

Недостатки системы

Естественно, при выборе такого устройства для своего дома стоит знать и о его минусах. Главный недостаток при этом только один – высокая стоимость всего комплекса, с помощью которого осуществляется дистанционное управление системой. Поэтому, приобретая GSM контроллер, стоит задуматься, так ли он нужен в вашем доме, или же систему можно заменить обычной автоматикой, справляющейся со всеми проблемами без помощи человека.

Иногда проблема с использованием прибора может возникать при выезде владельца, например, за границу. В этом случае сообщения системы могут просто не доходить до адресата. А использование роуминга будет не слишком выгодным для простого информирования с помощью смс о работе котла.

Как обеспечить контроль отопления в системе «умный дом»?

Для обеспечения контроля над отопительными приборами можно пойти двумя путями:

1. Установить на каждое обогревательное устройство индивидуальный термостат, с заложенной программой поддержания температурного режима.
2. Создать систему управления целой группой отопительных приборов, в центре которой будет находиться главный блок.

Второй вариант является более предпочтительным, так как вносить изменения в сценарий работы термостатов гораздо проще. Для этого потребуется лишь перепрограммировать центральный процессор, вместо того, чтобы изменять настройки каждого терморегулятора в отдельности.

Терморегуляторы на батареи

Термостаты, используемые для регулировки нагрева радиаторов центрального отопления, функционируют по принципу температурных клапанов. По способу настройки они разделяются на три типа:

• Ручные. Регулировка подачи теплоносителя в этих, самых простых приборах производится путём ручной настройки – поворотом вентиля.
• Механические. Для их программирования также понадобиться непосредственное ручное выставление параметров. Но они, в отличие от ручных регуляторов, способны в автоматическом режиме поддерживать заданную температуру.
• Электронные. Самый сложный тип терморегуляторов для батарей. Имеют встроенный программируемый микропроцессор, а некоторые модели способны поддерживать удалённую связь с центральным блоком управления. Такие устройства можно полностью интегрировать в систему «умный дом», и управлять параметрами нагрева батарей в удалённом режиме.

Типичный пример терморегуляторов, предназначенных для установки на батареи центрального отопления, устройства от датской компании Danfoss. Конструктивно они состоят из двух частей:

• Клапан, регулирующий подачу воды.
• Термостатическая головка, приводящая клапан в движение, в зависимости от заданных температурных параметров.

Механический термостат действует благодаря особому наполнителю. Внутри термостатической головки располагается сильфон – камера, наполненная газом или жидкостью с высокими показателями температурного расширения. При повышении температуры наполнитель увеличивается в объёме, толкает шток клапана, который перекрывает ток горячей воды к радиатору.

Комнатный термостат

По другому принципу действуют высокоинтеллектуальные терморегуляторы. Среди них популярные на сегодня комнатные термостаты Xiaomi. Основной датчик, управляющий устройством – термометр, установленный на расстоянии от обогревательного прибора. Он может быть связан с термостатом проводами, или беспроводной связью. В соответствии с показаниями термометра, умный терморегулятор при помощи сервоприводов, приводящихся в движение электричеством, закрывает клапан на отопительном радиаторе.

Температурный датчик может подключаться к центральному «мозгу» умного дома, от которого электронный термостат получает сигнал на открытие/закрытие клапана при помощи радиосвязи или WiFi. Точно также могут получать распоряжения от центрального блока устройства, регулирующие электрические отопительные приборы. В этом случае не перекрывается ток теплоносителя, а происходит размыкание питающей электроцепи.

Активация отопления в определенное время

Для создания оптимальных условий проживания на даче можно установить время приезда заранее. Этот вариант устраивает многих современных пользователей своей доступностью и простотой. Для работы нужно приобрести надежное реле автоматики. Таймер устанавливают в цепь с электрическим обогревателем и просто задают оптимальное время включения.

Для существенной экономии финансов отопление можно включать не во всех комнатах. В гостиной и санузле достаточно довести температуру до отметки +12 °C. Даже если человек зайдет с небольшого мороза, то такие условия будут являться комфортными. Чтобы зря не израсходовать электроэнергию, если поезда отменилась, можно дистанционно отключить отопление.

Востребованный прибор для дистанционного использования

Как это работает

Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.

Интернет

При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.

Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».

Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:

• спецприемник управления;
• многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.

В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.

Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.

Управление при помощи сотовой связи

Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».

Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:

• Android;
• iOs;
• Windows Phone.

Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.

Функциональные возможности

• Настройка температуры воздуха в помещениях и температуры теплоносителя;
• Формирование текстового отчета с указанием всех рабочих параметров и дальнейшей отправкой на телефон владельца;
• Определение стабильности напряжения в домашней энергетической сети;
• Управление приборами при возникновении аварийной ситуации, в том числе экстренное отключение котла;
• Поддержание температуры в помещениях на заданной отметке, дистанционная ее настройка.

Дополнительный функционал зависит от точной модели блока автоматизации, набора подключенных датчиков. Практика показывает, что наиболее полезными являются следующие функции:

• Контроль над давлением и уровнем топлива в устройствах на дизеле и дровах;
• Отслеживание несанкционированного доступа;
• Активация пожарной сигнализации при появлении открытого огня, дыма, резком повышении температуры;
• Отслеживание протечек.

Обращаем внимание, что некоторые блоки предполагают связь не с одним номером, а сразу с девятью, рассчитаны на этажные дома

Блок удаленного управления Vaillant VR 900

Новинка Vaillant для Российского рынка!

Блок удаленного управления котлом Vaillant VR 900 — поистине уникальное оборудование для всех желающих установить себе домой высокого уровня качества систему отопления, горячего водоснабжения и систем вентиляции и рекуперации воздуха. Кроме немецкой надежности, прибор включает в себя очень доступную стоимость для всех заинтересованных в надежных энергоэффективных решениях.

До определенного момента в линейке продуктов Вайлант можно было приобрести только лишь теплоинформатор, который мог только информировать Вас о состоянии системы отопления, о температуре в доме, уведомить о причинах остановки работы котельной и не более того.

Рынок отопительного оборудования поразил продукт, который может раскрыть перед Вами почти любую информацию о котельной с возможностью удаленного управления через интернет. И это решение выведет сервисные центры Vaillant на совершенно новый уровень предоставляемых услуг.

Модуль дистанционного управления VR 900 создан из исключительного желания компании Vaillant обеспечить покупателям максимальный комфорт и уют, а также решить проблему энергоэффективности.

Какими особенностями обладает блок управления Vaillant VR 900?

• Постоянно открытый для пользователя доступ в онлайн-режим через приложение;
• Программирование режимов работы отопления, горячего водоснабжения по неделям, по суточным промежуткам времени и т. д.;
• Оперативное уведомление о сбоях и предупреждение об ошибках;
• Предоставление отчета по ошибкам и их историей;
• Управление и дистанционный контроль всеми параметрами системы
• Удобный графический или в виде электронной таблицы отчет по заданным периодам и по любым видам данных всей системы;
• Анализ использования альтернативных источников энергии линейки Vaillant в сравнении с традиционными решениями;
• Отражение подробной информацию о каждом подключенном приборе, его дате производства, серийным номером, тех.характеристикам и пр.

Снижение температуры на 1 градус в помещении влечет к снижению теплопотребления на 6%, а перегрев на лишний градус может повысить потребление на 20%

Важно грамотно управлять температурой в помещениях, чтобы можно было значительно снизить расходы на обогреве

С каким оборудованием работает?

Работает абсолютно с любыми агрегатами, которые имеют разъемы eBUS:

1. Традиционные газовые котлы (напольные, настенные)
2. Конденсационные котлы (напольные, настенные)
3. Каскадные (модульные) котельные
4. Вентиляционные установки и рекуператоры воздуха
5. Альтернативные источники (Тепловые насосы, Гелиоустановки)

Внимание!

На территории РФ VR 900 коммутируется только автоматическим регулятором отопления Vaillant multiMATIC VRC 700/4 (Артикул: 0020171319) по средствам BUS-шины.

Управление с мобильных устройств обеспечивает приложение multiMatic App – доступно для бесплатного скачивания для устройств на платформе Android и iOS.

Конструкция

1. Стеновой держатель
2. BUS (присоединение к отопительному прибору)
3. PWR (Электропитание)
4. LAN (Связь с сетью)
5. Светодиод
6. USB (подключение через WLAN – USB – устройство)
7. Кнопка Reset

 Почему блок управления VR 900 так нужен всем?

• Вам это будет очень удобно, если захотите лично наблюдать и отслеживать состояние системы отопления и климата дома;
• Будете чувствовать себя безопаснее и спокойнее, ведь в любое время будете в курсе и сможете оперативно реагировать на происходящие вещи в доме;
• Если у Вас есть договор на обслуживание, то сервисный центр может следить за Вас за работой котельной, температурой, эффективно или нет работает котел;
• Сервисный специалист удаленно проведет диагностику поломки и оперативно примет меры по их устранению.
• Максимально сэкономите на потреблении энергоресурсов. Гибкость настройки позволит подстроиться под Вас, под Ваши пожелания, под Вашу семью. И мастер по установке и пусконаладке сможет определить наиболее эффективный режим эксплуатации. Ведь зачем расходовать ресурсы, если это не требуется?

1 kg

30,00 x 30,00 x 15,00 cm

8

Датчики

Датчики предназначены для контроля давления и температуры в помещении, на улице и теплоносителя в трубопроводах системы отопления.

Датчики температуры бывают:

Погружными. Предназначены для снятия показаний о нагреве воды в трубах. Их монтаж выполняется на определенных участках системы. Данные датчики бывают биметаллическими и спиртовыми

Дистанционными. Данный тип датчиков устанавливается вне системы отопления. В последнее время популярностью пользуются беспроводные модели, которые передают информацию с помощью вспомогательной электроники, что даёт возможность установить их практически в любом месте – отдельном помещении или на улице.

Датчики давления бывают механическими – реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговыми датчики давления (преобразование давления сразу в электрический сигнал, например, с помощью пьезо-элементов).

Обязательное обслуживание отопления

И для избежания данной неприятной ситуации, необходимо периодически производить обслуживание отопления. И после квалифицированного и своевременного обслуживания отопления надежный обогрев загородного дома, либо же другого помещения обеспечен

Обслуживание отопления своего дома нельзя доверить кому попало, поэтому при выборе специалистов, необходимо обратить особое внимание на компанию, предоставляющую услуги. Ни одна уважающая себя компания, которая прошла длинный путь в этой сфере и заработала уважение и доверие среди многих клиентов, не позволит себе и свои сотрудникам предоставить низкокачественные услуги

Да и на самом деле отопление дома является важнейшим процессом и к нему необходимо отнестись с особой осторожностью!

Да и на самом деле отопление дома является важнейшим процессом и к нему необходимо отнестись с особой осторожностью!

Понедельник	Открыто 24 часа
Вторник	Открыто 24 часа
Среда	Открыто 24 часа Сейчас открыто
Четверг	Открыто 24 часа
Пятница	Открыто 24 часа
Суббота	Открыто 24 часа
Воскресенье	Открыто 24 часа

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Виды систем отопления

Системы отопления классифицируются по следующим признакам.

По виду теплообмена между обогревателем и окружающей средой:

Конвективное отопление. В этом случае передача тепловой энергии происходит вместе с перемещением объемов горячего и холодного воздуха: тёплый воздушный поток устремляется вверх, холодный – опускается вниз. Из механизма передачи тепла, конвективное отопление невозможно через любые непроницаемые преграды, в т.ч. прозрачные.



Лучистое отопление. Это вид отопления, при котором тепло передается излучением. От Солнца – к Земле или от нагретой поверхности к наблюдателю.

Конвективно-лучистое отопление. Смешанный механизм. Большинство отопительных приборов (радиаторы, конвекторы, теплые полы и стены) передают тепло именно этим способом, оптимальным считается вариант, когда имеет место примерно равное (50/50) соотношение конвективного и лучистого тепла.

По виду теплоносителя:

Водяное отопление. На сегодняшний день самый распространённый вид отопления, который бывает следующих видов:

Воздушное отопление. К воздушным относят системы, в которых теплоносителем выступает нагретый воздух. В приточной вентиляции такие системы бывают локальными и распределёнными.

В локальных системах нагревание и подача воздуха производится непосредственно в отапливаемом помещении при помощи отопительных и отопительно-вентиляционных приборов.

В распределённых системах воздух нагревается в воздухонагревательной установке и по каналам подается в помещения.

Кроме того, бывает огневоздушное отопление, при котором тепло поступает от печей и каминов. При таком виде отопления теплоноситель либо практически отсутствует, либо им являются горячие дымовые газы.

Системы отопления без теплоносителя.

• Электрические системы отопления. В таких системах электрическая энергия, преобразовываясь в тепловую, нагревает помещение, а не теплоноситель, например, электро-камины, ИК-электрические панели, электрические радиаторы или полы.
• Газовые системы. В таких системах тепло вырабатывается при сгорании газо-воздушной смеси. В качестве примера можно привести газовые камины. картинка галового подогрева

Правила эксплуатации погодозависимого отопления

Системы управления отоплением имеют функцию самодиагностики. Сообщения об ошибках поступают на дисплей, и владельцу остается выбрать способ их устранения.

Частые проблемы:

• потрескивание при работе – плохой контакт с электропитанием;
• слабый прогрев помещения при высоком заданном уровне – возможно постороннее тепловое воздействие на датчик;
• подключенный по правилам прибор не включается – причина в конструкции, потребуется замена;
• мигание светодиода – сломался датчик температуры;
• терморегулятор не обеспечивает заданный режим – прибор неисправный.

Для продолжительной работы без отказов достаточно соблюдать требования эксплуатации, установленные изготовителем. Монтаж и настройка системы производятся по инструкции.

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

• GSM-модуль, установленный в агрегате;
• комнатные или уличные датчики;
• антенна для принятия сигналов;
• аккумулятор, который обеспечивает питание, если нет напряжения в сети.

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

• переход на летний, зимний, экономный режимы;
• регулирование температуры ГВС;
• задание температуры для каждого помещения;
• отчет о расходе энергоносителя;
• программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

• давления газа;
• температурные сенсоры воды на входе в котел и на выходе из него;
• температуры в помещении и на улице;
• сенсор пламени;
• фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

…

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Как это осуществляется

Управление с помощью котла отопления

При таком подходе все управление отоплением сводится к установке температуры теплоносителя на котле. В этом случае начинает работать встроенная в него автоматика, для отопления, работающего подобным образом, контроля на котле вполне достаточно. Он будет поддерживать необходимую температуру теплоносителя независимо от ее значения в помещениях.

Подробнее в статье — автоматика для котла отопления.

Термостатический вентиль

Пожалуй, это самый простой автоматический регулятор температуры отопления. Он ставится на каждый радиатор, и на нем (на его головке) можно установить нужное ее значение. В тех случаях, когда становится слишком жарко, срабатывает регулятор и перекрывает поступление теплоносителя в батарею. При падении температуры ниже заданного значения, вентиль открывается, и вода начинает поступать в радиатор, обогревая помещение.

Автоматика для газовых котлов отопления

Термостатический вентиль

Недостатком такого подхода следует считать отсутствие экономии из-за невозможности управления котлом и расходованием топлива.

Комнатный регулятор температуры

В этом случае в помещении устанавливается специальный регулятор температуры – по сути дела, контроллер отопления. Он изменяет нагрев теплоносителя (включая или выключая горелки, регулируя подачу воды и т.д.), обеспечивая нужный режим.

Комнатный регулятор температуры

Фактически в этом случае управление получается полностью электронное, отопление дома работает по командам из специального центра и может реализовать любой заданный режим работы. Если оснастить подобную структуру контроля и регулирования блоками дистанционной связи, модулем GSM, то будет сформирован автоматизированный узел управления системой отопления с возможностью удаленного доступа.

Преимущества и недостатки использования автоматики

Установка блоков контроля избавляет потребителей от ручного управления системой. Использование автоматических устройств имеет несколько преимуществ:

• Осуществляется полный контроль над функционированием сети водоснабжения.
• В компактном электронном блоке производители собирают все узлы автоматики.
• Использование регулятора увеличивает срок эксплуатации помпы.
• Поддержание постоянного напора обеспечивает комфортное пользование сантехническими приборами.

Для удобства потребителей блоки оснащены цифровыми дисплеями для слежения за параметрами. В случае сбоя они перезапускаются самостоятельно.

Недостатки автоматики:

• Функционирование электронных приборов зависит от напряжения в электрической цепи.
• Блоки управления отличаются высокой стоимостью.
• Системы контроля не подходят для вибрационных насосов.
• Заводские настройки приборов не всегда подходят для конкретной сети, выполнить регулировку может только специалист.

Элементы систем отопления

Какие элементы могут быть использованы (и автоматизированы).

Котлы. Основной элемент любой системы, так как именно здесь происходит процесс сгорания топлива, после чего тепло, выделяющееся при этом, передается теплоносителю (воде или антифризу).

По типу энергоносителя котлы бывают:

• газовые;
• электрические;
• жидкотопливные;
• твёрдотопливные;
• комбинированные;
• альтернативные, например, солнечные коллекторы.

По количеству контуров циркуляции теплоносителя котлы бывают:

• Одноконтурные – предназначены только для отопления;
• Многоконтурные – используются так же для подогрева воды или включения системы теплых полов.

Горелки. Устанавливаются на газовых котлах и бывают вентиляторными (с нагнетателем) и атмосферными. Вентиляторные горелки более шумные, но могут работать при любом давлении поступающего газа.

Температурный график отопления. В многоквартирных домах, общественных и промышленных зданиях, котлы и горелки заменяет ТЭЦ или ТЭС. Со станции, по системам теплотрасс, нагретый пар поступает в ЦТП района, а от него, в свою очередь в ИТП здания. От нагретого, в соответствии с температурным графиком, теплоносителя, через теплообменники ИТП, в контуры отопления, вентиляции и ГВС передается тепло. На выходе их теплообменников, температура теплоносителя, возвращающегося в сеть, должна соответствовать температурному графику.

Подробнее об автоматизации ИТП.

Воздушные клапаны. Служат для выведения из системы воздуха. Такие клапаны есть в радиаторах отопления и в стояках. Многие знакомы с ручным клапаном маевского.

Расширительные бачки. При повышении температуры внутреннее гидравлическое давление в замкнутой системе, заполненной водой, увеличивается, и чтобы не произошло аварии, излишки воды поступают в расширительный бачок. Если в системе отсутствует котел, то не потребуется и расширительный бачок.

Циркуляционные насосы. Используются для движения теплоносителя в системе с принудительной циркуляцией.

Система трубопроводов. Используются для перемещения по ним теплоносителя, бывают стальные, медные и полимерные.

Радиаторы, теплые полы. Конечные нагревательные приборы. Используются для обогрева помещения, бывают стальные, чугунные, алюминиевые и биметаллические.

Датчики температуры и давления, измерители расхода, регуляторы частоты вращения и терморегуляторы. Все эти средства применяются для контроля параметров системы, исключения аварий, управления системой, ручного или автоматического.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии. Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.
