Инструкция оконного кондиционера: его схема и ремонт

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

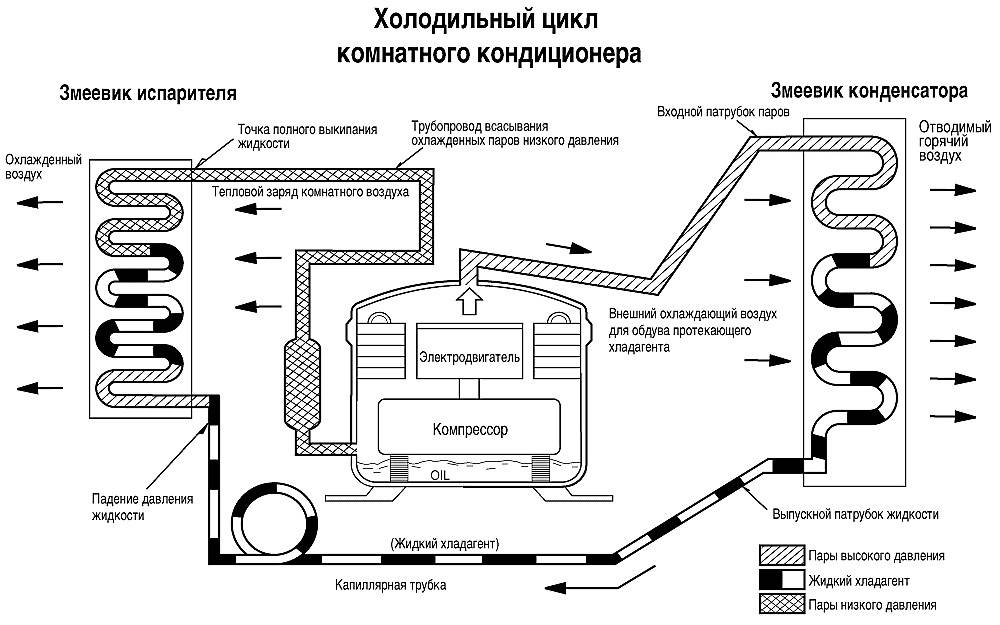

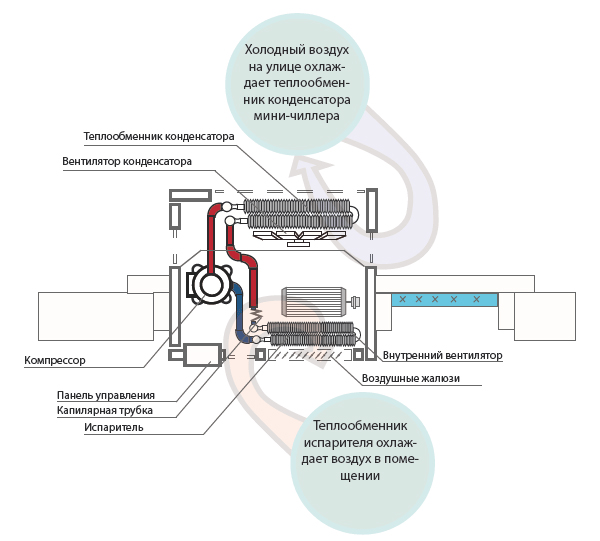

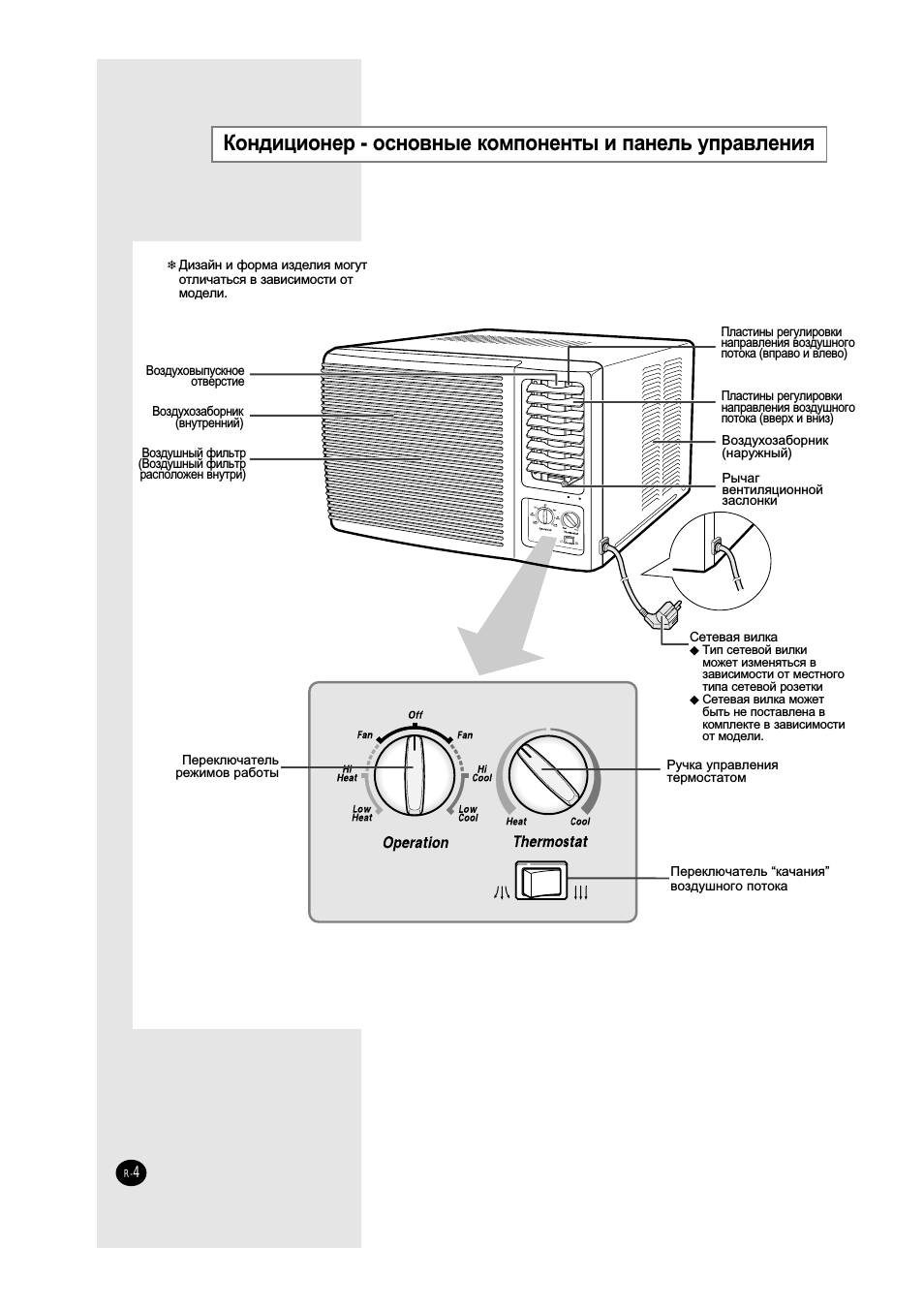

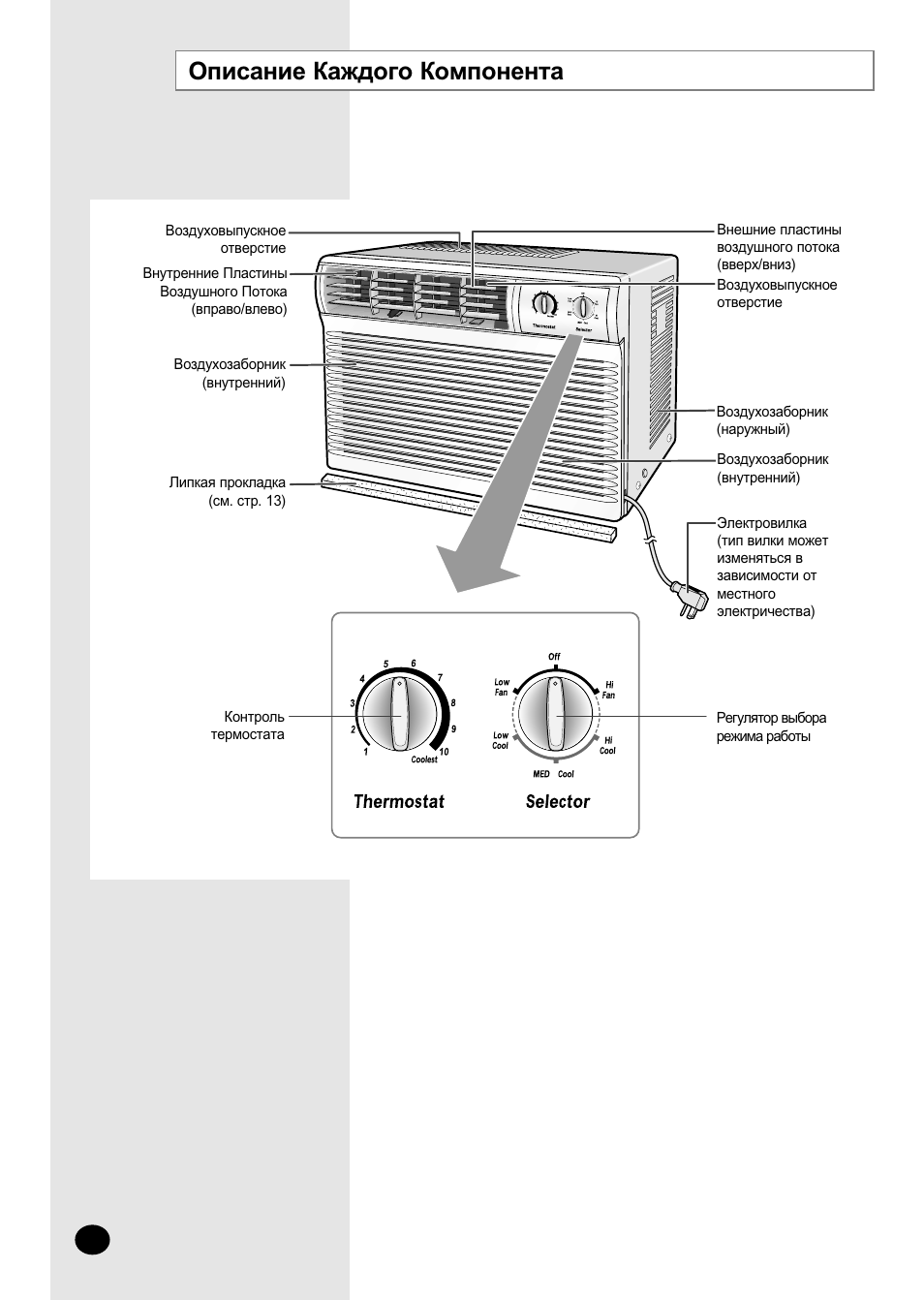

Устройство наружного блока

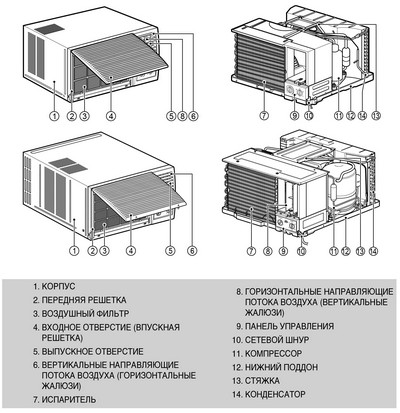

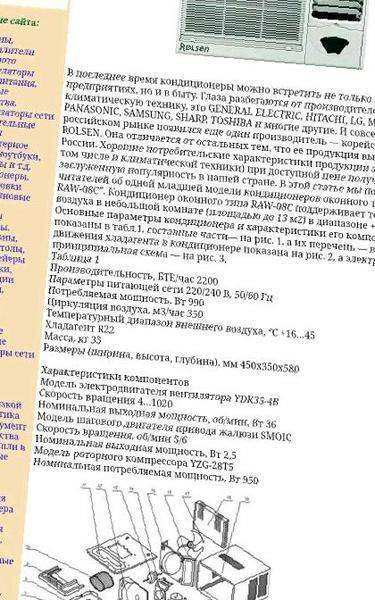

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Как установить оконный кондиционер?

Поможет сэкономить семейный бюджет монтаж оконного кондиционера своими силами. Инструменты, которые могут понадобиться для этого, – стамеска, пила и стеклорез. Вид оконной рамы влияет на сложность работ – в деревянное окно вмонтировать устройство проще, чем в пластиковое. Место, где будет производиться установка оконного кондиционера, следует выбирать тщательно. Это должен быть участок, защищенный от дождя, снега, обдуваемый со всех сторон. При покупке кондиционера стоит позаботиться о наличии в комплекте каркаса для установки. Монтаж устройства выполняется пошагово:

1. С помощью инструментов необходимо разметить проем для выбранной модели.
2. Стекло из стеклопакета надо аккуратно вынуть.
3. Установить перемычку и вырезать по размерам стекло.
4. Каркас для кондиционера следует установить в проем, соблюдая герметичность и корректируя положение по уровню.
5. Произвести монтаж устройства в корпус.
6. Подключить питание и шланг для дренажа.
7. Проверить работоспособность кондиционера.
8. Установить оконный блок.
9. Места стыков хорошо загерметизировать.

https://youtube.com/watch?v=K6cKZ8pHNqE%2520

Нужно ли чистить кондиционер в квартире?

Окружающий нас воздух не идеален и имеет массу различных примесей, пыли и много чего еще. Все это при работе кондиционера оседает на его элементах. При охлаждении кондиционер выделяет влагу, которая способствует размножению различных микроорганизмов. Если не чистить кондиционер, со временем он перестанет нормально работать и превратится в рассадник бактерий и вирусов.

Вместо того, чтобы дышать прохладным и свежим воздухом, мы создадим в доме неблагоприятный микроклимат. Кроме того, устройство станет менее эффективным, будет потреблять больше электроэнергии и повысится уровень шума. Одним из симптомов загрязнения кондиционера также будет неприятный запах.

К этому следует добавить, что в зависимости от того, как работает ваш кондиционер будет зависеть и то, сколько раз в год вам придется его чистить.

Как часто нужно чистить кондиционер в квартире?

Если кондиционер работает только в режиме охлаждения (весной, летом, осенью), то его достаточно чистить один раз в год, в конце сезона. Лучше это делать в октябре — ноябре.

Если же кондиционер используется не только в режиме охлаждения, но и обогрева (как сэкономить на отоплении) осушения круглогодично, то желательно производить его чистку 2 раза в год. Это могут быть ранняя весна март — апрель и поздняя осень октябрь — ноябрь.

Таким образом, кондиционер — независимо от его типа (сплит, оконный или мобильный) — необходимо обслуживать два раза в год. Лучше всего это делать посезонно (в апреле) и после зимним сезоном (в сентябре).

Конечно, при определенных обстоятельствах можно сэкономить на чистки кондиционера, производя ее раз в год даже при круглогодичном использовании устройства. Это будет зависеть от состояния самого кондиционера (какой срок его эксплуатации) и качества воздуха в вашем регионе (насколько он загазованный и пыльный).

Если воздух относительно чистый и покупали вы кондиционер недавно, то можно в первый год чистить его один раз, а в следующий два раза, и так чередовать ежегодно.

Место для установки кондиционера

Но, согласитесь, что портить новые стеклопакеты хочется далеко не всем, тем более что в будущем вы возможно приобретете более мощную установку для кондиционирования воздуха. В этом случае можно выбрать небольшое компактное устройство достаточной мощности. В такой ситуации оптимально подойдет установка кондиционера в форточку, что позволит избежать выемки и обрезки стеклопакета, а также выдалбливания в стене проема. Только следует помнить, что ждать высокой эффективность от небольшого устройства все же не стоит.

Специалисты не рекомендуют производить устройство прибора в стену, толщина которой имеет значение больше 250мм. Это обусловлено тем, что доступ воздуха к заборным решеткам устройства может быть нарушен, а это ведет не только к низкоэффективной работе, но и к быстрому износу деталей устройства.

Рабочие этапы

Рассмотрим все рабочие этапы установки окон ПВХ.

Монтаж фрамуг ПВХ – поэтапный:

1. Сделать замеры.
2. Снять старую конструкцию.
3. Произвести подготовительные работы.
4. Произвести собственноручный монтаж.

Замеры

Чтобы максимально точно замерить, стоит:

• выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
• удалить слой старой штукатурки.

Если монтируется окно с выступом, то:

1. Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
2. Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)

Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.

Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.

Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:

• ширина проема фрамуги +20 мм на монтажный зазор;
• высота + 25 мм на зазор;
• длина подоконника (ширина + 20 мм);
• длина отлива (ширина проема с внешней стороны комнаты + 100 мм).

По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).

Демонтаж

Пошаговая инструкция следующая:

1. У старого оконного блока крепления вырываются или распиливаются.
2. Вынимается теплоизоляция, уплотнитель.
3. Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
4. Изымается подоконник. Счищается цементный слой под ним.
5. Все прилегающие поверхности обрабатываются грунтовкой.

Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.

Подготовка

Подготовка к монтажу включает следующие этапы:

1. Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
2. Снять пластиковые накладки с навесов, поддевая острым предметом.
3. Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
4. Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
5. Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
6. Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
7. Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).

Как выбрать оконный моноблок

При выборе, какой кондиционер купить, необходимо учитывать следующие факторы:

• Место, где будет располагаться оконный моноблок. Установка внутри форточного проема предполагает приобретение модели с пультом дистанционного управления для удобного переключения функций, регулирования работы устройства. Монтаж в нижней части окна не доставит неудобств в использовании, переключении режимов.
• Уровень рабочего шума. Несмотря на то, что все оконники издают большее количество шума по сравнению со сплит-системами, более дорогие модели оснащаются качественной шумоизоляцией, аэродинамические показателя вентиляторных механизмов у них также выше. Это снижает общий шумовой уровень, что необходимо учитывать при покупке климатического оборудования. Лучше всего протестировать кондиционер в магазине.
• Объем помещения, для которого приобретается устройство, не должен превышать его производительную мощность. Иначе охлаждение внутри комнаты будет неэффективным. Следует выбирать климат-установку с мощностью, соответствующей пространственному объему.

• Расположение, регулировка жалюзи. Бюджетные модели оснащены жалюзи, расположенными только в одном направлении — вертикальном или горизонтальном. Регулировка их производится вручную. Дорогие варианты предполагают регулировку по двум направлениям, позволяющим подавать воздух в разные стороны комнаты.
• Наличие металлического каркаса, необходимого для установки кондиционера. Им комплектуются далеко не все модификации оконников, но его наличие значительно облегчит процесс монтажа системы.
• Способ управления. Недорогие простые модели регулируются электромеханическим способом, дисплей отсутствует. Дорогие устройства данного сегмента оборудуются дисплеем, на который выводится необходимая информация, нажимными или сенсорными кнопками, пультом дистанционного управления.

Требования к монтажу

При установке изделия в оконный блок, крепление осуществляется непосредственно в конструкции последнего. При этом надо учитывать, чтобы решетки для забора воздуха не перекрывались — иначе электрический двигатель кондиционера из-за отсутствия нормального притока воздуха быстро перегреется.

Самостоятельно устанавливать бытовые приборы такого класса весьма трудоемкая работа, она требует определенных технических знаний, умения, аккуратных и точных действий. Малейший перекос плоскости окна и изделия чреват негативными последствиями, а любая халатность может привести к повреждению дорогостоящего оборудования. Если вы все же решились проводить монтаж кондиционера самостоятельно, надо ознакомиться со следующими важными моментами.

1. Для любой конструкции такого изделия предполагается прокладка отдельной линии электрической проводки, обязательная установка УЗО (устройство защитного отключения) в квартирном щитке. Подключать оконного типа кондиционер надо в отдельную розетку, использовать переноски категорически запрещается.
2. Между корпусом кондиционера и оконным блоком не должно быть никаких зазоров, во избежание сквозняков и прочих негативных воздействий на эффективную работу изделия.

Только четкие выполнения последовательных действий при монтаже оборудования смогут обеспечить нормальную эксплуатацию и стабильную работу изделия.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость. Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Каким способом можно закрепить кондиционер

Оконные блоки, ввиду своего небольшого размера, могут устанавливаться сразу в нескольких местах:

1. На подоконнике – самый примитивный и доступный вариант установки, который и выбирает большая часть пользователей. Внутри окна проделывается специальное отверстие. В него устанавливается кондиционер. Заранее определите параметры своего устройства, чтобы лишний раз не дорабатывать оконные рамы.
2. Оконный кондиционер в верхнюю часть пластикового окна (на форточку). Такое размещение требует дополнительных средств фиксации. Особенно необходима такая установка тогда, когда в доме есть маленькие дети. А они любят совать пальцы куда-угодно.

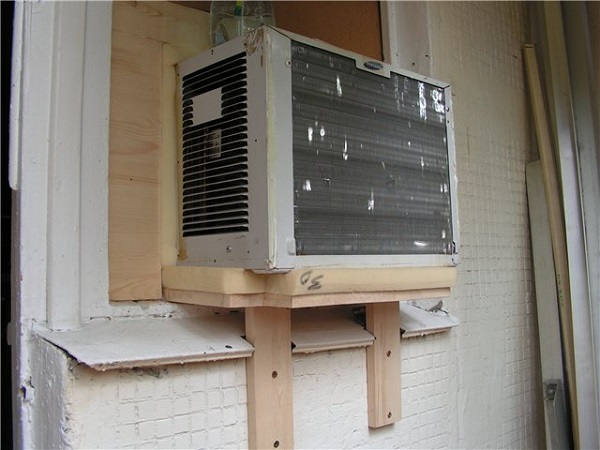

3. Внутри стены. Главный фактор – крепление на наружную стену. Она должна давать необходимое пространство как для установки, так и для циркуляции воздуха. Перед вставкой оконного кондиционера, отверстие нужно усилить металлическим корпусом.

Минимальный набор инструментов

Монтаж оконного кондиционера начинается с подготовки необходимого инструмента:

• ударного типа дрель или перфоратор;
• набор сверл;
• пилка по металлу для выпиливания в металлопластике нужных размеров;
• набор стамесок;
• стеклорез;
• обыкновенный уровень;
• болгарка или специальная насадка для дрели с отрезным кругом;
• уголки внутреннего типа и плоские для мебели;
• герметик на основе силикона;
• краска и кисть.

Прежде чем установить оконный кондиционер, надо составить план работы, произвести тщательные замеры и заказать специальную раму из аналогичного материала с отверстием посередине для изделия. Последний пункт особенно важен для металлопластиковых окон, потому что такая установка значительно отличается от монтажа кондиционера в раму из дерева. Алгоритм практически идентичен, но работы с металлопластиком гораздо больше из-за его специфических свойств и стандартных размеров стеклоблока. В простой деревянной раме достаточно удалить часть стекла, вставить переборку и вся работа. Устанавливать оконный кондиционер в пластиковое окно сложнее: это требует особых расчетов, иначе оно просто не выдержит нагрузки.

Достоинства и недостатки оконных кондиционеров

Монолитность кондиционеров оконного типа является достаточно обоснованным преимуществом в его работе, так как все приборы, датчики и прочие конструктивные элементы расположены в одном корпусе, поэтому при монтаже этих агрегатов полностью исключаются такие действия, как прокладка фреоновых линий, проведение дополнительной герметизации трубопроводов и т.д.

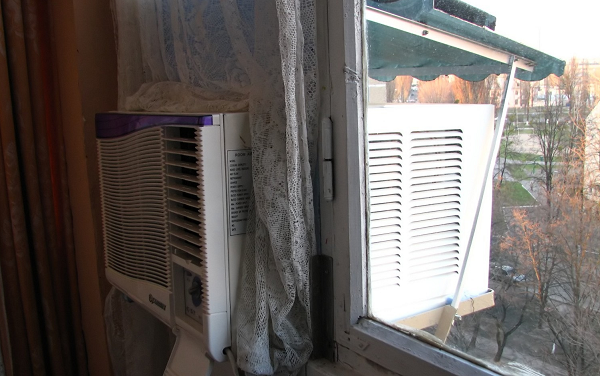

Оконный кондиционер снаружи

Конечно, не стоит забывать и о «минусах» современных «оконников». Один из основных недостатков – достаточно высокий уровень шума при работе. Но и здесь есть свои хитрости. Можно, например, монтировать агрегат на специально подобранные резиновые подушки, тогда уровень рабочего шума значительно снизиться.

А вот одним из главных плюсов современных оконных кондиционеров является легкость их монтажа. Не стоит долго «ломать голову» над тем, как установить оконный кондиционер, потому как процесс этот довольно прост и под силу рядовому мастеру. Но, как и в каждом деле, имеют место свои особенности:

• прежде чем установить «оконник», необходимо грамотно выбрать для него место – на расположение кондиционера существенно влияет, собственно, сама геометрия помещения, расположение оконных проемов и даже расстановка мебели;
• необходимо абсолютно исключить перекрытие поверхностей корпуса кондиционера различными жалюзи, шторами, роллетами и т.д.;
• стоит помнить, что кондиционеры оконного типа рекомендуется устанавливать на теневой стороне, желательно на окнах, расположенных вдали от дорог – это поможет минимизировать негативное воздействие на агрегат пыли и различных загрязнений;
• также перед монтажом следует убедиться в достаточной прочности рамы и стены, потому как разнофактурность их отделочных материалов предполагает применение различных способов крепления;
• обязательно стоит провести отдельную линию электропроводки с установкой индивидуального «автомата» в распределительном щитке.

А вот установка оконного кондиционера в форточку предполагает монтаж на фасаде здания дополнительной коробочной конструкции, которая будет поддерживать «оконник» в форточном проеме. Конечно, его можно просто прикрепить шурупами к форточной раме, однако такая конструкция вызывает большие сомнения из-за веса кондиционера, и в таких случаях никто не даст гарантии, что «оконник» просто не свалится кому-нибудь на голову.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Вакуумирование для чего и как сделать

Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.

Существует два способа выкуумирования сплит-системы.

Метод пшика

Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.

Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.

На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.

После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему

Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации

Вакуумный насос

Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.

Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске.  После этого необходимо быстро отсоединить насос.
