Пластиковые окна и балконы под кондиционер

Минимальный набор инструментов

Монтаж оконного кондиционера начинается с подготовки необходимого инструмента:

  • ударного типа дрель или перфоратор;
  • набор сверл;
  • пилка по металлу для выпиливания в металлопластике нужных размеров;
  • набор стамесок;
  • стеклорез;
  • обыкновенный уровень;
  • болгарка или специальная насадка для дрели с отрезным кругом;
  • уголки внутреннего типа и плоские для мебели;
  • герметик на основе силикона;
  • краска и кисть.

Прежде чем установить оконный кондиционер, надо составить план работы, произвести тщательные замеры и заказать специальную раму из аналогичного материала с отверстием посередине для изделия. Последний пункт особенно важен для металлопластиковых окон, потому что такая установка значительно отличается от монтажа кондиционера в раму из дерева. Алгоритм практически идентичен, но работы с металлопластиком гораздо больше из-за его специфических свойств и стандартных размеров стеклоблока. В простой деревянной раме достаточно удалить часть стекла, вставить переборку и вся работа. Устанавливать оконный кондиционер в пластиковое окно сложнее: это требует особых расчетов, иначе оно просто не выдержит нагрузки.

Установка напольных сплит-систем

Сплит-системы превосходят по мощности моноблоки, поэтому их можно использовать в помещениях с достаточно большой площадью. Но они имеют один существенный недостаток – система кроме внутреннего блока имеет еще и наружный, который необходимо размещать за пределами помещения.

Монтаж напольных кондиционеров такого типа осуществляется по следующей схеме:

В стене высверливается сквозное отверстие диаметром приблизительно 6 сантиметров, через которое к наружному блоку кондиционера будут подведены трубы с хладагентом, дренажные трубы и проводка. Место расположения отверстия определяется согласно меткам, нанесенным на задней крепежной панели устройства.

Сверлить необходимо с небольшим уклоном наружу, чтобы избежать попадания влаги во время дождя, а также застоя конденсата. В отверстие для дополнительной защиты от повреждений проводки вставляется труба (пластиковая или гофрированная) такого же диаметра.

С помощью специальных кронштейнов на стену или крышу здания крепится наружный блок системы. Вначале в стене просверливают отверстия, в которые вставляются болты и крепятся металлические кронштейны, которые обычно поставляются в комплекте. Затем на готовую конструкцию подвешивают наружный блок. При закреплении блока между ним и стеной нужно оставить расстояние не менее 5 сантиметров (оптимально 10-15 сантиметров). Обязательно следует проверить надежность крепления, поскольку от этого зависит не только сохранность сплит-системы, но и безопасность прохожих.

Иногда в качестве места установки наружного оборудования выбирают проветриваемый балкон или лоджию. Это не запрещается, но необходимо обеспечить постоянный приток к нему свежего воздуха.

  • Установка внутреннего блока кондиционера намного проще и займет меньше времени. Все что потребуется – это выбрать подходящее место для оборудования и прикрутить к основанию четыре ролика для удобства перемещения. Необходимо располагать кондиционер в непосредственной близости к предметам (не менее полуметра от воздухозаборной решетки). Также не следует ставить агрегат около работающей отопительной батареи или радиатора.
  • На заключительном этапе установки сплит-системы через проделанное в стене отверстие от комнатного блока выводится и подсоединяется к наружному электропроводка, дренажная трубка и воздуховод.

Достоинства и недостатки оконного кондиционера

Климатическая техника в виде моноблока не требует прокладывания фреоновой магистрали между наружной и внутренней частью, это упрощает монтаж и повышает его надежность. Среди плюсов встраиваемого кондиционера:

  • доступная стоимость;
  • долговременная эксплуатация;
  • простота обслуживания и установки;
  • высокая эффективность при компактных размерах;
  • модели со встроенными фильтрами обеспечивают подачу чистого воздуха.

Среди минусов агрегата:

  • повышенная шумность;
  • необходимость изготовления проема в оконном профиле, если он не предусмотрен конструкцией;
  • нарушение герметичности окна.

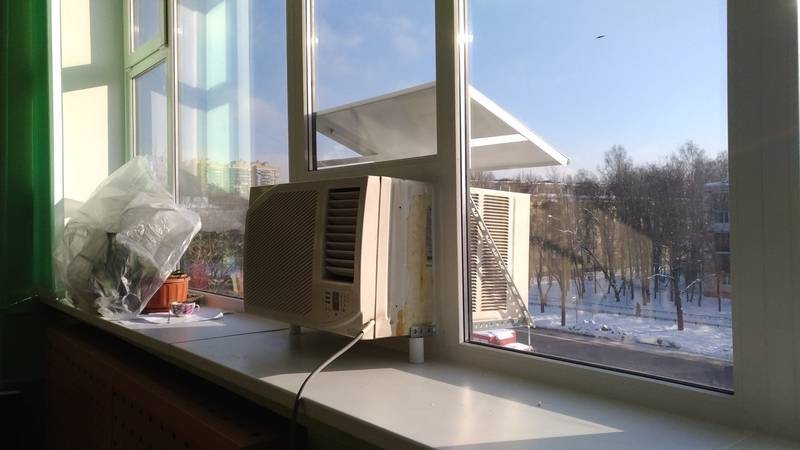

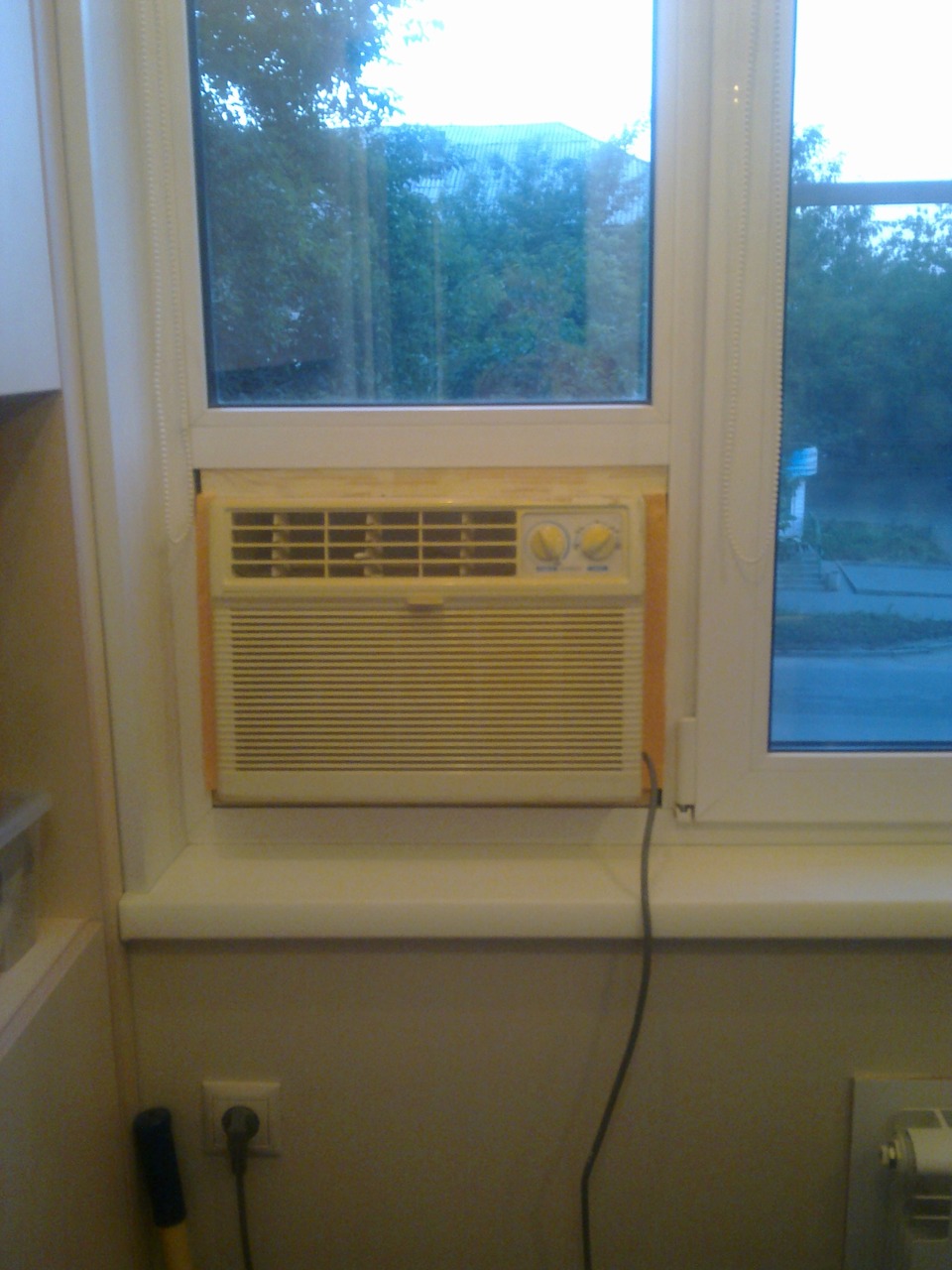

Монтаж оконного кондиционера

Есть два варианта, как установить оконный кондиционер: заказать новый стеклопакет по размерам имеющегося прибора или вырезать отверстие вручную. Второй вариант возможен тогда, если мы закажем сэндвич вставку для стеклопакета.

Отверстие в сэндвич панели вырезают по размерам металлической рамы из уголка, которую покупают отдельно. Закрепление рамки – самый ответственный этап, так как она будет нести на себе вес всего моноблока.

Во время монтажа кондиционера, с помощью уровня, проверяем сторону наклона. Правильная установка предполагает перекос изделия в сторону, выходящую на улицу для беспрепятственного стекания конденсата.

Если наш кондиционер оснащен специальным кожухом от производителя, тогда необходимость покупки рамы отпадает, кожух полностью ее заменяет.

Вставив моноблок в стеклопакет, необходимо позаботиться о защите наружной части от промокания и попадания прямых солнечных лучей, для этого можно сделать козырек или навес. Ни в коем случае не оборачивать и не обшивать корпус полностью, так как не будет происходить воздухообмен, а прибор просто выйдет из строя при первой же попытке эксплуатации.

Во время работы моноблока нельзя закрывать жалюзи, шторы или ставить преграды на пути подаваемого потока воздуха, так падает эффективность работы и преждевременно изнашивается вентилятор.

Аналогично того, как монтируется оконный кондиционер, может быть проведена установка мобильного кондиционера в пластиковое окно, видео в конце статьи предлагает альтернативный вариант замене стеклопакета с сэндвич панелью.

Мобильный кондиционер

В сюжете предлагается менять стеклопакет только на летний период. Причем замена проводится на обработанный лист оргстекла, в котором прорезано отверстие для воздуховода кондиционера.

Оригинальный стеклопакет демонтируется и хранится до того, как потребность в использовании кондиционера отпадет. Аналогично оргстекло хранится до момента, пока снова не понадобится воспользоваться климатической техникой. В этом случае нам просто нужно почитать статью о том, как заменить стекло в пластиковом окне.

Производители

Практически у всех производителей климатического оборудования сейчас можно найти варианты напольных кондиционеров с воздуховодом, выполненных в виде моноблока. Определять выгодные позиции в магазине довольно сложно, даже опираясь на технические характеристики

Однако если нужно найти по доступной цене решение для своего офиса или частного дома, то можно обратить внимание на модели представленные компаниями: Electrolux и Ballu

Электролюкс

В ассортименте представлено пять серий напольных кондиционеров с различным дизайном и набором функций. Ключевыми отличиями является производительность, сниженный шум работы устройства или возможность тонкой очистки воздуха. Подобрать оптимальный вариант помогут подборные буклеты в профильных магазинах или описание на сайте производителя.

Популярность получили серии GEO и ECO за счет своей простоты и надежности в первом случае и улучшенной функции очистки воздуха во втором. В серии GEO, ECO Wave, AirGate, DIO можно найти модели с производительностью от 10000 до 14000 BTU/h, а в серии ECO доступна модель с производительностью на охлаждение до 16000 BTU/h с потреблением всего 1,4 кВт.

Ballu

Отличное предложение по демократичной цене легче найти в каталоге Ballu. Выбирать предстоит из трех серий: Platinum, SMART Electronic, SMART Mechanic. Серия Платинум представлена моделями с производительностью от 9000 до 16000 BTU/h и уникальным дизайном для установки вблизи стенки, чтобы занимать минимум полезного пространства. Две сери SMART ориентированы с оптимальным соотношением цена/качество всецело на мобильность. Узкий и длинный корпус легко перевести на новое место или развернуть, направив поток прохладного воздуха в нужном направлении. В каждой серии представлено по три модели с мощностью от 7000 до 12000 BTU/h.

Плюсы и минусы прибора

Неоспоримым достоинством прибора будет установка в деревянное окно или в стеклопакет из металлопластика. Таким образом владельцы помещения могут существенно сэкономить пространство на стене, чего нельзя было сделать при монтаже стандартной сплит-системы.

Несколько положительных характеристик данного устройства:

  • доступная стоимость;
  • легкость монтажа;
  • возможность самостоятельной установки;
  • мобильность – прибор можно снять и установить в другом месте, например, на даче;
  • миниатюрность конструкции;
  • простота эксплуатации;
  • полное отсутствие потребности в дозаправке хладагентом.

Из минусов, согласно отзывам пользователей, выделяют высокий уровень шума: 40-59 дБ. Еще одна проблема – при установке оконного кондиционера помещение становится более темным, так как часть окна закрывается прибором в одной из частей.

Варианты и правила размещения

Для правильной работы сплит-системы требуется придерживаться основных правил монтажа наружного блока.

При этом стоит соблюдать такие рекомендации:

  • Установить термоизоляцию кондиционера. Это поможет предотвратить перегревание воздуха на балконе, которое наблюдается во время работы устройства.
  • Обеспечить полноценную циркуляцию воздуха на площадке с наружным блоком. Лучше всего ставить кондиционер на незастекленной площадке. Если балкон застеклен, на время включения устройства нужно открывать окна. При установке прибора на парапет это правило можно не соблюдать.
  • Установить желоб для выведения конденсата. Это актуально при креплении блоков на стену, которая находится между балконом и жилой комнатой.

Не стоит крепить наружные элементы вплотную к стенам или потолку.

Можно ли установить кондиционер на застекленном балконе

Многих людей интересует, можно ли установить внешний блок кондиционера на застекленном балконе. Конечно, гораздо лучше делать это в открытом помещении. Однако специалисты отмечают, что вполне допустимо поставить кондиционер и на застекленном балконе. К тому же в таком помещении можно установить внутренний блок и использовать устройство для отопления или охлаждения застекленного балкона.

При этом никаких согласований или разрешений не нужно. Однако на время работы устройства обязательно следует открывать окна, чтобы изделие не перегревалось.

Немаловажное значение имеет также соблюдение таких правил:

  • источники тепла должны располагаться на большом расстоянии от наружного блока;
  • запрещается размещение около газовой трубы;
  • нельзя хранить возле устройства токсичные, легковоспламеняющиеся и взрывоопасные вещества;
  • обязательно нужно монтировать качественное крепление — оно не только выдержит само устройство, но и его вибрацию во время работы.

К тому же при установке кондиционера следует придерживаться таких правил:

  • расстояние до задней стенки должно быть минимум 50 см;
  • интервал до потолка должен быть не меньше 15 см;
  • по бокам до стенок должно оставаться не меньше 10 см;
  • для правильного функционирования блока его следует повесить под углом — это обеспечит нормальное стекание жидкости;
  • длина соединительных трубок должна быть не больше 10 м;
  • блоки можно вешать на разной высоте, однако перепады должны быть не больше 3 м.

Иногда кондиционер применяют для охлаждения или отопления застекленного балкона.

Размеры оконных кондиционеров

Данное устройство предназначено для охлаждения воздуха в одном помещении с определенной квадратурой. Размеры приборов варьируются:

  • длина от 710 до 877 мм;
  • ширина от 428 до 490 мм;
  • высота от 350 до 510 мм.

Размер прибора не должен превышать размер оконного проема, иначе могут возникнуть проблемы в момент установки. Такой агрегат допускается устанавливать в стену, но при условии, если ее толщина не превышает 250 мм. Перед тем, как приобрести модель для установки в пластиковое окно, рекомендуется полностью вычислить все размеры будущего устройства.

Самый маленький оконный кондиционер

Многие стараются максимально сэкономить пространство в помещении, поэтому выбирают небольшие по размеру приборы бытовой техники. В продаже можно отыскать самый маленький кондиционер для окна, его габариты будут следующими:

  • длина – 452 мм;
  • ширина – 325 мм;
  • высота – 313 мм.

Вес устройства не будет превышать 20 кг, поэтому его можно установить самостоятельно. Небольшие по размерам агрегаты не смогут полноценно охлаждать воздух в крупных помещениях. Поэтому такие устройства рассчитаны на маленькие комнаты, площадью до 15 квадратов.

Рекомендуем еще несколько интересных статей:

  1. Лучшие очистители воздуха для квартиры;
  2. Как сделать воздух в квартире свежим
  3. Какой кондиционер лучше — инверторный или обычный.

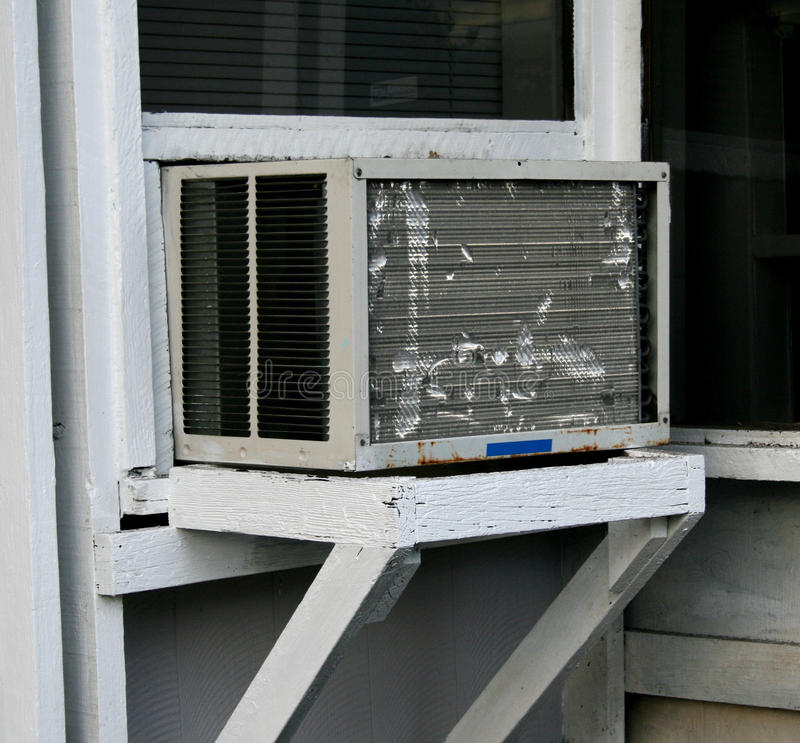

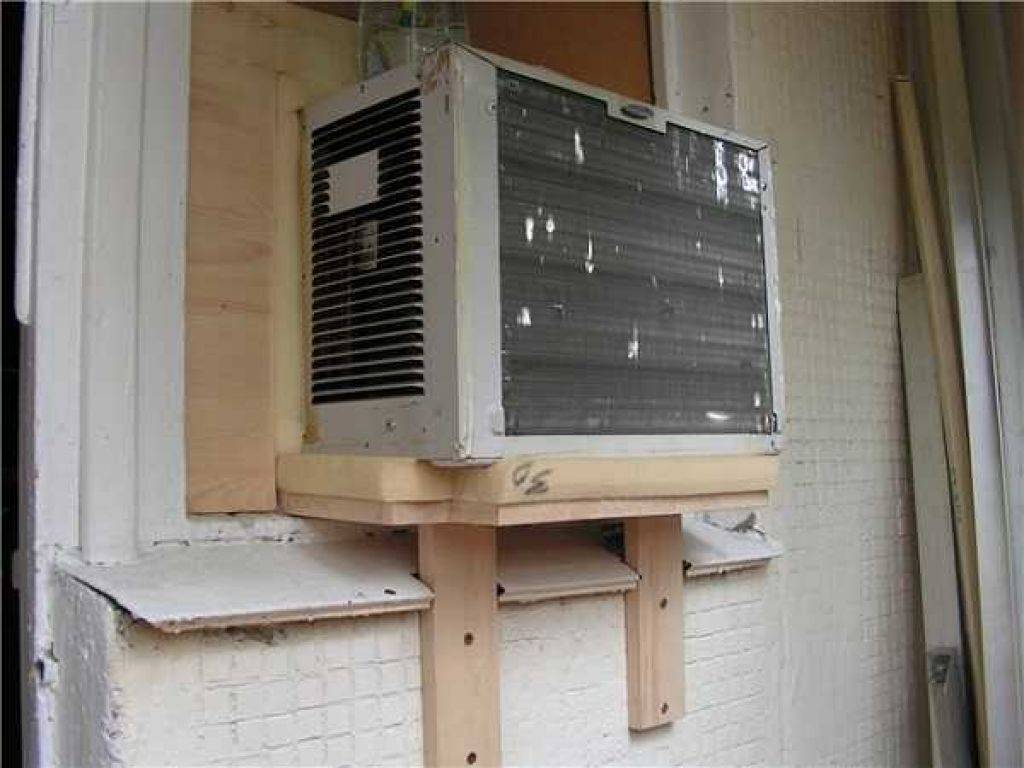

Как правильно расположить кондиционер

Прежде чем осуществлять установку оконного типа кондиционера своими руками, надо изучить следующие правила к расположению устройства.

  1. Устройство должно быть прочно закреплено, чтобы его работа не создавала постороннего шума из-за вибрации.
  2. Недопустимо попадание прямых солнечных лучей на оборудование — надо устанавливать защитный навес.
  3. Внешняя часть изделия должна выступать за пределы помещения не менее чем на 25-30 см.
  4. Тыльная часть устройства должна находиться от любого препятствия не ближе полуметра, иначе воздушной массе будет трудно циркулировать в ограниченном пространстве, что повлечет за собой снижение эффективности изделия.
  5. Боковые отверстия устройства, обеспечивающие поступление наружного воздуха вовнутрь, должны постоянно быть свободными и не закрываться стеной здания.
  6. Для эффективного отвода собирающейся жидкости, устройству при установке обеспечивают минимальный наклон в сторону улицы.
  7. Все виды аналогичного класса кондиционеры располагаются на высоте не ниже 75 см от уровня пола.

Досконально выполнив все перечисленные правила, вы обеспечиваете долгую и безаварийную эксплуатацию вашего кондиционера.

Монтаж на парапет

Многие специалисты по обслуживанию кондиционеров советуют установить внешний блок на парапете балкона. По всем юридическим законам

установка кондиционера на наружной стороне лоджии не считается нарушением облика здания. Такое размещение освобождает вам место для установки емкостей для выращивания цветов, можно оборудовать выносное помещение веревками для сушки белья. По парапету удобнее провести дренажную трубу для слива конденсата, но есть и негативные нюансы, о которых пользователи не догадываются.

  1. Выносные блоки систем кондиционирования имеют довольно существенную массу — от 60 до 80 кг, поэтому система крепления их должна быть особо прочной. Возможно, понадобятся специальные стальные кронштейны усиленной жесткости, а это лишние денежные затраты.
  2. При работе вентилятора и компрессора происходит вибрация, поэтому необходимо установить специальные амортизаторы, чтобы она не передавалась на систему крепления и не способствовала ослаблению гаек.
  3. Модуль лучше устанавливать таким образом, чтобы свести к минимуму расстояние между обоими блоками. Надо учитывать и солнечные лучи, поэтому лучше установить блок на боковой стороне балкона с остеклением.

Выбор места установки

Существуют определенные критерии по выбору варианта установки мобильного кондиционера. Для офисного и жилого помещения они будут разными. При этом необходимо учитывать расположение мебели, а также тип самого прибора.

Если кондиционер относится к категории закрытого типа, его можно установить на тумбу, полку или разместить в углу комнаты. Струя холодного воздуха будет исходить от него наискосок вверх. После этого охлажденные воздушные массы будут опускаться вниз. Если установить подобное оборудование на возвышенности, струя воздуха будет распространяться по потолку. В этом случае охлажденные массы будут опускаться вниз равномернее.

Если устанавливать напольный кондиционер на возвышенности, его трубу можно спрятать в межпотолочном пространстве, соорудив соответствующую конструкцию.

Для кондиционеров открытого типа существует другой критерий в вопросе его размещения. Прохлада распространяется от прибора в ширину на 3 м, а в высоту – на 2 м. Поэтому размещение кондиционера на столе приведет к неравномерному распределению охлажденного воздуха в помещении.

Конструкция и особенности моноблока

Современные модели оконных кондиционеров обладают широкими функциональными возможностями. Они рассчитаны не только на охлаждение, но и на обогрев помещений. Антибактериальный фильтр избавляет поступающий воздух от пыли, вредных микроорганизмов и запаха.

Недорогие модели кондиционеров бесперебойно работают в умеренных условиях, если техника подвергается интенсивным нагрузкам, лучше выбрать мощный аппарат известного бренда. Такие моноблоки комплектуются электронной системой управления и дистанционным пультом. Выбирать кондиционер в окно необходимо осмысленно, ориентируясь на площадь помещения, мощность устройства, соотношение его параметров и размеров оконной конструкции.

Как установить оконный кондиционер

Установка оконного кондиционера своими руками:

1. Подготовка оконного проема

В проеме окна любого типа всегда можно найти наилучшей участок для установки кондиционера:

  •  снимите стекло;
  •  вставьте «перемычку»
  •  вырежьте стекло по нужному размеру.

Если оборудование монтируется в стену:

  •  пробурите отверстия в стене;
  •  сделайте на ней разметку для фиксации техники;
  •  начертите соответствующие кондиционеру линии;
  •  при помощи дрели просверлите вовнутрь контура отверстия на расстоянии 500 мм от линий;
  •  вмонтируйте кронштейн и корпус кондиционера.

Рекомендации:

  • если техника устанавливается в проеме окна, имеющего расстояние между рамами более 25 см, то эксплуатация кондиционера возможна лишь при наличии в наружной раме форточки;
  • если оборудование монтируется в стену, то ее толщина не должна быть больше 0,25 м.

2. Сегодня, представленные на рынке модели кондиционеров, позволяют создавать их монтаж даже при отсутствии доступа наружу и не открывающихся окнах. Это производится благодаря тому, что из корпуса вынимается весь механизм, и он фиксируется к стене или кронштейну. Для обеспечения нормального стока воды задняя корпусная часть должна быть немного наклонена вниз, а правая и левая должны располагаться на одном уровне. Участки соединения необходимо загерметизировать. Если стены в помещении не очень прочные, то кронштейн кондиционера можно опереть на пол.

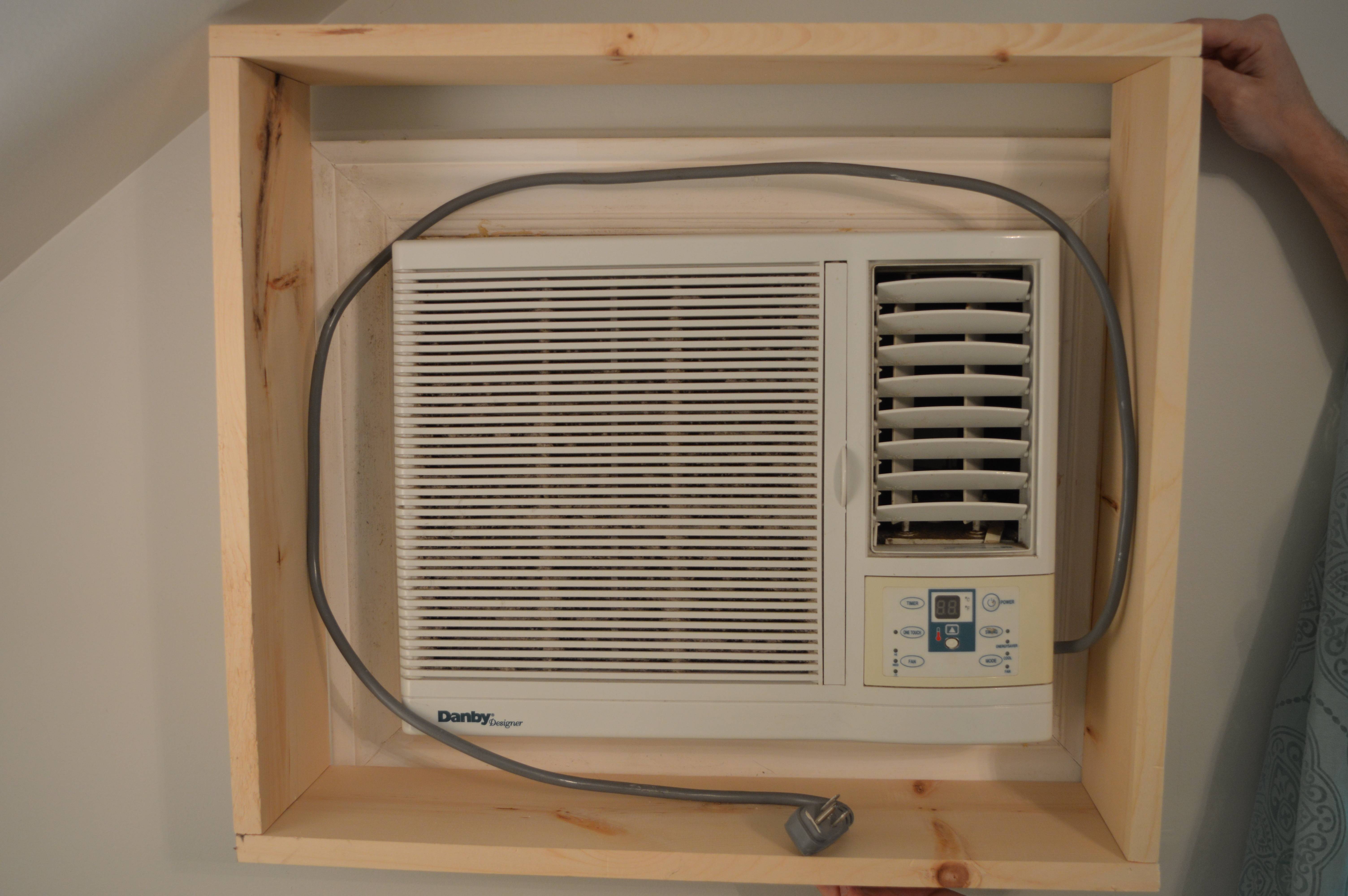

3. Соберите кондиционер в корпус. Если же при транспортировке для защиты вентилятора и компрессора использовались прокладки для амортизации, то их необходимо устранить. После монтажа техники в корпус, удостоверьтесь в том, что ее задняя часть немного наклонена вниз. Для 12, 9 и 7 модели уклон должен быть 0,65 см, а для 24 и 18 — 1 см.

Образовавшиеся зазоры между кондиционером, стеной и корпусом необходимо заделать герметиком и поролоном. Затем можно закрасить поврежденные участки.

4. Монтаж дренажного шланга

Поскольку при функционировании кондиционера воздух в помещении охлаждается, влага начинает конденсироваться. Поэтому если не подключить данное оборудование, вода начнет капать из сливного отверстия наружу. В том случае, если дренажный шланг изгибается, проверьте отсутствие воздушной пробки. Не допускайте соприкосновение трубки с поверхностью земли и уровнем воды в емкости.

5. Электропитание кондиционера оконного типа:

  • данную технику обязательно следует заземлять, при этом клеммы и провод должны быть прочно зафиксированы;
  • все оборудование для электропроводки должно соответствовать ГОСТам, монтажной инструкции и стандартам безопасности;
  • для питания кондиционера следует создать отдельную линию с независимым от базового предохранителя автоматом;
  • напряжение питания данной техники должно быть от 90%-110%;
  • емкостный ток выключателя в 1,5 раза должен превышать максимально потребляемый ток самого оборудования.

По завершению монтажной деятельности внимательно проверьте свою работу и лишь, затем включайте кондиционер. Если у вас нет возможности решить какую-либо проблему, то обратитесь за помощью к специалистам.

Установка оконного кондиционера своими руками видео:

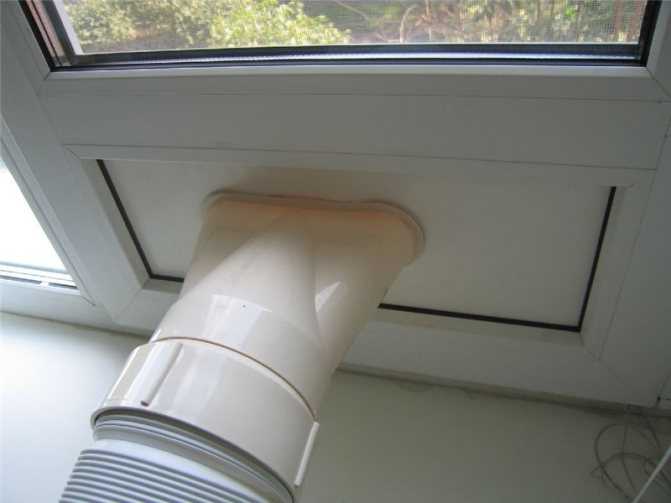

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?


Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

  • Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
  • При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

Открытая створка


Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

  • Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
  • Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

  1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
  2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
  3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.
