Заливка бетона
Подготовка к заливке
Перед началом работы необходимо обеспечить подходящую площадку для заливки бетона. Поверхность должна быть чистой, ровной и гладкой.
Для предотвращения протекания бетона через пол или стены, необходимо установить гидроизоляцию. В качестве гидроизоляции может использоваться пленка или специальные битумно-полимерные материалы.
Подготовка бетонной смеси
Для заливки плит перекрытия рекомендуется использовать бетон класса не ниже B25. Для приготовления бетонной смеси требуется вода, цемент и заполнители (песок, щебень)
Важно соблюдать пропорции указанные в технической документации
Бетонную смесь следует перемешивать до достижения однородной консистенции. Для этого можно использовать специальные бетоносмесители или смешивать руками с помощью лопаты.
Заливка бетона
Перед заливкой плит перекрытия необходимо установить опалубку, которая будет служить временным ограничителем для бетона. Опалубку следует зафиксировать, чтобы она не смещалась под воздействием давления бетона.
Затем можно приступать к заливке бетона. Бетонную смесь следует распределить равномерно по всей площади перекрытия
Необходимо уделить особое внимание углам и краям, чтобы избежать образования пустот или неровностей
После заливки следует аккуратно распределить бетон по всей поверхности с помощью штукатурной или арматурной стремянки. Это поможет удалить возможные пустоты и обеспечить плотное прилегание бетона к опалубке.
Для устранения возможных воздушных пузырей и пустот следует провести вибрирование бетона.
Уход за бетоном
После заливки бетона следует обеспечить его правильный уход. Во избежание скоростного высыхания, поверхность следует увлажнять с помощью воды или покрыть полиэтиленовой пленкой.
Бетону требуется время для затвердевания и набора прочности. Обычно процесс полного затвердевания продолжается не менее 28 дней.
Обратите внимание, что наступать на свежезалитый бетон запрещено до полного затвердевания. Поэтому необходимо ограничить доступ на заливочную площадку и предупредить других работников о ее использовании
Правильная заливка бетона – это залог надежности и сохранности плит перекрытия между этажами. Следуя рекомендациям и правилам, вы сможете выполнить данную операцию качественно и безопасно.
Технология монтажа
Технология монтажа фундамента с использованием готовых плит аналогична строительству плитного основания. Но в первом случае на подготовленную основу укладывают заводские изделия, а во втором – устанавливают опалубку, арматурный каркас и заливают бетоном. Для сборной конструкции щиты требуются, чтобы сделать стяжку поверх фундаментной поверхности.
Монтаж плит
Схема сборного плитного фундамента в общем случае состоит из следующих элементов:
- песчано-щебневой подушки;
- слоев гидроизоляции и утеплителя;
- железобетонных плит;
- стяжки.
Технологию реализует на практике в следующей последовательности:
- делают разметку стройплощадки с помощью веревки и деревянных колышков;
- выкапывают котлован глубиной до 0,5 м (в зависимости от толщины подушки и плит);
- выравнивают его дно;
- засыпают песчано-щебневую подушку, хорошо утрамбовывая ее при этом;
- укладывают гидроизоляционное покрытие, а на него – утеплитель;
- производят монтаж плит;
- соединяют их с помощью арматурных прутьев;
- замешивают рабочий раствор;
- заделывают имеющиеся стыки;
- устанавливают опалубку по бокам конструкции небольшой высоты;
- заливают стяжку слоем примерно 3-5 см, разравнивая бетон правилом;
- после набора требуемой крепости монолитом щиты снимают.
В качестве гидроизоляции часто применяют рулонные материалы (например, рубероид), а для утепления – пенополистирол экструдированный или пенопласт. Торцы изделий также теплоизолируют.
Бетон покупают готовый либо приготавливают самостоятельно. Рекомендуется использовать марки от М300.
Процесс схватывания стяжки занимает до месяца и определяется климатическими особенностями региона. Перед заливом стяжки можно сверху на плиты укладывать арматурную сетку. Это упрочнит создаваемую конструкцию.
При работе следует контролировать ровность полученной поверхности стяжки в горизонтальной плоскости, чтобы не производить в дальнейшем выравнивания. Также диагонали построенного основания должны быть равными друг другу.
Для хозяйственных построек, гаражей утеплитель не требуется в большинстве случаев. На твердых почвах под такие нетяжелые строения плиты укладывают даже непосредственно на грунт без рытья котлована и засыпки песчаной подушки. Но гидроизоляцию рекомендуется выполнять всегда.
Характеристика плит перекрытия представлена в следующем ролике.
Монтаж плит на цоколь показан в следующем видео.
Строительство фундамента из плит обходится дешевле заливки монолитной конструкции и осуществляется за более короткое время. Из-за того, что итоговая конструкция является сборной, на ней воздвигают сравнительно легкие строения. К выбору изделий для строительства домов следует подходить правильно: приобретать сертифицированную продукцию у проверенных производителей. От качества ЖБИ будет зависеть долговечность и надежность опорной конструкции. Для гаражей, сараев можно воспользоваться бывшими в употреблении материалами, что сократит расходы.
Раствор для укладки плит перекрытия
Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.
Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.
По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).
Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.
Маркировка плит перекрытий
ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.
Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.
Технология монтажа плит перекрытия
До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).
Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.
Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.
Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем
Машинист крана поднимает панель и подводит на место укладки.
Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.
Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.
Ослабляют и убирают стропы.
Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.
Длина опирания плиты не должна быть менее 12см.
Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.
3 – несущая стена
Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.
Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.
В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.
Наименьшая длина опирания в мм плит длиной 6 м
на стальные конструкции – 70 ммна железобетонные конструкции – 75 ммна каменные конструкции – 120 мм

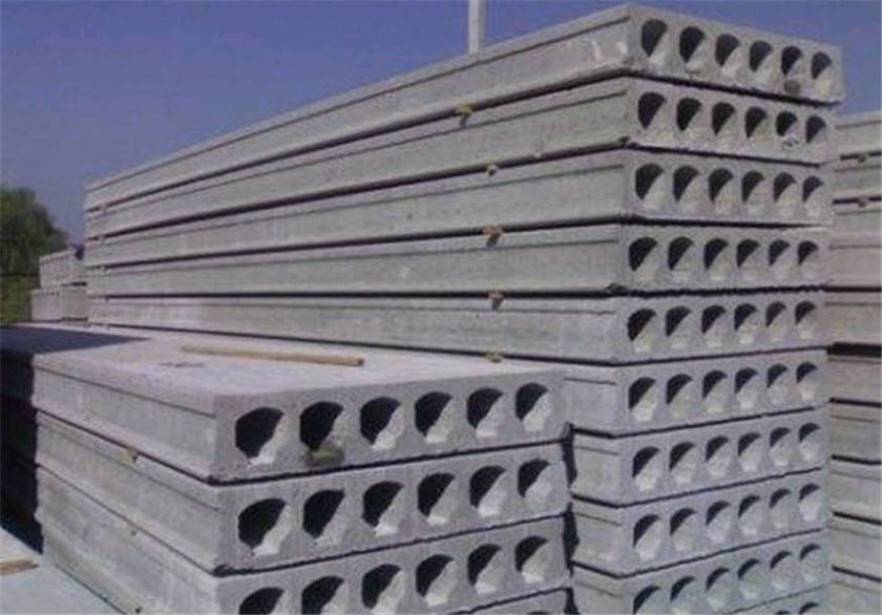

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.
Характеристики плит
- прочность, долговечность;
- водостойкость;
- огнестойкость до 180 мин;
- простой быстрый монтаж;
- возможность применения в качестве несущих стен;
- допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.
Преимущества пустотелых ЖБИ по сравнению с полнотелыми:
- повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
- сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
- применение в сейсмоопасных зонах;
- высокая несущая способность;
- проще транспортировка, монтаж;
- увеличенный полезный объем помещений;
- возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
- сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.
При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:
- трещины шириной более 0,3 мм;
- имеются участки с обнаженной арматурой;
- не соответствует размер;
- уклон поверхности более 8 мм;
- раковины и размывы диаметром более 15 мм;
- сколы на ребрах глубиной от 1 см и длиной от 5 см;
- недостаточная толщина слоя бетона между стержнями и стенками.
Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.
На торце находятся:
Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).
Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.
Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки). Пример: ПК 26-15-12,5та.
Не забываем заранее подготовить раствор
В зависимости от габаритов используемых плит подготавливается раствор из расчета 2-6 ведер на одну плиту. В противном случае следует заранее заказать раствор, который бы обладал такими показателями, как марочная прочность. Так как класть правильно плиты перекрытия? В зависимости от некоторых факторов, пастель будет укладываться для нескольких или одной панели:
- учитывая монолитные участки, большинство профессионалов одновременно наносят пастель на несколько изделий (точное количество будет напрямую зависеть от опыта и сноровки);
- также не последнюю роль будет играть окружающий климат. Если стоит жаркая погода, то раствор быстро высохнет и потеряет свои свойства, а в мороз он попросту замерзнет.
Рабочей поверхностью принято считать нижнюю грань плиты. Для контроля над горизонтальным уровнем используется один человек, который находится снизу с пузырьковым уровнем. Контроль должен производиться одновременно в двух направлениях, при этом следует учитывать уровни между панелями и этажами. Если есть необходимость, то верхний слой фундамента демонтируют и создают новый и более ровный.
Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент
Ленточный фундамент является наиболее распространенным вариантом опоры для частных домов и малоэтажных построек. После того, как лента фундамента возведена, необходимо обустроить основание для пола первого этажа. В последнее время все чаще для этого используются железобетонные плиты перекрытия. О разновидностях плит перекрытия, этапах укладки их на ленточный фундамент расскажем в статье.
Железобетонные плиты перекрытия изготавливаются по двум технологиям – с применением опалубки и без нее.
В первом случае бетон заливают в опалубку, после этого с помощью вибрации его уплотняют, на последнем этапе изделия подвергают термообработке. Железобетонные изделия данного типа можно узнать по немного неровным краям и шероховатой поверхности. Они более прочные, долговечные, обладают изоляционными свойствами.
Безопалубочная технология предполагает заливку бетонной ленты, которая после набора прочности разрезается на плиты стандартного размера. Они получаются с более гладкой поверхностью и ровными краями.
Кроме этого плитные изделия делятся на:

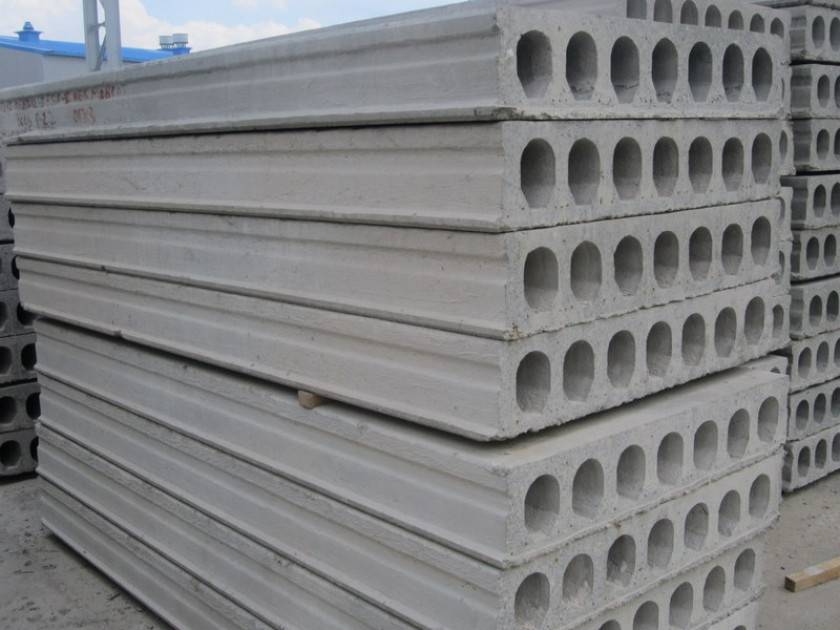

Пустотные (со сквозными продольными отверстиями).
- Монолитные (полнотелые с усиленным армирующим каркасом).
- Облегченные (армируются натянутой сеткой).
- Сплошные доборные (доборные элементы из бетона высокой прочности).
- Ребристые или шатровые (с ребрами жесткости, повышающими устойчивость к механическим воздействиям).
- Полнотелые (самые прочные, но и самые тяжелые).
Пустотные плиты обладают хорошими теплоизоляционными и звукоизоляционными характеристиками, при этом они имеют небольшой вес. Именно ими чаще всего накрываются ленточные фундаменты в малоэтажном строительстве. Они ненамного утяжеляют общий вес здания, поэтому под них не нужно сооружать ленту повышенной прочности.
Возводя здание на подвижном грунте, иногда используют шатровые плиты. Они изготавливаются с двумя продольными ребрами жесткости, благодаря чему имеют П-образную форму. Обеспечивают максимальную защиту фундаменту и надземной части здания от деформаций.
Применяют и полнотелые перекрытия тоже, но это не самый рациональный вариант. Они слишком тяжелые для фундамента малоэтажного дома.
Что включает в себя подготовительный этап
Для начала следует подготовить сам фундамент
Для успешного результата важно точно и правильно собрать основание, на которое уже будет положена плита
Внимание следует уделить горизонтальной плоскости фундамента. Вот следующая последовательность действий:
- Измерение величины создаваемых перепадов по высоте
- Определение максимальной величины, учитывая которую будет выбран тот или иной способ выравнивания поверхности
- Выравнивание основания
Если в фундамент входили сборный блоки, он будет усиливаться с помощью армопояса, причем его толщина должна составлять не меньше 20 сантиметров. Таким образом, происходит следующее:
Нагрузка, которая создавалась отдельными элементами перекрытия, будет равномерно распределена по всему периметру
Армопояс выполняет функцию равномерного распределения нагрузок
Фундамент сможет справляться с более тяжелой нагрузкой Поверхность фундамента будет ровнее Жесткость строения увеличится
Заливка армояса может выполняться двумя способами: один раз по всему периметру, а также послойно. Причем послойно делают только тогда, когда высота пояса больше рекомендуемых значений. Опытный мастер скажет, что лучше всего выбрать разовую заливку, так как это поможет избежать формирования стыков.
Так как плиты весят немало, заранее продумываются все подъездные пути и в случае необходимости следует удалить мешающие камни, растения, уплотняется земля, а также выравнивается то место, где будет находиться техника.
Случается такое, что во время хранения панели начинают растрескиваться. Чтобы этого избежать, придерживаются следующей последовательности действий.
- Площадка должна быть ровной, без бугров и впадин
- Все бруски, которые будут использоваться в качестве прокладок, должны быть примерно одинаковые по толщине.
- Пустотелые плиты не должны контактировать между собой во время складирования.
Когда вся подготовка к работе будет завершена, плиты перекрытия кладутся на фундамент
Необходимо соблюдать технику безопасности, так как при неосторожном движении можно серьезно покалечиться
Рассмотрим, как производится монтаж.
Фундамент покрывается слоем цементного раствора, причем слой должен быть одинаковой толщины.
Слой цементного раствора должен быть одинаковой толщины во всех местах
Когда элемент начинают опускать к месту монтажа, стропы натягиваются и удерживают его. Так, с помощью регулировки рычага, можно разместить нужный элемент в правильном месте После того, как будет проверен размер контактной площади, плита должна опуститься вниз на фундамент Если нужно, положение плиты регулируется Соединение плит между собой с помощью строповочных проушин, а также крепеж к фундаменту анкерами
Заделываем стыки
Подобный теплоизоляционный материал необходим только для утепления наружного периметра в зданиях и сооружениях. Стоит отметить, что железобетонные изделия имеют продольные грани, поэтому швы образуются в любом случае. Ширина несущих стен зачастую больше, нежели соседствующие плиты максимальной ширины. Стыки можно заделать при помощи М100. В противном случае придется связывать имеющиеся плиты перекрытия между собой, но для этого понадобится бетон марки В12,5 и больше.
На определенных участках внутренних несущих конструкций могут быть расположены вентиляционные каналы, которые берут свое начало из подземного уровня. Перед использованием смеси в этом случае необходимо предварительно продлить имеющиеся каналы для труб в следующий этаж, делая кладку под них.
Использование этой технологии позволит уложить ПК на подготовленный фундамент в сжатые сроки, при этом, не уменьшая показатель прочности горизонтального диска перекрытия. Это позволит обеспечить прочную связь между несущими конструкциями, тем самым делая здание более безопасным в случае наступления стихийного бедствия. Монтаж плит перекрытий лоджий делается по тому же принципу.
Плита перекрытия это. Особенность использования
Плита перекрытия — это монолитное армированное железобетонное изделие в форме плоской панели. Конструктивно можно разделять плиты с пустотами цилиндрической формы по всей длине плиты (многопустотные) и сплошные (монолитные).
Толщина многопустотной плиты обычно равна 220 мм. Монолитные плиты перекрытия чаще имеют толщину 120 мм (160 мм при изделиях длиной более 6,6 м). Такие габариты выбраны с учетом максимально допустимых нагрузок на конструкцию. Несущая способность — это очень важный показатель, который закладывается в проектную марку плиты и определяется ее маркировкой.

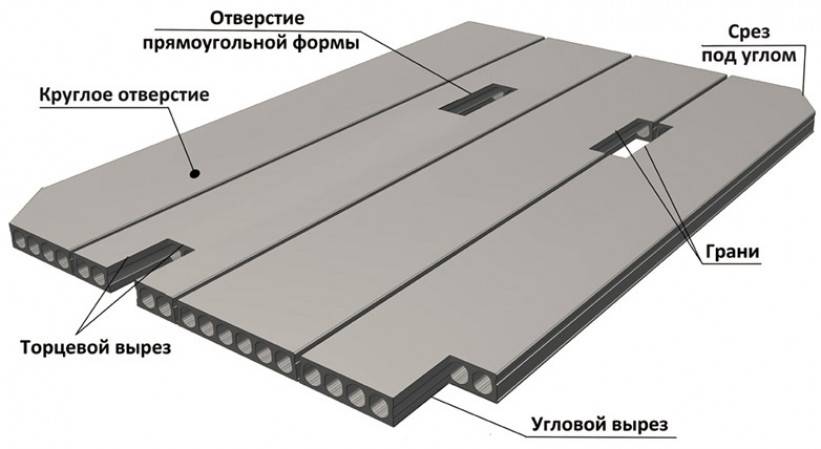

Размеры плиты перекрытия можно корректировать в сторону уменьшения по определенным правилам. Обжатие стержней арматуры в плите перекрытия осуществляется по всей ее длине, поэтому при резке не нарушается монолитное соединение арматуры с бетоном и несущая способность остается неизменной. Если же колоть плиту перфоратором, то велика вероятность нарушить связь внутри изделия.
Резку плиты лучше всего проводить по месту. Сначала необходимо уложить и хорошо закрепить плиту. После демонтажа ненужной части плиты круглые отверстия выхода пустотообразователей необходимо тщательно заделать бетонной смесью на глубину 15 см.
Преимущества использования плит перекрытия:
- Многопустотные плиты имеют меньший вес, что дает возможность снизить нагрузку на фундамент.
- Хорошие телло- и звукоизоляционные качества позволяют избежать лишних расходов на дополнительную изоляцию перекрытий.
- Использование плиты перекрытия — это наиболее простой и удобный способ получить ровную и прочную основу для укладки декоративного пола.
Укрепление при помощи армопояса
Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.
Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.
Правильная укладка плит перекрытия позволит получить устойчивую и долговечную основу для здания, при этом есть моменты, которые следует помнить, чтобы все прошло удачно.
Плиты надо заказывать заранее, так как это достаточно ходовой товар и его не делают на склад. Месяц — оптимальный срок на изготовление материала.
Есть правила по транспортировке и хранению плит, которые требуется соблюдать. Обязательным является наличие подложки и прокладок
Все это делается во избежание повреждений плит.
Важно качество закрепительного раствора, он не должен быть слишком густым и содержать посторонние предметы.
Для сокращения расходов лучше провести укладку сразу после получения материала, к этому моменту подъемный кран также должен быть уже на месте. Либо как следует спланировать разгрузку материала.
Важно не забыть заделать пустоты.
Все работы выполнять согласно требованиям техники безопасности, с особой внимательностью и соблюдая технологию укладки.
Если речь идет о частном строительстве, то, как показывает практика, пустотелые плиты перекрытия можно правильно уложить и своими силами. При этом – ничуть не хуже, чем это выполнит строительная бригада по найму. Главное здесь – все делать аккуратно, без спешки и с учетом наших советов.
Итак, один из самых популярных видов плит перекрытия, которые используются при возведении частных домов и коттеджей, – это пустотелые плиты заводской готовности. Именно о них мы и поговорим сегодня.
Важно!
Плиты перекрытия укладывают только на наружные и внутренние несущие стены. Все остальное (ненесущие стены и перегородки) возводится после того, как был закончен монтаж плит
Как правило, нижняя сторона плиты служит потолком для нижнего этажа, поэтому опора плиты (стены или блоки фундамента) должна быть выровнена по высоте до идеально плоского состояния. Только в этом случае будут отсутствовать «ступеньки» между соседними плитами. Добиться ровной плоскости опоры можно с помощью обычного строительного уровня.
Плиты перекрытия укладываются на тонкий слой раствора (постель из раствора), к которому также предъявляются особые требования:
- Раствор должен быть достаточно жидким и нанесен на несущую стену в минимальном количестве.
- Песок для раствора должен быть хорошо просеян. Иначе даже небольшой камешек нарушит ровную плоскость потолка и сведет всю работу на «нет».
Отметим, что главная задача раствора – равномерно передать всю нагрузку от плит перекрытия на поверхность опоры
Поэтому так важно следить за качеством раствора
Плиты кладут вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича – 12-15 см, а на стену из бетона – 7 см. Чтобы плиты не «ходили» в горизонтальной плоскости, их крепят с помощью кольцевого анкера к опоре. После того, как монтаж плит перекрытия закончен, можно приступать к их черновой отделке.
Вот несколько моментов, которым нужно уделить особое внимание:
- При укладке плиты ее гладкая сторона должно смотреть вниз, а шероховатая – вверх.
- Плиты подгоняются друг к другу по нижней стороне.
- Песок, вода и цемент нужно подготовить до начала монтажа плит перекрытия.
- Перед тем, как приступать к черновой отделке, необходимо заполнить пустотные отверстия в плитах. К примеру, с помощью щебня, керамзита или бетона. В противном случае, в них может попасть более дорогой раствор, который используется при устройстве стяжки. По нашему опыту, в эти отверстия может поместить очень много раствора.
- Плиты перекрытия нужно заказывать заранее, т.к. они редко бывают в наличии на складе, а примерное время изготовления – около 2-х недель.
- Для монтажа плит потребуется кран и 2-3 человека.
Надеемся, наши советы будут вам полезны. А сейчас мы приглашаем вас
Подготовка опорных площадок
Перед тем, как укладывать плиты перекрытия
, необходимо тщательноподготовить опорные площадки .
- Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
- Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
- Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.
Как опирать
Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.
