Описание и разновидности указателей напряжения

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

• светодиод;
• резистор;
• диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Указатели напряжения до 1000 В. Испытание средств защиты

admin

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

Плановые проверки и испытания указательных устройств

     Независимо от активности использования, все без исключения УВН должны проходить периодические лабораторные электроиспытания 1 раз в год. В основном такие процедуры касаются диэлектрических свойств изолирующей части и показателя напряжения, при котором срабатывает индикатор.

     Устройства, имеющие видимые повреждения целостности или трещины диэлектрической секции, признаются непригодными к использованию.

     Дальнейшая проверка производится следующим образом:

1. Рабочая часть отсоединяется от изолирующей

2. К освободившейся втулке с резьбой и к электроду, предварительно закрепленному к рукояти, подключается трансформатор ВН

3. Подается испытательное напряжение, значительно превышающее номинальное, на 5 минут.

     Для проверки индикации, к трансформатору подключают щуп рабочей части и резьба, посредством которой она совмещается с изолирующей частью. Высокое напряжение поднимают постепенно. Индикатор исправного прибора должен загореться при достижении величины напряжения равной 25% от номинального значения конкретного УВН (например, для прибора, рассчитанного на 10 кВ, сработка произойдет при достижении 2,5 кВ).

     Главное условие при работе с любым электроизмерительным и токоуказательным инструментом или прибором – строжайшее соблюдение правил безопасности.

Испытания

Проведение испытательных работ зависит от типа указателя. Испытания УН до 1000 В проводятся на основании ГОСТа 20493-90(открыть и прочитать ГОСТ можете выше), ГОСТа 2933 и соответствия следующим требованиям:

1. Мастер определяет порог срабатывания и измеряет ток миллиамперметром, включённым одновременно с УН.
2. Затем проверяют схематическое соответствие участка и изоляции. Для этого соприкасающиеся участки и поверхность корпуса оборачивают в фольгу, оставляя до контакта с током не меньше 10 мм.

Один проводок соединяют с контактом-наконечником, а второй (заземлённый) с фольгой. У двухполюсных приборов 2 корпуса обматываются фольгой, а гибкий соединитель опускают в воду таким образом, чтобы она не доходила до рукояток 10 мм.

Испытания ПИН-90:

УН выше 1000 В испытывают с помощью лампы таким образом:

1. Определяют напряжение порога по времени срабатывания УН (основной и изолирующей частей), прикладывая от установки провод:

• к наконечнику, элементам соединения;
• к контакту и временному электроду, граничащему при установке с частями изоляции и эксплуатации.

1. К данной группе УН не применяют механические испытания.

При проверке фазировки, ориентируются на схему совпадения и подвергают воздействию тока изолирующие части и соединитель. Испытание провода проходит в воде, при этом свечение лампочки фиксируется прибором.

Любые испытания УН, согласно техническим требованиям, проводят не реже, чем 1 раз в 2 года. Лабораторные испытания имеют право проводить организации, у которых для этого есть соответствующая лицензия.

Испытания УВН 10 кВ:

3 способа проверки УН:

Указатель низкого напряжения

От правильности использования индикатора напряжения будет зависеть безопасность и даже жизнь мастера! Предлагаем вам рассмотреть принцип работы указателей разного напряжения, методы их использования и разновидности.

Разновидности и типы

Существует определенная классификация.

1. По напряжению такие приборы, как указатели напряжения делятся до 1000 и выше 1000 В. Для бытового использования чаще всего применяют низковольтные устройства до 1000 В, т.е. 1 кВ. И все-таки эти указатели именно высокого напряжения. По нормативам правил устройства электрических установок, безопасным для человеческого организма стало напряжение переменного тока до 50 В, а также постоянного тока до 120 В. При неблагоприятных условиях, таких как токопроводящая пыль или влажность высоким признано напряжение переменного тока с показателем до 25 В, а постоянного тока до 60 В. Устройства для измерения напряжения выше 1000 В применяют профессиональные электрики, а вот брать их для проверки электрических сетей 380 и 220 В не является целесообразным. К примеру, это УВНУ-10, оснащенный выносной штангой.
2. По типу электрода – для постоянного или переменного. В бытовом использовании указатель высокого напряжения не применяется для постоянного тока. Кроме того, многие современные индикаторы являются универсальными.
3. По исполнению приборы напряжения до 1000 В делятся на двухполюсные и однополюсные. Первый вариант предпочтительнее, если идет речь про точность и гарантированное определение опасных потенциалов, а второй вариант по большей части представляет собой индикаторную отвертку, а не измерительный инструмент.
4. Метод использования – бесконтактный или контактный. Первый вариант применяют для того, чтобы находить скрытую проводку, а еще не может гарантировать полную безопасность. Второй вариант разработан для того, чтобы работать с открытыми токоведущими элементами, а еще гарантирует точное определение потенциала (его наличия или отсутствия).
5. По типу индикатора устройства бывают светодиодными, неоновыми или же цифровыми. Если говорить о последнем случае, то можно с наивысшей точностью выявить значение напряжения. Но это по большей части сервисная функция, а не необходимая.

Но лучшим устройством является универсальный указатель низкого напряжения.

Общий принцип действия указателей низкого напряжения

Для того, чтобы индикатор срабатывал (вне зависимости от разновидности) следует обеспечивать протекание электрического тока по цепи устройства. При этом крайне важным вариантом является обеспечение безопасности мастера. Двухполюсные конструкции исключает прикосновение открытых частей тела к токоведущим элементам. А вот однополюсный указатель напряжения функционирует лишь при касании пальцем вспомогательного элемента (т.е. электрода). Как итог, конструкция обязательно должна включать в себя ограничительную систему электротока до безопасного значения. После того, как снизится токовый пирог, устройство превратится в прибор низкого напряжения, вне зависимости от настоящего потенциала на токоведущих элементах.

• Двухполюсные приборы представляют собой классическую электрическую цепь, в которой ток протекает от фазы до нулевого (или же заземленного) проводника электрической установки. За счет этого можно гарантированно определять наличие потенциала, а еще измерить напряжение на специальном контрольном участке.
• Однополюсные указатели применяют индукционный ток для срабатывания индикатора, который протекает через тело мастера. Для срабатывания хватит и простой фазы на проверяемом элементе электрической установки или проводнике. Точность прибора небольшая, а потому определить напряжение таким методом будет нереально.

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Конструкция

Указатели классифицируются по различным видам, но конструкция для них является идентичной, и состоит из:

• компактной рукоятки;
• изолирующей корпусной части;
• рабочей поверхности (корпус, сигнальная лампа, конденсатор);
• проводника.

Корпус указателя надёжно защищён от попадания пыли и влаги, и выполнен из электроизоляционного материала, имеющую шероховатость поверхности, не ниже 3 класса по ГОСТу 2789-73. В зависимости от того, к какому виду относится указатель, у него будут присутствовать дополнительные детали конструкции.

Если однополюсные приборы имеют только один корпус, то у двухполюсных присутствуют сразу два. Корпуса у двухполюсного УН соединяются друг с другом гибким проводом до 100см, с изоляционным утолщением у входа (амортизационной втулкой). Имеются также звуковые и световые индикаторы.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

• Рабочая часть.
• Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
• Изолирующая часть.
• Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

• контактными;
• бесконтактными;
• комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

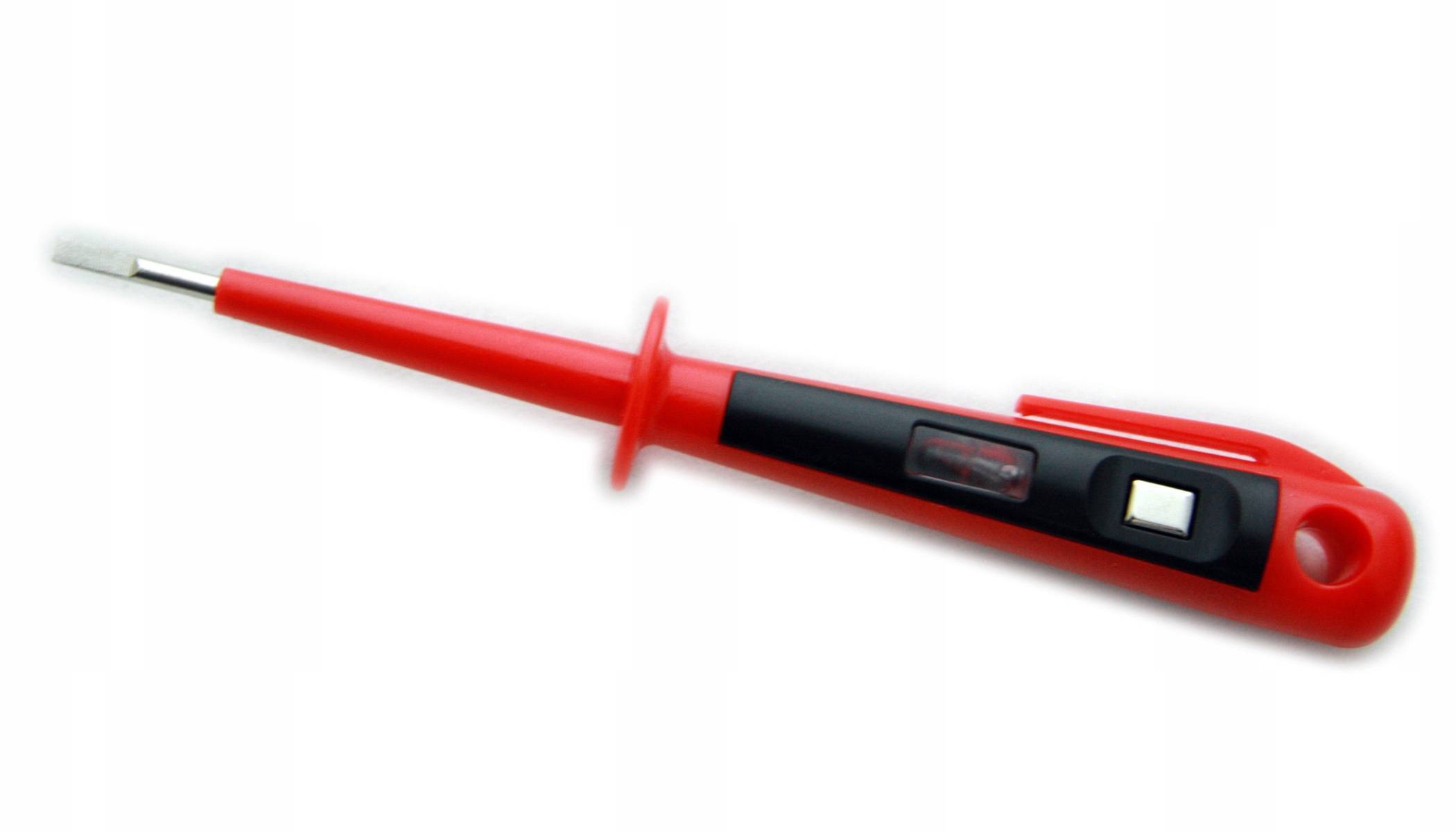

Индикаторная отвертка с расширенными функциями

Данное устройство также оборудовано световой индикацией и может использоваться в контактном и бесконтактном вариантах. Оба метода позволяют установить наличие или отсутствие обычного или низкого напряжения на проверяемом участке. Кроме того, прибор дает возможность проверить состояние цепи и ее отдельных элементов – предохранителей, кабелей и проводов.

Указатель разделяется на две основных составляющих. Одна из них выполнена в виде плоской отвертки, непосредственно контактирующей с проверяемыми элементами. С помощью второй детали осуществляется бесконтактная проверка напряжения. Обе части, дополняя друг друга, позволяют определить целостность электрической цепи.

Светодиодный электронный индикатор расположен в рукоятке, изготовленной из прозрачного диэлектрического материала. При наличии фазы подается световой сигнал. Здесь же размещаются и батарейки, которые служат источником питания.

Определение фазы и нуля осуществляется по такой же схеме, как и с обычной индикаторной отверткой. То есть жало инструмента поочередно касается контактов. Наличие фазного провода подтверждается загоревшимся индикатором. Бесконтактная проверка выполняется с помощью верхней рабочей части. В этом случае инструмент необходимо правильно удерживать в руке за середину рукоятки и не касаться, при этом, нижней рабочей части. Несоблюдение этого правила приведет к переходу в режим прозвонки и сигнал о наличии фазного провода будет ложным.

Верхняя часть индикаторной отвертки подносится к изоляционному покрытию проводника, не касаясь его поверхности. Наличие фазы начнет определяться в момент приближения указателя к проверяемому участку, а индикатор подаст световой сигнал. Целостность проводников определяется путем прозвонки. Данная операция выполняется при полном отсутствии напряжения в сети.

Сама проверка выполняется в следующем порядке:

• Защитные перчатки нужно снять и пальцем одной руки зажать верхнюю рабочую часть устройства.
• Жалом индикатора коснуться жилы провода на одном из концов. Другой рукой нужно дотронуться до второго конца проводника.
• Срабатывание индикаторной лампочки указывает на целостность проверяемой жилы. Если же пробник не сработал, следовательно у жилы имеется повреждение, скорее всего полный обрыв. Данный способ может использоваться не только в отношении проводов, но и предохранителей.

Несомненными плюсами подобных индикаторов является хорошо различимая световая сигнализация, возможность определения напряжения контактным и бесконтактным способами. Можно прозвонить цепь и проверить ее целостность, а сам указатель использовать как обычную плоскую отвертку. Незначительные минусы связаны с регулярной заменой батареек и ограниченным температурным диапазоном в пределах от минус 10 до плюс 50 градусов.

В целом устройство считается простым и надежным и вполне может использоваться не только в быту, но и в профессиональной деятельности.

Конструкция и применение указателей

Однополюсные указатели

Эти устройства проверяют наличие потенциала переменного напряжения на токоведущем участке.

Указатели работают от ёмкостного тока. Он протекает через руки и контактную точку на указателе. Величины тока достаточно, чтобы сработал индикатор.

1. Конструкция.

Как правило, низковольтные указатели с одним полюсом — это изолированный корпус в форме отвёртки или авторучки.

Внутри корпуса размещена неоновая или светодиодная лампочка. В верхней части корпуса находится контактная площадка из проводника. При замерах её касаются пальцем. В нижней части устройства смонтирован щуп из токопроводящего материала.

2. Применение.

Указатели с одним полюсом широко применяются в быту. При ремонте электросетей с их помощью контролируют фазные проводники, определяют фазный провод в выключателях, розетках, электрических патронах.

Чтобы работать с указателем, не требуется надевать изолирующие перчатки для безопасности.

К недостаткам указателей этого вида относят их маленькую чувствительность. Устройства не реагируют на напряжение меньше 90 вольт. Кроме того, указатель не определяет «фазу», когда электромонтёр стоит на изолированном основании.

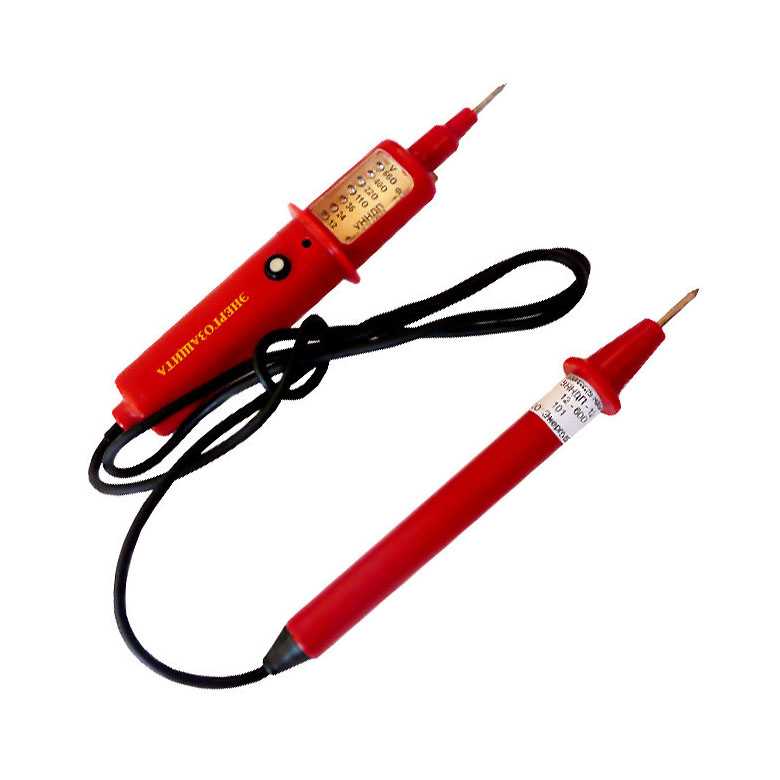

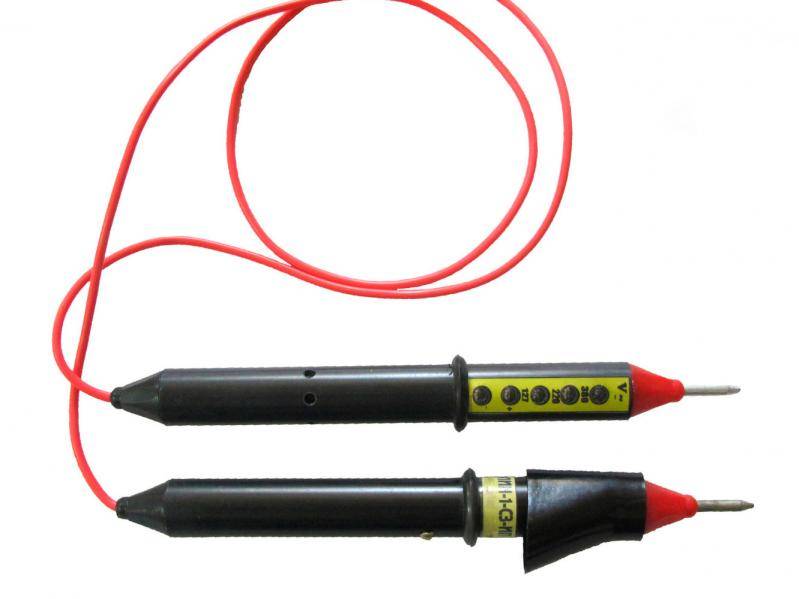

Двухполюсные указатели

Эти устройства контролируют наличие любого напряжения в электросетях. Они срабатывают от действия активного тока.

Достаточно коснуться щупами двух токоведущих элементов, находящихся под напряжением, чтобы благодаря разности потенциалов, появится небольшой ток. Его силы достаточно для свечения индикатора.

1. Конструкция.

Указатель напряжения этого вида имеет два изолированных корпуса. Внутри каждого корпуса смонтирована схема индикации. Гибкий провод соединяет оба корпуса.

На корпусах жёстко закреплён щуп, которым касаются токоведущего элемента.

2. Применение.

Благодаря возможности определять наличие разного напряжения, двухполюсные устройства широко используют в быту и на производстве. Кроме того, пользователей привлекает их способность реагировать на обрыв электрического провода.

Высоковольтные указатели

Этот вид указателей предназначен для контроля электросетей с рабочим напряжением более 1000 В.

Конструктивно они принципиально отличаются от аналогичных низковольтных указателей.

Высоковольтный указатель включает:

• рабочий отсек — это элемент устройства, который реагирует на напряжение в контролируемой точке. Корпус этого отсека указателя изготавливают из материалов с высокими диэлектрическими характеристиками;
• изолирующую часть — этот конструктивный элемент изготавливают из прочного материала с высокой диэлектрической характеристикой. Материал отталкивает влагу, а поверхность не имеет неровностей и трещин;
• рукоятка — этот узел в зависимости от конструкции указателя может быть отдельным элементом или являться частью изолирующего элемента.

Каждому классу напряжения соответствует своя длина изолирующей части и размер рукоятки.

Существуют разные типы указателей этого вида, которые в основном эксплуатируются на предприятиях энергетики.

1. Контактные указатели.

Это устройства, которые предусматривают непосредственный контакт с токоведущим элементом. Они работают на ёмкостном токе без заземления. Для этого используют изолированные подъёмники или деревянные подставки.

Чтобы надёжно распознавать сигнал о присутствии напряжения, используют встроенный генератор акустического или оптического сигнала.

Исправность контактного указателя проверяют отдельным генератором, работающим от аккумулятора.

2. Бесконтактные указатели.

В рабочем отсеке находится электронный блок, который анализирует поступающие от датчика сигналы. Чувствительным элементом является специальная антенна.

Когда антенну приближают к точке под напряжением, то возрастает напряжённость поля. В этом случае срабатывает акустическая и оптическая сигнализация.

Как правило, таким способом контролируют наличие напряжения в высоковольтных проводах, находясь на земле.

Бесконтактными указателями не пользуются в распределительных устройствах, так как различные классы напряжения нарушают однородность окружающего антенну поля. Это приводит к ложным срабатываниям сигнализации.

У этого вида приборов для световой индикации используют следующие указатели:

• газоразрядные лампы;
• светодиодные лампы.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

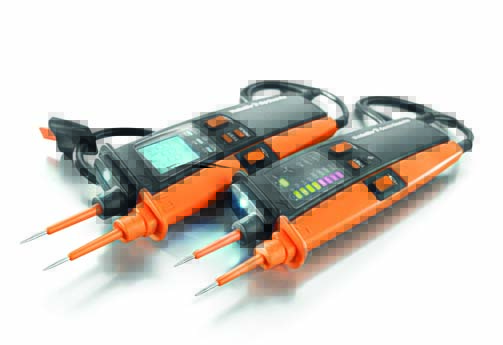

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

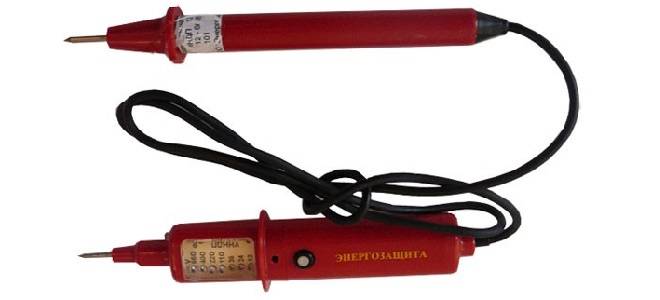

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Это интересно: Термоусадочные трубки — что нужно знать

Виды и особенности указателей напряжения

Указатели напряжения являются незаменимыми инструментами в электротехнике и электронике. Они используются для измерения электрического напряжения в различных устройствах и системах. В зависимости от принципа работы и типа указателя, они могут иметь различные особенности и способности.

Существует несколько основных видов указателей напряжения:

1. Аналоговые мультиметры
2. Цифровые мультиметры
3. Вольтметры шунтового типа
4. Электролюминесцентные индикаторы
5. Светодиодные индикаторы

Аналоговые мультиметры представляют собой устройства, в которых электрическое напряжение измеряется при помощи стрелочного указателя на шкале. Они обычно имеют диапазон измерения и ручку поворота для выбора нужного значения.

Цифровые мультиметры являются более современным вариантом указателя напряжения. Они имеют цифровой дисплей, на котором отображается измеренное значение напряжения. Цифровые мультиметры часто обладают возможностью выбора дополнительных режимов измерения, таких как измерение сопротивления или тока.

Вольтметры шунтового типа используются для измерения больших значений напряжения. Они работают по принципу параллельного соединения резистора низкого сопротивления, или шунта, с измеряемой цепью. Путем измерения падения напряжения на шунте, можно определить значение напряжения в цепи.

Электролюминесцентные индикаторы – это тип указателей напряжения, которые используют технологию свечения под действием электрического поля. Это позволяет создавать яркие и хорошо видимые дисплеи для отображения значений напряжения.

Светодиодные индикаторы представляют собой разновидность электролюминесцентных индикаторов, которые используют светодиоды в качестве источников света. Светодиодные индикаторы часто имеют высокую яркость и долгий срок службы.

Каждый вид указателей напряжения имеет свои преимущества и недостатки, и выбор конкретного типа зависит от требований и потребностей конкретного приложения.

Вид указателя напряжения	Преимущества	Недостатки
Аналоговые мультиметры	Простота использования, более высокая точность измерения	Сложность чтения показаний, меньшая функциональность
Цифровые мультиметры	Простота чтения показаний, большая функциональность	Меньшая точность измерения, возможность ошибок при настройке
Вольтметры шунтового типа	Способность измерять большие значения напряжения	Ограниченный диапазон измерения, требование к точности шунта
Электролюминесцентные индикаторы	Яркость дисплея, широкий угол обзора	Высокая стоимость, зависимость от внешней подсветки
Светодиодные индикаторы	Высокая яркость, долгий срок службы	Высокая стоимость, ограниченные возможности дисплея

Выбор подходящего указателя напряжения для конкретной задачи важен для получения точных и надежных измерений напряжения.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.
