Установка блока угловых розеток на кухне: нормы монтажа и выбор места

Сколько розеток необходимо на кухне

Прежде чем определяться с расположением розеток, необходимо точно определиться с их количеством. Для этого нам необходимо составить приблизительный план предполагаемых электроприборов, количество разнообразных зон на кухне и, конечно, примерное расположение установки электроприборов.

Итак:

• В первую очередь нам необходимо определиться с количеством мощных электроприборов, которые планируется установить на кухне. К мощным относим приборы в 1,5 – 2кВт, рассчитанные на длительную работу. Это духовые шкафы, электрические плиты, стиральная машина, электрические приборы отопления. Для таких устройств вообще желательно организовать отдельную электрическую группу, где каждый прибор питается от своего автоматического выключателя.
• Во вторых, наша инструкция советует определиться с приборами, которые будут использоваться постоянно и которые не предполагается переносить или переставлять. К таковым можно отнести вытяжку, холодильник, телевизор, микроволновку и многое другое. Для таких электроприборов можно предусмотреть отдельные розетки или группу розеток, в зависимости от их расположения.

На фото представлен один из вариантов угловой розетки

В третьих, нам необходимо определиться с количеством временно подключаемых электроприборов. Это разнообразные соковыжималки, электромясорубки, кухонные комбайны, электрочайники и многое другое. Эти приборы будут устанавливаться по мере надобности, поэтому для них подойдет угловая розетка для кухни или другие розетки, расположенные в удобном для подключения месте.

Выбор количества розеток для таких временных электроприборов зачастую и является «камнем преткновения». Здесь стоит сводить расчет к тому, что одновременно в одной рабочей зоне кухни будут подключаться не более двух приборов. Большее количество будет просто мешать.

Так же здесь крайне важно учесть мощность этих временных приборов. Зачастую она достаточно велика и несмотря на временный характер нагрузок, розетки должны отвечать этим параметрам

Это касается и провода

Поэтому при выборе переносных розеток или удлинителей следует обратить внимание, чтоб цена соответствовала качеству

К временным электроприборам можно отнести и запитываемое от розетки освещение кухни. Хотя, конечно, его лучше реализовывать через выключатель либо, как в случае с постоянно установленными электроприборами, предусмотреть для этого отдельную розетку.

Встроенная розетка

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель
   и подключить их, совместив в одной схеме.
2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь – это обусловлено тем, что отпала надобность прокладывать два отдельных провода
к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

• при необходимости можно легко перенести блок в другое место
  , при этом не нужно прокладывать две отдельных проводки;
• нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе;
• благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
• совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента
, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Монтаж встраиваемой выдвижной розетки

Установка блока производится в определённом порядке.

Монтаж розеточного блока можно осуществить самостоятельно

Подготовка отверстия

Отверстие выполняют следующим образом:

1. На столешнице в месте установки вычерчивают круг, равный по диаметру корпусу блока.
2. В центре круга высверливают отверстие сверлом того же диаметра, что и центровочное сверло коронки или балеринки.
3. Меняют в патроне дрели сверло на коронку или «балеринку», вставляют центровочное сверло в просверлённое отверстие и приступают к вырезанию отверстия большого диаметра.

   Отверстие высверливается сверлом коронка или «балеринка»

4. Пройдя половину толщины столешницы, выбирают оставшийся материал с другой стороны.

При отсутствии «балеринки» и коронки применяют другой способ:

1. Вдоль вычерченной окружности высверливают сверлом диаметром 5 мм множество отверстий, оставляя между ними тонкие простенки.
2. Вырезают простенки любым подходящим инструментом или выламывают кусачками.
3. Выравнивают края образовавшегося проёма шлифовальной насадкой, закреплённой в патроне дрели.

   Края отверстия нужно обработать шлифовальной насадкой

После выполнения отверстия в деревянной столешнице его стенки обрабатывают водоотталкивающим составом.

Закрепление блока

Блок устанавливают так:

1. Вставляют его в отверстие.
2. Фиксируют снизу винтовым крепежом, имеющимся в комплекте.

   Блок фиксируется крепежом

Подключение к линии электропитания

Блок, оснащённый проводом с вилкой, просто включают в стационарную розетку. При отсутствии провода прокладывают кабель от ближайшей точки подключения к электрической сети до розеточного блока. При этом надо следить, чтобы общая мощность линии вместе с новой розеткой не превысила максимально допустимую.

Если блок оснащён проводом, его подключают к стационарной розетке

Если розетки блока не подключены к клеммной колодке, их подключают отрезками проводов длиной 10–15 см. Используются провода с сечением, соответствующим номинальной нагрузке.

Размещение розеток на кухне

О том, как расположить розетки на кухне, целесообразно задуматься на этапе ремонта и планировки будущего пространства помещения. Это позволит сделать максимально комфортной эксплуатацию всей бытовой техникой, а также не нарушить эстетику комнаты.

Принципы вертикального зонирования

При составлении схемы прокладки электрической сети на кухне использовать правило вертикального зонирования, согласно которому точки подключения располагаются на стенах по трем основным уровням.

• Верхний уровень – для вытяжки, телевизора, подсветки навесных шкафов и прочих элементов дополнительного освещения. Высота розеток данного уровня на кухне – на 5-10 см выше верхнего края навесных шкафчиков.
• Средний уровень – точки для подключения мелкой бытовой техники на кухне, которые удобнее всего располагать на высоте 10-30 см от верхней кромки столешницы. В целях безопасности не рекомендуется монтировать розетки на горизонтальном расстоянии менее 60 см от плиты, варочной панели или мойки.
• Нижний уровень – для встраиваемой бытовой техники (духовые шкафы, варочные панели, посудомоечные и стиральные машины и т.п.). Чаще всего их монтируют в прилегающих элементах корпусной мебели на высоте от 3 до 60 см от пола.

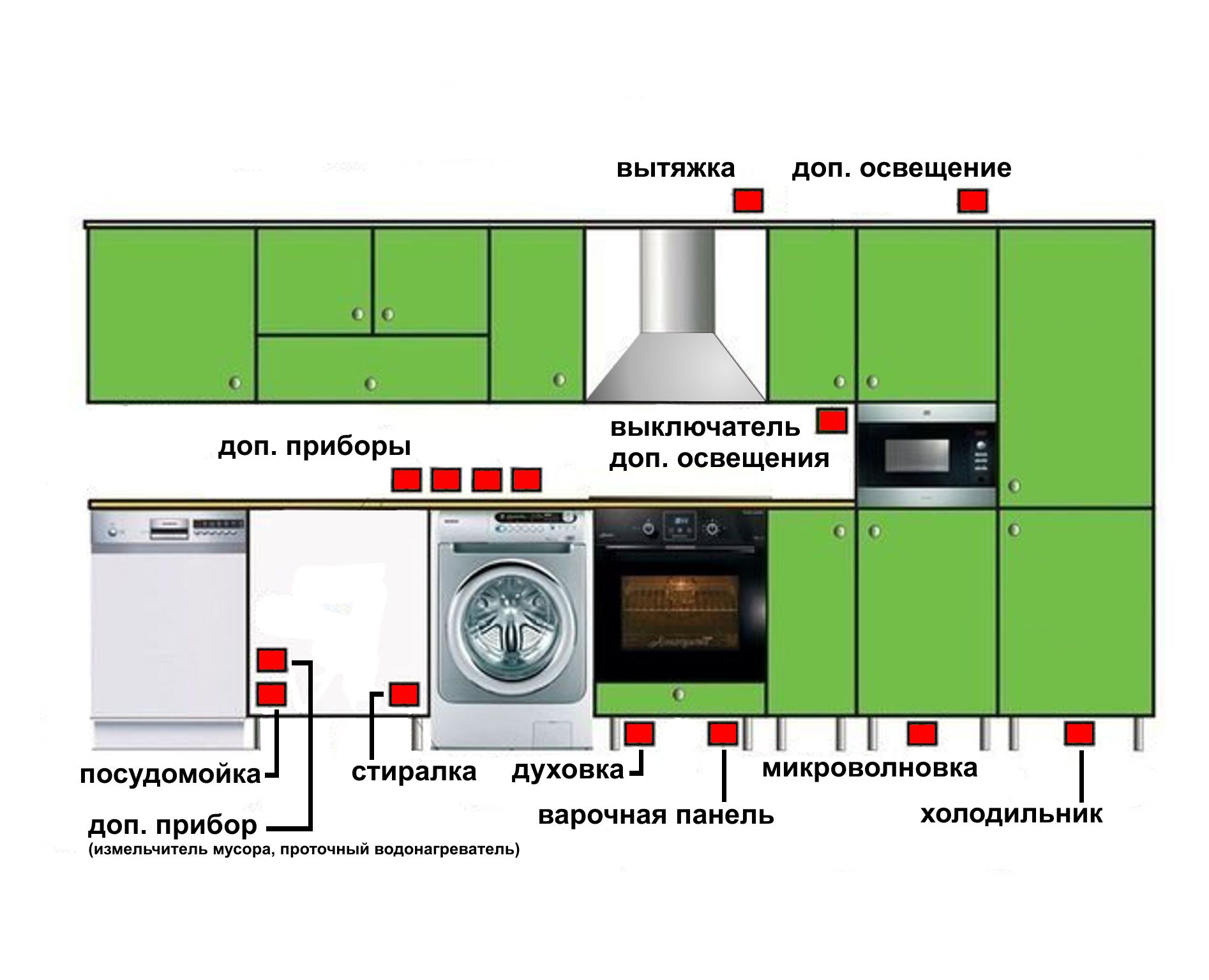

Пример схемы расположения

Важно! Расположение розеток на кухне для встраиваемой техники непосредственно за данной техникой в корне неправильно – вы лишитесь свободного доступа к таким точкам подключения

Основные принципы выбора розеток и полезные советы по их установке

Рекомендации и правила, приведенные в данном разделе, помогут вам сделать правильный выбор как самого устройства штепсельного разъема, так и места для его монтажа.

1. Внутри мойки розетки монтировать не запрещено, однако устанавливаемые в таком месте они должны располагаться выше сифона и иметь степень защиты IP44 либо выше. Вообще не рекомендуется слишком низко размещать розетки нижнего уровня – в случае неполадок в работе системы водоснабжения или канализации и, как следствие, затопления помещения уровень воды не должен достигать элементов системы электроснабжения.
2. При необходимости следует предусмотреть «защиту от детей», в качестве которой могут выступать не только вышеупомянутые шторки, но и специальные заглушки на розетки, а также преднамеренное расположение последний в недоступных для малышей местах.
3. Для точки подключения каждого энергоемкого потребителя из кухонной бытовой техники необходимо предусмотреть собственную линию, идущую от распределительного щитка и оборудованную защитной автоматикой.
4. Не следует подключать к одной точке сразу несколько мощных энергоприемников, что бывает проблематично реализовать в условиях небольшой кухни внутри типовой квартиры. В таком случае возможно предусмотреть поочередное использование бытовой техники, в частности, не пользоваться утюгом, когда электрический чайник кипятит воду и т.п. Для оценки мощностной нагрузки на точку подключения можно воспользоваться информацией на шильдиках электроприборов либо из их паспортной документации.
5. Запрещается устанавливать розетки над мойкой и плитой (варочной панелью). Как упоминалось выше, рекомендованное расстояние от данных неотъемлемых элементов кухонного рабочего пространства до точек подключение энергопринимающих устройств составляет не менее 60 см.
6. Интересующимся нормативной документацией по рассматриваемому вопросу будет любопытно изучить Свод правил СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», а также стандарты ГОСТ Р 51322.1-2011 «Соединители электрические штепсельные бытового и аналогичного назначения» и ГОСТ Р 50571.11-96 «Электроустановки зданий», раскрывающие целый ряд нюансов и требований к штепсельным соединениям и их обустройству.
7. И, конечно же, перед проведением любых электромонтажных работ не забывайте обесточивать контур, в котором данные работы будут производиться.

Как правильно разместить розетки на кухне: три уровня высоты

Нельзя не сказать о том, что трехуровневая система размещения розеток признана специалистами наиболее эффективной. Именно поэтому стоит придерживаться именно ее:

• первый уровень предназначен для крупных бытовых приборов, и, как правило, расположен на высоте от 10 до 30 см;
• второй уровень, средний, используется для большей части бытовой техники. Обычно их монтируют в кухонном фартуке и используют чаще всех прочих. Высота розеток на кухне над столешницей составляет примерно 10-20 см;
• верхний уровень – те самые розетки, в которые подключают кухонную вытяжку, а также светильники, которые получают питание через электровилку. Высота таких розеток от пола 2 м и более.

Самым удобным считается трехуровневый способ расположения розеток на кухне

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

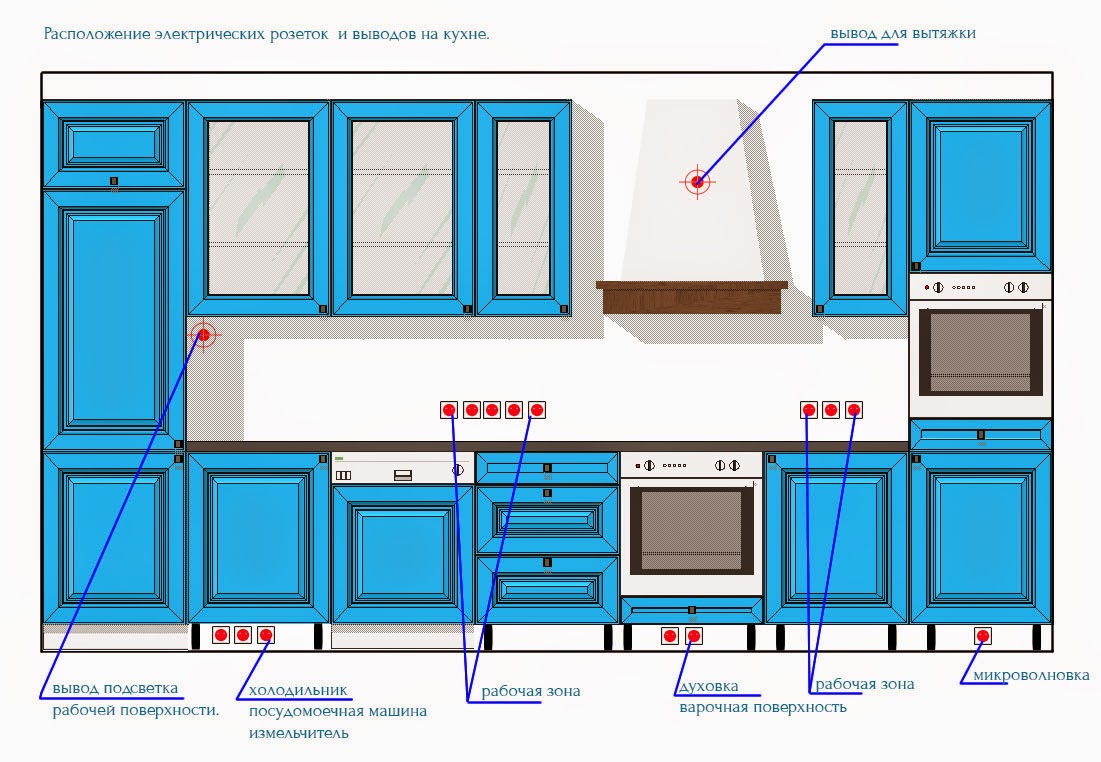

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Правила размещения розеток для техники

Розетки на кухне необходимы для подключения бытовой техники и удобства ее использования. Однако, неправильно установленные или недостаточное количество розеток могут стать проблемой. В этой статье мы рассмотрим правила размещения розеток на кухне для техники, такие как микроволновая печь, электроплита, вытяжка и холодильник.

Розетки над столешницей

Розетки, расположенные над столешницей, являются одними из самых важных на кухне. Их установка должна быть на высоте не менее 30 см от столешницы и не более 120 см от пола. Это позволит удобно подключать и использовать микроволновую печь, кофеварку, блендер и другие мелкие бытовые приборы.

Розетки для электроплиты и духового шкафа

Розетки для электроплиты и духового шкафа должны быть установлены на высоте не менее 60 см от пола и не более 120 см от пола. Розетки должны иметь заземление и быть подключены к выделенной линии. Также следует убедиться, что установленное количество розеток позволит подключить всю необходимую технику.

Розетки для вытяжки

Розетки для вытяжки должны быть установлены на расстоянии не менее 50 см от вытяжки и на высоте не менее 60 см от пола. Розетки также должны иметь заземление и быть подключены к отдельной линии. Это обеспечит безопасность и надежность работы вытяжки.

Розетки для холодильника

Розетка для холодильника должна быть установлена на высоте не менее 60 см от пола и на расстоянии не менее 10 см от стены. Кроме того, розетка должна быть подключена к выделенной линии и иметь заземление для обеспечения безопасности.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора кабеля определитесь с розетками.

Всегда планируйте расположение розеток после утверждения проекта кухни, иначе могут возникнуть проблемы. Например, розетки в рабочей зоне могут находиться в неправильном месте и быть спрятаны за холодильником.

Чтобы убедиться, что розетки и выключатели находятся на своих местах, получите план расстановки кухонной мебели.

После этого отметьте на нем все необходимые гнезда. Это можно сделать даже вручную.

Нет необходимости четко размечать места установки и рассчитывать размеры и расстояния. Просто рассчитайте количество розеток и назначение каждой из них.

Количество розеток для угловой кухни: правильный подсчет

В угловой кухне одна из главных задач – обеспечить достаточное количество розеток, чтобы удовлетворить потребности в подключении бытовой техники. Правильное количество розеток позволит сделать использование кухонных приборов максимально удобным и безопасным. В этой статье мы рассмотрим, как правильно подсчитать количество розеток для угловой кухни.

Перед началом расчета розеток для угловой кухни необходимо учесть несколько основных факторов:

1. Тип и количество бытовой техники: Необходимо определить, какая бытовая техника будет использоваться на кухне и сколько ее будет. Наиболее часто используемые кухонные аппараты, требующие электроснабжения, включают холодильник, духовку, микроволновую печь, посудомоечную машину, плиту и вытяжку. Учтите, что некоторые приборы могут иметь особые требования к подключению электропитания, и это также следует учесть при расчете количества розеток.
2. Предполагаемое расположение приборов: Определите, где будут располагаться конкретные приборы на вашей кухне. Учтите, что некоторые приборы могут быть установлены на рабочей поверхности, а другие – под кухонной мойкой. Разместите розетки так, чтобы они были максимально удобны для использования с каждым прибором.
3. Размеры кухни: Размеры кухни также оказывают влияние на количество необходимых розеток. В больших кухнях может потребоваться большее количество розеток для обеспечения достаточного покрытия всей рабочей поверхности и других областей.

После учета этих факторов можно приступить к подсчету количества розеток на угловой кухне. Постарайтесь учесть следующие рекомендации:

• Минимальное количество розеток для угловой кухни составляет 4-6. Это позволит подключить основные кухонные приборы и предоставит достаточное количество розеток для использования с другими устройствами.
• Размещайте розетки на рабочей поверхности участков, где чаще всего используется бытовая техника. Например, розетки подойдут для размещения вблизи раковины, где используется холодильник или микроволновая печь.
• Добавьте дополнительные розетки в местах, где будут размещены дополнительные приборы. Например, если вы планируете поместить компьютер на кухне, вам может понадобиться дополнительная розетка.
• Не забудьте о розетках для освещения. Встроенные светильники на кухонной рабочей поверхности могут требовать подключения к сети.

Примерный расчет количества розеток для угловой кухни
Тип прибора
Количество
Необходимые розетки

Холодильник
1
1
Духовка
1
1
Микроволновая печь
1
1
Посудомоечная машина
1
1
Плита
1
1
Вытяжка
1
1
Дополнительные приборы
2
2
Светильники
4
4
Итого:

12

В этом примере были учтены основные кухонные приборы и были добавлены две дополнительные розетки для будущих потребностей и четыре розетки для светильников. Итоговое количество розеток составляет 12.

Помните, что это только примерный расчет, который может быть изменен в зависимости от ваших конкретных потребностей и предпочтений

Важно также учесть правила электробезопасности и обратиться к профессионалам для установки и подключения розеток на угловой кухне

Продуманность расположения выключателей

При планировании схемы розеток для угловой кухни необходимо уделить внимание расположению выключателей. Ведь именно они обеспечивают удобство использования электроприборов и освещения в данном пространстве

В этом разделе мы рассмотрим несколько полезных советов и рекомендаций по размещению выключателей на угловой кухне.

1. Основное освещение

Выключатель для основного освещения на угловой кухне обычно устанавливают рядом с входом в комнату. Это позволяет включить освещение сразу после входа и идти по свету к рабочему месту. Помните, что выключатель должен быть доступным и удобным в использовании, поэтому рассмотрите возможность установки его на уровне глаз или немного ниже.

2. Розетки для крупной бытовой техники

Если на вашей угловой кухне есть крупная бытовая техника, такая как холодильник, духовка или посудомоечная машина, рекомендуется предусмотреть отдельные розетки для каждого прибора. Выключатели для этих розеток удобно располагать рядом с каждым прибором или на уровне столешницы. Это позволит легко включать и выключать необходимую технику, не прибегая к перемещению мебели.

3. Подсветка рабочей зоны

Для удобства приготовления пищи и работы на кухне можно установить подсветку рабочей зоны. Выключатель для такой подсветки рекомендуется размещать рядом с местом работы или поблизости от выхода на кухню. Это облегчит включение подсветки, когда вы только начинаете готовить или собираетесь вернуться на кухню для короткого задания.

4. Учет эргономики и удобства

При размещении выключателей на угловой кухне рекомендуется также учитывать эргономику и удобство использования. Выключатели должны быть легко доступными при любом положении человека на кухне и не мешать передвижению. Кроме того, можно предусмотреть возможность установки выключателей на разной высоте для удобства использования членами семьи разного роста.

Важно помнить, что выбор и расположение выключателей являются индивидуальными, и в первую очередь должны соответствовать ваши медицинские желания. Учитывайте особенности планировки вашей угловой кухни, потребности семьи и личные предпочтения при выборе схемы расположения выключателей

И не забывайте о законодательных требованиях и правилах безопасности при работе с электропроводкой.
