Трубы для ливневой канализации: требования, материалы изготовления, диаметр и цена

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает

Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Точечные дождеприемники

Эти элементы ливневки в частном доме представляют собой небольшие резервуары, установленные в местах большого скопления воды. Это может быть самая низкая точка участка или место под водосточными трубами. В большинстве случаев точечные дождеприемники изготовлены из бетона, с их помощью обустраиваются ливневые канализации глубокого типа.

Чтобы достичь нужной высоты, элементы устанавливают друг на друга. В последнее время в специализированных магазинах можно встретить пластиковые дождеприемники, которые также можно надстраивать (прочитайте: “Как выбрать и установить дождеприемники для ливневой канализации – теория и практика”).

Проектирование и монтаж канализационных систем

Установка дренажной системы не может быть выполнена без проекта.

Чтобы определить вид системы, необходимо проанализировать местность, учитывая не только какой грунт, но еще и количество атмосферных осадков, степень промерзания почвы и общую площадь для устройства канализации.

Все это должно соответствовать документации СНиП, так что лучше будет, если проектирование ливневой канализации выполнит специалист.

Все последующие работы можно сделать самостоятельно, ведь в дальнейшем процессе нет ничего сложного, тем более будет уже готовая схема всей системы отвода.

Система ливневой канализации может быть объединена вместе с бытовой канализацией, но для этого потребуется сделать выгребную яму большого размера.

В основном рекомендуют делать отдельный колодец для ливневой системы, ведь собранную дождевую воду можно использовать для дальнейшего полива приусадебного участка.

Дождевая вода, если не предусмотрено ее дальнейшее использование, будет впитываться в грунт, т. к. не имеет твердых бытовых отходов, а это поможет сделать сливную яму долговечней.

Устройство ливневой канализации в частном доме начинается с монтажа труб: их необходимо укладывать в грунт как можно ровнее, без резких поворотов.

На расстоянии в три-четыре метра следует установить тройник, выход которого должен быть выше грунта – это ревизия, которая делается, чтобы в дальнейшем можно было прочистить трубы в случае загрязнения.

Трубу для канализационной системы лучше брать, выполненную из пластика. Если грунт сильно промерзает, тогда трубу следует утеплить рулонным утеплителем.

Стоит утеплять канализационные трубы, которые выходят из дома, потому что они, как правило, уложены на небольшой глубине, что может привести к замерзанию.

Во время монтажа требуется соблюдать уклон ливневой канализации, что поможет избежать переполнения дренажной системы и избавит вас от приобретения фекальных насосов.

Применив правильный угол наклона, дождевая вода будет проходить по трубам самотеком, но если угол будет слишком большим, то это может привести к заиливанию труб.

Большой угол наклона не рекомендуется при совмещенной канализации, потому что это может затруднить проходимость бытовых отходов.

Устройство дождевой канализации

Ливневая канализация предназначена для сбора и
отведения дождевой воды. Она может обслуживать как отдельные здания или объекты, так и
обширные участки территории. В состав системы могут входить две части:

внутренняя;
наружная.

Первая часть представляет собой
вертикальные трубы для
ливневой канализации внутри здания. Они выполняют задачу транспортировки
воды с крыши в приемные коллекторы. Внутренний участок есть только у объектов с
обширной плоской крышей, поэтому не каждая система его имеет.

Наружный участок представляет
собой сложную инженерную систему. Она состоит из ряда узлов и элементов:

приемные воронки, лотки, другие емкости;
трубы, наружные желоба (лотки);
фильтры (пескоуловители);
колодцы;
приемные резервуары (коллекторы).

Трубы для дождевой канализации выполняют роль
транспортных артерий, передающих стоки от одного узла к другому. Существуют
открытые и закрытые системы. Первые используют для транспортировки открытые
желоба. Это удобно для прочистки, удаления песка и мелкого мусора. Однако, если
система обслуживает большие площади с дорожным покрытием, насаждениями или элементами благоустройства,
приходится использовать
закрытые трубопроводы. Они располагаются под землей и не создают помех при эксплуатации
земной поверхности.

Устройство очистного сооружения ливневой канализации

Конструкция очистного сооружения ливневки состоит из:

Резервуара для хранения жидкости.
Пескоуловителя.
Нефте- или маслоуловителя.
Сорбционного блока.

Емкость, в которой собирается жидкость, подключается к ливневой канализационной сети, обеспечивающей прием и транспортировку воды к месту ее хранения. Этот элемент конструкции раскрывает свое предназначение в то время, когда уровень атмосферных осадков превышает количество, которое может переработать очистное сооружение. Таким образом, резервуар для хранения воды позволяет защитить очистные сооружения от слишком высоких нагрузок. Из резервуара вода проходит дальше по системе, где и происходит ее очистка.

Пескоуловители обеспечивают первичную очистку воды. Данное устройство извлекает из жидкости большую часть твердых частиц, имеющих большой (по сравнению с водой) вес. Пескоуловитель может очистить ливневые стоки от 65% загрязнений. Эти элементы системы довольно требовательны к очистке, поэтому ее нужно проводить хотя бы раз в три месяца.

Масло- или нефтеуловители являются обязательным элементом очистного сооружения ливневой канализации, если есть необходимость соблюдать нормы сброса сточных вод в водоем. Принцип действия устройств заключается в следующем: сначала нефть или масло отсеиваются, после чего они собираются в крупные фракции. В дальнейшем эти грязевые комки всплывают наверх, и их можно извлечь вручную, воспользовавшись специальными приспособлениями или выполнив промывку устройства.

Сорбционный блок – это конструктивный элемент, завершающий цикл очистки ливневых стоков. Устройство извлекает из воды самые маленькие частицы грязи и остатки нефтепродуктов. Проходя через несколько фильтров, вода оставляет на них большую часть оставшихся загрязнений. Для очистки сорбционного блока необходимо регулярно менять фильтрующие детали.

Иногда ливневые очистные сооружения включают в себя дополнительные приспособления, но вышеперечисленные устройства являются обязательными.

Выбор труб для ливневой канализации

Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.

Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.

Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.

Для монтажа ливневки рекомендуется использовать следующий материал:

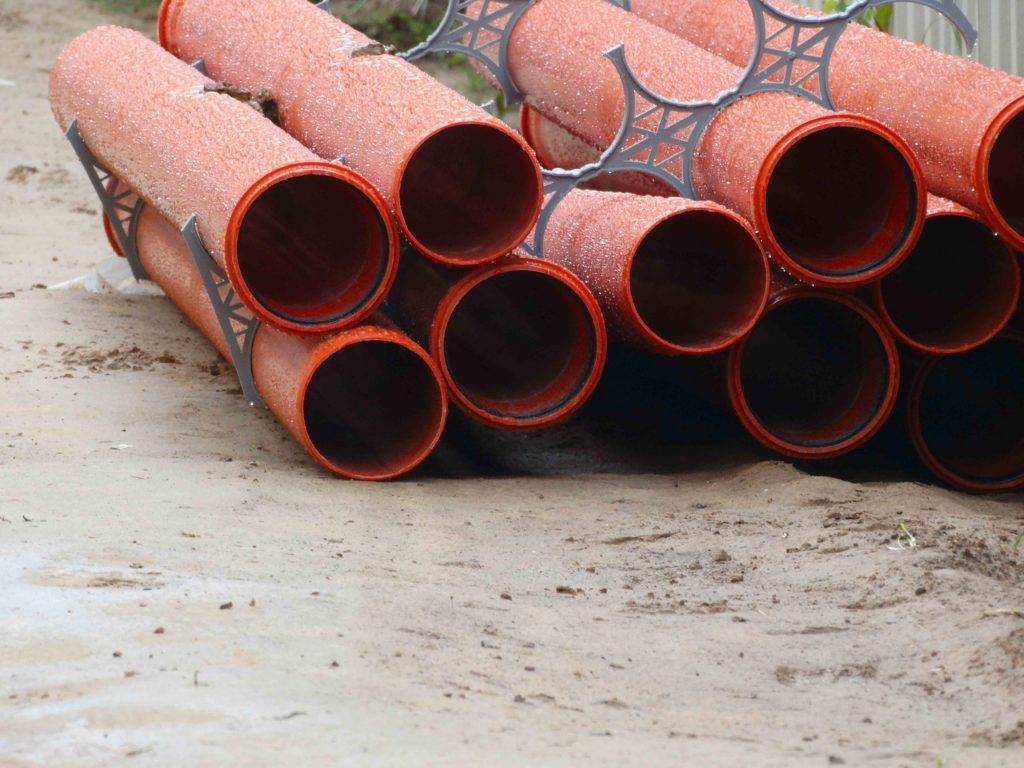

ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;

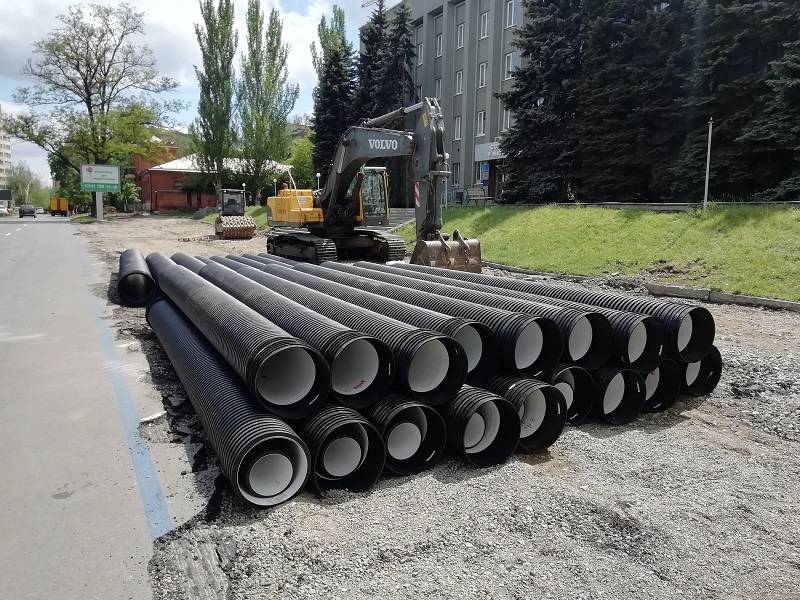

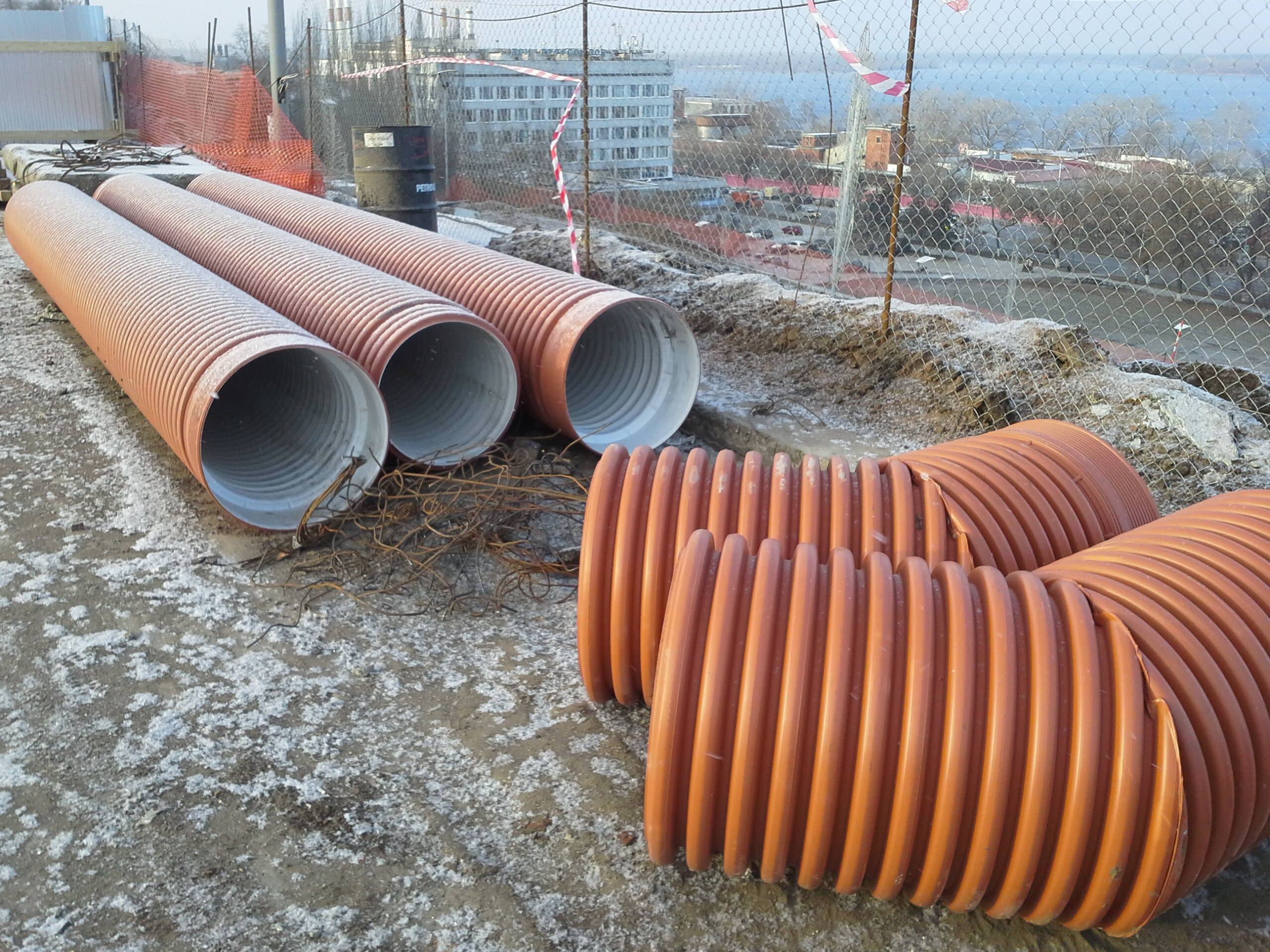

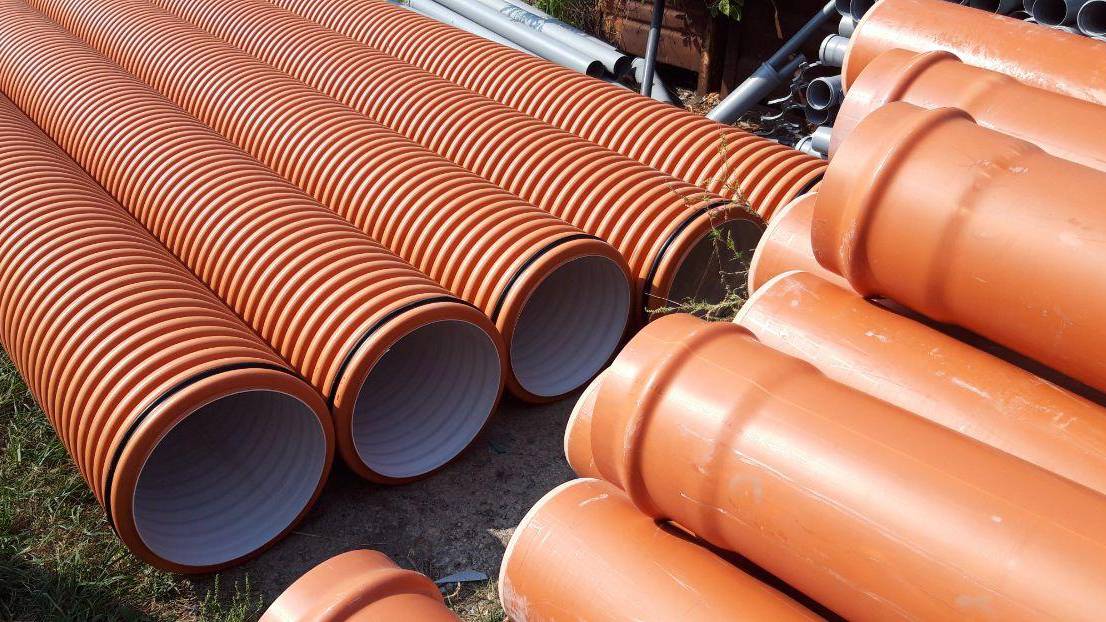

гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.

Параметры, влияющие на выбор дренажных труб

Работоспособность и долговечность системы водоотведения обеспечивается правильным выбором дренажных труб. От чего он зависит:

от площади участка;
высоты залегания грунтовых вод;
среднегодового количества осадков по региону;
типа грунта на участке;
рельефа;
глубины укладки.

В низинных местах специалисты рекомендуют использовать изделия диаметром 63 и 110 мм. Они способны осушать участок по ходу канализации в радиусе 4-5 м. Гибкие однослойные изделия укладывают на глубину 0,7-1 м.

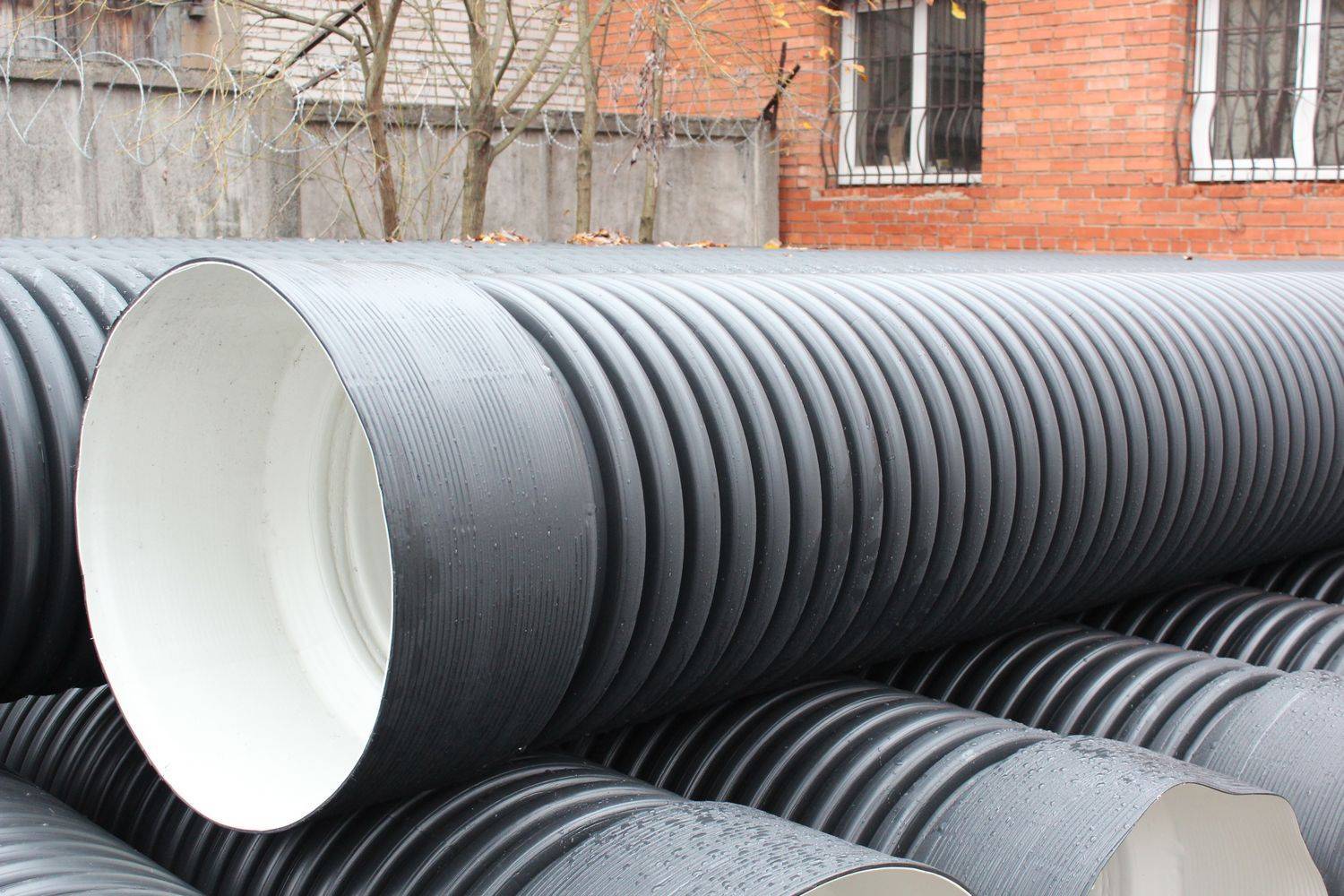

Пристенный дренаж для защиты фундамента выполняется двустенными трубами с классом жесткости SN 6. Их можно размещать на глубине до 2,5 м. Диаметр зависит от объема воды, которая будет проходить через систему.

Выбор труб в зависимости от типа грунта:

Тип почвы	Вид дренажных труб
Щебень	Перфорированная труба, фильтрующий материал не обязателен
Песок	Трубы с геотканью + обсыпка из щебня
Суглинок	Трубы с фильтрующей оберткой + обсыпка щебнем слоем до 20 см
Глина	Трубы с оберткой из геотекстиля или кокосового волокна

Укладку труб можно производить без щебня. В качестве фильтрующего засыпного слоя используют пенополистирол в виде мелких шариков.

Широкий ассортимент пластиковых дренажных труб и комплектующих в нашем каталоге, позволяет самостоятельно сделать на частном участке дренажную систему любой сложности.

О ливневой канализации

Кроме отведения сточных вод хозяева частных домов должны позаботиться об удалении талой и дождевой воды, в ином случае возможно подтопление участка и размывание фундамента. Ливневки встречаются трех видов.

открытая (еще такие системы называют арычными);
закрытая. Она состоит из дождеприемников, труб и колодцев;
смешанная.

Арычная система – простой и экономичный вариант. Она представляет собой сооружение из лотков и каналов, которые выводят воду за пределы приусадебного участка. При этом вода из такой системы может применяться для сельскохозяйственных нужд, в частности, для орошения.

Дождеприемник закрытой ливневки

Закрытая система считается наиболее совершенной, правда, и обойдется она дороже. Закрытая ливневка по сути представляет собой трубопровод, скрытый под землей. Вода в него попадает из дождеприёмников. Закрытая ливневка может выводить воду в естественный водоем, грунт или в специальный резервуар для дальнейшего использования. Совмещение с бытовой канализацией запрещено, так как при сильных осадках это может привести к затоплению колодцев.

Принципы монтажа ливневой канализации

Для начала выкапывают траншеи глубиной до 500 мм, это будут линии водоотвода. При этом необходимо учесть необходимость уклона. Дно траншеи выстилается слоем песка (высота слоя должна быть не менее 200 мм). Дополнительно копают приямки под дождеприемники, в этом случае стоит использовать уже готовые решения. Рекомендуется их использовать в сочетании со специальными мусоросборниками. В траншеи укладывают полимерные трубы или лотки (следует выбирать исходя из типа ливневки). Если вы отдали предпочтение простой открытой системе с выводом воды на газон, учтите, что в местах вывода воды почва может размываться. Если вы выбрали закрытую систему, смотровой колодец необходимо установить через каждые десять метров и в местах поворотов. Вся система может подключаться к большому накопительному резервуару (перед ним желательно установить пескоулавливатель) или к центральному коллектору.

Как устроена ливневая канализация?

Открытая система. Открытая система состоит из лотков и желобов, сточные воды поступают в нее на всем протяжении, они выводятся в каналы, по которым вода удаляется за пределы населенного пункта либо промышленного объекта. Используется при сравнительно небольших объемах стоков.
Закрытая система. Состоит из труб, проложенных под землей, по которым стоки поступают в дождеприемники, а оттуда – в канализационную насосную станцию.

Оба типа ливневой канализации представляют собой разветвленную сеть элементов, уложенных под определенным углом, по которым влага под действием гравитации стекает в дождеприемники и выводится за пределы объекта. Основными функциями, которые выполняет ливневка, являются:

Защита от затопления подвалов и цокольных этажей, а также фундамента здания – от отсыревания и растрескивания.
Предотвращение образования наледи и скопления воды на тротуарах и дорогах.
Сохранение склонов от эрозии, а почвы от заболачивания.

Исходя из условий использования, очевидно, что трубы для дождевой канализации могут быть проложены как под землей, так и поверх нее и, следовательно, должны быть адаптированы для данных условий.

Как рассчитывается ливневая канализация и составляется проект согласно СНиП

Расчет ливневой канализации производится согласно СНиПа 2.04.03-85, регламентирующего возведение наружных сетей и сооружений канализации. Когда ливневая канализация сооружается своими руками, то для составления проекта, в принципе, достаточно рассчитать всего лишь четыре основных показателя, используя калькулятор:

Объема отводимой воды, чтобы просчитать требуемую производительность системы.

Диаметра труб.
Уклона.
Глубины залегания труб в грунте.

Объем стока просчитывается по формуле

Q = q20×F×Ψ, в которой:

Q – высчитываемый объем; q20 – коэффициент, относящийся к интенсивности выпадения осадков. Измеряют интенсивность осадков в литрах в секундах, приходящихся на один гектар площади. Значение коэффициента для определенной местности можно получить либо, обратившись в местную метеослужбу или природоохранительную архитектурную службу, либо определить по графической схеме из СНиП; F – обозначенная в гектарах площадь, с которой будет осуществляться водоотведение. Имея дело со скатной крышей, площадь определяют, прибегая к использованию горизонтальной проекции; Ψ –величина поправочного коэффициента, учитывающего способность определенного вида покрытия к впитыванию влаги.

Его принимают:

для кровли здания за 1,0;
для асфальтированного покрытия – 0,95;
бетонированного – 0,85;
утрамбованного щебня — 0,4;
открытого грунта, задерненного грунта, газонов – 0,35.

Диаметр труб для ливневой канализации подбирается в зависимости от объемов стоков, которые будут перемещаться по ней

Проведение расчета обязательно для каждого участка с дождеприемником, чтобы определиться с минимальным диаметром трубы для водоотведения. Если на участок водопровода приходится несколько дождеприемников, то объем стока суммируется. Определяя необходимый диаметр для трубы коллектора, считают объем стока со всей обустраиваемой территории.

Уклон на погонный метр принимают в мм для труб диаметром:

50 мм – до 30;
110 мм – 20;
150 мм – до 10;
200 мм – 7.

Прокладывать желательно так, чтобы наибольшим уклон оказался при врезке в дождеприемник, чтобы ускорить прохождение стока. Перед пескоуловителями желательно понизить скорость стока, чтобы взвешенные частицы, поэтому уклон можно уменьшать.

Глубина ливневой канализации определяется, опираясь на местный опыт возведения объектов канализационной сети. По общему правилу, от поверхности грунта до трубы должно быть не менее 700 мм. При меньшем расстоянии обязательным является обеспечение защиты от повреждений, вызываемых внешними механическими нагрузками, и теплоизоляции.

Следует предусматривать наличие смотровых колодцев там, где:

изменяется диаметр, направление или уровень прокладки трубопровода;
присоединяется труба;
расстояние на прямом участке между ними достигает 35 м (при диаметре труб в 150 мм). При больших значениях диаметра расстояние увеличивается до 50 м (диаметр — от 200 мм) и 75 м (диаметр от 500 мм).

Глубина и размер колодца также имеют значение и рассчитываются эти параметры в зависимости от диаметра труб, которые сводятся внутрь коллектора

Для колодцев глубиной свыше трех метров предусматривается минимальный диаметр в 1500 мм, диаметр в 700 мм допустим для колодцев глубиной до 1200 мм при трубах диаметром до 150 мм.

Какие стандарты регламентируют производство таких труб?

Как и к любому высококачественному изделию, к таким трубам выдвигаются некоторые пожелания, которые должны быть достигнуты в процессе производства. Актуальные требования продиктованы правилами ГОСТа ТУ 2248-009-0203559-01.

На текущий момент времени они предполагают следующие требования:

Толщина.
Структура поверхностей.
Тип сырья, использованного при отливании изделия.
Соблюдение геометрических пропорций, установленных для конкретной модели.

Одной из организаций, не просто занимающихся производством рассматриваемой продукции, но и в строгости соблюдающих предписания указанного ГОСТ является компания «Вавин» Wavin Ekoplastik.

Требования к трубам для ливневки

Труба, используемая в системе ливневой канализации, не подвергается внешнему компрессионному давлению, так как вода по ним перемещается самотеком. Поэтому список требований к трубам, предназначенным для перемещения ливневых канализационных стоков, не отличается особой придирчивостью. Они должны отличаться:

прочностью. Это требование вытекает из характера условий эксплуатации. Систему ливневой канализации обустраивают в расчете на десятилетия надежной и бесперебойной работы. Трубам придется выдерживать определенные ударные нагрузки. Главным образом, в условиях закрытой ливневой канализации они будут подвергаться механическому воздействию насыпанного грунта;
устойчивостью к ультрафиолетовому излучению

Разумеется, это требование важно для труб открытой системы ливневой канализации, подпадающих под воздействие прямых солнечных лучей. В таких случаях не стоит использовать конструкции из материалов, чувствительных к ультрафиолетовому излучению, чтобы не снизить прочность отдельных участков и не нарушить работоспособность системы в целом;
термостойкостью

Высокие температуры угрожать целостности труб не будут, но воздействие низких температур не должно иметь разрушительного воздействия на материал конструкции;
стойкостью к агрессивным химическим реагентам. Элементы закрытой ливневой канализации находятся под землей, поэтому подвергаются разрушающему влиянию содержащихся не только в стоках, но и в почве веществ, которым присуща высокая химическая активность. Материал элементов, составляющих ливневую канализацию, подбирается из числа химически инертных и не подверженных коррозии;
минимальным гидравлическим сопротивлением в полостной части. Внутренняя поверхность трубы должна быть, насколько это возможно, гладкой. Этим достигается и повышение пропускной способности, и еще одно важное преимущество – не будет происходить заиливание, не образуются скопления песка, грязи и всякого мусора.

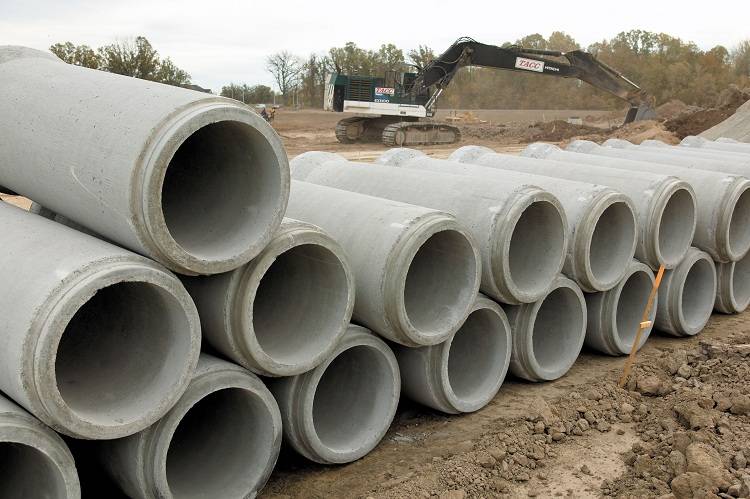

Наиболее популярными трубами для ливневок являются бетонные или асбестовые

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

самотечные;
работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
Тип крыши.
Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

воронка для забора воды с плоскости кровли;
стояк, используемый как передаточное звено для подачи воды в низ системы;
отводные трубы для удаления воды из сточной системы от здания;
выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Материалы изготовления

На сегодняшний день изделия для ливневой канализации изготавливают из следующих материалов:

Асбест;
Чугун;
Стеклопластик;
ПВХ;
ПНД.

Асбестовые трубы

Применяются при строительстве централизованных систем. Однако на сегодняшний день их использование сходит на нет. Этот материал не подвержен коррозии и гниению, отличается низкой теплопроводностью, не требует сильного заглубления в грунт при монтаже.

Тем не менее, изделия имеют слишком большой вес, к тому же плохо переносят точечные сильные удары, которые часто возникают при ремонте и обслуживании коммуникаций. Кроме того, есть определенные сложности в монтаже стыков и соединений. В европейских странах асбестоцемент запрещен к использованию в жилищном строительстве, поскольку исследования показали, что этот материал небезопасен для здоровья человека.

Чугун

Для организации ливневки этот материал уже практически не применяется. Ранее использовался для монтажа наружных систем. Отличается высокой стоимостью, большим весом и не слишком гладкими стенками, которые часто становятся причиной засоров.

Стеклопластик

Довольно современный материал. Представляет собой сочетание полимера и армирующего стекловолокна, который придает изделию особую прочность. Обычно изделия из стеклопластика применяют при монтаже коллекторов, централизованных или просто крупных систем.

Данный материал имеет целый ряд положительных свойств, а именно:

Даже трубы с большим диаметром сечения (в 500 мм) имеют относительно небольшой вес;
Материал считается экологически чистым;
Инертен к воздействию химических веществ;
Прочный и долговечный (срок эксплуатации не менее полувека);
Большой выбор фасонных изделий упрощает монтаж. Соединение производится с применением двухконусных муфт со специальными уплотнителями, гарантирующими герметичность.

ПВХ

Самый распространенный материал для организации ливневки. Именно он чаще всего применяется при монтаже внутридомовых и наружных сетей. Обычно применяются изделия с диаметром в 110 или 160 мм. Их отличает высокая прочность и надежность, заглублять их можно в землю до четырех, а в некоторых случаях и до десяти метров. Внутренняя поверхность очень гладкая, а значит, не будет провоцировать образование заторов. Кроме того, такие трубы просты в монтаже, благодаря большому ассортименту фасонных изделий и фитингов. Но главный плюс ПВХ изделий – их невысокая цена.

Правда, есть и несколько минусов:

Такие трубы не рассчитаны на высокое давление;
Имеют обычно небольшую длину, до трех метров;
Высокий показатель жесткости.

Полиэтилен низкого давления

Трубы ливневой канализации могут быть изготовлены из ПНД, то есть полиэтилена низкого давления. Такие изделия применяются для монтажа крупных систем с большой нагрузкой. Так, если здание имеет более 10 метров в высоту, применение ПВХ труб нежелательно, поскольку такие системы не рассчитаны на подобные нагрузки. Создаваемое давление может стать причиной расстыковки раструбов. Полиэтиленовые же трубы выдерживают нагрузку до 25 атмосфер. Монтируются они стык встык при помощи сварки.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

Традиционные виды труб для ливневой канализации

Выбор материалов для изготовления определяют эксплуатационные требования. Традиционно для ливневой канализации использовались изделия:

чугунные. Их достоинствами являются долговечность и надежность, высокая прочность, устойчивость к перепадам температур и воздействию химически активных веществ. Хрупкость чугунных конструкций не позволяет применять их в условиях, где возможно появление ударных нагрузок. К недостаткам чугуна следует прибавить также его немалую стоимость и тяжеловесность;
стальные. Отличаются всеми достоинствами чугунных изделий, сочетая их с гибкостью, устойчивостью к ударным воздействиям. Но высокая стоимость стали привела к фактическому вытеснению этого материала из систем ливневой канализации, где ее достоинства по большей части востребованы никогда не будут;
бетонные. Устойчивы к коррозии и высоким нагрузкам, не разрушаются при длительном воздействии влаги. Бетонные конструкции применяют в крупных системах ливневой канализации, когда необходима очень высокая пропускная способность, достигаемая увеличением диаметра изделий;
асбестобетонные. Не подвержены ни гниению, ни коррозии. Отмечаются высокая механическая прочность и долговечность, низкие коэффициенты гидравлического сопротивления и линейного термического расширения. Несомненные достоинства асбестобетонных изделий, тем не менее, не способствуют сохранению за ними прежних масштабов использования. Пожалуй, главную роль в этом играют жесткие экологические требования.

Тяжелые изделия, кроме всего прочего, очень неудобно монтировать и состыковывать. Особенно неудобно проводить гидроизоляцию стыков. При монтаже системы ливневой канализации часто случаются акцентированные удары, разрушающие хрупкое изделие. При длительном пребывании под землей верхний слой асбестобетонных изделий подвержен химическому разложению. Естественно, что надежность конструкции снижается.

Традиционные материалы используются все реже, главным образом, из-за двух причин:

высокой (или сравнительно высокой) стоимости;
тяжеловесности, предопределяющей сложности с транспортировкой и последующим монтажом.

Кровельная составляющая ливневой канализации

Кровельный водосток состоит из нескольких основных элементов:

Общая площадь водосбора – гидроизоляция на кровельном покрытии, с плоскости которого осуществляется водоотвод.
Устройства первичного водосбора.

При расположении на скатной крыше эта система будет представлять собой крепленные под обрезами скатов кровли желоба, где вода перемещается от водосточных труб к воронке.

Плоские же крыши предпочитают оснащать дождеприемниками, установленными в нижних точках искусственно воссозданного склона.

По водосточным трубам собранная вода из желоба или дождеприемника перетекает в наземные или подземные части ливневки.

Стоковый приемник – элемент, расположенный на земле или под землей, он принадлежит ливневой канализационной системе.

Схематические данные различаются – места обреза труб водостока могут быть различными: расположение обреза водосточных труб непосредственно над точечными дождеприемниками ливневой канализации, над водосборными лотками, или же прямое сопряжение водостоков с водоотводными устройствами.

Иногда используется «стихийная» упрощенная схема для водосбора с крыши, когда вода транспортируется по кровле вниз (как правило, это односкатные или плоские кровли с маленьким склоном), на земле же собирается в желоб ливневой канализации, которая организована с помощью линейного принципа.

В такой ситуации обрез кровельного покрытия необходимо расположить от стеновой поверхности на 600 мм, а вход в здание оборудуется козырьком.

Установка точечных дождеприемников подразумевает прорезку отверстия необходимого диаметра.

Важную роль играют при этом тщательные работы с герметизацией стыка битумом или композитной мастикой, которые также называются герметиками.

Желобная система довольно популярна. Главным параметром объектов желобной системы является диаметр применяемого лотка и трубы водостока.

Этапы монтажа труб для ливневки

Рекомендации
