Схема подключения

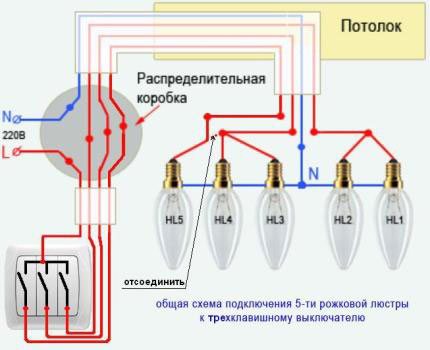

Перед тем как рассказать, что куда подключать, ознакомьтесь с типовой схемой подключения тройного выключателя с розеткой и без нее. Как видите, в распределительную коробку приходит два провода – синий (ноль) и коричневый (фаза), у вас могут кабели других цветов либо бесцветные. Далее, к нулю подключаются три синих (нулевых) провода от светильников и один идет на розетку.
Как видно из схемы, в стандартной проводке, к трехклавишному выключателю с розеткой подведено пять проводов. Без розетки будет четыре кабеля. Теперь, когда вы представили визуально что куда должно идти, давайте рассмотрим, как подключить тройной выключатель:
Обесточьте электросеть. Достаточно вырубить автоматический выключатель, отвечающий за требуемое помещение
Это самое важное требование, при выполнении любых электромонтажных работ.
Демонтируйте старый выключатель. Сначала удаляются кнопки, затем снимается рамка, потом ослабляются зажимные винты и выключатель извлекается из стены
Открутив немного крепления контактов, освобождаем провода.
Находим фазный провод. Снова включаем напряжение и с помощью индикатора ищем кабель, выходящий из щитка. Индикатор должен засветиться после прикосновения к фазе. Этот провод можно пометить, чтобы не забыть.
Подключаем новый выключатель. Когда фаза найдена, снова отключаем рубильник и приступаем к монтажу устройства. На его тыльной стороне должна быть схема подключения, на которой указано куда подсоединить фазу, а к чему остальные три провода.Соединяем кабели согласно схеме.
Монтируем выключатель в стену. Плотно затянув контакты, укладываем новый переключатель обратно в нишу. Зажимными винтами фиксируем блок и крепим облицовку с кнопками.

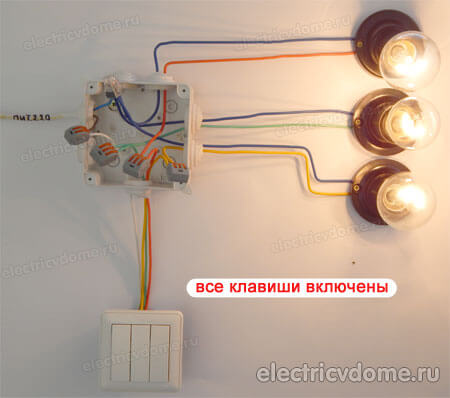

Проверяем работоспособность. Подаем электричество и включаем поочередно все клавиши.
В старых домах трехклавишные выключатели возможно установить лишь в местах совмещения туалета, ванны и коридора (кухни). В остальных комнатах проводка предусмотрена только для двух и одноклавишных выключателей.
Поэтому, если вы хотите установить тройной блок, а проводов не хватает, придется модернизировать электропроводку.
Схема подключения трехклавишного выключателя с розеткой не особо отличается от предыдущего. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки (фазы), идущей от блока выключателей.
Резюмируя, можно сказать, что если как следует разобраться с деталями, то выбрать и подключить трехклавишный выключатель вовсе несложно. А если не торопиться и соблюдать все рекомендации, то установка нового электроприбора своими руками доставит лишь удовольствие.
Конструкционно выделяют вертикальные и горизонтальные устройства. Внутри блоки расположены независимо друг от друга, так что их можно подключать по отдельности.
Клавиши также используются для работы с тремя независимыми группами освещения или электроприборов, одна или две из них иногда выбираются в качестве запасных.
В этой статье мы подробно расскажем, как подключить трехклавишный выключатель с розеткой в одном корпусе.
Подключить такой прибор можно двумя способами – параллельными кабелями, отдельно для выключателя и розетки, либо одним кабелем
, при этом с вывода розетки идет перемычка на общий контакт выключателя. Второй способ подключения является преимуществом совмещенного блока, так как позволяет сделать монтаж экономно и быстро. Нет необходимости штробить дополнительные отверстия для розетки, протягивать провода.
Увеличивается шанс короткого замыкания
, так как нагрузка на провод становится больше. Если перегорает проводка, то потребители остаются и без розетки, и без возможности включить свет.
Подключение трехклавишного выключателя с розеткой
Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.
Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.
Основные особенности конструкции и схемы подключения
А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.
Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.
Взглянем на устройство и схему подключения такого блока.
Большинство рассматриваемых блоков скомпонованы вот по таком принципу.
1 – корпус блока, являющийся одновременно и монтажной коробкой.
2 – силовая розетка.
3 – клемма подключения фазного проводника к розетке.
4 – клемма подключения нулевого проводника к розетке
5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.
6 – трехклавишный выключатель, входящий в блок.
7 – клемма подключения общей приходящей на выключатель фазы.
8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.
9 – «механика» трехклавишного выключателя.
10 – три клеммы выходящих ваз – L1, L2 и L3.
Вот и все особенности устройства.
Схема подключения тоже весьма незамысловата:
Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.
Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.
Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:
- ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
- ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.
Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.
Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.
Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.
* * * * * * *
Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.
Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.
Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:
Подключение выключателя к проводам
Для эффективного и безопасного использования выключателя необходимо правильно выполнить его подключение. От щитка в распределительную коробку пущен питающий провод: коричневая жила — ноль, синяя — фаза.
Подключение трехклавишного выключателя в одном корпусе с розеткой к домашней электрической сети
Фазу обязательно подключают именно к выключателю, согласно схеме — на общий контакт. На него же бросается и белый провод, три оставшихся выходящих из коробки жилы присоединяют к выходным контактам (в коробке они подсоединены к фазам светильников).
Инструменты и приспособления для монтажа
Для подключения тройного выключателя потребуется такой набор инструментов:
- отвертки — плоская или крестовая;
- бокорез либо стриппер для оголения проводов;
- кусачки.
Как правильно подключить тройной выключатель
Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2. Включение общего питания. Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.
Области применения
Сборка распределительной коробки и выключателя. Вот в принципе и все.
Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.
На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей. Как подключить трехклавишный выключатель
https://youtube.com/watch?v=r1XosmC76kA
Схема управления освещением из 4 мест при помощи импульсного реле
Одним из таких более простых вариантов, является использование так называемых импульсных реле.
В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.
Что такое импульсное реле?
Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.
Импульсное реле
- Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
- При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.
Принцип действия обычного электромагнитного реле
- Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
- Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.
Технические характеристики импульсного реле РИО-1
Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.
Схема управления освещением от импульсного реле
Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.
Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.
Кнопки для управления реле РИО-1
- Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
- От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.
На фото схема подключения реле РИО-1
Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2
Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле
Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.
Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.
Схема подключения для управления освещением импульсным реле из 4 мест
Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.
Проверка правильности подключения и исправление возможных ошибок
После завершения подключения трех выключателей с розеткой необходимо проверить правильность работы устройства и обнаружить возможные ошибки
Важно помнить, что работа с электричеством может быть опасной, поэтому перед проведением проверки рекомендуется отключить электрическую сеть
Для проверки правильности подключения и обнаружения ошибок рекомендуется выполнить следующие шаги:
- Включите каждый выключатель по очереди и убедитесь, что соответствующая лампочка загорается. Если лампочка не загорается, возможно, есть проблема с подключением данного выключателя.
- Убедитесь, что розетка работает корректно. Подключите к ней электроприбор и убедитесь, что он работает. Если розетка не работает, возможно, она не была правильно подключена или есть проблема с проводкой.
- Проверьте, что все выключатели работают независимо друг от друга. Включите один выключатель и убедитесь, что только одна лампочка загорается. Затем выключите данный выключатель и включите другой. Проверьте работу всех трех выключателей и убедитесь, что каждый из них управляет своей лампочкой.
Если вы обнаружите ошибки или проблемы в работе подключения, рекомендуется обратиться к профессионалу для исправления. Работа с электричеством требует определенных навыков и безопасности, поэтому неправильные манипуляции могут быть опасны.
| Обнаруженная проблема | Возможное решение |
|---|---|
| Выключатели не работают | Проверьте, что электрическая сеть подключена корректно, нет перегоревших предохранителей или выключенных автоматических выключателей. При необходимости, проверьте состояние подключения проводов к выключателям. |
| Лампочки не загораются | Проверьте состояние лампочек и их подключение. Если лампочки исправны, возможно, проблема в проводке или в самом выключателе. Обратитесь к профессионалу для дальнейшей диагностики и исправления. |
Памятка: при обнаружении любых проблем с электрическими устройствами обратитесь к квалифицированным специалистам, чтобы избежать возможных аварий или повреждений. Не пытайтесь проводить ремонт самостоятельно, если вы не имеете соответствующих навыков и опыта.
Наиболее распространенные ошибки
- Самой распространенной и, пожалуй, наиболее опасной ошибкой при подключении трехклавишных выключателей, является подача фазы на лампу, а не на вход устройства. При поданном на разрыв сети нуле схема все равно будет рабочей, только вот проводка всегда будет находиться под напряжением, что чревато поражением электротоком при малейшем прикосновении даже во время замены лампочек.
- Недостаточное зажатие контактов также встречается достаточно часто. Иногда случается так, что прибор подключили и проверили его работоспособность. Но после установки его в подрозетник все вдруг резко перестало работать. Причина ясна как божий день: следует вновь вытянуть выключатель, тщательно подтянуть каждую клемму и вставить прибор обратно.
- Характерной ошибкой также является и применение при установке кабеля, состоящего из нескольких переплетенных жил. Использовать необходимо только тот провод, у которого в маркировке присутствует литера «У» — установочный. Он представляет собой цельный медный стержень.
- Подключение выключателя с подсветкой (схемы)
- Пошаговые схемы подключения проходного выключателя с двух мест
- Как правильно подключить проходной выключатель двухклавишный (схема)
- Подключение ТВ кабеля к розетке
Подключение розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
На этом все, удачного вам монтажа!
В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.
Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.
Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.
Ошибки при подключении
1
Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.
При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.
2
Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.
3
Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.
4
Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?
А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!
Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.
Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.
Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.
А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.
5
Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.
А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.
Источники — https://cable.ru, Кабель.РФ
Назначение
Тройной или трехклавишный выключатель предназначен для переключения трех групп светильников. Это может быть комбинированный способ освещения, где совмещается точечное освещение с центральным, группы ламп в многорожковых люстрах, на разных уровнях потолка из гипсокартона, включение света в ванной, коридоре, туалете. Его преимущества следующие:
- экономия электричества;
- компактность;
- красивый внешний вид;
- управление с одного места несколькими источниками света в разных помещениях (в ванной, в туалете, на кухне);
- возможность регулирования освещенности переключением источников света, где нет возможности применять диммеры;
- изменение при необходимости освещенности в помещении.
Варианты использования многоклавишных выключателей:
- изменение интенсивности освещения люстры;
- управление несколькими светильниками (настольными, подвесными, настенными);
- управление несколькими зонами освещения в одном помещении (светильник, люстра, подсветка).
К ним также добавляют розетку. Устройство в виде блока становится более функциональным.
Компании-производители
В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.
Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.
Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.
Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!
См. также: Как подключить включатель выключатель света двухклавишный схема
После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.
Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов
Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке
Устройство и схема
Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.
Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.
