Как подобрать светильник для обычного потолка
- Вид и размер комнаты: При выборе светильника учтите размер и форму комнаты. Например, для больших пространств подходят трековые светильники с возможностью регулировки направления света, а для узких и прямоугольных комнат — светильники со сфокусированным светом.
- Тип освещения: Разные типы светильников создают различные эффекты освещения. Например, споты обеспечивают направленный свет, потолочные светильники создают равномерное освещение, а подвесные светильники добавляют акцентные элементы в интерьер.
- Стиль интерьера: Учтите стиль вашего помещения при выборе светильника. Например, для современных интерьеров подходят минималистичные светильники с прямыми линиями, а для классических интерьеров — светильники в ретро-стиле.
- Цвет света: Разные цвета света создают различные атмосферы в комнате. Например, теплый белый свет создает уютную атмосферу, нейтральный белый свет — яркое и энергичное освещение, а холодный белый свет — свежий и освежающий эффект.
- Функциональность: Рассмотрите, какие функции должен выполнять светильник. Например, если нужно осветить рабочую зону, можно выбрать светильник с направленным светом или светильник с возможностью регулировки яркости.
Учитывая эти факторы, вы сможете подобрать идеальный светильник для обычного потолка, который не только обеспечит нужное освещение в комнате, но и станет стильным дополнением к вашему интерьеру.
Рекомендуемые приемы работы
Гибкие подвесы и даже обычные крепежные клипсы обеспечивают определенную степень свободы профилям, поэтому сверхточность при разметке не нужна. Но, если крепить треки непосредственно к потолку без переходных элементов, следует соблюдать правила размерных цепей.
Например, необходимо смонтировать П-образный контур из шинопроводов. В этом случае размечается только одна из параллельных линий. Положение второй автоматически получается после двух поворотов через угловые коннекторы.
Для предварительного крепления реек к потолку можно использовать двусторонний скотч, а отверстия под дюбеля сверлить уже через приклеенные шинопроводы. Таким способом можно инсталлировать систему в одиночку (но 2 стремянки или пара столов, все равно, необходимы).
Что стоит знать и учесть при выборе трековых светильников?
Сегодня производством таких устройств занимаются многие компании. Вот только некоторые из них.
«Globo Lighting»
Австралийский бренд, который входит в пятерку наиболее известных производителей световой техники. Главным девизом компании является выпуск продукции по доступной для потребителя цене.
Это универсальный вариант для потребителей, которые ценят качественную продукцию, но при этом не хотят переплачивать деньги за элементы интерьера.
К наиболее популярным устройствам бренда стоит отнести:
- BARONI 56946-1 — светодиодный светильник, выполненный из металла;
- Globo Kirogi 56453-1H — устройство под лампу G9, мощность — 33 Вт, высота — 1,2 м;
- Globo 54904-6 — конструкция из стекла и металла. Мощность — 66 Вт. Тип цоколя — E14.
«Citilux»
Компания, которая начала деятельность еще в 1994 году и за время работы значительно расширила ассортимент продукции.
На сегодня под этой торговой маркой выпускаются все виды светотехники, применяемой в интерьере жилых и офисных помещений.
Преимущества устройств производителя — элегантность внешних решений, простота конструкции и надежность.
Повышенная мощность гарантируется, благодаря наличию нескольких прожекторов, обеспечивающих яркий и стабильный свет.
Популярные модели:
- CL561165 Citilux Акцент. Мощность — 50 Вт, материал — стекло и металл. Тип цоколя — GU Длина два метра.
- CL561141 Citilux Акцент. Трековый светильник из стекла и металла, с мощностью в 50 Вт. Тип цоколя — GU Длина — 2 метра.
«Odeon Light»
Итальянская компания, которая прославилась на рынке, благодаря широкому выбору качественной продукции, уникальным стилем и огромным ассортиментом.
В каталоге производителя легко выбрать устройства, которые подойдут для обустройства любого интерьера — как современного, так и с эффектом старины.
Светильники, выпущенные этой компанией, имеются высокое качество и современный дизайн, а установка подвесных конструкций позволяет преобразить любое помещение, будь это кухня, прихожая или гостиная.
Наиболее востребованные модели — 2075/6 ODL Odeon Light Medeo, а также 2066/5C ODL Odeon Light Terza.
2066/5C ODL Odeon Light Terza

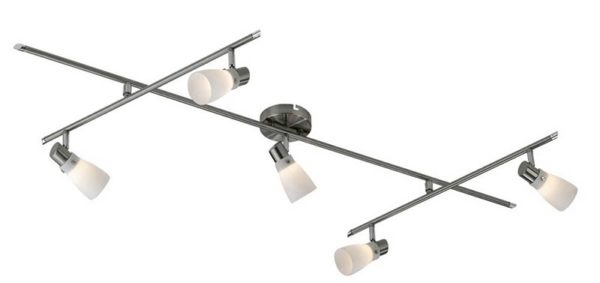

Другие варианты трековых светильников.
Уличные светильники на солнечных батареях, конструкции, принцип работы, популярные модели
При выборе трековых светодиодных светильников на шинопроводе стоит брать во внимание следующие рекомендации:
- Не стоит покупать устройства, в которых применяется группа светодиодных точек. Этот факт свидетельствует, что в изделии установлены светодиоды низкого качества, а сам светильник быстро поломается или будет отдавать слишком тусклый свет.
- Если в трековом светильнике наблюдается только одна ярко-желтая точка, это устройство относится к новому поколению светодиодов, отличающихся повышенной мощностью. Такие изделия являются следующим поколением после многоточечных аналогов. Они отлично заменяют классические магазинные светильники, выполненные с применением металлогалогенных ламп мощностью 35-50 Вт.
- Минусом многих трековых светильников является отсутствие оптики третичного типа. Но преимуществ больше, ведь издаваемый поток позволяет осветить большие помещения, а также он надежно защищен от ИК и УФ излучения. Но будьте внимательны — при выборе стоит отдавать предпочтение светильникам мощностью от 40 Вт и более. В ином случае обеспечить высокий уровень освещенности не получится.
- Отличный вариант — когда светодиод трекового светильника надежно закрыт с помощью специальной третичной оптикой. Задачей последней является равномерное распределение света через призматическое стекло. Хуже, если для этой цели применяется более дешевый сатинированный материал, который «съедает» до 40% света.
По сути, это источники света нового поколения, которые отличаются высокой мощностью и способностью обеспечивать хороший свет без значительного нагрева поверхности.
Кроме того, Led-модуль является более долговечным, что обеспечивает работоспособность светильника в течение пяти лет и более.
Главной проблемой остается высокая цена, которая зачастую отпугивает потребителей. Вот почему на современном этапе большим спросом пользуются МГЛ варианты.
Что стоит знать и учесть при выборе трековых светильников?
Сегодня производством таких устройств занимаются многие компании. Вот только некоторые из них.
«Globo Lighting»
Австралийский бренд, который входит в пятерку наиболее известных производителей световой техники. Главным девизом компании является выпуск продукции по доступной для потребителя цене.
Это универсальный вариант для потребителей, которые ценят качественную продукцию, но при этом не хотят переплачивать деньги за элементы интерьера.
К наиболее популярным устройствам бренда стоит отнести:
- BARONI 56946-1 — светодиодный светильник, выполненный из металла;
- Globo Kirogi 56453-1H — устройство под лампу G9, мощность — 33 Вт, высота — 1,2 м;
- Globo 54904-6 — конструкция из стекла и металла. Мощность — 66 Вт. Тип цоколя — E14.
«Citilux»
Компания, которая начала деятельность еще в 1994 году и за время работы значительно расширила ассортимент продукции.
На сегодня под этой торговой маркой выпускаются все виды светотехники, применяемой в интерьере жилых и офисных помещений.
Преимущества устройств производителя — элегантность внешних решений, простота конструкции и надежность.
Повышенная мощность гарантируется, благодаря наличию нескольких прожекторов, обеспечивающих яркий и стабильный свет.
Популярные модели:
- CL561165 Citilux Акцент. Мощность — 50 Вт, материал — стекло и металл. Тип цоколя — GU Длина два метра.
- CL561141 Citilux Акцент. Трековый светильник из стекла и металла, с мощностью в 50 Вт. Тип цоколя — GU Длина — 2 метра.
«Odeon Light»
Итальянская компания, которая прославилась на рынке, благодаря широкому выбору качественной продукции, уникальным стилем и огромным ассортиментом.
В каталоге производителя легко выбрать устройства, которые подойдут для обустройства любого интерьера — как современного, так и с эффектом старины.
Светильники, выпущенные этой компанией, имеются высокое качество и современный дизайн, а установка подвесных конструкций позволяет преобразить любое помещение, будь это кухня, прихожая или гостиная.
Наиболее востребованные модели — 2075/6 ODL Odeon Light Medeo, а также 2066/5C ODL Odeon Light Terza.
2066/5C ODL Odeon Light Terza
Другие варианты трековых светильников.
Уличные светильники на солнечных батареях, конструкции, принцип работы, популярные модели
При выборе трековых светодиодных светильников на шинопроводе стоит брать во внимание следующие рекомендации:
- Не стоит покупать устройства, в которых применяется группа светодиодных точек. Этот факт свидетельствует, что в изделии установлены светодиоды низкого качества, а сам светильник быстро поломается или будет отдавать слишком тусклый свет.
- Если в трековом светильнике наблюдается только одна ярко-желтая точка, это устройство относится к новому поколению светодиодов, отличающихся повышенной мощностью. Такие изделия являются следующим поколением после многоточечных аналогов. Они отлично заменяют классические магазинные светильники, выполненные с применением металлогалогенных ламп мощностью 35-50 Вт.
- Минусом многих трековых светильников является отсутствие оптики третичного типа. Но преимуществ больше, ведь издаваемый поток позволяет осветить большие помещения, а также он надежно защищен от ИК и УФ излучения. Но будьте внимательны — при выборе стоит отдавать предпочтение светильникам мощностью от 40 Вт и более. В ином случае обеспечить высокий уровень освещенности не получится.
- Отличный вариант — когда светодиод трекового светильника надежно закрыт с помощью специальной третичной оптикой. Задачей последней является равномерное распределение света через призматическое стекло. Хуже, если для этой цели применяется более дешевый сатинированный материал, который «съедает» до 40% света.
По сути, это источники света нового поколения, которые отличаются высокой мощностью и способностью обеспечивать хороший свет без значительного нагрева поверхности.
Кроме того, Led-модуль является более долговечным, что обеспечивает работоспособность светильника в течение пяти лет и более.
Главной проблемой остается высокая цена, которая зачастую отпугивает потребителей. Вот почему на современном этапе большим спросом пользуются МГЛ варианты.
Подключение трековых светильников
Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.
Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.
Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.
Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.
Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.
Иначе под весом всех светильников шина просто согнется и деформируется.
С одной стороны трека ставится заглушка.
С другой, расположена клеммная колодка.
Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.
Затем аккуратно вводите и стыкуете коннектор и трек.
Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.
После чего можно закручивать стопорный винт и фиксировать соединение.
Накладка для трекового светильника

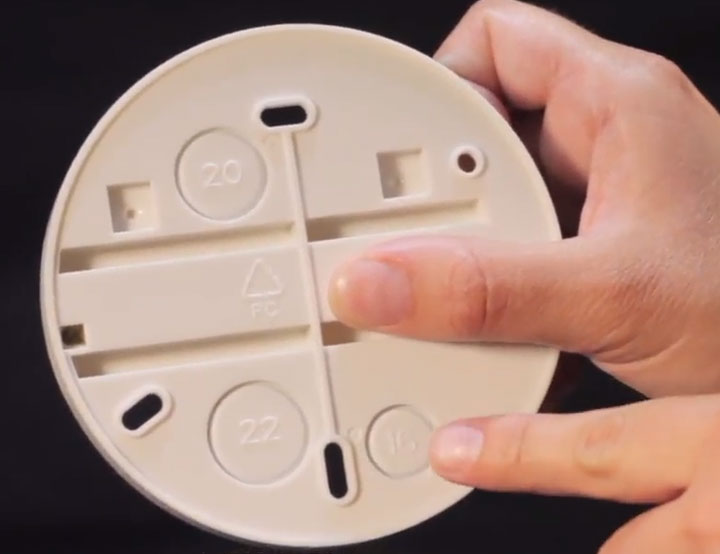

Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.
Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.
Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.
Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.
А затем поворачиваете фиксатор до упора.
Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.
Соединение шинопроводов между собой
Шины соединяются между собой несколькими способами в зависимости от конечной конфигурации трековой осветительной установки и места подвода электропитания.

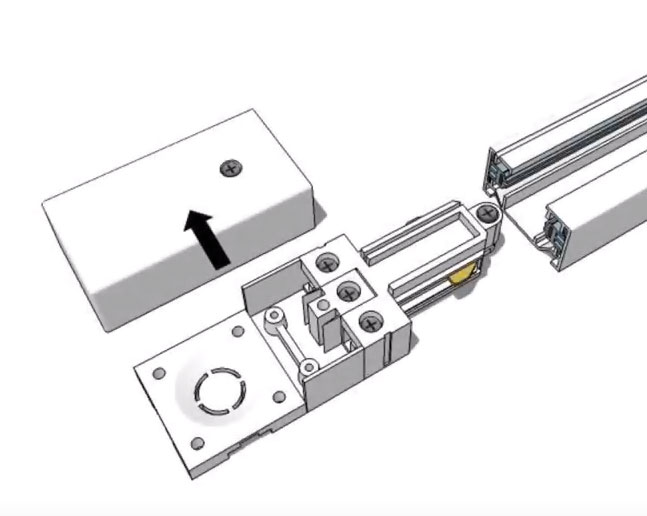

Первый способ – это удлинение шинопровода при помощи центрального коннектора. Для этого необходимо:
Поместить центральный коннектор между треков и снять с него крышку.
Подключить электрический кабель к контактной группе.
Соединить шинопроводы между собой, вставив центральный коннектор в оба конца.
Закрутить крепежные винты.
Сходным образом проводится подключение угловых коннекторов. Для того чтобы удлинить длину шинопровода без использования коннектора применяются обычные соединители.
Можно ли устанавливать трековые светильники на натяжной потолок?
Немного забегая вперед, мы с твердостью можем ответить – ДА, можно
. Но все-таки давайте разберемся.
Натяжной потолок – вид потолочной отделки, при которой натянутое полотно крепят по периметру помещения на металлический (алюминиевый) или пластиковый профиль.
Стоит сказать, что подключение трековых светильников является несложным, хотя многие при виде натяжных конструкций почему-то думают иначе. Не стоит бояться! Трековое освещение можно смело устанавливать на натяжной потолок. Ведь в реальности, с данным видом потолочной поверхности можно использовать совершенно любое осветительное оборудование на треках, хотя и с некоторыми ограничениями.
Чтобы Вы не тратили свое время впустую, собирая информацию по крупицам, мы предлагаем прочитать ключевые моменты, которые помогут Вам в будущем.
Как выбрать шинопровод для натяжного потолка
На натяжном потолке установка конструкции из шинопровода возможна тремя способами: накладным, встраиваемым и подвесным, остановимся на первых двух, так как последний не целесообразно использовать в домах и квартирах.
- Накладной -данный вид монтажа на натяжном потолке, подразумевает использование стандартных хлыстов обычного накладного шинопровода, крепится к поверхности потолка при помощи саморезов, для которых предварительно внутри натяжного потока необходимо обязательно предусмотреть жесткие закладные. Это самый простой вид монтажа.
- Встраиваемый — шина встраивается в специально заранее подготовленное отверстие (нишу) в натяжном потолке в точности повторяющее форму и размеры встраиваемой части встраиваемого шинопровода, однако, в этом случае обязательно нужно провести дополнительную подготовку ниши до установки полотна и также предусмотреть установку закладных для жесткой фиксации трека.
Еще одна важная особенность, при выборе шинопровода для установки в натяжной потолок не стоит экономить. Так как, например, в дешевых треках делают маленькую толщину металла, которая легко деформируется, что может приводить к нагреву трека, что недопустимо в натяжных потолках и может привести к деформации натяжного потолка.
Какие трековые светильники подойдут
Сейчас на рынке существует огромное количество осветительных приборов различных характеристик, размеров, форм и дизайна. . И понятно, что неподготовленный человек может растеряться при виде всего многообразия. Однако, сложнее всего выбрать светильники для натяжных потолков.
Какие моменты нужно взять во внимание при выборе осветительных приборов
В первую очередь, нужно помнить, что любые светильники излучают не только свет, но и тепло. Последнее может плохо повлиять на материал натяжного потолка. Почему? Это легко объясняется тем, что данное потолочное покрытие изготавливается из ткани или пленки. И если ткань меньше подвергается воздействию повышенной температуры, то пленка может покрыться трещинами или вовсе поменять цвет. Чтобы не попасть в такую неприятную ситуацию, необходимо использовать трековые светильники с подходящими для этого потолочного покрытия характеристиками.
Самым оптимальным вариантом станут светодиодные светильники:
- При работе они обладают небольшой степенью нагрева.
- Некоторые модели имеют радиаторы для пассивного отвода тепла, а это означает, что даже мощные споты не будут нагреваться.
Трековые системы на натяжных потолках – вечная классика. Органично вписываются в любой дизайн помещения, легко передвигаются по треку и при необходимости светильники без труда заменяются на новые.
Обязательно обращайте на формфактор адаптера трекового светильника — в случае натяжных потолков, установка, снятие и перемещение светильника не должно сопровождаться механическим контактом рук или частей адаптера с натяжным полотном потолка.
Сколько светильников можно подключить на трек?
Ограничение по мощности
Как было замечено ранее, у шинопроводов есть ограничение по току на фазу. Чтобы рассчитать мощность на 1 фазу системы, нужно знать входную мощность и допустимый ток.
Для однофазных высоковольтных трековых систем расчет будет выглядеть так:
где 220 В – напряжение в сети, 16 А – допустимый ток на фазу (указывается в характеристиках шинопровода).
Таким образом, если это 1-фазный шинопровод, то на него можно повесить 55 светильников мощностью 64 Вт каждый.
При работе в бытовых электросетях 220 В допустимая мощность трехфазных трековых систем будет идентичной однофазным. То есть можно сказать, что единственным преимуществом трехфазных трек-систем перед однофазными при работе в домашних электросетях есть возможность раздельно управлять тремя группами светильников, подключенными к отдельным фазам.
Однако, при подключении к промышленной трехфазной электросети 380 В мощность трехфазных трековых систем увеличится в три раза (3 фазы * 3520 Вт = 10 560 Вт).
Ограничения по весу
У шинопроводов есть грузоподъемность – определенный вес, который можно на него повесить. Иногда производители дают схемы нагрузки (Load capacity), где указывается при какой схеме какая возможна нагрузка на шину. Или же просто пишут допустимую нагрузку, но нужно понимать, что она все равно должна быть распределенной по всей длине.

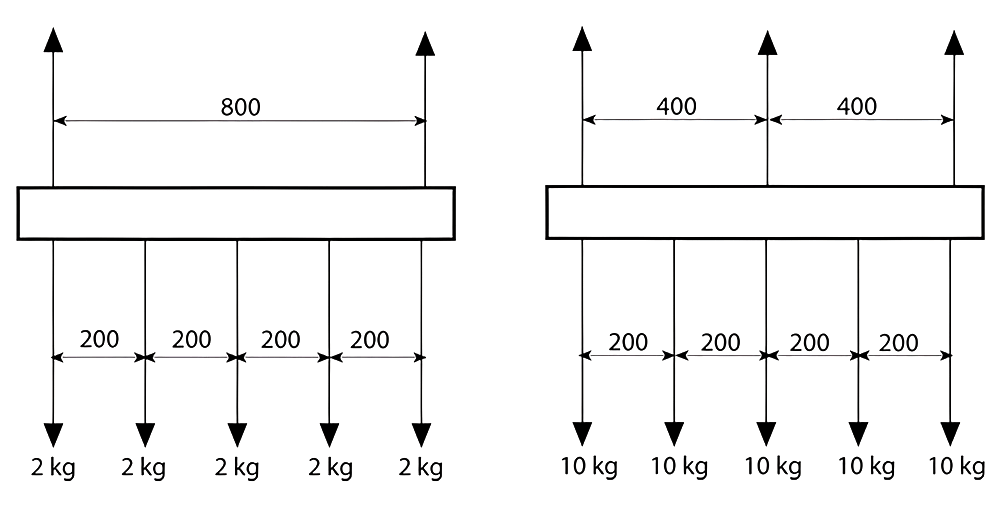

Как понимать схемы грузоподъемности?
На схеме слева показан трек, длиной 800 мм. На каждые 200 мм разрешается повесить светильник до 2 кг максимум.
На схеме справа показан разрезанный и соединенный трек, длиной 400 мм каждый. В таком случае на каждые 200 мм можно повесить светильник аж до 10 кг.
Если на схеме показаны не kg, а N (Ньютоны), то, чтобы получить килограммы, поделите число на 10.
Если схема отсутствует, но просто дана максимальная нагрузка, то можно легко рассчитать расстояние между светильниками и их максимальный вес. Например, есть трек 1000 мм, макс. нагрузка 10 кг, планируется 7 светильников. Оставляем по краям 100мм, расчетная длина сокращается до 800 мм, и делим ее на 6 участков (на 1 меньше, чем светильников).
Применение трековых светильников
Эффективное освещение помещений

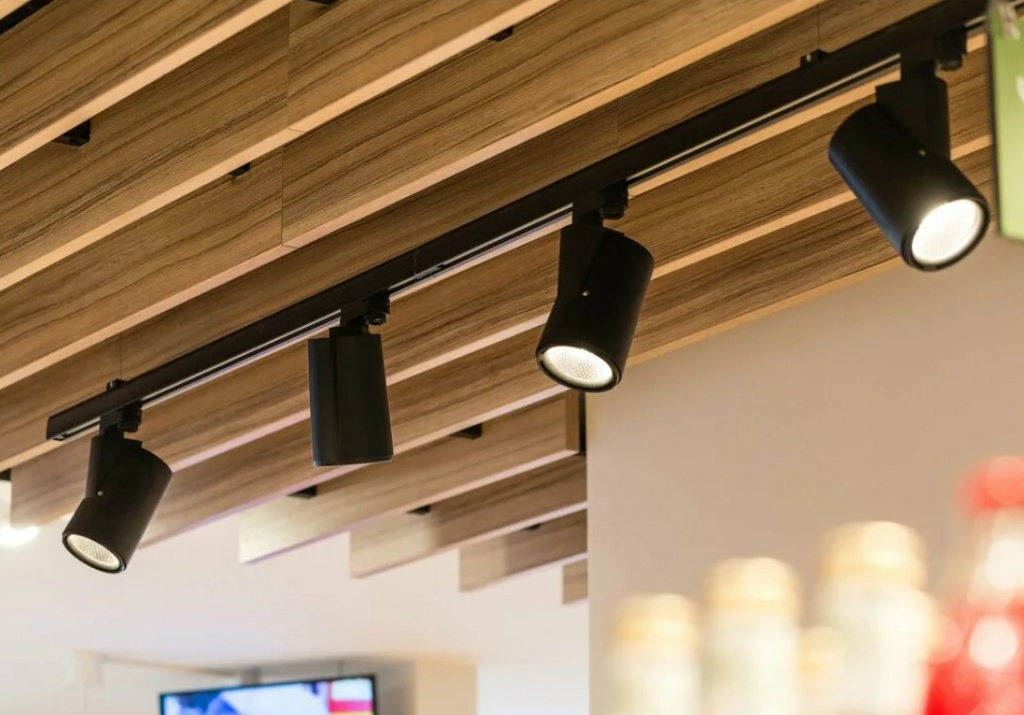

Трековые светильники являются отличным решением для эффективного освещения помещений. Они могут использоваться в качестве основного освещения или дополнительного и подходят для любого типа интерьера.
С помощью трековых светильников можно создать уникальный дизайн освещения в комнате, выгодно подчеркнуть определенные элементы интерьера и улучшить качество освещения.
Широкий выбор моделей и цветов
Наши трековые светильники представлены в широком ассортименте и различных цветовых решениях. Вы можете выбрать оптимальный вариант для своего интерьера, который идеально впишется в любую обстановку.
Мы предлагаем качественные материалы и современный дизайн. Все наши светильники производятся из лучших материалов и отличаются высокой производительностью и долговечностью.
Простой монтаж
Монтаж трековых светильников не требует специальных знаний и навыков, вы можете справиться с этой задачей своими руками, без обращения к профессионалам. Установите набор трековых светильников и наслаждайтесь новым уровнем освещения в вашем помещении.

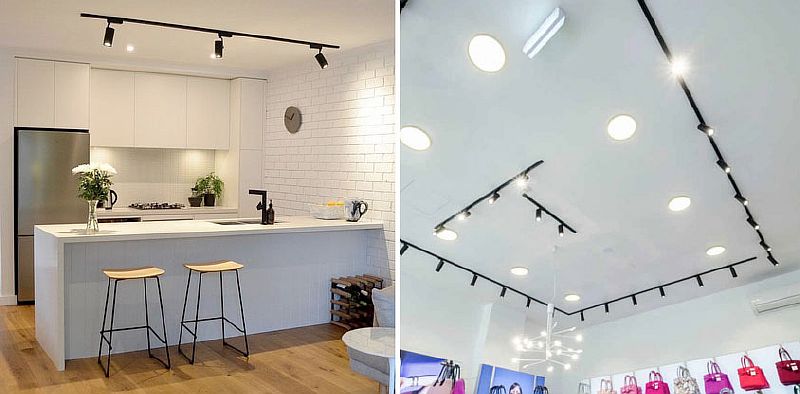

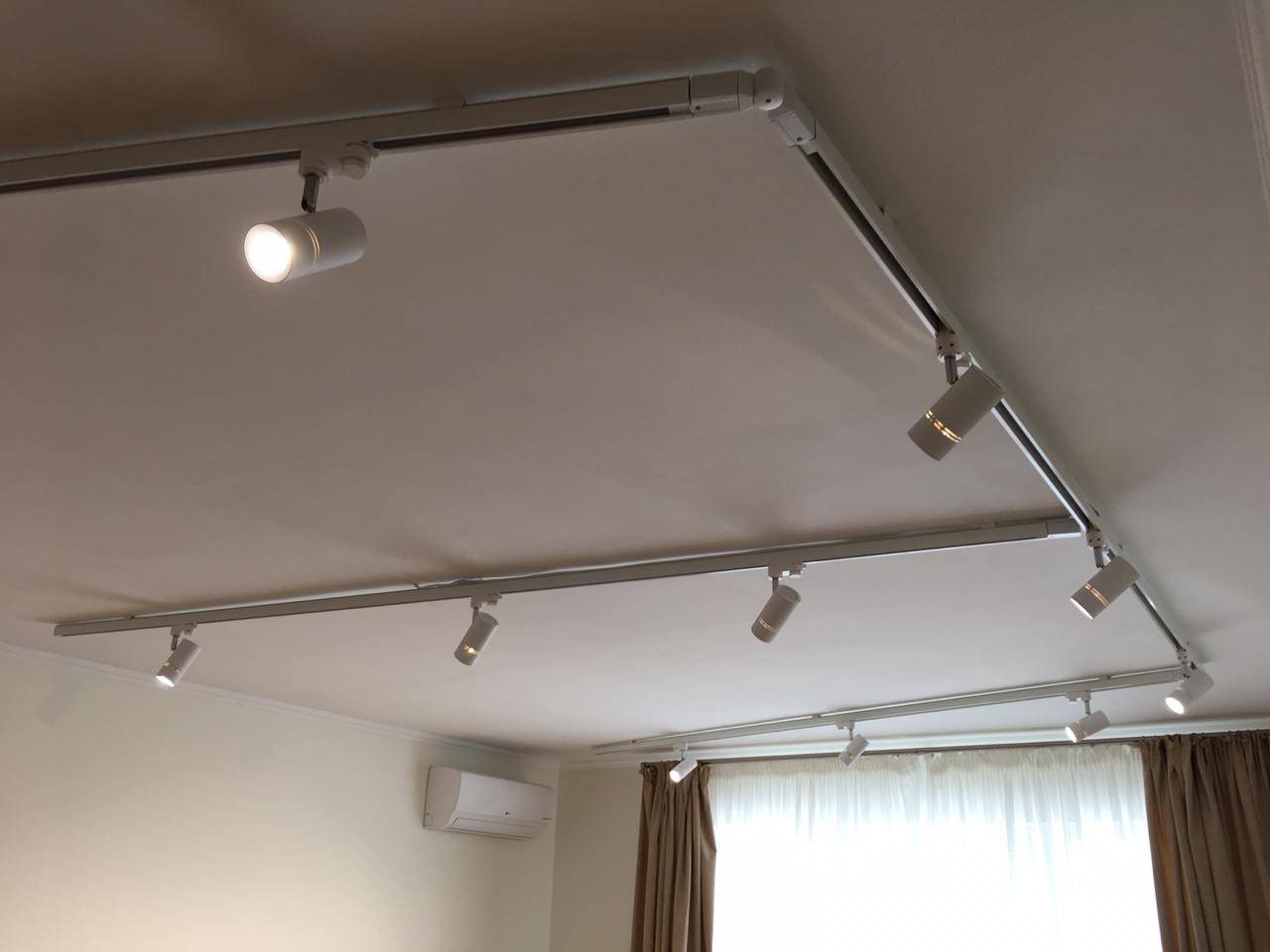

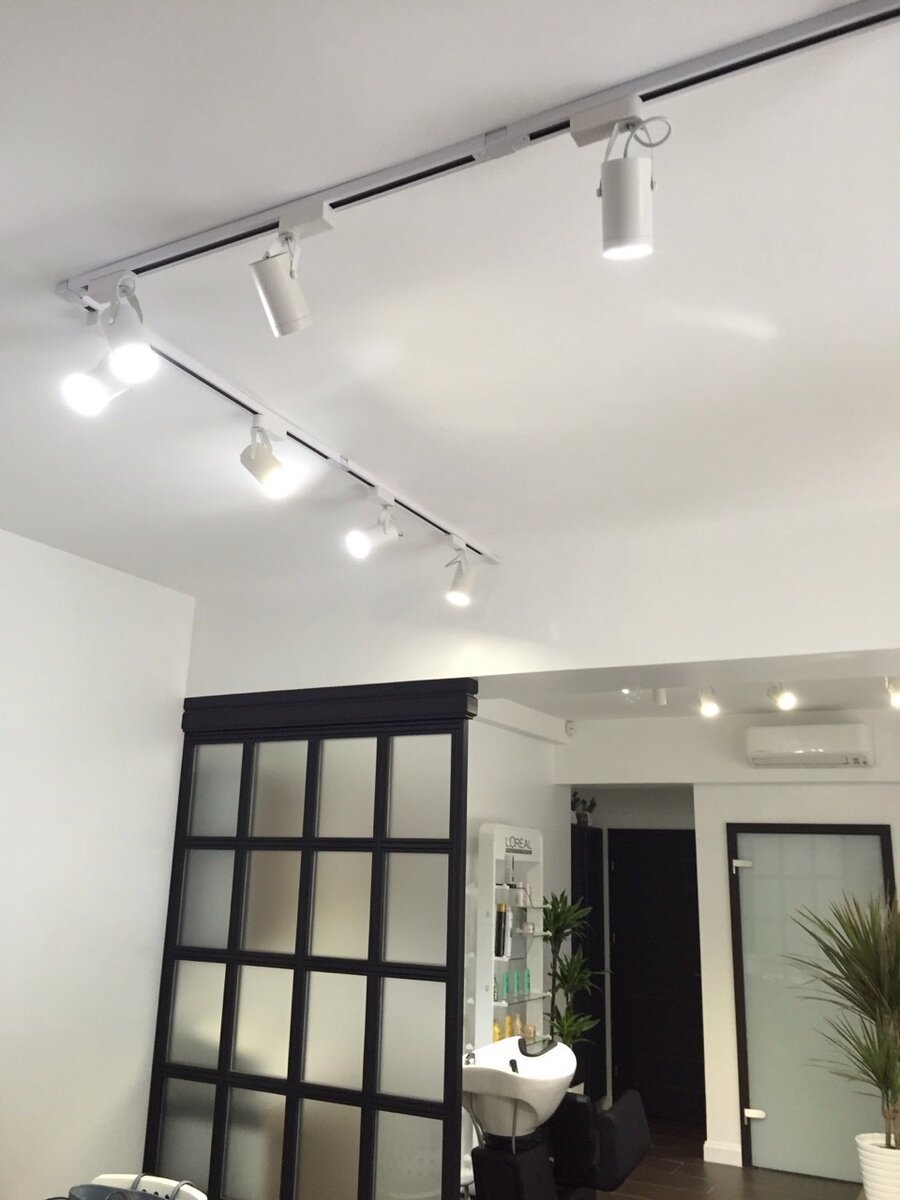

Как выглядит в интерьере
Первое знакомство с трековым освещением цепляет. Создается впечатление, что это одна из самых совершенных и удачных схем для любых жилых помещений. Стильный дизайн сочетается с практичностью и гибкостью системы освещения. Почти всегда трековая магнитная система превращается в важную деталь интерьера комнаты независимо от ее дизайна и выбранного стиля.
Светильники в гостиной, оформленной в стиле минимализма, с помощью поворотных светильников удобно расставлять акценты подсветки на определенных участках стен
Предыдущая
Светильники, браОсвещение кухни-гостиной трековыми светильниками
Следующая
Светильники, браКак сделать бра своими руками из подручных материалов
Спасибо, помогло!2Не помогло

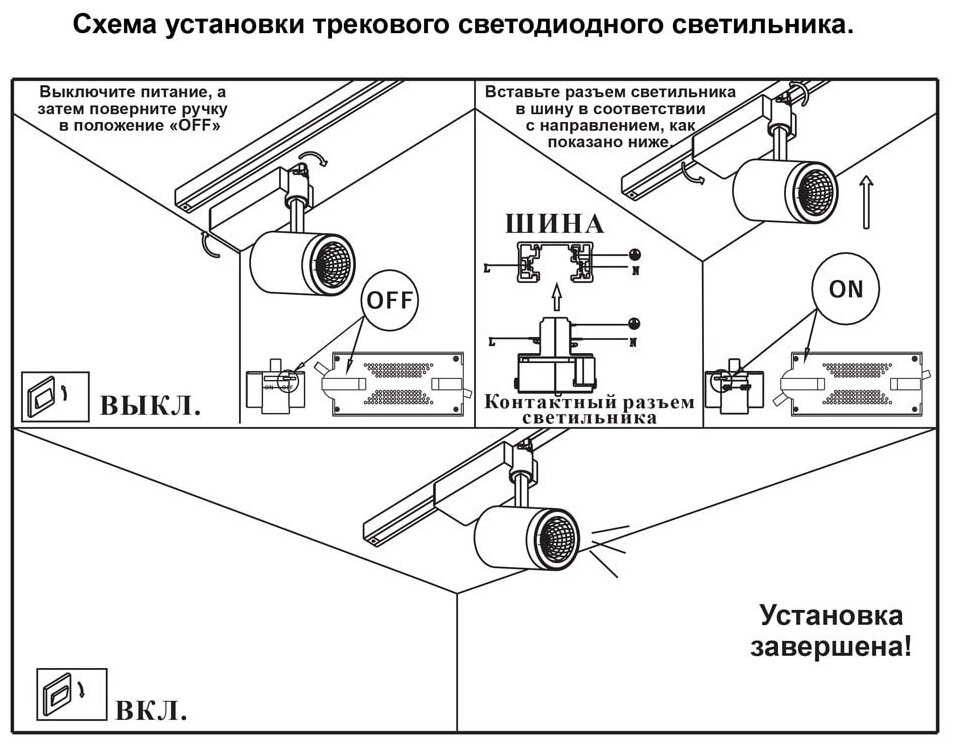

Установка светильника в трек
После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.
Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.

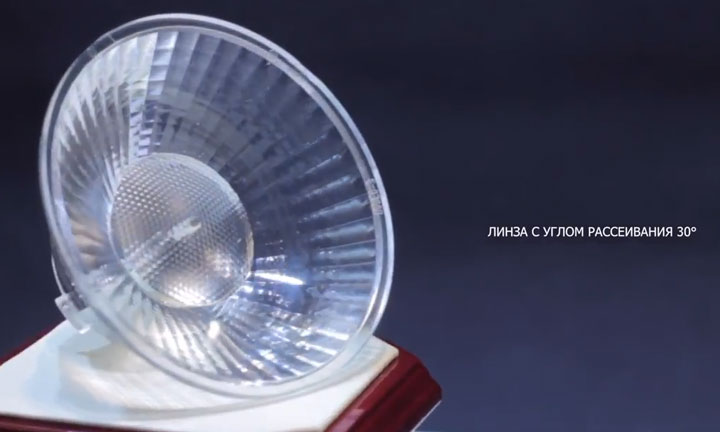

Также многие модели позволяют менять линзу. Процесс замены очень простой.
Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.
Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.
Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).
Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.
Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.
Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.
На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.
Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.
Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.
Шинопровод

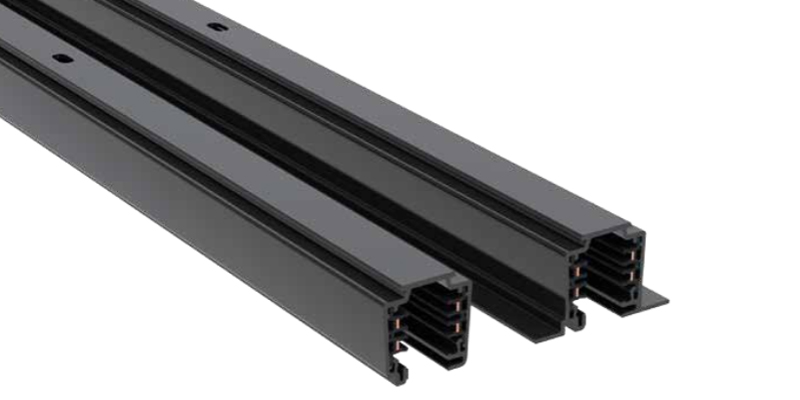

Шинопровод – это металлический короб с проводами внутри. Его еще могут называть: токопровод, токошинопроводник, трек, трековая шина, рельса. Фазы или контуры шинопровода – количество токопроводников (жил), которые подключаются к сети.
В однофазном шинопроводе одна жила передает энергию, в двухфазном – две, а в трехфазном – три жилы. Независимо от количества фаз шинопровод снабжается еще одной жилой, которую называют ноль или нейтральный проводник. По нему остаточный ток возвращается по контуру, а в случае обрыва он выравнивает напряжение, не допуская короткого замыкания.
Кроме того, в шину могут быть добавлены жилы протоколов (например, DALI), которые позволяют диммировать светильники или добавляют продвинутые возможности SMART-управления, но светильники в этом случае также должны поддерживать соответствующий протокол управления (см. Рис. 4).
Главным ограничением шинопроводов по мощности является допустимая сила тока на каждую фазу. Эта величина обычно колеблется в пределах от 2 А до 16 А (ампер).
Шинопровод можно изгибать специальными устройствами и разрезать обычной ножевкой по металлу, что позволяет создавать уникальные сложные системы освещения.
Рис.1 Однофазный шинопроводN – ноль, L – фаза
Рис.2 1-фазный шинопровод с тремя проводами
Рис.3 Трехфазный шинопроводN – ноль, L1, L2, L3 – фаза
Рис.4 3-фазный шинопровод с протоколом DALID – провод протокола DALI
Как подключить шинопровод?
Перед тем как осуществить непосредственное подключение шинопровода к электропитанию необходимо осуществить его монтаж на стену или потолок. Для этого проводятся следующие мероприятия:
Шаг 1
Сначала составляется схема шинопровода, в которой отражается порядок размещения трековой осветительной установки, места непосредственного крепления и типы светильников.
Если стандартная длина шинопровда не позволяет собрать требуемую конфигурацию трековой осветительной установки, то следует имеющийся шинопровод отмерить и отпилить на куски нужной длины. Для того чтобы обеспечить ровный распил без повреждения элементов шинопровода используется ручная дисковая пила. А для сохранения ровности кромок применяется стусло.
Шаг 2
После того как составлена план-схема трековой осветительной установки необходимо определиться с подводом электропитания к шинопроводу. Следует учесть тот факт, что максимально допустимый ток на фазу для подключения шинопровода составляет 16А. Если данное значение будет превышено, то всю систему следует разбить на группы с отдельными токовводами, отвечающими требованиям.
Электропитание может осуществляться через самостоятельные элементы ввода питания или при помощи соединительного элемента. Здесь необходимо определиться с их типом и количеством.
Для того чтобы осуществить корректный подбор комплектующих элементов с оптимальным расположением «нейтрали» необходимо обратить внимание на следующие признаки:
1. в шинопроводе «нейтраль» (N) считается контактом, который находится со стороны выступа корпуса;
2. на корпусе переходников есть специальные обозначения расположения «нейтрали».
Шаг 3
На этом этапе определяется способ крепления шинопровода к стене или потолку, место крепления или место крепления подвесов.
Расстояние между подвесами не должно превышать 1 м. Это обеспечит возможность максимально допустимой нагрузки на шинопровод. Это в среднем 5 светильников, которые весят не более 5 кг на один шинопровод длинной 1 м.
Рекомендуемое расстояние между расположением светильников – 20 см.
Порядок крепления шинопровода на потолок или стену:
- Необходимо разметить и подготовить монтажные отверстия.
- Определяем точку ввода в шинопровод, после чего устанавливаем его на потолок или стену при помощи винтов, шурупов, саморезов или других крепежных материалов.
Подбор крепежа должен осуществляться исходя из материала потолка.
Порядок крепления шинопровода при помощи подвесов:
Для того чтобы разместить подвесной шинопровод понадобятся специальные комплекты подвесов, которые включают в себя: трос с концевым стопорным элементом, крепления, зажима, декоративный колпачок, скоба крепления.
- Необходимо разметить и подготовить монтажные крепления подвесов.
- Крепится крепление-уголок на потолке.
- Трос продевается в скобу крепления на шинопроводе.
- Зажим троса устанавливается в отверстие крепления.
- Выбирается необходимая длина подвеса и трос фиксируется зажимом.
- Шинопровод фиксируется в скобе крепления боковым винтом.
Когда осуществляется подвес нескольких элементов шинопровода, то необходимо располагать их в горизонтальной плоскости, без перекосов и неравномерного распределения подвесов.
Шаг 4
На этом этапе производится подключение к электросети. Все мероприятия должны проводиться специалистом-электриком в соответствии со схемой подключения.
Максимально допустимая мощность – 11 кВт. Шинопровод следует запитывать от отдельного автомата. Непосредственное подключение производится через коннекторы, которые могут быть различной формы. Для этого необходимо:
- Снять крышку с коннектора.
- Проделать в торце корпуса отверстие для провода.
- Ввести кабель через отверстие в клеммную колодку.
- В соответствии с обозначением контактов зафиксировать провода в зажимах.
- Установить и закрепить крышку коннектора.
Шаг 4
Установка светильников на шинопровод производится при помощи специальных адаптеров в соответствии с последовательностью, представленной на рисунке.
Типы шинопроводов
Первые производители систем трекового освещения разработали собственные стандарты реек. По первым буквам брендов Halo, Juno и Lightholler их обозначают как «H», «J» или «L». Этим конструкциям соответствуют почти все современные трековые рейки закрытого типа. Варьируются внешние контуры профилей под различные виды креплений, но контактные схемы остаются прежними.
Каждый стандарт закрытого шинопровода может иметь 2 исполнения по электрическому подключению (одно- или двухконтурное) и 2 — по монтажу (накладная или встраиваемая рейка). Двухконтурный шинопровод подразумевает возможность расположения нескольких (от 1 до 3) групп света на одной рейке, управляемых разными выключателями или одним 2- или 3-клавишным.
| Конструктивные типы закрытых шинопроводов трекового освещения | |||
| Количество контуров | H | J | L |
| 1 | |||
| 2 |
Все шинопроводы закрытого типа (кроме магнитных систем) предназначены для подключения к однофазным сетям (220 В в Европе и 120 В в США).
Внимание! Рунет изобилует некорректной информацией о т.н. одно-, двух- и трехфазных трековых шинопроводах
Иногда даже пишут о подключении трехфазных систем к сети 380 В. Эта путаница возникла по причине использования несогласованной терминологии для обозначения реек с различным количеством шин (проводников). Их число может быть равно 2; 3 или 4, но любая такая система должна подключаться к однофазной бытовой электросети.
Трековые системы низкого напряжения (12 В, реже — 10 В, 24 В и 48 В) монтируются на шинах открытого типа, выполненных в виде монорельса, и работают только через понижающий трансформатор. Исключением являются низковольтные (24 В) магнитные системы, которые инсталлируются на рейках закрытого типа.
В России, как и в странах ЕС, наиболее востребованы комплекты на базе закрытых двухконтурных реек типа L, которые называют также трехфазными или 4-проводными. Специалисты нашей компании поддерживают этот тренд, поскольку данные шинопроводы обладают 4 важными преимуществами:
- Они обеспечивают надежное и удобное подключение до 3 групп света.
- Оснащены выделенным контактом заземления.
- Допускают максимальную суммарную мощность нагрузки (в сравнении с токопроводящими рейками других конструкций).
- Позволяют использовать широкий ассортимент низко- и высоковольтных трековых светильников.
Какие бывают светильники
В магнитных трековых системах используется два типа приборов освещения. Первый предполагает установку в жестко зафиксированный шинопровод встраиваемого или накладного вида. Это означает, что в конструкции корпуса светильника могут располагаться поворотные шарниры, позволяющие ориентировать световой поток произвольным образом.
Второй тип магнитных трековых светильников предполагает только вертикальное направление света. Они используются на подвесных треках-шинах.
Поворотные системы
Разработка и внедрение новых трековых систем освещения и затевались ради возможности регулировать направление света. Поэтому в ассортименте поворотных светильников больше всего самых разных моделей.
Наиболее востребованными оказались модели с корпусом в формате спота с излучающим модулем на вертикальном шарнире.
Излучающих модулей может быть больше, чем один. При этом корпус прибора выполняется в форм-факторе прямоугольной коробки с опцией поворота в вертикальной и горизонтальной плоскости на угол в пределах 30-90о.
Подвесные модели
Несмотря на то что гибкий подвес ограничивает возможности настройки направления светового потока, подвесные модели пользуются популярностью благодаря практичности и изысканному дизайну.
Подвесные модели удобно комбинировать с линейными встраиваемыми светильниками.
Линейные модели
Данный тип светильников считается самым простым, у него нет поворотных узлов или дополнительных систем подвеса. По сути, это прямоугольный корпус со светодиодными источниками света, который нужно вставить в трековый магнитный шинопровод.
Огромный плюс линейных магнитных светильников в том, что их можно монтировать как на потолке, так и на стенах помещения. Правда, для этого потребуется использовать облицовку из гипсокартонных листов с врезкой встраиваемых магнитных трековых шин.
