Конструкция и принцип работы трехклавишного выключателя
Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.
Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.
Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.
Особенности монтажа комбинированных моделей

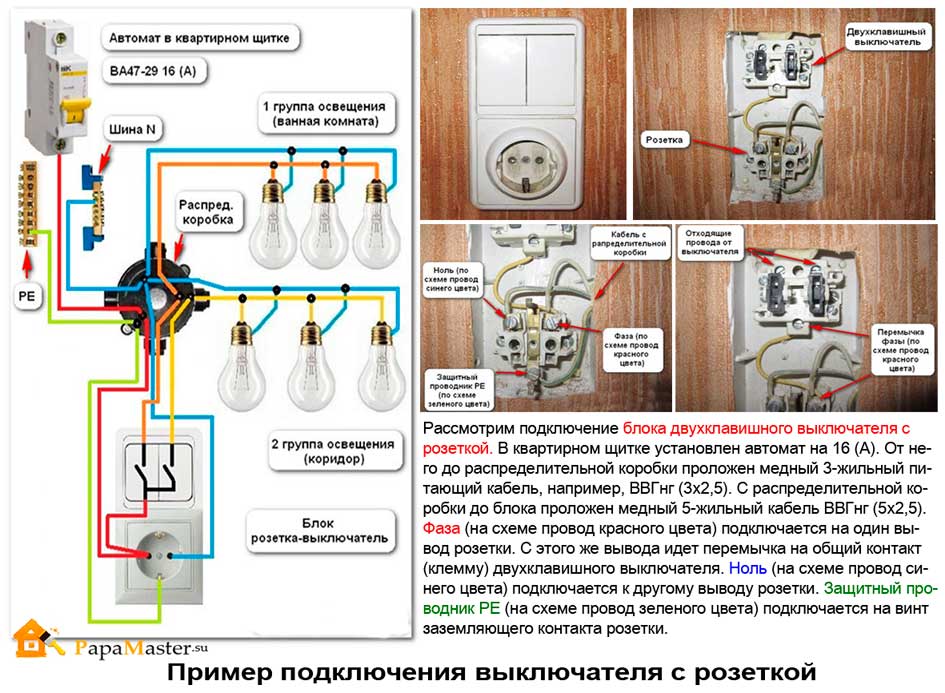

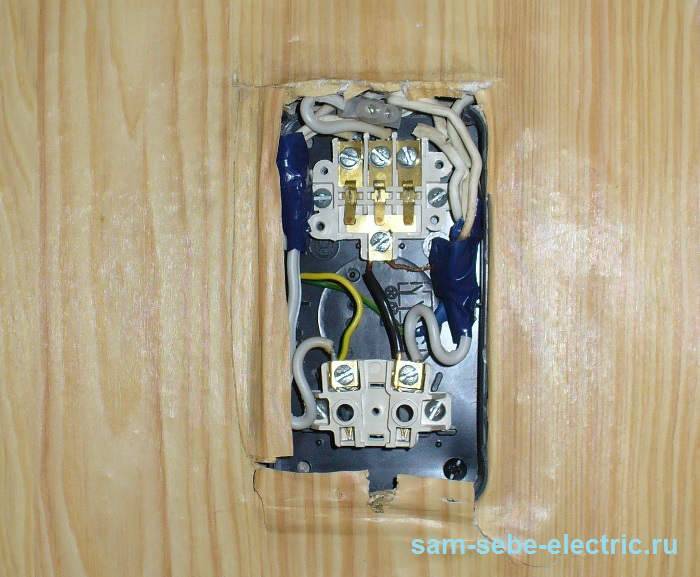

Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.
При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками
Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв.мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.
На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение.
При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.
Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.
Более подробно об установке комбинированных розеток написано в этой статье.
Как выбрать?
Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение
Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:
- Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
- На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
- Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
- Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
- На обратной стороне изделия должна быть схема подключения.
При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.
Особенности совмещенных изделий
Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.
Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.
Как выбрать розетку с выключателем
При подборе подходящего устройства стоит обратить внимание на несколько факторов:
- совместимость с техническими характеристиками и особенностями электролинии;
- соответствие дизайну помещения;
- функциональность по мощности подключаемого оборудования;
- количество кнопок и розеток в одном блоке;
- особенности монтажа.
Производители выпускают несколько моделей:
- двойной вариант – состоит из выключателя и незаземленной розетки;
- внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
- приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.
В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.
Средняя стоимость простого устройства – 200 руб. Образец для европроводки с двумя кнопками стоит примерно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Влагозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.
Ошибки при подключении
1
Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.
При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.
2
Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.
3
Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход. Опять же все решается проверкой индикатором.
4
Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?
А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!
Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.
Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.
Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.
А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.
5
Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.
А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.
Источники — https://cable.ru, Кабель.РФ
Основные виды замыкающих аппаратов
Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.
Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света
При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W
К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.
В зависимости от типа монтажа тройные выключатели бывают трех типов:
- для наружной прокладки;
- внутренние, предполагающие заглубление в полость стены;
- комбинированные модели, имеющие общий корпус с розеткой.
Комбинированные модели, оборудованные розеткой, имеют более узкую сферу применения. Это связано с тем, что их установка невозможна без переделки электропроводки.
При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения
Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола. По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.
Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.
Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.
Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления
Беспроводные устройства оснащены двумя модулями:
- Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
- Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.
Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.
Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.
Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор
При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами. Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение
Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.
Выбор сечения проводников
Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.
| Сечение проводника, кв.мм | Допустимый ток, А | Допустимая нагрузка при 220 В, Вт | ||
| Медь | Алюминий | Медь | Алюминий | |
| 1,5 | 19 | — | 4100 | — |
| 2,5 | 27 | 21 | 5900 | 4600 |
| 4 | 38 | 29 | 8300 | 6300 |
| 6 | 50 | 38 | 11000 | 8300 |
Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.
Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.
Переделка двойного выключателя в тройной прибор
Чтобы с наибольшей пользой использовать коммутирующие изделия, некоторые пользователи пытаются из двойного выключателя сделать тройной. Такая переделка не нуждается в особых усилиях и в больших затратах времени. Потребуется просто заменить двойной прибор новым образцом:
- Приобрести в магазине выключатель с тремя клавишами.
- Демонтировать старое двойное изделие.
- На его место установить новый тройной переключатель.
Можно попытаться скрыть ее в толще стен, но процедура штробления связана с большими трудозатратами на проделывание канавок под кабель. Гораздо дешевле и проще проложить от розетки до коробки, а от нее до люстры отрезки пластикового кабельного канала. После его фиксации на стенах (крышки предварительно удаляются) отрезки провода прокладывают до нужных мест, а затем подсоединяют к свободным клеммам. По завершении монтажа останется закрыть кабельные каналы крышками и проверить выключатель на работоспособность
Трехклавишные выключатели – универсальные приборы, посредством которых удается существенно расширить функциональные возможности коммутирующих узлов.
Основные виды замыкающих аппаратов
Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.
Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света
При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности
К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.
В зависимости от типа монтажа тройные выключатели бывают трех типов:
- для наружной прокладки;
- внутренние, предполагающие заглубление в полость стены;
- комбинированные модели, имеющие общий корпус с розеткой.
Комбинированные модели, оборудованные розеткой, имеют более узкую сферу применения. Это связано с тем, что их установка невозможна без переделки электропроводки.
При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения
Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола. По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.
Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.
Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.
Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления
Беспроводные устройства оснащены двумя модулями:
- Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
- Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.
Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.
Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.
Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор
При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами
Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.
Плюсы от применения
Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.
Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.
Устройство и схема
С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.
Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.
Схема подключения тройного выключателя
Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения. Как подключить двухклавишный выключатель
https://youtube.com/watch?v=RWI_-tMXtDA
Электронная схема
Рассмотрим схему подключения трехклавишного выключателя (рис.1).
Рис.1 Схема подключения выключателя
В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).
Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.
Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).
Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.
Последовательность установки
Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.
Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.
Примерная последовательность операций при подключении комбинированного блока следующая:
- Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
- В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
- В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
- Зачищенные концы провода заводятся внутрь коробок.
- Коробки закрепляются в стенной панели.
- Сняв крышку с розеточного блока подключают к ее клеммам провода.
- Блок устанавливается внутрь коробки и закрепляется в ней.
- Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.
При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.
Подключение с одноклавишного блока
Схема подключения розетки с одноклавишным выключателем
Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.
В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.
Последовательность операций следующая:
- От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
- В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
- В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
- Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
- Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.
Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.
Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.
Выводы и полезное видео по теме
Как установить одноклавишный накладной выключатель:
Последовательность работ при замене прибора:
Правила и последовательность подключения двухклавишного выключателя:
Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.
Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.
