Конструкция и принцип действия трехфазных трансформаторов

Обслуживание и ремонт

Работа аппаратов связана с высокими значениями мощностей

Поэтому их обслуживанию уделяется повышенное внимание. Ежедневно обслуживающий персонал совершает осмотры, контролирует показания измерительных приборов

В процессе техобслуживания оцениваются следующие показатели:

1. Степень истощения прибора, поглощающего влагу.
2. Количество масла.
3. Износ механизмов регенерации масла.
4. Наличие подтекания, механических повреждений трубопроводов радиаторов, корпуса.

Если на объекте не предусмотрено круглосуточное дежурство персонала, периодическая ревизия производится раз в месяц. На трансформаторных пунктах осмотр выполняют раз в 6 месяцев.

При необходимости меняют или доливают масло. Его цвет контролируется при визуальном осмотре. Если оно стало темным, его меняют. Раз в год и при проведении капитального ремонта выполняют лабораторное исследование состава масла.

Для разрушения пленки окислов на медных и латунных элементах раз в 6 месяцев отключают установку от питания. Переключатель переводят через все положения несколько раз. Такую процедуру проводят перед сезонными колебаниями нагрузки.

Силовая аппаратура является важным элементом сети энергоснабжения

Они функционируют круглосуточно, поэтому важно уделять внимание особенностям их выбора и обслуживанию. Это одно из сложнейших, но крайне важных устройств

Функционирование системы

Принцип работы силового трансформатора основан на электродвижущей силе, которая движется по обмоткам. Данные устройства функционируют исключительно на переменном токе. Если его подключить к обмотке, будет создаваться магнитный поток. Он замыкается в магнитоприводе. В этот момент возникает электродвижущая сила во второй обмотке. Все катушки связаны в системе магнитной связью. Показатель ЭДС будет пропорционален количеству витков в обмотке.

Принцип действия понижающего или повышающего силового трансформатора включает в себя несколько режимов. Для каждого из них предусмотрены свои особенности.

В рабочем режиме к первичной обмотке подводится напряжение, а к вторичной – нагрузка. В таком положении установка способна длительное время обеспечивать подключенные к нему потребители электричеством. Рабочий режим может осуществляться при холостом ходе и опыте короткого замыкания.

Холостой ход наступает при размыкании вторичной обмотки. В этот период исключается протекание по ней тока. Этот режим позволяет определить КПД прибора, потери при намагничивании сердечника и коэффициент трансформации.

Опыт короткого замыкания происходит при коротком шунтировании выводов вторичной катушки. При этом сила тока на входе должна быть занижена на входе. На этом уровне создается вторичный ток без превышения. Представленную методику применяют для определения уровня потерь в меди.

Аварийный режим определяется при нарушениях в работе системы. Рабочие параметры отклоняются от допустимых значений. Наиболее опасным состоянием считается короткое замыкание внутри обмоток. При этом возможно возникновение пожара, причинение большого ущерба системе энергоснабжения. Чтобы предупредить возникновение аварии, применяются различные автоматические системы защиты, сигнализации и отключения оборудования.

Соединение звездой и треугольником обмоток электродвигателя

Соединение звездой и треугольником обмоток электродвигателяВспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения.

В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 – начала обмоток, U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку.

Совет

Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.Разберем каждый случай отдельно.Соединение звездой и треугольником.

ПримерЕсли в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.

Соединение звездой

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше.

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольникомВернемся к нашему примеру.Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)конец обмотки фазы «В» С5 (V2) необходимо соединить с началом обмотки фазы «С» С3 (W1)конец обмотки фазы «С» С6 (W2) необходимо соединить с началом обмотки фазы «А» С1 (U1)Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Соединение звездой и треугольником. Частный случай

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Обратите внимание

Соединение звездой и треугольником. Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение.

Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Конструкция и принцип работы

Конструкция сухого трансформатора

Конструкция сухого агрегата практически не отличается от классического масляного трансформатора.

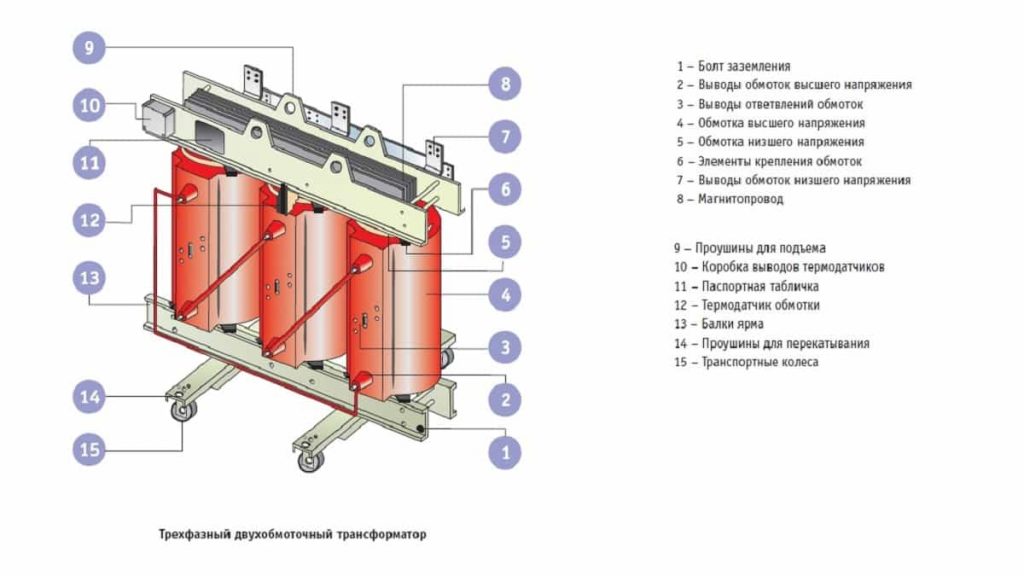

К элементам силового трансформатора с воздушным охлаждением относятся:

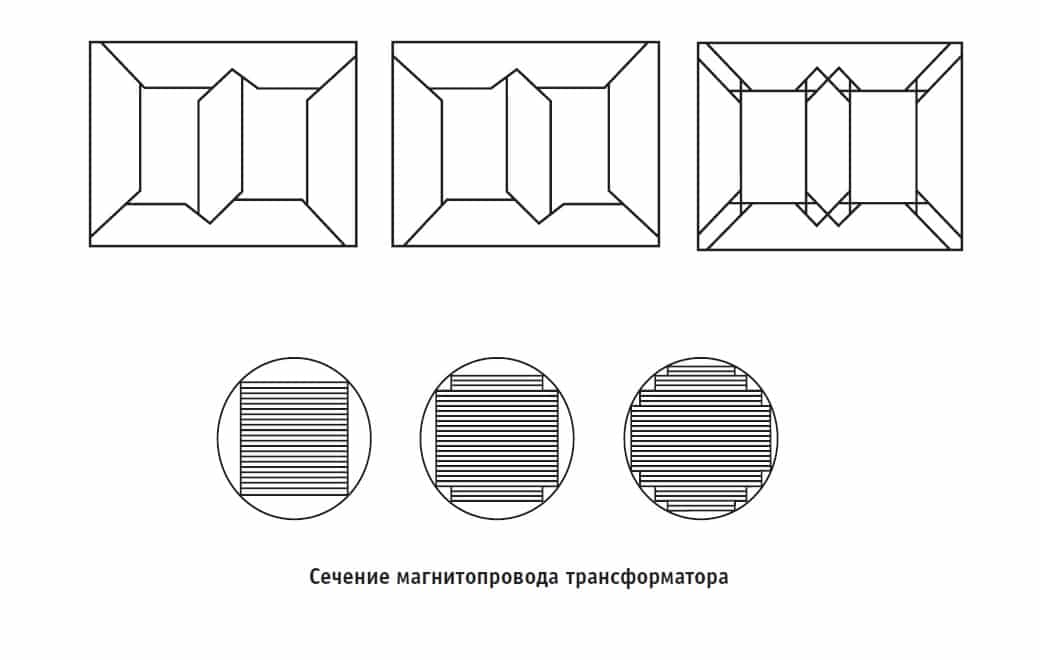

Магнитопровод — это элемент передачи магнитодвижущей силы между обмотками. Чаще всего его изготавливают из проката, полосы или листовой стали. По конструкции сухие сердечники трансформаторов могут быть стержневыми, кольцевыми или армированными.

Рис. 2. Магнитопровод трансформатора

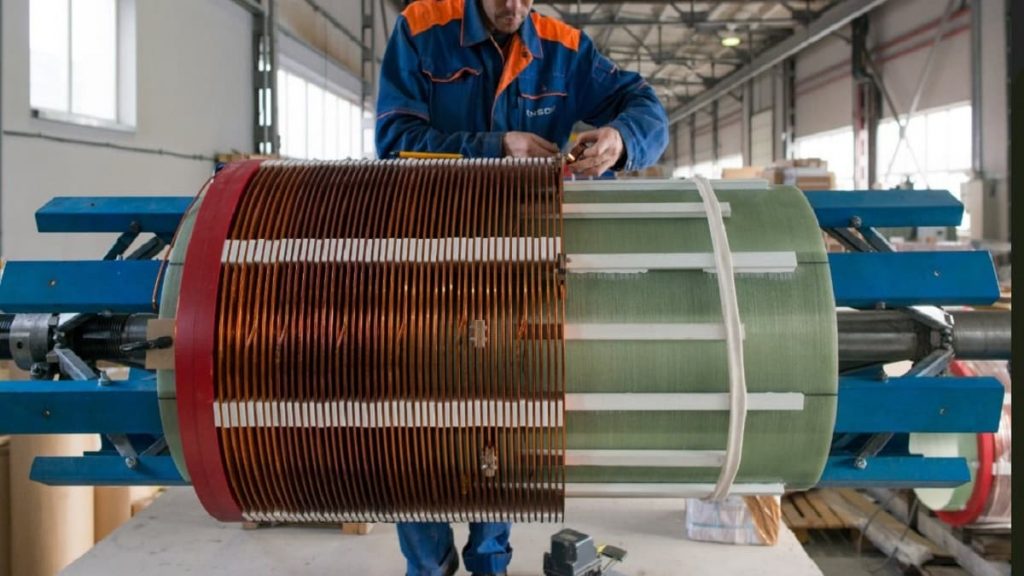

Обмотки являются элементом протекания электрического тока и формирования электромагнитного взаимодействия с последующим генерацией ЭДС и МДФ. Для изготовления обмоток используются медные или алюминиевые жилы круглого или прямоугольного сечения. Как и в силовых масляных трансформаторах, обмотки высокого напряжения размещаются на обмотках малой мощности, а в обмотках малой мощности они могут проводиться вдоль полюсов сердечника.

Рис. 3. Обмотки сухого трансформатора

• Изоляция обмотки — используется для электрического отделения токоведущих частей от заземленных частей, чтобы защитить их от воздействия окружающей среды. Литая изоляция выполняется электротехнической краской, полиамидными и эпоксидными смолами, может быть покрыта полимерным составом, пропитанной тканью и др. о состав большинства материалов входят антипирены, вещества, которые самозатухают при воспламенении.
• Кабельные стяжки, болты, рамы, распорки и другие аксессуары, чтобы гарантировать, что все детали надежно закреплены и удерживаются на месте. Каждая конкретная модель может применять все или только некоторые из вышеперечисленных.
• Защитный кожух или корпус необходим для предотвращения приближения к токоведущим частям на недопустимом расстоянии. Специальный кожух изготавливается из металла и в процессе эксплуатации заземляется.

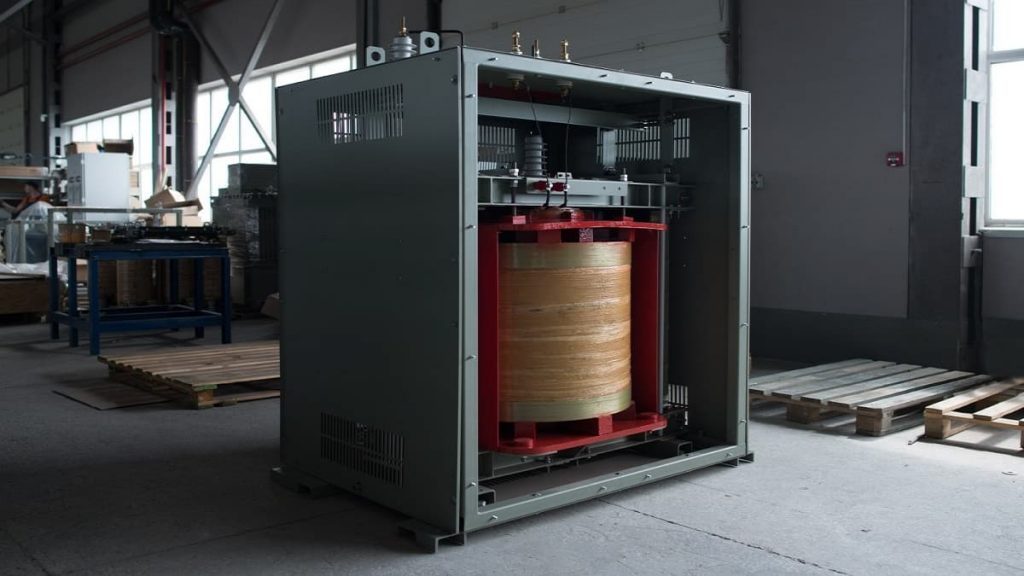

Рис. 4. Сухой трансформатор в шкафу

Изоляторы: необходимы для прокладки концов обмоток высокого и низкого напряжения через корпус.

Принцип работы заключается в подаче напряжения на первичную обмотку сухого трансформатора, после чего через нее начинает течь электрический ток. От прямого движения заряженных частиц возникает электромагнитный поток, который наводит ЭДС во вторичной обмотке. Что обеспечивает разность потенциалов во вторичной обмотке и пропускную способность по току при подключении номинальной нагрузки.

Всего в сухих агрегатах различают три типа обмоток: открытые, монолитные и литые. Из-за использования монолитных и плавленых обмоток трансформаторы этой серии намного хуже рассеивают тепло, поэтому в них используются проводники большего сечения. А во время работы отвода тепловой энергии может потребоваться принудительная подача воздуха или побольше места в случае наличия дополнительных вентиляционных каналов для отвода воздушных масс.

Рис. 5. Трансформаторная система вентиляции

Сухие трансформаторы с литой изоляцией (VCC)

Благодаря своей влагостойкости трансформаторы с литой изоляцией (VCC) могут использоваться во влажном климате или в сильно загрязненной среде.

Их можно использовать при температуре ниже 25 ° C. Монтаж трансформаторов требует небольшой площади и минимальных монтажных работ, особых условий соблюдения пожарной безопасности не требуется.

Их можно устанавливать близко к объекту энергопотребления, тем самым снижая потери при прокладке кабеля. Это экологичные и безопасные трансформаторы, нет риска утечки горючих или загрязняющих веществ.

Высокая устойчивость к коротким замыканиям и перегрузкам.

Трансформаторы с сухим литьем из смолы могут работать в условиях высокой вибрации.

Преимущества сухих трансформаторов перед масляными

Преимущества сухих трансформаторов

пришло время рассмотреть множество преимуществ сухих трансформаторов.

• Безопасность. В устройствах, работающих на масле, существует вероятность течи масла или возгорания преобразователя.
• Простота использования и установки. Такие трансформаторы можно установить в любом помещении. Короткие кабели подходят для установки и обслуживания, заключающегося в очистке трубопроводов и периодической проверки. В «мокрых» преобразователях необходимо регулярно менять масло. Ведь в других случаях он изменяется, то есть ухудшает свои свойства и закупоривает протоки.
• Экологическая совместимость. Эти устройства могут быть установлены в местах, где требуется экологическая безопасность. Это могут быть школы, детские сады, санатории и т.д. А это стало возможным благодаря отсутствию масла в устройстве, а значит, нет выброса вредных веществ.
• Легкость приобретения. Трансформаторы для сушилок всегда можно купить на заказ или в специализированных магазинах. Стоимость устройств относительно невысока. Но при этом необходимо понимать, что цена зависит от типа и мощности трансформатора.
• Современные комплектующие. Благодаря современным комплектующим производителям удалось добиться снижения веса и габаритов.

Недостатками сухих трансформаторов являются:

1. Высокая стоимость

Масляные трансформаторы стоят намного дешевле сухих. Это связано с увеличением количества инвестиций в активные материалы из-за увеличения расстояний воздушной изоляции и ухудшения условий охлаждения обмоток.

2. Убыток

По сравнению с масляными трансформаторами у сухих трансформаторов большие потери холостого хода. Это связано с увеличенными размерами магнитной системы из-за больших изоляционных расстояний.

Основные критерии выбора

Выбирая модель сухого трансформатора, нужно обращать внимание на следующее:

• Взрывобезопасный.
• Пожарная безопасность.

Также нужно обратить внимание на работоспособность устройства:

• Шум.
• Размерность.
• Масса.
• Экологическая совместимость.

Многие специалисты рекомендуют не экономить и отдавать предпочтение проверенным производителям.

Обслуживание сухих трансформаторов

Как упоминалось выше, трансформаторы сухого типа — одни из самых простых в использовании. Они практически не требуют обслуживания.

Не забывайте о периодической очистке поверхности трансформатора от разного рода грязи и пыли. Периодичность уборки определяется исходя из степени загрязнения помещения. Раз в год проводится внешний осмотр устройства на предмет ослабленных креплений или других повреждений.

Но учтите, что масляный трансформатор прослужит дольше только при регулярной замене масла в баке. А в сухом трансформаторе нет хладагента. Поэтому выбор сухого трансформатора — это реальная экономия в плане обслуживания и безопасности для потребителей электроэнергии.

Схемы соединений обмоток треугольник и звезда для чайников.

Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.

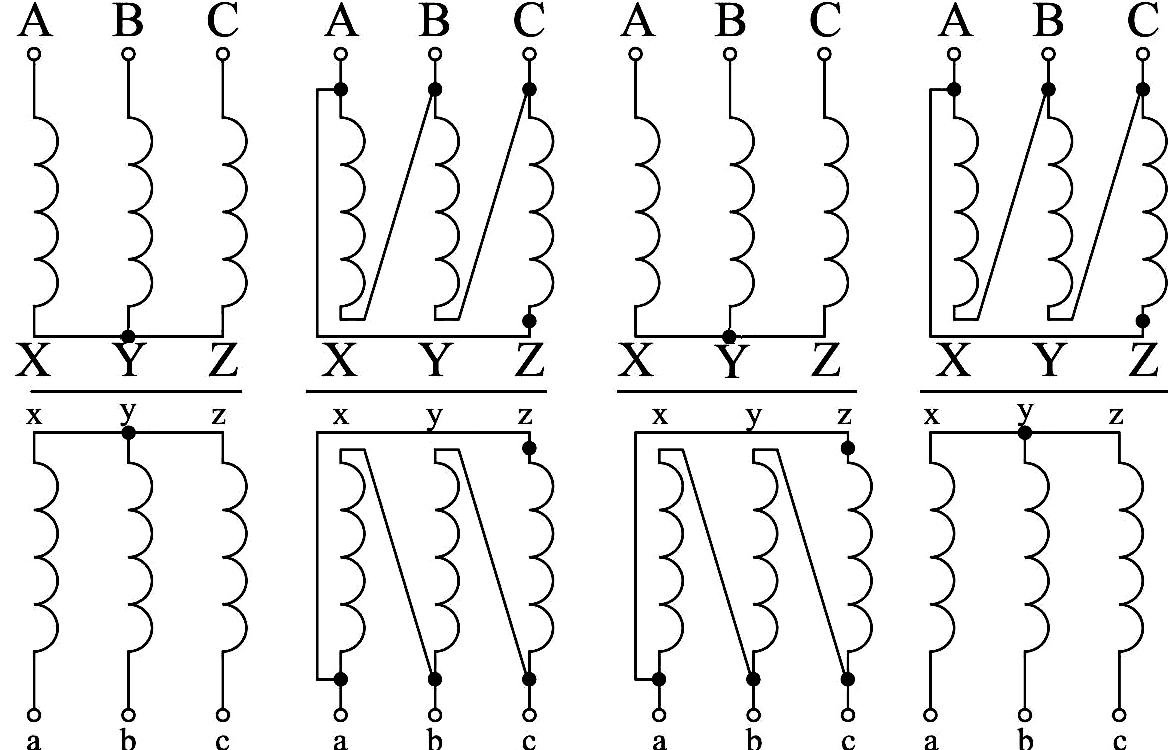

Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).

Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)

При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх — проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)

Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.

Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)

В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой

последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.

Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.

Выбор схемы соединения обмоток зависит от ряда причин:

• Схемы питания трансформатора
• Мощности трансформатора
• Уровня напряжения
• Асимметрии нагрузки
• Экономических соображений

Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.

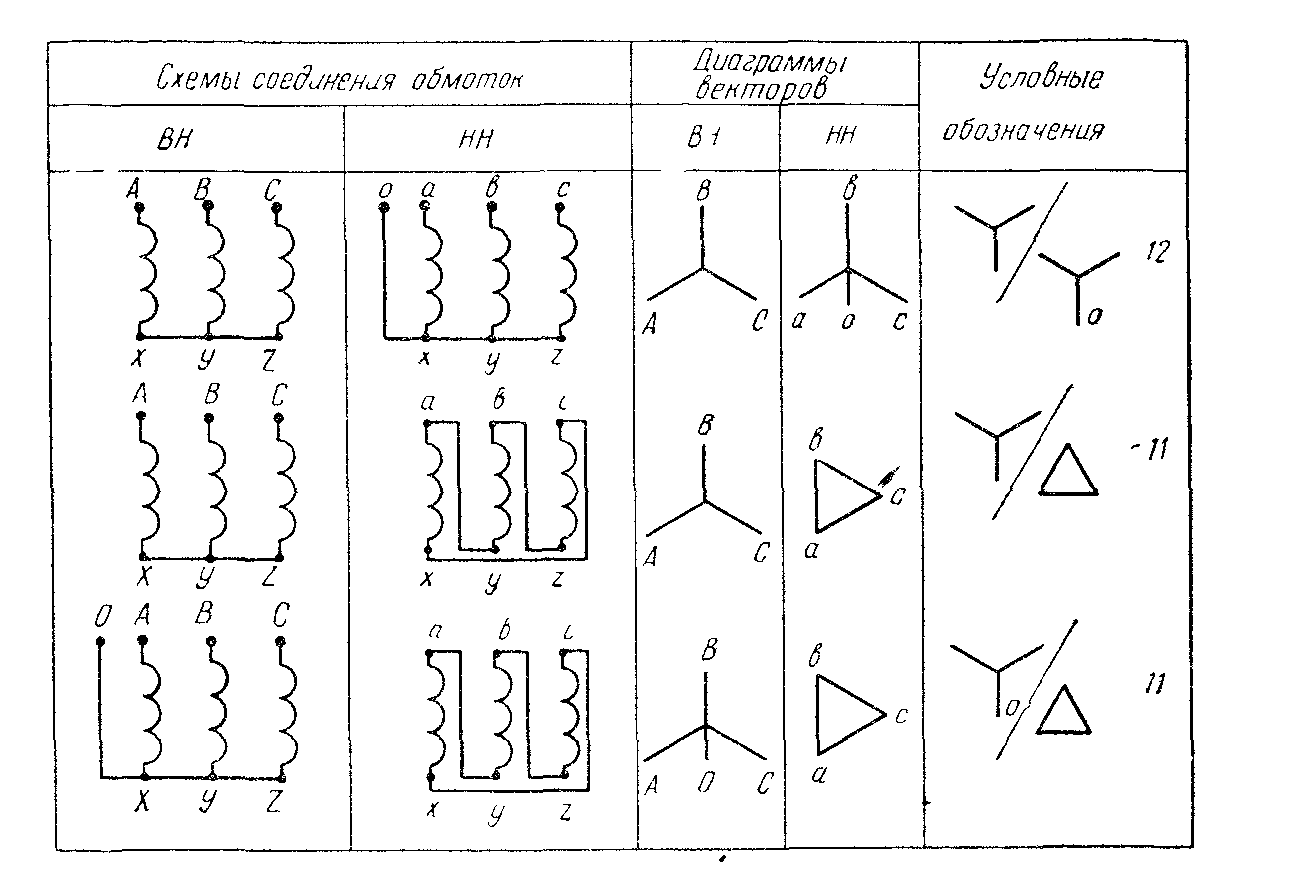

На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.

Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.

Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.

Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.

Соединение обмоток трансформатора в треугольник

Соединение в треугольник так называется из-за внешнего сходства с треугольником (видно на рисунке).

При соединении в треугольник действуют следующие соотношения –

• линейные токи больше фазных в √3 раз
• линейные напряжения равны фазным

Три вторичные обмотки, при соединении в треугольник соединены последовательно, образуя тем самым замкнутую цепь. В этой цепи отсутствует ток, так-как ЭДС фаз сдвинуты на 120 градусов и их сумма в каждый момент времени равна нулю. Так же ток равен нулю при соблюдении тотчасно следующих условий – ЭДС имеют синусоидальную форму, обмотки имеют одинаковые числа витков.

Звезда и треугольник в вопросе о третьих гармониках трансформаторов

В трансформаторах схему треугольник используют кроме прочего для получения токов третьих гармоник, которые необходимы для создания синусоидальной ЭДС вторичных обмоток. Другими словами, для исключения третьей гармонической составляющей в магнитном потоке.

Чтобы ввести третьи гармоники при соединении в звезду – соединяют звезды с нейтралью генератора, по этому пути и начинают пробегать третьи гармоники.

Применение трехфазного трансформатора в различных отраслях промышленности

Трехфазный трансформатор является важным элементом электроэнергетической системы и находит широкое применение в различных отраслях промышленности. Его основная функция — преобразование электрической энергии с одной трехфазной системы напряжения в энергию другой трехфазной системы напряжения.

1. Электроэнергетика

В электроэнергетической отрасли трехфазные трансформаторы применяются для передачи, преобразования и распределения электрической энергии. Они используются на электростанциях, подстанциях, в сетях передачи и распределения энергии. Трансформаторы позволяют поддерживать стабильное напряжение в электрической сети и обеспечивают эффективную передачу энергии на большие расстояния.

2. Электрометаллургия и металлообработка

В процессе электрометаллургии и металлообработки трехфазные трансформаторы применяются для питания различных электроустановок и электропечей. Они обеспечивают стабильное и качественное электропитание для выполнения различных операций по обработке металла.

3. Нефтегазовая отрасль

В нефтегазовой отрасли трехфазные трансформаторы используются для питания насосов, компрессоров, электродвигателей и другого оборудования. Они обеспечивают надежную и безопасную работу электрических систем в условиях, связанных с добычей, транспортировкой и переработкой нефти и газа.

4. Химическая промышленность

В химической промышленности трехфазные трансформаторы используются для питания различных процессоров и оборудования, работающего на электрической энергии. Они обеспечивают стабильность и качество электропитания, что необходимо для безопасной и эффективной работы химических процессов.

5. Машиностроение и производство

В сфере машиностроения и производства трехфазные трансформаторы применяются для питания различных механизмов, оборудования и станков. Они обеспечивают стабильное и качественное электропитание, необходимое для производства высококачественной продукции и эффективной работы производственных процессов.

Трехфазные трансформаторы также применяются в многих других отраслях промышленности, таких как металлургия, пищевая промышленность, строительство, автомобильная промышленность и др. В каждой отрасли требуются специально разработанные трехфазные трансформаторы, которые соответствуют особым требованиям процессов и оборудования.

Группы соединений обмоток

Для включения трансформатора на параллельную работу с другими трансформаторами имеет значение сдвиг фаз между э. д. с. первичной и вторичной обмоток. Для характеристики этого сдвига вводится понятие о группе соединений обмоток.

Рисунок 2. Группы соединений однофазного трансформатора

На рисунке 2, а показаны обмотки однофазного трансформатора, намотанные по левой винтовой линии и называемые поэтому «левыми», причем у обеих обмоток начала A, a находятся сверху, а концы X, x – снизу. Будем считать э. д. с. положительной, если она действует от конца обмотки к ее началу. Обмотки на рисунке 2, а сцепляются с одним и тем же потоком. Вследствие этого э. д. с. этих обмоток в каждый момент времени действуют в одинаковых направлениях – от концов к началам или наоборот, то есть они одновременно положительны или отрицательны. Поэтому э. д. с. EA и Ea совпадают по фазе, как показано на рисунке 2, а. Если же у одной из обмоток переменить начало и конец (рисунок 2, б), то направление ее э. д. с., действующей от конца к началу, изменится на обратное и э. д. с. EA и Ea будут иметь сдвиг 180°. Такой же результат получится, если на рисунке 2, а одну из обмоток выполнит «правой».

Для обозначения сдвига фаз обмоток трансформатора векторы их линейных э. д. с. уподобляют стрелкам часового циферблата, причем вектор обмотки ВН принимают за минутную стрелку и считают, что на циферблате часов она направлена на цифру 12, а вектор обмотки НН принимают за часовую стрелку. Тогда на рисунке 2, а часы будут показывать 0 или 12 часов, и такое соединение обмоток поэтому называется группой 0 (ранее в этом случае применялось название «группа 12»). На рисунке 2, б часы будут показывать 6 часов, и такое соединение называется группой 6. Соответственно соединение обмоток однофазных трансформаторов согласно рисунку 2, а обозначается I/I-0, а согласно рисунку 2, б – I/I-6. В России стандартизированы и изготовляются однофазные трансформаторы только соединением I/I-0.

Рисунок 3. Трехфазный трансформатор со схемой и группой соединений Y/Y-0

Рассмотрим теперь трехфазный трансформатор с соединением обмоток ВН и НН в звезду, причем предположим, что 1) обмотки ВН и НН имеют одинаковую намотку (например, «правую»); 2) начала и концы обмоток расположены одинаково (например, концы снизу, а начала сверху); и 3) одноименные обмотки (например, A и a, а также B и b, C и c) находятся на общих стержнях (рисунок 3, а). Тогда звезды фазных э. д. с. и треугольники линейных э. д. с. будут иметь вид, показанный на рисунке 3, б. При этом одноименные векторы линейных э. д. с. (например, E_AB и E_ab) направлены одинаково, то есть совпадают по фазе, и при расположении их на циферблате часов, согласно изложенному правилу, часы будут показывать 0 часов (рисунок 3, в). Поэтому схема и группа соединений такого трансформатора обозначается Y/Y-0.

Если на рисунке 3, а произвести круговую перемаркировку (или перестановку) фаз обмотки НН и разместить фазу a на среднем стержне, фазу b – на правом и c – на левом, то на векторной диаграмме НН (рисунок 3, б) произойдет круговая перестановка букв a, b, c по часовой стрелке. При этом получится группа соединений 4, а при обратной круговой перестановке будет группа соединений 8. Если переменить местами начала и концы обмоток, то получатся еще группы соединений 6, 10 и 2. Значит, при соединении по схеме Y/Y возможно шесть групп соединений, причем все они четные. Такие же группы соединений можно получить при схеме соединений Δ/Δ.

Рисунок 4. Трехфазный трансформатор со схемой и группой соединений Y/Δ-11

Допустим теперь, что обмотки соединены по схеме Y/Δ, как показано на рисунке 4, а, и соблюдены те же условия, которые были оговорены для рисунка 3, а. Тогда векторные диаграммы э. д. с. обмоток ВН и НН будут иметь вид, показанный на рисунке 4, б. При этом одноименные линейные э. д. с. (напрмер, E_AB и E_ab) будут сдвинуты на 30° и расположатся на циферблате часов, как показано на рисунке 4, в. Соединение обмоток такого трансформатора обозначаются Y/Δ-11. При круговых перестановках фаз и при перемаркировке начал и концов одной из обмоток (или при установке вместо перемычек ay, bz, cx  в треугольнике на рисунке 4, а перемычек az, bx, cy) можно получить также другие нечетные группы: 1, 3, 5, 7 и 9.

Большой разнобой в схемах и группах соединений изготовляемых трансформаторов нежелателен. Поэтому ГОСТ 11677-85,»Трансформаторы силовые. Общие технические условия», предусматривает изготовление трехфазных силовых трансформаторов со следующими группами соединений обмоток: Y/Y0-0, Y0/Y-0, Y/Δ-11, Y0/Δ-11, Y/Z0-11,  Δ/Y0-11, и Δ /Δ-0. При этом первым обозначено соединение обмотки ВН, вторым – соединение обмотки НН, а индекс «0» указывает на то, что наружу выводится нулевая точка обмотки.

Определение методом гальванометра

Существует несколько способов определить правильность подсоединения обмоток. Самый простой способ – использование вольтметра магнитоэлектрической системы. Его еще называют методом постоянного тока.

Для этого к концам проверяемой обмотки подключают измерительный прибор, а на другую обмотку подают постоянное напряжение. Отклонение стрелки в момент замыкания ключа покажет полярность подключения обмотки. Такие действия производятся для каждой обмотки.

Также можно воспользоваться простым вольтметром при подключении переменного напряжения. Для этого на одну из обмоток подают пониженное переменное напряжение, а остальные две обмотки соединяют последовательно и подключают к вольтметру. Отсутствие или слишком малые показания говорят о том, что обмотки включены встречно.
