Технические характеристики и схема подключения трехфазного счетчика Меркурий

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция

В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета. Устанавливается оборудование на стене в специально отведенном для него месте

Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления. После чего электросчетчик закрепляется на стене при помощи трех винтов

Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально. К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям

После чего электросчетчик закрепляется на стене при помощи трех винтов

Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально. К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям

В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления. После чего электросчетчик закрепляется на стене при помощи трех винтов

Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально. К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета

На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль»

Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета. На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль»

При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение. И в завершение нужно вызвать специалиста электроснабжающего предприятия

Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства

И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Особенности трехфазного счетчика электроэнергии «Меркурий»

Интерфейс электросчетчика Меркурий 230

В процессе изготовления разных моделей марки «Меркурий» разработчики использовали успешные практики других специалистов из этой отрасли. Их задачей было изготовить прибор учета с высокой точностью измерений и надежностью, оснащенного современной элементной базой, а также развитыми функциональными возможностями и низкой себестоимостью.

Особенность электросчетчиков этой марки заключается в схемотехническом исполнении, он имеет максимальной возможный функционал. Реализовать проект удалось благодаря импортным деталям передовых производителей. В результате на рынке появился электросчетчик «Меркурий» трехфазный со следующими достоинствами:

• компактные габариты и небольшой вес;
• низкая погрешность измерений;
• долговечность и надежность в эксплуатации;
• возможность подсоединения к централизованной системе;

Предоставляется гарантия от производителя.

Преимущества установки и эксплуатации изделия Меркурий 230

Трансформатор тока Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

• возможность учета электроэнергии по различным тарифам;
• допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
• возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
• расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности	0,5(1,0); 1,0(2,0)
Номинальное напряжение, В	3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А	5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Чувствительность, Вт	0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки	5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА	24 30
Полная мощность, потребляемая цепью напряжения не более, В*А	7,5
Активная мощность, потребляемая цепью напряжения не более, Вт	0,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Тарификатор	Внешний или встроенный
Цифровой интерфейс CAN	+
Диапазон рабочих температур, ?С	от -20 до +55*
Масса счётчика не более, кг	1,5
Габаритные размеры (длина, ширина, высота), мм	258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф.	Класс точн.	Номи- нальное. напря- жение, В	Ном. (макс.) ток, (А)	Тарифи- катор, интерфейс, отсчетное устройство	Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02	1	3×220/380	10 (100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02	1	3×220/380	10(100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00	0,5	3×57,7/100	5 (7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03	1	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03	0,5	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

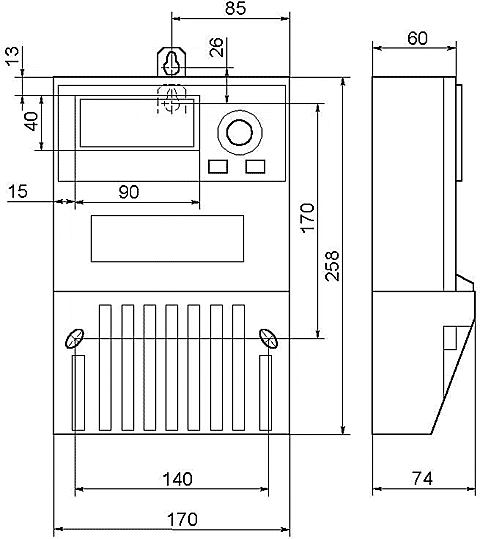

Габаритный чертеж электросчетчика Меркурий-230

Электросчетчик “Меркурий 230”

Серия электросчетчиков “Меркурий-230” применяется для учета активной, активной и реактивной энергии прямого и обратного направления переменного тока, при его частоте 50 Гц, в 3-х и 4-х проводных электросетях. Счетчик подключается как прямым, так и трансформаторным способом: подключение трансформаторов тока к счетчику “Меркурий 230” позволяет учитывать электроэнергию на объектах, где высока токовая нагрузка.

Жидкокристаллический дисплей дает показания в киловатт-часах (или киловар-часах при измерении реактивной энергии). Дисплей 8-разрядный: 6 цифр соответствует целым значениям, 2 последних – показывают два знака после запятой, что соответствует сотым долям кВт/ч.

Счетчик соответствует классу погрешности 1,0 по ГОСТ Р 52322-2005. По условиям эксплуатации, счетчик “Мерркурий-230” должен устанавливаться внутри помещения: это группа 4 ГОСТ 22261-94, где диапазон рабочих температур составляет от минус 40 до плюс 55 грд Цельсия.

Подключение электросчетчика Меркурий 230 через трансформаторы тока позволяет измерить ток заведомо больше того, на какой рассчитан электросчетчик. Подключение трехфазного счетчика Меркурий через трансформаторы тока осуществляется по следующей схеме:

Подключение “Меркурий 230” через трансформаторы тока

Подключение электросчетчика “Меркурий 230” через ТТ

Счетчик “Меркурий-230” имеет возможность тарифного учёта электроэнергии по зонам суток, учитывает потери и передает измерения и накопленную информацию об энергопотреблении по цифровым интерфейсным каналам.

По отзывам многих специалистов, “Меркурий-230” является одним из самых распространенных электрических счетчиков для коммерческого учета – без сомнения, это одна из лучших моделей российской компании-производителей приборов учета ООО “НПК “Инкотекс”.

Распространению модели способствует большое количество модификаций, которые предназначены как для просты пользователей, так и для учета электроэнергии в составе АСКУЭ.

Характеристики надежности электросчетчика “Меркурий-230”

О качестве продукции ООО “НПК “Инкотекс” могут говорить следующие технические характеристики надежности:

• Минимальная наработка на отказ до 150 000 часов;
• Интервал между поверками: 10 лет;
• Средний срок службы прибора— 30 лет;
• Гарантийный срок эксплуатации “Меркурий-230” составляет 3 года с даты выпуска.

Звоните! Специалисты компании “10 киловольт” помогут включить счетчик, запрограммируют его на необходимое тарифное расписание.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

• хранение данных;
• передачу данных;
• ведение журнала измерений;
• вывод на экран информации за различные промежутки времени и по различным тарифам.

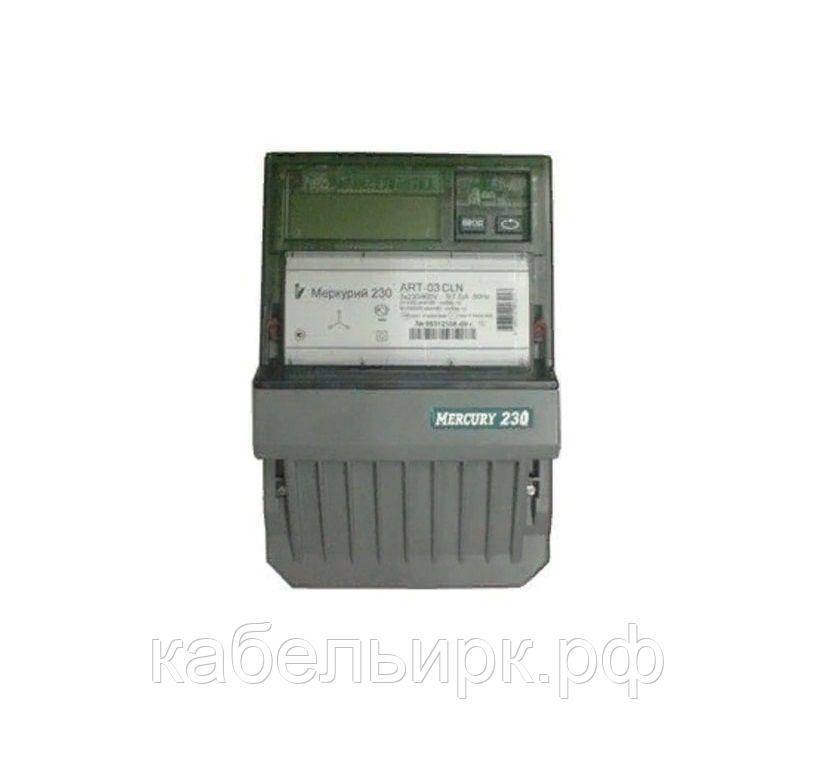

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

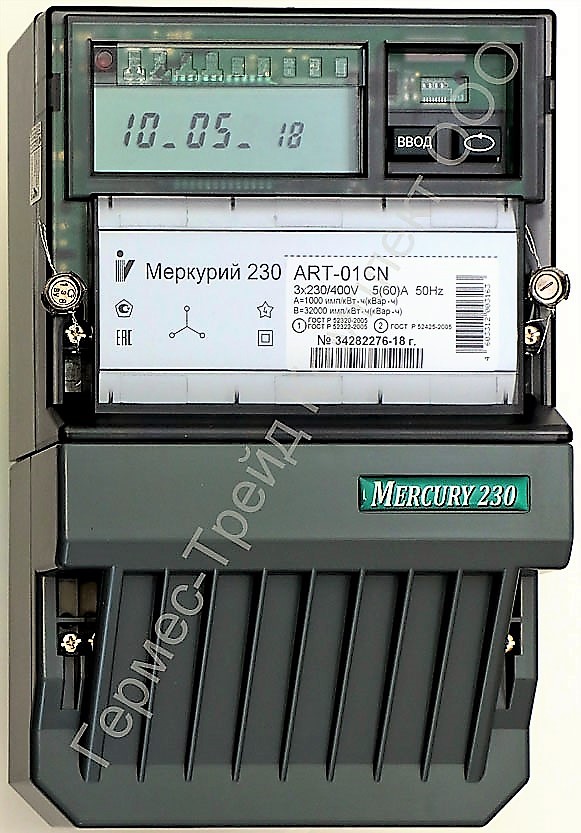

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

• Т1 – пиковая зона;
• Т2 – ночная зона;
• Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Интерфейс PLC обеспечивает

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

— младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч;

— общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• счётчик с литерой «М» оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

— показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

— серийный номер счётчика.

• Приём следующей информации:

— сетевой идентификатор встроенного модема;

— команду временного перехода в режим передачи дополнительной информации;

— текущее время и дата;

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

• хранение данных;
• передачу данных;
• ведение журнала измерений;
• вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

• Т1 – пиковая зона;
• Т2 – ночная зона;
• Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Разновидности счётчика

Прибор производится в двух базовых исполнениях:

• АR – модель, учитывающая активную и реактивную составляющую электроэнергии по нескольким тарифам, снабжённая жидкокристаллическим дисплеем;
• АМ – счётчик с механическим отсчётным устройством, суммирующим показания по единому тарифному плану.

Исполнение АR производится в следующих модификациях:

• 00 R – модель трансформаторного подключения с величиной рабочего (предельного) электротока 5 (7,5) А и интерфейсом RS-485;
• 01 R – прибор прямого подключения с токовыми характеристиками 5 (60) А;
• 02 R – от предыдущей модификации отличается величиной электротока – 10 (100) А;
• 03 R – изделие с величиной электротока 5 (7,5) А;
• 01 CL, 02 CL, 03 CL – три аналогичных прибора по техническим характеристикам, но укомплектованные интерфейсом CAN и модемом PLC.

Исполнение АМ представлено следующими модификациями:

• 00 – для подключения предполагает использование трансформатора, токовые характеристики составляют 5 (7,5) А;
• 01 – подключается непосредственно, величина электротока – 5 (60) А;
• 02 – от предыдущей модели отличают токовые параметры – 5 (100) А;
• 03 – исполнение с токовыми характеристиками аналогично модификации 00.

Перечисленные модификации различаются классом точности и величиной постоянной. Детальнее об особенностях технических характеристик и комплектации производимых исполнений указано в паспортной документации.

Схема подключения трехфазного счетчика «Меркурий»

Выбор наиболее подходящий схемы подключения зависит от типа контролирующего прибора учета. Трехфазные могут работать в условиях стандартных электрических сетей в 220В.

Для оборудования прямоточного типа сила пропускаемого тока не должны превышать 100 А. В результате это становится причиной ограничения эксплуатации прибора по мощности, которая достигает не более 60 кВт. Устройство оснащено клеммными контактами, их отверстия предназначены для подключения проводов с небольшим сечением. Как правило, сечение такой проводки колеблется в пределах 25 мм.кв.

Электронные трехфазные электросчетчики имеют стандартную схему подключения, которая указана на задней крышке прибора. Установка не вызывает никаких сложностей.

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы. В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки

Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам

Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Источник

Описание устройства

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние – знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Технические характеристики счётчика Меркурий 230 АМ-01

Меркурий 230 AM-XX непосредственного и трансформаторного включения
АМ-00	3*57,7/100	5(7,5)	0,5S
АМ-01	3*230/400	5(60)	1,0
АМ-02	3*230/400	10(100)	1,0
АМ-03	3*230/400	5(7,5)	0,5S

В обозначении счётчиков:

• A – активной энергии;
• M – электромеханическое отсчётное устройство;

Считывание показаний потребления электроэнергии с отсчетных устройств в различ-ных вариантах исполнения счетчика.:

М-00 (57/100В, 5-7,5А)	4 черных барабана отображают целые значения потребления электроэнергии в кВт*ч, 2 барабана после запятой отображают сотые доли кВт*ч
АМ-01 (220/380В, 5- 60А)	5 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч, 1 барабан после запятой отображает десятые доли кВт*ч
АМ-02 ( 220/380В, 10-100А)	6 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч
АМ-03 (220/380В, 5-7,5А)	5 черных барабанов отображают целые значения потребле-ния электроэнергии в кВт*ч, 1 барабан после запятой отображает десятые доли кВт*ч

Компания РосЭнергоСнаб предлагает купить электросчетчики меркурий многотарифные однофазные -Меркурий 230 АМ-01 по ценам завода со склада или под заказ. Уточняйте сроки поставки и стоимость каждой партии счетчиков электроэнергии производства Инкотекс в наших отделах продаж

Обратите внимание, что цена будет зависеть от объемов закупки

Электросчетчики Меркурий 230 AM предназначены для коммерческого учета активной электрической энергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.

Технические особенности :

• учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
• работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
• в электросчетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.

Cтандартный телеметрический выход позволяет эксплуатировать счетчик электроэнергии в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии; Варианты исполнений
