Какие плюсы и минусы водяных полов и что стоит учесть при укладки самостоятельно под плитку

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

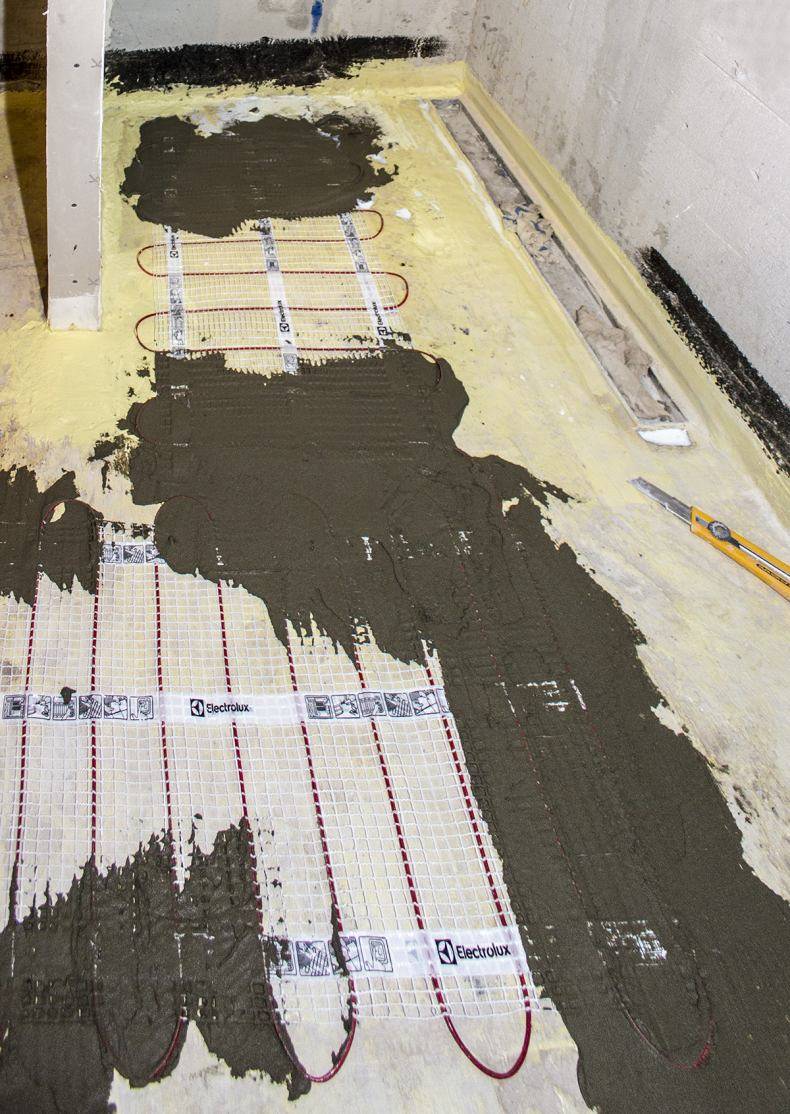

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

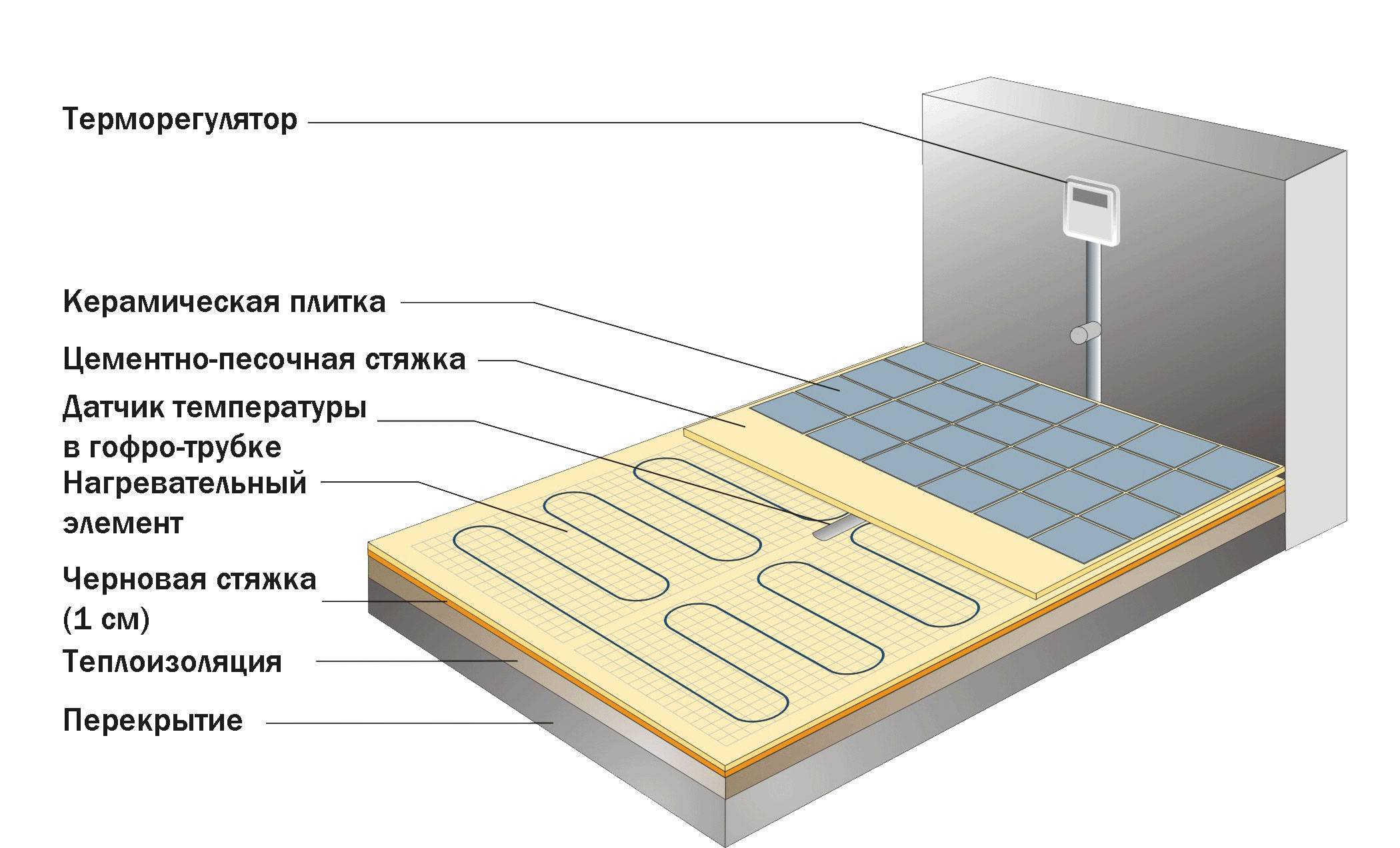

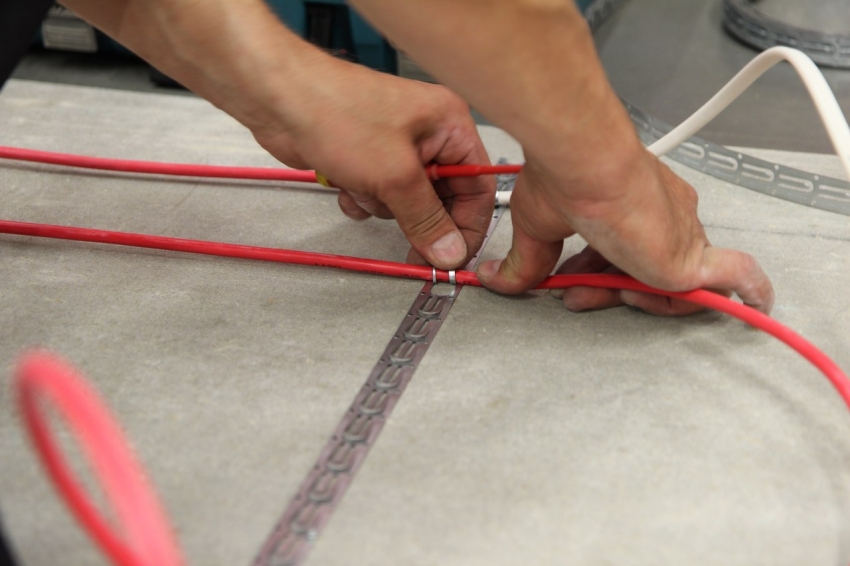

Подогрев пола под плитку с использованием нагревательного кабеля

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

Технология укладки плитки на пол при наличии системы подогрева

Разобравшись с тем, как залить теплый пол, остается лишь произвести укладку кафеля, который в данном случае и будет финальным покрытием. Процедура монтажа в данном случае практически ничем не отличается от традиционной, за исключением необходимости приобрести специальный клей, устойчивый к повышению температуры. И в данном вопросе лучше отказать от экономии, поскольку некачественный материал может стать причиной того, что плитка в скором времени начнет просто отваливаться.

Если речь идет об укладке теплого пола в ванной под плитку, то немаловажно уделить внимание эстетической стороне, должным образом подогнав элементы. Для этого, на открытых участках лучше размещать цельные элементы, а обрезки спрятать под ванной или в других малозаметных местах. Для простой и качественной нарезки лучше всего подойдет болгарка

Для простой и качественной нарезки лучше всего подойдет болгарка.

Во время монтажа производится две стяжки — черновая с установленным утеплителем и стяжка самого теплого пола, которая заливается поверх нагревательных элементов

Первое, что необходимо сделать – приготовить клеевой состав согласно инструкции, которую прилагает изготовитель. После этого можно приступать к укладке, начав от угла наносить клей при помощи зубчатого шпателя

Важно, чтобы клеящий раствор заполнял все пустоты, а толщина слоя была не менее 5 мм

Для того чтобы ровно положить плитку, можно использовать специальные крестики. При этом обязательно нужно проводить проверку на горизонтальную ровность всех элементов, а также следить, чтобы промежутки между элементами были одинаковые.

Также не стоит вынимать крестики сразу после того, как завершена укладка плитки. Лучше подождать столько, сколько нужно (обычно этот период указывает производитель). Щели после полного высыхания нужно заделать затиркой, используя для этого шпатель.

Для того чтобы система теплого пола исправно работала, а покрытие имело длительный эксплуатационный срок, укладку плитки стоит начинать только после полного высыхания стяжки

Виды труб для теплого пола

• Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
• Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
• Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
• Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

• с дальнего от входной двери угла;
• от центра помещения;
• от стены.

Главное – точно следовать инструкции. А именно:

• наносить клеевой состав на стяжку зубчатым шпателем;
• оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
• каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
• если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Водяной теплый пол под плитку: особенности и преимущества

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

• поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
• сверху кладут армирующую сетку, которая должна придать основанию прочность;
• затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
• еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
• в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

• Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
• Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
• Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
• Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
• Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
• Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
• Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

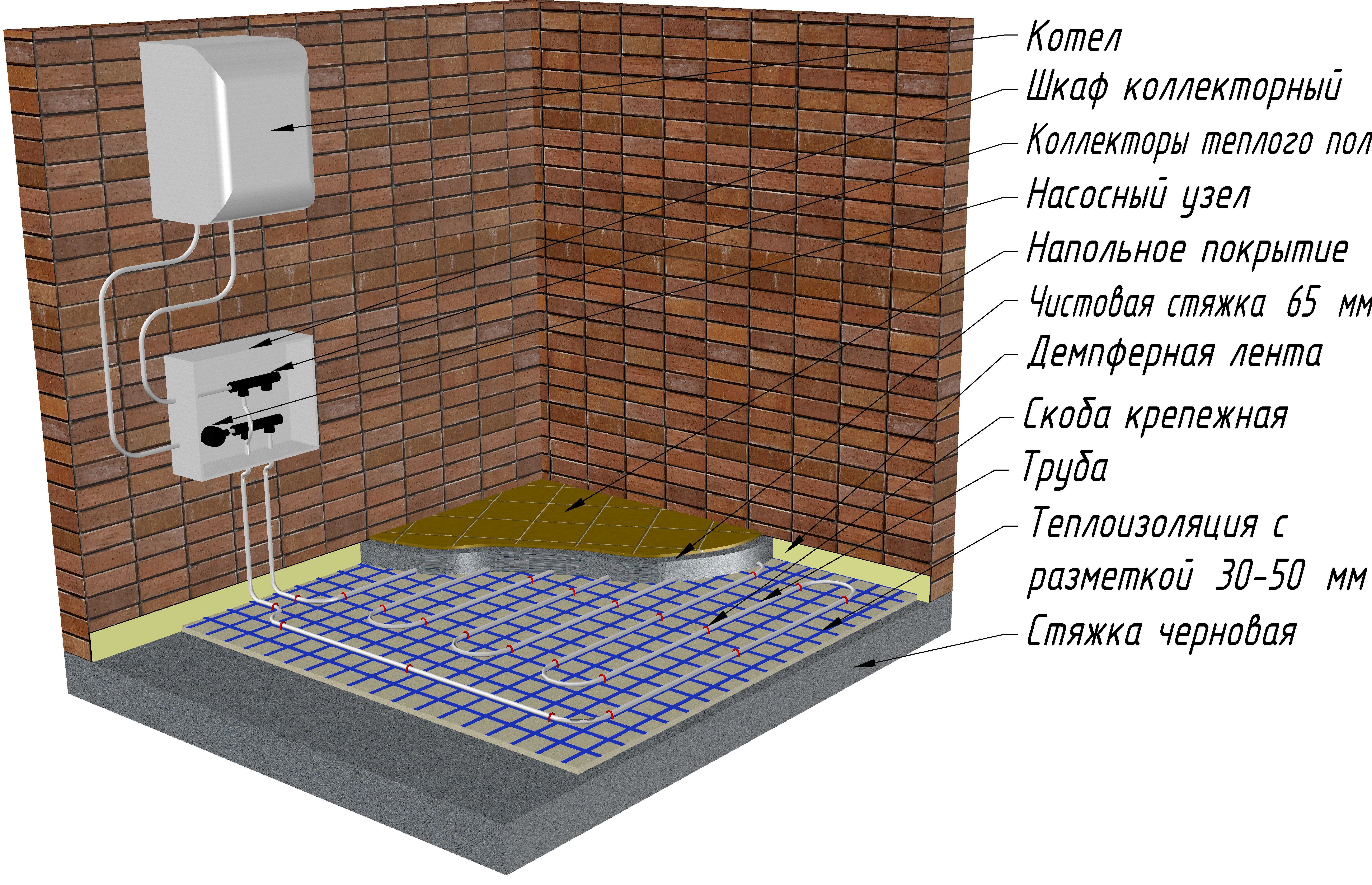

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

1. Гидроизоляция.
2. Черновой пол.
3. Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
4. Армирующий слой.
5. Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
6. Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
7. Напольное покрытие.

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

• Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
• Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:

• пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
• в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

Подготовка к монтажу водяного теплого пола под плитку

Чтобы организовать бесперебойную работу отопительной системы перед укладкой труб необходимо подготовить основание. На начальном этапе подготовительные работы обеспечивают в целом качество работы системы. Потому нужно очистить под укладку основание от мусора и грязи, устранить различные сколы, выбоины, выступающие участки и неровности по всей поверхности. Без этих работ полы будут иметь различные высоты, это может привести к неравномерному распределению тепла в комнате. Для регулирования высоты полов применяются уровни.

На дальнейшем этапе подготовительных работ основания выполняется стяжка, которая обязана быть одинаковой толщины и идеально ровной по всему периметру помещения. Этим обеспечивается равномерное и качественное распространения тепла. Затем можно переходить к работам по укладке слоя теплоизоляции. Данный материал нужен для минимизации вероятных теплопотерь. Пленка гидроизоляции укладывается по всему периметру комнаты. Для этой же цели также применяется специальная лента, ширина которой примерно 10 см.

Затем можно выполнить полноценную теплоизоляцию. Толщина материала теплоизоляции значительно зависит от особенностей конструкции полов, от расположения помещения. Иногда толщину утеплителя необходимо увеличить для сохранения тепла. Теплоизоляцию можно производить при помощи разных материалов, к примеру, можно уложить плотный и прочный пенопласт.

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

• Вначале пол обрабатывается грунтом;

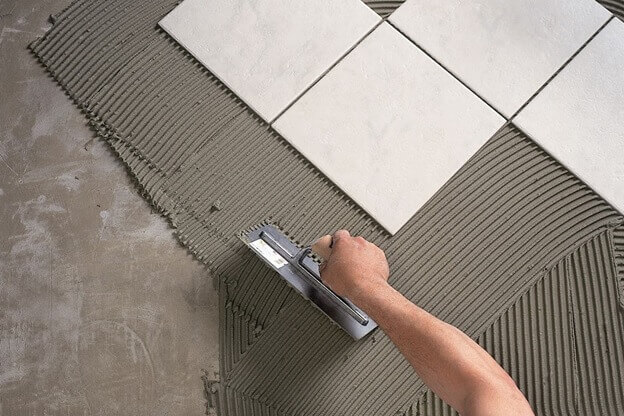

• Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

Как установить такой пол

В то время как большинство людей предпочитает, чтобы профессионал устанавливал им водяной теплый пол под плитку, это действительно может увеличить стоимость.

Те, кто считает себя способным и у кого есть время и терпение, чтобы выполнить работу самостоятельно, могут выполнить следующие шаги.

Шаг 1 – Подготовка к монтажу

Подготовка решает все. Прежде всего необходимо будет убедиться в том, что под рукой имеются все нужные инструкции по эксплуатации, а также чертежи САПР, и тщательным образом изучить их, чтобы получить как можно более представление о процессе монтажа водяного теплого пола под плитку.

• Начинать необходимо с определения места размещения системного коллектора — в той же комнате что и водяной теплый пол под плитку или в другом месте дома?
• Если он будет в другой комнате, необходимо будет просверлить отверстия сейчас (одно отверстие для входа, одно отверстие для выхода на петле). Затем тщательно подметить пространство и отшлифовать все острые края. Пропылесосить всю комнату на максимальной мощности.

Это одна из самых трудоемких частей процесса. И она заслуживает отдельного руководства.

Шаг 3 – Установка коллектора

Начинать следует с закрепления коллектора на стене в соответствии с рекомендуемым расположением на чертежах САПР.

1. Для упрощения обслуживания в будущем необходимо будет убедиться в том, что вокруг устройства достаточно места.
2. Затем подключить насос коллектора и смесительный клапан к водопроводу.
3. Если планируется также запустить радиаторы нужно будет присоединить зональный клапан, чтобы можно было управлять этими элементами по отдельности.

Шаг 4 – Разметка направляющих для захвата

Нужно убедиться, что трубы надежно закреплены перед процессом стяжки, поэтому нельзя упускать из виду этот важный шаг.

Затем необходимо будет подготовить скобы для труб.

Шаг 5 – Разметка трубопровода

Трубы необходимо размещать с интервалом примерно 200 мм (или в соответствии с индивидуальными планами) в виде извилистого узора взад и вперед, убедившись, что осталось достаточно места для трубы, чтобы она могла петлей вернуться к стене вдоль дверного проема. Оставляется достаточно трубы, чтобы добраться до коллектора.

Шаг 6 – Подсоединение труб к коллектору

Во время работы всегда нужно следить за тем, чтобы каждый конец трубы был аккуратно отрезан труборезом (пилы оставляют зазубренные поверхности, которые мешают хорошему уплотнению).

• Отрезают все трубы до нужной длины, а затем надеваются гайка и компрессионное кольцо на верхнюю часть каждой.
• Крепко держа каждую трубу, надо плотно прикрепить ее к стойке шланга, а затем к клапану в коллекторе.
• Затянуть гайку вручную, а затем довернуть гаечным ключом (но не затягивать слишком сильно).

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Варианты монтажа

Монтаж по грунту, на бетонное основание, над цокольным этажом, в кирпичных или бетонных домах производится с устройством стяжки. Эта технология монтажа водяного теплого пола под плитку описана ниже.

В других случаях стяжку положить нельзя. Например, основание – деревянные лаги. Или это комната на втором-третьем этаже деревянного дома. Тогда монтаж теплого водяного пола под плитку осуществляется настильным методом.

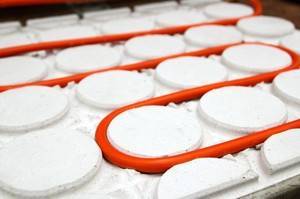

Для укладки пола используются маты из ППС или древесно-стружечные плиты с фрезерованными пазами под трубы. Труба располагается чуть ниже поверхности настила, тяжесть плитки приходится не на нее, а на поверхность матов (плит).

Внимание: при укладке покрытия нужно следить, чтобы слой клея был равномерным. Иначе на плитке под воздействием температур могут со временем проступить пятна

В худшем случае она вообще вскроется.

Заливка основы: чем и как?

До заливки пола нужно выполнить следующее:

1. Сбить старое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным подогревом составляет 10 – 12 см.
2. Выровнять поверхность основания, сбив бугры. Если случай слишком сложный — укладывают выравнивающую стяжку с предварительным настиланием гидроизоляции.
3. Уложить утеплитель. Из прочных материалов, способных нести нагрузку, наиболее эффективным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли называть пенопластом) не подойдет, так как он слишком мягкий. Можно предложить и другие варианты – керамзит, пеностекло или стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.
4. Уложить ИК-отражающий слой. Щелочную среду стяжки металлическая фольга, даже алюминиевая, не выдержит. В подобных условиях сможет работать только металлизированная пленка из лавсана или полипропилена.

Теперь можно приступать к заливке собственно ТП:

1. Все стены на уровне будущей стяжки нужно оклеить демпферной лентой. Она позволит стяжке свободно расширяться при нагреве, что исключит появление внутренних напряжений с последующими деформацией и разрушением.
2. На пластиковых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.
3. Поверх сетки укладываем трубы нагревательного контура. Их нужно прикрепить к проволоке посредством пластиковых хомутов.
4. Подключаем контур к отопительной системе и выполняем опрессовку: закачиваем в систему воду или воздух под давлением, на 25% превышающим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не сдвинулась, значит протечек нет и трубы можно заливать стяжкой.
5. Укладываем стяжку толщиной 5 – 7 см, так чтобы трубы оказались на глубине 2 – 3 см.
6. Дождавшись ее созревания (25 дней), наклеиваем плитку (чтобы сократить сроки строительства, можно применить быстросохнущую смесь – будет готова через 7 дней). Через сутки затираем швы.

По прошествии 2 – 3 дней с момента укладки плитки очень плавно вводим ТП в эксплуатацию (температура наращивается постепенно).

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

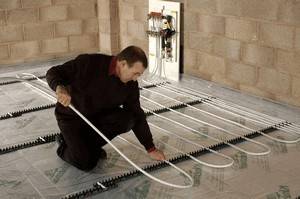

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

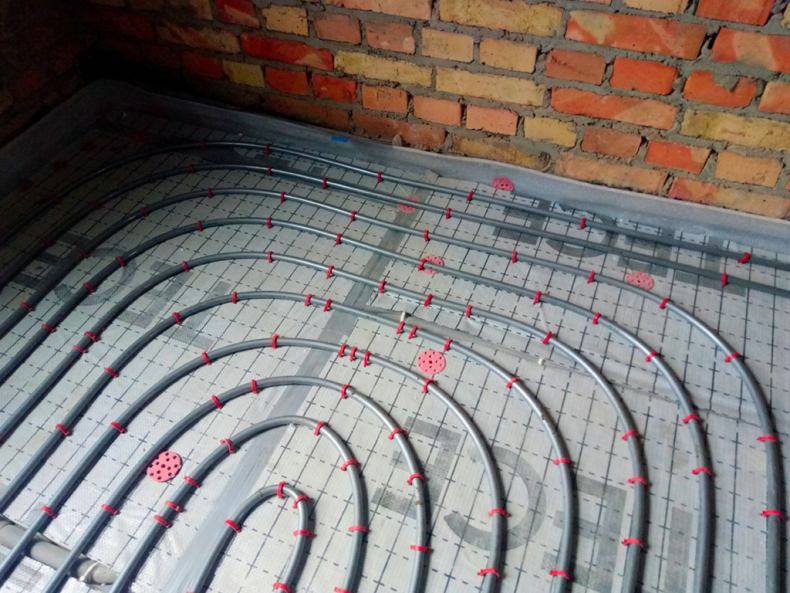

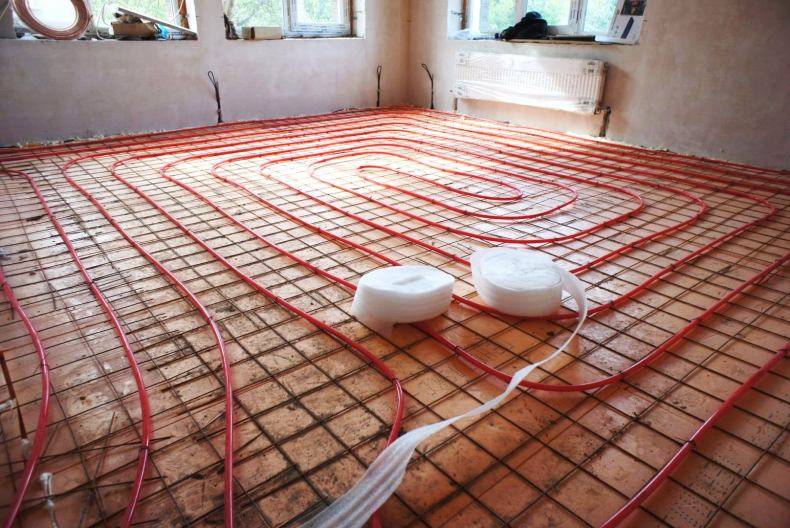

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Варианты монтажа

Монтаж по грунту, на бетонное основание, над цокольным этажом, в кирпичных или бетонных домах производится с устройством стяжки. Эта технология монтажа водяного теплого пола под плитку описана ниже.

В других случаях стяжку положить нельзя. Например, основание – деревянные лаги. Или это комната на втором-третьем этаже деревянного дома. Тогда монтаж теплого водяного пола под плитку осуществляется настильным методом.

Для укладки пола используются маты из ППС или древесно-стружечные плиты с фрезерованными пазами под трубы. Труба располагается чуть ниже поверхности настила, тяжесть плитки приходится не на нее, а на поверхность матов (плит).

Внимание: при укладке покрытия нужно следить, чтобы слой клея был равномерным. Иначе на плитке под воздействием температур могут со временем проступить пятна

В худшем случае она вообще вскроется.

Способы укладки пола под керамическую плитку своими руками

Перекрытия в домах разные. И если на первом этаже это грунт, железобетонная плита или лаговая конструкция, то на промежуточных этажах это только два последних.

Со стяжкой

С грунтом работать сложно, потому что такое основание придется подготавливать:

• снимать почву;
• выравнивать;
• засыпать подушку из песка и щебня, можно заменить гравием.

Проще всего с бетонной плитой перекрытия. У нее прочная поверхность, не совсем ровная, но выровнять несложно. Заливается тонкая стяжка – и все.

С лагами

Самый сложный и затратный метод – формировать систему отопления по лагам. Здесь придется формировать само напольное основания, для чего используются доски, фанера или плиты ОСП. Все материалы должны быть толстыми – 30 мм минимум. Потому что трубу диаметром 16 мм надо будет утапливать в эти материалы, сделав предварительно в них канавки. Труба не должна выступать над деревянным полом.

Настильный метод

Относительно недавно на рынке появился утеплитель из пенополистирола, который называется – профильный. На его поверхности в процессе производства сформированы выступы-бобышки. Последние выполняют функции крепежа. Расстояние между ними стандартное и определяет шаг укладки трубы. Это лучший способ утепления.

На теплоизоляционный материал можно заливать стяжку или укладывать гипсоволоконные листы, которыми выравнивают полы.

Монтаж на профильный утеплитель

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

1. Проверить все места соединений и сгибов.
2. Включить питание и провести проверку температуры.
3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Особенности укладки плитки на теплый пол

Для монтажа плитки важно покупать клей, который идеален в условиях постоянного изменения температуры. Эту информацию изготовитель всегда указывает на упаковке.
Клеевой слой на плитке не должен быть больше 1 см

Если сделать больше, теплопроводность будет плохой, а значит нагрев будет неодинаковым в отдельных частях плитки.
Завершив укладку ТП обязательно создайте схематичную зарисовку всех важных участков, либо сделайте несколько фотографий. В случае поломки это очень поможет вам выполнить локальный ремонт теплого пола.
Процесс высыхания клея должен происходить при обычной комнатной температуре, подключать к сети ТП в это время категорически запрещено. Обусловлено это тем, что при ускоренном нагреве клей может растрескаться или просто утратить свои основные качества.

Мы уверены, что в нашей статье вы нашли ответы на интересующие вас вопросы по теме укладки теплого пола под плитку. Желаем успехов в работе!

Схема укладки

Электрический греющий кабель равномерно прогревается по всей своей длине, поэтому он укладывается змейкой с шагом 10–15 см между витками. При этом основная задача – равномерное распределение кабеля по всей площади основания пола. При планировании и составлении схемы укладки кабеля учитываются следующие аспекты:

• Под сантехническим оборудованием и мебелью греющий кабель не прокладывается, так как будет нарушена теплоотдача. Исключение составляет навесное оборудование, которое не имеет контакта с полом.

• Отступ от труб отопления и нагревательных приборов составляет около 20 см, от стен 10 см.
