Эксплуатация
Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.
К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.
Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.
Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.
Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.
Пошаговый монтаж инфракрасного пола
Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.
Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.
Как сделать теплый пол в ванной:
- Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
- Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
- Обесточьте систему и подведите питание до ближайшей розетки.
- Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
- Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
- Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
- Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
- Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
- Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
- Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
- Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.
Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.
Что еще нужно знать о системе теплых полов
Обычно для отделки пола в ванных применяют материалы, обладающие водоотталкивающими свойствами. Это кафель, камень, полимерное покрытие. Как правило, поверхность с такой облицовкой остается холодной. Поэтому, чтобы обеспечить в помещении комфортную температуру и уют, лучше установить теплый пол.
Напольное покрытие с подогревом
Такая модель отопления будет находиться внутри и не займет пространство санузла. В этом ее главное преимущество перед обычными радиаторами или батареями. Эти громоздкие конструкции не только заполняют полезную площадь помещения и препятствуют расстановке бытовой техники, но и отнюдь не украсят маленькую ванную.
Теплый воздух будет подниматься вверх, создавая оптимальный температурный режим. Находиться в комнате с теплым полом всегда комфортно и приятно. Особенно полезной такая конструкция может оказаться в домах, где есть дети. Малыши часто бегают босиком по холодному кафелю, а пол с подогревом позволит избежать сезонных простуд.
Теплый пол создаст в ванной комфортные условия
Система «теплый пол» позволяет значительно сэкономить энергоресурсы. Если в доме установлено автономное отопление, можно нагревать теплоноситель до нужной температуры, не превышая средних показателей. Наиболее приемлемым считается показатель 40 градусов.
Теплый пол в ванную комнату – особенности монтажа
Требования, предъявляемые к основанию пола
Рабочая поверхность основания обязательно должна быть ровной и чистой (допустимый размер неровней не должен превышать 1 см). Для предотвращения деформации теплоизоляционного слоя поверхность перекрытия следует выравнивать при помощи тонкого слоя песчано-цементного раствора.
Необходимые работы до начала укладки теплоизоляционного слоя
Прежде чем начинать укладку теплоизоляционного слоя, следует удостовериться, что проект дома подразумевает возможность установки теплых полов ванной комнате. Если эта возможность предусмотрена, то на чистое основание укладывается паро- и гидроизоляция, состоящая из рулонных, обмазочных или наливных материалов.
Гидроизоляция ванной комнаты произведена наливочным материалом
Какие материалы используются для изготовления теплоизоляции?
Теплый пол в ванной, цена на который зависит от количества используемого материала, в качестве утеплителя предполагает использование пенополистирола, жестких минеральных плит, пробкового утеплителя, а также специальной фольги.
Необходимость использования алюминиевой фольги для теплоизоляции
Электрический теплый пол в ванной подразумевает использование отражающего покрытия, в качестве которого отлично подойдет алюминиевая фольга. Но стоит отметить, что фольгу без покрытия применять не рекомендуется, так как раствор стяжки, обладающий щелочной средой, портит алюминий очень быстро, из-за чего теплые полы в ванной в скором времени потребуют проведения дополнительных ремонтных работ.

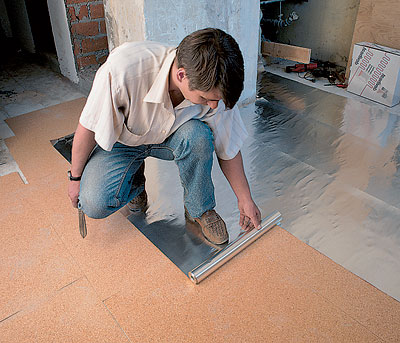

Укладка фольги на пробковый утеплитель
Эта фольга, в большей степени, подойдет для обустройства пароизоляции, так как не подходит под укладку под цементно-песчаную стяжку. Алюминиевая фольга рекомендована к использованию только под стяжкой на гипсовом вяжущем. В таких случаях рекомендуется использовать фольгу с хорошей толщиной.
Теплый пол в ванной – видео об особенностях укладки готовых изоляционных плит
Готовые изоляционные плиты используются специально для обустройства теплых полов. При укладке такого материала необходимо следить, чтобы не было наличия щелей или различных зазоров, иначе раствор стяжки может проникнуть между плитами, в результате чего появятся акустические и температурные мостики.
Видео:
https://youtube.com/watch?v=m3wz4DUxGwA
https://www.caleo.ru/poleznoe/articles/2018/kak_sdelat_teplyy_pol_v_vanne/
https://7dach.ru/oleg_sanko/teplyy-pol-dlya-zagorodnogo-doma-41085.html
http://ir-leasing.ru/company/irinfo/teplyj-pol-v-vannoj-komnate-svoimi-rukami-vodjanoj/
http://electrik.info/electromontazh/1429-kak-sdelat-elektricheskiy-teplyy-pol.html
https://cotlix.com/kak-sdelat-teplyj-pol-v-vannoj
Электрические теплые полы в слой стяжки
Прежде всего правильный выбор теплых полов зависит от объема ремонтных работ. Если вы полностью меняете стяжку, то вам нужны теплые полы одного типа, если же их планируется укладывать только под слой кафельной плитки, то это совсем другой вид теплых полов. Прежде всего давайте остановимся на наиболее капитальном виде теплых полов – укладываемых в стяжку.
Одножильный кабельный теплый пол
Первые теплые электрические полы основывались на использовании так называемого греющего кабеля. Технология данного кабеля выполнена таким образом, что при протекании по нему электрического тока он нагревается.
Тепловая энергия передается поверхности, в которой он уложен, в нашем случае стяжке, а затем отдается окружающему воздуху.

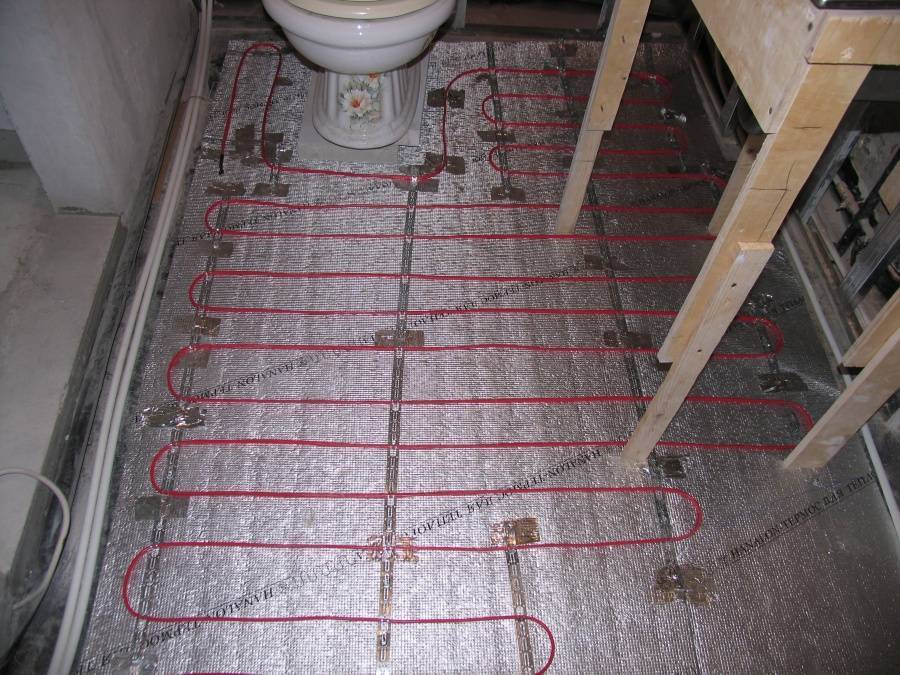

Одножильный греющий кабель
Итак:
- Главной особенностью одножильного греющего кабеля является наличие в оболочке только одной жилы. А как известно для протекания электрического тока необходимо не менее двух. Поэтому для подключения такого греющего кабеля необходимо подключить начало и конец кабеля. А значит они должны располагаться в одном месте. Это является главным недостатком одножильного греющего кабеля.
- Казалось бы, что тут сложного. Просто берешь начало и конец кабеля, а остальное раскидываешь по комнате в произвольном порядке. Но все не так просто. Дело в том, что греющий кабель плохо устойчив к изгибанию. Радиус допустимого изгибания для кабелей разных фирм может достаточно сильно варьировать, и инструкция по их монтажу четко нормирует это значение.
- Еще одним важным аспектом при монтаже является недопустимость соприкосновения и просекания кабелей. Дело в том, что при соприкосновении кабели будут перегреваться и могут перегореть. А для греющего кабеля перегорание на любом участке равносильно выходу из строя всего кабеля.
- В то же время одножильный греющий кабель обладает и неоспоримым преимуществом – это цена. Стоимость такого вида теплых полов одна из самых низких и это достаточно часто компенсирует остальные его недостатки.
Двухжильный кабельный теплый пол
Чуть позже одножильных появились их усовершенствованные собратья – двухжильные кабельные полы. Принцип их действия такой же как у одножильных, только в одной оболочке расположено две жилы.
Отличия одно- и двужильного греющего кабеля
- Такая конструкция кабеля существенно облегчает монтаж. В то же время требования к радиусу изгиба кабеля и недопустимости их соприкосновения и слишком близкого пролегания еще более жестки.
- Но сложность и трудоемкость монтажа не единственный недостаток кабельных теплых полов. Сюда следует отнести и их достаточно большое энергопотребление и наличие электромагнитного излучения. Да оно небольшое, но мобильный телефон и даже радио будут получать помехи. Ну а о вредности его для человека доподлинно пока нечего не известно.
- Но кабельные электрические полы — это не только недостатки. Эта технология уже достаточно давно применяется и успела неплохо зарекомендовать себя на практике. Дело в том, что благодаря монтажу кабелей в слой стяжки, такие теплые полы электрические обладают неплохой тепловой емкостью. То есть пол будет долго отдавать тепло даже после отключения греющего кабеля.
- Еще одним весомым плюсом является относительно быстрое прогревание таких полов, а также высокая температура нагрева. Дело в том, что далеко не все теплые полы могут похвалиться возможностью нагрева до 70⁰С и выше.
Преимущества и недостатки данной системы обогрева
Главный плюс тёплого пола в ванной — создание комфортной температуры и продления срока службы пола. Кроме этого, он равномерно прогревает помещение, в отличие от радиаторов, которые могут сильно нагревать пространство вокруг себя, а вдалеке, пол может оставаться холодным.
Использование данного вида отопления в ванной не оказывает отрицательного воздействия на плитку — её прочность и долговечность.
Ещё одно достоинство данной системы — оно прогревает не воздух (что делает
его сухим), а пол и предметы на нём, которые затем отдают накопленное тепло.
Поэтому, использование системы «тёплый пол» – создание благоприятного
микроклимата в ванной. Температура внизу комнаты будет выше 2 — 3
градуса, чем вверху, а это считается наиболее полезным для здоровья.
Кроме того, конструкция выглядит эстетично, и не
портит внешний вид ванной комнаты, ведь все её детали скрыты под плиткой, а на стене закреплена лишь панель
управления.
Важный момент — это экономичность системы, она
нагревается быстро, после чего можно задать более слабый режим, при котором будет
поддерживаться нужная температура в ванной.
Использование
тёплых полов в 4 раза понижает затраты на электроэнергию, в отличие от обогрева
нагревательными приборами.
Стоит отметить, что тёплые полы разных видовобладают
разными положительными и отрицательными сторонами.
| Тип пола | Плюсы | Минусы |
| Водяной | Эксплуатация экономичней электрического | Дорогой и сложный монтаж Уменьшает площадь, так как поднимает полы на 10-15 см Конструкция тяжёлая и не пригодна к установке в ванных помещениях многоквартирных домов |
| Электрический | Процесс установки несложный, однако, требует заземления и соблюдения правил при подключении электроприборов | Эксплуатация обойдётся не дешево Наличие электромагнитного излучения, хотя его вред сильно преувеличен (оно не выше чем от телефона), а при использовании инфракрасных видов, его вообще нет |

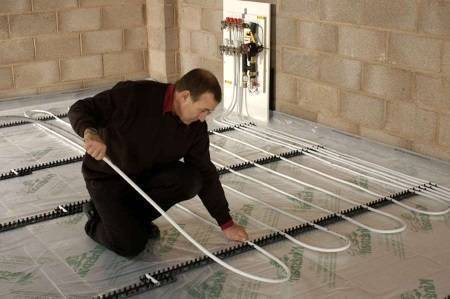

Установка водяного теплого пола
Первой задачей будет замена железных стояков, по которым проводится горячая вода, пластиковыми. После этого следует составить схему будущего теплого пола (расположения труб).
После укладки гидроизоляции заливается черновая стяжка, расположенная на 5-7 сантиметров ниже, чем будет финишное напольное покрытие. Чтобы стяжка не трескалась, ее нужно поливать 3-6 дней.
После этого расстилают фольгу и приступают к монтажу водяного пола. Сверяясь со схемой, фиксируют пластиковые трубы с шагом между их витками 15-20 см. После подсоединения системы к стояку подачи, оснащенному регулирующим краном, воду включают, чтобы проверить работу смонтированного пола.
Последними этапами будет устройство второго слоя стяжки и укладка финишного материала.
Подготовительные мероприятия
Корректность предварительных работ определяет надежность и эффективность системы отопления. На этой стадии можно уточнить основные технические характеристики, дополнительные требования пользователей к удобству управления.
Проектирование
Для эффективного обогрева помещений пользуются упрощенной пропорцией – 10 кВт мощности на 100 м кв. отапливаемой площади.
Точный расчет выполняют с учетом:
- климатических условий в регионе;
- ориентации помещения относительно сторон света;
- наличия оконных (дверных) проемов;
- изоляционных параметров внешних стен;
- режима проветривания;
- высоты потолков.
Циркуляционный насос входит в состав водяного отопления.
В состав системы водяного отопления включают:
- котел;
- циркуляционный насос;
- трубы;
- коллектор с регуляторами;
- выход для слива жидкости;
- фитинги, разветвители, краны, другие компоненты обвязки.
Для упрощения расчета применяют данные, соответствующие типовым начальным условиям. Этот подход позволяет исключить сложные вычисления с применением давления, аэродинамического сопротивления и других параметров.
Если диаметр труб составляет 16 мм, длину одного контура делают не более 80±10 м. На отапливаемой площадке из этих элементов создают рабочие линии в форме спирали или «змейки». Шаг укладки уменьшают (5-7 рядов) около оконных проемов и внешних стен. Под мебелью и сантехникой оставляют пустые зоны.
В таблице приведены параметры, которые можно использовать для расчета.
| Шаг укладки, см | Рекомендованная температура воды, °C | Общая длина трубы для 1 м² площади в погонных метрах |
| 10 | 33 | 10 |
| 15 | 35 | 6,7 |
| 20 | 38 | 5 |
| 25 | 40 | 4 |
| 30 | 43 | 3,4 |
Упростить создание проекта позволит специальная программа.
С ее помощью можно:
- нарисовать план помещений с оконными и дверными блоками, схему укладки;
- рассмотреть макет в форме 3D с разных сторон;
- рассчитать параметры системы отопления с использованием характеристик котла.
С помощью компьютера можно создать проект теплого пола.
В проект с электрическими компонентами добавляют схему подключения к сети питания, терморегулятор и УЗО.
Подготовка комплекта
Состав функциональных компонентов определяет вид теплого пола. При установке водяного отопления надо изучить особенности материала, из которого сделаны трубы (см. таблицу).
| Материал | Преимущества | Недостатки |
| Сталь | Низкая цена | Разрушение коррозией, сложный монтаж |
| Нержавеющая сталь (гофра) | Долговечность, прочность | Высокая цена |
| Медь | Пластичность, длительный срок службы, устойчивость к коррозии и температурным перепадам | Высокая цена |
| Полипропилен | Простая укладка | Большое количество сварных швов |
| Сшитый полиэтилен | Стойкость к механическим повреждениям, герметичность соединений | Большой допустимый радиус изгиба |
Перечень других комплектующих составляют по утвержденному проекту.
Подготовка основания
Межэтажное перекрытие из бетонных плит очищают, устраняют большие перепады по высоте. Заделывают щели и трещины. Для создания гидроизоляции укладывают полиэтиленовую пленку внахлест.
Для предотвращения потерь тепла укладывают слой из любого материала:
- пенопласта;
- пенополистирола;
- минеральной ваты;
- пробки;
- вспененного полиэтилена.
Для предотвращения потерь тепла используют пенопласт.
Фольга, размещенная сверху, направит ИК-излучение в сторону комнаты. Периметр закрывают демпферной лентой. Трубы фиксируют крепежными уголками.
Как выбрать подходящий?
Чтобы определиться, какой мощности должна быть нагревательная конструкция, необходимо:
Решить, будет пол основным источником отопления или дополнительным. Если основным, то мощность нагрева должна быть выше.
Также следует подумать, будет ли укладываться бетонная стяжка
Если нет, то надо выбирать устройство, которое можно монтировать непосредственно под финишное покрытие (маты, пленка).
Можно обратить внимание и на способ установки системы. Наиболее простыми в монтаже являются греющие маты.
Теплолюкс Alumia 150-1.0
Это нагревающий мат, особенность которого состоит в том, что кабель располагается не на сетке, а на фольге. Такой мат считается очень тонким, толщина кабеля варьируется от 0,9 до 1,8 мм. Мощность нагревателя 150 Вт/м2.
4200 рублей
Devi Comfort 150T (DTIR-150)
Теплый мат от датской фирмы. Состоит из сетки и кабеля толщиной 4 мм, защищенного изоляцией. Размеры предлагаются в 15 вариантах. Монтировать можно в клеевой слой, стяжка необязательна.
Компания предоставляет длительную гарантию (20 лет). Цена 6800 рублей.
Varmel Ultra Slim Twin
Еще один нагревательный мат с тонким двужильным кабелем (3,5 мм), закрепленным на сетке. Кабель защищен прочной изоляцией. Размер одного мата 200х50 см. Такой мат может прогреть 1 м2.
При укладке можно не использовать стяжку. Доступная цена – 1750 рублей.
Национальный комфорт ПНК 220
Пленочный теплый пол российского производства. Представляет собой тонкую (0,34мм) пленку, в которую вмонтированы карбоновые элементы. Размер пленки 200х50 см. Мощность нагревателя 220 ВТ. В комплект входят:
- зажимы;
- изоляционный скотч;
- установочный провод.
1800 рублей
Electrolux EEFM 2-150-2
Нагревательный мат производства Израиля. В качестве основы – самоклеящаяся сетка, к которой прикреплен кабель с шагом 4,7 см. Толщина конструкции 3,5 мм.
Можно встраивать в слой плиточного клея. Размеры изделия 400х50 см. Рассчитан на 2 м2. Удельная мощность составляет 150 Вт. Срок эксплуатации 50 лет. Цена – 9600 рублей.
Виды теплых полов
Существует три вида тёплых полов, о которых стоит поговорить подробнее.
Водяной теплый пол
Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.
Плюсы:
- Экологичность;
- Низкая стоимость при эксплуатации;
- Надёжность и долговечность;
- Водная система безопасна для здоровья человека;
Недостатки:
- Сложность монтажа;
- Дороговизна при установке в доме;
- Монтаж требует специальных навыков.
Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.
Инфракрасный теплый пол
Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.
Преимущества:
- Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
- Быстро нагревается.
- Потребляет малое количество электроэнергии.
Недостатки:
- Не доказана полная безвредность длительного инфракрасного излучения;
- Подходит в основном только для ламината и линолеума.
Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.
Электрический (кабельный) теплый пол
Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.
Преимущества:
- Простой монтаж который можно выполнить самостоятельно.
- Недорогая система при приобретении.
- Быстрый нагрев.
- Универсальность. Можно использовать как в квартирах, так и в частных домах.
Недостатки:
При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.
Водяной теплый пол
Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.
Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.
Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.
Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.
Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.
Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.
Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.
Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.
Критерии выбора теплого пола под плитку в ванную
Под плитку в ванну подойдёт любой греющий пол, но прежде чем покупать его, необходимо вычислить размер мощности устройства. На этот показатель влияет — будет он основным или дополнительным отоплением. Если дом многоквартирный, то там уже присутствуют радиаторы, и достаточно мощности 80 — 100 Вт/м2.
При наличии не отапливаемого помещения, мощность высчитывается с учётом теплопотерь. Но независимо от этого, для санузла рекомендовано 130 — 160 Вт/ м2.
После определения размера мощности, выбирается вид системы. Для данного помещения удобными считаются маты, они простые в установке, и не забирают высоту потолков, так как имеют малую толщину, и могут укладываться в плиточный клей.
Если потолки высокие, то подойдут кабельные модели в стяжку, хотя их монтаж займёт много времени. Ну, а если есть средства, то лучше приобрести инфракрасный стержневой, он не сложен в укладке и не заберёт полезную площадь.
