Требования к проекту
Как уже говорилось, чтобы получить одобрение и совершить переход на автономное отопление, в коммунальную службу предоставляется технический проект.
Никто разрешения не даст, если проект не будет соответствовать следующим требованиям:
- в проекте показывается значение той жилой площади, где находится батарея, в отопительной системе всего дома;
- все изменения не должны противоречить пожарной безопасности;
- рассчитывается стоимость оставшегося оборудования и указаны суммы для оплаты «оставшегося» отопления;
- приводятся расчеты эффективности переключения.
Поэтому технический проект нельзя составлять самостоятельно без должного инженерного образования, так как высока вероятность несоответствия требованиям проекта. В результате чего хозяин квартиры получит отказ.
Для получения разрешения, проект по переоборудованию отопительной системы утверждается такими организациями:
- компанией по предоставлению энергии;
- компанией по предоставлению тепла;
- газовой службой;
- органами ЖКХ;
- компанией по защите архитектурных зданий.
- Требования к отопительной системе
Для того, чтобы получить разрешение владелец жилого помещения должен приобрести автономное отопительное оборудование (в большинстве случаев – настенный котел). Оно должно отвечать всем техническим нормам и для обеспечения циркуляции воздуха в естественном порядке и должно находиться от нагреваемых приборов на определенном расстоянии.
Отопительное оборудование должно отвечать требованиям безопасности: все необходимые системы автоматизированы, плотная закрытая внешняя коробка, давление внутри не больше 1 МПа. Достоинство такого оборудования, как известно, заключается в регулировании температуры: самая высокая отметка на шкале — не выше 95
Индивидуальное отопление выбирают в целях экономии. Поэтому рекомендуется использовать алюминиевые радиаторы из-за низкой стоимости и высокой теплоотдачи.

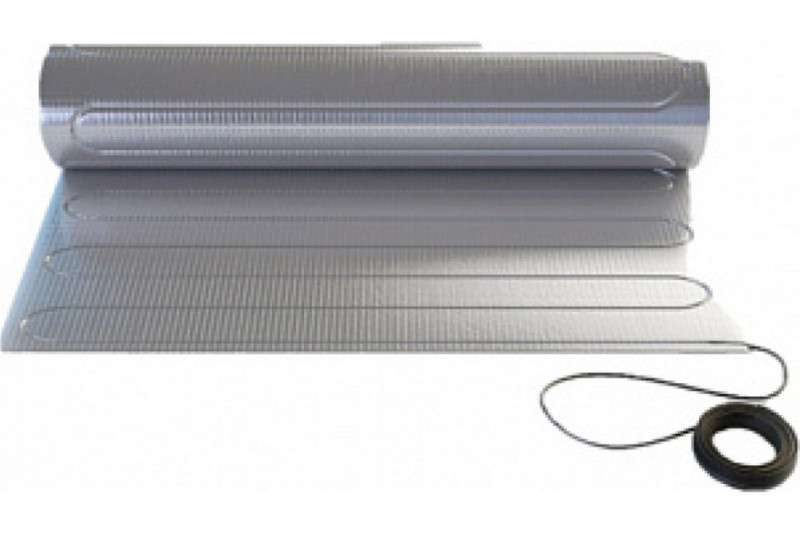

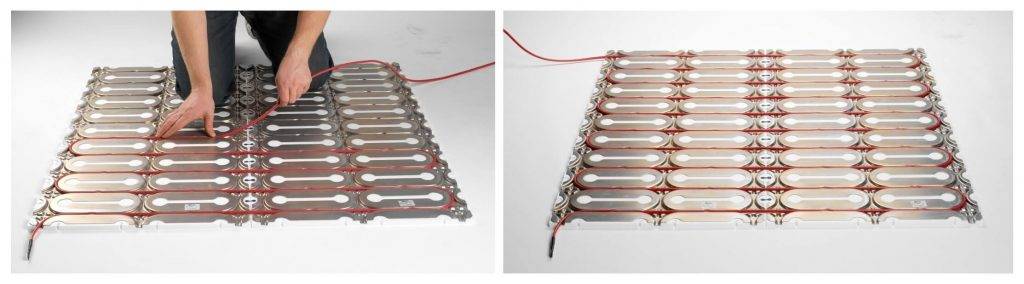

Устройство аморфных металлических полов
Несмотря на то, что аморфные металлические полы являются одними из самых новых отопительных приборов рассматриваемой категории, освоить технологию их укладки может каждый обыватель:
- Плоскость для монтажа подготавливается, выравнивается и очищается.
- На черновой пол настилается пенополистирол, зазоры между которым пропениваются специальными монтажными составами.
- После утеплителя, укладывается ПВХ плёнка, играющая роль гидроизоляции.
- Металлический пол выстилается в готовом виде.
- Устройство подключается к органам управления.
- Производятся пуско-наладка и проверка работоспособности металлического тёплого пола.
- Устраивается чистовое покрытие – защитная стяжка с мокрыми процессами для такого оборудования уже не требуется.
Во время устройства такого пола, рекомендуется выполнять заземление питающей розетки, чтобы избежать риск возникновения короткого замыкания при попадании влаги.
Как установить сухой пол на деревянной основе?
- Плиты из полистирола;
- Деревянные рейки и модули
На поверхность из дерева укладываются полистирольные маты, гладкие или с бобышками. Если они гладкие, то Вам нужно вырезать в них отверстия для закладки труб. Эта система установки сухого пола не очень дорогая и очень удобная. Чаще всего используется обычный пенопласт толщиной до 4 см или пенополистирол. Если же плита имеет бобышки, то есть выступы не выше 25 мм, то трубы из полиэтилена (диаметр 16 мм) кладут в пазы и закрепляют монтажными замками.
Модули можно купить в магазине и дома собрать. Трубы укладывают в углубления на поверхности. Реечная система делается из планок толщиной 2 см и шириной 130 см при шаге труб 150 мм (материал МДФ или ДСП). Часто устанавливают еще пластины из металла, которые создают сплошное теплое поле. В конце на поверхность труб теплого пола укладывается подложка и ламинат.
Устройство и принцип работы
Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

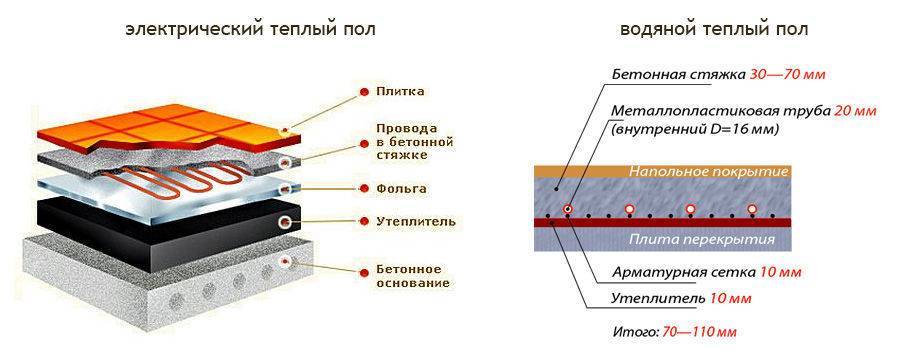

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

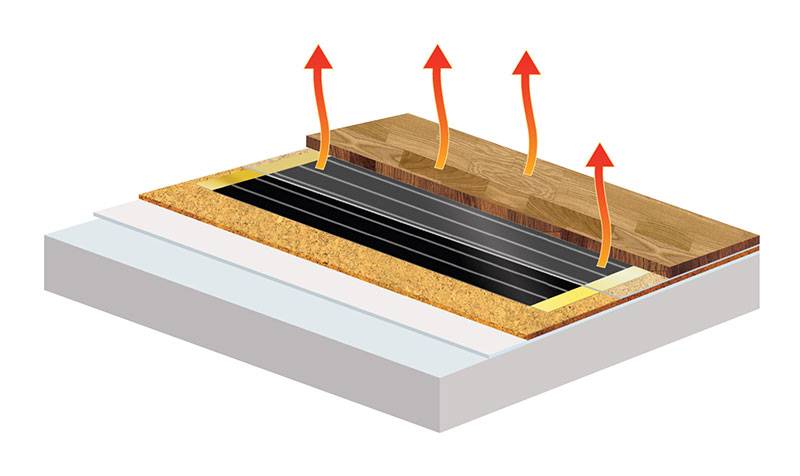

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.
При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

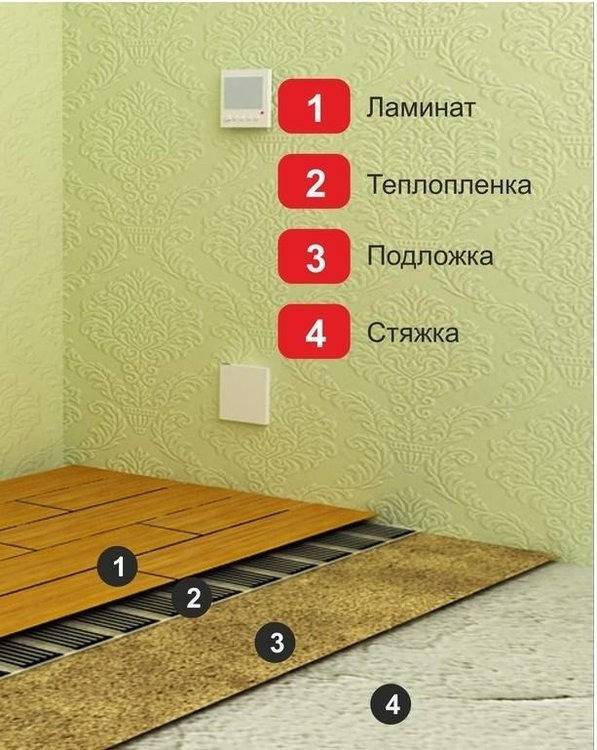

В таком тёплом «пироге» нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.
Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.
Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.
Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.
Материалы и инструменты
Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:
- непосредственно сама ИК нагревающаяся пленка;
- теплоотражатель;
- термодатчик и регулятор температур;
- скотч обычный и двухсторонний;
- электрические провода;
- зажимы и материал для изоляции проводов;
- гидроизоляционный материал (например, пленка полиэтиленовая);
- нож, ножницы, карандаш, линейка, рулетка.
Монтаж контактов ИК системы
В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.
Таблица. Виды нагревательной пленки.
| Вид | Характеристика |
|---|---|
 Углеродная или карбоновая | Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея. |
 Биметаллическая | Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата. |
Нагревательная пленка NAOS Heatflow
В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой
Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги
Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.
ИК пол на карбоновой основе
Выбор типа укладки водяных систем для настила ламинированных досок
Рациональнее всего такой теплый пол устанавливать в частном коттедже. Водяной теплый пол под ламинат – это конструкция из труб, проложенных под покрытием из ламинированных панелей. Движущаяся по системе горячая вода подогревает бетонную стяжку и финишную поверхность пола.
По металлопластиковым трубам этой системы постоянно циркулирует теплая вода, подогревая финишное покрытие пола
Нелишним будет добавить, что современные системы теплого пола изготавливаются из инновационных материалов. Металлопластиковые и полиэтиленовые конструкции надежно защищены от протечек и служат не хуже классически медных труб, а стоимость их значительно ниже.

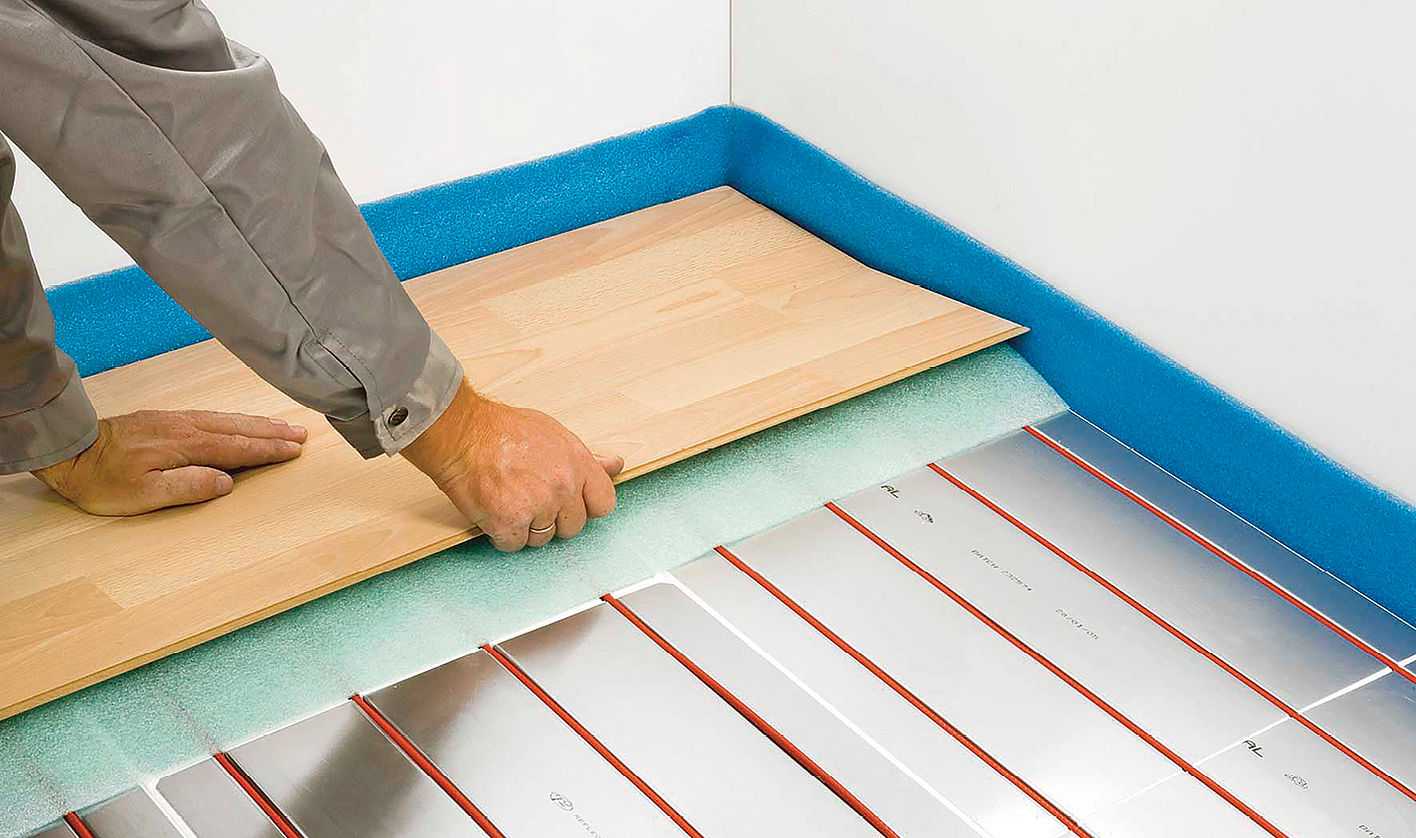

Монтаж водяной системы подогрева под ламинированным покрытием имеет определенные нюансы, поскольку ламели недостаточно хорошо проводят тепло. Также следует знать, что не все способы укладки этой термосистемы подойдут для такой поверхности пола. Так, при монтаже труб водяного отопления настильным способом, эффект нагревания пола будет стремиться к нулю. Поэтому лучшим вариантом будет прокладка системы обогрева в слое цементной стяжки.
Профессионалы утверждают, что лучше всего устраивать теплые водяные полы под ламинат именно бетонным способом. Таким образом, слой раствора будет защищать трубы от механических повреждений. Кроме того, стяжка будет прогреваться полностью, что позволит проводить тепло равномерно.
Чтобы проложить конструкцию обогрева правильно, нужно учитывать некоторые детали. Начинают работу с разделения поверхности пола на сегменты и определения месторасположения нагревательных элементов. Далее, выравнивают плоскость, укладывают слой термоизоляции, и закрепляют арматуру для бетонной стяжки. После крепится монтажная рейка, и прокладываются трубы теплого пола. Они фиксируются проволокой к ячейкам уже проложенной металлической основы. Сетка арматуры выступает в роли разметки для монтажа системы подогрева пола.
Трубы можно уложить любым из двух известных способов – параллельно или по спирали, в зависимости от предварительно составленного проекта.
Для укладки ламината над теплым полом специалисты советуют заливать систему отопления цементным раствором
Дальнейшим шагом станет заливка установленной системы бетоном для образования стяжки. После окончательной полимеризации раствора следует провести пробный запуск системы. Необходимо проверить давление в трубах и настроить температуру. Если конструкция работает эффективно, ее можно считать готовой к использованию.
На что обратить внимание при выборе ламината
К выбору ламината следует отнестись с особой тщательностью. Довольно часто в составе химической пропитки, которой покрывают ламели, производители используют формальдегиды и другие вредные для человека вещества. При нагревании поверхности ламината свыше 26 ºС эти вещества начинают испаряться в окружающий воздух. При попадании в наш организм они способны нанести существенный вред здоровью. Поэтому если вы собрались купить ламинат в качестве финишного покрытия для теплого пола, то потрудитесь более досконально изучить всю сопроводительную документацию
Особенно, обратите внимание на тот факт, можно использовать этот вид ламината в совокупности с электрической системой подогрева. Кроме того, документация может содержать сведения по выбору системы отопления, в частности, ее предельной мощности и наибольшей температуре нагрева
Исходя из указанных требований, и стоит подбирать конкретную модель теплого пола.
Для данной технологии вам потребуются:
- рулонный теплоизоляционный материал;
- полиэтиленовая пленка толщиной от 160 мкр для гидроизоляции;
- плёночный карбоновый тёплый пол;
- соединительный силовой провод;
- монтажный скотч;
- датчик температуры пола;
- терморегулятор.
Жидкостное отопление
Напольный жидкостный обогрев представляет собой магистраль из труб, по которым циркулирует теплоноситель в виде жидкости. Это может быть вода, антифриз, пропиленгликоль: его используют в замкнутой системе отопления. Магистраль располагают на ровной бетонной поверхности, закрывают глубокой стяжкой, на которую укладывают подложку, ламинат или другое напольное покрытие.
Магистраль с жидким теплоносителем можно располагать и на деревянном полу, но к данной методике монтажа прибегают редко. Деревянный пол не утяжеляет перекрытия. В этом заключается его преимущество. Укладка трубопровода выполняется «по сухому». Не надо замешивать раствор для стяжки, ожидать высыхания бетонного покрытия. В помещение будет меньше грязи. Как укладывают магистраль на деревянное основание?
- Необходимо провести ревизию пола. Повреждённые лаги следует заменить. Дощатый пол выравнивают с помощью листов фанеры. Их укрепляют саморезами или монтажным клеем. Черновое основание должно быть ровным.
- Для трубопровода необходимо заготовить контур. Его выполняют из деревянных брусков. Их располагают параллельно с шагом, который равен диаметру трубы; предусматривают место для укладки подложки.
- Выводят первый ряд из брусков. Отступают определённое расстояние и укладывают 2 ряд.

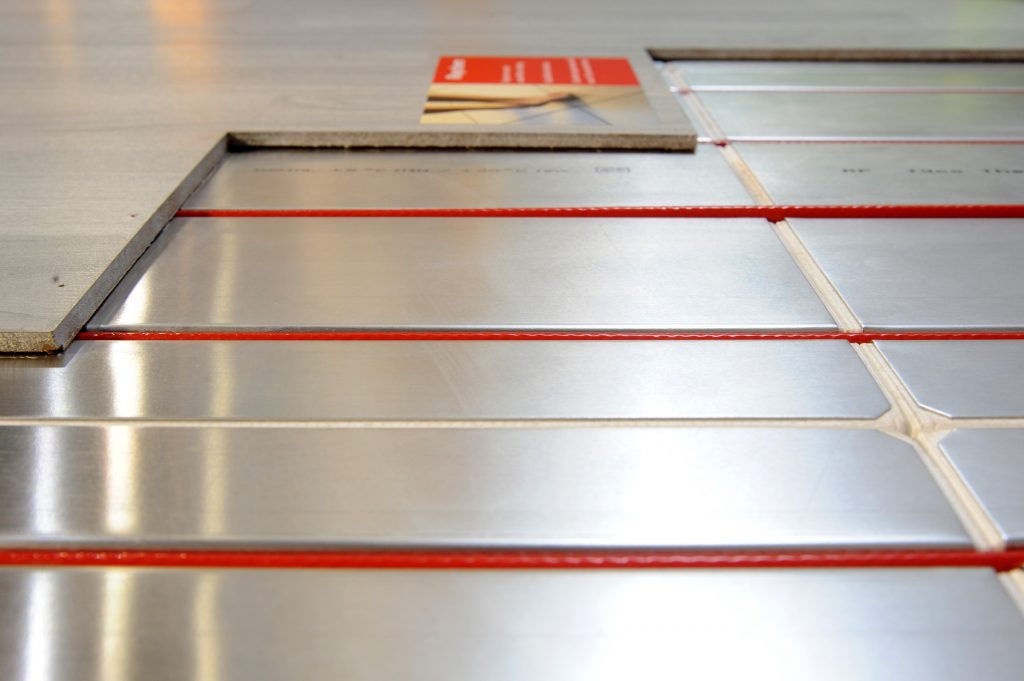

- Контур закрывают металлическими пластинами таким образом, чтобы получился желоб. В него укладывают первую линию магистрали.
- В месте поворота выстраивают желоб дугообразной формы. В этом случае труба будет защищена от механических повреждений.
- Далее выводят контур для второго витка магистрали. Его располагают на расстоянии 0,5 см от первой конструкции.
- Контур монтируют по всей поверхности пола. В каждый желоб укладывают металлические пластины.
Рекомендуем: Характеристики тёплого пола Nexans
Чтобы облегчить работу по укладке магистрали на деревянную поверхность, используют уже готовые контуры и металлические теплообменные пластины, которые отсоединяют от общего полотна руками, без каких-либо приспособлений; в местах разрыва на полотне предусмотрены пунктирные линии.
Контур выполнен из лёгкого пенопласта, который послужит дополнительным утеплителем для водопровода. Трубу укладывают в пазы. Слегка прижимая её ногами: надевают обувь с мягкой подошвой. Укреплять магистраль не надо. Труба полностью погружается в пазы, образованные деревянным контуром.
После тестирования системы «тёплый пол» трубы закрывают фанерными листами. Их укрепляют саморезами
Следует проявить осторожность, чтобы не попасть в трубу и не нарушить целостность её поверхности. Место саморезов рекомендуют использовать клей для работ по дереву
Далее работают с ламинатом
Далее работают с ламинатом.
- На фанеру расстилают полиэтиленовую плёнку, фольгированную подложку из экструдированного пенополистирола. Покрытие укрепляют скотчем или клеем.
- На подложку укладывают ламинат. С торцовой стороны доски предусмотрен соединительный замок «шип-паз».
- Ламинирование начинают с дальней стороны комнаты, от окна.
- Необходимо следить, чтобы швы находились в шахматном порядке. Это уменьшит нагрузку на соединительные замки, сделает поверхность более устойчивой.
- Места соединений рекомендуют обрабатывать воском или мылом.
- Швы обрабатывают герметиком.
Чтобы правильно уложить ламели необходимо выполнить чертёж и перенести его на поверхность пола. 1 ряд ламината укладывают вдоль самой длинной стены. Используют одинаковые доски. 2 ряд начинают с ½ доски. 3 ряд вновь начинают с целой доски. Очерёдность повторяется. Данная методика монтажа позволяет расположить швы в правильном порядке.
Поэтапная укладка теплого пола под ламинат
Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.
Работы по установке электрического пленочного пола выполняются в два этапа:
Этап 1. Подготовка основания для укладки теплого пола под ламинат
1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.
Составляя план, необходимо учитывать следующие нюансы:
- Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
- Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
- Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
- Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
- Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.
2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.
3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.
4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.
Этап 2. Монтаж электрического инфракрасного пленочного пола
Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

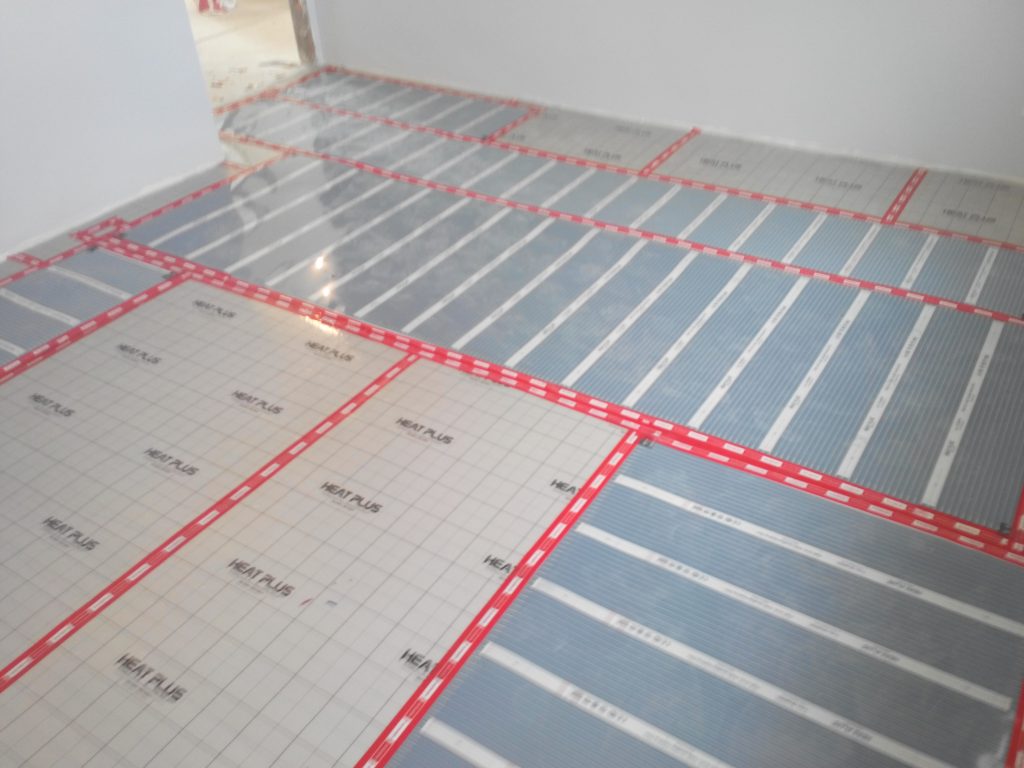

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.
К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.
На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.
Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем
Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору
Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.
Монтаж инфракрасного теплого пола
Если есть понимание в электрике и владение навыками необходимыми в данном случае, то укладка теплого пола под ламинат своими руками не вызовет затруднений. Монтаж не отнимет много времени. К тому же не потребуется делать конструкции, из-за которых поднимется уровень пола, так как это тонкий теплый пол под ламинат.
Рассмотрим монтаж теплого пола под ламинат своими руками на примере термопленки Caleo, которая на данный момент входит в число самых популярных пленок.

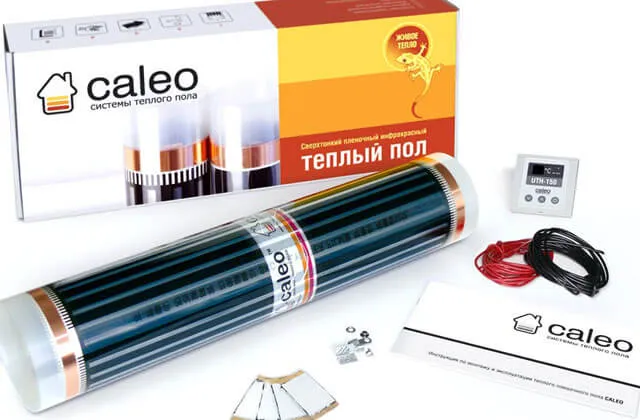

Теплый пол фирмы Caleo поставляется в комплекте с:
- собственно термопленкой;
- контактными зажимами;
- изолирующим материалом для них;
- проводами для подсоединения системы.
Для работы также понадобятся следующие дополнительные материалы:

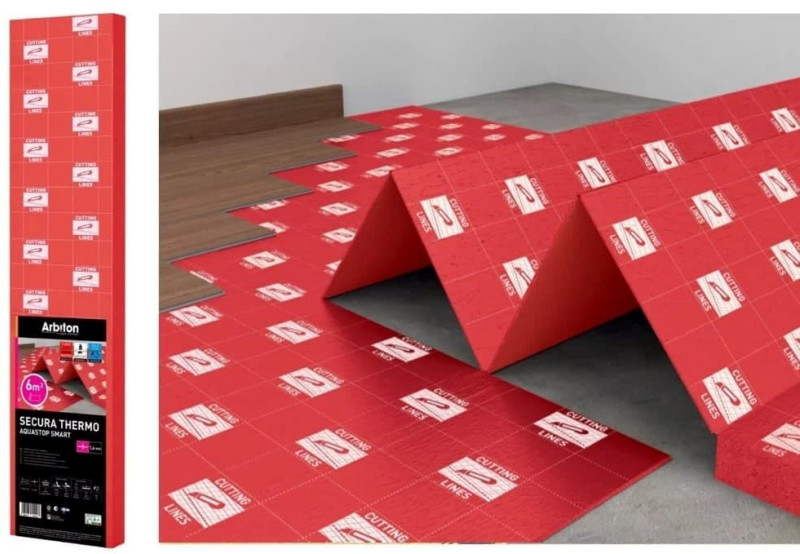

- Мягкий теплоотражающий материал с металлизированным верхним слоем. Им можно застелить всю поверхность пола, даже в тех местах, где теплый пол будет отсутствовать. Такой материал будет служить в качестве подложки. Ни в коем случае нельзя применять материалы, верхний слой которых покрыт алюминиевой фольгой.
- Полиэтиленовая пленка для гидроизоляции.
- Скотч.
- Терморегулятор с датчиком температуры. Он позволяет настроить необходимую температуру нагрева пола.
Далее рассмотрим, как сделать теплый пол под ламинат.
Для этого необходимо выполнить следующую последовательность действий:
- Подготавливается поверхность под теплый пол. Она должна быть ровной.
- Расстилается теплоотражающий материал, полосы которого склеиваются друг с другом скотчем.
- По указанным линиям разреза нагревательная пленка нарезается на полосы нужного размера. Полученные полосы расстилаются на теплоотражающем материале впритык друг к другу. Для предотвращения сдвига нагревательной пленки ее полосы склеиваются между собой скотчем.
Перед тем как стелить теплый пол под ламинат следует определиться с расстановкой мебели в комнате, так как нагревательную пленку можно укладывать лишь на свободные от тяжелой мебели участки.
- Устанавливается терморегулятор.
- При помощи проводов различных цветов, имеющихся в комплекте, полосы термопленки подсоединяются друг к другу. Соединение следует выполнять параллельно.
- Контактные зажимы необходимо плотно прижать к медным полосам. Затем места подключения следует заизолировать битумной изоляцией, которая поставляется вместе с термопленкой.
- Согласно схеме подключения, которая прикладывается к теплому полу, идущие от последней полосы нагревательной пленки провода подсоединяются к терморегулятору.
- С обратной стороны термопленки изоляцией на основе битума крепится датчик температур. В теплоизоляции под него и провода, отходящие от него, следует вырезать углубления.
- Терморегулятор подключается к электросети и выполняется проверка системы на работоспособность.
- Сверху на теплый пол стелется полиэтиленовая пленка.
На этом монтаж теплого пола завершен. Теперь можно приступать к укладке ламината непосредственно на систему подогрева.
Заключение
Зная, какой вид обогрева подходит и как правильно положить теплый пол под ламинат можно создать в любом помещении комфортные условия. Сделать пол теплым можно даже тогда, когда ламинат уже уложен, так как его легко разобрать и положить на место снова, но уже сверху на теплый пол.
Водный обогрев под ламинат
Специфика устройства системы водного обогрева заключается в том, что на черновой пол укладывается пленка гидроизоляции, затем монтируются лаги, между ними укладывается материал утеплителя, закрывается пароизоляционным материалом. Подробнее о монтаже теплого пола под ламинатное покрытие смотрите в этом видео:
https://youtube.com/watch?v=zz_ccVA8ep8
К лагам прикручиваются доски основания под отделку. Но монтируются они с расстоянием в 2 см друг от друга. На торцах также остается зазор для поворота трубы. В зазоры между досок укладывается металлизированный профиль, в пазы которого монтируют трубы системы водовода. Вместо профиля можно использовать алюминиевую фольгу толщиной не менее 5 мм, закрепив её на досках при помощи строительного степлера. После подключения систему обязательно нужно протестировать.
Инструкция по самостоятельному монтажу тёплого пола под ламинат (на примере плёночного тёплого пола)

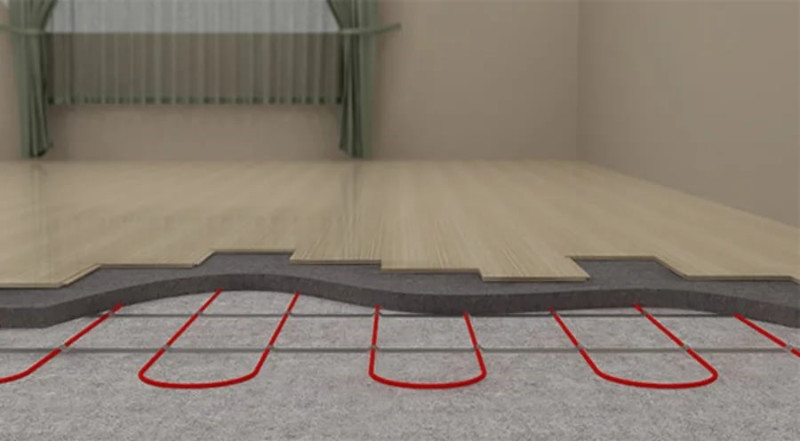

Каждый вид теплого пола требует своего подхода к укладке его на поверхность, но главное соблюдать основные правила, которые необходимо соблюсти для более эффективного и безопасного использования такого вида отопления. Для примера давайте рассмотрим укладку инфракрасного пленочного теплого пола, который подходит под ламинатное покрытие лучше всего. Но это не обязательно, ведь и другие типы теплых полов, тоже имеют свои плюсы.
- Первый этап – сначала производиться подготовка поверхности пола, то есть выравнивание и удаление всех дефектов, таких, как трещины или сквозные отверстия. Инфракрасная пленка, как и другие виды теплых полов, требует идеально ровной поверхности, поэтому это важный этап проведения работ. Идеальным будет использование готовой самовыравнивающейся стяжки из цементного раствора.
- Второй этап – далее на подготовленную поверхность, которая была выровнена, стелиться следующий слой из пенофола или пеноизола, представляющий собой экранирующий теплоизолятор, одна сторона которого выполнена из фольгированного покрытия. Этот теплоизоляционный материал предотвращает потерю тепла, которое может уйти в основание пола. Данный этап проводиться после полного высыхания стяжки, которая должна иметь идеально ровную поверхность.
- Третий этап – монтаж теплого пола, когда осуществляется укладка инфракрасной нагревательной пленки. При монтаже инфракрасного пола следует развернуть рулон и разделить на полосы, которые должны соответствовать тем размерам, которые требуются для утепляемой зоны. Пленка укладывается медной стороной вниз к теплоизоляционному слою. Расстояние между полосами должно составлять минимум 10 миллиметров, а отступ между полосой и стеной — 50 миллиметров. Следует также учитывать и длину полосы, которая имеет ограничения. Если ширина инфракрасной пленочной полосы составляет 80 сантиметров, то длина не должна превышать 10 метров. Если же это 50 сантиметров, то можно использовать 13-метровую длину полосы.
- Четвертый этап – подключение контактных зажимов, что легко осуществить с помощью плоскогубцев. Обычно контакты располагаются у самого плинтуса на медной стороне пленки инфракрасного нагрева. Контакты, которые не были использованы, следует изолировать специальной битумной мастикой. Далее следует установить температурные датчики, прикрепив их к контактам и спрятать линию за плинтус. После того, как все линии соединены с контактами вместе с температурными датчиками, следует осуществить подключение к блоку управления.
- Пятый этап – финишный этап, который подразумевает укладку ламината или другого напольного покрытия. Подробнее об укладке ламината можно прочитать здесь.
Плюсы и минусы
В основном для деревянного пола выбирают инфракрасные пленочные полы из-за простоты монтажа. Пользователи отмечают следующие плюсы таких электрических полов:
- Безопасность. Все провода защищены пленкой.
- Легкость укладки. Требуется только проложить гидроизоляцию (полиэтиленовую пленку) под маты.
Минусов у электрических полов немного, это их высокая цена и расходы на электроэнергию, которые увеличиваются с установкой этой системы.
На покрытие сверху нельзя ставить мебель. То есть перестановку в комнате с электрическими полами уже невозможно сделать, если только это не было предусмотрено с самого начала.
Отзывы подробно здесь, здесь и тут.
Поэтапное выполнение монтажа
Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.
Устройство пленочного пола
Защита от влаги и теплопотерь
В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.
Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.
Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.
Где расположить терморегулятор?
Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.

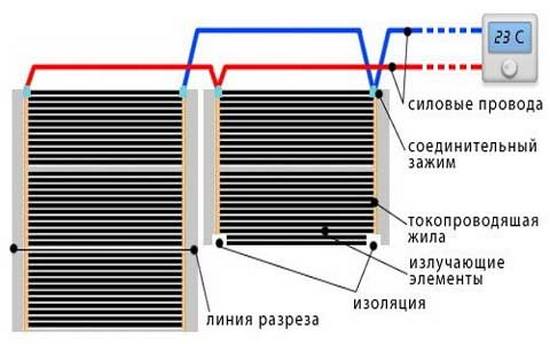

Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.
Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.

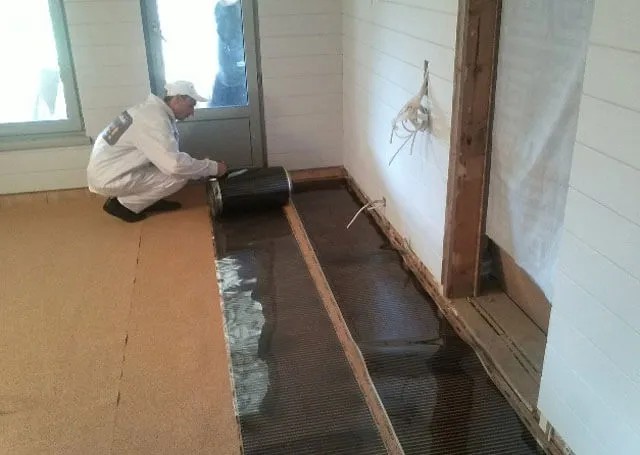

Монтаж инфракрасной пленки
Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.
Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.
Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.
Как изолировать участки инфракрасной пленки, если она была разрезана?
Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.
Правила, которых нужно придерживаться при подготовке и укладке
На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.
Как подключаются провода?
Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом
Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают
Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.
К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.
Подключение терморегулятора
Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.
Проверка системы
До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.
Советы по выбору тёплого пола
Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:
Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.
- При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
- Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.
- Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
- Возможность раскроя матов без потери их эффективности и работоспособности.
- Общая электрическая мощность, выделяемая на работу тёплого пола.
Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.
Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.
Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.
Нужно ли использовать подложку и какую
Ламинат без подложки прослужит не более года. Она выполняет ряд важнейших функций, перечисленных в статье «Какую подложку выбрать под ламинат?». В комбинации с «теплым полом» прибавляется еще одна: пропускать тепловые потоки вверх. Такое свойство достигается благодаря малой толщине (оптимальное значение — 2 мм) и наличием перфорации (коэффициент сопротивления передаче тепла должен находится в пределах 0,04-0,06 м2 х °K/Вт). Кроме этого подложка должна иметь:
Подложка под «теплый пол».
- устойчивость к высоким температурам — не деформироваться и не расплавляться;
- паропроницаемость, чтобы случайно попавшая под ламинат влага выводилась около стен;
- экологическую чистоту.
Этим условиям в полной мере соответствует перфорированная подложка из вспененного полиэтилена, экструдированного пенополистирола и пробкового дерева.
Разновидности теплого отопления
Можно выделить всего две разновидности теплого пола – электрический и водяной. Существуют различные вариации, однако суть системы от этого не меняется: в них используется первый либо второй источник тепла. Оба вида укладываются по определенным правилам с соблюдением технических характеристик материала основания, стяжки, нагревательных элементов, верхнего финишного покрытия и так далее. Все эти требования обязательно должны выполняться, так как от них зависит долговечность и эффективность отопления.
Электрический и водяной теплый пол
В момент появления технологии нагревательные элементы рекомендовалось укладывать исключительно на бетонное основание под керамическую плитку. Благодаря появлению новых материалов в данный момент подогрев можно укладывать и на деревянное основание под ламинат.
