Распространенные ошибки
Начинающие мастера, имеющие незначительный опыт в укладке полов, могут совершить множество ошибок. Однако некоторые распространенные огрехи могут быть свойственны даже профессионалу, если будут применяться некачественные комплектующие и элементы. Поэтому всегда нужно учитывать два фактора: не только квалификацию рабочего, но и качество приобретаемых стройматериалов.
Возможные осечки:
Категорически запрещено отрезать кабель. Его необходимо приобретать строго подходящей длины. Любая попытка его укоротить приведет к неизбежной порче элемента.
Нельзя стелить кабель или пленку на загрязненную поверхность. Для обеспыливания необходимо использовать специальный пылесос.
Лучше не наступать на нагревательный кабель во время монтажа, особенно в обуви с твердой подошвой.
Если какая-либо жидкость, клей или цемент попадут в гофрированную трубку с датчиком, он будет испорчен и не сможет измерить показания среды.
Нельзя оставлять воздушные карманы в стяжке, особенно если они расположены недалеко от кабеля или вовсе контактируют с ним.
Если вы не уверены в своих силах, можно обратиться к профессионалу. Однако мы рекомендуем подробно изучить все материалы, приведенные в статье, и попытаться сделать самому хотя бы один участок пола в небольшой комнатке.
Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.
Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.
СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |
Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.
АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.
Что потребуется
Очень важно правильно спланировать бюджет, чтобы не экономить не только на самих нагревательных элементах, но и на всех строительных материалах. Качественная гидроизоляция особенно важна, в ряде случаев она является решающим фактором
Для укладки пола потребуются такие материалы:
сама система полов (нагревательные элементы и укрепляющая сетка, идущая в комплекте);
соединительные провода;
крепления;
регулятор температур;
термодатчик;
система защиты УЗО (устройство защитного отключения);
цемент с песком;
медный кабель для заземления.
Также необходимо заранее приобрести напольное покрытие, чтобы определиться с его толщиной, фактурой и иными эстетическими характеристиками.
Выбор материала
Нагревательный кабель может иметь различные исполнения.
Основные виды кабелей:
Саморегулирующий. Элемент – полимерная матрица. При перегреве в зоне нарушения снижается оборот тока, чтобы предотвратить поломку. Остальные участки работают в нормальном режиме. Благодаря данному свойству кабель такого типа обладает долговечностью и высокой надежностью, однако отличается высокой стоимостью.
-
Резистентный. Состоит из одной или двух жил, которые имеют очень высокое сопротивление. Проходя по ним, ток преобразуется в тепловую энергию. Нагревательная жила защищена слоем изоляции и металлической оплеткой, отвечающей за заземление. Однако если один из участков жилы выходит из строя, вся система необратимо ломается.
Монтаж кабеля, ответвленного за нагрев, осуществляется в слой цементной заливки, которая будет дополнительно перераспределять тепло и выполнять функцию изоляции от холода из внешних источников.

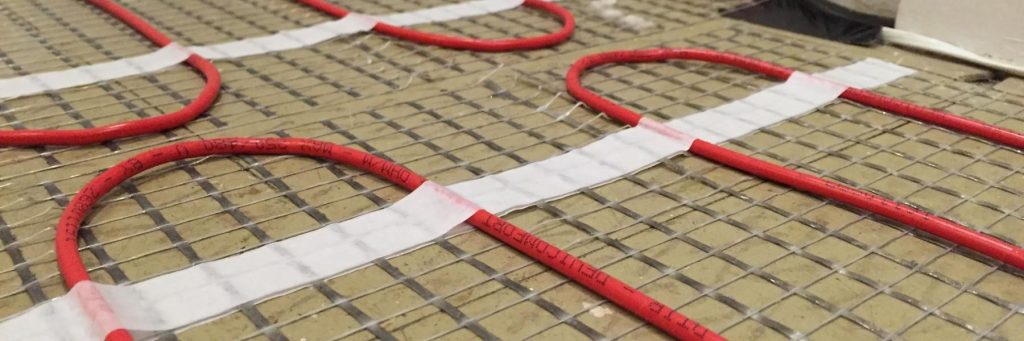

Укладка сетки нагревательного мата

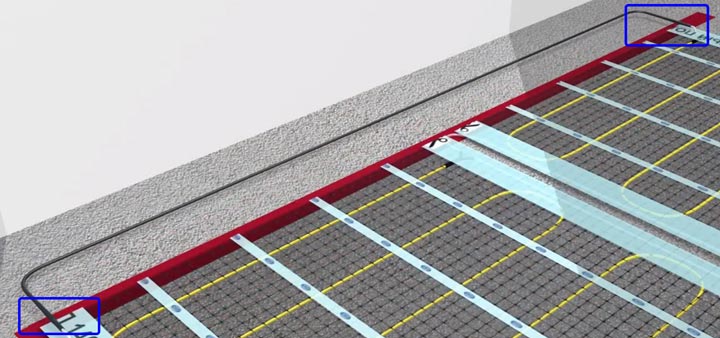

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

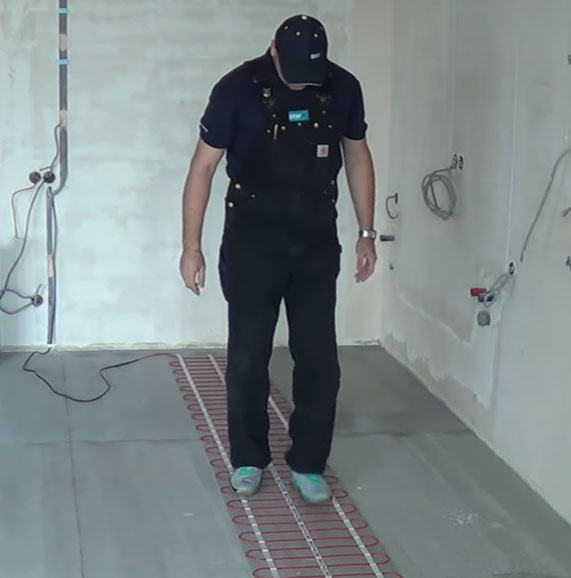

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

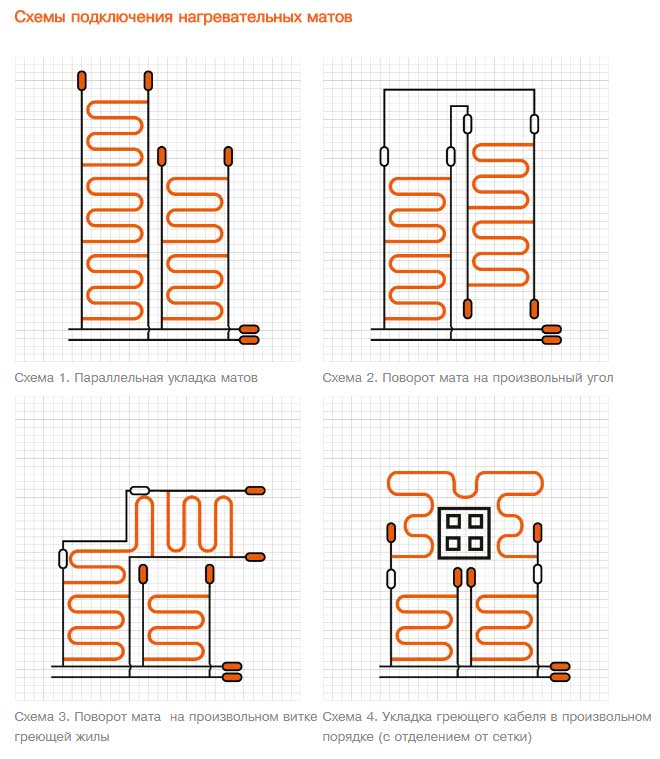

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

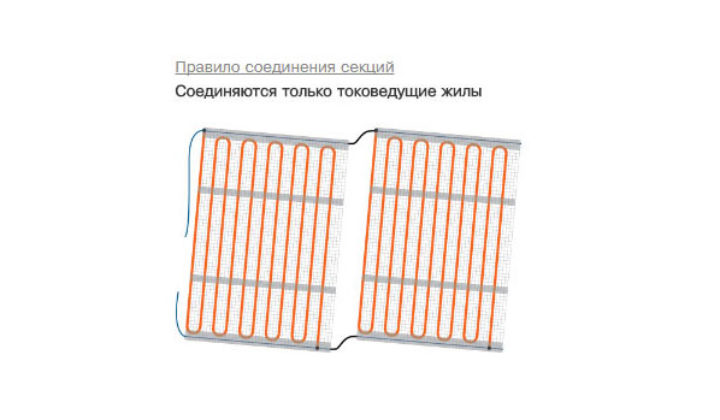

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Основные типы тёплых полов
Системы тёплых полов, которые укладываются в квартирах и частных жилых домах, подразделяются на 3 базовые категории:
Кабельные. В полу прокладывается специальный греющий кабель, который под напряжением начинает излучать тепло. Кабель прокладывается непосредственно в стяжке пола, подключается через клеммную коробку к сети 220 В, регулировка происходит с поворотом термостата на ближайшей стене. Могут поставляться в виде рулонов или матов.
Трубные. В полу прокладываются пластиковые или стальные трубы с внутренним диаметром от 16 до 32 мм.
Внутри курсирует жидкий теплоноситель, который заранее приготавливается в котельной. Как правило, в подвале устанавливается гребёнка с запорными вентилями и регулировочными клапанами.
Фурнитура позволяет регулировать поток теплоносителя по циркуляционному кольцу, что способствует меньшему или большему нагреву жидкой среды в теплообменнике котла.
Инфракрасные. Самые популярные электрические обогреватели полов. Не требуется устройство приборов отопления в стяжку. Отлично работают как с ламинатом, так и с паркетом или ковролином.
Представляют собой полимерную мембрану с встроенными электродами. Тепловое излучение проходит сквозь конструкции пола и воздействуют непосредственно на людей или другие предметы, установленные в комнате. Отличаются пониженным расходом электроэнергии.
Конечный выбор потребителя зависит от наличия автономного газового котла для отопления в жилом доме, а также от типа финишного напольного покрытия в разных комнатах.
Расчет трубы для теплого пола в комнатах
Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.
Может быть интересно
Расстояние между трубами теплого пола изменяют при необходимости

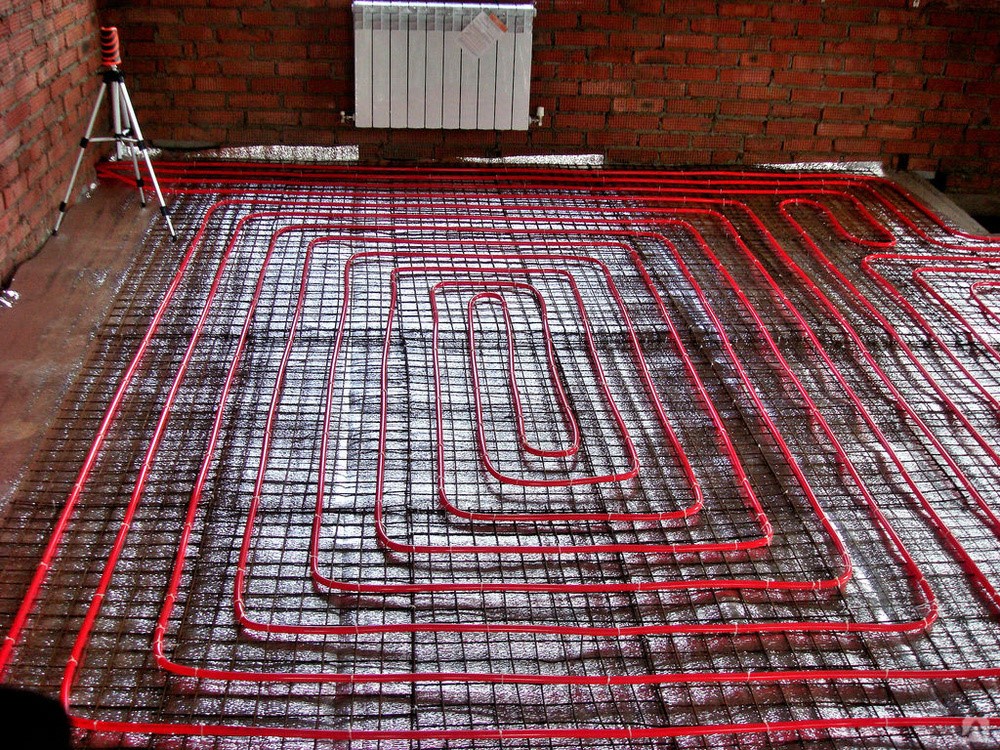

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.
Какие существуют виды укладки водяного теплого пола
Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе. На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.
Монтироваться трубы будут проще при наличии такого чертежа
Классификация
Водяной
Обогрев пола с помощью труб с горячей водой был известен человечеству еще до начала нашей эры. Основное условие применения такой конструкции: возможность подключения к центральной отопительной системе или обустройство отдельной бойлерной. В стандартных многоквартирных домах монтаж устройств такого отопления запрещен, потому что давление воды в трубах рассчитано только на радиаторы.
Для установки применяют метало-пластиковые или полимерные термостойкие трубы. Они отличаются высокой надежностью, их минимальный срок службы – сорок лет. Однако из-за толстого слоя изоляции сильно повысить температуру воздуха не удастся, поэтому систему используют для дополнительного обогрева. Сами трубы, слои изоляции и вышележащий материал занимают много пространства. Учтите, что уровень пола будет увеличен минимум на десять сантиметров.
Конструкция состоит из отопительного контура и распределительного узла, включающего коллектор, насос и смесительный узел. Стандартная площадь обогрева при установке одного контура – 10-15 квадратных метров. Для просторных помещений укладывают несколько контуров с возможностью отельного подключения и контроля каждого из них.
Достоинства такого типа:
длительный срок эксплуатации;
невысокий расход электроэнергии;
безопасность;
нет ограничений по установке мебели.
Однако есть и недостатки, которые существенно ограничивают область применения системы.
Главные из них:
сложность проектирования;
трудоемкость монтажа;
высокая нагрузка на перекрытие пола из-за толщины конструкции;
в случае поломки требуется капитальный ремонт с полным вскрытием всего пола.
Водяной пол менее распространен, чем следующий подвид – электрический. О нем будет рассказано в статье более подробно.
Электрический
В данном случае система производит тепло за счет разнообразных электрических нагревательных элементов. Ниже представлены основные подвиды в зависимости от комплектующих. В этом случае немного изменяется процесс монтажа и тип декоративного финиша.
Кабельный
Наиболее распространенный и доступный вид. Отличается простотой устройства. Монтируется при стяжке или в слое плиточного клея. Очень удобен при установке в помещениях небольшой площади. Кабель выпускается полностью готовым: его удобно монтировать, однако нельзя укорачивать. Во избежание перегрева над элементами пола нельзя устанавливать массивную мебель.
Пленочный
Специальные нагревательные пленки изготавливаются в промышленных масштабах. Они представляют собой полосы из термостойкого полиэстера с запаянными нитевидными нагревательными элементами. Нагрев происходит в виде инфракрасного излучения, он очень быстрый, равномерный и качественный. Монтаж невероятно прост и быстр: пленку укладывают непосредственно под напольное покрытие. Есть и минус: пленочные участки нельзя помещать в стяжку и плиточный клей, ведь щелочная среда приведет к повреждению полиэстера.
Термоматы
Считаются усовершенствованной вариацией кабельной системы. Изделие имеет вид рулонов из стекловолокна с присоединенными кабелями. При монтаже часть покрытия можно отрезать, чтобы регулировать площадь нагревательного покрытия. Использование матов упрощает установку отопительных кабелей.
Как смонтировать кабель на старое основание
Греющий кабель допускается монтировать не только при выполнении капитального ремонта в квартире или частном жилом доме, но также и на старое основание, при выполнении следующей инструкции:
- Чистовой пол полностью демонтируется до стяжки.
- В случае с керамической плиткой, материал будет безвозвратно утрачен.
- При наличии пола из ламината и линолеума, демонтаж рекомендуется вести с сохранением материала, так как он может потребоваться в другом месте, либо при повторной укладке.
- На полу размечаются маркером места устройства греющего кабеля, согласно чертежу.

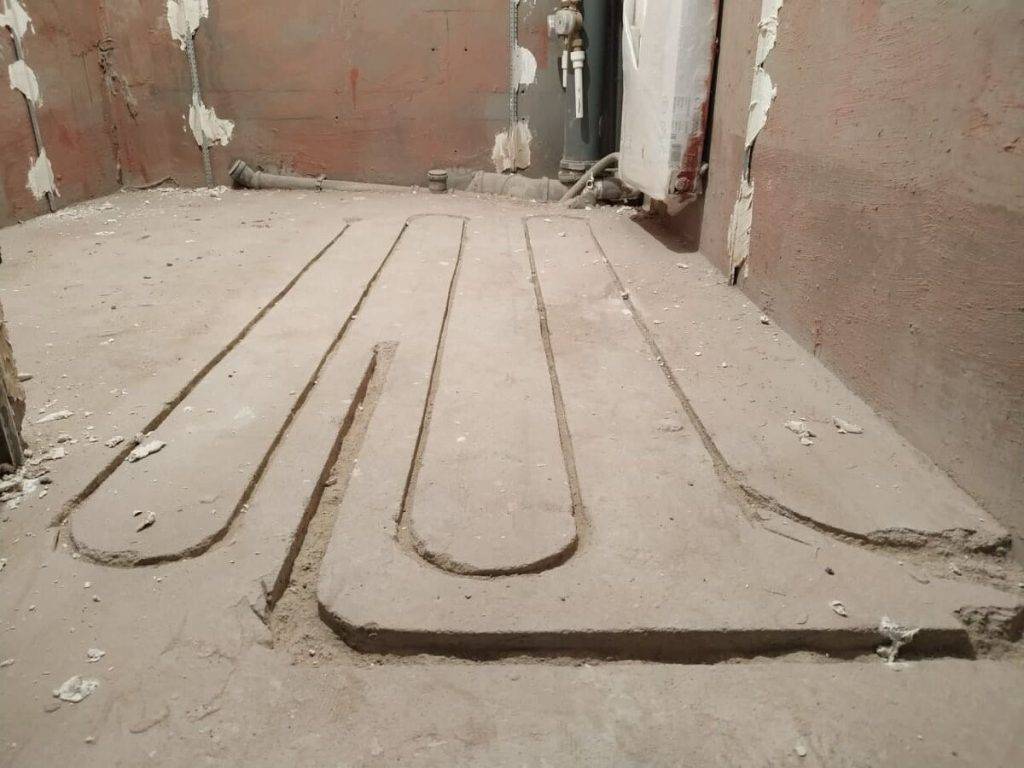

- В стяжке прорезаются штробы с глубиной не менее 30 мм и шириной от 20 мм и более.
- Внутренняя поверхность штробы пылесосится, промывается и сушится.
- В штробу укладывается греющий кабель.
- Отдельно прорезается более глубокая штроба под термодатчик.
- В месте присоединения кабеля к термостату, штроба также продолжается на стене.
- Для обеспечения нужного радиуса изгиба, в зоне сопряжения пола с вертикальной конструкцией, рекомендуется устроить штробу с глубиной 40 – 50 мм.
- После монтажа кабеля, конструкция заливается безусадочный цементно-песчаной смесью с маркой от М400 и более.
- После полимеризации состава, на стяжке монтируется новое чистовое покрытие пола.
В ряде случаев, если старое основание подвержено существенному физическому износу и имеет множественные дефекты, монтаж греющего кабеля без его замены не допускается.
Какой должна быть основа
Перед тем, как правильно уложить теплый пол, следует выполнить черновую стяжку. Если под стяжкой находится грунт, следует убедиться, что он стабильный, не пучинистый. В противном случае слой грунта снимают и засыпают песчаную подушку.
Под слой песка, который понадобится в любой случае, требуется укладка гидроизолирующего слоя из рифленого барьера или целлофановой пленки. Далее на песок засыпают слой щебня или керамзитового утеплителя. Отметим, что не стоит укладывать гидрозащиту непосредственно под утепление из керамзита или щебня, поскольку она не выдержит давления, продавится и испортится.
Песок засыпают слоем в 20 см и более, а вот керамзит не является обязательным элементом, некоторые предпочитают заменить его щебнем, если проживают в местности с мягким климатом.
Разбираем виды теплых полов
Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:
- Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
- Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
- Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.
Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.
Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:
Электрический теплый пол под плитку представлен тремя основными разновидностями:
- Нагревательный кабель – самый оптимальный вариант;
- Нагревательные маты – несколько дороговато, но эффективно;
- Инфракрасная пленка – не самый разумный вариант.
Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

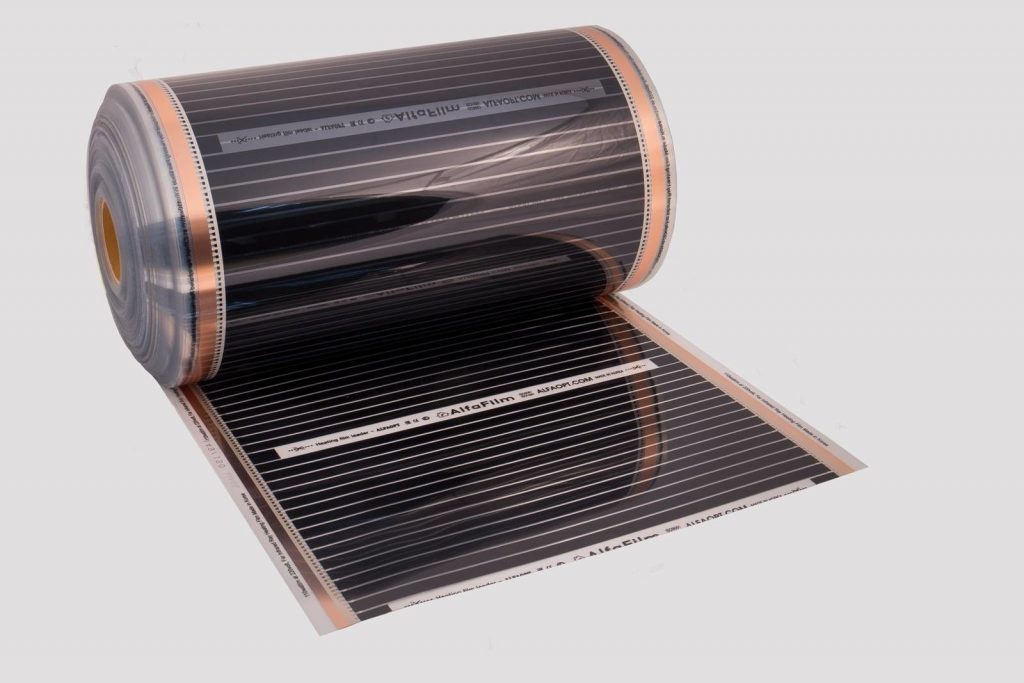

Инфракрасная пленка
Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.
Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.
Нагревательные маты
Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.
Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

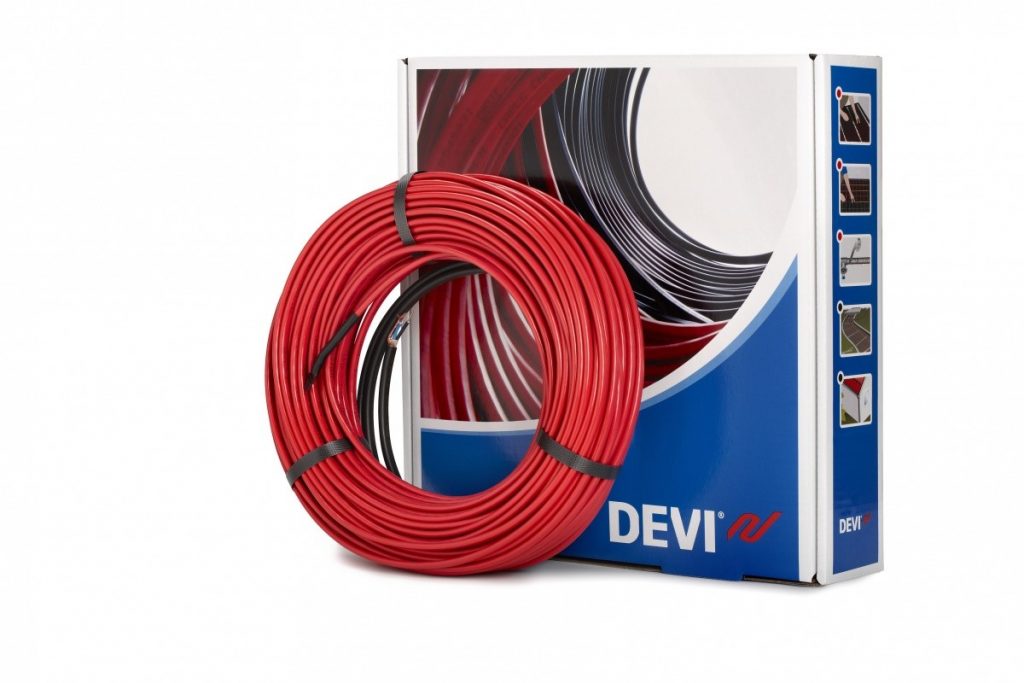

Нагревательный кабель

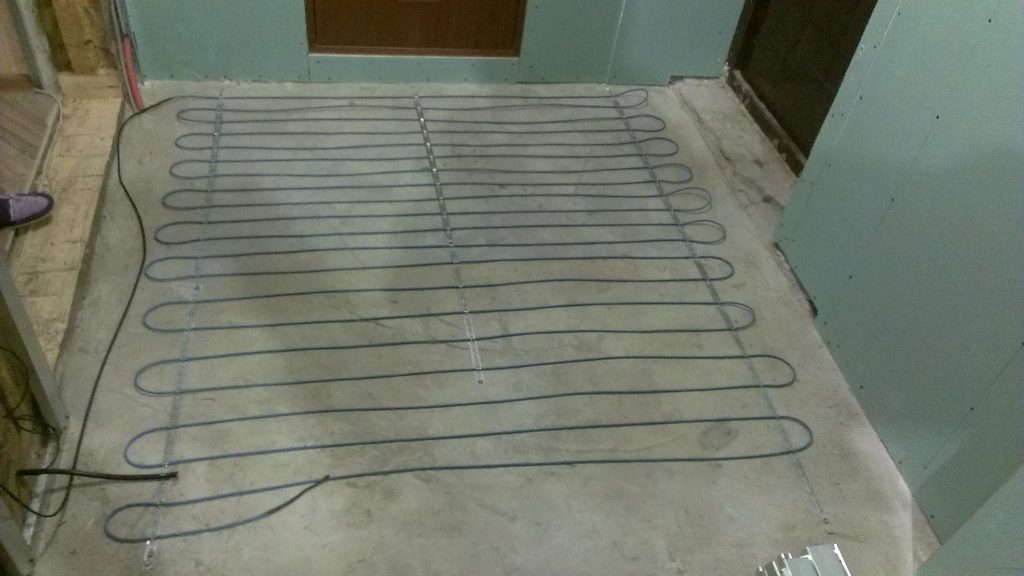

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:
- Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
- Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
- Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.
Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.
Итоговые выводы
Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.
Проект тёплого пола
Здесь два варианта. Или делай сам или доверь другим. В большинстве случаев, правильное решение – доверить квалифицированным проектантам.
Помимо проектных чертежей и исполнительных схем, ОНИ предоставят ведомости и спецификации, в которых прописаны «до последней гайки» все основные и вспомогательные материалы, а также перечень инструментов необходимых для исполнения работ.
Если решили «проектировать» сами, то воспользуйтесь специальными компьютерными программами от производителей ТВП. Они потребуют ввести основные параметры помещения, ответить на несколько исходных вопросов и после нажатия кнопки – получить описание материалов и процесса укладки. Замечу, работа с программой требует определённых навыков.
Есть ещё один вариант, он называется «Я опытный в подобных делах, сам всё нарисую». Он вполне по силам, если есть знания, опыт и время. Тем более, покладистых и умелых мужиков у нас хватает… Выбор варианта за Вами.
«Совет. Заранее определите финишное напольное покрытие для тёплого пола. От этого зависит не только объём и специфика подготовительных работ, но и показатели теплоотдачи от выбранной поверхности».
Теплый пол и особенности материалов
Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:
- Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
- Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
- Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

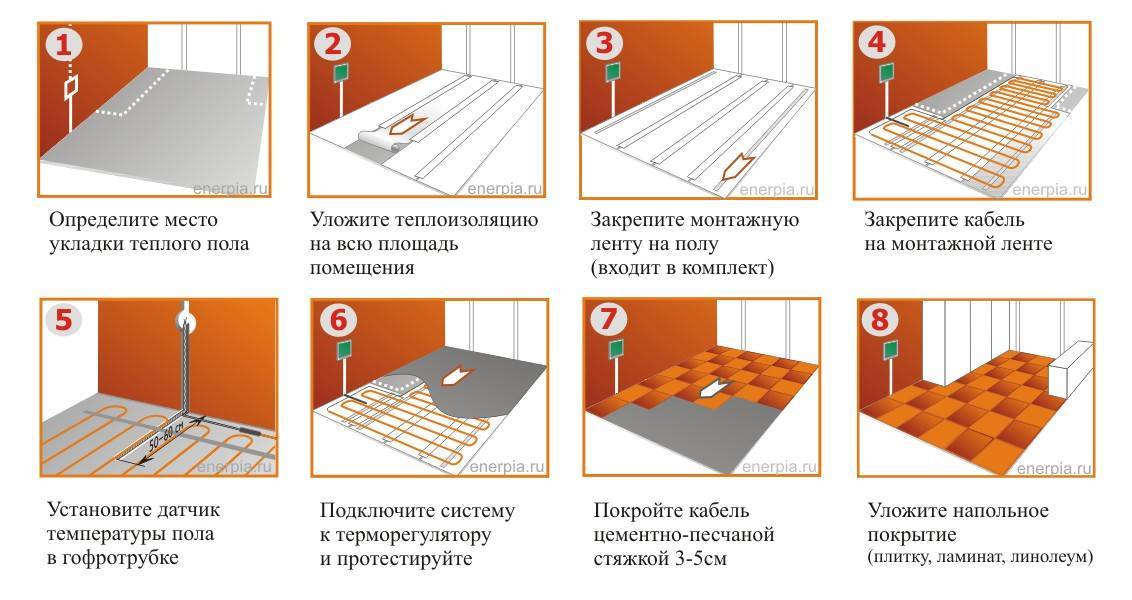

Общий порядок устройства теплого пола
Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:
- В первую очередь производится выравнивание основы со всеми необходимыми процедурами, что позволяет создать ровную поверхность для укладки слоя теплоизоляции. Этот этап целесообразно проводить даже при устройстве сухой стяжки.
- После слоя теплоизоляции заливается покрытие, которое станет основой для монтажа системы «теплый пол». Это позволяет создать оптимальный барьер между утеплителем и обогревательными элементами, которые не должны соприкасаться.
- Конечный слой скрывает электрические и армирующие детали, именно он отвечает за хорошую теплопроводность. Зачастую его выполняют из специальных строительных смесей.
Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.
Теплоизоляция не является обязательной опцией в утепляющем пироге, но она значительно увеличивает эффективность работы системы
Деревянные модули для теплого пола
Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.
https://youtube.com/watch?v=0F0wV0KJRmI
Водяной теплый пол своими руками
Есть два типа деревянных систем:
- модульные;
реечные.
Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:
- толщина – минимум 2 см;
- влажность – до 10%;
- ширина – 130 мм, если трубы размещаются с шагом 150 мм.
Технология монтажа теплого пола на реечную систему:
Монтаж деревянной системы теплого пола реечного типа
- черновую поверхность нужно очистить и выровнять, при необходимости;
- застилается полиэтилен, необходимый для гидроизоляции;
- с помощью маркера наносится разметка мест, по которым будут проложены трубы;
- далее – раскладка реек, которая должна быть поперечной к опорным лагам. Рейки нужно закрепить с двух сторон от намеченного контура саморезами. В местах поворота трубы рейки следует также закруглить;
- для равномерного прогревания пола используют опорные пластины с пазами. Их закрепляют на рейках шурупами;
- труба помещается в пазы металлической пластины, дополнительно ее фиксировать не нужно;
- вся конструкция накрывается полиэтиленом;
завершающие слои пирога – листы гипсоволокна, они укладываются в шахматном порядке в два слоя;
- можно приступать к укладке финишного покрытия.
- Если используются модульные деревянные элементы, то весь процесс гораздо упрощается:
- на очищенном полу собираются все элементы, которые уже имеют подготовленные канавки для нагревательных элементов. Между собой модули соединяются саморезами;
- необходимо использовать пленку для гидроизоляции до монтажа модулей и после раскладки труб;
- можно приступать к финишной отделке.
Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:
Пирог сухого теплого пола без стяжки
- линолеум;
- ковролин;
- паркет;
- плитку;
- ламинат.
Нужно лишь обращать внимание на маркировку материалов, чтобы было разрешено использовать их для теплого водяного пола.
Как определить мощность тёплого пола
Для определения мощности тёплого пола, рекомендуются воспользоваться следующей зависимостью, приведённой в таблице:
| Назначение помещения | Рекомендуемая мощность обогрева, из расчёта на 1 м2, Вт | Понижающий коэффициент при использовании тёплого пола в качестве дополнительного источника обогрева |
| Жилая комната | 150 – 160 | 0.70 |
| Гостиная, столовая | 140 – 150 | 0.80 |
| Холл, прихожая | 135 – 145 | 0.60 |
| Детская комната | 120 – 140 | 0.70 |
| Санузел | 170 – 190 | 0.90 |
| Утеплённый балкон или лоджия | 190 – 220 | 0.95 |
Помимо приведённой выше таблицы, мощность тёплого пола также можно определить, исходя из следующей формулы:
N = N1 x S x 1.3,
Где N – искомая величина, мощность греющего кабеля.
N1 – показатель мощности обогрева помещения.
S – отапливаемая площадь помещения.
1.3 – поправочный коэффициент, полученный опытным путём.
Данная формула определяется, исходя из эмпирической зависимости и часто предлагается продавцами в торговой точке при выборе нужной конструкции тёплого пола.
Тонкие теплые полы
Отличие тонкого теплого пола от описанных выше в том, что толщина такого пола составляет до 2,5 см и применяется в помещениях, где нет возможности высоко поднять уровень пола. Монтаж подобных систем производят при помощи тонких трубок или греющего кабеля толщиной 2,8 мм.
Необходимые материалы:
Схема электрического теплого пола.
- нагревательные элементы – труба или тонкий греющий кабель;
- монтажная лента – для закрепления элементов;
- дюбели для закрепления монтажной ленты на черновом полу;
- клей для плитки или цементно-песчаный раствор.
Установка тонкого пола не требует теплоизоляции, так как тонкий слой стяжки или плиточного клея может разрушится. Поэтому такие полы можно монтировать только в помещениях с установленной при строительстве здания теплоизоляцией или над отапливаемыми помещениями.
Греющие элементы раскладываются на тщательно выровненное основание, закрепляются при помощи монтажной ленты и закрываются тонким слоем цементно-песчаного раствора или клея для керамической плитки, на который укладывают финишное покрытие пола.
