Теплый пол: категории, особенности подключения, классификация систем

Кабели для электрического теплого пола

Нагревательные кабели резистивного типа: проводник таких кабелей изготовлен из металла с высоким электрическим сопротивлением (чаще всего – из нихрома). Это позволяет получить большое количество тепловой энергии при прохождении по нему электрического тока. Бывает одно- и двужильным: последний упрощает монтаж, так как отсутствует необходимость подключения обоих концов к термостату.
Cаморегулирующиеся кабели: благодаря особому устройству, они не боятся локального перегрева. Роль нагревательного элемента выполняет полимерная матрица, реагирующая на локальное увеличение температуры снижением проводимости. Их недостаток – высокая стоимость.
Нагревательные маты представляют собой кабели небольшого сечения, уложенные в виде змейки на полимерной сетке. Такие маты легко монтировать, но не в помещениях со сложной геометрией.

Какие трубы лучше использовать?

Рассмотрим виды труб для теплого пола, которые обычно используются. Чаще всего они:

Полипропиленовые;
Полибутеновые;
Металлопластиковые;
Нержавеющие.

Трубы для обогрева пола

При этом технология предусматривает использование только бесшовных труб диаметром 16 – 18 мм. Они должны быть достаточно прочными, так как в случае поломки их ремонт будет весьма затруднительным из-за заливки бетоном. Поэтому необходимо использовать трубы, предназначенные для отопления, а не для водоснабжения. Они должны быть абсолютно герметичными и в тоже время гибкими, иметь определенный коэффициент расширения и теплопроводность.

Для одного помещения используется цельная труба, срок эксплуатации которой должен совпадать со сроком самого здания. Получается, что подходят только трубы, которые имеют срок службы от 50 лет и более

При их выборе нужно обращать внимание на имя производителя, оно должно быть известным

На сегодняшний день чаще других применяют трубы из полиэтилена и металлопластика. Эти материалы отлично выдерживают температурную нагрузку до 95 С и к тому же имеют малый внешний диаметр и большое внутренне сечение. Их установка не требует наличия специального инструмента.

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

покрытия, созданные на основе бамбукового сырья;
некачественный и толстый линолеум;
паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов. Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов

Хотя выглядят такие материалы обычно не очень презентабельно

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Этапы технологии

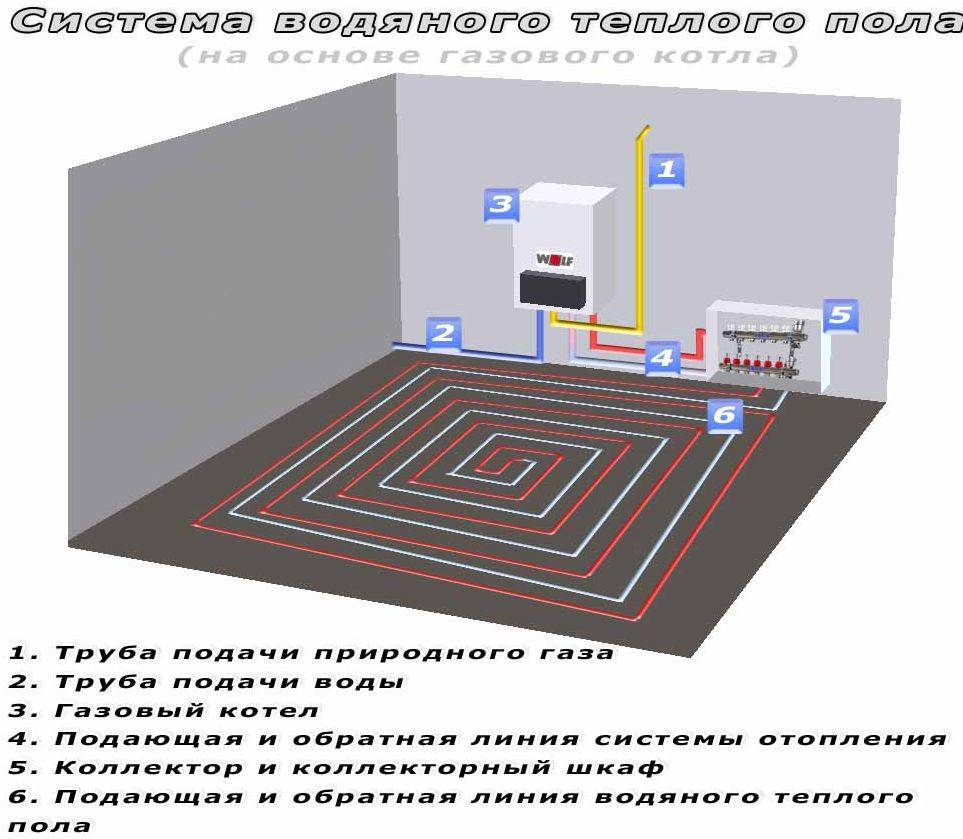

Схема установки водяного теплого пола с подключением к котлу отопления с насосом и коллектором достаточно простая и сводится к следующему алгоритму:

Подготовка поверхности, разметка, обустройство стяжки.

Видео-обзор 4-х способов подключения теплого пола:

Монтаж отопительного агрегата. Лучше выделить отдельную комнату, так как потребуется установка коллектора и трубопроводной разводки.
Установка коллекторного шкафа. Узел отвечает за правильное распределение теплоносителя и совмещение различных потребителей.
Подвод прямой и обратной магистрали к коллектору. При этом на каждом входе и выходе устанавливается запорный механизм.
Соединение контура обогрева пола с агрегатом. Как правило, применяется компрессионный фитинг и труба с вентилем.
Подсоединение входных патрубков коллектора к контурам.
Монтаж циркуляционного насоса на подающую трубу.
Запуск системы в тестовом режиме.

Видео о том, как устроен и работает теплый водяной пол:

Коротко о главном

Монтаж теплого пола в доме требует соблюдения нескольких условий – температуры теплоносителя не выше 55°C, грамотного распределения нагрева в помещениях с различным назначением, правильного выбора циркуляционного насоса. Подключаться контур может как индивидуально, так и совмещенно.

Для подключения системы водяного теплого пола к котлу без радиаторов применяются следующие схемы:

От централизованного отопления.
Прямо от котла.
С 3-х-ходовым клапаном.
С насосным узлом подмеса.

Этапы монтажа гидравлического пола

Начинается устройство системы гидравлического пола с установки коллекторного шкафа, а также монтажа насосно-смесительного узла с блоком коллектора, который регулирует температуру в помещении. Размещение шкафа должно быть на одинаковом расстоянии от протяжности труб из каждой комнаты и контура.
Коллектор устанавливается в специальный ящик толщиной 12 см. Размеры зависят от величины коллекторной группы со всеми ее дополнительными элементами (датчики давления, сливы и воздухоотводы). Под коллекторной группой обязательно оставляется место до пола, требуемое для загиба подведенных от контуров труб водяного пола. Совет! Установка коллекторного ящика должна производиться выше уровня теплого пола, чтобы не допустить отвода труб от него вверх, иначе система отвода воздуха не будет нормально работать.
Подготовка поверхности. Старую стяжку понадобится полностью демонтировать, после чего выровнять пол, если существуют перепады свыше 10 мм.
На зачищенную ровную поверхность комнаты укладывается слой гидроизоляции, а весь периметр помещения фиксируется демпферной лентой, которая компенсирует возможное расширение пола при нагреве и уменьшает потерю тепла через стены. Совет! Если используется водяной теплый пол с несколькими контурами, следует уложить демпферную ленту и по линиям между контурами.
Установка пароизоляционного материала, который обеспечит защиту от увлажнения снизу.
Утепление основы пола:

в случае если пол теплый, будет достаточно использовать лишь вспененный полиэтилен, у которого есть отражающее фольгированное покрытие;
для отапливаемых квартир этажом ниже следует применять листы пенополистирола обычного либо экструдированного толщиной 20-50 мм или же иной прочный утеплитель с соответствующей толщиной;
квартиры, находящиеся на первом этаже с неотапливаемым подвалом, пол которых расположен на грунте, требуют более качественного утепления в виде керамзитного слоя и листов пенополистирола толщиной свыше 50 мм.

Укладка армирующей сетки наверх утеплителя. Она позволяет закрепить слой стяжки, а также к ней можно прикрепить трубу теплого пола, при этом не понадобится использовать дополнительные крепежные полосы и клипсы.

Устанавливаем металлопластиковые трубы согласно схеме и расстоянию, предусмотренному проектом.

Советы!

Укладку труб лучше всего начинать от внешних стен помещения, поскольку они самые холодные.
Если ввод труб в комнату не размещен со стороны внешней стены, понадобится утеплить участок трубы от ввода к стене.
Чтобы снизить уровень нагрева пола, от внешней стены хорошо использовать способ укладки «змейка».
Равномерного обогрева помещения можно добиться, используя укладку по спирали от краев комнаты к центру.
После оформления контуров концы труб присоединяют к распределительному коллектору, монтируют сервоприводы, регулирующие работу теплового потока при помощи комнатного термостата.
Проверка системы на герметичность и заливка бетонной стяжкой. Эксплуатацию системы отопления можно начинать через 28 дней.

Виды

Все теплые полы можно разделить на две группы:

водяные;
электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

Электрические системы представлены в нескольких видах:

греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;
стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.

Подготовка поверхности и особенности утепления основы

Лучше всего удалить весь старый пол вместе со стяжкой до основания, чтобы повысить общую надежность. Весь материал полностью счищается, демонтируются любые элементы.

Затем укладывают слой гидроизоляции с запасом, чтобы он заходил на стену примерно на 10-12 сантиметров. Специальной лентой намечают периметр, эта демпферная лента помогает регулировать процессы теплового расширения поверхности пола. Излишки ленты и гидроизоляции всегда можно обрезать.

Также проводят тепловую изоляцию пола, чтобы тепло не уходило вниз по этажам или в землю. Для этого выбирают утепления в зависимости от желаемого результата, бюджета, назначения комнаты и особенностей самой отопительной системы.

Основные рекомендации:

Если пол выполняет функцию дополнительного источника тепла, можно обойтись вспененным полиэтиленом с фольгированным покрытием – пенофолом.
Если отапливаются этажи ниже, используют пенополистирол толщиной 20-55 миллиметров, или аналогичный утеплитель.
Если вокруг много неотапливаемого пространства, и риски потери энергии большие, есть смысл утеплять пол слоем в 10 сантиметров пенополистирола или минеральной ваты.

Поверх утеплителя кладут армированную сетку, чаще всего продающуюся в комплексе в нагревательными частями полов.

Преимущества и недостатки матов

Существует множество мнений монтажников и простых покупателей, какие теплые полы лучше. Водяные или электрические кабели стоят относительно недорого. Монтаж мата будет стоить дороже. Система отличается ценой в 2 раза выше, по сравнению с обычным проводом, монтируемым в стяжку.

Зато покрытие основания набирает требуемую температуру всего за 30-40 минут. При этом не требуется использовать много раствора, подготавливать основание. Достаточно раскатать мат на чистую прогрунтованную поверхность, а затем покрыть его плиточным клеем и кафелем. При желании можно смонтировать на такой пол и ламинат. Однако нагрев подобного покрытия не должен превышать границы 28ºС.

Электрические нагревательные маты

Они состоят из кабеля диаметром 3 мм, который укладывают змейкой. Шаг должен составлять всего 5-7 см. Их укладывают на сетку из капрона шириной полметра. Маты используют там, где нет возможности выполнить более толстую стяжку. Крепят электрические маты на стеклосетку шириной полметра и шагом 5 – 7 см. Кабель имеет «холодные концы» и подключается к термостату с регулировкой вручную. Благодаря этому устройству есть возможность контролировать суточную температуру всю неделю.

Положительные моменты в их использовании:

Удобство монтажа;
Мгновенный нагрев из-за близости к поверхности;
Небольшая высота пола, всего 3-4 мм.

Минусы также имеются, это:

Использование только как вспомогательного средства для отопления дома;
Высокая цена.

Теплоотражающая подложка

Когда речь идет о том, как делать теплый пол от отопления, не стоит забывать о дополнительных мерах защиты от потерь выделяемой системой тепловой энергии. На полы необходимо устилать теплоотражающие материалы. Лучше всего использовать фольгированные материалы с толщиной не менее 2 миллиметров.Такая подложка под теплый пол увеличит эффективность обогрева.

Укладка осуществляется внахлест с фиксацией заступов при помощи строительного скотча. Его же можно проклеивать по контуру помещения с целью создания буфера, если поверхностная стяжка будет излишне перегреваться. Под слой материала-отражателя можно укладывать дополнительную гидроизоляцию, чтобы минимизировать риск попадания влаги из грунта в перекрытия.

Шаг между полосами 20-22 сантиметра(при толщине поверхностной стяжки в 8-10 сантиметров). Кронштейны рекомендуется монтировать по заранее отмеченной схеме укладки.

Расстояние между креплениями может быть до полуметра, а на изгибающихся участках следует его сократить до 10-15 сантиметров, чтобы максимально прочно зафиксировать трубу.

Также существует две основных причины для использования металлопластика:

Полиэтиленовая труба должна быть заполнена, чтобы при заливании стяжки выдержать создаваемую нагрузку. Прочности металлопластика хватает, чтобы не делать этого.
Стоимость металлопластика значительно меньше, что позволяет сэкономить денежные средства, но не потерять в мощности обогрева.

Избежать заламывания пластика на особо крутых поворотах можно, если надевать на трубу пружину из стали с длиной в 20-25 сантиметров и внутренним диаметром 1,8 сантиметра. Это обеспечит плавность на местах сгиба и сохранит трубу целостной.

Если теплый пол состоит из нескольких линий укладки, то каждая подключается к трубе подачи теплоносителя через гребенку (ненужные выходы просто закрываются заглушками)

Также очень важно дополнить гребенку клапаном Маевского, чтобы осуществлять спуск воздуха из труб

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

Стены в помещении должны быть утеплены (снаружи или внутри);
На полу должна быть проложена теплоизоляция;
Качественные стеклопакеты;
Монтаж пола вблизи от системы обогрева;
Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

Два лучших способа для укладки труб без смесительного узла:

змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);
улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Лучше приобрести котел в комплекте с насосом

Отличия конструкций радиаторного отопления и водяного теплого пола

Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

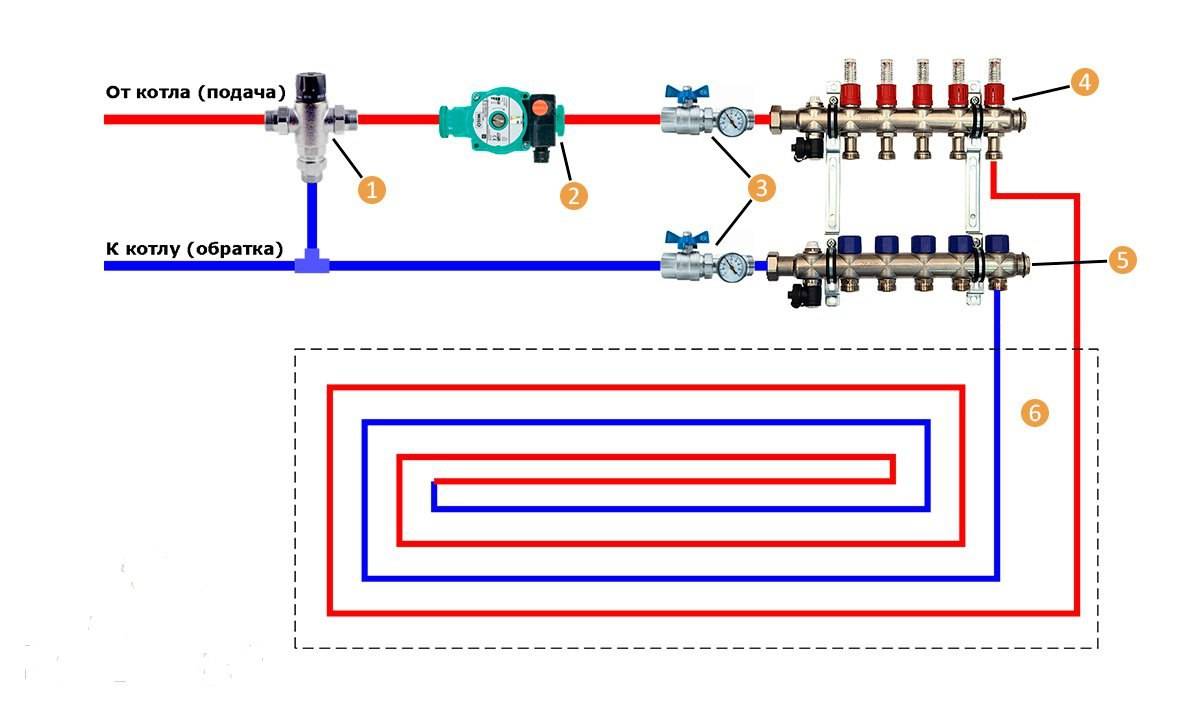

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Какой вид нагревателя выбрать, советы пользователей

Выбор системы теплого пола обусловлен условиями эксплуатации, потребностями и возможностями владельца жилья. Судя по отзывам пользователей, лучший вариант — водяные системы залитые в стяжку. Они долговечны, не требуют заметных расходов (только оплата теплоносителя или топлива для собственного котла).

Однако, такие системы требуют трудоемкого и ответственного монтажа. Если надо быстро и без особых сложностей установить нагреватель, лучшим вариантом станут инфракрасные пленочные конструкции. В продаже есть готовые образцы, в комплекте с которыми идут терморегуляторы и прочая аппаратура.

Пользователи хорошо отзываются о следующих марках пленочных нагревателей:

Electrolux ETS 220-10

Caleo PLATINUM 230-0,5 1680Вт

Среди греющих кабелей выделяют:

Warmstad WSS-1115

DEVI DEVIflex 18T (DTIP-18)

Для изготовления водяных теплых полов большинство пользователей рекомендуют использовать отожженную гофрированную трубу из нержавейки. Она не подвержена коррозии, долговечна, способна выдерживать высокое давление и нагрузки при опрессовке.

Принцип работы

Работа электрического пола с подогревом немного разнится в зависимости от типа нагревательного элемента. При использовании матов и кабеля повышение температуры происходит за счет нагрева проводника в результате прохождения через него электрического тока. Провод нагревает стяжку, которая затем передает тепло напольному покрытию. Обогрев помещения происходит за счет конвекционных процессов.

Пленка с инфракрасными элементами нагревается из-за излучения тепла углеродным слоем, возникающего под действием тока. Это излучение, как и в предыдущем варианте, переходит на финишное покрытие и на предметы, располагающиеся близко к поверхности пола.

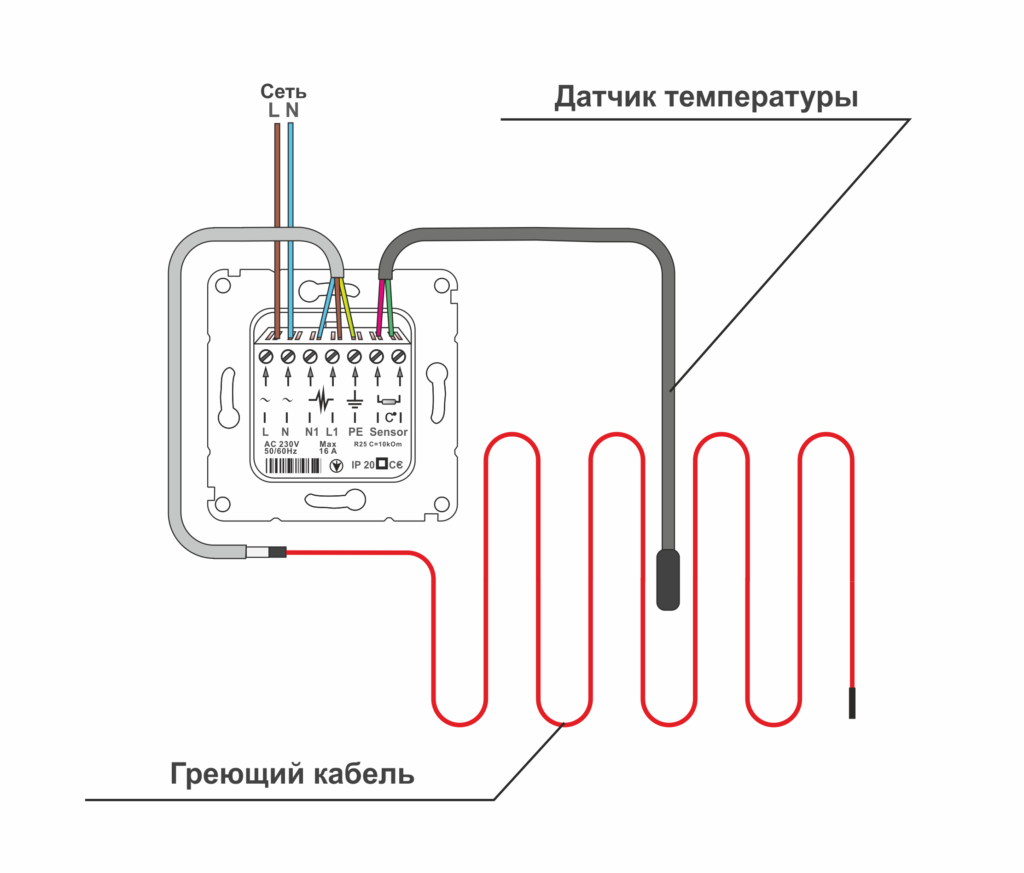

В обоих случаях температуру можно регулировать, если установить датчики температуры и регуляторы, которые присоединены к полу.

Преимущества и недостатки электрического варианта

Конструкция очень проста, поэтому заслужила широкую популярность во всех странах.

Достоинства:

простота монтажа (может осуществляться даже непрофессионалом);
высокая автономность (не требуется подключение к водоснабжению и даже электросети – может работать от электрического генератора);
универсальность – можно устанавливать в любых помещениях, даже с запредельно высокой влажностью (например, в ванной или бане).

Минусы также есть, но они незначительны, если сравнивать их с водяным вариантом исполнения пола.

Главные недостатки:

относительно высокая цена материалов;
высокая инерционность – воздух нагревается очень медленно;
нагревательные элементы запрещено устанавливать под массивной мебелью.

Очень многое зависит от особенностей использования и назначения элементов. Рассмотрим это подробно в следующем подразделе.

Основной или дополнительный обогрев

Если вы устанавливаете пол в квартире, где присутствует центральное отопление, можно использовать кабельные нагреватели самой низкой мощности. Если такой источник тепла будет основным, нужно увеличивать число элементов и делать очень толстую стяжку – не менее пяти сантиметров. Также частота кабеля повлияет на мощность всей системы.

Принцип работы в подобных случаях не изменяется. Однако при большой мощности необходимо дополнительно устанавливать системы, предохраняющие от перегрева, короткого замыкания и иных неполадок с общей электропроводкой.
