Диаметр трубопровода
Как определить минимальный внутренний диаметр наливной трубы или подключения к отопительному прибору? Не будем лезть в дебри и воспользуемся таблицей с готовыми результатами для разницы между сдачей и возвратом в 20 градусов. Именно эта величина характерна для автономных систем.
Максимальный расход теплоносителя не должен превышать 1,5 м / с во избежание появления шума; чаще они двигаются со скоростью 1 м / с.
При больших расходах вода шумит на штуцерах и переходах диаметров. Ночью этот шум вряд ли понравится.
| Внутренний диаметр, мм | Тепловая мощность контура, Вт при расходе, м / с | ||
| 0,6 | 0,8 | 1 | |
| восемь | 2450 | 3270 | 4090 |
| 10 | 3830 | 5110 | 6390 |
| 12 | 5520 | 7360 | 9200 |
| 15 | 8620 | 11500 | 14370 |
| ветры | 15330 | 20440 | 25550 |
| 25 | 23950 | 31935 | 39920 |
| 32 | 39240 | 52320 | 65400 |
| 40 | 61315 | 81750 | 102190 |
| 50 | 95800 | 127735 | 168670 |
Например, для котла на 20 кВт минимальный внутренний диаметр заливки при расходе 0,8 м / с будет 20 мм.
Внутренний диаметр пластиковой трубы равен разнице между внешним диаметром и двойной толщиной стенки.
Формулы расчёта
Исходя из общих потребностей здания в тепловой энергии и технических характеристик постройки, с целью определения оптимального количества теплоты за единицу времени могут использоваться разные стандартные формулы.
При отсутствии приборов учёта: Q = V × (Тх — Тy) / 1000
| Обозначение | Параметр |
| V | Объём теплового носителя в отопительной системе |
| Тх | Показатели температурного режима нагретого теплоносителя (60-65оС) |
| Тy | Исходная температура не нагретого теплового носителя |
| 1000 | Стандартный поправочный числовой множитель |
Схема отопления с замкнутым типом контура:
Qот = α × qо × V × (Тв — Тн.р) × (1 + Kн.р) × 0,000001
| Обозначение | Параметр |
| α | Корректирующий погодные характеристики числовой множитель при уличном температурном режиме, отличном от минус 30оС |
| V | Показатели объёма строения в соответствии с наружными замерами |
| qо | Отопительный удельный показатель при температурном режиме -30оС |
| tв | Расчётные показатели внутреннего температурного режима в строении |
| tн.р | Расчётный режим наружного температурного режима для проектирования отопительной системы |
| Kн.р | Поправочный числовой множитель в виде соотношения теплопотерь с инфильтрацией и тепловой передачей посредством внешних конструктивных элементов |
Применение поправочного числового множителя
При выполнении расчётов тепловой нагрузки обязательно учитывается поправочный числовой множитель, при помощи которого определяется отличие расчётного температурного режима наружного воздуха для проектов отопительных систем. В таблице представлены поправочные числовые множители для различных климатических зон, расположенных на территории Российской Федерации.
| -35оС | -36оС | -37оС | -38оС | -39оС | -40оС |
| 0,95 | 0,94 | 0,93 | 0,92 | 0,91 | 0,90 |
В других регионах России, где расчётный температурный режим наружных воздушных масс при проектировании отопительной системы находится на уровне минус 31°С или ниже, значения расчётных температур внутри обогреваемых помещений принимаются в соответствии с данными, приведёнными в действующей редакции СНиП 2.08.01-85.
На что обратить внимание при расчётах
В соответствии с действующим СНиП, на каждые 10 м2 обогреваемой площади должно приходится не менее 1 кВт тепловой мощности, но при этом в обязательном порядке учитывается так называемый региональный поправочный числовой множитель:
- зона с умеренными климатическими условиями – 1.2-1.3;
- территория южных регионов – 0.7-0.9;
- районы крайнего севера – 1.5-2.0.
Кроме прочего, немаловажное значение имеет высота потолочных конструкций и индивидуальные тепловые потери, которые напрямую зависят от типовых характеристик эксплуатируемого строения. Как правило, на каждый кубометр полезной площади затрачивается 40 ватт тепловой энергии, но при выполнении расчётов потребуется также учитывать следующие поправки:
- наличие окна – плюс 100 ватт;
- наличие двери – плюс 200 ватт;
- угловое помещение – поправочный числовой множитель 1.2-1.3;
- торцевая часть здания – поправочный числовой множитель 1.2-1.3;
- частное домовладение – поправочный числовой множитель 1.5.
Практическое значение имеют показатели потолочного и стенового сопротивления, потери тепла через конструкции ограждающего типа и функционирующую вентиляционную систему.
| Вид материала | Уровень термического сопротивления |
| Кирпичная кладка в три кирпича | 0,592 м2 × с/Вт |
| Кирпичная кладка в два с половиной кирпича | 0,502 м2 × с/Вт |
| Кирпичная кладка в два кирпича | 0,405 м2 × с/Вт |
| Кирпичная кладка в один кирпич | 0,187 м2 × с/Вт |
| Газосиликатные блоки толщиной 200 мм | 0,476 м2 × с/Вт |
| Газосиликатные блоки толщиной 300 мм | 0,709 м2 × с/Вт |
| Бревенчатые стены толщиной 250 мм | 0,550 м2 × с/Вт |
| Бревенчатые стены толщиной 200 мм | 0,440 м2 × с/Вт |
| Бревенчатые стены толщиной 100 мм | 0,353 м2 × с/Вт |
| Деревянный неутеплённый пол | 1,85 м2 × с/Вт |
| Двойная деревянная дверь | 0,21 м2 × с/Вт |
| Штукатурка толщиной 30 мм | 0,035 м2 × с/Вт |
| Каркасные стены толщиной 20 см с утеплением | 0,703 м2 × с/Вт |
В результате функционирования вентиляционной системы потери тепловой энергии в зданиях составляют порядка 30-40%, через кровельные перекрытия уходит примерно 10-25%, а сквозь стены – около 20-30%, что должно учитываться при проектировании и расчёте тепловой нагрузки.
#image.jpgПодробно о каждом разделе
Оформление и переоформление договора с тепловыми сетями
Для заключения договора о поставке тепла городскими тепловыми сетями или оформления и устройства узла коммерческого учета тепла, тепловые сети ставят в известность владельца здания (помещений) о необходимости получения технических условий (ТУ) и/или о предоставлении и согласовании расчета тепловой нагрузки здания (помещений). Как дополнение могут потребовать наличие проекта на систему отопления и систему вентиляции .
Что такое расчет тепловых потерь и нагрузок здания
Тепловая нагрузка здания — это суммарная тепловая нагрузка на всех потребителей тепла в конкретном объекте.
Потребителями тепла могут выступать:
- система отопления (радиаторы, теплые полы, конвектора и т.п.) — компенсация тепловых потерь здания до заданного уровня подения температуры;
- система вентиляции — подогрев приточного воздуха, компенсация тепла выбрасываемого вытяжной системой (теплообменники, калориферы, фанкойлы и т.п.);
- технологические подогрев (например подогрев наружных блоков, рубашки мешалок или емкостей, оборудования и т.п.);
- горячее водоснабжение (ГВС) — бойлеры, различные теплообменники, водонагреватели и др. оборудование использующее в качестве источника тепла для подогрева ГВС теплоноситель центральной системы отопления.
#image.jpgРасчет тепловых нагрузок — это расчет всех потребителей тепла в пиковых нагрузках (к примеру для расчета тепловых потерь здания берется температура наружного воздуха — 22 гр.ц. а для ГВС — пиковая нагрузка потребления горячей воды по всем приборам, учитывая количество людей находящихся в здании).
Расчет тепловых потерь здания — инструмент для устройства эффективной теплоизоляции и экономичного энергосберегающего отопления здания! Детальный расчет тепловых потерь от ограждающих конструкций здания значительно снижает расходы на утепление т.к. позволяет максимально эффективно использовать ресурсы, заметно сокращая срок окупаемости самого мероприятия по утеплению здания, при этом сокращая расходы на отопление до 60%.
Уже на этапе проектирования дома или здания, а так же для подбора систем отопления, вентиляции, кондиционирования необходимо знать тепловые потери здания.
Расчет теплопотерь на вентиляцию мы часто используем в своей практике для расчета экономической целесообразности модернизации и автоматизации системы вентиляции / кондиционирования, т.к. расчет тепловых потерь на вентиляцию дает ясное представление о выгодах и сроке окупаемости вложенных в энергосберегающие мероприятия (автоматизация, использование рекуперации, утепления воздуховодов, частотных регуляторов) средств.
Расчет тепловых потерь здания
Это основа для грамотного подбора мощности отопительного оборудования (котла, бойлера) и отопительных приборов
Основные тепловые потери здания обычно приходятся на крышу, стены, окна и полы. Достаточно большая часть тепла покидает помещения через систему вентиляции .
Рис. 1 Теплопотери здания
Главные факторы влияющие на теплопотери в здании — разница температур в помещении и на улице (чем больше разница, тем больше телопотери) и теплоизоляционные свойства ограждающих конструкций (фундамент, стены, перекрытия, окна, кровля).
Рис.2 Тепловизионная съемка тепловых потерь здания
Материалы ограждающих конструкций препятствуют проникновению тепла помещений наружу зимой и проникновению жары в помещения летом, потому как подбираемые материалы должны обладать определенными теплоизоляционными свойствами, которые обозначают величиной, называемой — сопротивление теплопередаче.
Полученная величина покажет, каков будет реальный перепад температур при прохождении определенного количества тепла через 1м² конкретной ограждающей конструкции, а также сколько тепла уйдет через 1м² при определенном перепаде температур.
Нормы температурных режимов помещений
Перед проведение любых расчётов параметров системы необходимо, как минимум, знать порядок ожидаемых результатов, а также иметь в наличии стандартизированные характеристики некоторых табличных величин, которые необходимо подставлять в формулы или ориентироваться на них.
Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.
Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах
Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.
Согласно регламенту санитарных нормативов и правил есть различия в температуре относительно летнего и зимнего периода года. За температурный режим помещения в летний сезон отвечает система кондиционирования, принцип ее расчета подробно изложен в этой статье.
А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.
В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.
Для нежилых помещений офисного типа площадью до 100 м2:
- 22-24°С – оптимальная температура воздуха;
- 1°С – допустимое колебание.
Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.
Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально
Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.
И всё же для конкретных помещений квартиры и дома имеем:
- 20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
- 19-21°С – кухня, туалет, допуск ±2°С;
- 24-26°С – ванная, душевая, бассейн, допуск ±1°С;
- 16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск +3°С
Важно отметить, что есть ещё несколько основных параметров, которые влияют на температуру в помещении и на которые нужно ориентироваться при расчёте системы отопления: влажность (40-60%), концентрация кислорода и углекислого газа в воздухе (250:1), скорость перемещения воздушных масс (0.13-0.25 м/с) и т. п
Расчет мощности системы
Поправочных коэффициентов много. Как рассчитывали нагрузку предки, без проектов? Методом проб, ошибок, учитывали большой запас.
Расчёт в процентах
Главное в самостоятельных расчетах – определить ориентировочный показатель тепла для выбора источника. Нужно учитывать:
- восполнение тепла при потерях через стены, крышу, окна, двери;
- отопление для компенсации, при вентилировании воздуха в помещениях;
- обогрев специфических объектов;
- резерв для экстремальных ситуаций: аномально холодной зимы, сооружение дополнительных хозяйственно-бытовых объектов.
Рассчитанной нагрузки, с учетом факторов, достаточно для полноценного обогрева зданий. В остальных случаях существуют проектные бюро, где за разработанные тепловые системы специалисты несут персональную ответственность
Расчет потерь тепла по площади помещений
Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.
Источники теплопотерь здания
А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.
Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

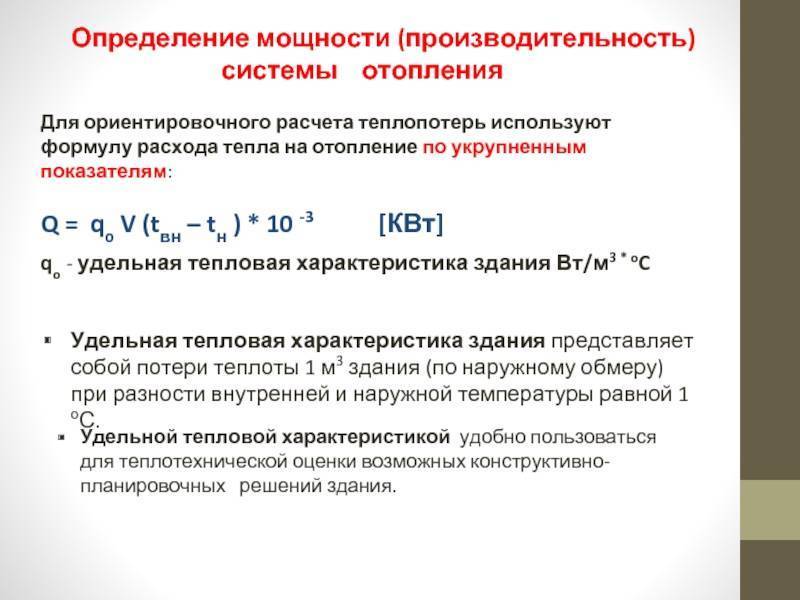

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:
Q=S*100 Вт (150 Вт),Q — требуемое количество тепла, необходимое для обогрева всего помещения, ВтS — отапливаемая площадь помещения, м?Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.
При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:
- В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
- При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
- Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.
Недостатки расчета по площади
Расчет, основанный на площадном показателе, не отличается большой точностью
Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности
Часто стараясь перекрыть их, в проекте предусматривают «запас»
Часто стараясь перекрыть их, в проекте предусматривают «запас».
Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:
- При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
- Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
- Когда помещения промышленные или складские, применяют множитель 150 Вт.
- В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.
Вариант 1
Итак, дом оборудован контрольным прибором, а отдельные помещения остались без него
Здесь необходимо брать во внимание две позиции: подсчет гкал на отопление квартиры, затраты тепловой энергии на общедомовые нужды (ОДН)
В данном случае используется формула №3, которая основана на показаниях общего учетного прибора, площади дома и метраже квартиры.
Пример вычислений
Будем считать, что контроллер зафиксировал расходы дома на отопление в 300 гкал/месяц (эти сведения можно узнать из квитанции или обратившись в управляющую компанию). К примеру, общая площадь дома, которая состоит из суммы площадей всех помещений (жилых и нежилых), составляет 8000 м² (также можно узнать эту цифру из квитанции или от управляющей компании).
Возьмем площадь квартиры в 70 м² (указана в техпаспорте, договоре найма или регистрационном свидетельстве). Последняя цифра, от которой зависит расчет оплаты за потребленную теплоэнергию, это тариф, установленный уполномоченными органами РФ (указан в квитанции или выяснить в домоуправляющей компании). На сегодняшний день тариф на отопление равен 1 400 руб/гкал.
Подставляя данные в формулу №3, получим следующий результат: 300 х 70 / 8 000 х 1 400 = 1875 руб.
Теперь можно переходить ко второму этапу учета расходов на отопление, потраченных на общие нужды дома. Здесь потребуется две формулы: поиск объема услуги (№14) и плата за потребление гигакалорий в рублях (№10).
К примеру, у нас имеется общий метраж в 7000 м² (включая квартиры, офисы, торговые помещения.).
Приступим к вычислению оплаты за расход тепловой энергии по формуле №14: 300 х (1 – 7 000 / 8 000) х 70 / 7 000 = 0,375 гкал.
Используя формулу №10, получаем: 0,375 х 1 400 = 525, где:
- 0,375 – объем услуги за подачу тепла;
- 1400 р. – тариф;
- 525 р. – сумма платежа.
Суммируем результаты (1875 + 525) и выясняем, что оплата за расход тепла составит 2350 руб.
Что это такое
Термин, в сущности, интуитивно-понятный. Под тепловой нагрузкой подразумевается то количество тепловой энергии, которое необходимо для поддержания в здании, квартире или отдельном помещении комфортной температуры.
Максимальная часовая нагрузка на отопление, таким образом – это, то количество тепла, которое может потребоваться для поддержания нормированных параметров в течение часа в наиболее неблагоприятных условиях.
Какие условия считать неблагоприятными? Вопрос неразрывно связан с тем, от чего, собственно, зависит тепловая нагрузка.
Факторы
Итак, что влияет на потребность здания в тепле?
- Материал и толщина стен. Понятно, что стена в 1 кирпич (25 сантиметров) и стена из газобетона под 15-сантиметровой пенопластовой шубой пропустят ОЧЕНЬ разное количество тепловой энергии.
- Материал и структура кровли. Плоская крыша из железобетонных плит и утепленный чердак тоже будут весьма заметно различаться по теплопотерям.
- Вентиляция — еще один важный фактор. Ее производительность, наличие или отсутствие системы рекуперации тепла влияют на то, сколько тепла теряется с отработанным воздухом.
- Площадь остекления. Через окна и стеклянные фасады теряется заметно больше тепла, чем через сплошные стены.
Стены дома на фото зачернены именно для того, чтобы поглощать как можно больше солнечного тепла.
- Дельта температур между помещением и улицей определяет тепловой поток через ограждающие конструкции при постоянном сопротивлении теплопередаче. При +5 и -30 на улице дом будет терять разное количество тепла. Уменьшит, разумеется, потребность в тепловой энергии и снижение температуры внутри здания.
- Наконец, в проект часто приходится закладывать перспективы дальнейшего строительства. Скажем, если текущая тепловая нагрузка равна 15 киловаттам, но в ближайшем будущем планируется пристроить к дому утепленную веранду — логично приобрести бытовой отопительный котел с запасом по тепловой мощности.
Распределение
В случае водяного отопления пиковая тепловая мощность источника тепла должна быть равна сумме тепловой мощности всех отопительных приборов в доме. Разумеется, разводка тоже не должна становиться узким местом.
Распределение отопительных приборов по помещениям определяется несколькими факторами:
- Площадью комнаты и высотой ее потолка;
- Расположением внутри здания. Угловые и торцевые помещения теряют больше тепла, чем те, которые расположены в середине дома.
- Удаленностью от источника тепла. В индивидуальном строительстве этот параметр означает удаленность от котла, в системе центрального отопления многоквартирного дома — тем, подключена батарея к стояку подачи или обратки и тем, на каком этаже вы живете.
Как распределятся температуры в случае верхнего розлива — догадаться тоже нетрудно.
- Желаемой температурой в помещении. Помимо фильтрации тепла через внешние стены, внутри здания при неравномерном распределении температур тоже будет заметна миграция тепловой энергии через перегородки.
Рекомендованные СНиП значения таковы:
- Для жилых комнат в середине здания — 20 градусов;
- Для жилых комнат в углу или торце дома — 22 градуса. Более высокая температура, среди прочего, препятствует промерзанию стен.
- Для кухни — 18 градусов. В ней, как правило, есть большое количество собственных источников тепла — от холодильника до электроплиты.
- Для ванной комнаты и совмещенного санузла нормой являются 25С.
В случае воздушного отопления тепловой поток, поступающий в отдельную комнату, определяется пропускной способностью воздушного рукава. Как правило, простейший метод регулировки — ручная подстройка положений регулируемых вентиляционных решеток с контролем температур по термометру.
Наконец, в случае, если речь идет о системе обогрева с распределенными источниками тепла (электрические или газовые конвектора, электрические теплые полы, масляные радиаторы отопления, инфракрасные обогреватели и кондиционеры) необходимый температурный режим просто задается на термостате. Все, что требуется от вас — обеспечить пиковую тепловую мощность приборов на уровне пика теплопотерь помещения.
Электрические радиаторы и конвектора снабжаются термостатами. Средняя тепловая мощность автоматически подгоняется по потребность помещения в тепле.
Для чего необходим тепловой расчет
Некоторые владельцы частных домов или те, кто только собираются их возводить, интересуются тем, есть ли какой-то смысл в тепловом расчете системы отопления? Ведь речь идет о простом загородном коттедже, а не о многоквартирном доме или промышленном предприятии. Достаточно, казалось бы, только купить котел, поставить радиаторы и провести к ним трубы. С одной стороны, они частично правы – для частных домовладений расчет отопительной системы не является настолько критичным вопросом, как для производственных помещений или многоквартирных жилых комплексов. С другой стороны, существует три причины, из-за которых подобное мероприятие стоит провести. Расчет мощности газового котла отопления- калькулятор, вы можете прочитать в нашей статье.
- Тепловой расчет существенно упрощает бюрократические процессы, связанные с газификацией частного дома.
- Определение мощности, требуемой для отопления жилья, позволяет выбрать нагревательный котел с оптимальными характеристиками. Вы не переплатите за избыточные характеристики изделия и не будет испытывать неудобств из-за того, что котел недостаточно мощен для вашего дома.
- Тепловой расчет позволяет более точно подобрать радиаторы, трубы, запорную арматуру и прочее оборудование для отопительной системы частного дома. И в итоге все эти довольно дорогостоящие изделия проработают столько времени, сколько заложено в их конструкции и характеристиках.

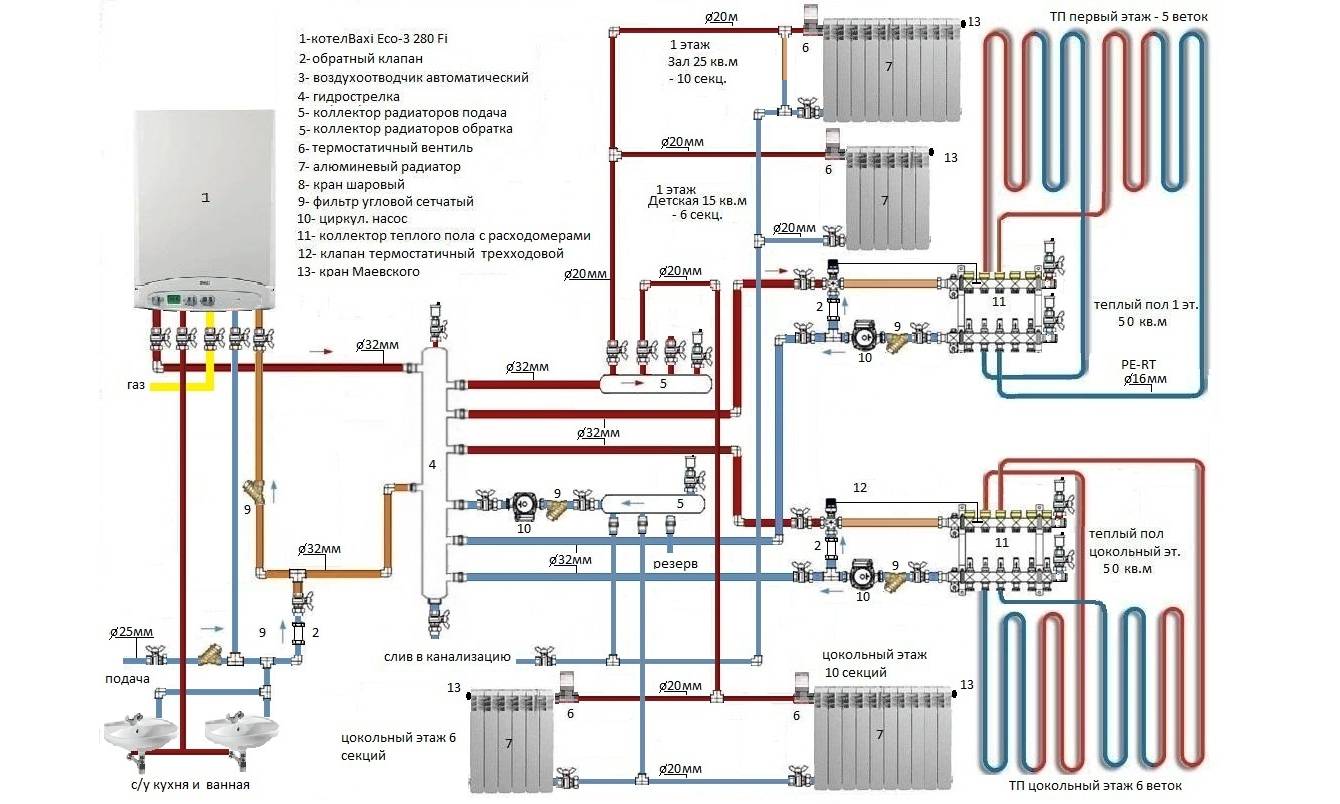

Схема, иллюстрирующая систему отопления частного дома
1.1 Тепловой расчер и тепловые нагрузки
К потребителям тепла, подаваемого из системы теплоснабжения, относятся системы отопления, вентиляции и кондиционирования, горячего водоснабжения (ГВС), тепловые и силовые технологические агрегаты.
1. Задача систем отопления, вентиляции и кондиционирования, горячего водоснабжения (ГВС) – формирование параметров (метеорологических условий) воздуха внутри здания, требуемых санитарно-гигиеническими нормами.
В качестве основного теплоносителя в системах отопления жилых и общественных домов используется горячая вода с максимальной температурой tг = 105÷95 С на входе в отопительный прибор. Температура горячей воды для детских садов и больниц tг = 85 С. Для большей части производственных зданий и лестничных площадок tг = 150 С.
Ограничение температуры горячей воды для жилых и общественных домов в пределах tг = 105÷95 С вызывает разложение органической пыли (особенно при температуре 65÷70 С , особенно при tг ≥ 80 С) и превращение ее из твердого состояния в газообразное по санитарным нормам нагреватель прибора имеет температуру поверхности 95 С (tо.п ≤ 95 С) не должен быть выше.
Если в системе теплоснабжения в качестве теплоносителя используется пар (например, для отопления производственных помещений), его температура не должна быть выше 130 С.
Если в конструкцию здания встроены нагревательные элементы или вертикальная труба систем отопления (обогрев плитами – излучателями), средняя температура поверхности теплого пола жилого дома – 24 С, для пола производственного здания – 26 С, высота помещения 2,5÷2,8 м, средняя температура поверхности потолка-28 С. Температура воды в системе горячего водоснабжения должна быть в пределах 60÷70 С. Система принимает температуру t1 в подающем трубопроводе 130 С или 150 С.
Использует кондиционер для решения следующих проблем:
1) Система вентиляции воздуха не отвечает нормам, устанавливаемым метеорологическими условиями и чистотой воздуха в помещении;
2) Создание и сохранение метеоусловий в соответствии с технологическими требованиями.
2. К тепловым технологическим аппаратам и устройствам относятся:
горелки газовые, жидкие и твердые;
аппараты кипятильно-испарительные и ректификационные;
сушилки различных материалов;
реакторы, реализующие химические процессы и др.
Пар и воду используют либо как теплоноситель, либо как состав, необходимый для изготовления изделия. Выгодно использовать единый теплоноситель как для технологических процессов, так и для системы отопления. Для технологических процессов используют насыщенный или плохо нагретый пар давлением 0,3÷0,8 МПа или воду с температурой 150 С.
3. К двигателям в силовых технологических аппаратах относятся устройства, использующие паровые машины или турбины; паровые молоты и прессы, ударные машины, паровые насосы, газопрессорные турбокомпрессоры. В качестве теплоносителя и рабочего тела с одной стороны в этих агрегатах используется водяной пар. Для паровых машин применяют насыщенный или перегретый пар с температурой 200÷250 С и давлением 0,8÷1 МПа, а для паровой турбины сверхгретый пар с очень высокими параметрами.

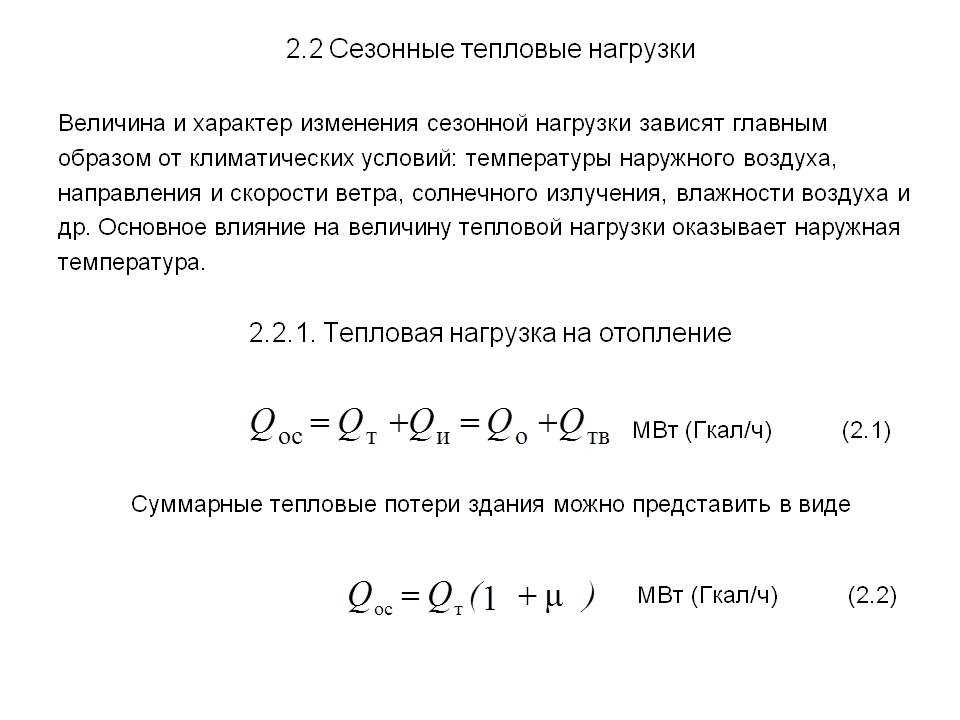

Тепловые нагрузки делятся на сезонные и годовые продольные нагрузки.
К сезонной тепловой нагрузке относятся нагрузки, необходимые для отопления, вентиляции, кондиционирования воздуха. Отопление и вентиляция-зимние тепловые нагрузки. Кондиционирование воздуха предусматривает его охлаждение в летний период.
Все эти нагрузки зависят от климатических условий, температуры и влажности наружного воздуха, скорости и направления ветра, активности рассеивания солнечных лучей.
К продольной нагрузке года относятся технологические и нагрузки горячего водоснабжения. Годовая продольная тепловая нагрузка не сильно зависит от температуры внешней среды, и ее суточный график резко переменный (особенно для предприятий с одной и двумя сменами), а круглогодичный график несколько переменный.
При проектировании установок центрального теплоснабжения тепловые потери принимаются по укрупненным показателям на основании проекта каждой теплоиспользующей установки, если таких данных нет.
