Теплообменник для банной печи на дымоход: виды и назначение, установка

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

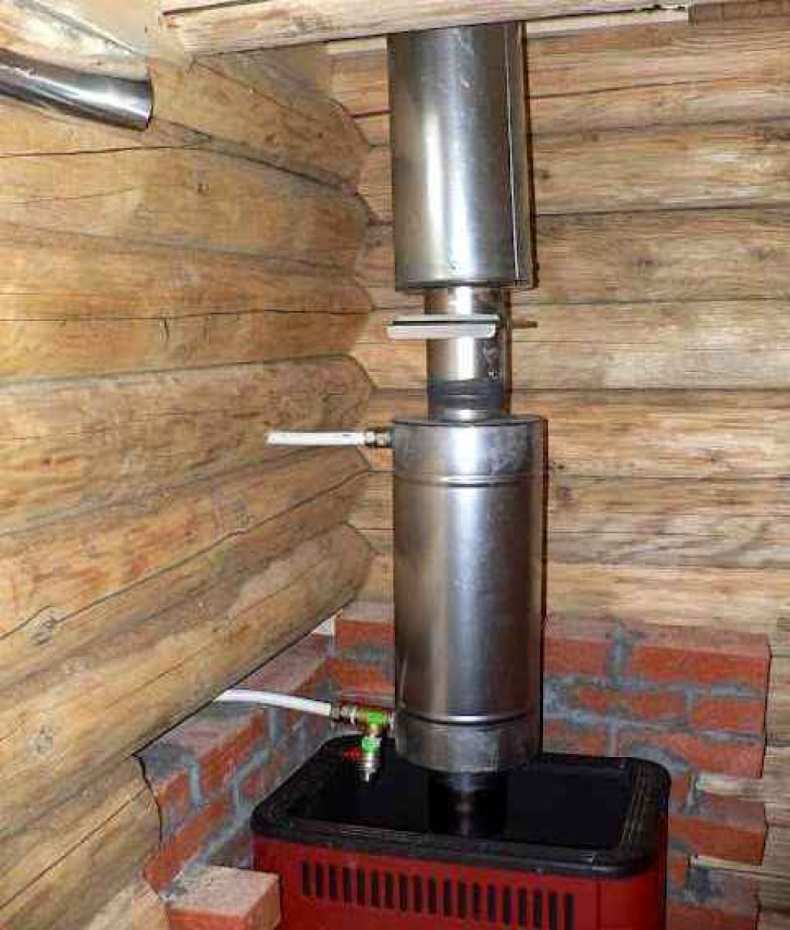

Теплообменник на трубе

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

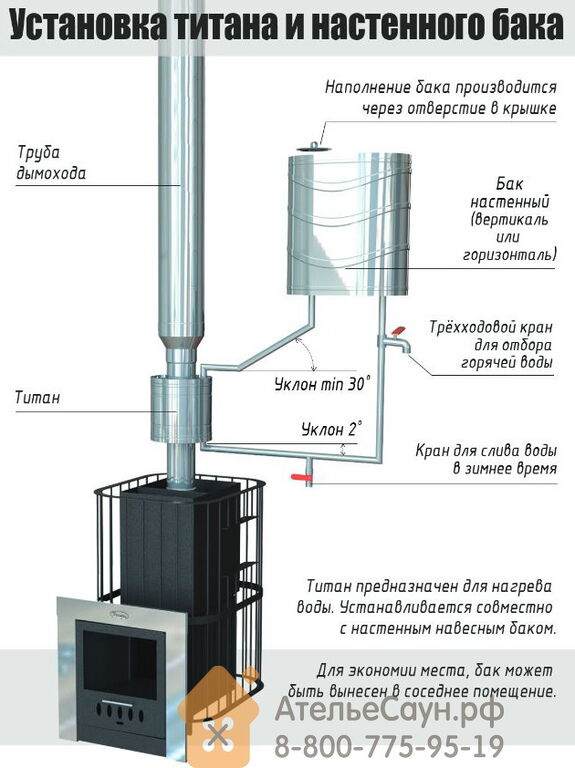

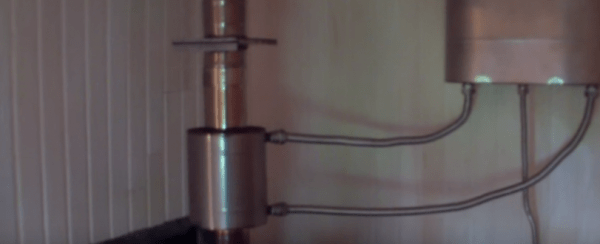

Подключение теплообменника на трубе

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

	Диаметр дымохода 105 мм	Диаметр дымохода 115 мм	Диаметр дымохода 130 мм
Объем, л	8	8	20
Сталь	Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху	Нерж. 0,5 и 0,8 мм	Нерж. 0,5 и 0,8 мм
Вес, кг	2,5	2,5	4,5
Высота, мм	500	600	665
Штуцеры	3/4″ х 2	3/4″ х 2	3/4″ х 2
Цена, руб.	2790	2890	5290

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи

Все теплообменники в первую очередь делятся на две основные группы:

внутренние, или встроенные . Располагаются над топкой или сбоку от нее, рядом с каменкой. Требуют большого расхода топлива из-за необходимости одновременного нагрева камней и воды;
внешние (самоварного типа) . Размещаются на первой секции дымовой трубы (металлической). Это самый удачный и экономный вариант конструкции, так как нижний сегмент дымохода нагревается весьма сильно, но это тепло используется неэффективно.

Кроме этого, теплообменники различаются по типу контактного элемента. Здесь могут быть разные варианты:

змеевик , установленный в емкости с водой и подключенный к подобному элементу в корпусе печи;
конструкция типа «труба в трубе» , где по внутренней трубе протекает горячая вода из печи, а по внешней — вода для бани;
проточный экономайзер , установленный на дымоход.

Существуют также комбинированные модели теплообменников, одновременно работающие в двух или трех вариантах конструкции. Поскольку они не мешают друг другу, а нагревать приходится сравнительно небольших объемы воды, комбинированные теплообменники позволяют получить максимальную эффективность работы.

Теплообменник для бани

Кроме этого, есть теплообменники открытого типа . Они обладают несколько упрощенной конструкцией — в корпус печи встраивают небольшой резервуар (не более 5 л), из которого выводятся два патрубка. Горячая вода выводится из бака и поступает напрямую во внешнюю емкость (в нижнюю ее часть, где вода более холодная и нуждается в подогреве). Второй патрубок подключают к верхней части, откуда вода выводится обратно в бачок, встроенный в корпус печи.

Теплообменник для открытого огня

Мнение эксперта

Ловкачев Борис Петрович

Банных дел мастер знающий всё о парении

Такая схема обеспечивает активное перемещение воды за счет естественной конвекции жидкости. Кроме этого, во внешней емкости происходит перемешивание воды, не позволяющее ей расслоиться на уровни с разной температурой.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

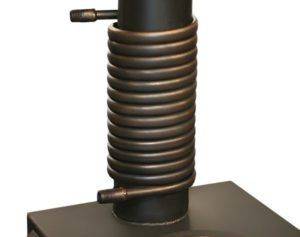

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

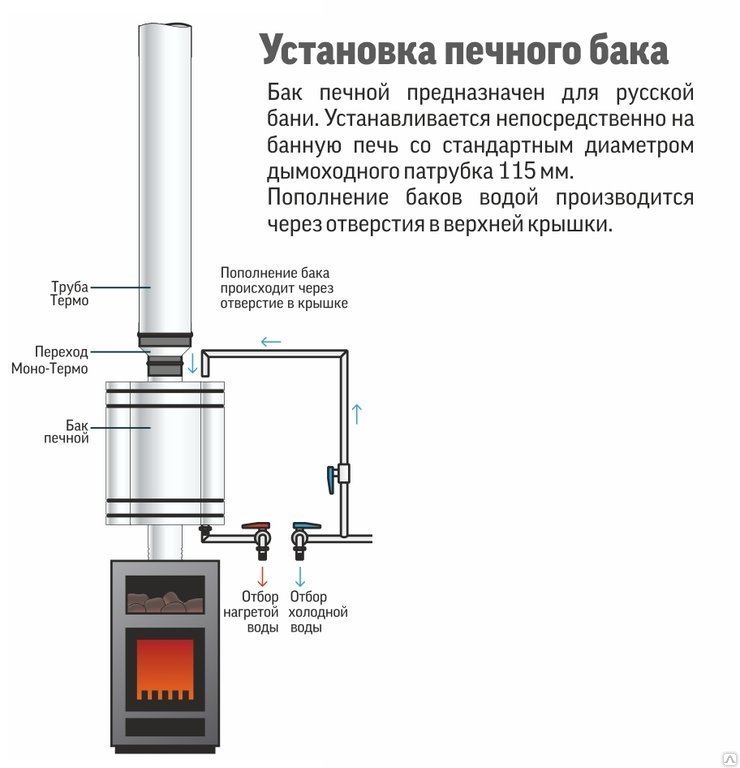

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
Дымоход выводят через обустроенное в крыше отверстие.
Все места стыков качественно герметизируют.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.

Источник

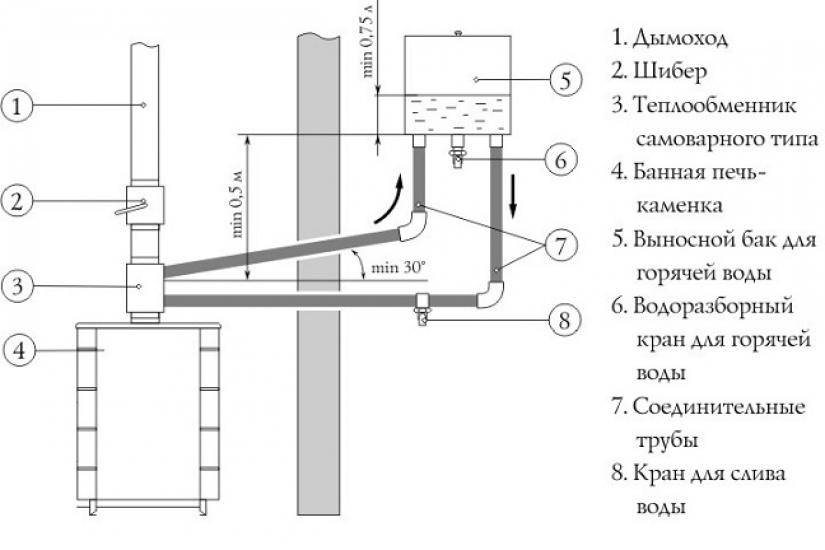

Чем и как соединять выносной бак и теплообменник

Хотя температура воды в теплообменнике при любой его конструкции не поднимается выше 100oC, патрубки могут нагреваться до более значительных температур – они контактируют со стенкой печи. Потому желательно примерно 40-50 см от них устанавливать металлические трубы. Наверное, все та же нержавейка будет предпочтительнее: черный металл будет ржаветь, медь и алюминий – возможно, но достаточно проблематично. Далее можно использовать металлопластиковые трубы для горячей воды, возможно использование гофрированных или гибких шлангов в обмотке (которыми подключают бойлеры). Диаметр — дюймовые или ¾ дюйма. Меньший нежелательно – вода будет плохо циркулировать: в теплообменнике будет кипеть, а в баке останется холодной.

Для уплотнения резьбовых соединений применяйте специальные средства, которые выдерживают высокие температуры (например, тангит). При использовании фитингов стандартные прокладки заменяйте самодельными из паронита.

Подсоединяя теплообменник на трубе или в печи с выносным баком, обязательно сделайте в самой нижней точке системы кран для слива. Он пригодится, когда будете консервировать систему на зиму: чтобы все не разорвало от замерзшей воды, ее (воды) не должно остаться ни капли. Если же баня у вас отапливаемая, кран все равно нужен — если вода застаивается, она приобретает неприятный запах.

Еще один нюанс: трубы на горизонтальных участках должны иметь небольшой уклон в сторону печи. Нюанс небольшой, но на работоспособности системы сказывается очень сильно. Потому обеспечьте небольшой наклон (1-5 градусов).

Экономия на отоплении с помощью теплообменника

Теплообменник — это устройство, которое позволяет передавать тепло из одной среды в другую. В контексте бани теплообменники используются для того, чтобы перенаправить тепло, выделяемое печью, на обогрев воды для использования в душе, бассейне или для отопления помещения. Использование теплообменника может привести к экономии на топливе для печи, а также повысить комфорт в бане.

Экономия на топливе

Одним из основных преимуществ использования теплообменника является экономия на топливе для печи.

Когда тепло не используется, оно просто уходит в атмосферу через дымоход.
Но с помощью теплообменника это тепло можно перенаправить на обогрев воды или других сред.
Таким образом, можно значительно уменьшить количество топлива, необходимого для обогрева бани, и снизить расходы на отопление.

Повышение комфорта в бане

Еще одним преимуществом использования теплообменника является повышение комфорта в бане.

Зачастую, когда в бане слишком жарко, люди вынуждены выбежать на улицу, чтобы охладиться.
Но с использованием теплообменника тепло, которое выделяется печью, может быть перенаправлено на обогрев воды, которая может использоваться для душа или для наполнения бассейна.
Это позволяет поддерживать комфортную температуру в бане, без необходимости покидать ее для охлаждения.

Различные типы теплообменников

Существует несколько типов теплообменников, которые могут использоваться в бане. Одним из наиболее распространенных является водяной теплообменник, который позволяет передавать тепло от печи к воде.

Воздушный теплообменник работает на принципе обмена теплом между воздухом и печью. Комбинированный теплообменник объединяет в себе оба типа теплообменников.

Использование теплообменника в бане может привести к значительной экономии на топливе для печи, а также повысить комфортново время посещения бани.
Однако, перед установкой теплообменника, необходимо убедиться, что он соответствует размерам печи и объему бани, чтобы обеспечить наилучшую эффективность и экономию.
Также важно учесть, что установка теплообменника требует определенных навыков и знаний, поэтому лучше доверить эту работу профессионалам.

В целом, использование теплообменника в бане — это выгодное и эффективное решение, которое позволяет сэкономить на топливе и повысить комфорт во время посещения бани.

Однако, перед установкой теплообменника необходимо убедиться в его соответствии размерам печи и объему бани, а также проконсультироваться с профессионалами, чтобы гарантировать безопасность и эффективность работы.

Устройство теплообменников для банной дровяной печи

Высокая теплоотдача банных печей, повышенная интенсивность сгорания в них топлива активно используются для размещения в них устройств подогрева воды для проведения помывки.

Теплообменники для бань представляют собой полую герметичную емкость для воды, имеющую форму змеевика (регистра), размещаемую в топке, а также герметичного бака, размещенного на ее стенке или дымоходе.

Прибор нагрева воды циркуляционного типа соединяются системой трубопроводов с накопительным баком горячей воды.

Принцип работы приборов непрямого нагрева воды основывается на циркуляции жидкости в результате ее естественной конвекции.

Справка. Естественная конвекция жидкости возникает, когда низшие слои жидкости нагреваются и становятся легче, поднимаясь наверх, а тяжелые и холодные опускаются, занимая место нагретых.

Для работы открытой системы рециркуляции жидкости (без применения циркуляционного насоса), диаметр труб, предающих воду к накопительному баку, не должен превышать одного дюйма, чтобы обеспечить необходимую скорость циркуляции.

Протяженность труб от теплообменника до накопительной ёмкости не должна превышать 3-х метров. Этой длины часто хватает для выноса накопительного бака из парной в смежную комнату для проведения помывки.

Ёмкость горячей воды, по законам естественной конвекции, устанавливается выше уровня теплообменника.

К оборудованию нагрева воды со стороны входа и выхода привариваются резьбовые патрубки для подключения циркуляционных труб, соединяющих устройство с баком.

Чаще всего используется накопительный стальной бак объемом 60—120 литров, в зависимости от мощности печи.

На накопительную ёмкость устанавливается кран слива для помывки, а на трубу холодной циркуляции воды (нижнюю) кран слива жидкости из системы.

Важно! Специалисты не рекомендуют устанавливать циркуляционный насос в системах подогрева воды банных печей

Виды

Обычно используются следующие виды приборов:

Внутренний. Самый простой вариант, изготавливаемый в виде встроенного в топку печи змеевика, направляемого на активное использование вырабатываемого топливом тепла.
Внешний. Представляет собой резервуар с водой, смонтированный на наружной боковой стенке печи. Высокая температура стенки нагревает бак за счет передачи ему теплового излучения. Этот вариант проще в изготовлении, чем внутренний теплообменник.
Наружный. Устанавливаемый на трубу дымохода бак с водой — это эффективный способ устройства теплообменника, не требующий больших усилий в его установке и не занимающий много места в парной.
Наружный проточный (экономайзер). Представляет собой небольшой проточный нагреватель средней емкости от 5 до 10 л, устанавливаемый на дымоходную трубу и соединенный с накопительным резервуаром системой трубопроводов. Это, пожалуй, лучший теплообменник по его монтажу и использованию.

Фото 1. Наружный теплообменник для банной печи. Устройство сделано из нержавеющей стали, надевается на дымоход.

Комбинированные модели. Одновременно включают в конструкцию змеевик, встроенный в топку, и наружную ёмкость с водой, устанавливаемую на трубу дымохода. Оба устройства соединены системой трубопроводов, и имеют отдельный подсоединяемый бак для сбора горячей жидкости.

Из чего их изготавливают

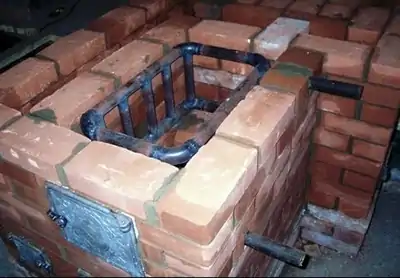

Внутренние теплообменники (регистры) в форме Г-образной решетки производятся из гнутых стальных, чугунных или медных гладкостенных труб диаметром 40—50 мм.

Резервуары для воды изготавливается из раскроенной и сваренной листовой стали с толщиной, превышающей 2,5 мм.

Самый популярный материал для изготовления приборов нагрева воды — нержавеющая сталь, т. к. это недорогой металл с высокой термостойкостью.

Внимание! При изготовлении теплонагревающих устройств этого типа нежелательно использовать оцинкованную сталь, т. к

при температуре выше 200 градусов Цельсия цинк начинает испаряться.

Недостатки чугунных агрегатов — их хрупкость и вес, а медных — повышенная цена и недостаточная жаропрочность.

Теплообменник из медной трубки своими руками

Теплообменник из медной трубки

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

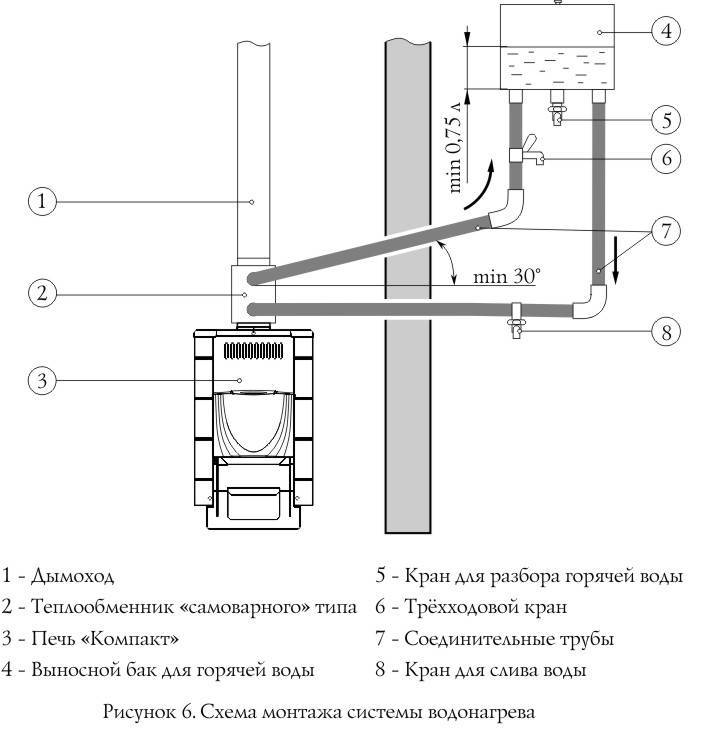

Установка и подключение теплообменника и бака в бане

Чтобы решить проблему, как правильно подключить теплообменник в бане, необходимо изучить инструкцию. Основные положения пошаговых действий обеспечат безопасность установленной конструкции в процессе эксплуатации. Схема подключения теплообменника и резервуара в бане предполагает:

Определить место для установки резервуара с водой. Теплообменник для бани на трубу потребует составления произвольного чертежа.
С помощью дюбелей закрепите планки для размещения бака, чтобы горячий участок не соприкасался со стеной.
Закрепите сборку на вертикальной плоскости крепежными элементами для надежности.
Четыре отрезка трубопровода понадобятся для оснащения емкости. Один для присоединения душа, два для направления движения воды, один закройте клапаном.
Присоедините кран для слива.
Проверьте теплообменник в печи для бани на протечку.

Теплообменник для печи в баню своими руками требует качественной проверки для обеспечения пожаробезопасности. Как правильно проверить все элементы? В этом вопросе помогает изучение принципа работы теплообменника в бане, основанного на подаче теплой жидкости самотеком на выходе сверху.

Что нужно знать об эксплуатации

Купить теплообменник в банную печь необходимо у проверенного временем производителя. Прочитав инструкцию по эксплуатации, убедитесь, что выполняются необходимые условия. Купить теплообменник для печи на дровах можно только в случае исправности всех элементов. Проверьте теплостойкость материалов по указанным техническим характеристикам. При эксплуатации печи с теплообменником на дровах необходимо следить за дымоходами, очищать их от нагара.

Не закрывайте заслонку до полного прогорания топлива в печи с водяным контуром или любой другой модели. Угарный газ быстро наполняет помещение при неисправном оборудовании. Поэтому следите за факторами, влияющими на теплообменник для дровяной печи. Его работа исправна в случае запуска системы с полным баком, исправности составляющих деталей, отсутствия накипи в емкости с водой.

Безопасность при эксплуатации

Установка теплообменника в бане предполагает соблюдение мер предосторожности:

Избегайте крепления труб к стене. Соприкосновение горячих конструкций с поверхностью повышает опасность возгорания предметов.
Следите, чтобы теплообменники для печей всегда были соединены с резервуаром, в котором достаточно воды. Ее отсутствие приводит к образованию накипи, повышает пожароопасность при работе.
Контролируйте работу системы, включающей теплообменник в баню на трубу, проводите осмотр конструкции.
Используйте термостойкие материалы при установке теплообменника для банной печи со встраиваемыми деталями, обеспечивающими работу системы.

Чтобы теплообменник в печь купить в исправном состоянии, требуется проверить наличие сопроводительной документации, сертификата, с указанием технических характеристик устройства.

Теплообменник для бани своими руками. Теплообменник для банной печи: функции, виды, установка

Для комфортного мытья в бане устанавливается качественная отопительная система. Прочная и современная модель теплообменника позволяет обойтись без бойлера и других источников горячей воды. Вместительный теплообменник для бани поставляет в накопительную систему достаточное количество воды, чтобы мытье не превратилось в экономию. Как работает теплообменник, методы установки, какие модели наиболее практичны, расскажут специалисты.

Что такое теплообменник

Теплообменник для бани предназначен нагревать горячую воду. Работа устройства основывается на физических свойствах жидкости. Вода, нагреваясь, поднимается выше. Холодная опускается. Теплообменник имеет небольшие размеры, поэтому нагрев внутри осуществляется короткими сроками.

Качественный прибор обеспечивает постоянную подачу горячей воды с минимальными энергозатратами.

Современные модели не только обеспечивает наличие горячей воды в бане, но играет роль дополнительного обогревателя. Существует несколько конструкций моделей нагревателя. Самый недорогой вариант приобрести готовую печь с теплообменником. Место установки системы планируется еще на этапе постройки бани.

Качественный теплообменник в сравнении с бойлером имеет плюсы:

Постоянное обеспечение горячей жидкости. В бойлере горячая вода кончается, приходится ждать не меньше 20 минут , пока нагреется новая порция.
Теплообменник имеет небольшие размеры, устанавливается прямо на печь . Не надо искать дополнительное место под установку.
Цена устройства простой модели ниже, чем для бойлера большого объема. А бойлеры небольшого объема для бани не подходят.
Не надо устанавливать бак с горячей жидкостью над теплогенератором.

Выгоднее приобрести недорогой, простой по конструкции подогреватель. Оборудование способно обеспечить горячей водой до 10 человек .

Принцип работы

Во всех моделях генератора для печей имеются две присоединительные трубы. Одна из труб расположена выше, другая ниже. Холодная жидкость поступает внутрь устройства по нижнему патрубку принудительным или естественным методом. Горячая жидкость поднимается, по верхней трубе поступает в накопительную систему. От объема накопителя зависит, сколько горячей воды постоянно доступно для мытья. Бак располагается в парилке, моечном отделение. Состоять система может из двух баков или металлической спирали, бака.

Какие функции выполняет

Основная функция любой модели подогревателя – нагрев воды, затем постоянная подача в накопительный бак. Нагрев осуществляется при контакте нагревающейся металлической поверхности с трубой или топкой печи.

В зависимости от модели печи для бани и метода установки различают несколько конструкций подогревателя бани:

Расположенные внутри тела банной печи.
Расположенные около корпуса.
Расположенные возле трубы дымохода, ближе к печи.

Накопительный бак располагают в моечном отделении или предбаннике . Он служит дополнительной системой отопления. Горячая,жидкость нагревает бак, система аккумулирует тепло для помещения. Сильно прогреть предбанник таким образом не получиться, но на 5-6 градусов реально. Это значительно экономит энергозатраты на отопление.

Модель самоварного типа

Аппарат самоварного типа относится к расположенным возле корпуса печи . Нагрев поверхности осуществляется при контакте горячей трубы, дымовых газов с поверхностью устройства.

Устройство самоварного типа рекомендуется использовать для небольших бань , где моечное отделение совмещено с парилкой. Жидкость не сливается в накопительную систему. Она всегда находится внутри. Объем бака от 40 л .

При выборе устройства самоварного типа учитываются технические особенности:

Конструкция эксплуатируется только вместе с данным теплогенератором.
Нельзя растапливать печь , если бак пустой. Металл быстро прогорит, устройство придется выбросить.
Нельзя оставлять остывшую воду на продолжительное время.
Не подходит для финской сауны с сухим паром . При разогреве образуется пар, который поднимает влажность парилки. Микроклимат не подходит для парения.
Перед зимой требуется слив воды из системы. Иначе жидкость замерзнет, трубы лопнут.

Из минусов выделяется сложность слива излишков горячей воды. Поэтому модель больше подходит для небольших бань с непродолжительным временем растопки.

Теплообменник самоварного типа с функцией подключения к баку

Небольшой теплообменник самоварного типа, который монтируется на дымоход . Отличие от первой модели в возможности подключения к накопительному баку. Объем устройства небольшой, поэтому нагрев воды осуществляется быстро.

Плюсы устройства:

Легко монтируется на любые дымоходы .

Виды теплообменников для дымохода банных печей их классификация
