Теплица из поликарбоната своими руками: размеры, чертежи, фото и видео

Инструкция по изготовлению теплицы из поликарбоната своими руками

Закладка фундамента

Теплица — это дом для растений. А какой дом без фундамента? Ветер и погодные условия могут с легкостью свалить каркас. Именно поэтому нужно оборудовать теплицу фундаментом.

Фундамент для теплицы так же бывает разным:

Точеный;
Ленточный;
Брусовой;
Блочный.

Точечный фундамент необходим для сезонной теплицы. Он довольно прост в своем строении и состоит из досок скрепленных между собой по периметру теплицы.

Ленточный или заливной фундамент делается из бетона. Преимущество такого в том, что он наиболее долговечен в отличии от других.

Брусовой фундамент для теплицы довольно сложен в своей установке. По периметру теплицы выкапывается траншея, в которую кладется заранее заготовленный брус, пропитанный эмалированной смесью.

Блочный фундамент является сложным по своему строению. Для его осуществления нужно выкопать траншею по периметру будущей теплицы, глубина траншею должна быть около 1 метра. На дно такой траншеи засыпается песочная подушка, а на нее кладутся бетонные блоки сцепленные между собой раствором.

Преимущества поликарбоната во много больше обычных утеплительных материалов, пригодных для строительства теплицы.

Так, основные свойства, которыми обладает поликарбонат, это:

Хорошее удержание тепла внутри теплицы;
Прозрачность материала;
Прочность и его эластичность;
Легкость материала;
Его доступность на рынке сбыта.

Как заметно, плюсов у поликарбоната достаточно много. И именно поэтому поликарбонат является незаменимым материалом для каркаса теплицы.

[arve url=»https://www.youtube.com/watch?v=pF65lcXmlbs» align=»center» /]

Фундамент – вопрос решаем

На фундаменте для данной теплицы, мы не будем подробно останавливаться. Статьи по устройству фундамента есть на страницах нашего ресурса (см. Фундамент для теплицы из поликарбоната).

Также мы не станем детально рассматривать вопрос, как установить теплицу из поликарбоната своими руками на фундамент.

Наша сегодняшняя задача — это сборка теплицы.

Сборка каркаса теплицы

Собирать данную конструкцию необходимо следующим образом:

Нарежьте профиль нужной длины для одного каркаса
С помощью саморезов или клепки соберите первый каркас
Кто сталкивался с ГКЛ, для него это не составит большого труда. В любом случае, если руки на нужном месте, собрать такой каркас не составит больших проблем.

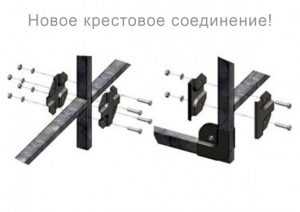

Способ соединения профиля.

Внимательно измерьте полученный каркас.
Убедившись, что все правильно, нарежьте весь закупленный профиль по требуемому размеру для всех остальных частей.
Соберите все детали каркаса.

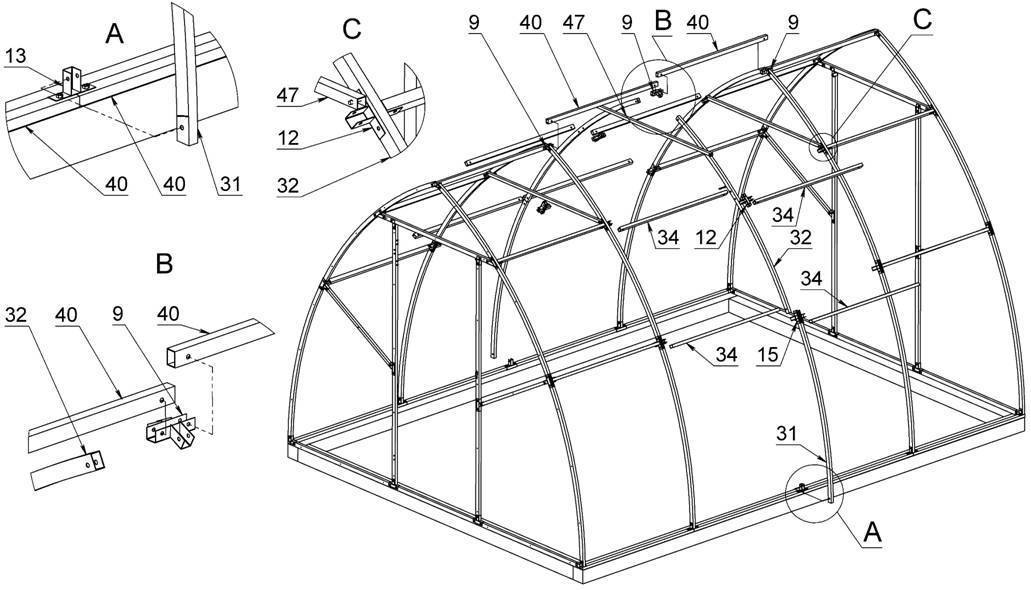

Сборка каркаса.

Теперь можно соединить отдельные собранные элементы каркаса в единый каркас.

Способ крепления каркаса.

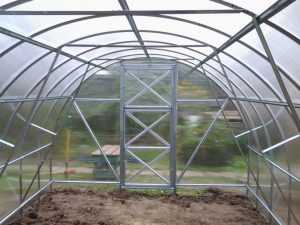

Каркас для теплицы своими руками из поликарбоната готов.

Срок службы профиля ГКЛ

Маленькое отступление. Некоторые люди считают, что металлический профиль ГКЛ не прослужит долго.

Мотивируется это тем, что при резке и сверлении нарушается наружное, защитное покрытие в которое попадает влага и в этих местах может возникнуть коррозия способствующая разрушению профиля.

Крепим листы поликарбоната

Монтаж теплицы из поликарбоната своими руками предполагает монтаж листов поликарбоната на каркас. Давайте займемся этим.

Способов крепления поликарбонатных листов множество.

Правильное крепление – отличный результат

Насчет крепления листов поликарбоната, мнение тоже разделяются.

Одни считают, что поликарбонат для теплицы непригоден из-за того, что от перепадов температуры нарушается герметичность соединения и в образовавшиеся щели утекает теплый воздух и проникает холодный (более подробно по отоплению теплицы см. Отопление теплицы из поликарбоната).

Все опасения и предположения совершенно напрасны, все дело не в самих панелях поликарбоната, а в способе его крепления и герметизации стыков.

Способ крепления первый — накладки

В первом случае листы поликарбоната крепятся на каркас теплицы с помощью накладок.

На каркас теплицы в местах прилегания поликарбонатных листов укладываются полоски резины.
Далее на резиновые подкладки устанавливаются листы поликарбоната.

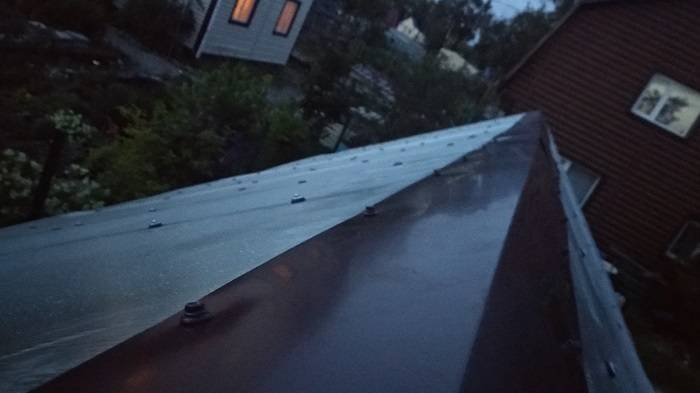

Сверху на стык устанавливаются металлические накладки и закрепляются с помощью саморезов.
Саморез проходит между двумя соседними панелями поликарбоната через резиновую подкладку.
Для дополнительной герметичности соединения, швы можно обработать с помощью герметика.

Способ крепления второй – Н-профиль

Второй способ предполагает использование Н – образного профиля.

Н – образный профиль бывает разъемным и не разъемным.

Разъемное крепление.

Как закрепить поликарбонатный лист с помощью данного профиля прекрасно видно на рисунке. Единственное что хочется добавить, не поленитесь для лучшей герметичности и в данном случае использовать подкладки из резины.

Неразъемное крепление.

Тонкости устройства крепления и монтажа

Шаг крепления саморезов решите самостоятельно, конечно не стоит переусердствовать и накрутить кучу саморезов, но и не стоит жадничать, всего должно быть в меру. Так же на нашем ресурсе Вы можете подробно узнать о сборке таких теплиц, как Апельсин, 2дум и Перчина.

Установка теплицы из поликарбоната своими руками на фундамент, лучше всего производить с одновременной сборкой каркаса, но иногда каркас собирается в одном месте и после переносится на подготовленное место. И тот и другой способ не противоречит сборке, за единственным исключением, сразу монтируя каркас на фундамент, вы сможете справиться с данной задачей в одиночку.
Во втором случае вам обязательно потребуются помощники.

Проблемы каркаса

Чаще всего огородники предпочитают простой деревянный каркас. К нему в инструкции по установке парника предъявляется минимум требований

Но в некоторых моделях уделяется внимание его креплению Г-образными скобами к поверхности грунта. Крепежным элементом в этом случае выступают стержни арматуры (диаметр – до 0,95 см). Прижимная их сторона обычно имеет длину 15-20 см

А длинная, утапливаемая в грунт, – до 45 см

Прижимная их сторона обычно имеет длину 15-20 см. А длинная, утапливаемая в грунт, – до 45 см.

Все вышеописанные неприятности происходят не сразу. Порча поликарбоната или наклон всей постройки случаются постепенно.

А вот внезапно согнувшийся металлический профиль или поломка доски могут произойти внезапно. И реагировать на подобное нужно, как можно быстрее. Металл выправляется, доска сколачивается (как правило, достаточно бруска, заколоченного поверх нее внахлест).

Чтобы проблема не повторилась, слабое место нужно зафиксировать и укрепить установкой дополнительной колонны. Но, если есть возможность заменить сломавшуюся или попорченную деталь полностью, нужно это сделать. Только не рекомендуется заниматься этим в мороз или в дождь. Ничего хорошего из такой затеи не выйдет.

Преимущества и недостатки парника из поликарбоната

Поликарбонат — одно-, двухкамерные пластиковые листы с параллельно ориентированными ребрами жесткости. Они бывают различных расцветок, но для парника используют прозрачные, т.к. они пропускают больше света. Также он может быть сотовым или монолитным. Обычно для парников берут 1-ый вариант.

Обладает следующими достоинствами:

Прочность. Такие парники способны выдержать высокую нагрузку. Например, при сильном снегопаде или граде.
Хорошая проницаемость света (92 %).
Низкая пропускаемость ультрафиолетовых лучей. Это свойство обусловлено тем, что лучи рассеиваются в сотах. Благодаря этому можно не притенять культуры в солнцепек.
Хорошие теплоизоляционные характеристики (лучше, чем у пленок и стекла).
Устойчивость к температурам -35 °C…+50 °C.
Пылеотталкивающие свойства.
Легкость (весит в 15 раз меньше, чем стекло).
Гибкость, что позволяет создавать парник любой формы.
Отсутствие горения. Поликарбонат только плавится, не выделяя вредные вещества.
Легкость монтажа. Чтобы отрезать необходимый кусок или просверлить его, не придется прикладывать особых усилий.
Практичный размер (лист 6*2,1 м). На сооружение конструкции уходит 3-4 штуки. А если создавать мини-парник, еще меньше.
Эстетичный внешний вид.
Невысокая стоимость.

Поликарбонат имеет и недостатки:

Выгорание. Если солнце слишком печет всё лето, материал выглядит изношенно уже через 3-4 года. Однако при климате средней полосы России такая жара бывает редко.
Быстрое плавление. Из-за этого свойства бывает проблематично устанавливать отопительные приборы в парнике в холодное время года. При близком контакте материал расплавится. Поэтому за работой обогревателей нужно постоянно следить.
Мягкость. Он прочный, но при недостаточно надежном каркасе может прогнуться под большим давлением.

Крепление поликарбоната к каркасу

Предварительно, конечно, нужно раскроить материал, но, поскольку сотовый поликарбонат очень легко переносить, переворачивать и распиливать, с этим сложностей не возникнет, даже если вы работаете в одиночку. Главное правило – восемь раз отмерь.

Пилить материал можно и электролобзиком, и УШМ («болгаркой»), и даже обыкновенной ножовкой по дереву с мелким шагом между зубьями. Правда, в этом случае получится не идеально ровный край, но это для уличной садовой постройки непринципиально.

А вы — можете отойти при устройстве каркаса. На пять сантиметров. И тогда нужно будет резать сотовый поликарбонат для теплиц, что намного увеличит расходы материалов и время работ. Поэтому придерживайтесь все-таки стандартных размеров.

Как правильно крепить листы к готовому каркасу?

Способов достаточно много, как и различных метизов для этих целей. В любом случае на шурупах, саморезах или болтах должны быть уплотнительные шайбы – это главное. Они предохранят от растрескивания места крепления, предотвратят появление микроскопических дефектов непосредственно на краях отверстий.

Один из вариантов крепления: Н-образный профиль и «жук» с уплотнительной шайбой

При подборе саморезов для крепления поликарбонатных листов нужно выбирать такой их диаметр, чтобы он был на 1-2 мм больше, чем диаметр отверстий под крепления. Это обеспечит плотность прижатия и предотвратит «болтание» отдельных элементов на креплениях. Если в качестве основного материала вы выбрали сотовый поликарбонат теплицы будут надежно защищены от ветра, но холодных воздух, особенно ночью, все равно будет проникать через места креплений. Это также предотвращается установкой уплотнительных шайб на каждый метиз, так что прокладки играют двойную, очень полезную роль;
Можно (даже желательно) в местах стыкования листов применять специальный профиль, который и придуман для совмещения поликарбонатных и аналогичных элементов. Выглядит в разрезе он как буква «Н», в пазы которой вставляются грани обрезанных по размерам листов. Нужно ли говорить, что поликарбонат сотовый для теплиц должен отрезаться (отпиливаться) ровно, чтобы не было банальных дыр на стыках?
Еще одно условие: все соединительный швы должны иметь вертикальную направленность, иначе в них будет затекать вода;
Прежде чем накладывать на каркас любой из элементов покрытия, нужно на профиль из металла или дерева выложить специальные эластичные прокладки. Тогда теплицы из поликарбоната сотового будут практически герметичными, в любое место сопряжения элементов не будет проникать холодный воздух.

Делаем тепличное освещение своими руками

Во-первых, необходимо провести от домашнего электрощитка отдельную электролинию с помощью провода, протянутого к теплице. Если сооружение «работает» круглый год, то кабель стоит протягивать по земле, а еще лучше – под ней. Поверху проводить линию не стоит – она может повредиться при сильных ветрах или других природных явлениях.

Какие инструменты и материалы нам необходимы

После того, как кабель протянут, нужно сделать его разводку, а потом установить выключатели и осветительные приборы. Если ранее вы не выполняли подобных работ, тогда стоит обратиться к электрику. Если же вы все-таки сами будете монтировать свет, тогда нужно позаботится о том, чтобы у вас под рукой было следующее:

провод необходимой протяженности. Он нужен для того, чтобы можно было организовать освещение по всему периметру теплицы;
осветительные приборы. Их мы будем монтировать как над грядками, так и над отдельными культурами;
пара-тройка выключателей, датчик-автомат. Эти устройства будут включать/выключать свет в ручном, и автоматическом режиме.

Провод обязательно должен быть заизолирован, ведь он будет применяться в условиях повышенной влажности, что может привести к короткому замыканию. Если постройка капитальная, то лучше вырыть под него траншею, или расположить в коробах.

Освещаем теплицу светодиодами

После подведения кабеля необходимо установить в теплице столбцы, и вырыть траншею. Все остальные работы будут проводиться непосредственно с «разбросом» светильников по теплице. Расчет кабеля и количества ламп проводиться индивидуально

Важно учитывать мощность сети электроэнергии, и площадь помещения. Светодиоды монтируются как можно ближе друг к другу, чтобы каждое растение получало достаточно света

Покупать стоит LED-лампы с функцией регулировки интенсивности свечения, чтобы в процессе роста культур можно было подбирать максимально оптимальные режимы.

Как установить теплицу из поликарбоната

Прежде чем приступить к сборке теплицы необходимо разложить по отдельности все детали этой конструкции, а также внимательно изучить чертеж теплицы из поликарбоната.

Если рассматривать более подробно, то сначала на цементном основании раскладываются такие элементы конструкции теплицы, как опоры настенных поверхностей и уголки.

После этого все детали соединяются и прочно фиксируются с помощью перемычек. Дальше на округлые уголки монтируются вертикально профили опоры и с помощью болтов прикручиваются к горизонтально стоящим основам.

При установке опорных профилей необходимо учитывать, что их должно приходиться на каждую настенную поверхность 2-3 штуки. Фиксироваться к нижним опорам они должны не очень плотно, потому что в эти пазы позже будет вставляться листы поликарбоната.

Далее монтируются верхние опорные профиля, тем самым позволяя дополнительно закрепить каркас, чтобы он стал надежной базой для установки крыши. Кроме того, они наделены дополнительной функцией стекания воды.

Дальше в пазы расположенные на вертикально стоящих основаниях монтируются листы поликарбоната, как на фото теплицы из поликарбоната. Профили необходимо плотно закрутить на основание.

Теперь надо установить края стропил для кровли. Их нужно не очень плотно прикрутить к опорным профилям. После чего нужно установить коньковую опору.

Причем только после того, они будут аккуратного введены, и в конечном результате получиться прочно зафиксированный стык с коньком можно прикручивать стропила к верхним горизонтально стоящим опорам.

После этого устанавливаются дополнительные опоры-стропила. Для этого они закручиваются к закрепленному коньку.

Листы поликарбоната дополнительно укрепляются тоненькими стойками. Фиксация, которых должна происходить по диагонали. Стойки вводятся в пустые пазы опоры. Затем с листов закрепленного поликарбоната необходимо снять специальную защитную пленку.

Необходимо установить отдельно подъемное окно на кровле. Для этого собранное окошко устанавливается в свободный промежуток между опорами.

Кровля теплицы дополнительно фиксируется путем с помощью скоб. Скобы устанавливаются в промежутке между стропилами и настенными опорами профиля.

На этом этапе работ производится установка поликарбоната в свободные пазы опор. Далее монтируются оба элемента дверцы, и производится установка дверцы в специальный проем. Дверца вешается на петли.

После этого собранная из профиля основа фиксируется к готовому цементному фундаменту с помощью скоб.

С помощью подробного описания, как сделать теплицу из поликарбоната собственноручно, вы без труда справитесь с этой задачей

При этом нужно обращать внимание на прочность соединения всех деталей конструкции. Кроме того, каждый стык должен быть ровным, потому что в дальнейшем это обеспечит прочность и длительный срок эксплуатации всех конструкции теплицы.

Завершающим этапом сборки монтажа теплицы является установка на профильных водостоках переходников, фиксацией трубок, которые будут отводить осадки.

Отдельно устанавливаются крепежные элементы позволяющие открывать окошки.

Фундамент для теплицы из кирпича

Кроме легкого и недолговечного фундамента из бруса перед домашним мастером встает вопрос, может сделать надежный и основательный фундамент? Если вы действительно задумались об этом, тогда представляем вашему вниманию отличное решение — это фундамент из кирпича с ленточным цементным основанием.

Фундамент из кирпича для теплицы

Такой фундамент может прослужить не один десяток лет, но здесь как всегда на срок влияет правильность его возведения. Рассмотрим процесс возведения фундамента из кирпича в деталях.

Первым делом делаем траншею глубиной от 40 до 60 см. будет вполне достаточно. Затем на песчаную подушку заливаем бетонное основание.
Укладываем ряд кирпичной кладки. Количество рядов кладки из кирпича зависит только от вашей фантазии, чем вы хотите выше теплицу, тем больше рядов можете установить.
Далее укладываем слой рубероида для гидроизоляции.
Прикручиваем анкерными болтами нижнюю обвязку. Обвязку можно будет сделать даже из бруса.

Ниже на фото рассмотрим пошаговую инструкцию по строительству кирпичного фундамента для теплицы из поликарбоната.

Кирпичный фундамент для теплицы. Пошаговая технология выполнения возведения.Продолжение. Шаги по возведению кирпичного фундамента

Фундамент для теплицы из бруса

Фундамент сделанный из бруса — это простое решение для тех, кто не желает долго возиться с возведением фундамента. Для возведения данной конструкции потребуется:

Брус диаметром 50*50 мм.
Железные колышки для крепления бруса к земле (при условии если вы не делаете его на винтовых сваях или на кирпичном основании) и олифа.
Олифа требуется для того, чтобы предостеречь древесину от преждевременного гниения из-за прямого воздействия с почвой и погодными условиями (сырость, дождь, конденсат).

Перед тем, как мы подойдем к технологии возведения фундамента из бруса, отметим что фундамент из бруса можно закрепить не только на землю (из-за чего он быстро сгниет), но и на кирпичные опоры или на винтовые сваи, а затем сделать обвязку из бруса — это самый оптимальный вариант.

Использование бруса при строительстве тепличного фундамента.

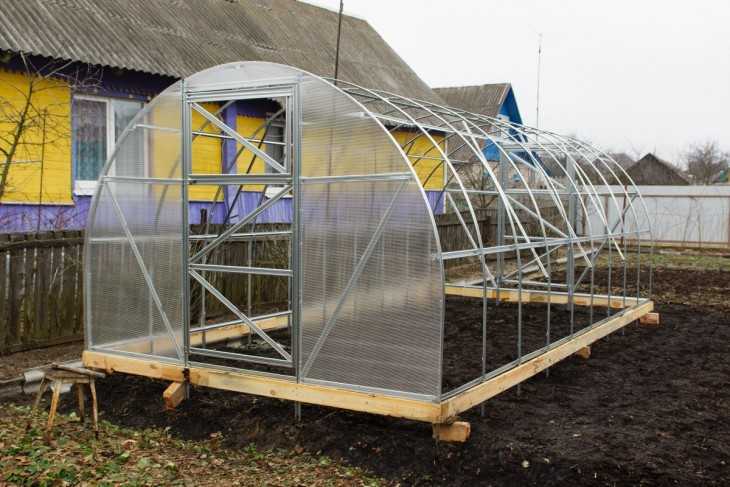

Крепление каркаса к фундаменту из бруса (обвязке из бруса)

Теплица из поликарбоната в большинстве случаев требует усиленный каркас. Именно каркас — это основа конструкции при возведении теплицы из поликарбоната. Каркас можно сделать из различных материалов, но основными материалами являются:

Деревянный брус;
Алюминиевые направляющие;
Металлические трубы;
Металлический уголок и т.д.

Народные умельцы в основном пользуются деревянными брусом при возведении элементов каркаса, но дерево как уже отмечалось выше достаточно сильно подвержено гниению и вторым недостатком является — сложность разбора конструкции на зимний период. При использовании деревянного каркаса — это становится проблемной задачей. Рассмотрим различные варианты каркаса для теплицы на брусовом фундаменте.

Где поставить теплицу?

Для того, чтобы выбрать место для теплицы, первым делом нужно определиться с почвой. Пройдитесь по участку и найдите место, где присутствует хороший грунт. Но не стоит думать, что если на поверхности грунт, то и вся земля вглубь имеет такой же состав. Лучше всего удостовериться в этом, вскопнув штык — два лопаты вглубь.

Если на дне будет лежать слой глины, то такое место не подойдет для теплицы. Ведь при поливе вода не будет впитываться в глину, да и сами растения не смогут эффективно расти на такой территории.

Самый лучший вариант почвы, на которой можно устанавливать теплицу — это черноземная почва, где имеется небольшой слой песка. Именно на таком месте производительность вашей теплицы будет на максимуме.

Если же такого места на участке не нашлось, то придется выкапывать яму и оборудовать ее под теплицу.

Глубина котлована должна быть около полуметра. На самое дно нужно засыпать небольшое количество щебня, следующий слой покрыть песчаной подушкой. И только потом досыпать оставшуюся часть плодородной почвой, желательно с органическими удобрениями.

Очень важно и то, чтобы рядом с теплицей не было большого количество воды, будь то озеро, река или подземные воды. Если же такое имеется, необходимо выкопать дренажные канавы

Ведь от излишков влаги корневая система растений будет слабая.

Очень важно наличие освещенного солнцем места. Желательно найти такое место, где солнечные лучи будут входить в теплицу на протяжении всего светового дня

Требования к самодельным теплицам

Самый главный принцип строения самодельных теплиц – это стремление к максимальной герметизации. Кроме того, лучшие теплицы подобного типа должны отвечать ряду требований:

Иметь прочную каркасную опору, способную выдерживать значительный вес поликарбоната, сильные ветра, нагрузку в виде осадков.
Наличие нескольких входов.
Наличие форточек для естественной циркуляции воздуха в помещении.
В качественной теплице обязательно имеется место для грунтовых плантаций и проходы.

Самодельная конструкция должна отлично сохранять тепло и поддерживать внутри оптимальны климат. Следует предварительно предусмотреть возможность подведения к теплице коммуникаций (освещение, дополнительный обогрев, водоснабжение).

Виды профиля для теплицы своими руками из поликарбоната

Они могут быть: из дерева, металла, пластика, гипсокартона, алюминия и т.д. Какой вид выбрать – зависит от режима функционирования каждой конкретной теплицы. Например, если конструкция будет нетяжелой, то можно выбрать пластик. Для массивных теплиц применяется оцинкованный металлический профиль. Если конструкцию будут эксплуатировать на протяжении всего года, то материал должен обладать повышенными показателями прочности, ведь на конструкцию будут падать природные осадки, и создавать дополнительную нагрузку.

Профильная труба – самый популярный тип материала, используемый для возведения каркасов теплиц. А обусловлено это следующими факторами:

Имеет ребра жесткости, которые позволяют ему стойко переносить различные нагрузки, которые не станут причиной деформации конструкции.
Низкая цена.
Малый вес.
Если правильно выбрать трубу, то она позволит соорудить теплицу практически любого типа.
Простота установки.
Отменная прочность, независимо от условий окружающей среды.

Оптимальный размер профильной трубы рассчитывается, исходя из типа сооружения, и определяется задачами, которые профиль будет решать. Чем массивнее будет сооружение, тем большее сечение должен иметь профиль. Как правило, в популярных чертежах тепличных помещений, которые строятся из профильной трубы, указаны размеры 2 на 6 метров, а оптимальное сечение трубы – 2 на 4 см. Конструкционные элементы же закрепляются между собой профилем с сечением 2 на 2 см.

Полезно знать!Форма трубы должна быть прямоугольной, так как такие элементы проще всего монтировать. Плоская поверхность профиля позволяет быстро, да еще и максимально надежно соорудить каркас.

Если выбрано полукруглое сечение профиля, то при сгибании таких элементов основная нагрузка падет на края труб, а их средняя часть будет наиболее прочной. Поэтому, такие профили очень часто используются в арочных теплицах. Тут самая главная проблема состоит в том, есть ли у огородника трубогиб. Ведь, если сгибать такой профиль руками, то нереально получить идеально ровную, красивую конструкцию. Если же трубогиба все-таки нет, то каркас лучше монтировать на одно- или двухскатную крышу. Делается такой каркас из профиля 2 на 2 см.

При разработке собственноручных чертежей каркасов стоит опираться на стандартные варианты из профиля. Особенно это касается длины труб. Конечные размеры должны быть подобраны таким образом, чтобы при нарезке расходников оставалось наименьшее количество отходов.

Отопление

Правильная теплица из поликарбоната нуждается в отоплении. Оно может выполняться:

естественным обогревом солнечным теплом. Приемлем только для регионов с зимней (межсезонной) температурой выше нуля или для теплиц, эксплуатируемых после окончания и до начала заморозков;
естественным биологическим нагревом – используется природное тепло грунта, получаемое гниением удобрений (навоза и других). Также подходит только для сезонного выращивания растений;
газовом, печным. Для обогрева используется сжигание твердого, жидкого или газообразного топлива. Рентабельно для круглогодичных сооружений, требует устройства специальной системы отопительных элементов, в том числе вытяжки и принудительной вентиляции;
водяным – основано на методе передачи тепла грунту от проложенных под грядками труб водяного отопления. Система питается от котла или домового устройства для нагрева теплоносителя при условии расположении теплицы вплотную к дому;

Электрическим – под грядками устраиваются системы «теплого пола» на основе кабелей или матов. Реже применяются инфракрасные пленочные варианты обогрева.

Теплый пол в теплице

Применимы также комбинированные варианты. Пример: кабельный теплый пол дополнен лампами ДНАТ (дуговые натриевые газоразрядные), которые, помимо тепла, дают необходимый для растений спектр светового излучения.

Электрическое отопление теплиц – лучший вариант организовать постоянную температуру при минимальных затратах на теплоносители и обслуживание, обеспечивающий также автоматическую регулировку теплоты среды. Устроить электрическое отопление теплицы своими руками может человек с минимальными познаниями в области энергетики.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

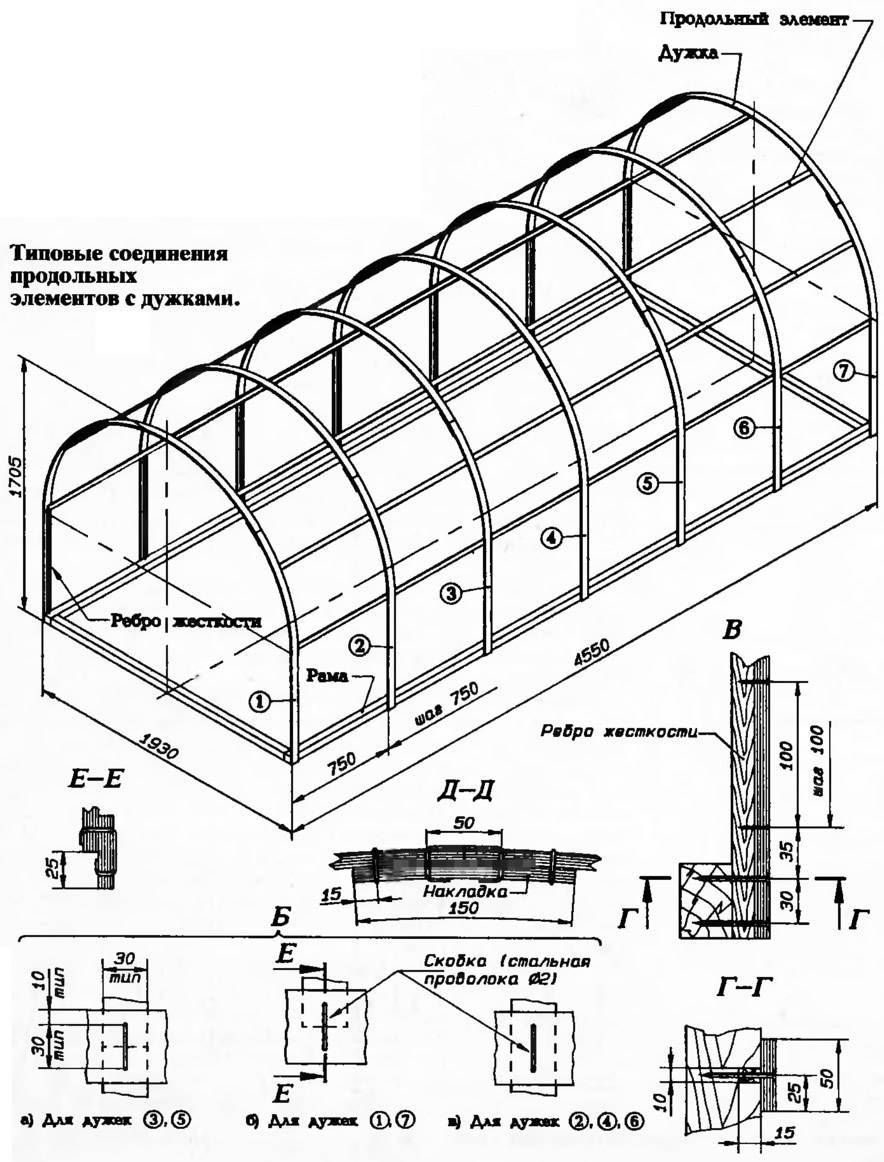

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

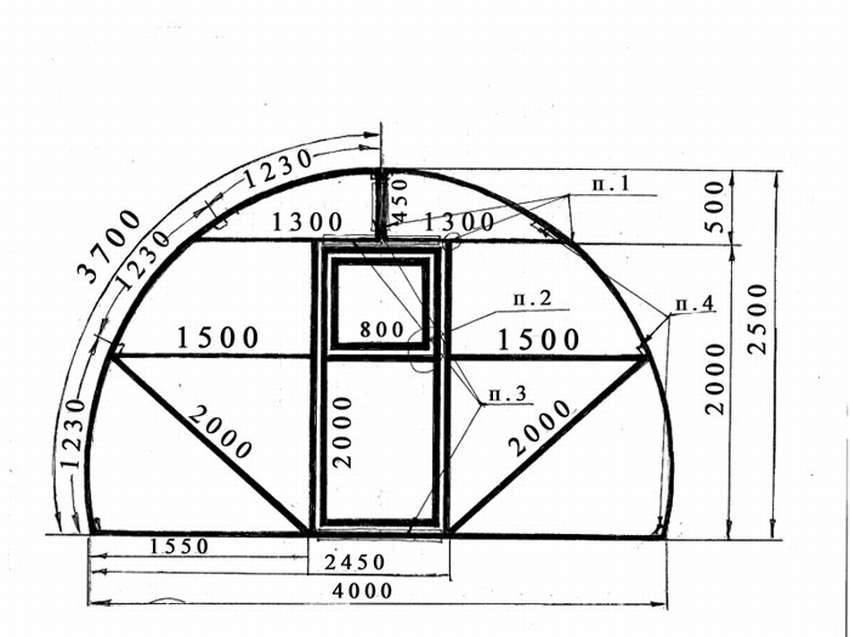

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

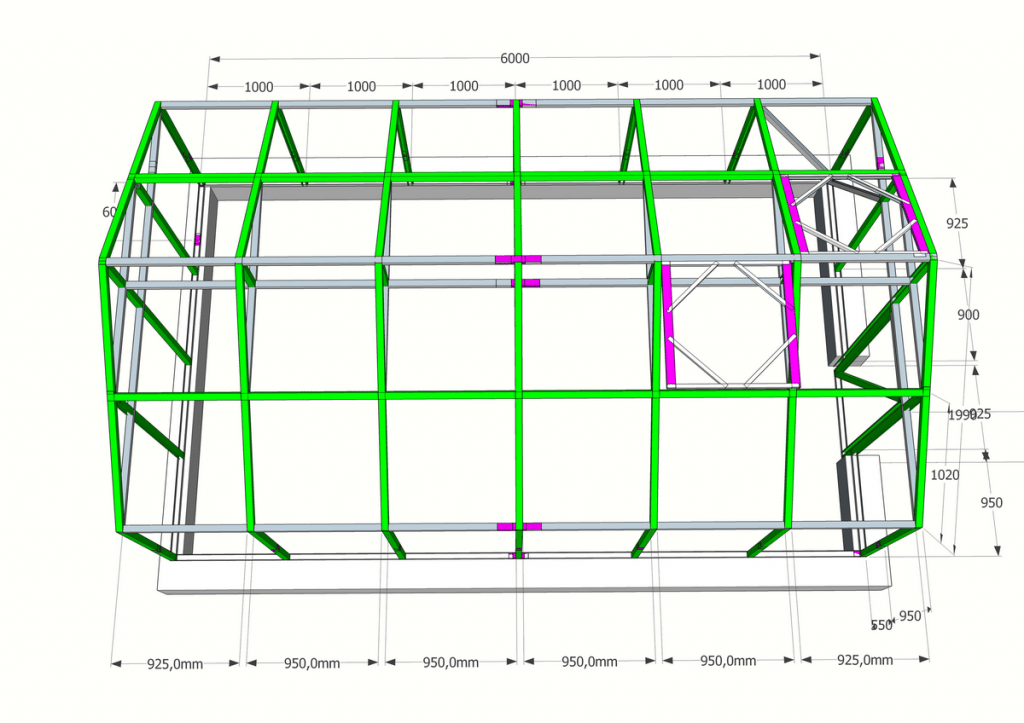

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

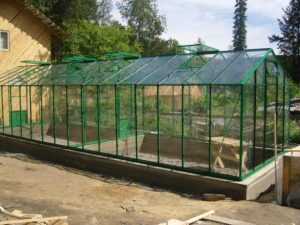

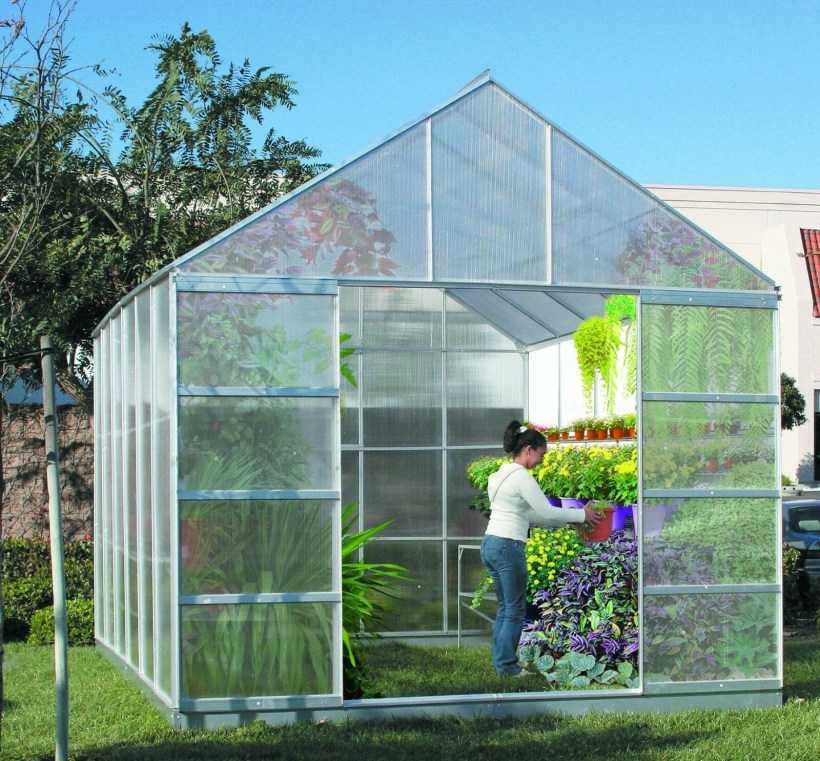

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

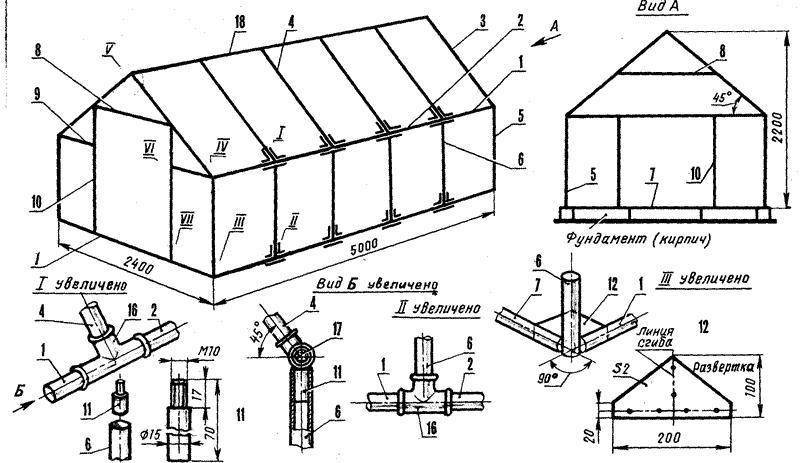

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.

Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

Необычный дизайн;
Нет необходимость в большом количестве стыковочных линий;
Легко выполнить процедуру проветривания;
Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Крепление деревянного каркаса к фундаменту из бруса

Крепление деревянного каркаса можно осуществить несколькими способами. Все зависит от ваших способностей и умений пользоваться пилой и топором. Ну а если вам знакомы азы плотницкого дела, тогда эта работа не добавит вам трудностей. Итак, существуют следующие способы соединения рядовых стоек каркаса из бруса:

Метод полной вырубки.
Метод частичной вырубки (в полбруса).
Крепление с помощью металлического уголка.

Способы крепления стоек из бруса к фундаменту из дерева

Какому из этих методов отдать предпочтение при возведении каркаса — это вопрос умений и навыков. Крепить брус однозначно легче с помощью металлического уголка (он должен быть не менее 2 мм в ширину). Надежнее будет зафиксировать брус с помощью метода полной вырубки, но при условии что вы способны правильно исполнить этот вид работ.

Когда стойки закреплены в нижние крепления неважно каким способом (полной вырубки, в полбруса или с помощью металлических уголков). Для того, чтобы стойки не расшатались до момента верхней обвязки (монтажа верхней удерживающей балки), необходимо сделать специальные укосы на каждую стойку

Укосы помогут зафиксировать еще не сформировавшуюся конструкцию каркаса теплицы.

Использование временных укосов

Деревянная теплица из поликарбоната на фундаменте из бруса

Итак, в предыдущей главе мы рассмотрели процесс создания деревянного фундамента, а затем крепление деревянного каркаса к брусу. Пришло время пошагово рассмотреть создание деревянной теплицы из поликарбоната.

Последовательность работ:

Устанавливаем деревянный фундамент из бруса. Фундамент делаем на кирпичных столбах, на винтовых сваях или на земле. Если выбираем последний вариант (фундамент на земле), тогда вырываем траншею, укладываем слой песка, далее укладываем кирпичную подстилку высотой минимум в 2 кирпича или песчаноцементный блок, далее двойной слой рубероида и наконец деревянную балку обвязки.
Когда фундамент закончен. Начинаем крепить стойки каркаса. Стойки каркаса крепят по технологии «влапу» или «вполдерева», для надежности можно зафиксировать металлическим уголком. Кроме уголка стойки фиксируют укосами.
Стойки готовы. Делаем верхнюю обвязку из бруса по технологии нижней обвязки.
Настал этап возведению крыши. Крышу можно сделать, односкатную, двускатную или овальную. Пошаговую инструкцию по возведению деревянной теплицы из поликарбоната можете посмотреть на фото ниже.

Пошаговый процесс изготовления теплицы из поликарбоната

Монтаж крыши

Двускатная крыша теплицы представляет собой висячую стропильную систему с опорой на длинные стороны верхней обвязки. В зависимости от размера каркаса стен это может быть один из следующих вариантов:

При высоте 2 м и выше. У фронтальных арок в качестве низкой затяжки выступает поперечный брус верхней обвязки. Эти две арки вначале собирают в виде угла (без нижнего основания), затем поднимают на каркас и крепят вертикально, подпирая временными распорками. Остальные фермы монтируют на земле, и устанавливают уже в собранном виде.
При высоте от 2-х метров и длинных прогонах. Арки дополнительно укрепляют бабками. В остальном алгоритм монтажа аналогичен предыдущему варианту — фронтальные арки устанавливают в полусобранном виде, остальные собирают на «земле», а затем поднимают и крепят к верхней обвязке.
При высоте до 2-х метров у одной из фронтальных стен верхнюю обвязку «разрывает» дверная коробка. В этом случае перекладина коробки выполняет функцию приподнятой затяжки или ригеля. Все остальные арки собирают аналогичным образом.

После того, как несущая конструкция крыши установлена и закреплена, арки связывают прогонами, на которые крепят обрешетку для поликарбоната. Расстояние между прогонами и рейками обрешетки зависят от уклона крыши, толщины поликарбоната и норматива по снеговой нагрузке для региона.

Крепление поликарбоната проходит традиционно — в стык с зазором, который нужен для компенсации теплового расширения. Крепят к каркасу листы на саморезы с термошайбами, через заранее просверленные отверстия чуть большего диаметра. Монтаж начинают с крыши, продолжают на фронтонах, заканчивают длинными стенами.

Стыки закрывают соответствующими профилями — коньковым, угловыми, соединительными. Торцы закрывают герметизирующей лентой и торцевым профилем. На последнем этапе изготавливают и навешивают дверь и окна (форточки или фрамуги).

dizlandshafta

Полезно10Бесполезно

Как сделать поликарбонатную теплицу
