Телеинспекция канализационных труб: назначение, виды, этапы проведения и цена

Принцип работы роботов

В зависимости от диаметра и конфигурации трубопровода выбирается тип и модель робота. Выбранного робота для телеинспекции погружают и извлекают из трубопровода, с помощью специальной лебедки. Начиная с момента погружения, самоходная техника находится во включённом режиме и обеспечивает непрерывную видеосъёмку. Все полученные данные в онлайн режиме передаются на пульт управления и благодаря встроенному программному обеспечению, проходят цифровую обработку. При необходимости возможно отобразить графически все данные диагностики, с обозначением результатов, параметров и добавлением текстовых комментариев. Роботизированные комплексы управляемы дистанционно, что позволяет полностью контролировать исполнительные механизмы. А благодаря светодиодной подсветке обеспечивается возможность визуального осмотра при отсутствии внешних источников света.

Скорость и способ передвижения зависят от выполняемых задач и могут достигать 27 метров в минуту. Высокая разрешающая способность цветной поворотной камеры, которой дистанционно управляет оператор, даёт возможность тщательного осмотра, приближения изображение и записи в цифровом формате. Благодаря лазерному измерителю возможно измерение точного размера дефекта. Высокоточный датчик уклона и специальное программное обеспечение обеспечивают возможность построения графика уклона трубопровода. Точное месторасположение фиксируется радиомаяком.

+7 499-348-21-58

Видеодиагностика труб канализации в Москве и Московской области проводится круглосуточно!

Если речь идет о трубах больших диаметров, от 300, и необходимо провести гидродинамическую прочистку канализации. телеинспекция просто необходима, ведь вымыть все инородные тела из труб не так-то просто, в ливневой канализации например, часто встречаются камни и булыжники, без видео, нельзя гарантировать полное их извлечение, технология очень проста, с одной стороны запускают робота, с другой форсунку, что позволяет контролировать весь процесс промывки канализации с верху.

Стоимость (цена ) видеодиагностики канализационных труб:

* Трубы диаметром 32-50 мм. и длинной от 10 метров, могут быть обследованы только после промывки канализации гидродинамическим способом.

** При обследовании канализации малых диаметров (32-50 мм), наличие углов и поворотов играет важнейшую роль, т.к при наличии 2-х углов 90° и расстоянии более 10 метров, возникает риск повреждения не только оборудования, но и парализованние работы всей канализационной системы.

*** Каждый конкретный случай, обследования канализации, требует взвешенной оценки специалиста непосредственно на месте проведения работ, т.к, в некоторых случаях, гораздо легче сразу приступить к устранению неисправностей по первичным признакам-которые видны профессионалам, чем терять время, силы и средства на телеинспекцию.

Более точную консультацию по телеинспекции труб, можно получить у наших специалистов круглосуточно и без выходных по телефонам:

Заказывая услуги диагностики канализации у нас, Вы получите:

Консультацию специалиста по дальнейшему решению проблем;
Запись на цифровом носителе;
Скидку на видеодиагностику канализации 20% (в случае прочистки канализации нашей компанией);

Что можно обнаружить при проведении телеинспекции труб канализации? Видео :

Если Вы уже стали нашим клиентом, не стесняйтесь, рассказывайте своим друзьям и знакомым, о работе настоящих профессионалов:

Поиск утечек водопровода, осуществляется другим оборудованием, подробнее у наших специалистов: +7 499-348-21-58

Этапы проведения телевизионного обследования:

Подготовительные работы (изучение документации на контролируемый объект)
Уточнение положения трубопровода (поиск маршрута), контроль измерений, визуальный осмотр состояния объекта в точках доступа, географическая привязка, определение и подготовка начальной точки обследования
Проведение телеинспекции
Формирование видеозаписей и видеозаписей, анализ полученных данных
Подготовка технического отчета

По результатам телевизионной диагностики трубопроводов заказчик получает технический отчет, включающий информацию об объекте диагностики, используемом оборудовании, описание дефектов, обнаруженных в процессе диагностики, выводы и рекомендации по дальнейшей эксплуатации исследования раздел, схема сети.

Зачем проводить телеинспекцию трубопровода? Вот несколько примеров когда стоит это сделать:

При возникновении аварий и внештатных ситуаций при эксплуатации трубопроводов.
Перед вводом в эксплуатацию новых и восстановленных участков канализационных линий.
При поиске утерянных и заброшенных колодцев.
Для получения информации о протяженности и месте расположения внутренних и внешних канализационных линий.
Для получения информации о состоянии инспектируемых участков.
Для принятия решения о возможности дальнейшего обслуживания и эксплуатации инженерных коммуникаций.
Для решения проблем, возникающих при производстве работ сотрудниками компании.
Для составления схем инженерных коммуникаций.

Диагностирование состояния сточной системы

Системы видеодиагностики трубо-проводов строились первым делом для исследования канализации, и нахождения в ней нарушение целостности. Но все таки, на данный момент спектр использования оборудования существенно возрос, его стали применять в водопроводных системах, газо- и теплосетях, и также для ревизии водяных скважин.

Однако чаще всего выполняется видеодиагностика труб канализации. Это происходит благодаря тому, что сливные трубы легче эксплуатировать, в них легче ввести телевизионное оборудование, чем в трубы для водомерного узла. Для труб водопровода есть собственный список датчиков и других приборов для измерений. Диагностика канализационных труб выполняется единой имеющейся аппаратурой, которой достаточно для точного нахождения всех изъянов.

У трубопроводов для слива есть опаснейшая проблема – это планомерный, другими словами, ранний, износ, и также порча верхнего свода. Если брешь рождается в коллекторах внушительных размеров, то может случиться крах, что, быстрее всего, послужит основой загрязнения экологии и, как последствие, повредить здоровье людей и зверей. С помощью такого оборудования имеется возможность предупредить забивы труб в канализационных системах. Такое очень часто бывает. К тому же, необходимо выделить, что оборудование предназначается для оперирования не только в системах больших магистралей, но и в приватных.

Что представляет собой видеоинспекция?

К этим работам относят исследование внутренней поверхности канализационных труб на выявление засоров, отложений, посторонних предметов, несанкционированной врезки, определение качества или аварийных ситуаций. Работы могут проводиться на глубине 10 метров в трубах разного диаметра.

Существует несколько систем видеонаблюдения, у каждой из которых имеется миникамера с подсветкой, опускаемая в трубопровод, проталкивающий шнур и провод для соединения камеры с экраном оператора. Запись полученных сведений осуществляется на карту памяти или съемный носитель для дальнейшего ее изучения. В некоторых моделях есть функции фотографирования необходимых участков.

Следует подбирать оборудование с яркой и экономичной подсветкой, питание которой может осуществляться от аккумулятора. Конструкция многих видеоголовок позволяет камере продвигаться через ровные области труб, преодолевая повороты под углом 90º. В комплект могут входить устройства, дающие оператору точное представление о расположении головки.

На цветные экраны выводится изображение, но при некачественной контрастности больше подходит черно-белое наблюдение. Уровень качества картинки зависит от модели видеонаблюдения и стоимости комплекта оборудования.

У систем видеонаблюдения должен быть подходящий класс защиты, так как работы с ними проводятся в условиях загрязнения или высокой влажности.

Ситуации для проведения видеонаблюдения канализации

Видеоинспекция канализационных труб может проводиться в следующих случаях:

на завершительном этапе сооружения канализации или трубы, когда нужно сдавать комплект документации с доказательством качественно выполненных работ (отсутствия горизонтального и вертикального смещения, правильного размещения стыков и целостности труб);
выявление засоров в канализации с определением причин их появления (наличие инородных предметов, жировых скоплений, нестыковки или смещения трубопроводов);
при подтверждении техусловий, осуществлении специалистами водоканала врезки или переоснастки имеющихся водоподводящих коммуникаций;
устранение подозрений на несанкционированную врезку в трубу;
для восстановления отсутствующих схем разводки внутренних трубопроводов в полу или стенах;
при выявлении значительных затрат теплоносителя или воды, подозрениях на дефекты.

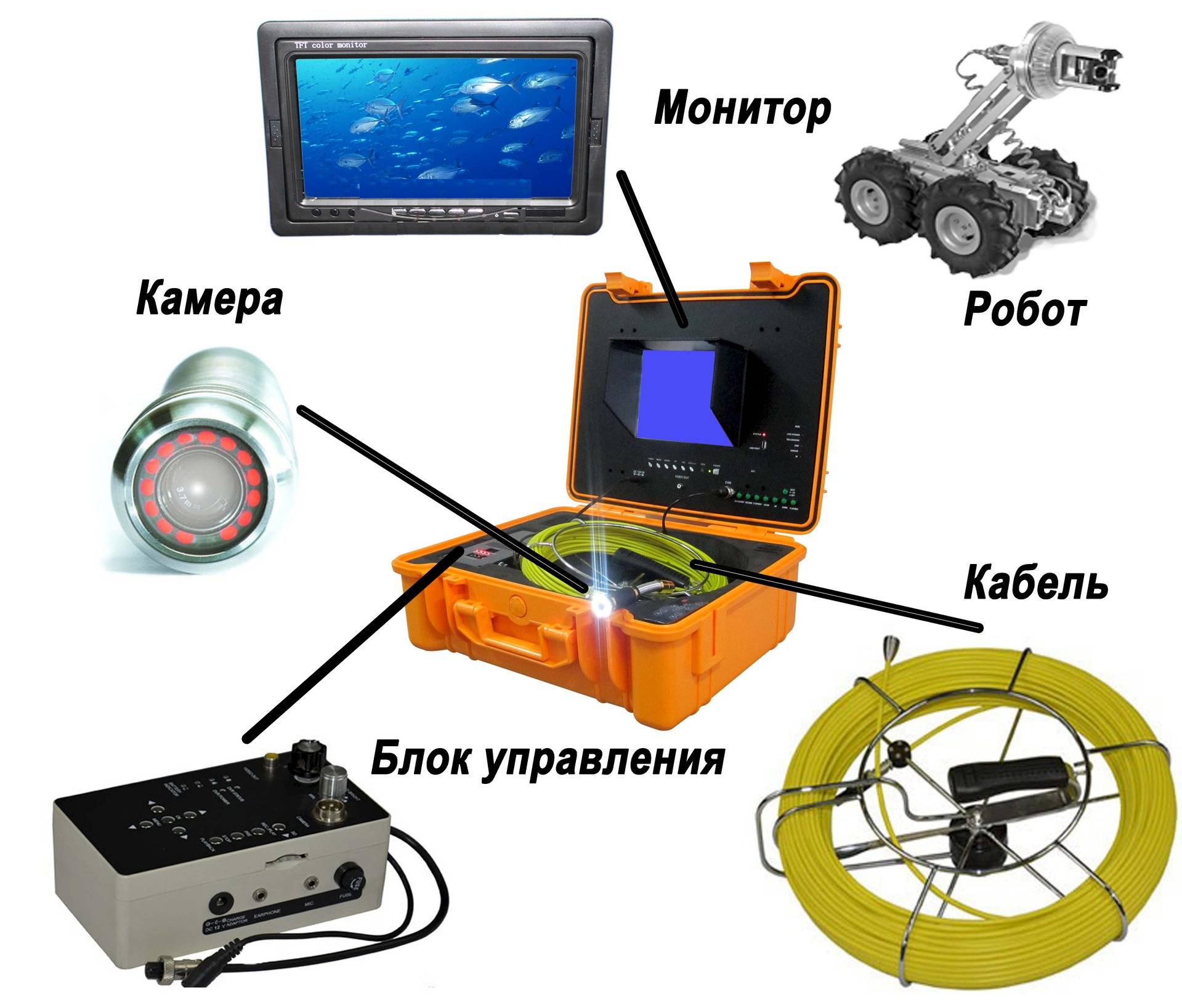

Типы используемого оборудования

Обследование канализации видеокамерой может осуществляться с помощью нескольких разновидностей систем:

проталкиваемыми устройствами переносного типа. Видеооборудование может применяться для диагностики трубопроводов с малым и средним диаметром на расстоянии не более 100 м. В комплектацию входит видеокамера с экраном, пульт оператора, которые соединяются между собой стеклопрутком для перемещения по трубопроводу. Исходя из исходных параметров трубопровода, на камеру могут устанавливаться центрирующие направляющие.
Дополнительное оборудование позволит определять расположение камеры и пройденное ей расстояние. На магнитофон можно фиксировать сведения и добавлять информацию о состоянии канализации при перемещении видеокамеры по трубе;
видеокамеры с сателлитами. Они имеют дистанционное управление, оснащаются дополнительными видеоустройствами для проведения исследования малых труб, отведенных от главных коллекторов;
ремонтные роботы. Это оборудование с дистанционным управлением, двигателем высокой мощности и специализированной колесной базой. Роботы используются в исследовании коллекторов размером 300-2500 мм, при реализации локальных ремонтов труб без раскопок. Также возможна видеоинспекция в условиях высокого загрязнения и наполненности труб водой;
камеры с дистанционным управлением. С такими системами можно работать на расстоянии не более 1 километра в исследовании трубопроводов с диаметром 10-120 см после проведенной прочистки. Используются поворотные камеры с возможностью фокусирования. Крепление камеры может осуществляться на самоходный транспортер, который соединяется кабелем с экраном. В комплекс устанавливаются галогенные лампы высокой мощности.

Своевременное определение зон повреждений в трубах, выявление засоров или остаточного ресурса инженерных коммуникаций с помощью видеоинспекции позволяет выполнять оперативные локальные работы по восстановлению.

Видеодиагностика канализации: этапы проведения

Для проведения диагностики проталкиваемой системой специалист раскручивает намотанный на катушку кабель из стекловолокна, оснащенный цветной видеокамерой с источником освещения, и вводит его в трубопровод, подлежащий исследованию. По мере продвижения телекамера высокого разрешения передает изображение внутренней поверхности трубы на экран монитора. Счетчиками пройденного расстояния фиксируется место проведения осмотра и локализуются аварийные участки для установления их точного местонахождения.

Оператор имеет возможность поворачивать кабель и изменять угол обзора камеры для детального рассмотрения найденных дефектов. После обнаружения неполадок тщательно изучается видеозапись осмотра и определяется характер ремонтных или очистных работ по устранению аварии на канализационной сети.

При использовании роботизированного комплекса в канализационную трубу запускается водонепроницаемый робот, оборудованный видеокамерой и компьютерными системами. Управляя специальным пультом, оператор направляет робота в исследуемых трубах и меняет угол обзора и фокусировку камеры. С помощью локатора и радиомаячка устанавливается, где находится обзорная камера. Выявленные дефекты доступны для анализа ситуации при пересмотре видеозаписи телеметрии.

Санация трубопроводов

Состояние канализации постепенно ухудшается. Это естественный процесс, вызванный оседанием на стенках труб жировых наслоений, скопления волокнистых частиц или твердых наслоений. Наиболее эффективным способом удаления этих слоев является гидродинамическая прочистка. Она производится струей воды под сильным давлением. После такой прочистки рекомендовано обследование канализации видеокамерой, которое демонстрирует полученный результат. Если поверхность труб недостаточно освободилась от наслоений, необходимо повторное проведение очистки. Возникает возможность сэкономить на повторном вызове промывочной машины и сразу повторить процедуру.

Кроме этого, диагностика канализации с помощью видеокамеры позволяет отыскать места протечек. Это дает возможность избежать земляных работ, демонтажа труб и остановки системы на время ремонта. Для промышленных или крупных общественных систем подобное решение дает значительную выгоду. Проведение подобной проверки не занимает много времени.

Еще один способ применения методики — контроль за соединениями труб. Эксплуатация в подземных условиях создает массу нагрузок. Они существенно сокращают срок службы системы. Наиболее уязвимыми участками являются соединения, способные разрушиться от температурных или механических воздействий. Обследование дает полную картину состояния всех участков магистрали. При выполнении процедуры можно сразу составить дефектную ведомость, в которой указаны все проблемные участки, описан характер, вид повреждений. По данным ведомости подготавливают материалы для ремонта и выбирают способ решения проблем. Возможные варианты:

нанесение защитных покрытий;
установка эластичных рукавов;
введение муфт;
монтаж листовых заплаток;
применение современных спиральных полимеров, образующих герметичные покрытия.

Все способы санации невозможны без предварительного обследования полости трубопроводов. Телеинспекция системы дает высокий результат, не требует затрат. Альтернативные методы решения проблем показать такие результаты не могут.

Контроль над состоянием новых трубопроводных систем

Очень важной задачей считается своевременный контроль и проверка состояния запускаемой в работу сточной системы. Это можно назвать добавочной сферой, где задействование телеинспекции считается необходимым

Контролирование строителями состояния запускаемой в эксплуатирование трубопроводные системы, закрепленного подписанными заключениями и актами передачи – будет обеспечивать факт того, что все работу сделаны правильно, а готовая система будет работать правильно, без сбоев

Это можно назвать добавочной сферой, где задействование телеинспекции считается необходимым. Контролирование строителями состояния запускаемой в эксплуатирование трубопроводные системы, закрепленного подписанными заключениями и актами передачи – будет обеспечивать факт того, что все работу сделаны правильно, а готовая система будет работать правильно, без сбоев.

К самым важным критериям приемки выполненных работ можно отнести:

не обязано присутствовать никаких скоплений мусора;
по СНиПу, в трубах магистралей не должны находиться посторонние предметы;
стыковые соединения обязаны быть качественными;

внутренние части стенок труб обязаны быть проверены на присутствие повреждений от механических факторов, обязаны быть сняты прочностные показатели и стойкости к транспортируемым жидкостям.

В качестве заключения

В детстве, когда мама вызывала из ЖЭКа сантехника для чистки канализации, я постоянно видел каких-то неопрятных, плохо пахнущих мужчин. Вызванные специалисты решали проблему. С помощью троса, вантуза, откапывания труб и других простейших, но совершенно не эффективных решений. Но выглядеть как они я не хотел.

Сейчас я работаю в компании, которая специализируется на устранении засоров и других проблем в канализационных системах и трубопроводах разного типа. И наши бригады всегда удивляют клиентов своей вежливостью, чистотой, аккуратностью, приятным внешним видом. И эффективностью. Потому что мы в своей работе используем современные технологии. Наша сфера тоже развивается, не стоит на месте. И одним из способов достичь таких результатов стало активное применение телевизионной и видео инспекции.

Да, мы решаем те же проблемы. Но мы – новое поколение. Мы совершенно не похожи на тех сантехников из моего детства. Не только по внешнему виду, но и в плане эффективности, качества нашей работы.

Виды телеинспекции

Наличие видеоинспекции уже давно является необходимостью. Всё чаще водоканалы требуют осуществления проверки, перед тем как обеспечить тот или иной район водоснабжением. Благодаря возросшей популярности и необходимости приобретения этой услуги многие компании, которые занимаются обслуживанием населения в данном направлении, стремятся расширить и разнообразить виды техники. Это объясняется тем, что такие слуги становятся не только востребованными, но и необходимыми в хозяйстве. Её стоимость позволяет некоторым частным владельцам приобретать технику и осуществлять контроль в своих домах. Исходя из этого, возникает вопрос, в какой именно технике нуждается население и как удовлетворить запросы потребителей.

Сегодня системы телеинспекции условно делятся на 2 вида:

1) Роботизированные. Проводят самостоятельное исследование, анализируя и оценивая результат. Они без дополнительной помощи передвигаются по трубам. Являются более дорогими и сложными в работе. Сложность в роботе заключается в трудностях перевозок. Так как необходимо перевезти не только саму камеру, но и экран вместе с дополнительным местом для работы оператора. Активируются они через пульт, которым управляет оператор, что обеспечивает контроль проходимости. Через камеру, установленную на специальной основе, на экран передаётся вся картина. Данные устройства эксплуатируются в основном для контроля больших магистралей.

2) Проталкиваемые. Предназначены для изучения малых трубопроводов. Они устроены более просто, в отличие от роботизированных. Камера для отслеживания крепится на жёсткий шнур, который и продвигают по трубам. Прут выполнен из достаточно жёсткого и гибкого материала. Также этот материал позволяет выдерживать внешние воздействия. Благодаря своему устройству проталкивающая система имеет возможность работать на участке любой сложности устройства.

Общие принципы работы оборудования для телеинспекции трубопроводных систем

Телеинспекция трубопроводов представляет собой визуальное обследование внутренней поверхности трубопроводов и других инженерных сооружений с использованием современных средств фото и видеосъёмки. Основным элементом, который содержит система телеинспекции, является видеокамера, помещённая в специальный защитный корпус. По способу доставки видеоаппаратуры в зону проведения обследования, системы телеинспекции подразделяются на следующие типы:

самоходные роботизированные устройства;
системы, перемещение модуля которых внутри трубы осуществляется проталкиванием;
телеинспекционные системы с плавающими модулями.

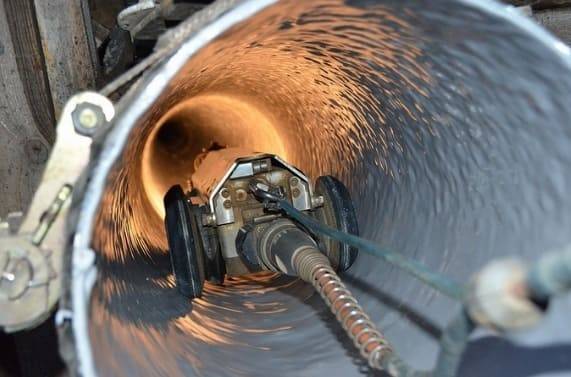

Роботы для обследования трубопроводов выполняются в виде самодвижущейся тележки с установленной на ней камерой. Привод движения тележки осуществляется от электрического двигателя. Видеоизображение передаётся на монитор системы по кабелю.

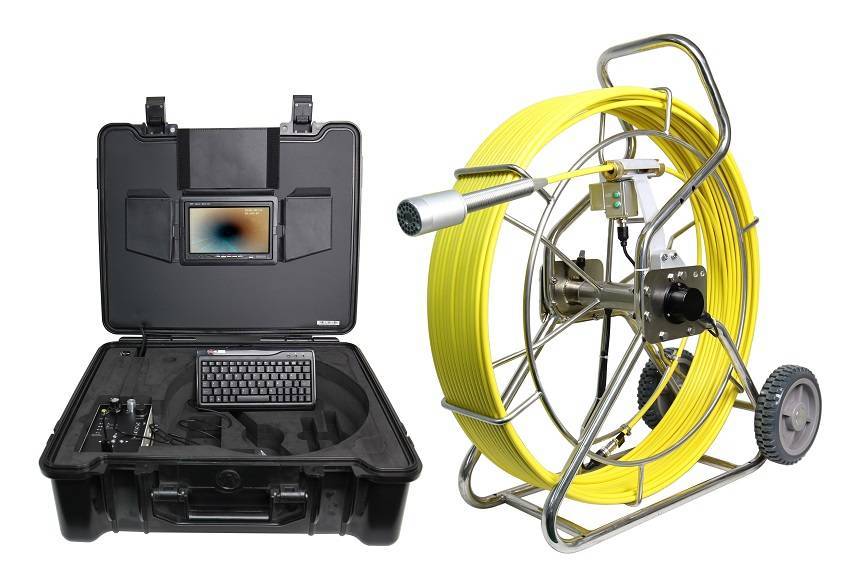

В проталкиваемых системах для обследования трубопроводов, видеокамера с подсветкой располагается на конце упругого стеклопластикового прутка, намотанного на барабан. При вращении барабана, видеомодуль, проталкиваемый прутком, перемещается по трубе. Внутри стеклопрутка находится проводка для трансляции видеосигнала.

Система видеодиагностики трубопроводов с плавающим модулем выполняется в виде миниатюрного плавсредства (лодки или поплавка), на котором установлена видеокамера. Низкое расположение центра масс модуля обеспечивает его устойчивость в рабочем положении, что необходимо для нормальных условий работы видеоаппаратуры. Движение модуля происходит за счёт сплава по течению канализационных или ливневых стоков. Основное предназначение систем видеодиагностики данного класса – обследование самотечных коллекторов с частичным заполнением.

Цели проведения видеодиагностики канализации

Дистанционный метод мониторинга сейчас активно используется для реализации множества задач. Профессиональное осуществление теледиагностики трубопроводов позволяет:

исследовать текущего состояния для составления плана дальнейших мер по ремонту;
проверить качество выполнения ремонта;
определить степень воздействия коррозии;
обследовать все важные составляющие при приемке работ;
осмотреть систему после прочистки или других типов воздействий;
выявить правильное местоположение засыпанных колодцев;
обнаружить посторонние предметы;
диагностика и выявление утечек в магистральном водопроводе;
использовать оснащение для корректного выполнения гидродинамической прочистки;
обнаружить незаконных врезок;
проанализировать неисправности и серьезных дефектов;
осуществлять периодический контроль за корректной работой всей системы.

Одной из основных целей является использование методов при бестраншейном ремонте канализационных систем. Это позволяет не только получить точные результаты исследования, но и минимизировать риски для работников. Поэтому не требуются специальные мероприятия по охране труда и другие моменты. В некоторых ситуациях необходимо заранее изучить текущее положение, что помогает определиться с дальнейшим планом действий.

С помощью подобного оборудования также выполняется санация систем. Со временем трубопровод теряет изначальные свойств. Это естественный процесс, который непосредственно связан с эксплуатацией инженерных коммуникаций. На стенках труб могут скапливаться различные отложения, тип которых зависит от особенностей системы. Самой эффективной методикой является гидродинамическая прочистка. После выполнения рекомендуется выполнить видеодиагностику. Процедура помогает увидеть, насколько была очищена труба. При необходимости требуется повторная очистка.

Назначение систем визуального контроля

Видеодиагностика канализационных труб — технологическая операция осмотра, которая решает ряд задач ЖКХ, возникающие во время эксплуатации системы. Визуальный осмотр с помощью видеокамеры может совмещаться другими технологическими процессами обслуживания или ремонта трубопровода.

Диагностика состояния

Безаварийность работы любой коммуникации обеспечивается при проведении диагностики на регулярной основе. В большинстве безнапорных систем используются чугунные, асбоцементные или железобетонные трубы, которые подвержены:

газовой коррозии, в результате чего происходит отслоение бетона, и разрушение верхней части трубы (свода);
ручейковой коррозии – повреждению нижней части канала за счет течения жидкости с песком и другим абразивным материалом;
засорам;
повреждениям механического характера (повреждение свода при засыпке или превышение предельной нагрузки на грунт, строительные работы вблизи трассы, несанкционированная врезка);
разгерметизации стыков муфтовых (движение грунта из-за изменения влажности при смене уровня грунтовых вод).

По результатам инспекции принимается решение о возможности ремонта по бестраншейной технологии (установка бандажа, нанесение ремонтной смеси, прокладка трубы из ПНД или стеклопластикового рукава внутри существующей).

Разрушение свода

Коррозия железобетонной трубы

Коррозия водопроводной стальной трубы

Приемо-сдаточные испытания

Безнапорная схема организации канализационных и водоотводных систем существенно снижает возможность применения других технологий поиска повреждений тела трубы или препятствий на пути течения воды.

С развитием технологий проведение визуальной ревизии новых безнапорных трубопроводов делают на стадии приемки объекта.

Трубопровод проверяют по параметрам:

качество сварных или муфтовых стыков;
наличие механических повреждений;
соответствие требованиям по углу уклона;
наличие строительного мусора, что недопустимо по СНиП.

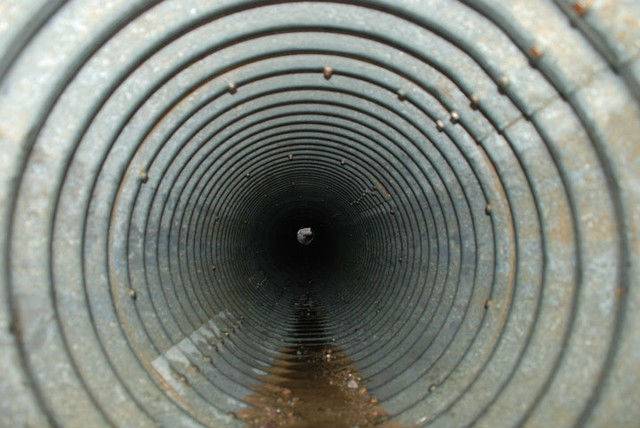

Новая труба

Проверку проводит заказчик, а устранение недостатков — подрядчик. Это становится нормой.

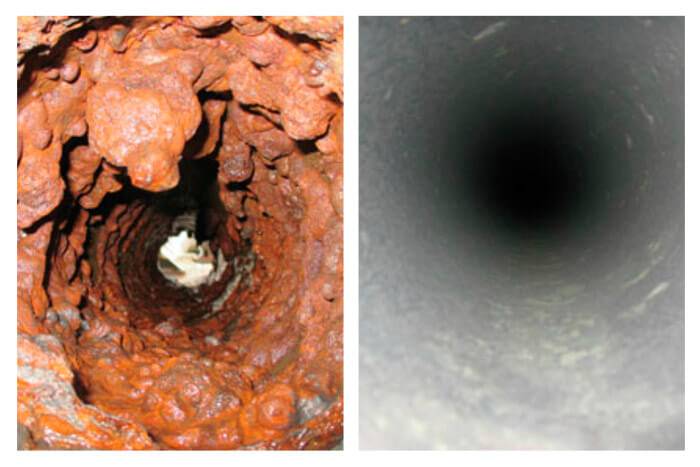

Оценка результатов очистки трубопровода

На стенках канализационной системы образуются ржавчина и отложения, которые снижают пропускную способность, а в отдельных местах (грат сварного шва, поворот трубы, место врезки сливной трубы и пр.) служат точкой образования засора. Гидродинамическая очистка труб, коллекторов и накопителей решает эту проблему, но проведение визуального осмотра позволит определить и устранить причину образования аварийной ситуации.

Аксессуары

На сайте предлагаются необходимые конструктивные (стойка и механизм вертикального привода) и вспомогательные изделия для проталкиваемых и роботизированных систем. Для всех моделей предлагается радиопередатчик (или устанавливается опционально) рабочей частотой 512 Гц и 33 кГц для определения положения камеры с поверхности земли локатором.

Для роботов предлагаются дополнительные светильники, колеса, элементы механизма подъема и другие полезные вещи.

Номенклатура аксессуаров для проталкиваемых систем шире за счет большого выбора центраторов, которые разделяются на:

литые для малых диаметров;
колесные с фиксированным диаметром:
колесные регулируемые;
щеточные.

Для выбора направления или поворота в трубе блока с видеокамерой предлагается направляющий штырь, который позволяет работать на участках с разветвлениями.

Для чего проводится и когда требуется

Проведение видеодиагностики труб для канализации направлено на быстрое выявление слабых мест в трубах. Изучение состояния внутренних полостей труб, без их разбора, с помощью видеорегистратора позволяет выявить образовавшиеся дефекты. В дальнейшем совершается их устранение методиками с наружной стороны, либо применяя устройства для работы изнутри.

Телеинспекция канализационных труб может потребоваться в таких случаях:

При возникновении нужды в подключении к действующей системе канализации. В этом случае использование системы теледиагностики понадобится для оценки состояния места планируемого подключения нового водостока.
Для локализации места повреждения и дальнейшего его ремонта в конкретном узле. Это приводит к снижению затрат на полную раскопку или выемку из общего стояка. Такие работы проводятся для раннего выявления износа стенок, который проявляется при плановом старении оборудования или в аварийных режимах. При образовании больших пробоев в канализационных трубах, могут возникнуть проблемы с просадкой грунта или заливании стен по стояку, в зависимости от способа прокладки. Эти факторы несут существенный вред экологическому состоянию окружающей среды. Поэтому использование указанной аппаратуры является актуальным.
Диагностирование состояния канализационных труб. Процедура является нужной при работах устройств с использованием системы телеизмерений. Она направлена на выявление вероятных дефектов на ранней стадии формирования. Это позволяет значительно снизить расходы на проведение плановых работ. Не потребуется демонтировать изношенные участки канализации. Для устранения выявленных дефектов используются роботы, которые укрепляют ослабшие участки.
При образовании заторов в системе канализации частных и общественных зданиях. С оборудованием можно быстро определить место образования затора. Это позволит принять соответствующие меры по восстановлению нормального прохода внутри канализации. С видеоинспекцией при плановых проверках, можно определить места вероятного образования наростов, которые могут привести к затору.
Для анализа состояния вновь смонтированных труб, подлежащих к сдаче в эксплуатацию. Процедура является обязательной к исполнению. В процессе приемки трубопроводов канализации, система телеинспекции способна определить проведенные монтажные работы. При необходимости устраняются выявленные дефекты. Как правило, все расходы ложатся на подрядную организацию, проводившую монтажные работы.

Методика направлена на проверку отсутствия таких недостатков:

наличие скоплений разнообразного виды мусора;
нахождение в трубопроводе посторонних предметов;
наблюдение ненадежных соединительных швов в местах стыковки;
присутствие на внутренней полости канализационных труб механических повреждений.

Возможности и преимущества

Широкие конструктивные возможности краулеров для телеинспекции (возможность установки пантографов, системы измерения овальности, смены шасси в зависимости от диаметра трубы, установки дополнительной головки камеры и т. д.).
Надежность и маневренность оборудования (защита корпуса, устойчивость, самонивелировка, поворачивание и т. д.).
Точность и максимальный объем получаемых данных — благодаря возможностям самой камеры и подключаемым системам обработки данных.
Более широкая зона досягаемости, чем у проталкиваемых систем (длина кабеля до 200 м).
Широкий объем функций (дополнительная подсветка, ручной и полностью автоматизированный автофокус, автонастройки поворота головки камеры и т. д.).
Большой выбор программного обеспечения для работы с данными и их обработки.
Широкие возможности комплектации дополнительными установками (фотопринтер, DigiPress-система и т. д.).
Вариативность (в зависимости от серии) — системы мобильные и встроенные в пространство транспортного средства (как правило — микроавтобуса).

Все это позволяет использовать роботы для телеинспекции трубопроводов с максимальной эффективностью и отдачей, оперативно получая детальные данные дефектоскопии. Выбрать краулер для телеинспекции вы можете по нашему каталогу, уточнить цены, возможности комплектации, условия доставки и другие вопросы можно по телефонам в Москве и Санкт-Петербурге, соответственно: 8 (800) 700-92-24,.

Роботы для телеинспекции трубопроводов

Эффективный мониторинг состояния канализации и других трубопроводных систем позволяют осуществлять высокотехнологичные роботы для телеинспекции трубопроводов (другое название — краулеры). Автоматизированные устройства используются для дефектоскопии труб сравнительно большего диаметра, чем трубы, обслуживаемые с помощью проталкиваемого оборудования (условный проход — от 100 до 1200 мм). Кроме того, водозащищенный, наполненный азотом корпус устройств позволяет применять их в частично заполненных системах трубопроводов без рисков повреждения данного оборудования.

С этим читают

Труба канализационная размеры
Способы прокладки трубопроводов
Канализация в квартире своими руками: правила внутренней разводки и монтажа
Обзор стеклопластиковых труб
Гост 10705-80 трубы стальные электросварные. технические условия (с изменениями n 1-8)
Эффективные методы звукоизоляции канализационных труб
Как монтировать полипропиленовые трубы и разводить пп водопровод
Какие размеры чугунных канализационных труб обычно применяются
Трубы пнд
Гидроизоляция труб: обзор популярных влагозащитных материалов

Возможности метода

Обследование канализации видеокамерой позволяет рассмотреть изнутри поверхность труб и обнаружить изъяны, трещины, посторонние предметы и т.п. Возможности этой методики:

быстрое и точное определение расположения засора;
выявление причины возникновения пробки;
возможность визуально оценить характер и вид изъянов поверхности;
выполнение восстановления или ремонта без производства земляных работ.

Ценность методики заключается в многократном ускорении процессов устранения засора или определения места протечки. Проверка канализации камерой не требует серьезной подготовки и выполняется в любое удобное время. Нередко процедуру видеодиагностики производят для определения результатов промывки системы, после врезки ответвления или иных работ. Необходимо сразу обнаружить и устранить допущенные ошибки. Например, при врезке часто возникает препятствие в виде куска трубы, закрывающего проход для стоков. В этом месте обязательно будут возникать засоры. После использования видеокамеры можно сразу переделать работу, пока траншея открыта. Потом придется снова все раскапывать, что долго и дорого.

С какой целью и как проводится видеодиагностика труб канализации
