Трубопроводы и специальная арматура
Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

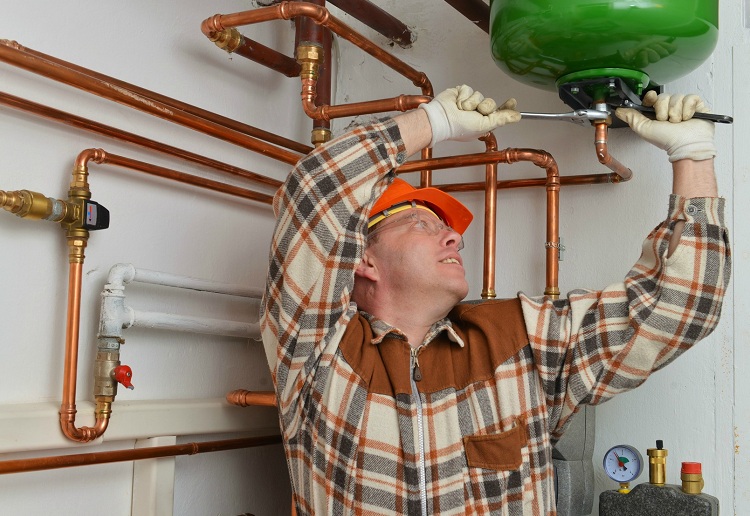

Внутреннюю систему водопровода можно монтировать из медных труб
Требования к трубам и их комплектующим:
В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).
Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.
Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.
Запорная арматура должна находиться на каждом вводе, а также:
- на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
- на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
- на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
- перед приборами специализированного назначения.
Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.
Также для водопроводных систем предусмотрены регуляторы давления.
К арматуре, помимо этого, относятся:
- смесители;
- уплотнительные прокладки;
- диафрагмы дросселирующие;
- различные регуляторы.
Все эти типы устройств устанавливаются согласно техническим нормам.
Квартирный водопровод обязательно включает такой тип арматуры, как смеситель
Насосные конструкции
Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.
Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.
Запасные ёмкости
Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.
Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации
При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.
Нормы и правила устройства системы канализации и водоотведения
Устройство канализации, согласно СНиП водоснабжение и канализация, необходимо для отвода сточных вод от технологического оборудования и сантехнических приборов, а также отвода дождевых и талых вод.
В районах, не оборудованных системой канализации, разрешается оборудовать выгребными ямами или люфт клозетами следующие здания и сооружения:
Жилые постройки высотой в 1-2 этажа.
Рисунок 3: Трубы и фитинги для системы канализации
- Общежития, не более чем на 50 человек, высотой в 1-2 этажа.
Дома отдыха и оздоровительные лагеря, используемые в летнее время, имеющие менее 240 мест.
Открытые плоскостные спортивные объекты.
Предприятия общественного питания, имеющие не более 25 посадочных мест.

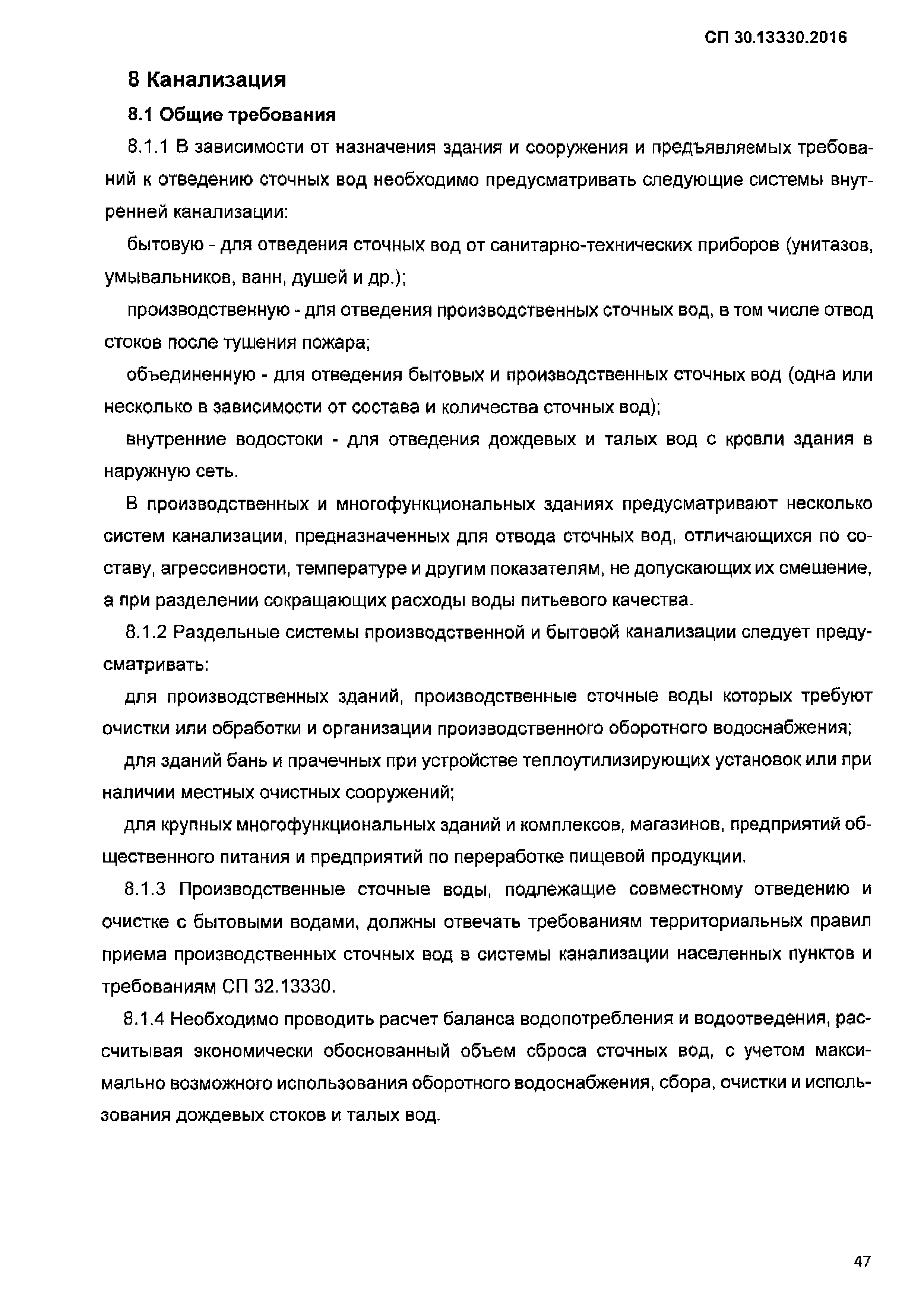

Система канализации должна проектироваться в зависимости от назначения помещения и требований по сбору сточных вод. Существует:
- Бытовая канализация – для отвода сточных вод от сантехнических приборов.
Производственная канализация – для отвода производственных сточных вод.
Объединенная канализация, в которую отводятся бытовые и производственные сточные воды, при условии возможности их совместной транспортировки и очищения.
Внутренние водостоки, предназначенные для отвода дождевых и талых вод с крыши здания.
Необходимо проектировать раздельно сети бытовой и производственной канализации:
- Для производственных помещений, сточным водам которых необходима очистка или обработка.
Для зданий бань и прачечных, если в них устроены теплоуловители, а также при имеющихся местных очистных сооружениях.
Рисунок 4: Водоотведение
Для помещений магазинов, зданий общепита, а также предприятий, которые перерабатывают пищевую продукцию.
Если производственные сточные воды не удовлетворяют требованиям СНиП водоснабжение и водоотведение, то прежде чем отводить их совместно с бытовыми сточными водами, они нуждаются в предварительной обработке и очистке. Сточные воды должны отводиться по закрытым самотечным трубопроводам.
Прокладка внутренних канализационных сетей должна осуществляться:
- Открыто – в подвалах, цехах, коридорах, подсобных помещениях, а также на технических этажах, с закреплением к конструкциям зданий и на специальных опорах.
Закрыто – с заделкой в конструкции перекрытий, под полом, в бороздах стен, панелях, под облицовкой, под плинтусом и т. д.
Запрещено прокладывать канализационные сети:
- Под потолком, а также в стенах и в полу жилых комнат. В спальных помещениях детских учреждений, больничных палатах, лечебных кабинетах, столовых, рабочих кабинетах, административных зданиях, залах заседания, зрительных залах, библиотеках и учебных аудиториях. А также в щитовых и трансформаторных, в местах установки пультов управления автоматикой, в приточных вентиляционных камерах. А еще в производственных помещениях, где требуется соблюдение особых санитарных норм.
Под потолком (скрыто или открыто) кухонь, помещений предприятий общепита, торговых залов, пищевых продуктовых складов или складов ценных товаров. А также вестибюлей и помещений с ценным художественным оформлением. Еще не допускается прокладка канализационной сети под потолком промышленных помещений в местах установки производственных печей, помещений в которых производят ценные товары и материалы, которые портятся при попадании на них влаги.
Холодные водопроводы
По пункту 4.1 СНиП, конструкции внутреннего водопровода, расположенные в жилых домах, на предприятиях (сюда относятся и противопожарные системы), обязаны состоять из:
- входящих в здание частей;
- специальных водоизмерительных узлов;
- разводящей системы в зависимости от типа здания;
- стояков;
- арматуры разных типов и т. д.

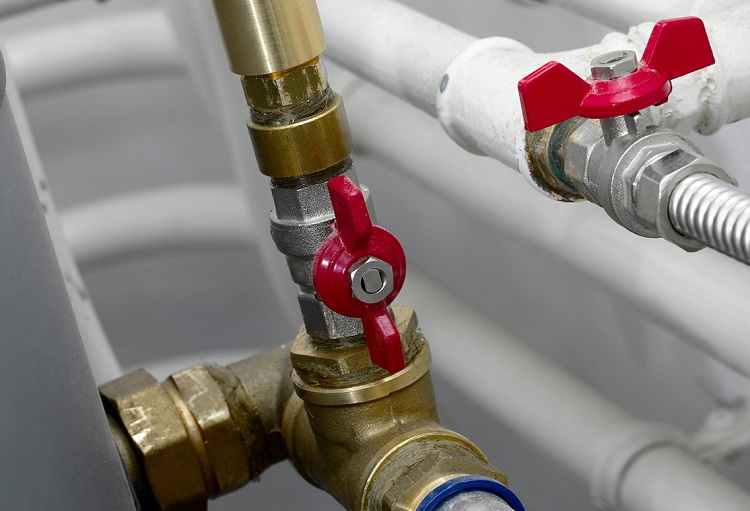

И внутренний, и наружный водопровод оснащают запорной арматурой — кранами и вентилями
Помимо этого, по СНиП наружные водопроводы должны прокладываться вне помещений и соответствовать необходимым нормам и техническим характеристикам. Для защиты такие трубопроводы должны оснащаться изоляцией. В некоторых случаях в систему внутреннего трубопровода необходимо включать насосные приспособления и запасные ёмкости.
Выбор водопровода и его комплектующих является важным пунктом и производится строго по техническим и санитарным нормам.
Пункт 4.4 включает в себя положение, по которому функциональные части трубопроводной системы должны соответствовать всем нормам и техническим характеристикам, а также обязаны быть устойчивыми к коррозийным воздействиям и отложению солевых масс, чтобы аппаратура и комплектующие трубопровода не выходили из строя через короткие сроки эксплуатации. Помимо этого, трубопроводы подлежат проверкам, профилактическим осмотрам и необходимым ремонтным мероприятиям в зависимости от состояния.
Противопожарный водопровод рекомендуется, как правило, объединять с питьевыми или производственными системами, если тип здания позволяет это сделать.
Очень важно при проектировании трубопроводов холодного типа учесть показатели шума. Особенно это относится к жилым объектам
Сети внутренних (холодных) водопроводов
Встречаются тупики и кольцевые водопроводные системы. В тупиковых разрешено на время прекращать поставку воды. Количество пожарных установок в таких водопроводных конструкциях, соответственно с необходимыми параметрами, должно быть количеством до 12 (пункт 9.1).
Кольцевые системы обязательно должны иметь два соединения с наружной сетью, если наблюдается хотя бы один из пунктов: постройки с количеством пожарных систем выше 12, жилые конструкции с количеством квартир больше, чем четыреста, большие клубы со сценой, кинотеатры с числом посадочных мест, превышающих триста, бани, рассчитанные на двести и более посетителей.
Если вводы, соединяющие водопровод с наружной кольцевой системой, присоединяются к разным частям водопровода, то их необходимо оснастить всем необходимым оборудованием (задвижками, вентилями). Вводы обязаны иметь выход на разные участки. Состыковка с одним и тем же участком является нарушением норм.
Для обеспечения нормального напора воды и бесперебойной ее подачи система водоснабжения может оснащаться насосами
Если для увеличения давления и напора воды в трубопроводе нужна установка насоса, то производить её необходимо с учётом всех требуемых технических правил. Вводы трубопроводной системы соединяются перед насосом с монтажом специальной задвижки. Обратные клапаны, являются приспособлениями, которые регулируют поток транспортируемой по трубам воды.
По пункту 9.5 промежутки между питьевой и канализационной магистралью должны соответствовать всем техническим параметрам. По правилам эти расстояния не могут быть меньше 1,5 м. Отступ между трубопроводом и остальными поверхностями в помещениях не может быть менее, чем 0,2 м.
Установка водопроводных магистралей, как правило, проводится в подвалах или на технических этажах. Если в здании не предусмотрен цоколь или чердак, монтаж осуществляется под полом первого этажа, или же под потолком верхнего этажа постройки. Стояки прокладываются в шахтах. В зданиях, которые имеют повышенные требования к строительным нормам, может применяться скрытая установка водопроводов. Стальные трубопроводы, которые соединяются с применением резьбы, запрещается использовать при скрытой установке. Отделку стен после монтажа трубопроводов выполняют с помощью штукатурки.
Коллекторная система — в ней все необходимые запорные приспособления располагаются на входе в квартиру. Особенностью такой системы является то, что ответвления труб на разные нужды идёт от единой системы, расположенной в одном месте. Разрешается применять такую схему в жилых помещениях.
По пункту 9.9 СНиП монтаж внутренних сетей водопроводов и канализаций, которые подпадают под описание предприятий, должен проходить по всем необходимым критериям норм. Система должна быть установлена открыто. Трубы, которые подают техническую воду к устройствам, разрешается прокладывать под полом.
Согласно правилам, труба, подающая горячу воду, должна располагаться выше «холодной» ветки
Нельзя располагать холодные и горячие трубопроводы близко друг к другу без термоизоляции. Трубы, переносящие холодную воду, подлежат установке ниже труб с горячей водой. Также при монтаже труб должен учитываться угол наклона и конденсация влаги на их поверхностях.
Если температура в помещении, где расположен трубопровод, ниже необходимого показателя в 2 °С, то следует это учесть. Находясь в помещении с такой температурой, трубы могут замёрзнуть, поэтому необходимо оснастить их специальной изоляцией, которая предотвратит переохлаждение.
Противопожарные водопроводы
Все расчёты по устройству противопожарного водопровода и необходимым критериям расхода воды указываются в таблицах СНиП для внутренних водопроводов и канализационных систем (см пункт 6). Системы пожаротушения в различных типах зданий монтируются с соблюдением всех необходимых порядков и техники безопасности.
Показатель минимальной траты воды в жилых постройках обычно равен 1,5 л/с с учётом трат на систему пожаротушения. На производствах расход воды на случай пожара должен быть увеличен с учётом объёма постройки и её площади (пункт 6.3).
СНиП № 2. 04. 02 — 84* — внешние сети и сооружения, водоснабжение
Нормативный документ применяется при проектировании наружных сетей централизованного водоснабжения в населенных пунктах и объектах народного хозяйства. При этом дополнительно учитываются существующие схемы развития, использования и охраны вод, генеральные планы городов и промышленных узлов
При выполнении проектирования водопровода одновременно принимаются во внимание характеристики существующих или планируемых к возведению систем водоотведения
В процессе монтажа объеденных хозяйственных, производственных, питьевых водопроводов необходимо предусмотреть охранные зоны для источников водоснабжения, сооружений и трубопроводов. Качество поставляемой воды должно соответствовать ГОСТ 2874—82. При возведении внешних сетей применяются материалы, которые не противоречат правилам Госкомсанэпиднадзора.
Вода, подаваемая для производственных потребностей, должна соответствовать технологическим требованиям
Важно, чтобы она не влияла негативным образом на выпускаемую продукцию и обеспечивала потребности обслуживающего персонала. Вода, которая используется для поливочного трубопровода, должна соответствовать санитарным, агротехническим и гигиеническим требованиям
При принятии важных технических решений рассматривается применение нескольких вариантов. Для определения самого лучшего выполняются технико-экономические расчеты.
Горячие водопроводы
Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.
В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.
СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС
В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.
Внутренние водопроводы, транспортирующие горячую воду
Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.
Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.
