Как сделать самому светодиодную лампу на 220В — схема изготовления

Ремонт драйверов светодиодных ламп

Если стабилизатор тока теряет способность выполнять свои функции, это может привести к порче светодиодов

Важно вовремя определить поломку. Чтобы проверить драйвер светодиодной лампы, на его вход подают 220 В. На выходе исправного драйвера должно появиться постоянное напряжение

Причём его величина будет несколько больше, чем верхний диапазон, указанный на упаковке устройства. Такой способ прост в реализации, но не даёт возможности судить об исправности прибора

На выходе исправного драйвера должно появиться постоянное напряжение. Причём его величина будет несколько больше, чем верхний диапазон, указанный на упаковке устройства. Такой способ прост в реализации, но не даёт возможности судить об исправности прибора.

Чтобы проверить, исправен ли драйвер, сделайте следующее:

1. На выход стабилизатора тока установите резистор. Его сопротивление подбирается с учётом заданного тока. Определяется по закону Ома: R=U/I.
2. Возьмите резистор с расчётным сопротивлением и соответствующей мощностью.
3. Установив резистор, измерьте с помощью тестера напряжение на выходе. Если оно не выходит за пределы рабочего диапазона, устройство исправно.

Второй способ поиска поломок драйвера:

1. Если в устройстве предусмотрен предохранитель, прозвоните его. Тестер должен показать, что сопротивление равно нолю. Если сопротивление стремится к бесконечности, заменяют предохранитель. Если лампа после включения в сеть горит, ремонт окончен.
2. Если предохранитель не перегорел, ищите поломку дальше. Проверьте диодный мост.
3. Если выпрямитель в порядке, придётся выпаять сглаживающий конденсатор и прозвонить его. Маленькое сопротивление, растущее на глазах, указывает на исправность конденсатора.
4. Для простого драйвера подобных проверок будет достаточно, чтобы найти источник проблемы. В сложных стабилизаторах тока вам придётся прозванивать все диоды и электролитические конденсаторы.

Пытаясь найти поломку, учитывайте принцип работы схемы:

• Линейная. В таких драйверах защита от перепадов напряжения осуществляется с помощью резисторов 5-100 Ом. Одно сопротивление ставят на вход выпрямителя (диодный мост). Для уменьшения мерцания параллельно нагрузке подключают электролитический конденсатор большой ёмкости.
• Импульсная. В этих преобразователях стоят микросхемы, имеющие защиту от всех угроз – перегрева, перегрузок и перенапряжений. Они не должны ломаться, но с китайскими драйверами всё случается.

Проблема ремонта драйверов заключается в сложности подбора нужных микросхем. Особенно, если стабилизатор сделан в Китае.

Если ни один способ не позволяет найти причины поломки стабилизатора тока, придётся обратиться к специалисту. Или купить другой драйвер.

Сборка конструкции

Хотя вариантов изготовления светодиодной лампы множество, мы рассмотрим пример с использованием старой люминесцентной лампочки. Они часто встречаются в домах и квартирах, потому проблем с поиском заготовки возникнуть не должно.

1. Главные интересующие нас компоненты люминесцентной лампы это цоколь и отражатель. Тут располагаются объединенные в электросхему элементы. Они отвечают за включение лампочки. Потому разбирайте корпус очень аккуратно, дабы не повредить конструкцию. Иначе придется искать другую люминесцентную лампу, пока не научитесь разбирать ее.
2. Непосредственно та схема, которая используется на люминесцентной лампе, для создания светодиодного устройства нам не подойдет. Ее следует разобрать.
3. Из цоколя потребуется использовать предохранитель. Потому извлекать ее из схемы не нужно.
4. Потребуется и сам диод. Обычно там применяют диоды марки 1N4007.
5. Для новой схемы добавляется электролит. Подойдет практически любой, но только напряжение его должно быть минимум 50 Вольт, а емкость от 100 мкФ и выше.
6. Следующая необходимая нам деталь исходной конструкции конденсатор. Его емкость составляет 1 мкФ, напряжение 630 Вольт.

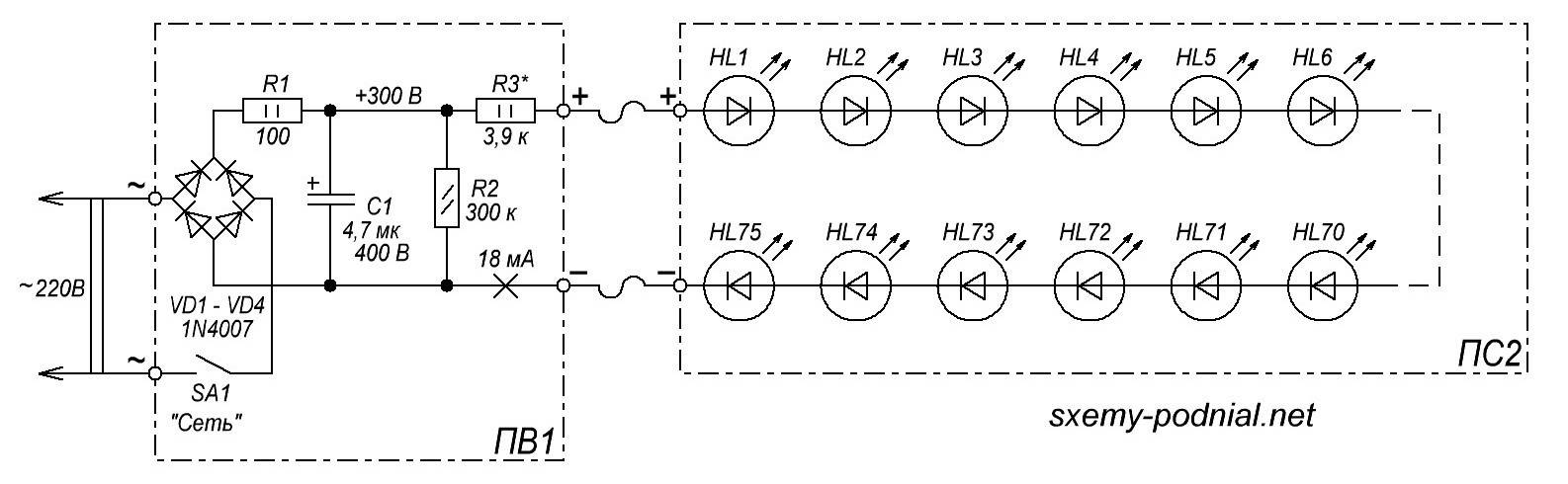

7. Самый главный элемент для будущей светодиодной лампы это непосредственно сами светодиоды. Можете задействовать элементы из светодиодных лент. Их разрезают на участки, содержащие по 3 диода. Для питания этого участка используется напряжение 12 Вольт. Для нашей лампы потребуется взять 4 таких отрезка. Ниже приведена схема, согласно которой выполняется сборка всех компонентов будущей лампы.
8. Чтобы не возникало проблем с разбалтыванием светодиодов в цоколе, посадите их на любой клей. Желательно что-то из разряда супер-клея.
9. А для кусков диодов лучше использовать каркас. Вооружитесь для этих целей любым плотным материалом, который гнется. Исключением является металла и любой проводящий ток материал. Многие мастера используют пенокартон, свернутый в трубочку. Ее диаметр должен оказаться немного меньше, чем диаметр цоколя. Пенокартонную конструкцию лучше дополнительно насадить на клей для лучшего сцепления.
10. Грубо говоря, самодельные светодиодные лампочки, использующие питание на 220 Вольт это цоколь с основанием для кусочков светодиодной ленты. Отрезки ленты крепятся снаружи трубочки пенокартона, что образует светящуюся часть лампы. Все просто, как вы сами можете убедиться.
11. Согласно схеме, светодиодные отрезки ленты соединяются последовательно. При этом на деле они будут находиться друг над другом. Если есть необходимость, количество уровней из отрезков ленты можно увеличить, повысив тем самым яркость лампы. Только в этом случае потребуется выбрать конденсатор с электролитом, соответствующие мощности светильника с увеличенной емкостью.
12. Приклеивание ленты на пенокартонное основание рекомендуется с помощью жидких гвоздей. Так вы сможете подкорректировать расположение светодиодов. Супер-клей возьмется намертво. И если сделать что-то не совсем ровно, исправить это вы уже не сможете.
13. Саму ленту не редко заливают жидкими гвоздями. Снаружи остаются только сами светодиоды. Так светильник будет выглядеть оригинальнее, а клей дополнительно сможет защитить устройство от механических нагрузок.
14. Подобные собранные устройства на 220 Вольт могут питаться и от напряжения 40 Вольт.
15. Если использовать напряжение 220 Вольт, каждый отрезок ленты с диодами получит напряжение 11,5 Вольт.
16. Если же повысить его до 240 Вольт, идущее на отрезки светодиодов напряжение станет 12 Вольт.
17. Подобные моменты позволяют понять, что сделанные лампы не будут опасаться перепадов напряжения.
18. Собрав конструкцию согласно схеме, вы получите лампу с приличной эффективностью излучаемого света.

Есть ли у подобной схемы недостатки? Да. Но он один, хотя и существенный.

Проблема собранной схемы в том, что вы получаете электрическую открытую связь, заключенную между электрической сетью на 220 Вольт и светодиодами. Потому обращение с подобными устройствами потребует повышенного внимания. Но если соблюдать элементарные правила безопасности, проблем с эксплуатацией самодельной лампочки возникнуть не должно.

https://youtube.com/watch?v=4OVoWexJcLM

Хотя процесс самостоятельной сборки светодиодной лампы не является сложным, при отсутствии элементарных знаний в данной сфере есть минимум две причины отказаться от самостоятельных попыток собрать конструкцию:

1. У вас просто может ничего не получиться, если не разбираться в схемах.
2. Собранная кустарным способам лампочка может навредить всей проводке вашего дома, привести к печальным последствиям.

Если же опыт есть, хотя бы из личного интереса стоит попробовать собрать нечто подобное.

Разработка схемы светодиодной лампочки

Чтобы не было жалко, используем старую перегоревшую галогенную лампу GU4

Нам также понадобятся: светодиоды (количество неважно); быстросохнущий и хорошо схватывающий клей; обрезки медных проводков; небольшой кусочек тонкого алюминия (например, от жестяной банки); резисторы

Для тех, кто не очень разбирается в тонкостях радиоэлектроники, чтобы разработать схему, можно и даже нужно воспользоваться он-лайн калькулятором. Этот калькулятор поможет посчитать количество нужных светодиодов, необходимое выходное напряжение источника питания, сопротивление резисторов.

Процесс производства светодиодных лампочек

Далее процесс домашнего производства лампочек будет выглядеть следующим образом:

снимаем стекло; осторожно вынуть из корпуса лампы всю замазку; вынуть лампочку из отражателя: перевернуть лампочку вверх цоколем и аккуратно ударить молотком по цокольным выходам (ножкам); сделать круглый шаблон из бумаги, который потом наклеиваем на кусок алюминия и вырезаем круг; дыроколом можно выбить необходимое количество дырочек; положить алюминиевый круг на подставку и вставить в отверстия светодиоды так, чтобы анод одного и катод другого были друг рядом с другом; между светодиодами клеевым пистолетом нанести клей. Тем самым мы приклеиваем элементы и одновременно разграничиваем их друг от друга; обрезать ножки до нужной длины; спаять светодиоды последовательно друг с другом по четыре штуки минус с плюсом

У нас получится несколько цепей по четыре элемента в каждой; спаять все плюсовые ножки получившихся цепей; к минусовым выводам вертикально припаять резисторы; к полученным группам выводов припаять медные проводки; всё свободное пространство между светодиодами и резисторами заполнить клеевым пистолетом (если это не было сделано раннее); готовый диск со светодиодами устанавливаем на отражатель разобранной лампы. Диск приклеиваем любым клеем, которым мы уже пользовались в процессе работы; после того как клей застыл, на обратной стороне (цоколе) отмечаем плюс (“+”) и минус (“-“); обрезаем выведенные концы медной проволоки до нужной длины; подключаем готовую лампочку к источнику питания.

Как пользоваться он-лайн калькулятором при создании лампы своими руками

На протяжении всей работы сверяемся с он-лайн калькулятором, где будет необходимо заполнить поля:

• Source voltage – напряжения источников питания 220 или 12 вольт;
• Diode forward voltage – напряжение светодиода, которое зависит от цвета светодиода;
• Diode forward current – сила тока миллиамперах. Эти параметры указаны на упаковке;
• Number of LEDs in your array – количество светодиодов, используемое в лампе.

В этой рабочей форме отмечаем значение wiring diagram, после чего нажимаем кнопку design my array. После всех процедур схема соединения светодиодов и резисторов готова.

Имеющиеся в продаже светодиодные лампы, конечно, лучше самодельных. Но надо владеть очень большой информацией, чтобы разбираться в них и не быть разочарованным в своей покупке. Именно светодиодные лампы, сделанные своими руками, помогут разобраться во всех тонкостях светодиодов и лампочек из них.

Как работает светодиодная лампа

Источником света светодиодной лампы является светоизолирующий диод, который состоит из полупроводникового кристалла с двумя проводниками (катод и анод) и оптической системы. Далее в тексте будет использоваться аббревиатура SD или LED.

Когда электрический ток проходит через полупроводник в прямом направлении, носители заряда (электроны и дырки) рекомбинируют. В результате этого происходит оптическое излучение фотонов (за счет перехода электронов на другой энергетический уровень).

Также в лампе есть драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и отводит лишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

На схемах светодиоды условно обозначают как диоды со стрелками, указывающими на оптическое излучение.

Выпускаемые светодиодные лампы на 220В могут отличаться внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в светильниках осуществляется с помощью светодиодов, количество и размер кристаллов которых могут варьироваться в зависимости от мощности и охлаждающей способности. Его цветовой спектр определяется веществом, входящим в структуру каждого кристалла.

Чтобы добраться до контроллера загрузки, нужно аккуратно снять защитную «юбку» с фонаря. Внизу откроется печатная плата или монтажный узел соединённых между собой радиоэлементов.

На входе драйвера находится диодный мост, соединенный с электрическим цоколем лампы, контактирующим с патроном. Благодаря ему переменное напряжение питания выпрямляется в постоянное, поступает на плату и через нее подается на светодиоды.

Для лучшего рассеивания излучаемого потока и защиты кристаллов от контакта, а также для предотвращения их контакта с посторонними предметами снаружи установлено рассеивающее защитное стекло (прозрачная пластиковая колба). Поэтому его внешний вид очень напоминает традиционные источники света.

Для вкручивания лампочки в патрон ее цоколя изготавливают типоразмеров Е14, Е27, Е40 и т.д. Это позволяет использовать айс-лампу в домашней сети, не меняя проводку.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

• пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
• шумы при пуске и работе;
• невозможность запуска при пониженной температуре;
• длительный старт — от момента включения проходит порядка 1-3 секунд.

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

• фазный провод подается на вход дросселя;
• с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
• со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

https://youtube.com/watch?v=8fF5KQk4L2k

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Параллельное соединение светодиодов

В данной ситуации все происходит наоборот. На каждом светодиоде уровень напряжения одинаковый, а сила тока состоит из суммы токов, проходящих через них.

Следуя из вышесказанного делаем вывод, если у нас есть источник в 12В и 10 светодиодов, блок питания должен выдерживать нагрузку в 0,2А (10*0,002). Исходя из вышеупомянутых расчетов — для параллельного подключения потребуется токоограничивающий резистор с номиналом 2,4 Ом (12*0,2).

Характеристики каждого светодиода даже одной серии и партии всегда разные. Если другими словами: чтобы засветился один, необходимо пропустить через него ток с номиналом 20 мА, а для другого этот номинал может составлять уже 25 мА.

Таким образом, если в схеме установить только одно сопротивление, номинал которого был рассчитан ранее, через светодиоды будет проходить разный ток, что вызовет перегрев и выход из строя светодиодов, рассчитанных на номинал в 18мА, а более мощные будут светить всего на 70% от номинала.

Исходя из вышесказанного, стоит понимать, что при параллельном подключении, необходимо устанавливать отдельное сопротивление для каждого.

• Недостатки параллельного подключения:
• Большое количество элементов.
• При выходе одного диода из строя увеличивается нагрузка на остальные.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

• маломощный паяльник (25-40 Вт);
• флюс (желательно нейтральный);
• оловянно-свинцовый припой;
• кусачки и пласкогубцы;
• многожильные медные провода в изоляции с сечением 0,35-1 м2;
• изолента (термоусадочная трубка);
• мультиметр;
• печатная плата.

Перечень компонентов зависит от того, какой блок питания необходимо сделать.

Пример расчета

Самая простая схема для подключения светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается мощность блока, базируясь на параметры источников света. Вольтаж должен быть на 20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение зависит от падения вольтажа на светодиоде.

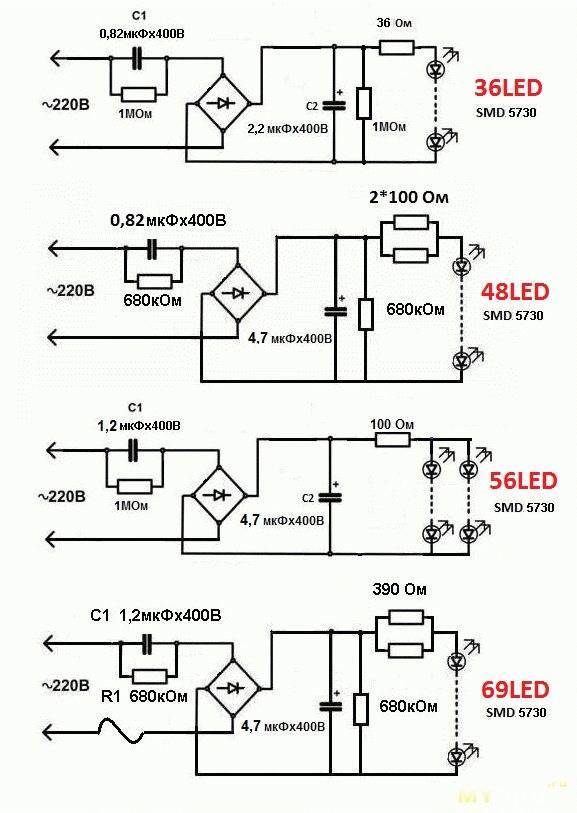

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х разнонаправленные диодов, задача которых – превратить синусоидальный переменный электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор (для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения (если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного светодиода (например, 3Вт) подойдет стабилизатор-драйвер, созданный на основе микросхемы LM317 и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая, ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно сделать из зарядного устройства мобильного телефона, если немного усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В. Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются только показателями входного напряжения. При выборе необходимо учесть, что падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера. Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды, микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на плате. Чтобы повысить качество пайки, желательно залудить места, куда будут ставиться компоненты. Для этого капается немного флюса, на паяльник берется припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку наносится капля флюса, берется паяльник и подносится к припаиваемой ножке. Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть. Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате, припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую – проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При соприкосновении элемента, паяльника и проволоки последняя плавится, флюс вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Разновидности светодиодов

Светодиоды (LED) – это электронные полупроводниковые приборы, которые могут излучать свет при пропускании по ним тока. Существует несколько разных типов светодиодов.

• Одноцветные светодиоды – это светодиоды, способные излучать только один цвет света. В зависимости от используемого материала для изготовления полупроводникового слоя, могут быть светодиоды красного, зеленого, синего, желтого или другого цвета.
• RGB светодиоды – это светодиоды, которые используются для многоканальной цветовой регулировки. Они состоят из трех одноцветных светодиодов: красного, зеленого и синего. Различный синтез цветов создаваемый RGB светодиодами позволяет формировать практически любой цвет.
• Белые светодиоды – это светодиоды, которые излучают белый свет. Для создания белого света при проектировании белых светодиодов используется комбинация кристаллов различного цвета.
• Светодиодные матрицы – это структуры состоящие из большого количества светодиодов и применяемые в в производстве светодиодных экранов и световых вывесок.

Разнообразие цветов, форм и размеров светодиодных приборов делает их уникальными и популярными в производстве различных устройств, в том числе и светодиодных ламп на 220В.
