Как перепаять гирлянду чтобы не мигала, примеры
Освободив плату от корпуса и получив полный доступ к ней определяю, что конкретно в микросхеме надо закоротить, чтобы светодиодная гирлянда не мигала, а горела постоянно. Мне за всё это время попадались платы 3-х видов, какие показано на фотографиях ниже.
На микросхемах HJ1220 (CF2), D-4 (XX803B) — все детали собраны на одной стороне платы, а дорожки их соединяющие — на другой. И одна микросхема кардинально отличающаяся от всех предыдущих — 803-2a2. Все детали и дорожки собраны на одной стороне, другая сторона пустая.
На последней тиристоров в привычном виде нет. Платы отличаются друг от друга, поэтому и методы их распайки разные.

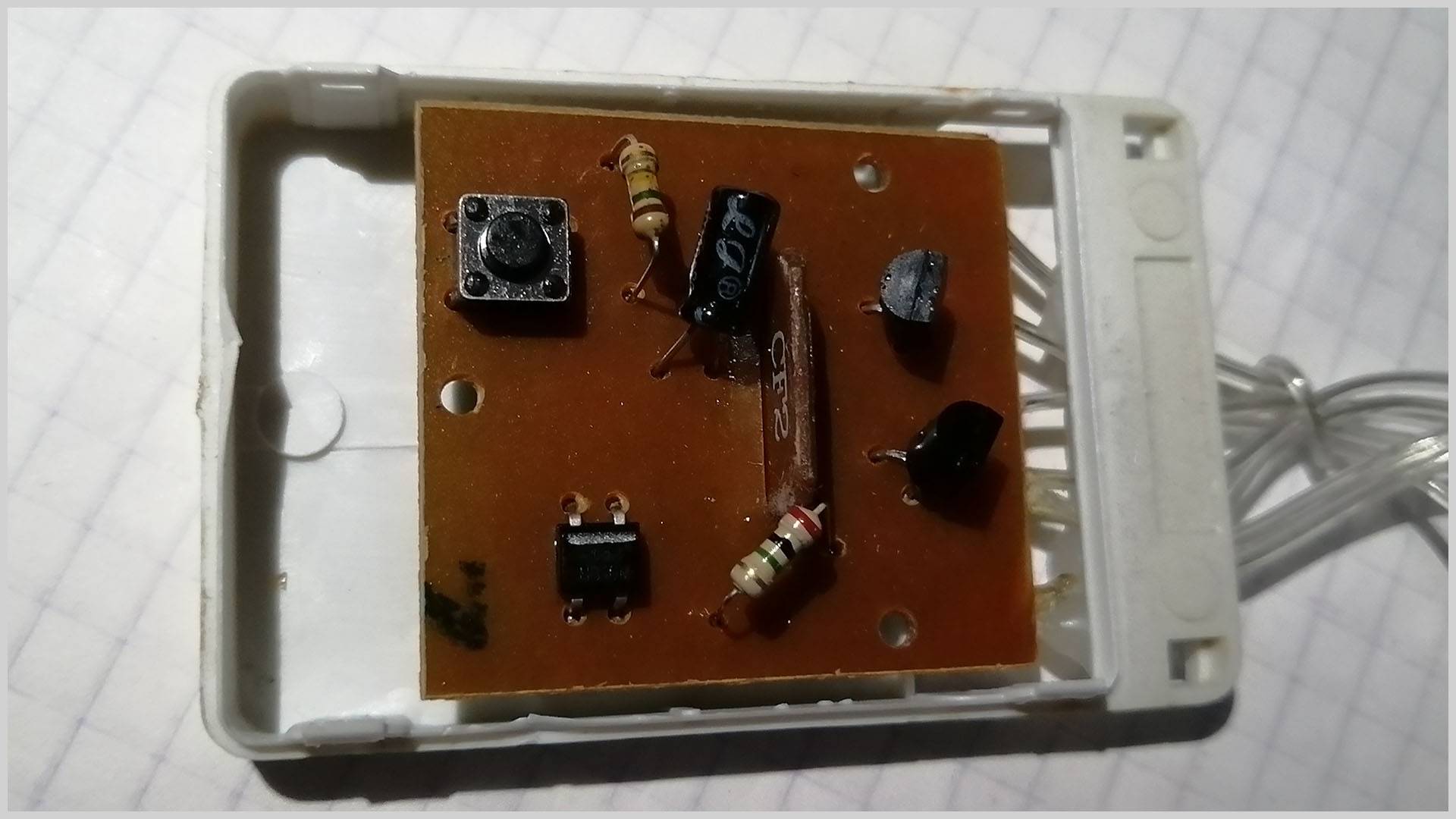

Плата HJ1220 с двумя тиристорами
Тиристоры хорошо видны. Значит надо поставить перемычку между контактами тиристоров так, чтобы они не работали. Расстояние между контактами в данном случае маленькое, поэтому я не использовал никакой проволоки, просто замкнул их припоем.

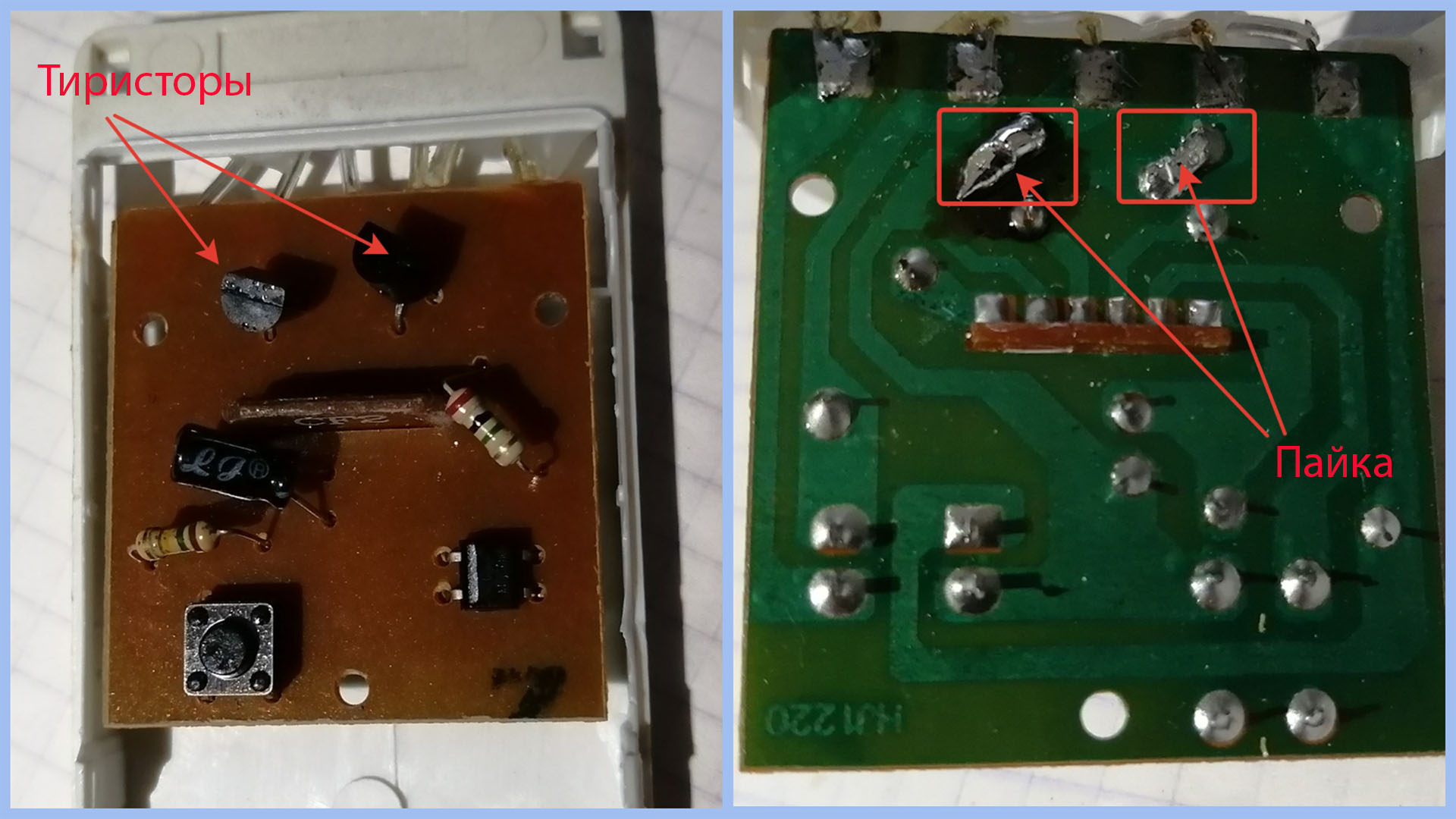

В левой части изображения ниже сторона платы на которой хорошо видны тиристоры. В правой части изображения видна пайка, это замкнутые между собой ножки тиристоров.
Плата HJ1220, вид с двух сторон
Переделывал гирлянду уже давно, больше года назад. Поэтому чистой, не паяной платы показать не могу. Результат работы обозначен на фото стрелками. Все отлично функционирует. Огни на гирлянде горят постоянным светом, не мигают.
Подобных плат много, но идея как сделать чтобы гирлянда не мигала, а горела постоянно у всех одинаковая. Нужно исключить из цепи тиристоры. Найдёте тиристоры на плате, замкнёте меж собой их ножки и гирлянда перестанет мигать, и будет гореть постоянно.

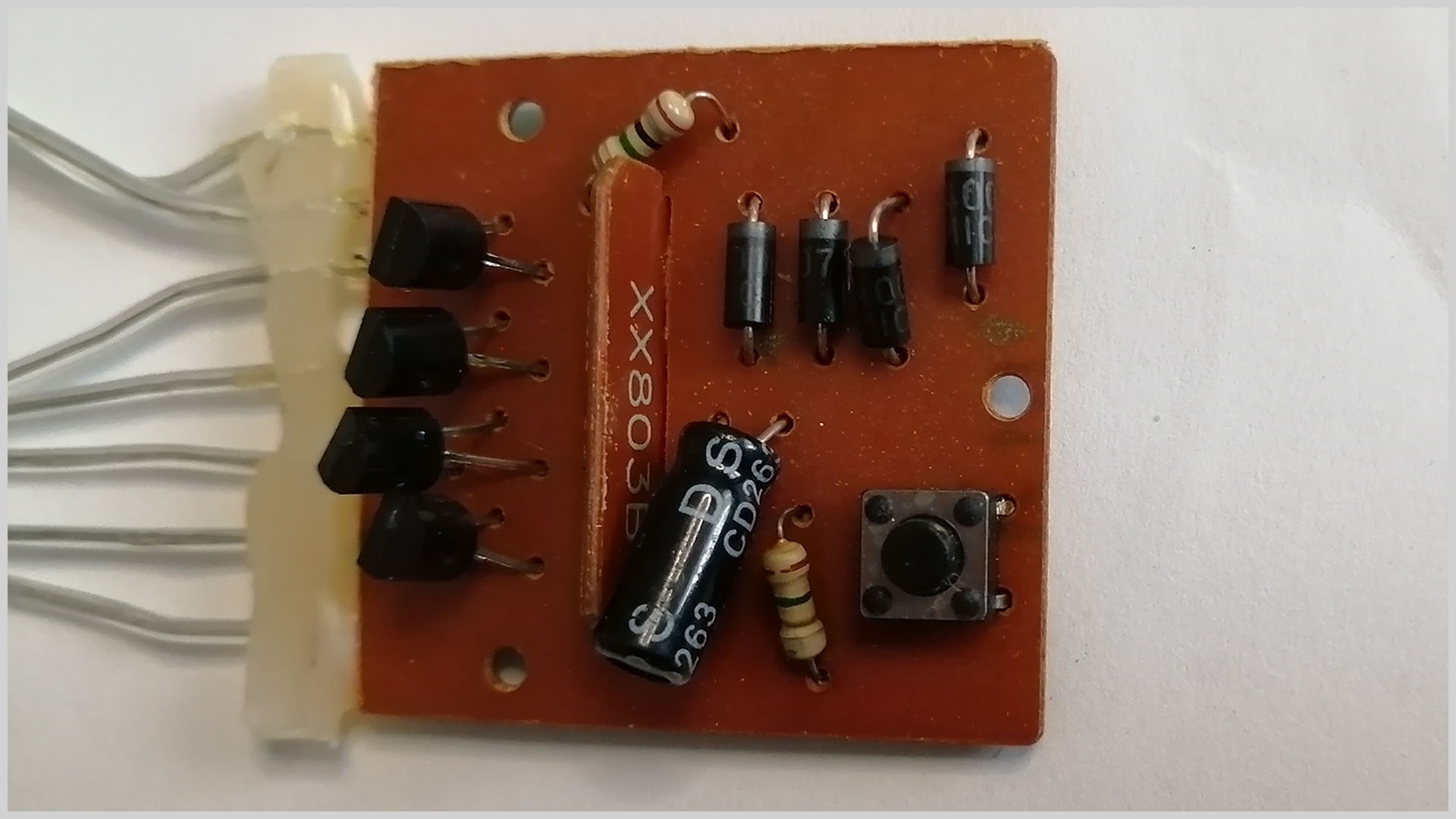

Плата D-4 (XX803B) с четырьмя тиристорами
Эта плата отличается от предыдущей количеством тиристоров. Принцип остаётся прежним. Замыкаем ножки тиристоров, тем самым исключаем их из цепи. Питание прерываться не будет.
Плата D-4 (XX803B) — вид с двух сторон
Соединив эти точки сделаем так, чтобы питание на лампочки подавалось сразу, независимо от контроллера XX803B. Я сделал как показано на фото, расстояние между контактами небольшое и можно соединить их используя только припой.
Результат моей работы виден на фото ниже слева. На второй гирлянде я соединил немного иначе, как на фото справа.
Плата D-4 (XX803B) — способы пайки
По окончании работы всё проверил, в обоих случаях гирлянды не мигают, а горят постоянно. Что и требовалось сделать.
Плата 803-2a2 без отдельных тиристоров
С такой микросхемой столкнулся впервые. Здесь всё отличается от предыдущих. Детали и дорожки собраны на одной стороне, вторая сторона платы пустая.
Информации о такой плате в инете не нашёл, потому стал пробовать сам. Отдельных тиристоров тут тоже нет, но есть какое-то устройство, которое управляет режимами мигания. Вот его и надо исключить из схемы.

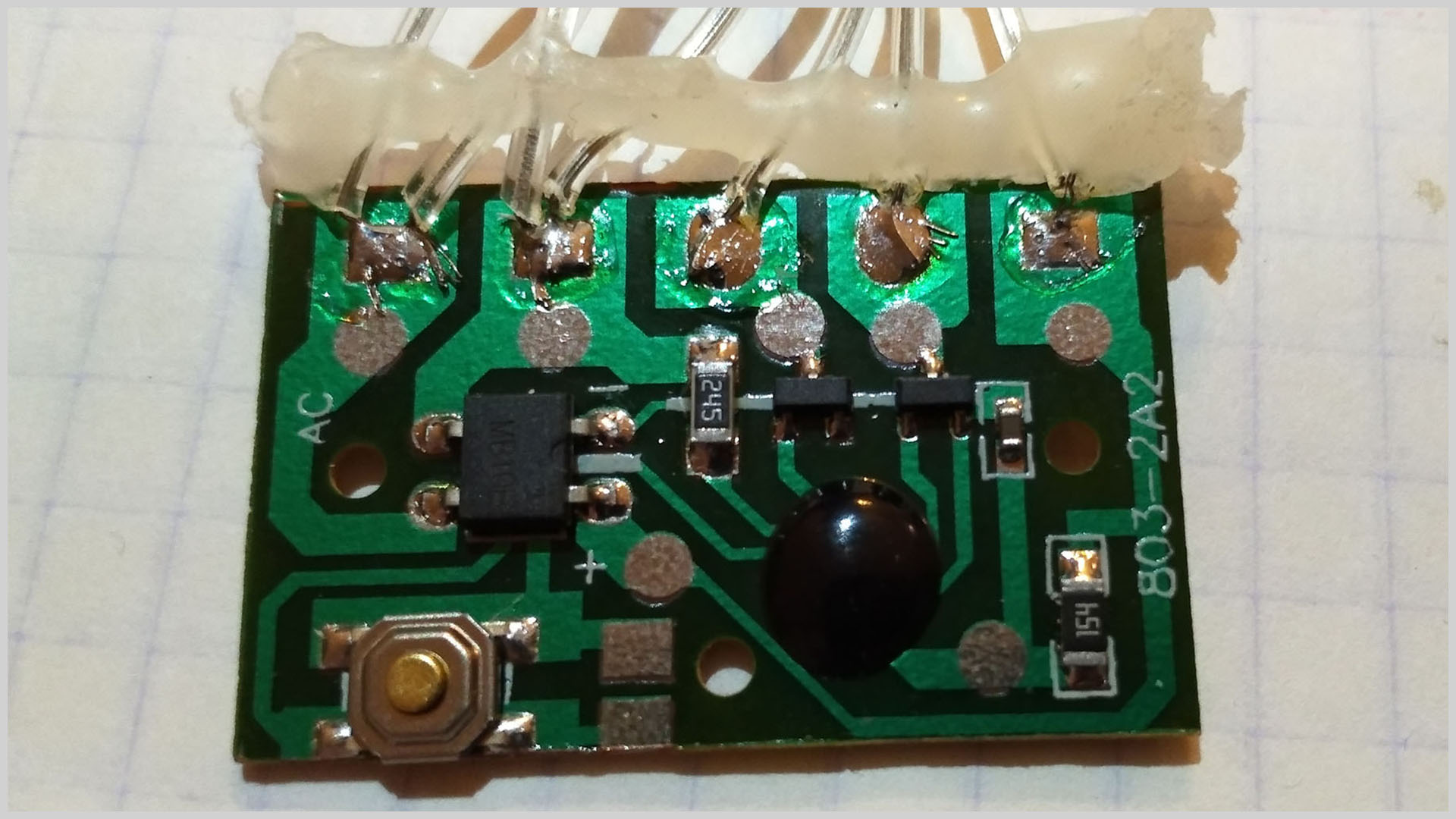

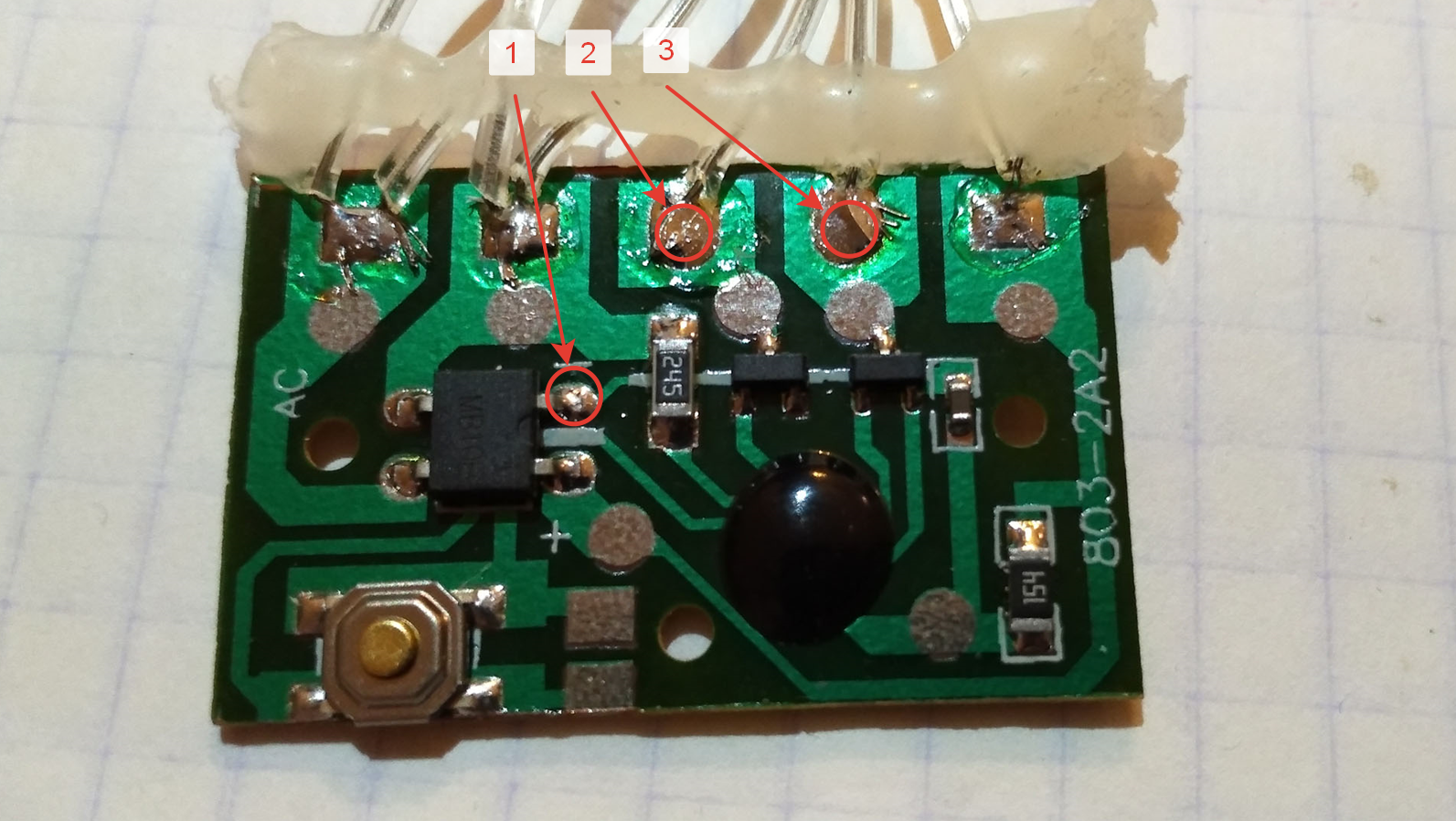

Плата 803-2a2
Не буду вас мучить теорией, скажу сразу, что нужно соединить точки 1, 2 и 3. То есть подать постоянный ток на обе линии гирлянды в обход устройства, которое управляет режимами мигания.
На плате «803-2a2 расстояние между контактами больше, поэтому я использую кусок проволоки, которым соединяю все три точки.
Сначала я располагаю плату на ровной поверхности, прижимаю провода тяжелым предметом, чтобы при пайке ничего никуда не убежало. И соединяю указанные три точки при помощи проволоки и паяльника.
Плата 803-2a2. Процесс пайки по шагам 1 – 4
По окончании пайки проверил, всё работает как надо. Лампочки горят постоянно, не мигают. Значит всё сделано правильно, можно упаковывать плату в корпус.

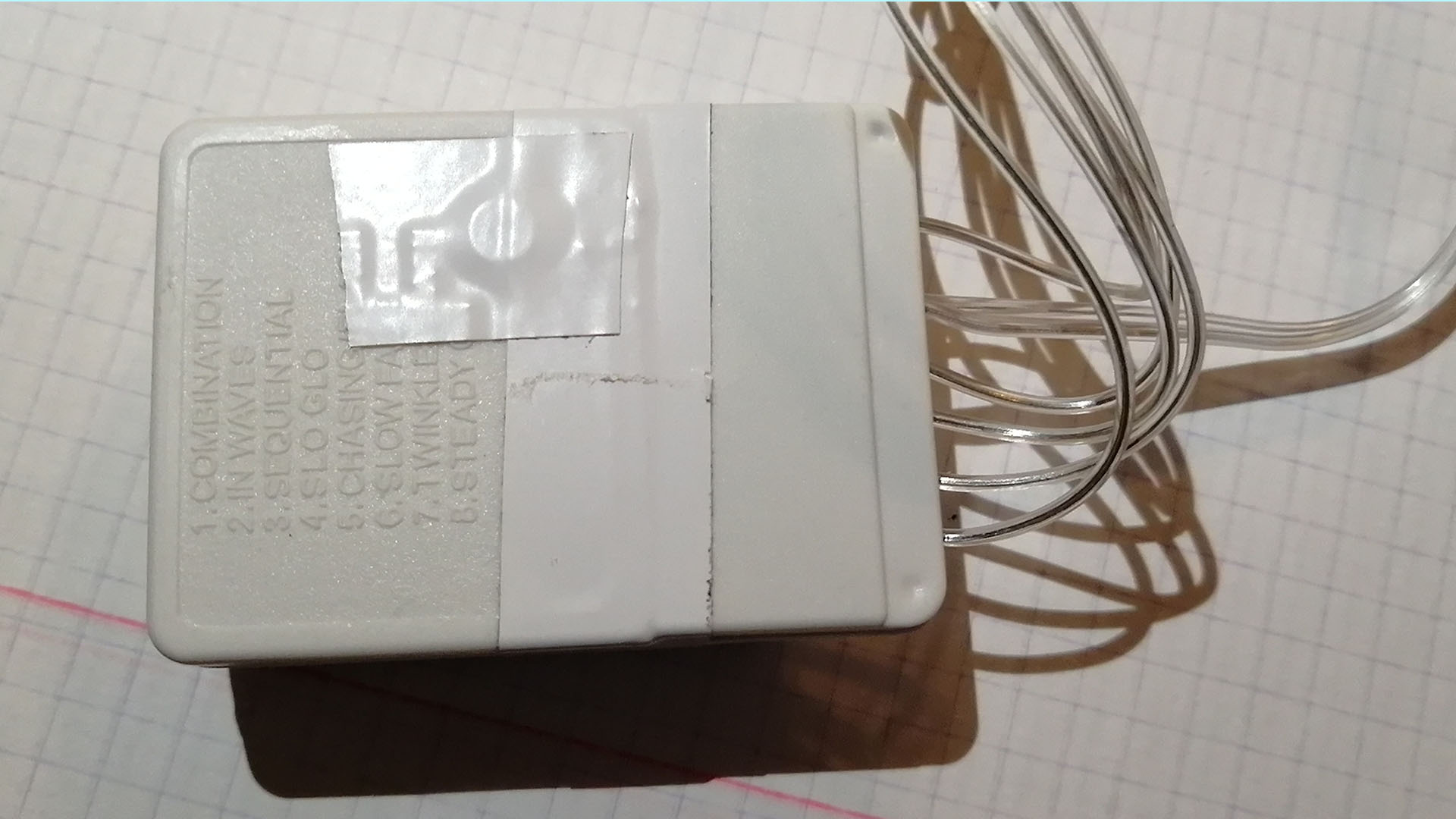

Когда блок управления собран, я обычно заклеиваю изолентой кнопку, за ненадобностью.
Можно также обмотать изолентой корпус для удержания крышки, если не удалось её аккуратно снять, крепёжные элементы поломаны и она плохо держится.

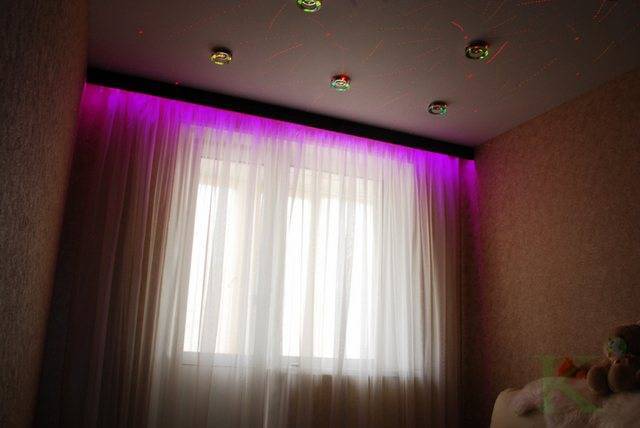

Подсветка оконного карниза
Подсветка оконного карниза – это один из последних трендов в интерьерном дизайне, который придает неповторимого шарма помещению. С помощью светодиодной подсветки можно создать эффектную атмосферу и подчеркнуть стильность оконного декора.
Для установки подсветки оконного карниза потребуются следующие материалы и инструменты:
- Светодиодная лента
- Трансформатор питания
- Провода
- Клемма для подключения проводов
- Крепления для монтажа ленты
Перед началом монтажа подсветки необходимо провести расчет мощности подсветки окна. Для этого учитывайте ширину окна и возможности трансформатора питания. Примеры расчета мощности можно найти в технической документации к светодиодной ленте.
Для монтажа светодиодной ленты на оконный карниз существует несколько вариантов. Ленту можно монтировать непосредственно на карниз, либо под шторами. При монтаже под шторами рекомендуется убедиться, что свет от подсветки будет равномерно распределен по всей ширине окна.
Установка светодиодной подсветки окна требует аккуратности при монтаже проводов. Все провода должны быть скрыты, чтобы не портить внешний вид интерьера. При этом необходимо учесть правила безопасности и не допускать перегрева проводов или повреждения изоляции.
Для подключения светодиодной ленты к трансформатору питания используйте клемму. Для этого соедините провода с соответствующими контактами на клемме. Убедитесь, что соединения надежны и не имеют зазоров.
Преимущества светодиодной подсветки оконного карниза:
- Экономия электроэнергии: светодиодная лента потребляет меньше тока по сравнению с другими источниками света.
- Долгий срок эксплуатации: светодиодная лента имеет большой ресурс работы.
- Разнообразие возможностей: светодиодная лента доступна в разных цветах, длинах и мощностях, что позволяет выбрать подходящий вариант для каждого интерьера.
- Эстетический вид: светодиодная подсветка окна смотрится эффектно и придает помещению особый шарм.
Важно учесть основные рекомендации при монтаже светодиодной подсветки окна
Во-первых, обратите внимание на ширину окна и выберите подходящую длину светодиодной ленты. Во-вторых, установите трансформатор питания так, чтобы он был недоступен для детей и животных. И, наконец, не забудьте правильно подключить светодиодную ленту к трансформатору и проверить работу подсветки перед окончательным монтажом
И, наконец, не забудьте правильно подключить светодиодную ленту к трансформатору и проверить работу подсветки перед окончательным монтажом.
Идея N5. Ретро гирлянда
Ретро гирлянды популярны при оформлении фотозон, террас, беседок, витрин и других объектов. И вовсе не обязательно приобретать готовое изделие, так как собрать ее под силу каждому. Для этого вам понадобиться: соединительный провод (хорошо обзавестись проводами в тканевой изоляции), патроны (наиболее удобные модели с зажимами под провода), непосредственно сами лампочки накаливания (можно брать и светодиодные), вилка и переключатель. В данном примере рассмотрим последовательное соединение лампочек, некоторые патроны будем использовать со встроенным переключателем.
- Нарежьте провода на кусочки нужной длины – они будут определять расстояние между точками свечения. Рис. 13: нарежьте провода отрезками
- Зачистьте на концах изоляцию проводов, в этих местах они будут подключаться к патрону, поэтому длина жилы должна быть соответствующая.
Рис. 14: зачистите концы проводов
- Если вы используете провод с тканевой изоляцией, то ее край необходимо фиксировать с помощью изоленты, чтобы ткань не растрепывалась дальше. Рис. 15. зафиксируйте изоляцию с помощью изоленты
- Разберите сам патрон и проденьте провода в крышку патрона.
Рис. 16: проденьте провода в крышку патрона
- Подключите концы проводов к контактам патрона Рис. 17: подключите провода к патрону
- Соберите корпус патрона, лишнюю длину проводов из-под крышки следует аккуратно вытянуть, не допуская излишних усилий, чтобы не ослабить контакт.
Рис. 18: соберите корпус патрона
- Ту же процедуру повторите и с остальными патронами, После чего можете произвести фиксацию лампочек в них.
- Провод от последней лампочки разрежьте, вам понадобится из него одна жила, которую нужно подключить в разрыв переключателя. Рис. 19: подключите переключатель
- Края провода подключите к штепсельной вилке, для этого их необходимо завести в паз каждого контакта и зажать при помощи отвертки. Остальной провод упорядочьте, чтобы он не выпирал, корпус вилки должен нормально закрываться.
Рис. 20: края провода подключите к вилке
Ретро гирлянда готова к использованию – включите в розетку и наслаждайтесь. При желании вы можете дополнить антураж гирлянды потемневшим проводом или патроном – их можно окрасить в соответствующий цвет. Для большего лоска провода окрашивают золотистой или бронзовой краской.
Готовая гирлянда в ретро стиле из лампочек
Как устроена гирлянда
samelectrik.ru
Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами.
Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым.
У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой.
Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.
На фото слева четыре чёрные детальки — это тиристоры. Синяя рядом — конденсатор, маленькие светлые по краям — резисторы, позади платки с микросхемой — диод и кнопка.
На фото справа обратная сторона платы, два провода снизу — питание от сети, ряд проводов сверху — линии веток каждого цвета и общий.
Повреждение светодиода
Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?
Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.
К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).
Понадобится мультиметр и его несколько модернизированные щупы.

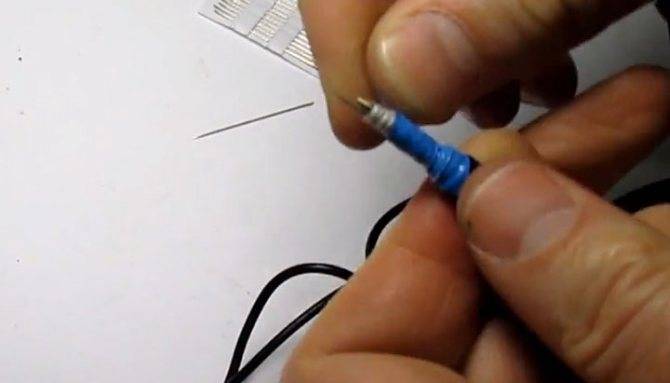

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.
Сверху все заматываете плотным слоем изоленты.
Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.
Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.
И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:
то исправный светодиод от батарейки мультиметра должен загореться.
Если это подсветка 220V, то сверяете показания мультиметра.
На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.
Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.
https://youtube.com/watch?v=tjzJD_uv8zo
Возможные причины поломки
Перед тем как приступить к ремонту неисправной гирлянды, нужно выявить причины неполадки. Проблема может заключаться в следующем:
- перетёртые провода на вилке;
- перегоревшие лампы;
- перегорание предохранителя или самой схемы;
- неисправность контроллера;
- неполадки в работе светодиодов;
- обрыв соединения контакта с патронами.
Некоторых не останавливает перегорание одной или двух ламп на гирлянде. Изделие по-прежнему продолжают использовать, хотя это выглядит не эстетично. Тем более такую неполадку легко устранить.
Разбитые лампы
Одну или несколько разбитых ламп легко заменить. Гирлянду отключают от сети, снимают разбитые детали и на их место вкручивают новые. Если под рукой не оказалось новой запчасти, можно отрезать неработающий патрон и соединить провода. Для этого понадобятся канцелярский нож и изолента под цвет проводов.
Патрон разбитой детали обрезают ножом. Контакты зачищают от резиновой оболочки, скручивают вместе две обрезанные части. Витки плотно обматывают изоляционной лентой. Гирлянду подключают к сети и проверяют её работу. При правильном подсоединении проводов изделие должно работать. Если изделие будет эксплуатироваться ещё несколько лет, то все хрупкие лампы лучше заменить небьющимися деталями.
Не горит вся гирлянда
В некоторых случаях гирлянда не загорается полностью, хотя все лампы исправны. Тогда необходимо проверить работу сетевого шнура и блока управления. Сначала проверяют целостность провода — он может быть перебитым или оборванным. Затем осматривают контактные соединения платы.
Если с контактами и шнуром все в порядке, то проблема заключается в плате. Блок управления можно заменить стартером от люминесцентной лампы на 220 В. Необходимо проверить подключение светодиодов, они могут соединяться анодами или катодами. В первом варианте схему полностью переделывают и заменяют катодным подключением. Замену проводят обязательно, так как нормальная работа стартера обеспечивается тем, что на анод напряжение должно поступать через пятиваттный резистор. В цепь также подключают диоды, через них проходит обратный сетевой ток.
Этот способ починки используют в том случае, если перестал работать контроллер, а также когда лампы не мигают. Схему дешёвого китайского изделия лучше не ремонтировать из-за её хрупкости.
Не работает один цвет
В разноцветных изделиях иногда перестают работать определённые цвета. Причина этой поломки — неполадки цветового сектора. В первую очередь разбирают блок питания и проверяют соединение всех контактов. Если с ним все в порядке, то проблема заключается в перегоревшей лампе.
В современных изделиях светодиоды одного цвета соединены последовательно, поэтому при перегорании одной лампы прекращает свою работу вся секция. Ремонт светодиодной гирлянды своими руками хлопотный: необходимо разрезать её пополам и проверить лампы, затем каждую половину делят ещё на две части и так до конца изделия до тех пор, пока не выявится испорченная деталь.
Можно для проверки секций использовать тестер с иголками вместо щупов. На каждом участке цепи иглой последовательно пробивают токоведущую жилу и сравнивают показания сопротивления. Возле поломанной лампы показатель будет значительно отличаться от остальных. Так ремонтируют неразборные электрические гирлянды.
У советских изделий без коробки-переключателя все светодиоды вкручиваются в отдельные патроны, поэтому неисправность можно найти путём присоединения рабочей детали к каждому патрону. А также найти перегоревший участок помогает тестер, им замеряют сопротивление каждой лампочки.
Схема светодиодной гирлянды
Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.
При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.
Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.
Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.
Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.
Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.
Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.
При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.
Светодиодная лента

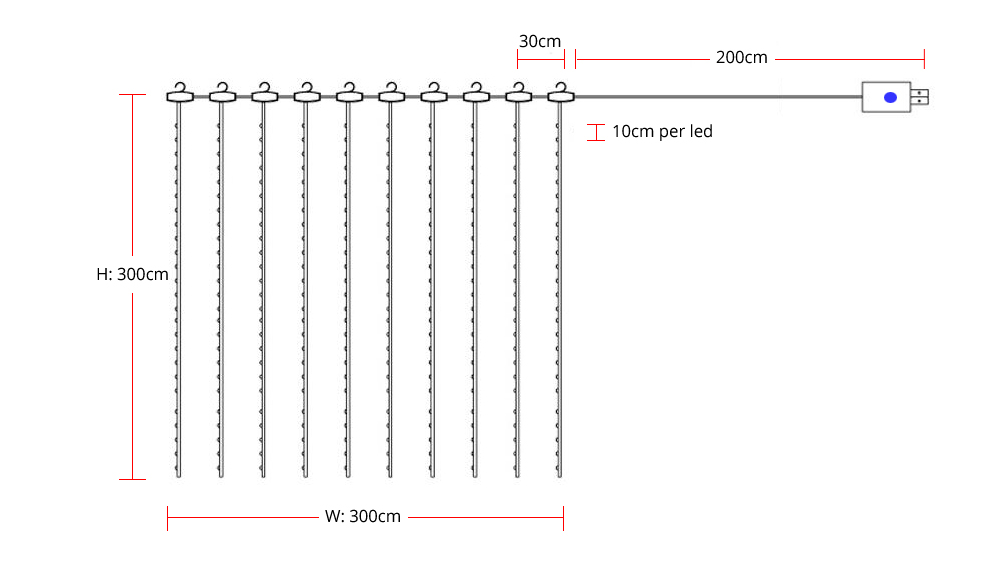

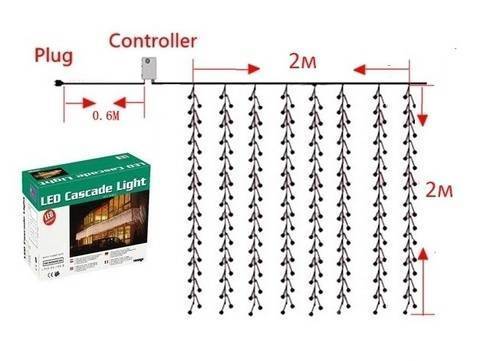

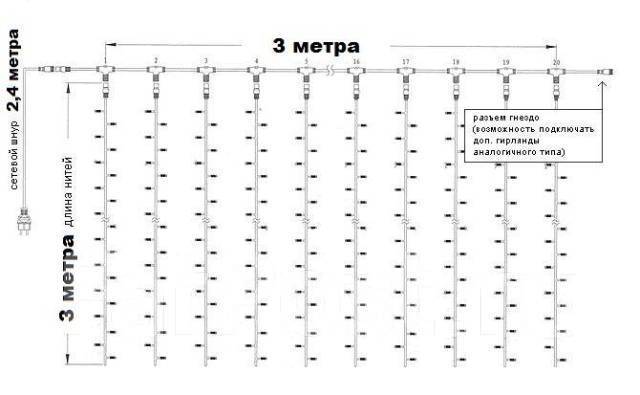

Подсветка штор светодиодной лентой создает другой визуальный эффект. Если гирлянда заполняет собой площадь штор, то лента заполняет пространство у карниза, распространяя свой свет градиентом: ярко вверху и все спокойнее к низу.
За счет переключения с одного оттенка на другой можно изменить восприятие ткани.
Разновидности ленты
Существует несколько моделей светодиодных лент. Отличаются они типами светодиодов и частотой их установки. Не выбирайте ленту со слишком высокой интенсивностью света, она будет слепить глаза и “съедать” неоправданно много электроэнергии.
Для тонких и прозрачных штор применяют маломощные светодиоды, превращающие их в легкую дымку – смотрится просто великолепно!
Для подсветки потолка специалисты рекомендуют встроить ленту SMD 5050 (от 30 светодиодов теплого белого света на 1 метр).
Цвет настроения
Преимущество светодиодных лент в том, что они могут излучать свет любого цвета, можете выбрать нужный под настроение. Теплые домашние посиделки? – используйте мягкий белый или желтый цвет. Небольшая вечеринка? Атмосферу создаст неоновый синий или фиолетовый.
Этот метод позволит реализовать любые дизайнерские задумки.
Простейший способ проверить цепь светодиодов лампы
Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на В).
Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода
Если этого не произойдет, то, возможно, перегорело более одного диода.
Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.
Восстанавливаем обрывы контактов
Нашли обрыв? Можно обойтись без пайки.
Достаточно зачистить провода и скрутить их.
Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.
А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.
Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.
Снимаем изоляцию канцелярским ножом, если нет стриппера.
Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.
Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.
Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.
Альтернатива изоленте
Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.
Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.
А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.
Вопрос-ответ:
Почему половина светодиодной гирлянды не работает?
Причин может быть несколько. Возможно, в одной из лампочек произошел сбой, из-за чего вся половина гирлянды перестала гореть. Также возможно, что проблема связана с проводом или контактами, которые соединяют лампочки.
Какие способы исправления половины светодиодной гирлянды?
Если причина неисправности в одной из лампочек, нужно заменить ее на новую. Если проблема в проводе или контактах, можно попробовать проверить их целостность, заменить поврежденные детали или отремонтировать провод.
Как проверить, в чем проблема с неисправной половиной гирлянды?
Для начала можно попробовать заменить одну из лампочек в неисправной половине на новую. Если остальные лампочки начали гореть, значит, причина была именно в неисправной лампочке
Если проблема осталась, стоит обратить внимание на провод и контакты
Почему неисправность происходит только с одной половиной гирлянды?
Это может быть связано с разделением гирлянды на две отдельные цепи. В каждой цепи может быть свой провод, лампочки и контакты. В случае неисправности одной половины, обычно проблема кроется в одной из цепей.
Монотонная проверка гирлянды
Если вы не обнаружили проблем с проводами, вилкой или устройством управления, то следующий шаг – это проверка целостности светодиодов или лампочек.
Светодиоды или лампочки в гирляндах, как правило, соединены последовательно.
Достаточно выйти из строя хотя бы одному светодиоду, и ток перестанет идти по цепи.
От чего выходят из строя лампочки и светодиоды в гирляндах
Как правило, основные причины это:
- Сетевые помехи и пульсации;
- Физические повреждения;
- Перегрев;
- Плохое качество деталей.
Сетевые помехи негативно виляют на работу лампочек и светодиодов.
Физические повреждения – ну тут понятно, что раз физически лампочка или светодиод повреждены, то они не смогут работать.
А вот с перегревом и плохим качеством деталей другое дело. Проблема в том, что лапочки и светодиоды (особенно они) достаточно чувствительны к окружающей температуре.

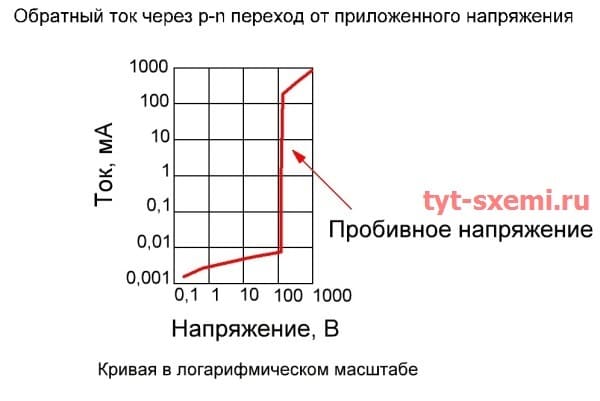

Когда гирлянда работает, она немного нагревается. Это обычное явление, но именно из-за этого сопротивление p-n перехода светодиода уменьшается.
А раз оно уменьшается, значит и повышается протекаемый ток. И рано или поздно у одного из светодиодов наступает пробой p-n перехода.
С лампочками происходит немного по другому. У нити накала конечно же, не такая зависимость. Там протекают другие процессы. Но проблема в целом схожа.
Нет никакого смысла дорабатывать гирлянды. Это выйдет дороже, чем она стоит в несколько раз. И еще нужно позаботиться об изоляции резисторов и места пайки.
Визуальный осмотр
Внимательно осмотрите лампочки или светодиоды на целостность. Они не должны быть мутными, поврежденными или с надрывами. Заметили такой? Значит его надо либо поменять, либо соединить провода в месте обрыва друг с другом.
Ищем при помощи подсветки
Также можно проверить целостность лампочек или светодиодов просто подсветив их.
С подсветкой сразу будут видны помутнения у светодиода или обрыв нити накала у лампочки.
Прозвонка светодиодов мультиметром
Переключите мультиметр в режим прозвонки.
Светодиод, как и обычный диод, проводит большой ток только в одном направлении, но при этом он начинает светиться. Если подключить щупы мультиметра к светодиоду в прямом направлении (плюс к аноду, а минус к катоду), то светодиод загорится. Но загорится он тускло из-за того, что мультиметр подает небольшое напряжение в этом режиме, чтобы не повредить p-n переход проверяемой детали.
Если светодиод или провода достаточно большие, то батарейки мультиметра попросту не хватит, чтобы зажечь светодиод. Поэтому, смотрите на показания мультиметра. Исправный светодиод покажет какое-то значение на мультиметре. А если вы не правильно измеряете или деталь неисправна – мультиметр покажет обрыв (бесконечность или цифру 1 слева на дисплее).
Сделать такие щупы можно либо при помощи пайки, либо примотав ниткой иголку к щупам мультиметра и дополнительно все это зафиксировав изолентой.
Если вы решили сделать такие щупы — делайте их покороче, не такими. Какие они представленные в данной статье. Длинные иголки после частых измерений могут погнуться.
Два метода прозвонки
Есть два варианта измерений щупами с иголками.
Первый – это попытаться пролезть через изоляцию светодиода.
Это не всегда работает.
Второй – прокалывание проводов.
Тоже не очень хороший метод. Если гирлянда уличная – провода начнут гнить от мелких проколов.
А тактика простая. Делите гирлянду на два отрезка, и постепенно сокращаете их медленно доходя до центра.
Если вы решите поставить новый светодиод взамен старого – он должен быть по мощности аналогичен остальным. Иначе он перегорит.
Из гирлянды как правило, можно удалить максимум 3-5 светодиода, в зависимости от ее размеров. Если удалите больше – гирлянды быстро снова сломается. На этот раз число сгоревших светодиодов будет больше.
Все вышеописанное справедливо и для лампочек.
Паяем все компоненты
На странице проекта (Спасибо Алексу Гайверу!) можно увидеть различные модификации гирлянды: от самой базовой, которую мы сейчас соберем, до продвинутой с кнопками управления или Blutooth-модулем для подключения со смартфона.
Самый простой вариант сборки
Собираем согласно приведенной схемы:
1. Последовательно спаиваем или соединяем коннекторами части диодной ленты (если взяли более одного сегмента).
2. Логический контакт от ленты через резистор припаиваем к “ноге” D6 на Arduino Nano.
3. Контакты питания паяем к коннектору блока питания или к питанию через USB-порт, если планируем подключать к Power Bank.
4. Наша матрица с блоком управления готова, осталось только загрузить нужную прошивку в Arduino.
В дельнейшем легко добавить другие модули и элементы к данному проекту.
