Организация уличного освещения загородного дома и дачи на солнечных батареях

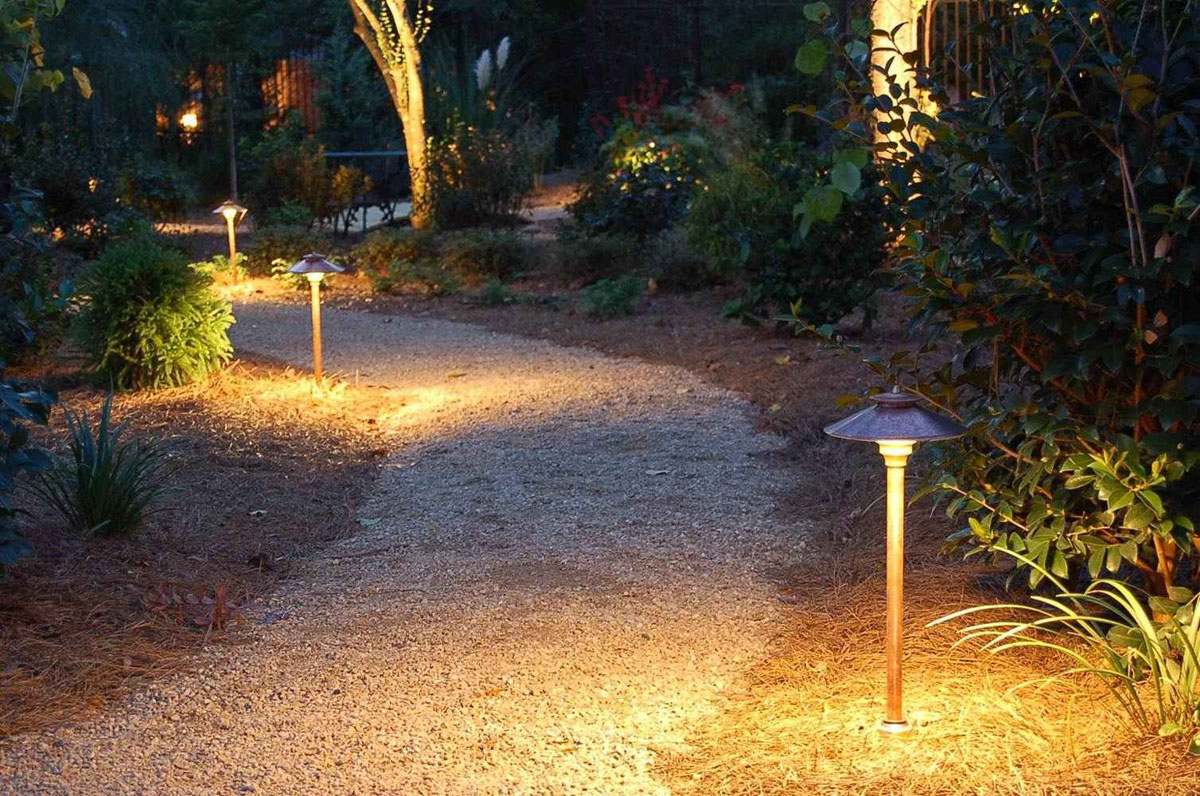

Лучшие газонные светильники на солнечных батареях

Модели, входящие в эту группу, размещаются на поверхности садовых дорожек, клумб и других зонах участка, нижнюю часть для удобства имеет острый конец. Для монтажа не требуется специальных навыков и сложных приспособлений.

Globo Lighting Solar 33271

Австрийские производители предлагают светильник, выполненный в форме уличного фонаря, какие встречались в старину. Классический дизайн никогда не испортит интерьер и гармонично впишется на любом садовом участке. Модель крепится при помощи гнутой стойки, высота которой составляет 68 см. Солнечная батарея вырабатывает электрический ток , напряжение составляет 1,2 В. Такой величины достаточно для работы светодиодной лампы мощностью 0,05 Вт. При помощи Globo Lighting Solar 33271 можно светить территорию площадью около 0,1 кв. м. Плафон, базируемый на корпусе из металла, имеет прямоугольную форму и выполнен из прозрачного пластика. Низкая защита от пыли и влаги (IP44) не позволяет конкурировать с моделями других фирм. Арматура имеет разные цвета, что позволяет выбрать наиболее подходящий вариант (чёрный, коричневый, бронзовый, медный, латунный)

Необычный внешний вид под старину и простой монтаж привлекает внимание потребителей. Радует также разумная цена

Globo Lighting Solar 33271 Достоинства:

Globo Lighting Solar 33271 Достоинства:

• простота монтажа;
• классический дизайн;
• умеренная цена.

Недостатки:

маленькая площадь освещения.

Novotech Solar 357201

Качественный светильник венгерской фирмы имеет доступную цену. Однако это не главное его достоинство. Экспертам больше всего понравилась универсальность изделия. Изящная модель в  форме цилиндра гармонирует с элементами садовой аллеи или входной группы. Хромированный корпус стойки и пластиковый белый плафон дополняют друг друга и смотрятся очень эффектно. Мощность светодиодов составляет 0,06 Ватт. Освещаемая площадь — 1 кв. м. Длительность службы рассчитана 30000 часов. Помимо солнечной батареи в комплектации модели имеется аккумулятор, емкость которого составляет 200 мАч. Покупателям нравится как красивый внешний вид, так и доступная цена.

Novotech Solar 357201 Достоинства:

• недорогой;
• стильный;
• долговечный;
• имеет дополнительный аккумулятор;
• универсальный.

Недостатки:

неустойчивый.

FERON 6178

Покупателей привлекает больше всего красивый дизайн и невысокая цена. Качество материалов корпуса для внутренних деталей безупречно. Светодиоды излучают белый свет. Светильник легко устанавливается на грядки, клумбы или в палисаднике. Корпус не выгорает и хорошо защищен от влаги и пыли. В пасмурную погоду эффекта от такого изделия не очень много.

FERON 6178 Достоинства:

• сделан из качественных невыгорающих материалов;
• лёгко устанавливается;
• имеет красивый дизайн.
• недорогой.

Недостатки:

нет.

Globo Lighting Solar 33839

Еще один представитель австрийской фирмы интересен тем, что в его корпус встроен термометр. Пластиковый плафон имеет форму конуса и крепится на металлической основе. Светодиодная лампочка потребляет мощность около 0,06 Вт. При этой характеристике обеспечивается световой поток около 270 лм, площадь освещения ограничена, можно подсветить всего лишь небольшой участок размером около 0,1 кв. м. Питание обеспечивается за счёт солнечной батареи напряжением 3 В. Светильник закрепляется на поверхности грунта при помощи стойки высотой 37,7 см. имеет доступную цену, внешне очень красивый, простой монтаж — именно эти качества привлекают покупателей.

Globo Lighting Solar 33839 Достоинства:

• наличие встроенного термометра;
• демократичная цена;
• интересная форма;
• простой монтаж.

Недостатки:

• небольшая площадь освещения;
• плохая устойчивость;
• низкое расположение термометра.

«Чудесный сад» Ирисы белые 695

Достойное место в рейтинге занимает оригинальная конструкция «Чудесный сад», разработанная российскими конструкторами. Светильник является прекрасным украшением садового участка, цветы смотрится как настоящие. В темноте приспособление служит для освещения участка. В плафон, выполненный в форме ирисов, вмонтированы 4 светодиода, отвечающие за подсветку. Суммарная мощность — 2,4 Вт. Защита корпуса от пыли и влаги — IP44. Переменное свечение даёт прекрасный эффект, в комплект входит солнечная батарея и датчик освещенности. Многоцветные переливы очень нравится покупателям.

светильник «Чудесный сад» Ирисы белые 695 Достоинства:

• красивый внешний вид;
• доступная цена;
• наличие датчика освещенности.

Недостатки:

нестабильность.

Садовый светильник своими руками — варианты подсветки

Хотите, чтоб ваш сад был прекрасен не только днем, но и вечером? Тогда займитесь его освещением. Ведь именно оно поможет увидеть вам скрытую в темноте красоту деревьев и цветов, придаст им неожиданные завораживающие формы, а также без препятствий поможет вам передвигаться по своим владениям.

Как вариант, можно приобрести светильник в магазине, но если вы творческий человек с хорошей фантазией, то лучшим решением будет изготовить садовый светильник своими руками. Во-первых, это поможет вам сэкономить бюджет, а во-вторых, вы сами выберите форму, цвет, материал и вариант освещения. В качестве осветительных приборов для сада сделанных своими руками могут быть:

• садовые светильники и фонари из жестяных банок;
• садовые светильники и фонари из стеклянных банок;
• садовый светильник на солнечной батарее;
• деревянный садовый светильник;
• садовые светильники из бетона;
• садовые светильники из толстой нити;
• другие возможные варианты садовых светильников.

Садовый светильник из жестяной банки своими руками

И так, как же сделать садовый светильник своими руками из жестяной банки? Для этого вам понадобятся банки, гвозди, молоток, зажимы для крепления, две прямоугольные скрепленные между собой деревянные балки, маленькие свечи.

На первом этапе подготовьте рабочую поверхность: скрепите балки и, используя зажимы для крепления, зафиксируйте их. Это необходимо для того, чтоб уберечь жестяную банку во время нанесения рисунка от деформации. Вторым этапом выберите и нанесите на бумагу узор, который украсит банку. Приложите его к жестянке (либо можно с помощью фломастера точечно нанести узор сразу на банку) и наденьте ее на деревяшку. Затем с помощью молотка и гвоздей перенесите его на светильник. Третьим этапом установите свечки внутри жестяной банки. Она поможет деликатно рассеять свет через дырочки.
Экспериментируйте с различными размерами гвоздей, чтоб создать неповторимый узор.

Отметим, что сделать из такого садового светильника фонарь проще простого. Для этого необходимо прицепить к банке простую металлическую проволоку.

Светильник уличный своими руками из стеклянных банок

Если у вас дома есть ненужные обыкновенные стеклянные или же масонские банки, то с их помощью можно сделать оригинальный светильник уличный своими руками. Для этого вам понадобятся свечи, которые необходимо установить внутри этих банок, лампочки или светодиоды. В качестве украшения вы можете использовать бусинки, ленточки, цветочки и другие элементы декора.
Отметим, что с помощью стеклянных банок вы можете создать и уличное освещение своими руками в виде люстры. Для этого вам надо будет поместить их в предварительно сделанные отверстия в деревянной доске, либо же, сделав из них фонари (прикрепив металлическую проволоку), подвесить с помощью крючков на планки.

Садовый светильник на солнечной батарее своими руками — делаем сами

Чтоб сделать садовый светильник на солнечной батарее своими руками, вам необходимо:

• приобрести накопительные лампы на солнечной батарее;
• снять ее верхнюю часть;
• в крышке банки вырезать соответствующее отверстие;
• обмотать клейкой лентой по кругу лампы;
• поместить её в отверстие в крышке;
• закрутить.

По желанию вы можете сделать привлекательный декор светильника. Например, в виде гриба или домика в морском стиле.

Чтоб сделать уличный светильник своими руками вам понадобится старая люстра и верхняя часть лампочки, которая использует солнечную энергию. Далее вы можете просмотреть 10 потрясающих фото.

Как сделать садовый фонарь своими руками из дерева

Существует множество вариантов садовых светильников из дерева, которые можно сделать своими руками. Например, из пня и светодиодной ленты. Для этого необходимо сделать 4−5 небольших вертикальных пропила по окружности пня и очистить их. Затем вставить в них светодиодные ленты.

Как вариант, можно вырезать в центре пня отверстие и вставить в него накопительную лампу или свечу.

Садовый фонарь своими руками можно сделать из веток или небольших досточек, сколоченных в виде стандартного фонаря. По желанию можно сделать фонарь с вырезанными прикольными мордашками. Внутрь таких фонарей устанавливаются свечи.

Бетонный садовый фонарь своими руками — эффектное освещение сада

Из бетона можно сделать много чего, в том числе и эффектные светильники для освещения сада. Для этого вам понадобятся воздушный шарик, бетон, краски и свечи. Далее на фото изображен процесс изготовления данного экземпляра.

Садовый светильник светильник из толстой нити

Светильники из толстой нити смотрятся хоть и просто, но оригинально. Они могут преобразить экстерьер дома и внести определенную изюминку в оформление сада. Ниже на фото показаны варианты изготовления таких светильников.

Светильники для прудов, фонтанов

Эти светильники предназначены для подсветки фонтанов, освещения прудов или бассейнов изнутри. Поэтому они все выполнены с классом защиты ip67. Они также полностью автономны, но, в отличие от предыдущих, не представляют собой моноблочную конструкцию, так как блок питания и управления находится на некотором удалении и соединен с самим светильником проводами. Блок управления может задавать несколько режимов работы – мерцающий, плавно меняющий интенсивность света, цветовую гамму и т.д. В светильниках, предназначенных для работы в фонтанах, может быть встроен звуковой блок. Набор мелодий устанавливается в блоке управления с помощью SD-карты.

Светильник для фонтана

Стоимость светильников от 1500 рублей до 5000 рублей.

Освещение дачи и всего участка должно быть не только функциональным. Все должно быть продумано до мелочей, чтобы не раздражало излишне ярким светом, кричащими красками. Выбор различных светильников огромен. И не стоит торопиться с покупкой первого попавшегося. Лучше не торопиться, посмотреть разные варианты, прикинуть, как это будет по месту. И уже выбрать светильники, не нарушающие гармонию общего дизайна, а создающие ту самую атмосферу уюта, которая должна царить на даче.

Плюсы и минусы приборов на солнечных батареях

Как и любые устройства, солярная светотехника имеет свои преимущества и недостатки, о которых лучше узнать заранее.

Достоинства аккумуляторных светильников

Главным плюсом подобных устройств является их экономичность: поскольку для функционирования изделий не требуется электричество, газ, керосин или иные источники энергии, расходы на освещение значительно снижаются.

Средства, затраченные на покупку солнечных фонарей, можно быстро вернуть за счет экономии на регулярных платежах за электричество

Помимо этого, к числу достоинств такой светотехники можно отнести:

• Экологичность. Применение солнечной энергии позволяет сократить расходование невозобновляемых природных ресурсов (природного газа, нефти, угля). К тому же осветительные приборы на солярных батареях не выделяют вредных веществ и не наносят вреда атмосфере Земли.
• Удобный монтаж. Благодаря автономной работе солнечные светильники не требуют подключения к проводам, установки кабеля, подсоединения к сети. Это обеспечивает комфортную эксплуатацию устройств, исключая аварийные ситуации, которые часто возникают из-за обрывов проводов.
• Мобильность. Фонари можно свободно перемещать внутри границ дачного участка или за его пределами.
• Полную безопасность в работе. Светильники, работающие от солнечных аккумуляторов, можно трогать, не опасаясь удара электротоком.
• Автоматический режим работы. Приборы не нуждаются в принудительном включении и выключении: при помощи контроллера свет зажигается сразу же с наступлением темноты и гаснет при появлении солнца.
• Большой выбор. Ассортимент осветительных устройств чрезвычайно велик. В продаже можно найти разнообразные модели, различающиеся по мощности, размерам, форме, дизайну, цвету.

Однако у подобной светотехники есть и свои минусы.

Недостатки осветительных приборов

К числу слабых мест подобных конструкций относится:

• Зависимость от активности солнца. Короткий световой день осенью либо зимой, а также пасмурная погода могут помещать фонарям добрать нужное количество солнечного света, из-за чего их заряда хватит лишь на небольшой срок (4-5 часов).
• Сложность ремонта. Аккумуляторы светильников не подлежат починке, из-за чего неисправные приборы чаще всего требуют замены.

Несмотря на то, что некоторые модели рассчитаны на работу в температурном промежутке от -50 до +50о С, зимой часто возможны сбои в работе аккумуляторов, собирающих и хранящих вырабатываемую гелиоустройствами энергию.

Схема и устройство фонарей

 Конструкция осветительных приборов на солнечных батареях очень проста. Здесь используется принцип преобразования энергии солнечных лучей в электрическую путем фотогальванической реакции. Энергия фотонов передается электронам кремниевой пластины, в результате чего образуется постоянный электрический ток.

Солнечный фонарь состоит из следующих составных частей:

• Встроенная солнечная батарея – основная часть прибора освещения. Фотоэлектрический модуль на полупроводниках отвечает за трансформацию энергии солнечного света в электроэнергию. В современных солнечных батареях может использоваться не только кремний, но и другой полупроводниковый материал. От этого зависит мощность батареи, а значит и стоимость светильника.
• Аккумулятор (элемент, где происходит накопление электрической энергии) соединен с солнечной панелью при помощи диода, способного проводить электроэнергию лишь в одну сторону.
• Блок освещения. В садовых светильниках применяют светодиодный осветительный элемент. Он расходует энергию наиболее экономно, практически не нагреваясь.
• Удобный, эстетичный корпус. Сюда заключены все рабочие элементы светильника. Основные его свойства – устойчивость к воздействию окружающий среды (ультрафиолету, влаге, высоким и низким температурам). Над корпусом размещают защитный плафон, способствующий рассеиванию светового потока.
• Контроллер или выключатель. Садовые светильники могут переключаться в режимы «включено-выключено» вручную (часть моделей управляется в дистанционном режиме). Современные модели содержат фотореле, и тогда процесс включения-выключения осуществляется автоматически. Для более экономного расходования заряда, некоторые модели оборудуют датчиками движения.
• Опора светильника является, одновременно, декоративным элементом и определяет, на какой высоте будет располагаться осветительный прибор.

Схема устройства солнечной лампы:

В светлое время суток выключатель (или фотореле) находится в позиции «выключено»

На рассвете осветительный блок выключается, снова начинает работать миниэлектростанция «солнечная батарея – аккумулятор». Мощность батареи зависит от ее площади и ограничивается размерами светильника.

В садовых осветительных устройствах используются батареи, преимущественно, пленочного типа.

Дополнительная информация здесь.

Комплектация солнечных батарей

Несмотря на кажущуюся простоту и элегантность солнечные приборы для освещения — довольно сложное оборудование, которое складывается из:

1. Корпуса. Конфигурация и материал, из которого он изготовлен, может быть различен — от металла до дерева. Также сильно отличается способ монтажа — от настенного и подвесного до специальных опор для установки на грунт.
2. Источник света. Как правило, в качестве источника света применяются лампы на светодиодах;
3. Плафон. Обязательный элемент. Выполняет две функции. Это и защита лампы, и рассеиватель света лампы.
4. Аккумуляторная батарея. Непременная составляющая схемы питания уличного светильника. В вечернее и ночное время он отдает накопленную за световой день электроэнергию светильнику.
5. Солнечный модуль. Нужен как преобразователь энергии солнца в электрическую.
6. Датчик света. Реагирует на изменение смены дня и ночи, что позволяет уличному светильнику включаться и отключаться автоматически.

Кроме того, в работе светильника принимают участие стабилизаторы, диоды, катушки индуктивности. Все они работают над тем, чтобы обеспечить нужные параметры для бесперебойной работы всего уличного освещения.

Если нет необходимости в постоянной службе светильника в ночное время, схему регулирования допускается дополнить датчиком движения. Таким образом, уличный фонарь будет включаться именно тогда, когда в его зоне появится человек.

Недостатки

• неяркий свет – не подходят для охранного освещения, а мощные модели стоят неоправданно дорого для установки на даче;
• зависимость от погодных условий – если на улице пасмурно, у светильников низкая зарядка аккумулятора, которой хватает всего на пару часов;
• плата за надежность – чтобы светильник работал качественнее и дольше, придется заплатить больше;
• ограниченный температурный диапазон – на солнечные панели негативно влияет жара и мороз. Поэтому оптимально эксплуатировать их в зонах с лояльными климатическими условиями.

Конечно, источники солнечной энергии не совершенны, но помогают эффективно экономить на электричестве.

Общие характеристики и доступность приобретения

Оборудование не наносит вреда окружающей среде и обеспечивает стабильное питание без скачков напряжения. И, главное, поставляет бесплатную энергию: за которую не приходят коммунальные счета.

Внешний вид солнечных панелей мало изменился, после их изобретения, чего не скажешь о внутренней «начинке»

Солнечная модуль преобразовывает свет в электрическую энергию, генерируя постоянный ток. Площадь панелей может достигать нескольких метров. Когда необходимо увеличить мощность системы, увеличивают количество модулей. Их эффективность зависит от интенсивности солнечного света и угла падения лучей: от местоположения, сезона, климатических условий и времени суток. Чтобы грамотно учитывать все эти нюансы, монтаж должны выполнять профессионалы.

Виды модулей:

Монокристаллические.

Состоят из силиконовых ячеек, преобразующих солнечную энергию. Отличаются компактными размерами. По своей производительности это до недавнего времени самая эффективная (КПД до 22 %) солнечная батарея для дома. Комплект (цена его одна из дорогостоящих) обойдется от 100 тыс. рублей.

Поликристаллические.

В них используется поликристаллический кремний. Они не так эффективны (эффективность до 18%), как монокристаллические фотоэлементы. Зато их стоимость существенно ниже, поэтому они доступны широким слоям населения.

Аморфные.

Имеют тонкопленочные фотоэлементы на основе кремния. Уступают моно и поликристаллам по выработке энергии, но и стоят дешевле. Их преимуществом является способность функционировать при рассеянном и даже слабом освещении.

Гетероструктурные.

Современные и наиболее эффективные на сегодняшний день солнечные модули, обладающие КПД 22-25% (на протяжении всего срока службы!). Эффективно работают как в облачную погоду, так и при высоких температурах).

В России единственным производителем модулей по этой технологии является компания «Хевел», которая входит в пятерку мировых производителей, выпускающих гетероструктурные солнечные модули.

НТЦ компании в 2016 году запатентовал собственную технологию создания гетероструктурных модулей и сейчас её активно развивает.

Гетероструктурные солнечные панели «Хевел»

• Инвертор, который преобразует постоянный ток в переменный.
• Аккумуляторная батарея. Она не только накапливает энергию, но и нивелирует перепады напряжения, когда меняется уровень освещенности.
• Контроллер зарядного напряжения аккумулятора, режима зарядки, температуры и других параметров.

В магазинах можно приобрести как отдельные компоненты, так и целые системы. При этом мощность устройств определяется исходя из конкретных потребностей.

Выбираем светодиодный светильник

Правильно выбрав светильники для освещения помещения, можно гарантировать благоприятные условия для зрения человека, а также обеспечения комфортных условий труда и отдыха. Для правильного выбора светильника следует знать такие факторы:

Величина светового потока. Благодаря данному показателю можно правильно рассчитать нужное освещение (согласно строительным нормам и правил), а также сколько осветительных элементов необходимо для создания комфортных условий человеку.

К примеру, следует знать величину светового потока линейных светодиодных светильников, чтобы понимать, где их можно использовать.

Температура цвета. Позволяет узнать интенсивность светового излучения, а также уровень освещения в помещении.

Эксплуатационная температура – необходимо знать для оборудования складов, офисов, цеха.

2 Star Trading Solar Verona

Если вы хотите декорировать садовую территорию, веранду или беседку в традициях столетней давности, то изготовленный «под старину» фонарь придется как нельзя кстати. Изящный корпус из белого пластика дополнен специальной подставкой. За счет особой конструкции эту беспроводную модель можно как крепить на стену, так и использовать в качестве наземной или даже настольной.

Самый элегантный фонарь оснащен 24 светодиодными лампами с эффектом живого пламени. Он работает за счет питания от аккумуляторной батареи типа ААА, которая есть в наборе. Для экономии заряда в модели предусмотрен датчик света, позволяющий функционировать в автоматическом режиме. Изделие имеет среднюю для уличного ассортимента фонарей степень пылевлагозащиты IP 44. Основной его недостаток – высокая стоимость по сравнению с аналогичными моделями.

Покупательский рейтинг лучших «солнечных» светильников

Если вы намереваетесь приобрести качественный фонарь, который будет работать безупречно и очень долго, не смотрите в сторону дешевых изделий. Ассортимент таких товаров достаточно широк, так что подобрать светильник в соответствии с вашими запросами и финансовыми возможностями – не проблема. Проанализировать всю линейку приборов такого рода не представляется возможным, но зато мы можем выделить несколько позиций, снискавших наибольшее число одобрений со стороны покупателей:

• Solar Lamp – один из самых экономичных вариантов, идеально подходящий для освещения веранды, крыльца или дверного проема. Прибор оснащен «умным» датчиком движения, который увеличивает до максимума интенсивность света, когда кто-то входит в радиус действия подсветки;
• RDF YD04 – высококачественное изделие с оригинальным дизайном, но ограниченным спектром использования (яркость свечения здесь довольно низкая);
• MK02500 – практичная и довольно востребованная модель настенного исполнения, недорогая, но с отличными показателями влагозащиты и пыленепроницаемости;
• Sunlight M3 – оптимальное решение для дачи или локального освещения из бюджетной категории. Оригинальное дизайнерское исполнение, приемлемая стоимость, небольшая мощность. Такие модели размещают группами или покупают упаковками по несколько штук, чтобы сохранить стилистику экстерьера;
• Star Alliance YH0607A-PIR – незаменимая подсветка для участков с повышенной влажностью (благодаря полностью герметичному корпусу с антикоррозийным покрытием). Модель оснащена датчиком движения и функционалом для управления режимами освещения;
• ZY-TYN-T10W – светильник премиум-класса, который определенно стоит своих денег. Модель мощная, надежная, работает без сбоев, не нуждается в каком-либо контроле.
• MJJC-SLYF170 – компактная и маломощная модель подвесного типа, оптимально подходящая для подсветки мансард, лестниц, декоративных цоколей и чайных зон на даче;

Разумеется, список получился довольно скромным, но какую бы модель вы ни предпочли, любой фонарь на солнечных панелях неизменно станет более выгодной, удобной и практичной альтернативой всем другим видам освещения

Осталось только обратить внимание на несколько других нюансов

Как устроена сетевая солнечная электростанция

Готовый к использованию комплект сетевой СЭС включает в себя фотоэлектрические модули, инвертор, коннекторы, кабели и электрический щит, опционально — опорные конструкции для монтажа (на кровле или на земле).


Фотоэлектрические модули, именуемые в простой речи “солнечными батареями” — важнейшая часть системы, отвечающая за эффективность преобразования солнечной энергии в электрическую. Технологий изготовления солнечных модулей несколько, но для регионов с относительно небольшим количеством солнечных дней (в число которых входит и средняя полоса России) предпочтительно использовать наиболее эффективные панели, к которым можно смело отнести гетероструктурные, позволяющие максимально использовать рассеянное освещение. КПД гетеростуктурных ФЭМ “Хевел”- один из самых высоких на сегодняшний день (до 22,3 % для двусторонних модулей (BiFi +20%)) — по этому показателю они превосходят модули, изготовленные по классическим кремниевым технологиям (моно- и поликристаллические). Кроме того, гетероструктурные модули отличаются более высокой устойчивостью к нагреву, в то время как у классических кристаллических потеря мощности при высокой температуре поверхности может достигать 25%. Гетероструктурная технология получила признание в странах Европы, но в России пока распространена мало — это связано в первую очередь со сложностью и высокой стоимостью организации производства. Компания ”Хевел” — пионер в этой области: специалисты “Хевел” смогли не только развернуть производство полного цикла на территории нашей страны, но и внести в технологию усовершенствование

Но что особенно важно — гетероструктурные модули “Хевел” разрабатывались и проходили испытания именно в российских условиях и адаптированы к ним гораздо лучше, чем любые другие.


Коннекторы МС4 соединяют фотоэлектрические модули в единую цепь. Количество коннекторов зависит от числа ФЭМ.


Инвертор преобразует постоянный ток в переменный. Инвертор, входящий в комплект сетевой электростанции от компании “Хевел”, имеет функцию удаленного управления и мониторинга, которая позволяет пользователю контролировать параметры системы и изменять их при необходимости.


Солнечный кабель. Для солнечных электростанций применяются специальные кабели наружной прокладки с медными жилами, двухслойной изоляцией и защитой от внешних воздействий: влаги, ультрафиолета, перепадов температуры.
Электрический щит принимает и распределяет электроэнергию внутри помещения. В распределительной панели устанавливаются предохранители и автоматические выключатели.


Опорные конструкции подбираются исходя типа кровли и угла ее наклона. Установить фотоэлектрические модули можно на кровлю любой конфигурации: плоскую, простую скатную, вальмовую, многощипцовую и пр. Опорные конструкции выбираются в зависимости от материала кровли, несущая способность стропил в большинстве случаев достаточна для установки ФЭМ, так как нагрузка распределяется равномерно. Оптимальный угол наклона для эффективной работы СЭС разнится в зависимости от региона и при необходимости корректируется с помощью опорных конструкций. Например, для Московской области оптимальным считается уклон 42-43 градуса, но при монтаже на крышу желательно использовать угол наклона самой крыши, чтобы избежать возникновения дополнительных нагрузок (в первую очередь ветровой).

Если на крыше есть мансардные окна, трубы или аэраторы, это не проблема: фотоэлектрические модули совершенно не обязательно устанавливать вплотную друг к другу.

Монтаж фотоэлектрических модулей

Солнечная батарея: что это такое

Человечество загорелось идеей трансформации солнечного излучения в электрическую энергию с 30-х годов прошлого века. Именно тогда учёные из Академии наук СССР заявили о создании полупроводниковых медно-таллиевых кристаллов, в которых под действием световых лучей начинал протекать электрический ток. Сегодня это явление известно как фотоэлектрический эффект и широко используется как в гелиоэлектрических установках, так и в разнообразных датчиках.

Первые солнечные батареи известны ещё с 50-х годов прошлого века

Сила тока одного фотоэлемента измеряется в микроамперах, поэтому для получения сколь-нибудь значимой электрической мощности их объединяют в блоки. Множество таких модулей и составляют основу солнечной батареи (СБ), которую можно использовать для подключения различных электронных устройств. Если же говорить о законченном устройстве, которое можно установить под открытым небом, то корректнее говорить о солнечной панели (СП) с конструкцией, защищающей сборку фотоэлектрических модулей от внешних факторов.

Надо сказать, что КПД первых электрических гелиосистем не достигал и 10% — сказывались как недостатки полупроводниковой технологии, так и неустранимые потери, связанные с отражением, рассеиванием или поглощением светового потока. Десятилетия упорного труда учёных дали свой результат, и сегодня КПД самых современных солнечных батарей достигает 26%. Что же касается перспективных разработок, то здесь он ещё выше — до 46%! Конечно, внимательный читатель может возразить, что другие генераторы энергии работают с энергоэффективностью 95–98%. Тем не менее не следует забывать, что речь идёт о совершенно бесплатной энергии, величина которой в солнечный день превышает 100 Вт на один кв. м земной поверхности в секунду.

Современные солнечные панели генерируют электроэнергию в промышленных масштабах

Полученная с помощью солнечных панелей электроэнергия может использоваться аналогично той, что получают на обычных электростанциях — для питания различных электронных устройств, освещения, отопления и т. д. Единственное отличие, которое состоит в том, что на выходе фотоэлектронного модуля присутствует постоянный, а не переменный ток, на самом деле является преимуществом. Всё дело в том, что любая гелиосистема работает только в течение светового дня, причём её мощность очень сильно зависит от высоты солнца над горизонтом. Поскольку ночью СБ работать не может, электроэнергию приходится накапливать в аккумуляторах, а они-то все как раз и являются источниками постоянного тока.

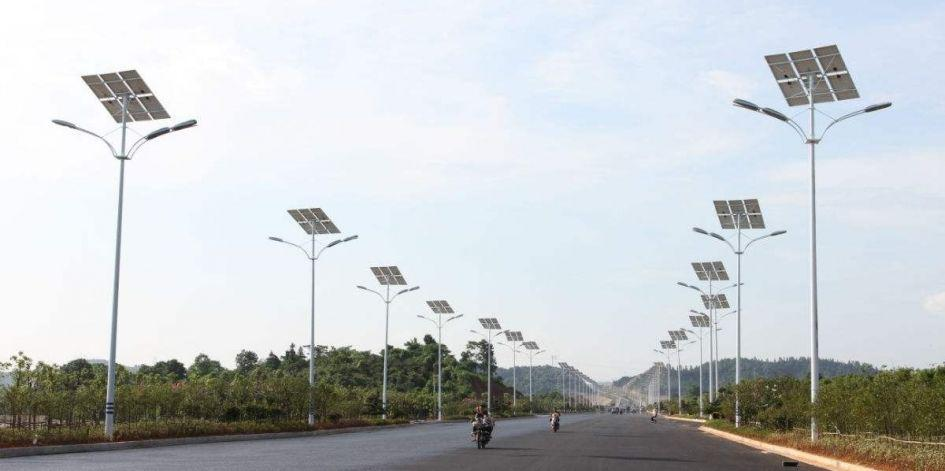

Различные варианты монтажа

С точки зрения технического оснащения существует два основных варианта конструкций осветительных устройств на автономном питании.

1 вариант – для фонарей в зонах общей доступности. При установке в парках, на автостоянках или улицах конструкции необходимо придавать большую прочность и оснащать ее антивандальной защитой. Высота опор таких фонарей обычно составляет от 5 и более метров, а ящик для защиты тяжелого оборудования вынуждает делать столбы толще и прочнее.

2 вариант – светильники в защищенных от посторонних зонах. Очевидно, что освещению для дачи, дома или собственного сада  на солнечных батареях не грозят вандалы, способные украсть аккумулятор или сломать крепления просто ради развлечения. Поэтому конструкция «домашних» конфигураций может быть изящней, легче и меньше. Да и обойдется она дешевле.

С точки зрения мощности батарей вариантов также два.

1 вариант – незначительная мощность. Используется там, где включение ламп происходит только эпизодически, на короткое время, либо в местах, где в значительной яркости нет необходимости.

2 вариант – большая мощность. Требуется для установок, предназначенных для улиц или площадок значительной площади с обязательным условием работы ночью и в плохую погоду. Отличительные черты этих конструкций следующие:

• массивные опоры, способные при большой высоте столба и весе антивандальных ящиков для АКБ свыше 30-35 кг выдерживать  сильные ветры, ливень и град без угрозы падения;
• если вспомогательное оборудование размещается под землей, для него обеспечивается надежная защита от влаги.

Первый, «домашний» вариант удобней с точки зрения обслуживания. Второй удлиняет срок службы АКБ за счет меньшего перепада температур и не требует установки опор повышенной прочности. По этой причине его чаще используют для промышленного освещения на солнечных батареях.

Способы устранения основных видов поломок

Самой распространенной неисправностью осветительных приборов такого типа является нарушение взаимосвязи между аккумуляторной батареей и контейнером питания. Это возникает в результате окисления частиц в местах состыковки. Некоторые «умельцы» решают вопрос, стукнув по прибору. Но такие действия дают лишь кратковременный эффект и к тому же могут повредить оборудование.

Если же контакт прерывается из-за смещения аккумулятора относительно контактов контейнера, нужно извлечь аккумулятор, а затем осторожно вытянуть минусовую пружину. Устранить недостаток можно посредством разборки светильника: нужно зачистить контакты аккумуляторных полюсов и контейнера питания отрезом наждачной бумаги. В дальнейшем, чтобы предупредить смещение аккумулятора, его можно зафиксировать в корпусе посредством двухстороннего скотча

В дальнейшем, чтобы предупредить смещение аккумулятора, его можно зафиксировать в корпусе посредством двухстороннего скотча.

Бывают ситуации, когда в результате долгого хранения фонарика в тени аккумулятор перестает заряжаться. В этом случае нужно с помощью тестера проверить на аккумуляторе напряжение. Показатели напряжения должны быть в пределах 1,1-1,4 В. Если замерные значения соответствуют нормативным, нужно фонарь разместить на максимально освещаемом участке, чтобы подзарядить аккумулятор.
