Выбираем оптимальный вариант солнечного отопления дома своими руками: обзор коллекторов, батарей и инструкции по изготовлению

Особенности установки солнечного отопления

Солнечное отопление является наиболее эффективным в районах, характеризующихся большим количеством солнечных дней (особенно в зимний период времени).

Солнечное (гелиоотопление) отопление дома, выполненное своими руками, должно производиться с учетом специфических особенностей установки:

Схема работы солнечных батарей. Нажмите для увеличения.

Один из наиболее оптимальных вариантов — комбинированное отопление дома газовым (либо электрическим) методом и солнечной энергией.

Данный вариант, характеризующийся интеграцией элементов гелиосистемы в существующую схему теплоснабжения, позволяет значительно повысить эффективность нагрева и увеличить экономические показатели.

При производстве работ в районах, характеризующихся низким значением уровня инсоляции (потока прямых солнечных лучей на горизонтальную поверхность), необходимо особое внимание уделять оптимальному выбору площади коллекторов и правильности их монтажа. При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня

В данной связи плоскости коллектора следует ориентировать в южном направлении

Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях

При определении уровня инсоляции следует помнить, что ее интенсивность выше в середине дня. В данной связи плоскости коллектора следует ориентировать в южном направлении. Возможны некоторые отклонения в юго-западном либо в юго-восточном направлениях.

При установке коллекторов необходимо следить за тем, чтобы на них не падала тень от соседних строений либо деревьев. Монтаж коллекторов под углом, равным географической широте данной местности, способен существенно повысить их эффективность.

Это связано с тем, что максимальный уровень поглощения энергии Солнца приходится на расположенные под прямым углом к направлению инсоляции поверхности коллекторов.

Именно поэтому необходимо произвести увеличение угла наклона, что позволит повысить эффективность работы коллектора в зимнее время, несколько увеличив потери тепла летом. Однако летом увеличение тепловых потерь вполне допустимо ввиду переизбытка тепловой энергии.

Особенности сборки систем с применением солнечного коллектора

В проектировании автономных систем для горячего водоснабжения и отопления на базе солнечных коллекторов следует всегда предусматривать наличие накопительного бака, который будет выступать в качестве аккумулятора тепловой энергии. Это связано с неравномерным как поступлением энергии, так и ее расходом.

Существуют следующие проверенные на практике схемы подключения в систему солнечного коллектора.

С естественной циркуляцией. В данной схеме накопительный бак располагается выше уровня солнечного коллектора.

• Схема для отопления дома с участием солнечного коллектора. Интенсивность солнечного излучения зависит от географической широты. На северных широтах России его может быть недостаточно для обогрева помещения в зимних условиях. Наиболее эффективна его работа будет в паре с традиционным источником тепла, работающего на твердом топливе или газе. В представленной ниже схеме отопительный котел обозначен за номером 12.

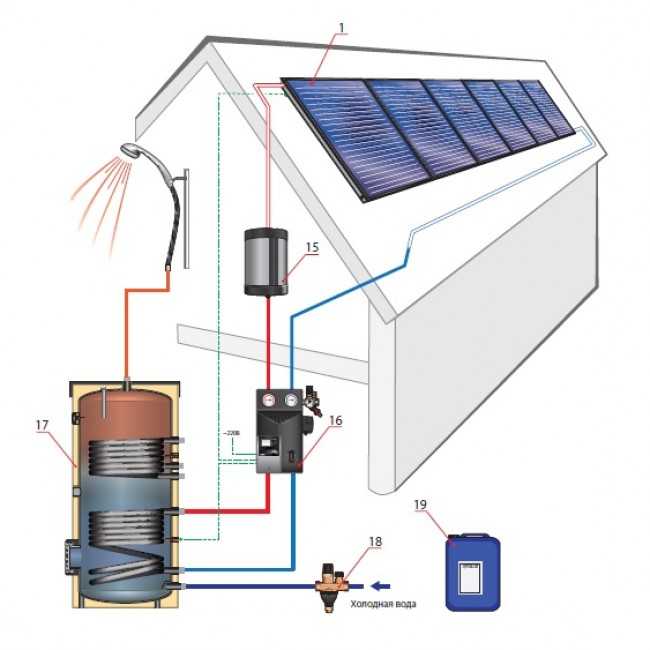

• Схема использования гелиоустановки для одновременного снабжения дома горячим водоснабжением и отоплением.Отличительной особенностью этой схемы является наличие дополнительной накопительной емкости. Ее необходимость вызвана разделением питьевой воды и технической, поступающей исключительно в систему отопления.

Солнечный коллектор для нагрева воды в бассейне.Солнечный коллектор позволяет поддерживать оптимальную температуру в бассейне в течение всего времени суток.

Выбор солнечного коллектора и его монтаж

Выбор коллектора нужно осуществлять исходя из уровня солнечной активности в регионе, размера здания и площади отапливаемой поверхности. Также обязательно надо учитывать, что в разные периоды года уровень инсоляции сильно колеблется, и будут периоды, когда система будет неэффективна. Поэтому при расчете системы нужно использовать не самый низкий уровень инсоляции за год, а среднее значение.

Инсоляция – это количество энергии, поступающей от Солнца, приходящийся на 1 квадратный метр поверхности за год. Даже для разных регионов средней полосы России он разный.

Также нужно учитывать количество проживающих в доме жильцов. В среднем, на 1 человека требуется 5 кВт/час энергии в сутки.

Эффективность коллекторов разного типа зависит также от разницы температур в коллекторе и на улице.

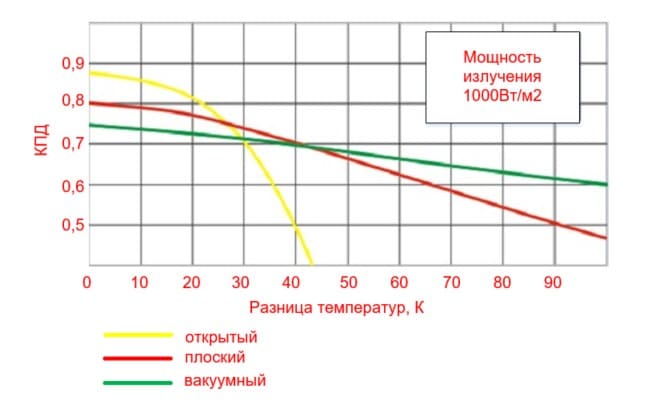

КПД разных типов коллекторов

Из графика видно, что вакуумные коллекторы наиболее эффективны, даже при большой разнице температур.

При монтаже также нужно соблюдать рад условий:

• до запуска в работу обязательно закрыть поверхность, чтобы не допустить перегрева;
• коллектор заполняется теплоносителем снизу;
• ориентация коллектора – на Юг;
• угол наклона к горизонту равен географической широте местности;
• обязательна теплоизоляция трубопроводов системы, по которым перетекает теплообменная жидкость.

Наиболее эффективны солнечные коллекторы, встроенные в контур отопления с водяным насосом. В средних широтах, для поддержания стабильной температуры в помещении, лучше комбинировать с существующей системой отопления. Даже в таком случае, экономия может составлять до 60%, но система значительно усложнится.

Источники энергии История электрификации России: от царской до современной

76430.11.2022

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

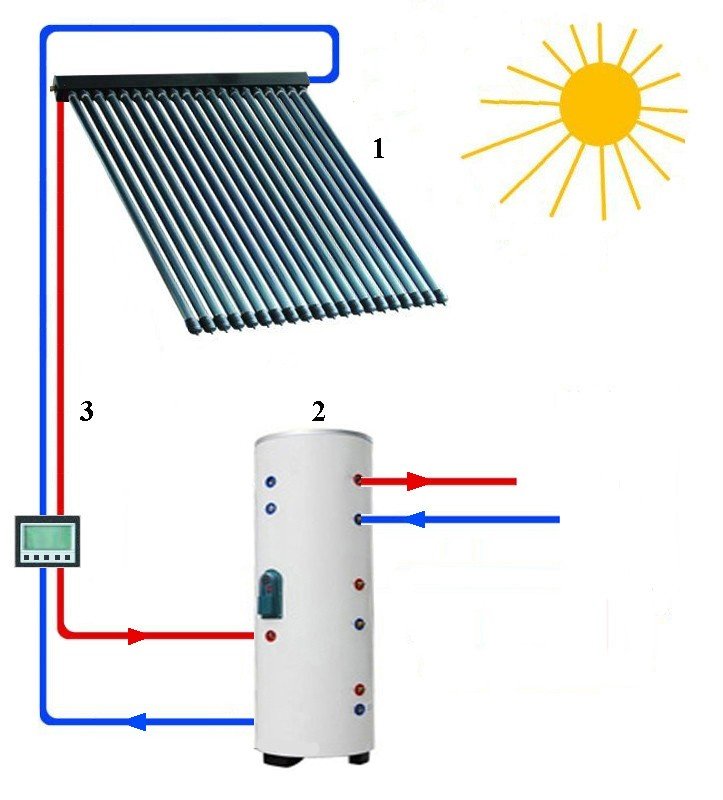

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений Фото из Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин

Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается

Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей

Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать

Солнечные электростанции в отоплении дома

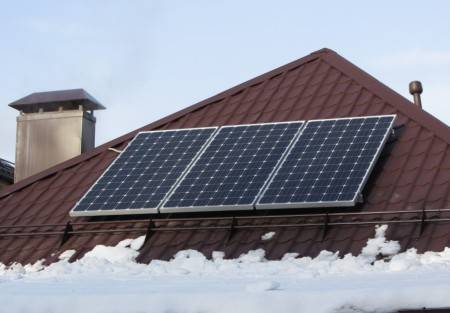

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Где данный метод отопления будет наиболее эффективен:

• Солнечные батареи подходят для районов, где количество солнечных дней в году большое. В зимний период батареи тоже могут работать хорошо, но только, если светит яркое солнце;
• На установленные батареи не должно падать никаких теней. Коллектор будет поглощать энергию эффективно, если будет расположен под прямым углом к инсоляции;
• Перед установкой солнечных батарей отопления проводится обязательное утепление жилого дома;
• Интенсивность поглощения энергии солнца наиболее эффективна в середине дня. Плоскости в это время должны быть ориентированы на юг;
• Специалисты советуют комбинировать солнечное отопление с газовым или электрическим.

Система отопления с параболоцилиндрическим зеркалом

Такое устройство представляет собой наиболее громоздкую и сложную в эксплуатации конструкцию. Это длинное (несколько метров) зеркало, изогнутое в параболу. Такое зеркало можно сделать самому, изогнув, к примеру, лист фанеры и обклеив его с внутренней стороны алюминиевой фольгой.

Такое параболоцилиндрическое зеркало устанавливается на устойчивой раме. В фокусе зеркала устанавливается длинная труба, по которой циркулирует теплоноситель. При правильном определении фокуса зеркала и установке трубы в этом фокусе температура по линии нагрева трубы может достигать 250°С – 300°С. Но это при условии правильной установки и ориентации зеркала на солнце.

Параболоцилиндрический зеркальный коллектор

Последнее условие является очень важным, так как при неправильной ориентации зеркала теряется мощность нагрева, и температура на трубе существенно падает. Чтобы этого не произошло, установку с параболоцилиндрическим зеркалом необходимо оснастить следящим устройством с исполнительным механизмом.

Следящее устройство будет отслеживать положение солнца и соответствующим образом ориентировать зеркало в вертикальной и горизонтальной плоскостях. Это значительно усложняет, а следовательно, удорожает конструкцию.

Если кроме солнечных коллекторов будет установлен еще и комплект солнечных батарей, снабжающих дом электричеством, то в результате можно получить абсолютно автономное энергообеспечение дома, которое никак не зависит от общих сетей энергоснабжения.

Вакуумные коллекторы и гелиевые фотоэлектрические батареи

Солнце будет снабжать дом электричеством и теплом, а в ночное время электричество, накопленное за световой день, будет подогревать воду в резервной системе отопления. Блок управления будет следить за своевременным включением и отключением нужных устройств, регулировать температуру внутри помещений. И это не далекое будущее. Это работает уже сейчас.

https://youtube.com/watch?v=nN-iJqjL6Ag

Как выбрать солнечную панель

Перед тем как выбирать солнечную панель, необходимо разобраться с местом ее установки, а также познакомиться с сезонными изменениями светимости Солнца для конкретной местности. Дешевые солнечные панели для частного дома редко гарантируют долговечность и при удовлетворительных стартовых показателях, начинают снижать производительность уже через год-два эксплуатации.

Применение слишком дорогих, как наиболее качественных панелей, также может оказаться неоправданным, поскольку при малом энергопотреблении и редком использовании окупаемость таких преобразователей растянется на десятилетия. К наиболее важным критериям выбора солнечных панелей относят назначение, тип, вырабатываемое напряжение и мощность.

Назначение

Выполняя единую функцию – преобразование света Солнца в электрическую энергию, солнечные панели отличаются условиями эксплуатации, при которых они предполагают наибольшую эффективность:

• Для туризма – легкие, портативные модели, не создающие проблем с транспортировкой;
• Для дачи, садового участка, временного жилища – мобильные модули, предусматривающие быструю установку и демонтаж;
• Для частного дома, магазина – монокристаллические или поликристаллические стационарные модули, выбор которых зависит от бюджета, площади и прочности крыши, потребляемой мощности и др.

При создании экономичного автономного уличного освещения целесообразно воспользоваться гибкими пленочными панелями.

Тип панели

Солнечные модули различают по материалу изготовления фотоэлементов. Каждому типу присущи недостатки. Однако наличие определенных преимуществ не позволяет производителям сосредоточить производство на каком-либо одном из них:

• Монокристаллические – сложная технология изготовления. Большой вес. КПД 18–22%. Высокая цена;
• Поликристаллические – набраны из обрезков монокристаллов. КПД 12–18%. В разы дешевле монокристаллов;
• Пленочные – легкие гибкие солнечные панели, выпускаемые в рулонах. Режутся, подгоняются под формат крыши. Самые дешевые, но малоэффективные. КПД до 10%;
• Аморфные – кремниево-водородная основа. КПД 13–17%. Эффективны при ослабленной освещенности.

При достаточной установочной площади дорогую поликристаллическую панель можно заменить двумя-тремя монокристаллическими, получив ту же производительность при меньших затратах.

Мощность и напряжение

Используемые в быту световые солнечные панели бывают 12-ти и 24-х вольтовыми. Первые легко согласовываются со стандартными инверторами, эффективны при потреблении электроэнергии, не превышающей 1 кВт.

При потребительских запросах свыше 1 кВт целесообразно купить панели с номинальным напряжением 24 В. Последовательное соединение двух модулей дает в результате 48 В, что соответствует параметрам большинства мощных инверторов.

Для зарядки аккумуляторов смартфонов и других гаджетов предусмотрены компактные преобразователи солнечной энергии, с выходным напряжением 5–6 В.

Советы по монтажу

Несколько рекомендаций помогут увеличить производительность коллектора отопления:

1. Ящик с радиатором лучше установить не жестко, а с возможностью поворота вокруг горизонтальной оси. Это даст возможность в течение всего сезона располагать его под прямым углом к направлению солнечных лучей. В этом случае обвязку выполняют гибкой подводкой.
2. Для стравливания воздуха в нижнюю часть контура следует врезать вентили.
3. Трубы с горячей водой необходимо утеплить.
4. В ночное время доступ воды в бак во избежание теплопотерь следует перекрывать.

Не забудьте на вводе в аванкамеру (перед поплавковым краном) установить вентиль. При наступлении холодов его необходимо будет перекрыть, а систему – сдренировать.

Когда стоит обратить внимание на солнечные батареи

Переоборудовать стандартную отопительную систему в более современную и установить солнечные батареи для отопления дома можно в любой момент. Однако останавливаться на таком решении стоит лишь при выполнении нескольких важных правил:

• Была произведена проверка уровня инсоляции мастером, на основании результатов которой удалось узнать, насколько эффективным будет каждый квадратный метр установленных батарей. Она даст возможность определить наиболее оптимальную покрываемую модулями площадь
• Дом необходимо обязательно утеплить, чтобы снизить уровень нежелательных потерь тепла
• Стоит проанализировать каждый из месяцев отопительного периода. Если количество солнечных дней менее 20, большую часть времени небо затягивают тучи и облака, гелиосистемы рекомендуется заменить тепловыми насосами
• Обязательно должна присутствовать резервная отопительная система, чтобы обезопасить себя от непредвиденных обстоятельств

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

• Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
• Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

• Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
• Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
• Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

• В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
• Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
• При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);

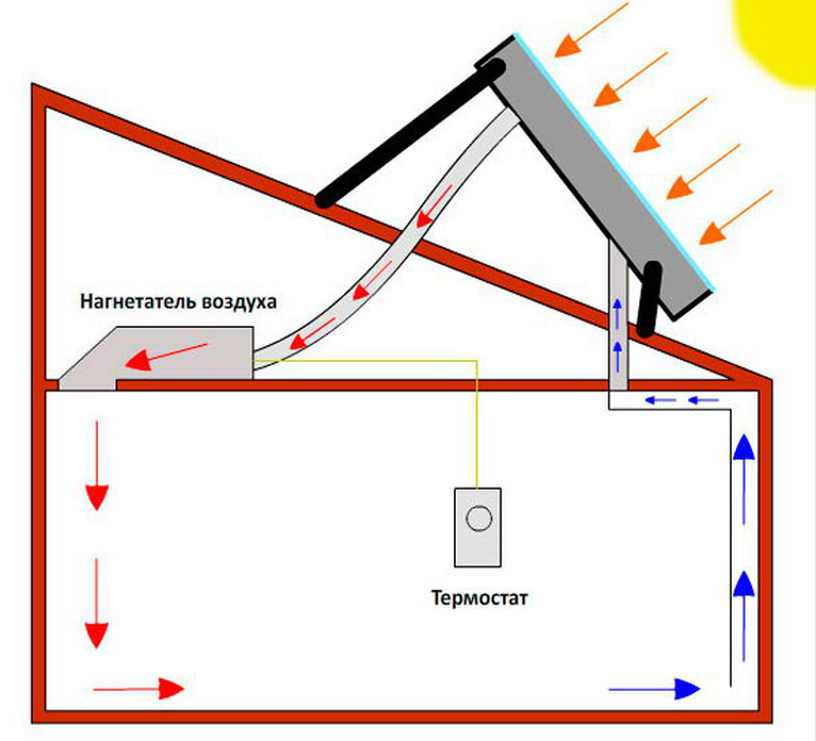

• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Виды солнечных батарей, комплектация

Сегодня для получения электроэнергии вы бытовых условиях можно использовать батареи двух типов – большие и малые фотоэлектрические системы. Малая система это панель с аккумулятором, дает возможность получить напряжение от 12-ти до 24 Вольт.

Несколько таких батарей могут обеспечить работу телевизора и полного освещения дома. Большая фотоэлектрическая система обеспечивает дом энергией и теплом в полном объеме.

Если говорить о комплектации, то солнечное отопление включает в себя: солнечный вакуумный коллектор, контроллер, который следит за работой системы, насоса, поставляющего в накопительный бак теплоноситель, одна или несколько емкостей общим объемом 500- 1000 литров, теплового насоса, или же электротена. Запитав мощное отопление частного дома от солнечных батарей, вы получаете возможность постоянно пользоваться горячей водой, и, при желании оборудовать «теплый пол» во всех помещениях.

Перед тем как покупать и устанавливать систему, нужно обязательно рассчитать ее мощность.При этом учитывается количество постоянно проживающих в доме людей, жилая площадь, средний расход энергии. Так, в среднем семья из трех человек тратит в месяц от 200 до 500 кВт энергии на использование бытовых приборов. К этому количеству необходимо добавить расход энергии для постоянного подогрева воды в системе отопления. Проще всего посчитать площадь солнечных батарей, исходя из 1 квадратного метра солнечной батареи на человека. Например, если в доме есть теплые полы, то на каждые 10 кв. м. пола понадобится энергия от 1 кв. м солнечной батареи. И, повторимся, не забывайте:

• Батареи устанавливаются на солнечной стороне.
• Рядом не должно быть деревьев и высоких зданий.
• Угол ската крыши должен составлять не менее 30-ти градусов.
• Количество солнечных дней в месяц – не менее 20-ти.

Инсоляция (облучение поверхности земли солнечной радиацией) рассчитывается из учета 1000 кВт/ч на 1 кв.м за год. В этом случае количество полученной энергии эквивалентно энергии от 100 литров газа. Некоторые дорогие мощные системы могут легко обеспечивать горячей водой семью из четырех человек, имея при этом площадь немногим больше 4-х кв. м.

Если вы решились на установку солнечного отопления, помните, что в зимнее время года она, скорее всего, не будет полностью справляться с работой. Поэтому настоятельно не рекомендуется полностью отказываться от услуг ЖКХ. Это даст вам возможность подстраховаться, если батареи не будут получать достаточно света для полноценной работы.
