Строительство фундамента на винтовых сваях своими руками

Минусы свайно-винтового фундамента

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома. Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно

Давайте рассмотрим каждый из них отдельно

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Домик на сваях – достоинства винтовых опор

Решив построить домик на сваях, разберитесь с преимуществами данных опор и их слабыми местами. Дом на сваях обладает следующими достоинствами:

• не требователен к почве. Он может строиться при повышенной концентрации глины и песка в почве, а также на влажных грунтах и плывунах;
• не зависит от влияния природных факторов. Сохраняет устойчивость при температурных колебаниях, морозном пучении грунта, усадке и эрозии почвы;
• требует малых денежных расходов, связанных со строительством фундамента. Свайное поле из опорных элементов – бюджетное решение;
• возводится за короткое время. После монтажа свайных элементов, установка которых займет не более 2 дней, можно начинать постройку;
• может строиться в любое время года. Технология погружения в грунт винтовых опор позволяет выполнять работы в любых погодных условиях;
• низкой трудоемкостью. Конструкция свайного фундамента позволяет возвести его самостоятельно без применения специальной строительной техники;
• может возводиться возле имеющегося здания. При этом исключается возможность усадки и отрицательного влияния рядом расположенных строений.

К несомненным преимуществам колонн также относятся:

• возможность демонтажа опорных элементов и применения их повторно;
• отсутствие усадки, позволяющее значительно ускорить строительный цикл;
• простота технологии, не требующая специальной строительной подготовки.

Конструкция этого основания предоставляет возможность строить дома в условиях наклонного рельефа, а также при отсутствии подъездных путей для крупной строительной техники.

Материал для изготовления опор применяют в зависимости от вида грунта

Виды фундаментных свай для дома

К выбору свай для фундамента своего дома следует подходить очень ответственно, поскольку от этого будет зависеть прочность и надежность основания. Забивной фундамент представляет собой основание на деревянных, стальных или железобетонных сваях, которые вбиваются глубоко в грунт. Железобетонные сваи изготавливаются из бетона с предварительным армированием. За счет возможности выбора разной длины забивных свай, такое основание можно возводить на любых почвах. Для монтажа используется специальная строительная техника. Благодаря качественному армированию железобетонные сваи выдерживают наиболее серьезные нагрузки.

Установка буронабивных свай предполагает предварительное бурение скважин. В них устанавливают сваи и заливают бетон. Это довольно трудоемкий процесс, требующий проведения сложных расчетов. Также нужно заранее учитывать, что понадобится устройство широкой отмостки. Подобное основание отлично справляется с условиями морозного пучения грунтов, поэтому пользуется особенным спросом в северных регионах.

Для загородных частных домов проще всего построить свайно-винтовой фундамент. Процесс его установки не потребует от владельца много усилий и финансовых вложений. Основой винтового фундамента являются трубы из стали, имеющие резьбу по типу винтовой. Они вкручиваются в грунт при помощи специальной техники. Для укрепления опор стальные элементы заливаются бетоном. Такое основание подходит для любой почвы и любого уровня грунтовых вод, быстро устанавливается и отличается прочностью и надежностью. Переходить к дальнейшему строительству здания можно практически сразу после вкручивания свай.

Любые из перечисленных видов свай могут использоваться для возведения свайно-ростверкового фундамента. Такой тип основания отличается высочайшим уровнем прочности, долговечностью и устойчивостью к внешним факторам. Большинство проектов компании Holz House возводятся именно на свайно-ростверковом основании. Ростверки, применяемые для связывания свай воедино, различаются между собой по высоте. Высокий ростверк чаще используют для деревянных построек, чтобы нижняя часть дома лучше проветривалась. Средний по высоте ростверк упрощает технологию утепления здания. Низкий делается ниже уровня земли и предполагает внушительный объем земельных работ при возведении.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?

Для фундамента под каркасный дом применимы все виды свай:

1. Забивные.
2. Буронабивные.
3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

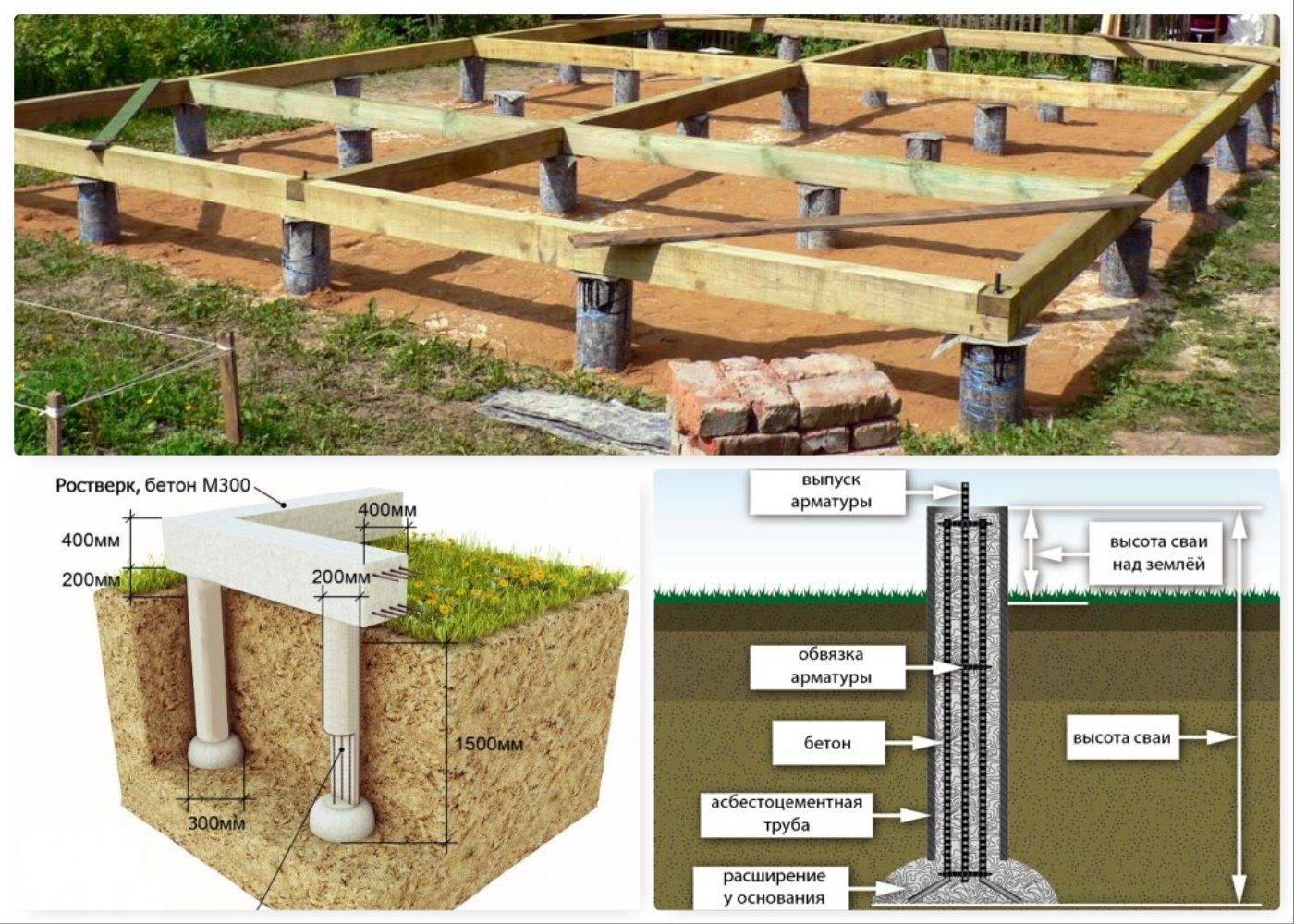

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента для каркасного дома. Столбы из железобетона отличаются повышенной прочностью и большой несущей способностью, поэтому их применение целесообразно только в случае с постройками в несколько этажей. В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

• дешевле ленточных и плитных оснований;
• подходят для большинства типов грунта, кроме скальных пород;
• эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
• разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

• перед проектированием необходимо провести ряд сложных расчетов;
• сложно оценить геологические особенности участка с неоднородным составом почвы.

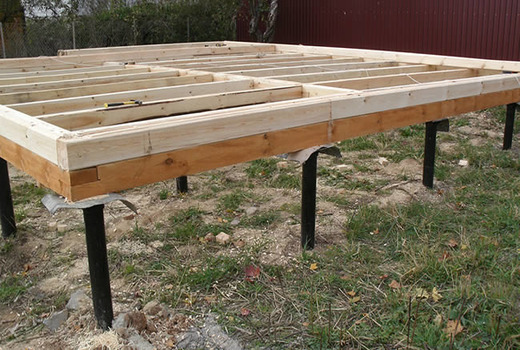

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.
12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Фундамент

Ввиду того что каркасная пристройка не является громоздкой и тяжёлой конструкцией, то воздвигать монолитный фундамент нет смысла. Для надёжности возводимой постройки необходимо, чтобы фундамент дома и пристройки были либо одним целым, либо независимы друг от друга. Оптимальным вариантом будет ленточный или столбчатый фундамент.

Ленточный

Ленточный фундамент можно сделать своими руками.

• На земле по периметру предполагаемой пристройки наносится разметка, которая очерчивает границы. По линиям разметки выкапывается траншея под фундамент глубиной, как у основания самого дома, и шириной примерно на 15 см шире будущих стен пристройки.
• Далее нужно защитить фундамент от грунтовых вод: для этого в траншеи на 15-25 см засыпается песок и щебень, следом заливается небольшим количеством воды, затем накрывается рубероидом.
• Следующим этапом является обустройство опалубки, высота которой равняется высоте её будущего основания. В траншеи для придания надёжности устанавливается арматура.
• И в конце всё заливается бетоном. Бетон можно изготовить самостоятельно, смешав песок, щебень и цемент. При высокой температуре фундамент необходимо смачивать водой, дабы избежать его растрескивания.

Популярные статьи Гвоздика Шабо: посадка, уход

Столбчатый

Недорогой и долговечный тип фундамента, который подходит для облегчённых конструкций: бань, каркасных пристроек и прочих.

После тщательного расчёта в грунте сверлятся небольшие ямы (20 см) – основы для нижних частей столбов, которые армируются мелкой сеткой и засыпаются смесью из песка и бетона. В ямы устанавливаются трубы диаметром в 10 см, внутрь которых вставляются арматурные прутья, и затем всё заливается пескобетоном.

Через 3-5 дней, когда бетон полностью застынет, сверлятся новые проёмы, куда впоследствии и вставляются получившиеся из труб столбы

Вставлять нужно предельно осторожно, чтобы столб не осыпался

Ростверк для столбчатого фундамента изготавливается из металла или бетона.

Главный плюс данного вида фундамента – универсальность: он подходит для всех видов конструкций с небольшим весом, служит долго, даже если дом стоит на болоте.

При выборе типа фундамента учитывайте зимнее пучение грунта, рельеф и свойства почвы.

Свайно-винтовой

Главным преимуществом использования винтовых свай для возведения фундамента является возможность выполнять работу в любое время года. При этом весь монтаж будет закончен уже через 1-3 дня. После его окончания можно сразу приступить к строительству пристройки. Свайно-винтовой фундамент – самый простой и дешёвый вариант для нетяжелых построек, который также можно выполнить своими руками. Единственный недостаток – подверженность коррозии, но при обработке антикоррозионными средствами этого вполне можно избежать.

Если пристройка делается как отдельная комната, то фундамент должен быть сконструирован как отдельный элемент и иметь деформационный шов.

Свайно-винтовой фундамент состоит из металлических труб, полости которых предназначены для заполнения бетоном.

Для начала рассчитывается нужное пространство, делаются разметки. В углах разметок будущего фундамента вбиваются колышки, затем по периметру натягивается строительный шнур.

Далее вручную или буром выкапываются отверстия в местах, где будут установлены сваи. После чего происходит ввинчивание свай, делать это самостоятельно довольно проблематично. Когда ввинчивание закончено, опоры обрезают на одном уровне, а полости свай заполняются бетоном или грунтом.

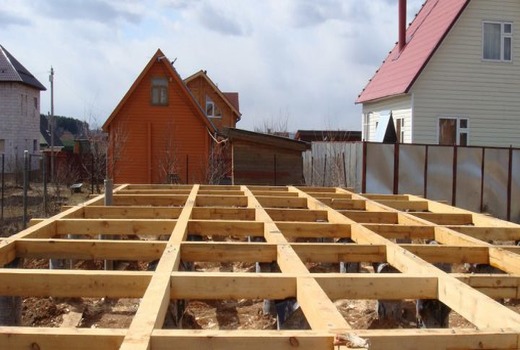

Особенности для каркасного дома

Главный нюанс заключается в том, что необходимо правильно определить диаметр винтовых свайных опор

Чтобы не ошибиться в выборе, следует принять во внимание два момента:

• предназначение строящегося сооружения;
• максимальную нагрузку, создаваемую зданием на фундаментную основу.

На основании этого свайные столбы разделяют на несколько групп:

• с сечением в 5.7 см применяются исключительно под установку легких ограждающих конструкций;
• по сваям с диаметром 7.6 см возводятся легкие постройки под бытовые и хозяйственные нужды. Такие опоры выдерживают нагрузочное воздействие, не превышающее трех тонн;
• опорные элементы размером в 8.9 см пригодны под тяжелые постройки, весящие от трех до пяти тонн. Такой свайный фундамент прекрасно подойдет под каркасный дом, размеры которого составляют 6 х 6 м;
• самые прочные сваи, достигающие в диаметре 10.8 см, выдерживают нагрузки до семи тонн. По ним разрешается возводить каркасную многоэтажную постройку, дом из древесины или каменного материала.

Подбирая вариант винтовых опор для каркасного сооружения, обращайте внимание на наконечники столбов, бывающие двух типов:

• со сварными лопастями. Они наварены к заостренному наконечнику, толщина лопатки составляет три – пять миллиметров. Сварка выполнена качественно, каждая свая обработана горячим или холодным оцинкованным покрытием, чтобы иметь защиту от коррозии;
• с литыми кончиками. В изготовлении применяется высококачественная сталь. Наконечники производят точным литьем, после чего подвергают термической обработке, чтобы повысить показатель прочности. В большинстве случаев такие элементы покрыты эпоксидными смолами или прочными эмалями, что увеличивает их эксплуатационный период до ста лет.

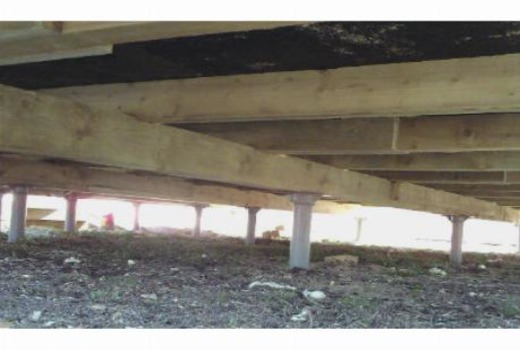

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

• Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
• Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
3. На солончаках, просадочных грунтах.
4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

• Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
• Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
• Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения. Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай

Отсутствие подвала

При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Преимущества и недостатки свайного фундамента

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

1. В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
2. В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
3. Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

• простоту и быстроту монтажа;
• отсутствие необходимости в применении специального оборудования;

• небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
• возможность приступить к стройке в любое время года;
• небольшой объем земляных работ.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

1. Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
2. Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
3. Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Причины применения свайных фундаментов

Свайный фундамент применяют с сложных условиях: слабый или скалистый грунт, высокое залегание подземных вод, склон

В частном строительстве фундамент на винтовых сваях используется не так часто, как ленточные аналоги. Но в ряде случаев эта конструкция является единственным вариантом.

Причины применения фундамента на сваях:

• Слабый грунт. К данной категории относятся насыщенные влагой и неустойчивые лёссовидные почвы, глины и суглинки, плывуны, солончаки, илы и сапропели. Такие основания отличаются мягкостью и не могут быть основой для тяжелого строения. Сваи погружаются в землю до достижения плотных слоев, которые способны выдержать высокую нагрузку.
• Чрезвычайно плотный и тяжелый грунт. Свайное основание обустраивается с целью уменьшения объема дорогостоящих и трудоемких земляных работ, снижения расхода строительных материалов. По сравнению с обустройством мелкозаглубленной ленты на монтаж опор уйдет в 3-4 раза меньше времени и бетона.
• Возведение дома на склоне. Здесь выравнивание ландшафта и подсыпка могут оказаться невозможными, необоснованно дорогими и ненадежными в будущем. С помощью опор можно компенсировать перепад высот до 200 см, а при использовании дополнительных элементов — до 400 см.
• Строительство возле водоема. Подъем дома над землей позволит защитить его от наводнений, возникающих после обильных осадков и таяния снега.

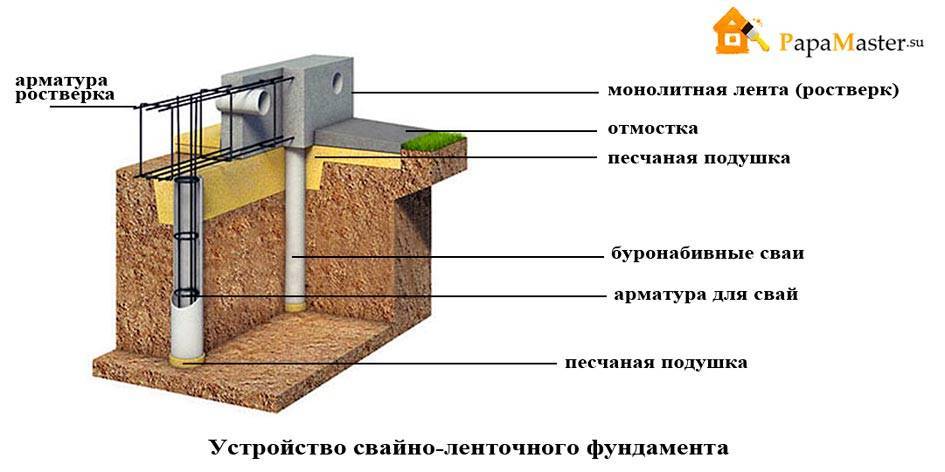

Устройство ростверка свайного фундамента

Ростверк – решетка из монолитного железобетона, соединяющая оголовки. Устраивается для размещения несущих наружных и внутренних стен.

Ростверк бывает:

• низкий или заглубленный – верхняя плоскость или срез находится на уровне или ниже уровня грунта, в этом случае он схож с мелкозаглубленным фундаментом, но от него отличается опорой не на грунт, а на сваи;
• повышенный или поверхностный – нижняя плоскость находится на грунте, но не опирается на него, на пучинистых грунтах требуется песчаная подушка;
• высокий или приподнятый – при пучениях грунт его не достает, требует устройства забирки – легкой стенки от грунта до ростверка.

Конструкция ростверка может быть:

• сборной – готовые балки устанавливаются концами на забитые сваи, стыки соединяют цементно-песчаным раствором;
• сборно-монолитной – готовые балки делают с выпусками арматуры, стыки арматуры сваривают и в опалубке заливают бетоном;
• монолитной – арматурные каркасы балок ростверка устанавливают в опалубку, соединяют по определенным правилам и заливают бетоном.

О правилах устройства ростверков и армирования стыков стен и углов смотри тут (статьи «Армирование ленточного фундамента» и «Армирование столбчатого фундамента»).

Установка свай

Свайные фундаменты делятся по способу погружения в грунт. Применяют следующие методы:

• Забивание, когда сваи устанавливают в грунт перпендикулярно поверхности пневматическими молотками или вибропогружателями, то есть ударным воздействием, при этом по понятным причинам монтаж вручную невозможен.
• Изготовление свай прямо в грунте. Этим способом устанавливают буро-набивные сваи: в подготовленную скважину монтируют опалубку и арматуру, которую затем заполняют бетоном.
• Установка сваи в заранее подготовленную буром яму простым вдавливанием.
• Ввинчивание – способ применяется для свай, оснащённых винтом с лопастью, и даёт возможность установить свайно-винтовой фундамент на различных грунтах без использования специальной строительной техники.

Основное преимущество свайно-винтового фундамента – конструкция сваи, а именно, наличие винта с лопастью, позволяет установить опорные элементы вручную. Это не только более дешевый способ, но и более надёжный, потому что исключает риск повреждения сваи строительным инструментом при механическом вбивании её в грунт.

Вручную установка свайно-винтового фундамента осуществляется поэтапно:

• рабочие выкапывают лунки, они же – направляющие для ввинчивания свай, согласно разметке участка и на глубину до 0,7 метра, при этом диаметр лунки меньше диаметра сваи;
• сваю устанавливают в лунку под 90-градусным углом, закрепив её уровнем и ломом;
• ввинчивают сваи в почву тоже под углом, постоянно контролируя вертикаль, чтобы опора отклонялась от неё не более чем на два градуса;
• монтаж винтовых свай начинается с углов дома, и только затем устанавливаются промежуточные опоры;
• расстояние между сваями не должно быть больше трёх метров;
• ввинчивание останавливается в тот момент, когда достигнута расчётная глубина установки сваи;
• если в процессе установки свая в почве натыкается на препятствие вроде булыжника, необходимо ввинтить дополнительную сваю рядом либо нарастить длину встретившей препятствие опоры, наварить участок трубы сверху.

Самое важное на этом этапе – установить сваи в подготовленные ямы строго на расчётную глубину, ниже точки промерзания грунта. Когда происходит установка свай в почву, под лопастями образуется «подушка», которая уплотняется по мере заглубления опор. Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно

От выполнения этого условия зависит прочность фундамента

Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно. От выполнения этого условия зависит прочность фундамента.

Если рабочие пренебрегают расчётной глубиной и ввинчивают сваи на разную глубину, чтобы их затем не пришлось выравнивать по высоте, отдельные сваи не достигнут плотного слоя грунта и останутся «болтаться» внутри почвы, что может привести к печальным последствиям. Причём критичная разница может составлять всего 10-15 см.

После вкручивания свай в почву следует этап выравнивания их по высоте, бетонирования полости, приваривания стального оголовка к телу сваи и установки ростверка.

Устройство свайного фундамента

Порядок расстановки свайных опор, глубина их погружения и размер сечения определяются проектным заданием. Проектируя фундамент на винтовых сваях для каркасного дома, следует учитывать определенные факторы:

• общую массу объекта;
• результаты геологической разведки;
• уровень промерзания почвенного состава;
• рельеф участка, отведенного под застройку.

Свайные опоры устанавливаются по угловым участкам, в точках пересечения стен, по всему периметру и пол межкомнатными перегородками с интервалом в полтора – три метра, в местах предполагаемых нагрузок. Ввинчивание свай выполняется до достижения ими прочного грунта, но не меньше, чем на глубину замерзания почвы.

Предварительно проводится разметка участка, в местах, где предполагается установка опор, устраиваются приямки. Опускается вертикально свая, в ее отверстие вставляется металлический стержень, надеваются рычаги из стальных труб, длина которых достигает четырех метров.

Закрутив свайные опоры на необходимую глубину, верхние их части подрезаются по отметке предполагаемого фундаментного основания. Полости заливаются бетонным раствором, что придает несущей конструкции дополнительную прочность и устойчивость к воздействию коррозии на внутренние стенки свай.

Наступает очередь приваривания оголовков, установка которых контролируется по горизонтально натянутому шнуру или с помощью нивелира. Все стыковочные участки обрабатываются антикоррозийным средством.

Заключительный рабочий этап связан с обустройством ростверка. Деревянные брусья или металлический уголок укладываются на свайные оголовки, фиксируются к ним болтами. Предварительно по оголовкам настилается два слоя рубероидного материала с целью создания гидроизоляции.

Для каркасных домов рекомендуется использовать брус сечением 15 на 15 см. Такой размер обусловлен толщиной утеплительного материала, закладываемого в несущие стены. Древесина должна содержать минимальное количество влажности, до начала монтажных работ ее следует обработать антисептиками.
